MD 37004 - Geschirrspüler MEDION - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts MD 37004 MEDION als PDF.
| Gerätetyp | Einbaugeschirrspüler |
| Marke | Medion |
| Modell | MD 37004 |
| Abmessungen (H × B × T) | 84,5 × 60 × 60 cm |
| Nettogewicht | 40 kg |
| Stromversorgung | 220-240 V ~ 50 Hz |
| Gesamtleistung | 2000 W |
| Energieeffizienzklasse | A+ |
| Fassungsvermögen | 12 Gedecke |
| Anzahl der Programme | 6 |
| Verfügbare Programme | Eco, Intensiv, Schnell 60 Min, Schonprogramm, Reinigen, Vorspülen |
| Geräuschpegel | 49 dB(A) |
| Wasserverbrauch (Eco-Programm) | 9,5 L |
| Stromverbrauch (Eco-Programm) | 0,92 kWh |
| Optionen | Startzeitvorwahl (3/6/9 Std.), Halbe Beladung, Kindersicherung |
| Anschlussart | Kalt- oder Warmwasser (max. 60 °C) |
| Wartung und Reinigung | Waschbare Filter, Reinigung des Sprüharms, Selbstreinigungsprogramm |
| Sicherheit | Automatische Abschaltung, Aqua-Stop, Kindersicherung |
| Ersatzteile und Reparierbarkeit | Reparaturfähigkeitsindex: 7,9/10, Ersatzteile über den Kundendienst von Medion erhältlich |
| Allgemeine Informationen | Farbe: Weiß, Bedienfeld: elektronisch, Display: LED |
Häufig gestellte Fragen - MD 37004 MEDION
Benutzerfragen zu MD 37004 MEDION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Geschirrspüler kostenlos im PDF-Format! Finden Sie Ihr Handbuch MD 37004 - MEDION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MD 37004 von der Marke MEDION.
BEDIENUNGSANLEITUNG MD 37004 MEDION
1. Informationen zu dieser Bedienungsanleitung .... 5
1.1. Zeichenerklärung....5
2. Bestimmungsgemäßer Gebrauch
3. Sicherheitshinweise
4. Lieferumfang ES1
5. Geräteteile 1
5.1. Vorderseite....13
5.2. Bedienfeld....14
5.3. Geräterückseite....15
6. Mögliche Displayanzeigen
7. Installation 1
7.1. Aufstellen und Ausrichten 16
7.2. Wasseranschluss....16
7.3. Wasser manuell auffüllen ....17

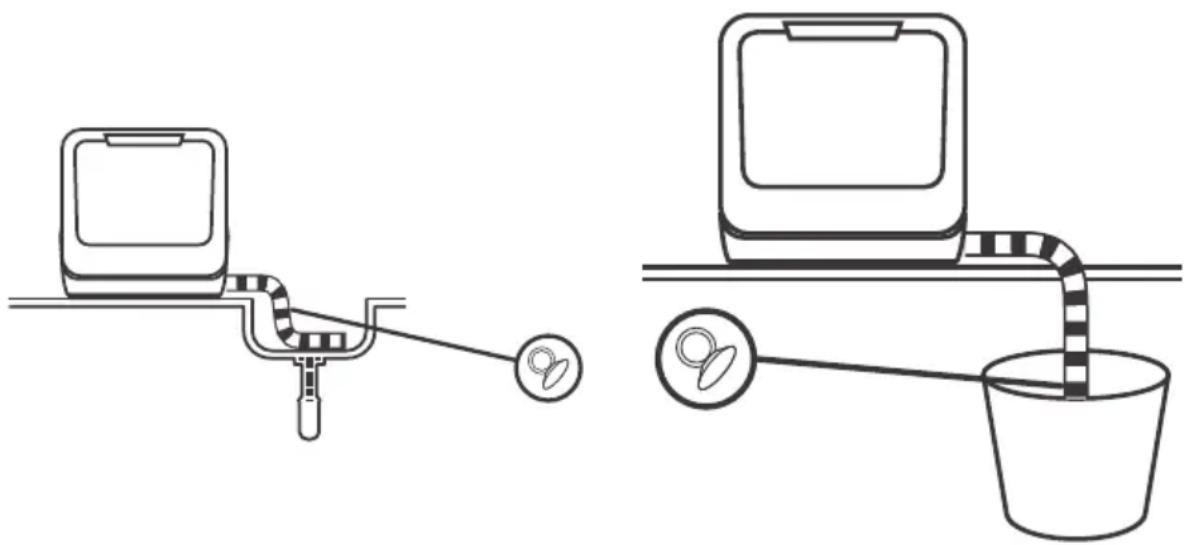

7.4. Wasserablauf anschließen......17

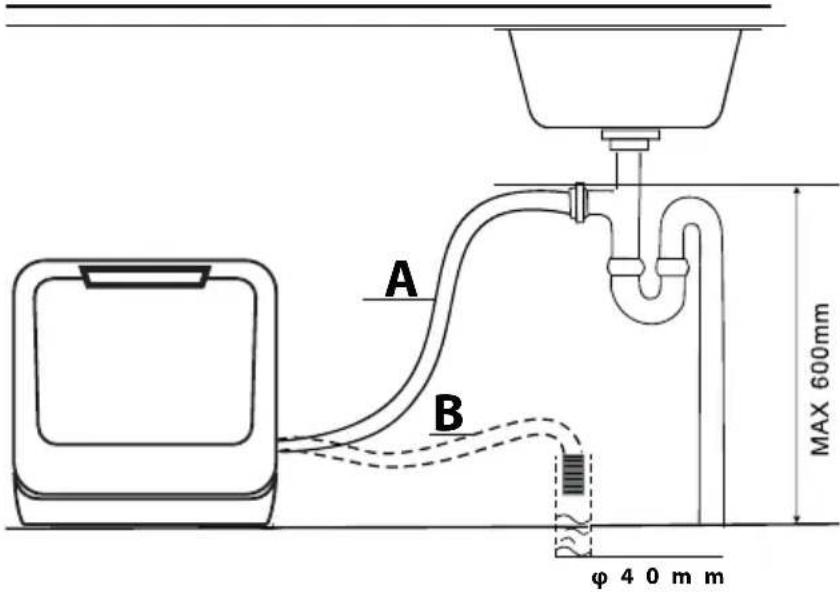

7.5. Anschluss ans Stromnetz 20
8. Gerät vorbereiten 20

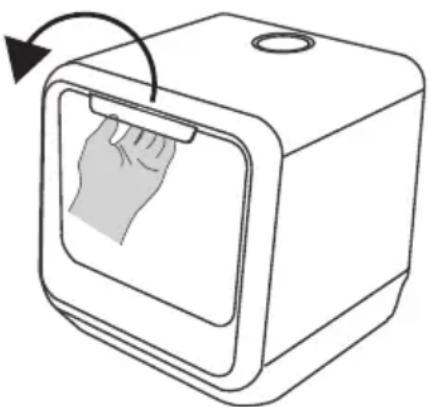

8.1. Tür öffnen....20
8.2. Tür schließen....20

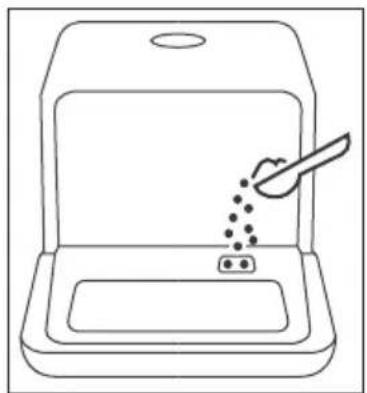

8.3. Salz in das Gerät einfüllen ....20
8.4. Salzverbrauch einstellen 22
8.5. Über Geschirrspülreiniger 22
8.6. Reiniger einfüllen....23
8.7. Einräumen des Geschirrs und Bestecks 24

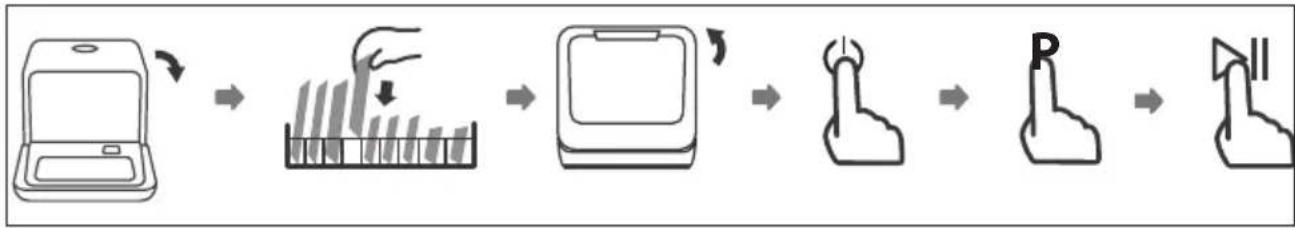

9. Spülmaschine benutzen.... 2
9.1. Gerät einschalten....28
9.2. Extra Spülen/Extra Trocknen....29
9.3. Programm wechseln 29
9.4. Öffnen während des Betriebes 30
9.5. Startverzögerung verwenden 30
9.6. Spülprogramm wählen 3
9.7. Ende des Spülprogramms....33
10. Reinigung und Wartung 33
10.1. Wasser manuell ablassen ....33
10.2. Filtersystem 34
10.3. Gerät reinigen....35
- Gefrierschutz.... 36
- Längere Nichtverwendung 37
- Gerät transportieren 37
- Fehlerbehebung 37
- Fehlermeldungen 41
- Entsorgung 42
- Technische Daten 43
- Konformitätsinformation 43
- Serviceinformationen 44
- Datenschutzerklärung 46
- Impressum 47
1. Informationen zu dieser Bedienungsanleitung
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.
Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.
1.1. Zeichenerklärung
Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebenen, möglichen Konsequenzen vorzubeugen.
GEFAHR!
Warnung vor unmittelbarer Lebensgefahr!
WARNUNG!
Warnung vor Gefahr durch elektrischen Schlag!
WARNUNG!
Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
VORSICHT!
Warnung vor möglichen mittleren und oder leichten Verletzungen!
HINWEIS!
Hinweise beachten, um Sachschäden zu vermeiden!
Weiterführende Informationen für den Gebrauch des Gerätes!
Hinweise in der Bedienungsanleitung beachten!
Auszuführende Handlungsanweisung zur Vermeidung von Gefahren
Aufzählungspunkt / Information über Ereignisse während der Bedienung
Auszuführende Handlungsanweisung
CE-Kennzeichnung
Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EU-Richtlinien (siehe Kapitel „Konformitätsinformation“).
Symbol für Wechselstrom
Benutzung in Innenräumen
Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.
Gerät /Verpackung umweltgerecht entsorgen (siehe „17. Technische Daten“ auf Seite 43)
Der Grüne Punkt kennzeichnet Verkaufsverpackungen in Deutschland, die entweder im Gelben Sack bzw. in der Gelben Tonne, in Altglascontainern oder in der Altpapiertonne gesammelt und vom dualen System gemäß Verpackungsverordnung entsorgt bzw. recycelt werden
2. Bestimmungsgemäßer Gebrauch
Dieses Gerät darf nur zum Reinigen von Geschirr und Essbesteck verwendet werden.
■ Verwenden Sie nur spülmaschinengeeignetes Geschirr. Achten Sie beim Geschirrkauf auf Kennzeichnungen wie „spülmaschinenfest“ oder „für die Spülmaschine geeignet“.
Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwendungen verwendet zu werden, wie beispielsweise
- in Küchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen;
• in landwirtschaftlichen Anwesen;
- von Kunden in Hotels, Motels und anderen Wohneinrichtungen;
• in Frühstückspensionen
Das Gerät ist nicht für den gewerblichen und industriellen Gebrauch bestimmt.
Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
■ Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
■ Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
■ Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
3. Sicherheitshinweise
WICHTIGE SICHERHEITSANWEISUNGEN – SORGFÄLTIG LESEN UND FÜR DEN WEITEREN GEBRAUCH AUFBEWAHREN!
WARNUNG! Verletzungsgefahr!
Verletzungsgefahr für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).
■ Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren.
■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
■ Kinder dürfen nicht mit dem Gerät spielen.
■ Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
■ Kinder jünger als 8 Jahre sollen vom Gerät und der Anschlussleitung ferngehalten werden.
■ Beaufsichtigen Sie Kinder, die sich in der Nähe des Geschirrspülers aufhalten. Es besteht u. a. die Gefahr, dass sich Kinder in dem Geschirrspüler einschließen.
GEFAHR! Verletzungsgefahr!
Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.
■ Alle verwendeten Verpackungsmaterialien (Säcke, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.
- Kinder nicht mit dem Verpackungsmaterial spielen lassen.
WARNUNG!
Verletzungsgefahr!
Es besteht Verletzungsgefahr. Reinigungsmittel für Geschirrspüler sind hochgradig alkalisch, ein Verschlucken ist sehr gefährlich und kann zu Verätzungen führen.
■ Augen- und Hautkontakt vermeiden.
■ Halten Sie Reinigungsmittel stets außer Reichweite von Kindern.
■ Halten Sie Kinder fern von der geöffneten Gerätetür, es könnte sich Reinigungsmittel im Gerät befinden.
WARNUNG!
Verletzungsgefahr!
Es besteht die Gefahr von Verletzungen durch spitze Gegenstände.
■ Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.
WARNUNG!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
■ Schließen Sie das Gerät nur an eine ordnungsgemäß installierte und frei zugängliche Steckdose an. Die örtliche Netzspannung muss den technischen Daten des Gerätes entsprechen. Die Steckdose muss mit mindestens 10 Ampere gesichert sein.
Benutzen Sie keine Verlängerungskabel.
Das Gerät wird mit dem ⏻-Schalter ein- bzw. ausgeschaltet. Spannungsfrei wird es erst, wenn Sie den Netzstecker aus der Steckdose ziehen. Die Steckdose muss jederzeit frei zugänglich sein.
■ Stellen Sie sicher, dass das Stromkabel unbeschädigt ist und nicht unter dem Gerät oder über scharfe Kanten verläuft.
■ Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
■ Stellen Sie das Gerät nur in einem geschützten, trockenen Raum auf.
VORSICHT!
Verbrühungsgefahr!
Es besteht Verbrühungsgefahr durch Berühren von heißen Oberflächen!
Das Gerät arbeitet mit hohen Wassertemperaturen. Kinder dürfen wegen der hohen Temperaturen und des entstehenden Wasserdampfes das Gerät nur unter Aufsicht von Erwachsenen benutzen.
■ Gerät vor dem Ausräumen abkühlen lassen.
VORSICHT!
Verletzungsgefahr!
Es besteht Verletzungsgefahr durch unsachgemäßen Umgang mit dem Gerät.
■ Schließen Sie nach einem abgeschlossenen Spülvorgang die Tür des Gerätes wieder, da eine geöffnete Tür eine Stolpergefahr darstellen könnte.
■ Stellen Sie keine schweren Gegenstände auf die Tür, wenn sie geöffnet ist. Das Gerät könnte nach vorne kippen.
HINWEIS!
Möglicher Sachschaden!
Bei unsachgemäßer Aufstellung oder Verwendung des Gerätes besteht die Gefahr von Sach- oder Wasserschaden.
■ Stellen Sie das Gerät nicht in frostgefährdeten Räumen auf, da durch Platzen der Leitungen erhebliche Schäden entstehen können.
Das Gerät muss auf einer ebenen, stabilen Fläche aufgestellt werden, die das Eigengewicht des Geräts und des darin enthaltenen Geschirrs tragen kann.
■ Wenn das Gerät ein altes ersetzen soll, verwenden Sie für den Anschluss auf keinen Fall alte Schlauchsätze. Schließen Sie das Gerät mit den mitgelieferten neuen Schlauchsätzen an.
■ Schließen Sie das Gerät an eine Trinkwasserleitung bis 60 °C an.
■ Verwenden Sie nur das beiliegende oder in dieser Anleitung als geeignet beschriebene Zubehör.
HINWEIS!
Möglicher Sachschaden!
Gefahr von Geräteschaden durch unsachgemäße Aufstellung.
■ Das Gerät ist als freistehendes Gerät vorgesehen. Nicht in Einbaumöbel aufstellen.
■ Das Gerät auf eine ebene, stabile Fläche stellen, die das Eigen-gewicht des Geräts samt dem Höchstgewicht tragen kann.
■ Betreiben Sie das Gerät ausschließlich in Innenräumen.
■ Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:
– Hohe Luftfeuchtigkeit oder Nässe,
– extrem hohe oder tiefe Temperaturen,
– direkte Sonneneinstrahlung,
- offenes Feuer.
Das Gerät nicht in der Nähe von Wärmequellen aufstellen.
Das Gerät ist für bis zu 2 Maßgedecke ( 24 cm) ausgelegt.
Überladen Sie das Gerät nicht.
Chemische Zusätze in Möbelbeschichtungen können das Material der Gerätefüße angreifen und Rückstände auf der Möbel-oberfläche verursachen.
■ Stellen Sie das Gerät ggf. auf eine hitze- und feuchtigkeitsunempfindliche Unterlage.
4. Lieferumfang
GEFAHR!
Erstickungsgefahr!
Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.
■ Halten Sie die Verpackungsfolie von Kindern fern.
■ Kinder nicht mit dem Verpackungsmaterial spielen lassen.
Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial.
Überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.
Mit dem von Ihnen erworbenen Paket haben Sie erhalten:
• Tischspülmaschine
- Geschirrkorb
- Besteckkorb
- Wasserzulaufschlauch mit Schlauchverbindung
• Wasserablaufschlauch
- Messbecher

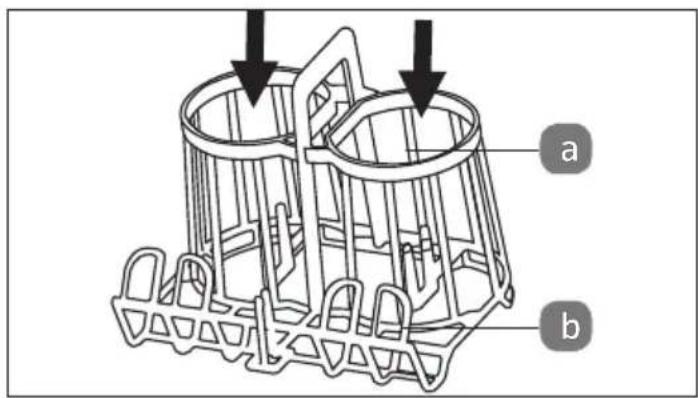

- Babyflaschenhalter
- Bedienungsanleitung mit Garantieinformationen
Nach der Produktion des Gerätes wurde ein Testlauf mit Wasser durchgeführt. Es ist normal, wenn sich noch etwas Wasser im Gerät befindet.
5. Geräteteile

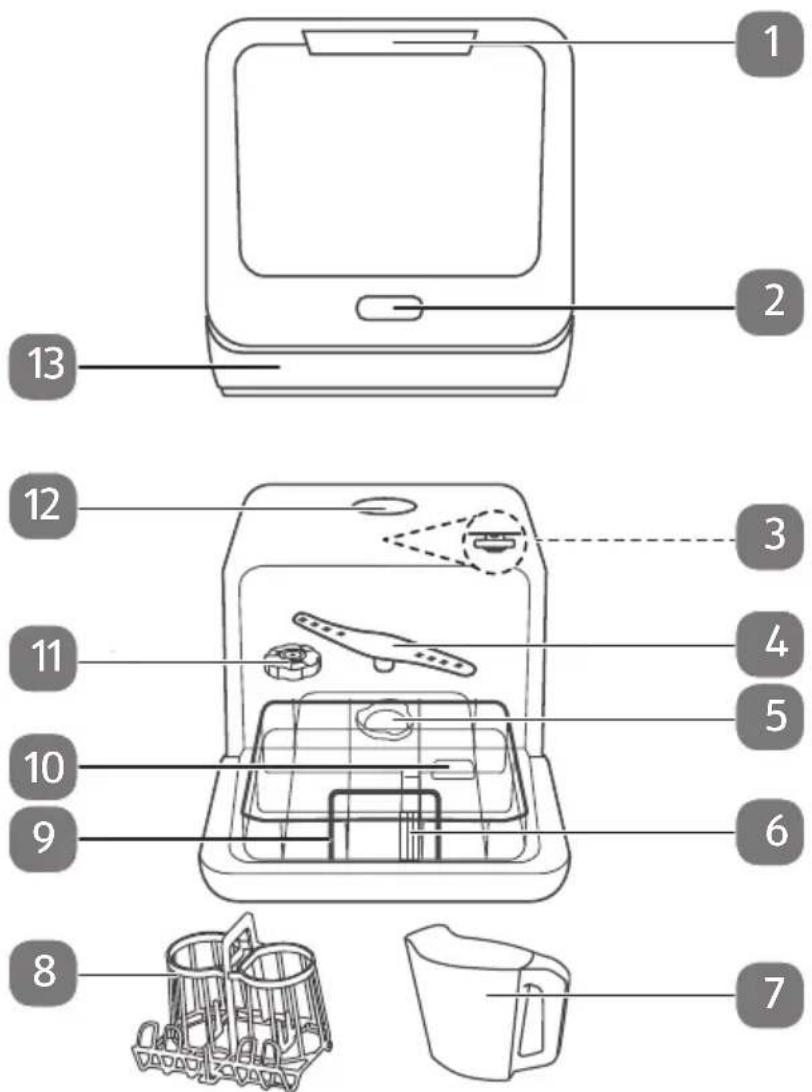

5.1. Vorderseite
Abb. A
1) Griffmulde
2) Bedienfeld
3) oberer Sprüharm (im Innenraum)
4) unterer Sprüharm
5) Filter
6) Geschirrkorb
7) Messbecher
8) Babyflaschenhalter
9) Korb
10) Behälter für Geschirrspülreiniger
11) Salzbehälter
12) Wassertanköffnung mit Deckel
13) Standsockel
5.2. Bedienfeld
Abb. B
14) Betriebsanzeige Reinigungsprogramm aktiv (P1, P2 oder P3)
15) Taste ▷ II Startet oder unterbricht das Spülprogramm
16) Taste ✅ Reinigungsprogramm Glas
17) Taste 📋 ^+ Reinigungsprogramm Babyflaschen
18) Taste = ∅ Kurzprogramm
19) Display
20) Taste Ⓛ Timer: Zeitversetzes Einschalten
21) Taste 📋/💡 Zusatzfunktion: 📋Extra Spülen 😊 Extra Trocknen
22) Taste P Programmauswahl (P1, P2 oder P3)
23) Taste ⏻ Gerät ein-/oder ausschalten

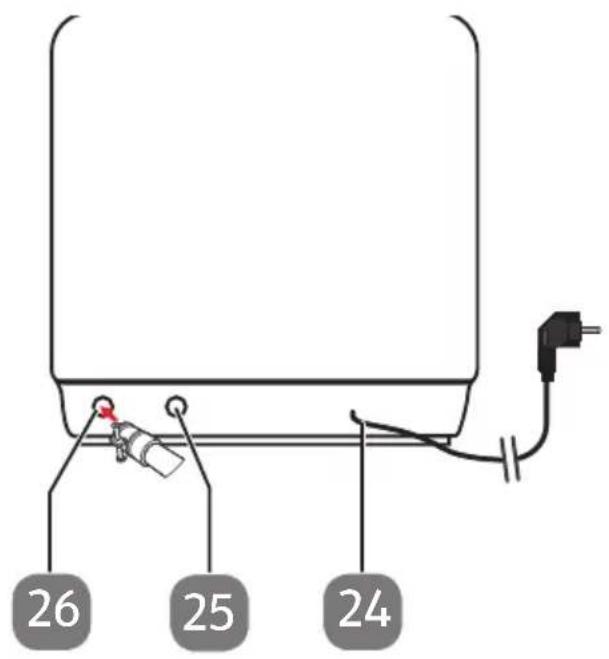

5.3. Geräterückseite
Abb. C
24) Netzkabel mit Netzstecker
25) Anschluss für den Wasserzulauf
26) Anschluss für den Wasserablauf
6. Mögliche Displayanzeigen
Extra spülen aktiv
Warnleuchte: zu wenig Spezialsalz
Warnleuchte: zu wenig Wasser
Betriebszeitanzeige
7. Installation
WARNUNG!
Stromschlaggefahr und Sachschaden!
Es besteht die Gefahr durch elektrischen Schlag sowie von Sachschäden durch ein unsachgemäßes Anschließen des Gerätes.
■ Der Strom- und Wasseranschluss sollte ausschließlich durch Sachkundige vorgenommen werden.
7.1. Aufstellen und Ausrichten
▶ Stellen Sie das Gerät auf eine stabile, ebene Fläche in die Nähe eines Abflusses und Wasseranschlusses:
– auf einen Tisch/eine Arbeitsplatte
– in einen belüfteten Schrank
▶ Schließen Sie den Netzstecke24 erst an eine ordnungsgemäß installierte und frei zugängliche Steckdose an, wenn der Wasserzulauf und Wasserablauf richtig vorgenommen wurde (siehe nächstes Kapitel).
7.2. Wasseranschluss
HINWEIS!
Geräteschaden!
Beim unsachgemäßen Anschließen des Gerätes besteht die Gefahr, dass das Gerät beschädigt wird.
■ Der Schlauch muss knickfrei verlegt und sorgfältig angeschlossen werden.

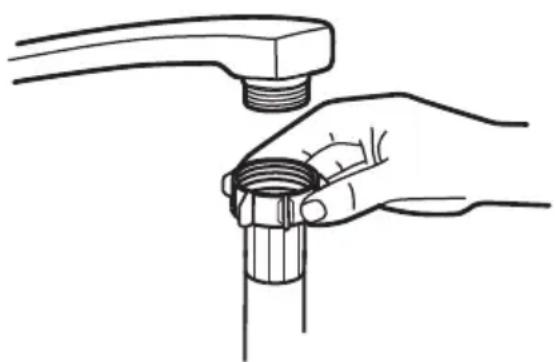

▶ Schließen Sie den Wasserzulaufschlauch 25 an einen Kaltwasserhahn mit 3/4" Gewinde an (siehe Abb. D). Sie können den Zulaufschlauch ebenso an einen Heißwasserhahn anschließen, wenn die Wassertemperatur 60 °C nicht übersteigt.
Die Spüldauer wird dadurch um ca. 15 Minuten verringert.
▶ Schrauben Sie die Schlauchverbindung handfest fest.
Der Wasserschlauch ist für einen Wasserdruck von ca. 10 bar ausgelegt. Wir empfehlen nach Benutzung den Wasserzulauf zuzudrehen, besonders dann, wenn Ihr Hausanschluss über keinen Druckminderer verfügt.

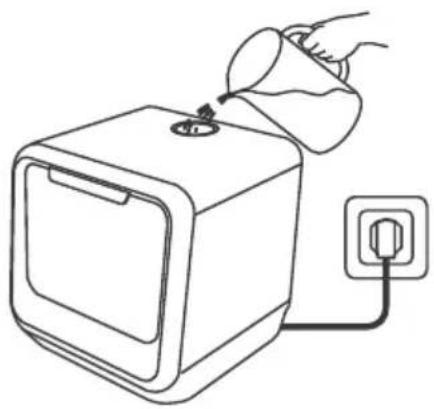

7.3. Wasser manuell auff üllen
Statt des Wasserzulaufs über einen Wasserhahn zu verwenden, können Sie auch das Gerät mit Wasser manuell auffüllen (siehe Abb. E).
Ein Befüllen ist immer dann notwendig, sobald die Warnleuchte leuchtet. Es werden Signaltöne ausgegeben.
Befüllen Sie den Messbecher7 mit sauberem Leitungswasser.
Entnehmen Sie Wassertankdeckel12.
Befüllen Sie den Wassertank mit dem Wasser (max. 5 Liter).
▶ Setzen Sie den Wassertankdeckel auf.

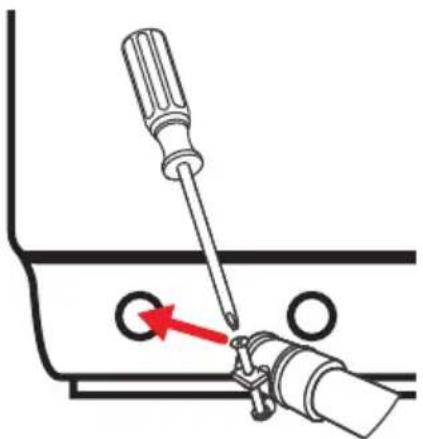

7.4. Wasserablauf anschließen
Stecken Sie den Wasserablaufschlauch mit dem Anschluss für den Wasserablauf auf der Geräterückseite und befestigen Sie ihn mit einer Schelle (siehe Abb. F).
Sie können den Abflussschlauch auf unterschiedliche Weise anschließen:
– den Schlauch mit einem speziellen Anschluss am Abflussrohr verbinden oder
– den Schlauch in ein Abflussrohr einleiten,
- oder in ein Waschbecken/Behälter leiten.

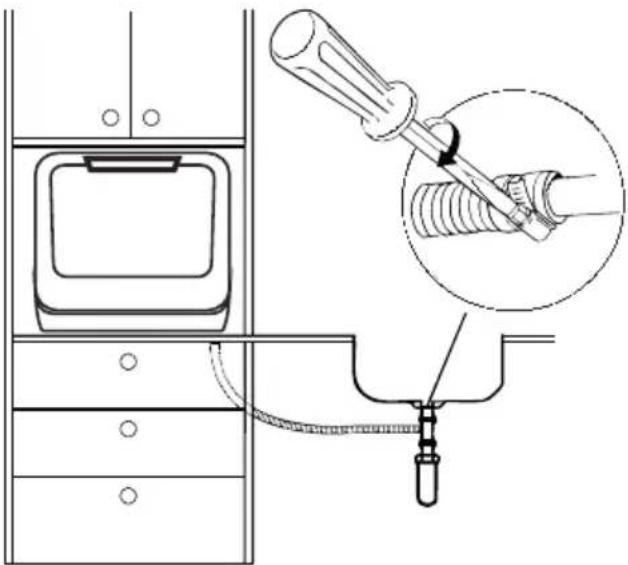

7.4.1. Schlauch mit dem Siphon am Spülbecken verbinden
Abb. G
▶ Verbinden Sie den Abflussschlauch mit dem Siphon (für Waschmaschinen) des Abflussrohres unterhalb des Spülbeckens (siehe Abb. G).
Fixieren Sie das Schlauchende, so dass der Schlauch nicht abrutschen kann (siehe Abb. H).
7.4.2. Schlauch in ein Abflussrohr einleiten
HINWEIS!
Möglicher Sachschaden!
Es besteht die Möglichkeit eines Sachschadens durch ungewollten Wasseraustritt.
DE
FR
NL
ES
■ Beachten Sie, dass in jedem Fall der Abflussschlauch in einer Höhe von 60 cm in einen Abfluss eingeleitet wird, da sonst die Leistung der Pumpe beeinträchtigt würde.
■ Auf keinen Fall darf das Schlauchende unter Wasser liegen.
■ Achten Sie darauf, dass Zu- und Ablaufschlauch keine Knick- oder Quetschstellen haben.
▶ Sie können den Abflussschlauch auch in ein Abflussrohr einleiten. Hängen Sie den Schlauch so in das Abflussrohr ein, dass er sich nicht lösen kann und das Wasser ungehindert direkt nach unten abfließt.
Der Abflussschlauch kann um max. 100 cm verlängert werden. Verwenden Sie eine Verlängerung mit einem Innendurchmesser, der mindestens dem Durchmesser des Originalschlauchs entspricht sowie ein passendes Anschlussstück.
Die Schlauchverlängerung sollte am Fußboden entlang laufen – nur das Teilstück in der Nähe des Abflusspunktes sollte nach oben führen.
7.4.3. Schlauch in ein Waschbecken/Behälter leiten
Hängen Sie das Ende des Abwasserschlauchs in ein Waschbecken (siehe Abb. I) oder einen ausreichend großen Behälter ein (siehe Abb. J).
▶ Verwenden Sie z. B. einen Haltebügel oder eine Schlauchdurchführung mit Saugnapf (nicht im Lieferumfang enthalten) zum Einhängen des Ablaufschlauchs, um einen festen Sitz des Ablaufschlauchs zu gewährleisten.
7.5. Anschluss ans Stromnetz
Nachdem Sie Wasseranschluss und den Wasserabfluss vorgenommen haben, verbinden Sie den Netzstecker 24 mit einer Netzsteckdose.
Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.
8. Gerät vorbereiten
8.1. Tür öff nen
Fassen Sie in die Griffmulde und öffnen Sie die Tür, in dem Sie sie zu sich ziehen. Klappen Sie die Tür vollständig auf (siehe Abb. K).
Wird die Tür während des Betriebs geöffnet, wird der Spülvorgang automatisch unterbrochen.
8.2. Tür schließen
▶ Schieben Sie den Geschirrkorbö vollständig in das Gerät hinein.
Drücken Sie die Tür an, bis sie hörbar einrastet.
8.3. Salz in das Gerät einfüllen
Geschirrs pülsalz (Regeneriersalz) wird verwendet, um Wasser ab einer Wasserhärte von 1-2 „mittel“ zu enthärten.
▶ Füllen Sie grundsätzlich Geschirrspülsalz ein.
HINWEIS!
Möglicher Sachschaden!
Es besteht die Möglichkeit eines Geräteschadens durch die Verwendung falscher Salzzugabe.
DE
FR
NL
ES
■ Verwenden Sie immer Geschirrspülsalz/Regenerier-salz, das für Geschirrspüler geeignet ist.
■ Normales Haushaltssalz ist nicht geeignet und kann ^T das Gerät beschädigen.

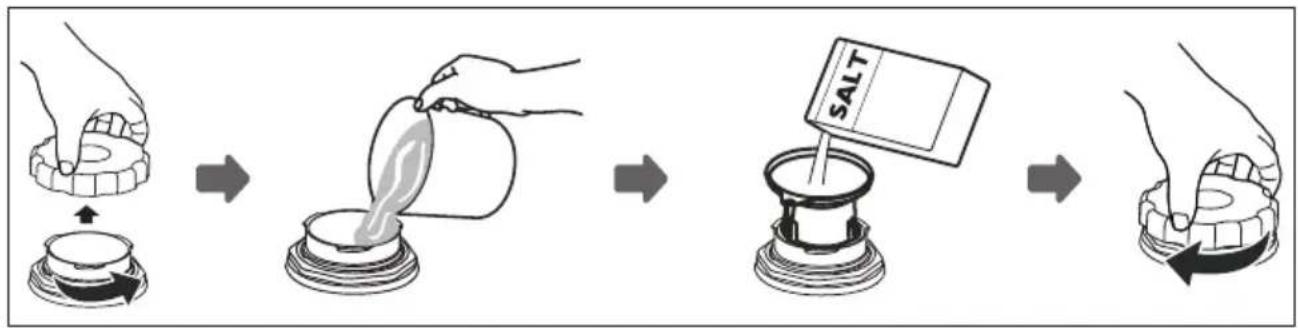

Entfernen Sie den Geschirrkorbö und drehen Sie den Deckel vom Salzbehälter 11 ab.
▶ Füllen Sie vor der ersten Benutzung ca. 1 l Wasser in den Salzbehälter (siehe Abb. L).
Führen Sie den Trichter in die Öffnung des Salzbehälters ein und füllen Sie 0,13 kg Geschirrspülsalz ein. Es ist normal, wenn Wasser aus dem Salzbehälter austritt.
Nachdem der Behälter gefüllt ist, drehen Sie den Deckel im Uhrzeigersinn wieder fest (siehe Abb. L).
Um Schäden am Gerät zu vermeiden, starten Sie immer das Schnell-Programm ohne Geschirr, nachdem Sie Salz hinzugefügt haben (siehe Kapitel „9.6. Spülprogramm wählen“ auf Seite 31).
Der Salzbehälter muss aufgefüllt werden, wenn sich die Salzwarnleuchte einschaltet. Abhängig davon, wieviel Salz nachgefüllt wird, bleibt die Warnleuchte weiterhin eingeschaltet.
Wenn sich Salzreste im Gerät befinden, starten Sie ein Schnellprogramm, um sie auszuspülen.
8.4. Salzverbrauch einstellen
Je nach der örtlichen Wasserhärte stellen Sie den benötigten Salzverbrauch ein.
Entnehmen Sie der nachstehenden Tabelle, welche Einstellung bei Ihrer örtlichen Wasserhärte notwendig ist.
Erkundigen Sie sich ggf. bei Ihrem Wasserversorgungsunternehmen wegen der Wasserhärte.
| Wasserhärtegrad | Salzverbrauch ▷II drücken | Displayanzeige | |
| dH(Grad deutscher Härte) | mmol/l(Millimol pro Liter) | ||
| 0–5 0–0,9 1 x drücken H1 | |||
| 6–11 1,0–2,0 | 2 x drücken H2 | ||
| 12–17 2,1–3,0 | 3 x drücken H3 | ||
| 18–22 3,1–4,0 | 4 x drücken(Werkseinstellung) | H4 | |
| 23–34 4,1–6,1 | 5 x drücken H5 | ||
| 35–45 6,2–8,0 | 6 x drücken H6 | ||
▶ Schließen Sie die Gerätetür.
Drücken Sie die Taste 23, um das Gerät einzuschalten und Einstellungen vorzunehmen.
Drücken und halten Sie die Taste 15 für ca. 5 Sekunden.
Drücken Sie dann die Taste ▷II mehrfach gemäß oben stehender Tabelle, um den Salzverbrauch einzustellen.
Wenn keine weitere Taste innerhalb von 5 Sekunden mehr betätigt wird, schaltet das Gerät in den Standby-Modus.
8.5. Über Geschirrspülreiniger
8.5.1. Reinigerarten
Der Geschirrspülreiniger sorgt dafür, dass sich Schmutz vom Geschirr und Besteck löst und entfernt wird. Verwenden Sie grundsätzlich für Geschirrspülmaschinen geeigneten Reiniger. Es gibt drei Sorten Geschirrspülreiniger:
- Reiniger mit Phosphat und Chlor
- Reiniger mit Phosphat und ohne Chlor
- Reiniger ohne Phosphat und ohne Chlor
Normalerweise befindet sich in Geschirrspülreiniger in Pulverform kein Phosphat.
Da Phosphat Wasser weicher macht, ist diese Funktion ohne Phosphat nicht gegeben.
Füllen Sie dann bei phosphatfreiem Reiniger zusätzlich Geschirrspülsalz ein (siehe Kapitel „8.3. Salz in das Gerät einfüllen“ auf Seite 20).
▶ Falls ein phosphatfreier Reiniger verwendet wird, erhöhen Sie die Dosis an Reiniger, um Wasser flecken am Geschirr und an Gläsern zu vermeiden.
Reiniger mit Chlor bleichen das Geschirr ein wenig. Farbflecken und Ränder werden ohne Chlor schlechter entfernt.
In diesem Fall wählen Sie ein Spülprogramm mit einer höheren Temperatur.
8.5.2. Reinigerkonzentrate
Je nach chemischer Zusammensetzung kann man zwischen zwei Arten unterscheiden:
- Konventionelle, alkalische Reiniger mit ätzenden Komponenten
- Reiniger mit niedrigem Alkaligehalt und natürlichen Enzymen.
Ein „normales“ Spülprogramm in Verbindung mit einem Reinigerkonzentrat reduziert die Wasserverschmutzung und ist besser für das Geschirr. Diese Spülprogramme sind darauf abgestimmt, den Schmutz optimal zu lösen und können mit Reinigerkonzentrat die gleiche Wirkung erzielen wie ein „intensives“ Programm.
8.5.3. Reinigertabs
Die verschiedenen Bestandteile von Reinigertabs (z. B. bei 3-in-1-Tabs, Klarspüler, Salz) lösen sich zeitlich nacheinander auf. Durch die Kombination mehrerer Bestandteile ist ein separater Klarspüler und/oder Salz nicht mehr notwendig).
Bei kurzen Spülgängen lösen sich u. U. größere Reinigertabs nicht vollständig auf. Achten Sie darauf, dass die Tabs für das gewählte Spülprogramm geeignet sind und beachten Sie die Hinweise des Herstellers.
8.6. Reiniger einfüllen
GEFAHR!
Verätzungsgefahr!
Reinigungsmittel sind Chemikalien und enthalten scharfe und ätzende Inhaltsstoffe.
■ Halten Sie Reinigungsmittel fern von Kindern!
Geschirrspülreiniger muss vor jedem Spülvorgang eingefüllt werden. Füllen Sie immer nur so viel Reiniger ein, wie es in der Tabelle im Kapitel „9.6. Spülprogramm wählen“ auf Seite 31 angeben wird.
Das Gerät benötigt in der Regel weniger Reiniger als ein herkömmlicher Geschirrspüler. Meist reicht ein Esslöffel Reiniger aus, um eine komplette Ladung Geschirr zu spülen. Je nach Verschmutzungsgrad kann jedoch auch mehr benötigt werden.
Füllen Sie den Reiniger immer unmittelbar vor dem Spülvorgang ein, damit Geschirrspülpulver nicht feucht wird und sich später richtig löst.
- Öffnen Sie die Tür des Gerätes.
▶ Füllen Sie Geschirrspülpulver oder einen Reinigertab in die mit dem Symbol gekennzeichnete Dosierkammer 10.
Für beste Reinigungsergebnisse wird die Verwendung von Reinigertabs mit Klarspüler empfohlen.
8.7. Einräumen des Geschirrs und Bestecks
WARNUNG! Verletzungsgefahr!
Es besteht die Gefahr von Verletzungen durch spitze Gegenstände.
■ Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze in waagrechter Lage in den Korb gelegt werden.
8.7.1. Allgemeines
Verwenden Sie nur spülmaschinengeeignetes Geschirr und Besteck. Achten Sie beim Geschirrkauf auf Kennzeichnungen wie „spülmaschinenfest“ oder „für die Spülmaschine geeignet“.
▶ Verwenden Sie milden Reiniger, der auch für empfindliches Geschirr geeignet ist.

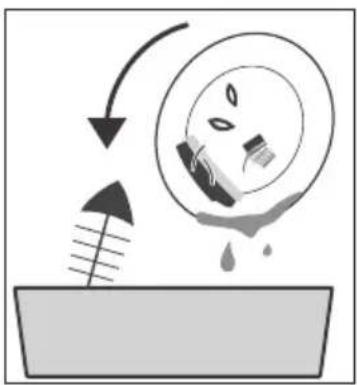

Entfernen Sie größere Speisereste vom Geschirr und weichen Sie eingetrocknete Speisereste ein. Es ist jedoch nicht notwendig, das Geschirr vor dem Spülgang unter fließendem Wasser abzuspülen.
Um Beschädigungen am Glas oder Besteck zu vermeiden, räumen Sie dieses nicht direkt nach Beenden des Spülprogrammes aus der Geschirrspülmaschine aus. Lassen Sie das Geschirr erst etwas abkühlen.
Räumen Sie hohle Gegenstände wie Tassen, Gläser, Pfannen etc. mit der Öffnung nach unten ein, so dass sich kein Wasser darin sammeln kann.
▶ Geschirr darf nicht ineinander liegen oder ein anderes Geschirrteil verdecken.
Räumen Sie große Geschirrteile in den Geschirrkorb
Überladen Sie den Geschirrspüler nicht, um gute Reinigungsergebnisse zu erzielen.
8.7.2. Nicht oder bedingt geeignetes Geschirr
Nicht geeignetes Geschirr
- Geschirr mit Elementen aus Holz, Horn, Perlmutt
- nicht hitzebeständige Kunststoffteile
• verbundene Geschirrteile - Zinngeschirr
- Kristallglas
- nicht rostfreie Stahlteile
Bedingt geeignetes Geschirr
- Einige Glasarten können nach vielen Spülgängen stumpf werden
- Silber- und Aluminiumteile können an Farbe verlieren
- Glasierte Formen können nach vielen Waschgängen verblassen
8.7.3. Beladeb eispiel Geschirr

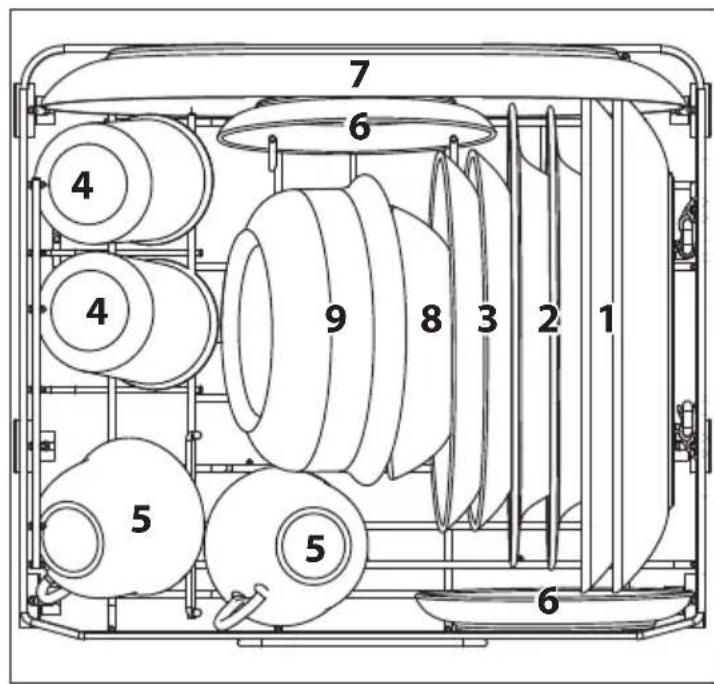

Beladen Sie den Geschirrkorbö wie im Beispiel in Abb. O abgebildet. Der Pfeil zeigt die Einschubrichtung.
▶ Geschirrteile sollten an den vorgesehenen Stellen platziert werden, um das beste Reinigungsergebnis zu erzielen.
Abb. P
1)
2)
3)
4)
5)
6)
7)
8)
9)
Essteller
Suppenteller
Dessertschale
Glas
Tasse
Untertasse
Ovale Platte
Kleine Servierschale
Mittlere Servierschale

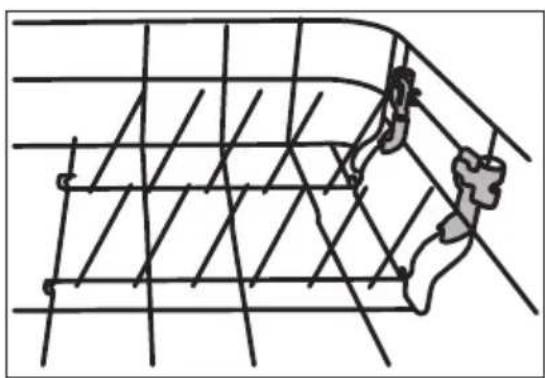

Falls die Halterungen für Teller nicht benötigt werden, können diese nach unten geklappt werden, um Platz für z. B. Töpfe zu schaffen (siehe Abb. Q).
- Klippen Sie die Tellerhalterung aus der blauen Halterung aus und klappen Sie die Tellerhalterung nach unten.
8.7.4. Beladebeispiel Best eck
- Klippen Sie die Besteckablage links am Rand des Geschirrkorbs an.
Lange und scharfe Messer sowie Essbesteck horizontal in der Besteckablage platzieren.

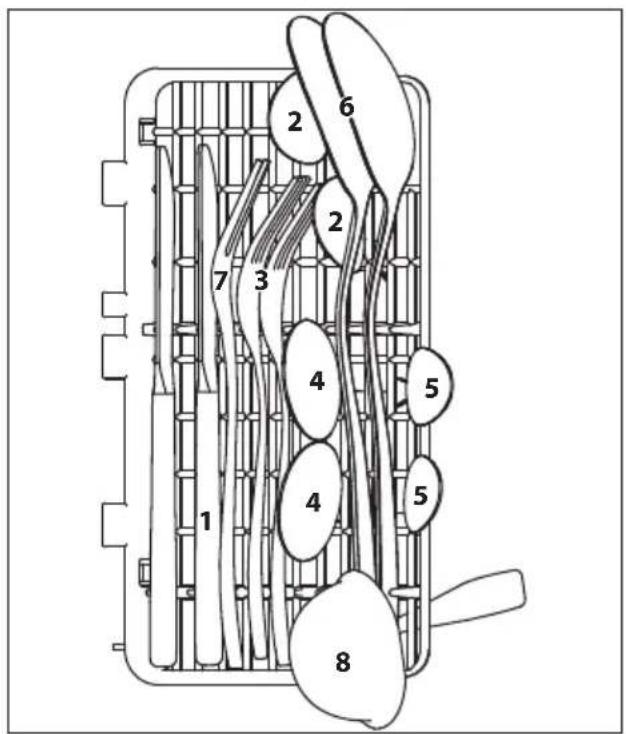

Abb. R
1) Messer
2) Suppenlöffel
3) Gabel
4) Dessertlöffel
5) Teelöffel
6) Servierlöffel
7) Serviergabel
8) Soßenlöffel
8.7.5. Babyflaschenhalter
Abb. S
Zur Reinigung von Babyflaschen setzen Sie den Babyflaschenhalter 8 in den Geschirrkorb und stellen die Flaschen mit der Öffnung nach unten in die Korböffnung a (siehe Abb. S).
Setzen Sie die Deckel und Schnuller der Babyflasche auf die Deckelaufnahme b.
9. Spülmaschine benutzen
Abb. T
9.1. Gerät einschalten
Um das Gerät zu starten, gehen Sie wie folgt vor:
▶ Füllen Sie den Reiniger und ggf. Salz je nach gewünschtem Programm ein.
Räumen Sie den Geschirr- und Besteckkorb ein (siehe Kap. „8.7. Einräumen des Geschirrs und Bestecks“ auf Seite 24) und schieben Sie den Geschirrkorb in den Geschirrspüler.
▶ Stecken Sie den Netzstecke ^24 in eine Steckdose. Drehen Sie den Wasserzulauf vollständig auf oder befüllen Sie den Wassertank manuell.
Drücken Sie die Taste 23, um das Gerät einzuschalten.
Das Programm P1 blinkt und wird im Wechsel mit der Programmdauer angezeigt.
Drücken Sie die Programmwahltaste P 22 mehrfach, um das gewünschte Programm P1, P2 oder P3 zu wählen oder drücken Sie die Taste 16 für das Reinigungsprogramm Glas, die Taste 17 für das Reinigungsprogramm Babyflaschen oder die Taste 18 für das Kurzprogramm (siehe „9.6. Spülprogramm wählen“ auf Seite 31). Beim Kurzprogramm können Sie zwischen heißem (1x -drücken) und kaltem Spülen (2x -drücken) wählen.
▶ Sie haben die Möglichkeit, bei den Programmen einen Extra Spül- und/oder einen Extra Trockenvorgang dazu zu schalten. Drücken Sie die Taste 📄/💡 21 (siehe auch „9.2. Extra Spülen/Extra Trocknen“).
Die Kontrollleuchte für das ausgewählte Programm leuchtet.
Drücken Sie die Taste 15, um das Programm zu starten.
Während ein Programm abläuft, zeigt das Display den aktuellen Status an:
- Segmentanzeige zeigt „-:-“ – das Gerät befindet sich im Standby-Modus
- Segmentanzeige zeigt „H:MM“ – das Programm ist unterbrochen
- Segmentanzeige zeigt „H:MM“ und blinkt – das Programm läuft
- Segmentanzeige zeigt „END“ – Programm abgeschlossen
Wenn Sie während des laufenden Programmes die Taste drücken, wird das Programm unterbrochen. Das Gerät gibt jede Minute einen Signalton wieder.
Drücken Sie Taste ▷II erneut, um das Programm fortzusetzen. Das Programm fährt nach ca. 10 Sekunden fort.
9.2. Extra Spülen/Extra Trocknen
Drücken Sie die Taste 📄/💡 nachdem Sie das gewünschte Programm eingestellt haben, um einen zusätzlichen Spül- und/oder einen Trockenvorgang ausführen zu lassen. Folgende Zuschaltungen sind möglich:
| P1 1x drücken Extra Spülen | ||
| 2x drücken Extra Trocknen | ||
| 3x drücken Extra Spülen/Trocknen | ||
| P2 1x drücken Extra Spülen | ||
| P3 1x drücken Extra Spülen | ||
| Kurzprogramm 1x drücken Extra Spülen | ||
| Babyflaschen 1x drücken Extra Spülen | ||
| Gläser 1x drücken Extra Spülen | ||
Die Programmdauer verlängert sich beim Zuschalten der Funktionen Extra Spülen/Extra Trocknen.
9.3. Programm wechseln
Sie können das Programm nur wechseln, wenn das Gerät seit kurzer Zeit in Betrieb ist. Läuft die Maschine bereits länger, muss Reiniger und Wasser nachgefüllt und das gewünschte Programm muss neu gestartet werden.
Drücken Sie die Taste 15, um das Programm zu unterbrechen.
Drücken Sie die P Taste 22 für ca. 3 Sekunden, bis das Programm wechselt.
Wählen Sie ein anderes Programm: Drücken Sie dazu die Programmwahltaste P, die Taste 16 für das Reinigungsprogramm Glas, die Taste 17 für das Reinigungsprogramm Babyflaschen oder die Taste 18 für das Kurzprogramm.
Drücken Sie Taste erneut, um das Programm zu starten.
9.4. Öff nen während des Betriebes
VORSICHT!
Verbrennungsgefahr!
Heißes Wasser/heißer Dampf kann austreten und zu Verbrennungen führen, wenn die Tür während eines laufenden Programms geöffnet wird.
- Öffnen Sie die Tür des Geschirrspülers nicht sofort vollständig, sondern warten sie ca. 3 Sekunden, bis der Sprüharm nicht mehr rotiert und öffnen erst dann die Tür vollständig.
Die Tür kann während eines laufenden Programmes geöffnet werden, um zusätzliches Geschirr einzuräumen bzw. zu entnehmen. Dies ist nur effizient, wenn das Programm erst kurze Zeit läuft, da ansonsten das neu eingeräumte Geschirr u. U. nicht mehr vollständig gereinigt wird.
Drücken Sie, während das Programm läuft, die Taste ▷II 15 . Warten Sie ca. 3 Sekunden, bis der Sprüharm nicht mehr rotiert und öffnen dann die Tür.
Räumen Sie zusätzliches Geschirr ein bzw. entnehmen Sie Geschirrteile.
▶ Schließen Sie die Tür wieder vollständig. Drücken Sie Taste ▷II erneut, um das Programm fortzusetzen. Das Gerät fährt nach ca. 10 Sekunden fort.
9.5. Startverzögerung verwenden
Sie können ein Spülprogramm zu einem späteren Zeitpunkt starten. Wählen Sie zwischen 1 bis 24 Stunden Startverzögerung.
▶ Schalten Sie das Gerät ein, indem Sie Taste ⏻ 23 drücken.
Wählen Sie wie oben beschrieben ein Spülprogramm aus.
Wählen Sie mit der Taste 20 die gewünschte Verzögerung, nach der das Gerät das Spülprogramm starten soll. Das Display zeigt Ihnen die gewählte Verzögerung an.
Drücken Sie Taste 15, um die Eingabe zu bestätigen.
Das Gerät startet automatisch nach der eingestellten Verzögerungszeit.
9.6.Spülprogrammwählen
Die folgende Tabelle zeigt die verschiedenen Spülprogramme und ihre Anwendungen.
▶ Stellen Sie ein möglichst energiesparendes oder schnelles Programm wie z. B. das Programm „ECO“ oder „Schnell“. Diese Programme sind mit * gekennzeichnet.
| Programm | Geeignet für Ablauf | Reiniger (Linke/rechte Dosierkammer) | Laufzeit | Energie-/Wasser-aufnahme [kWh/l] | Wasserver-brauch | |
| P1 – ECO* | normal verschmutzte Teile wie Teller, Gläser, Schüsseln und leicht verschmutzte Pfannen | Waschen (55°C)SpülenSpülen (68°C)Trocknen | 6 g 2:35 0,43 5 | |||
| P2 – Eine Stunde | leicht verschmutztes Geschirr, das nicht sorgfältig getrocknet werden muss | Waschen (50 °C)SpülenSpülen (65 °C)Trocknen | 6 g 1:00 0,4 5 | |||
| P3 –Schnell | leicht verschmutztes Geschirr | Waschen (45 °C)SpülenSpülen (55 °C) | 6 g 0:29 0,35 5 | |||
| Kurzprogramm heiß abspülen | Abspülen leichter Fettverschmutzung. Geeignet für Geschirr, das nicht getrocknet werden muss. | Waschen (35 °C)Spülen | - 0:12 0,2 5 |
* Das Programm ECO ist das Standardprogramm zur Reinigung von normal verschmutztem Geschirr und ist in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizienstesten. Das Programm ECO wird für den Testlauf nach EN 50242 ver- wended.
| Programm | Georgetown für Ablauf | Refiniger (linke/rechte DOSerkammer) | Laufzeit | Energie/- Wasser-unnahme [kw/h/l] | Wasserver-brauch |
| Kurzprogramm kalt abspulien=0 | Abspulien leicht verschmutz-ter Telle, die Sie später am Tag reinigen wollen | Spulien - 0:06 0,01 5 | 6 g 1:55 0,5 5 | / | |
| Babyflaschen | Georgetown für Babyflaschen | Waschen (69 °C) Spulien Spulien (70 °C) | 6 g 1:55 0,5 5 | / | |
| Glas | Leicht verschmutze Telle wie Glaser, Porzellan | Waschen (50 °C) Spulien Spulien (65 °C) | 6 g 1:25 0,4 5 | Trockunung |
9.7. Ende des Spülprogramms
DE
WARNUNG!
Verbrühungsgefahr!
Heißes Wasser/heißer Dampf kann austreten und zu Verbrennungen führen, wenn die Tür während eines laufenden Programms geöffnet wird.
FR
NL
ES
IT
■ Öffnen Sie die Tür nicht sofort vollständig, sondern warten Sie, bis sich das Gerät abgekühlt hat.
VORSICHT!
Stolpergefahr!
Es besteht Stolpergefahr durch die geöffnete Tür.
■ Schließen Sie nach einem abgeschlossenen Spülvorgang die Tür des Gerätes.
Nachdem das Programm beendet ist, ertönen Signaltöne und im Display 19 wird END angezeigt.
▶ Schalten Sie das Gerät mit der Taste ⏻ 23 aus.
Einige Zeit nach Ende des Spülprogramms schaltet sich das Gerät automatisch aus.
Öffnen Sie die Tür einen Spalt, damit der Dampf austreten kann.
Warten Sie noch einige Zeit mit dem Ausräumen des Bestecks/Geschirrs, damit das Geschirr schneller trocknet und die Hitze entweichen kann.
Entnehmen Sie das Geschirr und das Besteck. Es ist normal, wenn das Gerät im Innern feucht ist.
10. Reinigung und Wartung
GEFAHR!
Gefahr eines Stromschlags durch stromführende Teile.
■ Vor jeder Reinigung oder Wartung unbedingt den Netzstecker ziehen.
10.1. Wasser manuell ablassen
Drücken und halten Sie im Standby-Modus die Taste 17 und die Taste 16 für 3 Sekunden gleichzeitig, um den Wassertank manuell zu entleeren.
10.2. Filtersystem
Das Filtersystem 5 verhindert, dass größere Speisereste und kleine Teile den Wasserablauf verstopfen und das Gerät beschädigen.

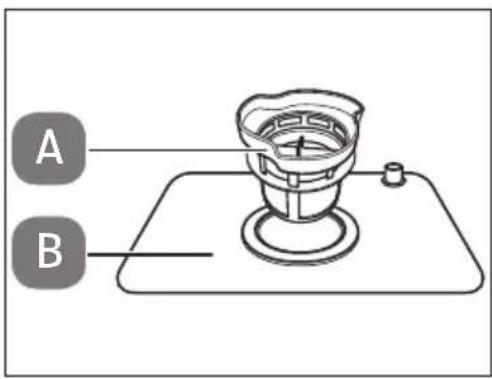

Der Filter besteht aus zwei Teilen:
A Feinfilter für kleine Partikel:
Dieser Filter hält Speisereste im Bodenbereich zurück und verhindert, dass sie sich während des Spülgangs auf dem Geschirr ablagern.
B Hauptfilter:
Die am Hauptfilter haftenden Lebensmittelreste und Schmutzpartikel werden durch den unteren Sprüharm gelöst und in den Feinfilter abgespült.
Abb. U
HINWEIS!
Möglicher Geräteschaden.
Der Betrieb ohne Filter führt zu Beschädigung des Gerätes.
■ Starten Sie das Gerät nie ohne eingesetzes Filtersystem.
■ Ein falsch eingesetzter Filter kann das Gerät oder Geschirr beschädigen.
10.2.1. Filter reinigen
Damit das Gerät jederzeit seine volle Spülkraft behält, muss der Filter in regelmäßigen Abständen gereinigt werden.

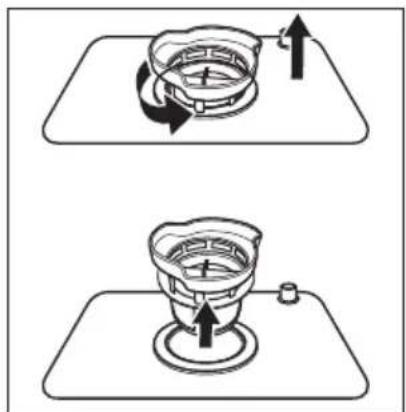

Um den Filter zu entnehmen, drehen Sie den Feinfilter ab und entnehmen Sie ihn (siehe Abb. V).
Entnehmen Sie den Hauptfilter.
Spülen Sie die Filter unter fließendem Wasser ab und reinigen Sie sie mit einer Bürste gründlich. Prüfen Sie nach jedem Spülvorgang, ob größere Teile den Filter blockieren und entfernen Sie sie umgehend.
Um das Filtersystem wieder einzusetzen, gehen Sie in umgekehrter Reihenfolge vor.
Möglicher Geräteschaden!
Es besteht die Möglichkeit eines Geräteschadens durch die Verwendung falscher Reinigungsmittel.
■ Verwenden Sie keine scharfen Reiningungsmittel oder Scheuermilch sowie spitze Gegenstände, um das Gerät zu reinigen. Kratzende Materialien wie z. B. Stahlwolle oder Schwämme mit Scheuerseite sind ebenfalls nicht geeignet.
■ Reinigen Sie das Äußere des Gerätes mit einem feuchten Tuch und mit mildem Reinigungsmittel.
HINWEIS!
Möglicher Geräteschaden!
Es besteht die Gefahr eines Geräteschadens durch Feuchtigkeit im Gerät.
■ Reinigen Sie die Tür des Gerätes mit einem leicht feuchten Tuch.
Achten Sie darauf, dass keine Feuchtigkeit in die Elektronik des Türverschlusses eindringt, um das Gerät nicht zu beschädigen.
■ Achten Sie beim Bedienfeld darauf, dass keine Feuchtigkeit mit der Elektronik in Berührung kommt.
■ Verwenden Sie keine Sprühreiniger.
HINWEIS!
Möglicher Sachschaden!
Es besteht die Möglichkeit eines Sachschadens durch ungewollten Wasseraustritt.
Drehen Sie vor der Reinigung den Wasserzulauf ab bzw. entleeren Sie den Wassertank (siehe „10.1. Wasser manuell ablassen“ auf Seite 33).
Entfernen Sie den Sprüharm ^4 im Innern des Gerätes (siehe Abb. W), um ihn zu reinigen. Heben Sie diesen dazu leicht an und entnehmen Sie ihn. Reinigen Sie den Sprüharm unter fließendem Wasser und prüfen Sie, dass die Öffnungen nicht verstopft sind. Setzen Sie ihn danach wieder ein.
11. Gefrierschutz
Bei Betrieb in kalter Umgebung, z. B. während der Wintermonate befolgen Sie nach jedem Waschvorgang folgende Hinweise, um ein Einfrieren zu verhindern:
Ziehen Sie den Netzstecke24 aus der Netzsteckdose.
Drehen Sie ggf. die Wasserzufuhr ab und trennen Sie den Wasserschlauch vom Wassereinlassventil.
▶ Lassen Sie das Wasser aus Schlauch und Ventil ablaufen (z. B. in einen Eimer).
▶ Schließen Sie den Schlauch wieder an das Wassereinlassventil an.
Entnehmen Sie das Filtersystem am Geräteboden und saugen Sie mit einem Lappen oder Schwamm das zurückbleibende Wasser vom Geräteboden auf.
Wenden Sie sich an den Kundendienst oder eine ähnlich qualifizierte Person, falls das Gerät wegen Vereisung nicht funktionieren sollte.
12. Längere Nichtverwendung
▶ Führen Sie einen Spüldurchgang ohne Beladung durch.
Ziehen Sie den Netzstecker aus der Steckdose.
Drehen Sie vor der Reinigung den Wasserzulauf ab bzw. entleeren Sie den Wassertank (siehe „10.1. Wasser manuell ablassen“ auf Seite 33).
Lassen Sie die Gerätetür leicht geöffnet, um ggf. Geruchsbildung zu vermeiden und die Dichtung zu schonen.
13. Gerät transportieren
Transportieren Sie das Gerät nach Möglichkeit immer senkrecht. Ggf. ist ein Transport auch auf dem Geräterücken möglich.
14. Fehlerbehebung
| Technische Störungen | ||
| Störung Mögliche Ursache Behebung | ||
| Das Gerät startet nicht. | Sicherung defekt oder Fl-Schutzschalter ausgelöst | ► Wechseln Sie die Sicherung bzw. schalten Sie den Fl-Schutzschalter wieder ein. Achten Sie darauf, dass der Stromkreis mit mindestens 10 Ampere gesichert ist. |
| ► Schalten Sie das Gerät ein. | ||
| Tür des Gerätes ist nicht vollständig geschlossen | ► Schließen Sie die Tür korrekt. | |
| Das Wasser wurde nicht aus dem Geschirrspüler gepumpt. | Wasserablaufschlauch ist geknickt | ► Verlegen Sie den Schlauch so, dass dieser nicht geknickt ist. |
| Filter verstopft ► Reinigen | Sie den Filter regelmäßig. | |
| Siphon verstopft ► Prüfen | Sie den Siphon. Achten Sie darauf, dass der Wasserablauf-schlauch ordnungsgemäß installiert ist. | |
| Allgemeine Störungen | ||
| Störung Mögliche Ursache Behebung | ||
| Schaum im Gerät | Falscher Reiniger ▶ Benutzen Sie nur Reiniger, der für Haushaltsgeschirrspülmaschinen geeignet ist. ▶ Wenn Schaum entstanden ist, öffnen Sie das Gerät und warten Sie ca. 20-30 Minuten, bis sich der Schaum zurückgebildet hat. ▶ Befüllen Sie den Wassertank mit 1,5 Liter Wasser und lassen Sie das Wasser manuell ab. ▶ Ggf. Vorgang mehrfach wiederholen, bis der Schaum weggespült wurde. | |
| Fleckiges Gerätezubehör | Reiniger mit Farbzusätzen wurde verwendet. | ▶ Verwenden Sie nur Reiniger ohne Farbzusätze. |
| Weiße Ablagerungen im Innern des Gerätes | Hartes/kalkhaltiges Leitungswasser | ▶ Reinigen Sie das Gerät mit einem feuchten Schwamm mit etwas Reiniger für Geschirrspüler. Tragen Sie Gummihandschuhe während des Reinigens. Verwenden Sie immer nur Reiniger für Haushaltsgeschirrspüler. |
| Rostflecken auf dem Essbesteck | Das betroffene Besteck ist nicht rostfrei. | ▶ Nur spülmaschinengeeignetes Besteck verwenden. |
| Es wurde kein Programm gestartet, nachdem Salz eingefüllt wurde. | ▶ Starten Sie immer das Schnell-Programm ohne Geschirr, nachdem Sie Salz hinzugefügt haben. | |
| Geräusch | ||
| Störung Mögliche Ursache Behebung | ||
| Klopfendes/Rasselndes Geräusch im Gerät | Der Sprüharm stößt gegen Geschirr bzw. gegen ein Teil im Geschirrkorb oder ein Teil des Geschirrs sitzt nicht fest im Korb. | ▸ Stoppen Sie das Programm und ordnen Sie das Geschirr anders an. |
| Unbefriedigendes Waschergebnis | ||
| Störung Mögliche Ursache Behebung | ||
| Das Geschirr ist nicht sau-ber. | Das Geschirr wurde nicht korrekt eingeräumt. | ▸ Geschirr korrekt einräumen (siehe Kapitel „8.7. Einräumen des Geschirrs und Bestecks“ auf Seite 24). |
| Das gewählte Programm war nicht geeignet. | ▸ Wählen Sie ein intensiveres Pro-gramm (siehe Kapitel „9.6. Spül-programm wählen“ auf Seite 31. | |
| Es wurde nicht genug Reiniger verwendet. | ▸ Verwenden Sie mehr oder einen anderen Reiniger. | |
| Geschirrteile blockieren den Weg des Sprüharms. | ▸ Ordnen Sie das Geschirr anders an, so dass sich der Sprüharm frei bewegen kann. | |
| Der Filter ist nicht oder nicht richtig eingelegt. | ▸ Reinigen und/oder legen Sie den Filter richtig ein. Reinigen Sie außerdem den Sprüharm (siehe Kapitel „10.3. Gerät reinigen“ auf Seite 35"). | |
| Die Gläser sind fleckig. | Kombination von weiß-chem Wasser und zu viel Reiniger. | ▸ Verwenden Sie weniger Reiniger, wenn Sie weiches Wasser haben und nutzen Sie das kürzeste Spülprogramm, um Gläser rich-tig zu reinigen. |
| Schwarze oder graue Flecken auf dem Ge-schirr. | Aluminiumbesteck/-zube-hör ist mit den Tellern in Be-rührung gekommen. | ▸ Verwenden Sie einen milden Rei-niger, um die Flecken zu entfer-nen. |
| Im Reiniger-fach befin-det sich nach dem Spülgang noch Reiniger. | Der Deckel des Reiniger-faches wurde von Geschirr blockiert. | ► Ordnen Sie das Geschirr anders an. |
| Unbefriedigendes Trocknungsergebnis | ||
| Störung Mögliche Ursache Behebung | ||
| Das Geschirr wird nicht getrocknet. | Das Geschirr wurde nicht korrekt eingeräumt. | ▸ Geschirr korrekt einräumen (siehe Kapitel „8.7. Einräumen des Geschirrs und Bestecks“ auf Seite 24). |
| Das Geschirr wurde zu früh entnommen. | ▸ Entnehmen Sie das Geschirr nicht direkt, nachdem das Programm beendet ist.Öffnen Sie die Tür etwas, damit der Dampf entweichen kann.Entnehmen Sie das Geschirr, wenn es noch leicht warm ist. | |
| Das Geschirr wird nicht getrocknet. | Falsches Programm gewählt. | ▸ In Programmen mit kurzer Laufzeit ist die Temperatur niedriger. Wählen Sie ein Programm mit längerer Laufzeit und höherer Temperatur. |
15. Fehlermeldungen
| Fehlermeldung Problem Behebung | ||
| E1 Wird während | des Wassereinlassvorgangs nicht die vordefinierte Wassermenge nach 4 Minuten erreicht oder nach 60 Sekunden und 30 Impulsen kein Wassereinlass erkannt, wird der Fehler E1 ausgegeben. | ▸ Wasserversorgung überprüfen▸ Eingangsventil überprüfen▸ Ablaufventil überprüfen▸ Durchflussmesser-, Ablassventil- oder Pumpenausfall, kontaktieren Sie den Service. |
| E3 Spültemperatur | wird nicht erreicht | ▸ Heizelement-/Thermistor-Fehler, kontaktieren Sie den Service. |
| E4 Das Gerät läuft | über/ist undicht. | ▸ Achten Sie darauf, dass die Tür richtig geschlossen ist und der Wasserzu- und –ablauf korrekt angeschlossen sind.▸ Drehen Sie die Wasserversorgung ab.▸ Wenn sich Wasser auf dem Geräteboden durch Überfüllung befindet, entfernen Sie das Wasser vor einem erneuten Start des Geschirrspülers. |
| Ed Fehlanzeigen am Bedienfeld | ▸ Kontaktieren Sie den Service. | |
| Salzbehälter leer ▶ Salzbehälter nachfüllen | ||
16. Entsorgung
VERPACKUNG
Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschönend entsorgt und einem fachgerechten Recycling zugeführt werden können.
GERÄT
Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.
Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.
Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.
Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.
Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.
17. Technische Daten
Stromversorgung 220–240 V \~ 50 Hz
Leistungsaufnahme 730-860 W
Energieeffizienzklasse A (bei 0,43 kWh/Spülgang Eco)
Energieverbrauch (Jahr) 125 kWh (280 Spülgänge Eco)
Wasseraufnahme (Jahr) 1400 Liter (280 Spülgänge Eco)
Wasseraufnahme 5 l (Spülgang Eco)
Leistungsaufnahme im ausgeschalteten Zustand < 0,45 W
Leistungsaufnahme im eingeschalteten Zustand < 0,5 W
Reinigungseffizienz A
Trocknungseffizienz B
Kapazität bis zu 2 Maßgedecke (ø 24 cm)
Einlasswasserdruck 0,04 – 1,0 MPa (0,4 – 10 Bar)
Heißwasser Anschluss max. 60 °C
Betriebsgeräusch 58 dB
Schutzklasse I
Abmessungen (B x H x T) 42 x 43,5 x 44 cm
Gewicht netto 14 kg
18. Konformitätsinformation
Hiermit erklärt die MEDION AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt:
• EMV-Richtlinie 2014/30/EU
• Niederspannungsrichtlinie 2014/35/EU
• Öko-Design Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU.
19. Serviceinformationen
Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:
- In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben.
Sie finden unsere Service Community unter community.medion.com.
- Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
- Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.
| Deutschland | |
| Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.) | |
| Mo. - Fr.: 07:00 - 23:00Sa. / So.: 10:00 - 18:00 | 0201 22099-111 |
| Haushalt & Heimelektronik | |
| 0201 22099-222 | |
| Mobiltelefon; Tablet & Smartphone | |
| 0201 22099-333 | |
| Serviceadresse | |
| MEDION AG45092 EssenDeutschland | |
| Österreich | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 08:00 - 21:00Sa. / So.: 10:00 - 18:00 | 01 9287661 |
| Serviceadresse | |
| MEDION Service CenterFranz-Fritsch-Str. 114600 WelsÖsterreich | |
| Schweiz | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | 0848 - 33 33 32 |
| Serviceadresse | |
| MEDION/LENOVO Service CenterIfangstrasse 68952 SchlierenSchweiz | |
| Belgien | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | 02 - 200 61 98 |
| Serviceadresse | |
| MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland | |
| Luxemburg | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | 34-20 808 664 |
| Serviceadresse | |
| MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland | |
Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal zum Download zur Verfügung.
Dort finden Sie auch Treiber und andere Software zu diversen Geräten.
Sie können auch den QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
| Deutschland Belgien | |
 |  |
| www.medion.com/de/service/start/ www.medion.com/be/nl/service/start/ | |
| Österreich Luxemburg | |
 |  |
| www.medion.com/at/service/start/ www.medion.com/lu/de/service/start/ | |
| Schweiz | |
 | |
| www.medion.com/ch/de/service/start/ | |
20. Datenschutzerklärung
Sehr geehrter Kunde!
Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Verantwortlicher Ihre personenbezogenen Daten verarbeiten.
In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieblichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D – 45307 Essen; datenschutz@medion.com unterstützt. Wir verarbeiten Ihre Daten zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z. B. Reparaturen) und stützen uns bei der Verarbeitung Ihrer Daten auf den mit uns geschlossenen Kaufvertrag.
Ihre Daten werden wir zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z. B. Reparaturen) an die von uns beauftragten Reparaturdienstleister übermitteln. Wir speichern Ihre personenbezogenen Daten im Regelfall für die Dauer von drei Jahren, um Ihre gesetzlichen Gewährleistungsrechte zu erfüllen.
Uns gegenüber haben Sie das Recht auf Auskunft über die betreffenden personenbezogenen Daten sowie auf Berichtigung, Löschung, Einschränkung der Verarbeitung, Widerspruch gegen die Verarbeitung sowie auf Datenübertragbarkeit.
Beim Auskunfts- und beim Löschungsrecht gelten jedoch Einschränkungen nach den §§ 34 und 35 BDSG (Art. 23 DS-GVO), Darüber hinaus besteht ein Beschwer-derecht bei einer zuständigen Datenschutzaufsichtsbehörde (Art. 77 DS-GVO i. V. m. § 19 BDSG). Für die MEDION AG ist das die Landesbeauftragte für Datenschutz und Informationsfreiheit Nordrhein Westfalen, Postfach 200444, 40212 Düsseldorf, www.ldi.nrw.de.
Die Verarbeitung Ihrer Daten ist für die Garantieabwicklung erforderlich; ohne Bereitstellung der erforderlichen Daten ist die Garantieabwicklung nicht möglich.
21. Impressum
Copyright © 2020
Stand: 10.06.2020
Alle Rechte vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
Das Copyright liegt bei der Firma:
MEDION AG
Am Zehnthof 77
45307 Essen
Deutschland
Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.
