| Produkttyp | Teilintegrierbarer Geschirrspüler |
| Modell | Medion MD 37107 |
| Abmessungen (B x H x T) | 59,6 cm x 81,5 cm x 57,8 cm |
| Gewicht | ca. 40 kg |
| Stromversorgung | 220–240 V ~ 50 Hz, 1850 W |
| Energieeffizienzklasse | A+++ (Eco-Programm) |
| Jahresenergieverbrauch | 231 kWh (280 Eco-Spülgänge) |
| Wasserverbrauch pro Jahr | 3080 Liter (Eco-Programm) |
| Reinigungseffizienz | A |
| Trocknungseffizienz | A |
| Geräuschpegel | 47 dB(A) |
| Kapazität | bis zu 12 Maßgedecke |
| Programme | Eco, Intensiv, Normal, 60 Min, Kurz, Vorspülen |
| Wasseranschluss | Kalt- oder Warmwasser (max. 60 °C), Druck 0,4–10 bar |
| Schutzklasse | I |
| Besondere Funktionen | 3-in-1-Tab-Funktion, Kindersicherung, Startzeitvorwahl (1–24 h), getrennte Sprüharmsteuerung |
| Wasserenthärtung | Regeneriersalz, einstellbar nach Wasserhärte |
| Filter | 3-teiliges Filtersystem (Grob-, Fein-, Hauptfilter) |
| Zubehör | Besteckkorb, Trichter, Messlöffel, Montagematerial für Frontblende |
Häufig gestellte Fragen - MD 37107 MEDION
Benutzerfragen zu MD 37107 MEDION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Geschirrspüler kostenlos im PDF-Format! Finden Sie Ihr Handbuch MD 37107 - MEDION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MD 37107 von der Marke MEDION.
BEDIENUNGSANLEITUNG MD 37107 MEDION
Teilintegrierbarer Geschirrspüler
MEDION® MD 37107
Inhalt
1. Allgemeines
1.1. Bedienungsanleitung lesen und aufbewahren ....5
1.2. In dieser Anleitung verwendete Warnsymbole und Signalwörter .....5
2. Einsatzbereich/Bestimmungsgemäßer Gebrauch
3. Sicherheitshinweise
3.1. Transport 8
3.2. Aufstellung und elektrischer Anschluss 8
3.3. Wasserzulauf 9
3.4. Wichtige Hinweise 1
4. Lieferumfang 1
5. Geräteübersicht 1
5.1. Bedienpanel....12
5.2. Geräteinnenraum 13
5.3. Reiniger-/Klarspülerfach 14
5.4. Displayanzeige....14
6. Installation 1
6.1. Aufstellen und Ausrichten 15
6.2. Wasseranschluss....16
6.3. Wasserablauf anschließen......17
6.4. Kondenswasserschutz anbringen 1

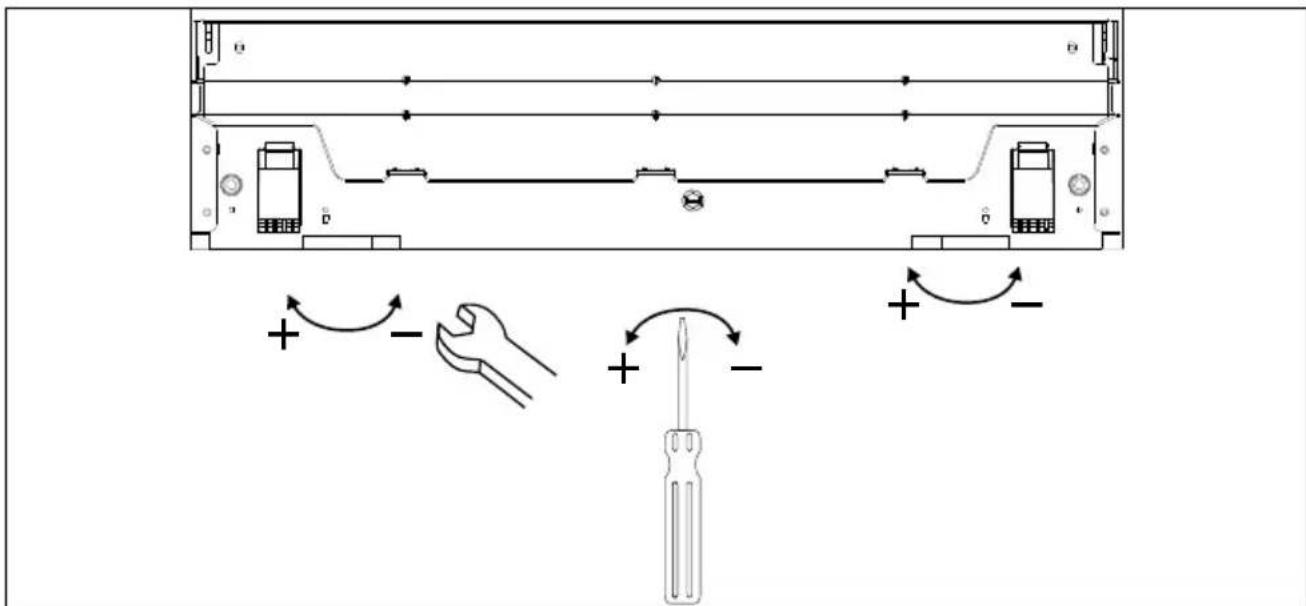

6.5. Geschirrspüler ausrichten 1

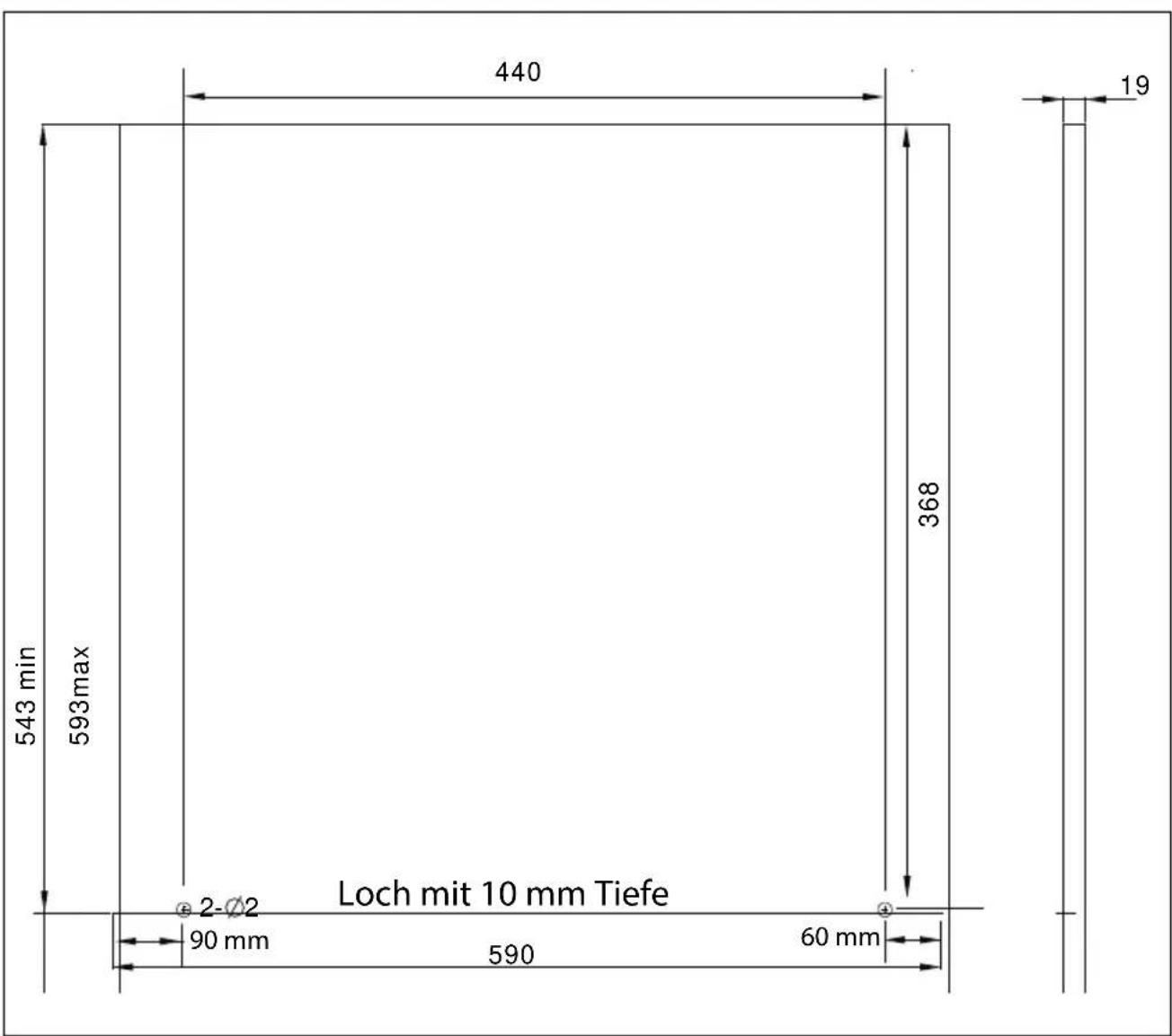

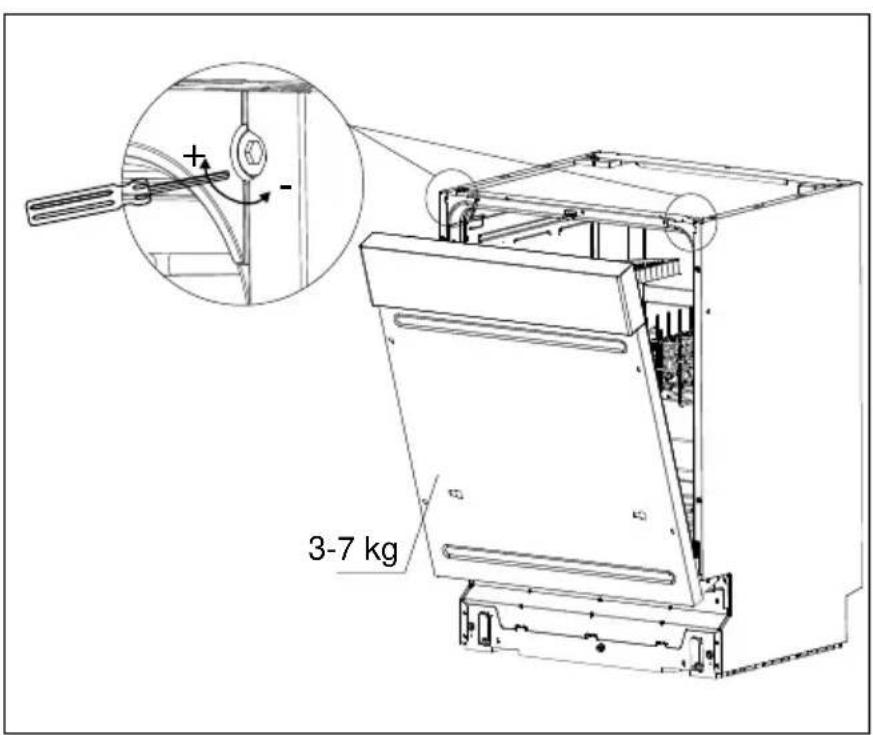

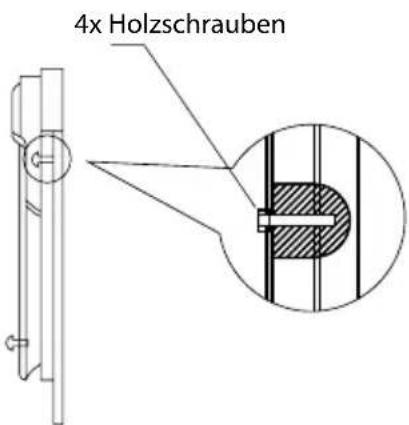

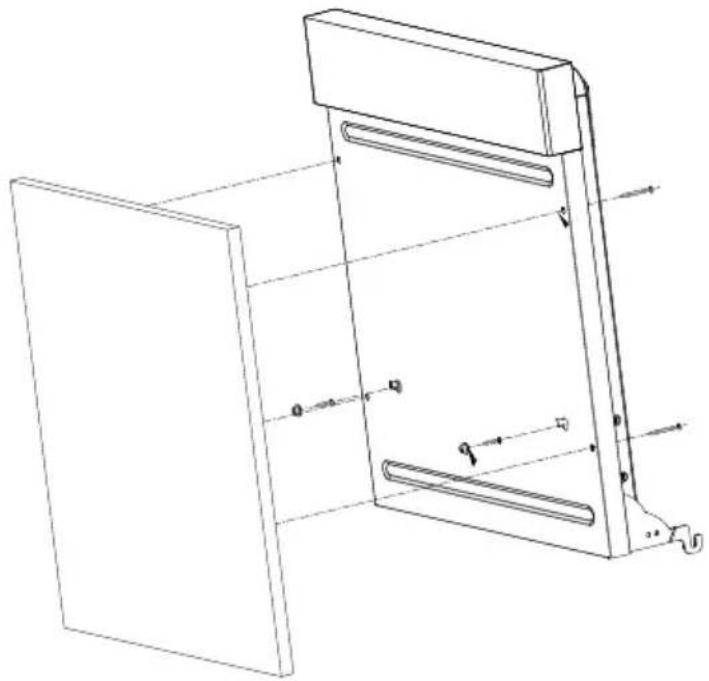

6.6. Montieren der Frontblende 18
7. Gerät vorbereiten
7.1. Salz in das Gerät einfüllen....21
7.2. Salzverbrauch einstellen 2
7.3. Klarspüler einfüllen....23
7.4. Über Geschirrspülreiniger 2

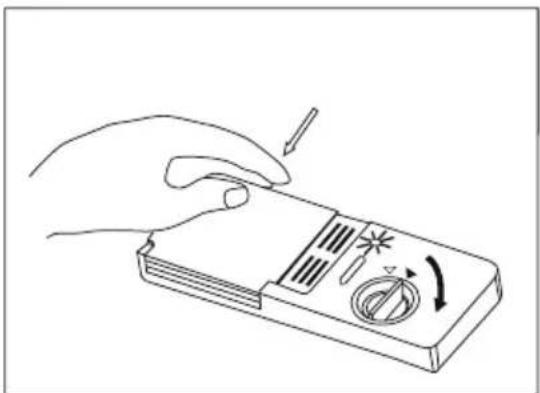

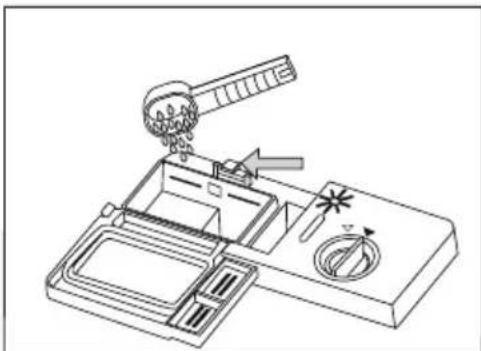

7.5. Reiniger einfüllen....25

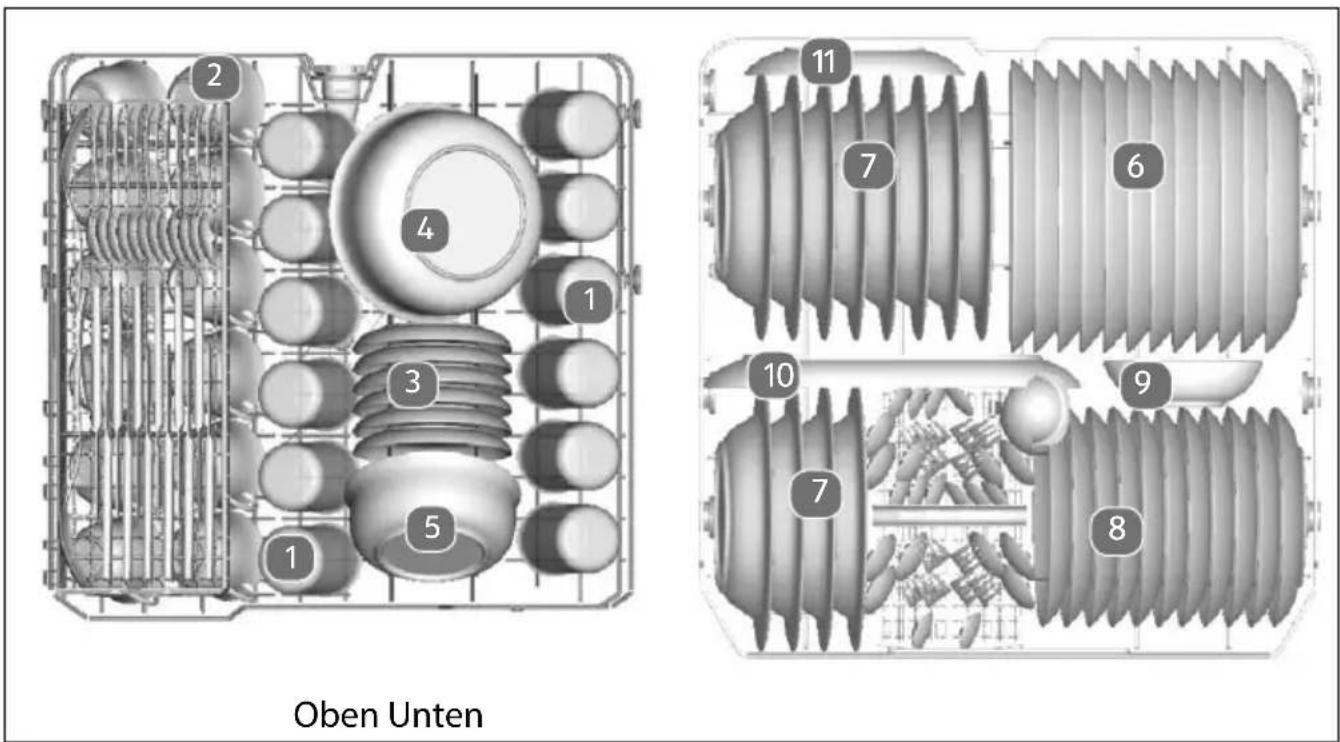

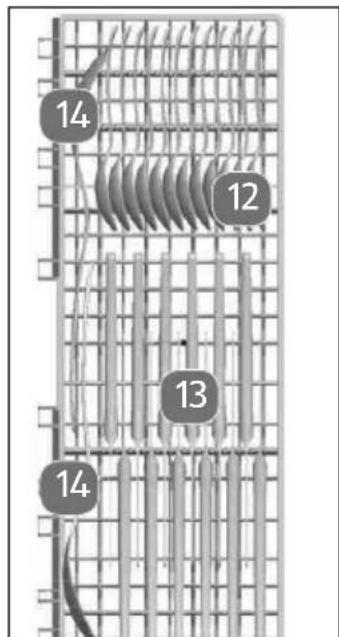

7.6. Einräumen des Geschirrs und Bestecks 26

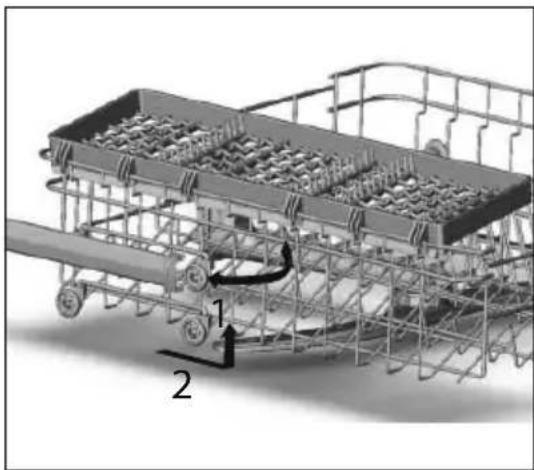

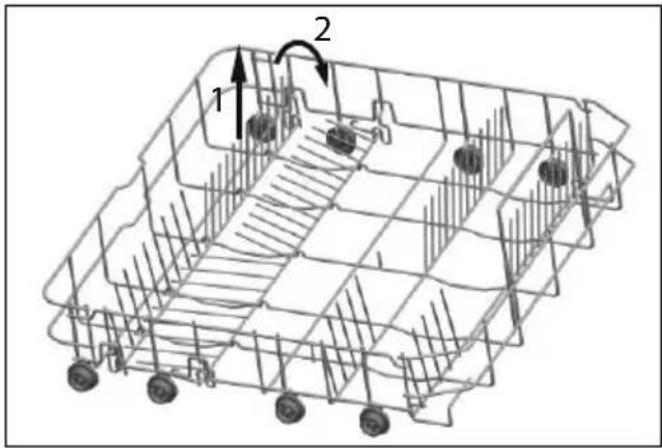

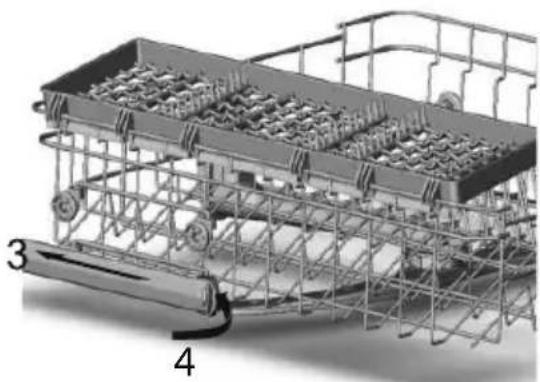

7.7. Verstellen des oberen Geschirrkorbs ....29
8. Programm wählen
9. Geschirrspüler bedienen.... 3
9.1. Programm wechseln 3
9.2. 3-in-1-Tabs-Funktion aktivieren
9.3. Kindersicherung aktivieren 3
9.4. Sprüharmfunktionen bestimmen 3
9.5. Öffnen während des Betriebes 34
9.6. Startzeitvorwahl verwenden 3
9.7. Ende des Spülprogramms 35
- Reinigung und Wartung

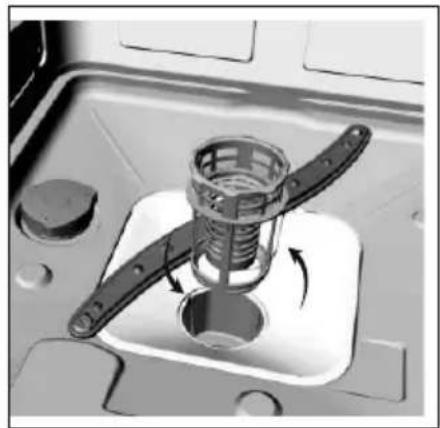

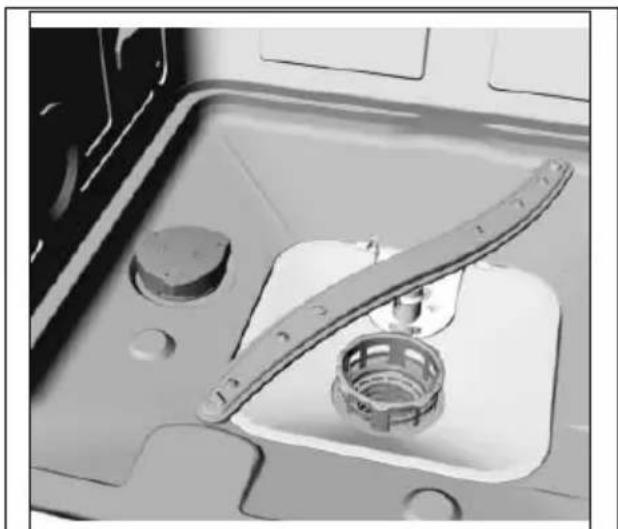

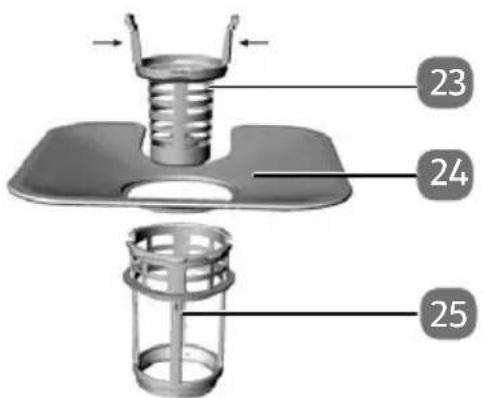

10.1. Filtersystem 36
10.2. Gerät reinigen....37
- Gefrierschutz.... 38
- Längere Nichtverwendung 38
- Gerät transportieren 38
- Fehlerbehebung 39
- Fehlermeldungen 42
- Entsorgung 42
- Technische Daten 43
- Konformitätsinformation 43
- Impressum 44
- Allgemeine Garantiebedingungen 45
20.1. Allgemeines 45
20.2. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch 46
- Service-Adressen 47
21.1. Deutschland....47
21.2. Österreich....47
1. Allgemeines
1.1. Bedienungsanleitung lesen und aufbewahren
Diese Bedienungsanleitung gehört zum Geschirrspüler MD 37107. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Geschirrspüler einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder Schäden am Geschirrspüler führen.
Bewahren Sie die Bedienungsanleitung für die weitere Nutzung auf. Wenn Sie den Geschirrspüler an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit.
1.2. In dieser Anleitung verwendete Warnsymbole und Signalwörter
GEFAHR!
Warnung vor unmittelbarer Lebensgefahr!
WARNUNG!
Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
WARNUNG!
Warnung vor Gefahr durch elektrischen Schlag!
VORSICHT!
Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden!
ACHTUNG!
Hinweise beachten, um Sachschäden zu vermeiden!
HINWEIS!
Weiterführende Informationen für den Gebrauch des Gerätes!
HINWEIS!
Hinweise in der Bedienungsanleitung beachten!
• Aufzählungszeichen
▶ Auszuführende Handlungsanweisungen
2. Einsatzbereich/Bestimmungsgemäßer Gebrauch
- Dieses Gerät darf nur zum Reinigen von Geschirr und Essbesteck verwendet werden.
- Verwenden Sie nur spülmaschinengeeignetes Geschirr und Besteck. Achten Sie beim Geschirrkauf auf Kennzeichnungen wie „spülmaschinenfest“ oder „für die Geschirrspülmaschine geeignet“.
Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwendungen verwendet zu werden, wie beispielsweise
–in Küchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen;
–in landwirtschaftlichen Anwesen;
–von Kunden in Hotels, Motels und anderen Wohneinrichtungen;
-in Frühstückspensionen
Das Gerät ist nicht für den gewerblichen und industriellen Gebrauch bestimmt.
Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
- Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
- Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
- Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
- Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:
–Hohe Luftfeuchtigkeit oder Nässe
-Extrem hohe oder tiefe Temperaturen
–Direkte Sonneneinstrahlung
-Offenes Feuer.
3. Sicherheitshinweise
Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
▶ Kinder unter acht Jahren müssen von dem Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
- Kinder dürfen den Geschirrspüler nicht ohne Aufsicht reinigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Nähe des Geschirrspülers aufhalten. Lassen Sie Kinder niemals mit dem Geschirrspüler spielen. Es besteht u. a. die Gefahr, dass sich Kinder in dem Geschirrspüler einschließen.
WARNUNG!
Verletzungsgefahr!
Es besteht Verätzungsgefahr. Reinigungsmittel für Geschirrspüler sind hochgradig alkalisch, ein Verschlucken ist sehr gefährlich:
▶ Augen- und Hautkontakt vermeiden.
▶ Halten Sie Reinigungsmittel und Klarspüler stets außer Reichweite von Kindern.
▶ Halten Sie Kinder fern von der geöffneten Gerätetür, es könnte sich Reinigungsmittel im Gerät befinden.
VORSICHT! Verletzungsgefahr!
Es besteht Verbrühungsgefahr. Das Gerät arbeitet mit hohen Wassertemperaturen.
- Kinder dürfen wegen der hohen Temperaturen und des entstehenden Wasserdampfes das Gerät nur unter Aufsicht von Erwachsenen benutzen.
3.1. Transport
VORSICHT! Verletzungsgefahr!
Hohes Gewicht des Gerätes. Es besteht die Gefahr von Verletzungen durch Überheben.
▶ Transportieren Sie das Gerät mindestens mit einer weiteren Person.
3.2. Aufstellung und elektrischer Anschluss
Nach der Produktion des Gerätes wurde ein Testlauf mit Wasser durchgeführt. Es ist normal, wenn sich noch etwas Wasser im Gerät befindet.
▶ Stellen Sie das Gerät nicht in frostgefährdeten Räumen auf, da durch Platzen der Leitungen erhebliche Schäden entstehen können.
Das Gerät muss auf einer ebenen, stabilen Fläche aufgestellt werden, die das Eigengewicht des Gerätes und dem darin enthaltenen Geschirrs tragen kann. Stellen Sie das Gerät nur in einem geschützten trockenen Raum auf.
▶ Stellen Sie keine schweren Gegenstände auf die Tür, wenn diese geöffnet ist. Das Gerät könnte beschädigt werden.
Gefahr!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
▶ Schließen Sie das Gerät nur an eine ordnungsgemäß installierte, geerdete und elektrisch abgesicherte Steckdose an. Die Netzspannung muss den technischen Daten des Gerätes entsprechen.
Nach dem Aufstellen des Gerätes muss die Steckdose frei zugänglich sein.
Das Gerät wird mit dem Schalter ein- bzw. ausgeschaltet. Spannungsfrei wird es erst, wenn Sie den Netzstecker aus der Steckdose ziehen.
Benutzen Sie keine Verlängerungskabel. Es besteht Brandgefahr durch Überhitzung.
▶ Stellen Sie sicher, dass das Stromkabel unbeschädigt ist und nicht unter dem Gerät her oder über scharfe Kanten verläuft.
▶ Wenn das Netzkabel dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
3.3. Wasserzulauf
ACHTUNG!
Geräteschaden!
Beim unsachgemäßen Anschließen des Gerätes besteht die Gefahr, dass das Gerät beschädigt wird.
Der Wasserdruck (Fließdruck am Wasseranschluss) muss zwischen 0,04 und 1 MPa (0,4–10 bar) liegen.
▶ Schließen Sie das Gerät an eine Trinkwasserleitung bis 60°C an.
▶ Wenn das Gerät ein altes Gerät ersetzen soll, verwenden Sie für den Anschluss auf keinen Fall alte Schlauchsätze. Schließen Sie das Gerät mit den mitgelieferten bzw. neuen
Schlauchsätzen an.
▶ Schließen Sie den Geschirrspüler nur an ein vollständig entlüftetes Rohrleitungsnetz an.
Kürzen oder beschädigen Sie den Zulaufschlauch nicht. Es besteht die Gefahr eines Kurzschlusses wegen stromführender Teile.
3.4. Wichtige Hinweise
VORSICHT! Verletzungsgefahr!
Es besteht Verbrühungsgefahr. Während des Betriebs können die berührbaren Oberflächen des Gerätes heiß werden.
▶ Gerät vor dem Ausräumen abkühlen lassen.
▶ Verwenden Sie nur das beiliegende oder in dieser Anleitung als geeignet beschriebene Zubehör.
▶ Verwenden Sie nur spülmaschinengeeignetes Geschirr. Achten Sie beim Geschirrkauf auf Kennzeichnungen wie „spülmaschinenfest“ oder „für die Geschirrspülmaschine geeignet“.
▶ Schließen Sie nach einem abgeschlossenen Spülvorgang die Tür des Gerätes wieder, da eine geöffnete Tür eine Stolpergefahr darstellen könnte.
Bei höherem Wasserdruck muss ggf. ein Druckminderungsventil montiert werden.
4. Lieferumfang
GEFAHR! Erstickungsgefahr!
Durch Einatmen oder Verschlucken von Folien oder Kleinteilen besteht Erstickungsgefahr.
▶ Halten Sie Verpackungen von Kindern fern.
Überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:
- Geschirrspüler
- Besteckkorb
- Trichter
- Messlöffel
• Montagematerial für die Frontblende - Bedienungsanleitung und Garantiedokumente
5. Geräteübersicht
5.1. Bedienpanel
1 Ein-/Aus-Taste
2 Kontrollleuchte Klarspüler auffüllen
3 Kontrollleuchte Regeneriersalz auffüllen
4 Displayanzeige
5 Programm-Taste
6 Alternativ-Programm-Taste
7 Startzeit-Taste
8 Start-/Pause-Taste: Programm wird unterbrochen/wiedergestartet

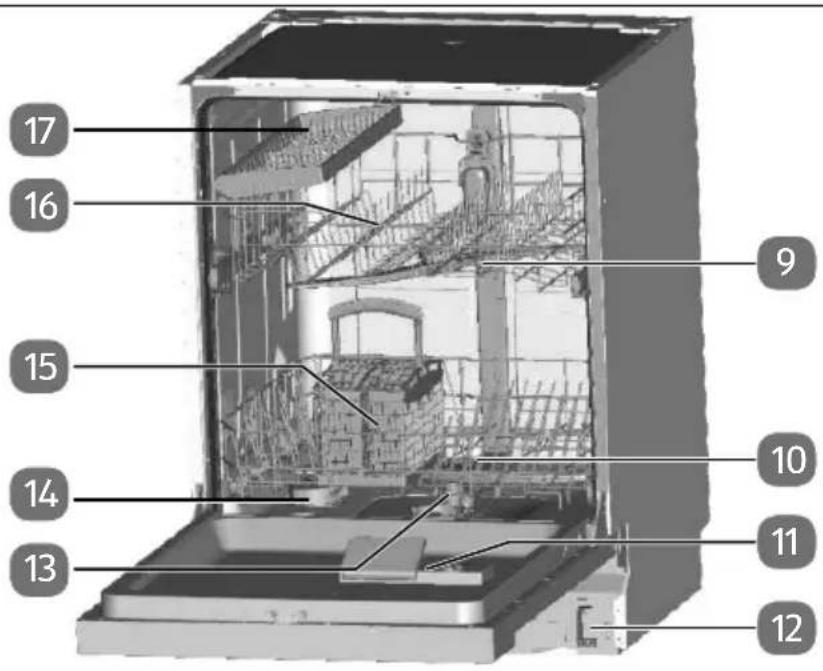

5.2. Geräteinnenraum
9 oberer Sprüharm
10 Geschirrkorb, unten
11 Reinigerfach/Klarspülerfach
12 Gerätejustage
13 unterer Sprüharm
14 Regeneriersalzbehälter
15 Besteckkorb
16 Geschirrkorb, oben
17 Besteckablage

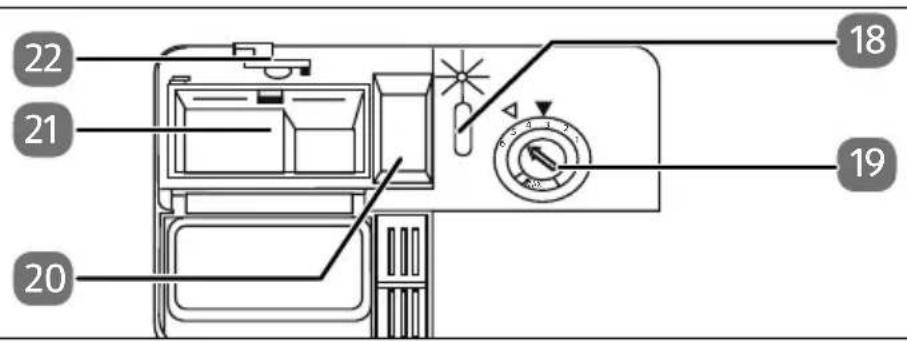

5.3. Reiniger-/Klarspülerfach
18 Klarspüleranzeiger
19 Klarspülerfachdeckel/ Dosierregler
20 Reinigerfach (Zusatz-Reiniger)
21 Reinigerfach
22 Deckelverriegelung
5.4. Displayanzeige
| Symbol/Anzeige Bedeutung | |
 | Intensiv-Programm läuft |
| Eco | ECO-Programm läuft |
 | Normal-Programm läuft |
| 60 Min-Programm läuft | |
 | Kurz-Programm läuft |
| Spül-Programm läuft | |
 | 3-in-1-Tab-Einstellung aktiv |
| Tastensperre aktiv | |
 | Oberer Sprüharm aktiviert |
| Unterer Sprüharm aktiviert | |
 | Restzeitanzeige; Zeitverzögerung; Fehlercode-Anzeige |
6. Installation
Sie benötigen zur Montage einen Kreuzschlitzschraubendreher.
GEFAHR!
Stromschlaggefahr und Sachschaden!
Es besteht die Gefahr durch elektrischen Schlag sowie von Sachschäden durch ein unsachgemäßes Anschließen des Gerätes.
Der Strom- und Wasseranschluss sollte ausschließlich durch Sachkundige vorgenommen werden.
In den folgenden Abschnitten werden die erforderlichen Schritte, den Geschirrspüler zu installieren, erläutert.

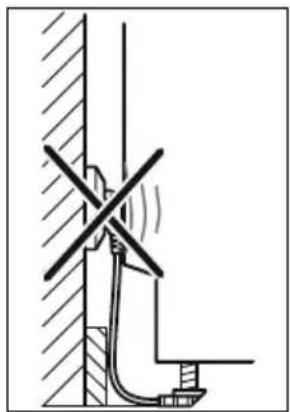

6.1. Aufstellen und Ausrichten
▶ Achten Sie darauf, dass das
Gerät beim Unterbau auf eine stabile, ebene Fläche in die Nähe eines Abflusses und Wasseranschlusses gestellt wird.

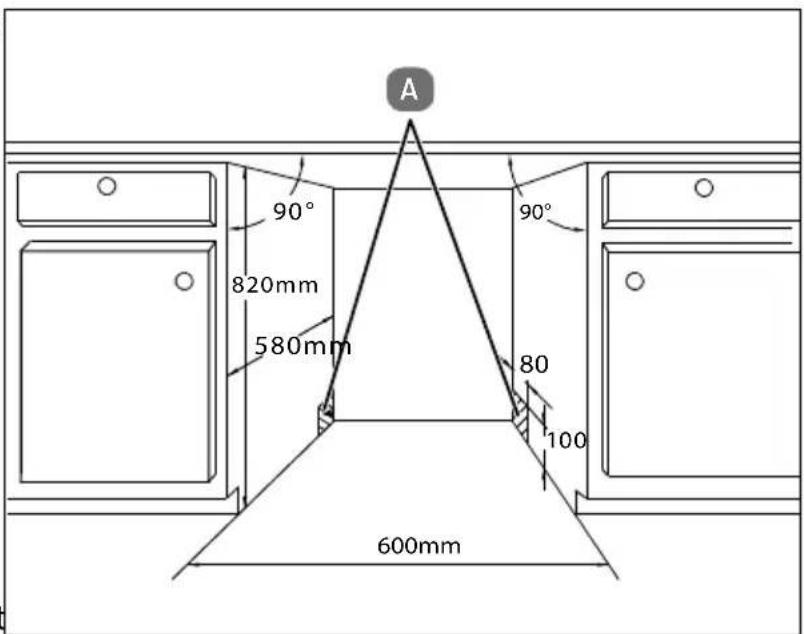

Achten Sie beim Einbau auf ausreichend Platz (siehe Abb.) und bereiten Sie die Einbaustelle vor, so dass Strom- und Wasserverbindungen A fachgerecht zur Verfügung stehen.
▶ Schließen Sie das Gerät erst
an eine ordnungsgemäß installierte, geerdete und elektrisch abgesicherte Steckdose an, wenn der Wasserzu- und -ablauf richtig vorgenommen wurde (siehe nächstes Kapitel). Die Steckdose muss mit mindestens 10 Ampere gesichert sein.
Der Netzstecker muss auch nach dem Einbau des Gerätes leicht zugänglich sein.
6.2. Wasseranschluss
ACHTUNG! Geräteschaden!
Beim unsachgemäßen Anschließen des Gerätes besteht die Gefahr, dass das Gerät beschädigt wird.
Kürzen oder beschädigen Sie den Zulaufschlauch nicht. Es besteht die Gefahr eines Kurzschlusses wegen stromführender Teile.
Der Schlauch muss knickfrei verlegt und sorgfältig angeschlossen werden.
Schließen Sie den Wasserzulaufschlauch an einen Kaltwasserhahn mit 3/4" Gewinde an. Sie können den Zulaufschlauch ebenso an einen Heißwasserhahn anschließen, wenn die Wassertemperatur 60°C nicht übersteigt.
Die Spüldauer wird dadurch um ca. 15 Minuten verringert.
▶ Schrauben Sie die Schlauchverbindung handfest fest. Der Wasserschlauch ist für einen Wasserdruck von ca. 10 bar ausgelegt. Wir empfehlen nach Benutzung den Wasserzulauf zuzudrehen, besonders dann, wenn Ihr Hausanschluss über keinen Druckminderer verfügt.
ACHTUNG! Sachschaden!
Es besteht die Möglichkeit eines Sachschaden durch ungewollten Wasseraustritt.
Drehen Sie den Wasserzulauf nach der Benutzung des Gerätes wieder zu, um ungewollten Wasseraustritt im Falle eines beschädigten Schlauches zu vermeiden.

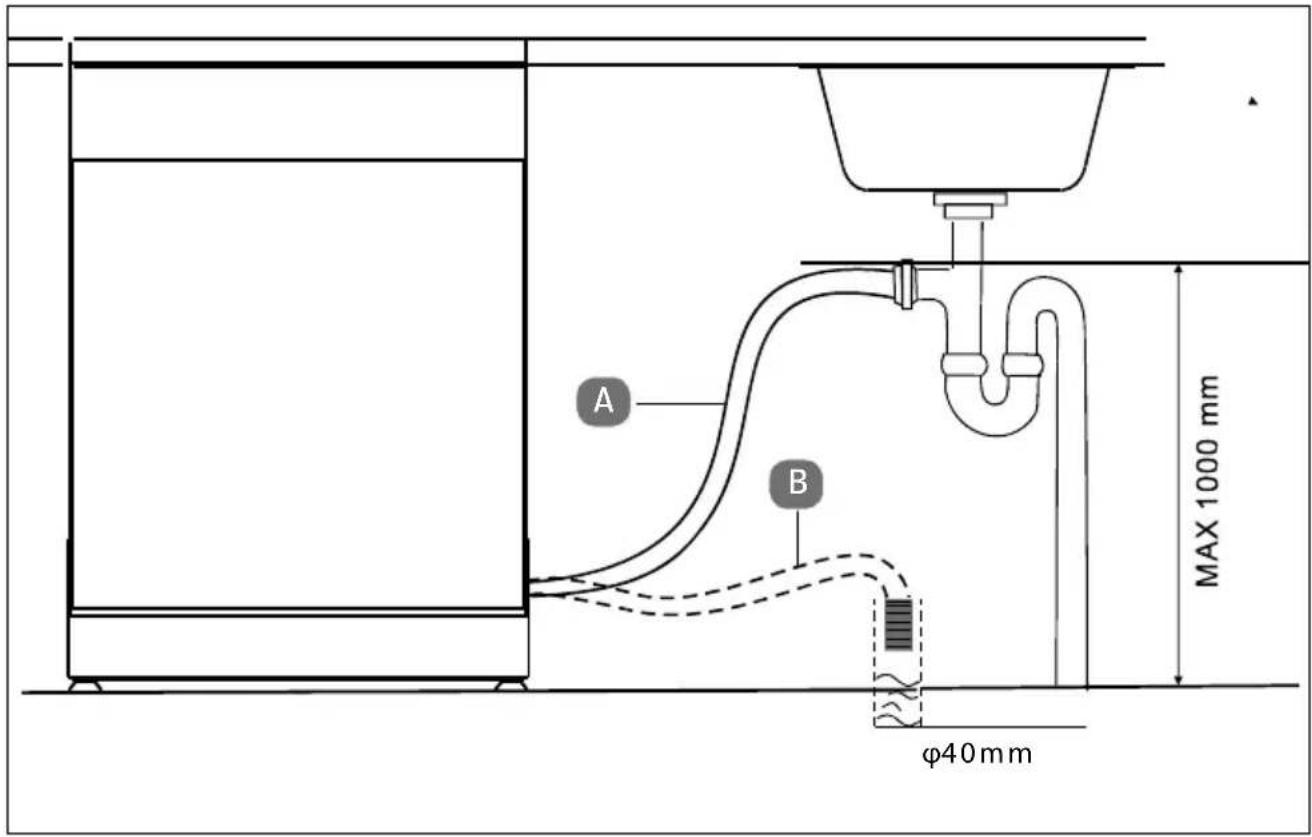

6.3. Wasserablauf anschließen
Sie können den Abflussschlauch auf unterschiedliche Weise anschließen:
- den Schlauch mit einem speziellen Anschluss am Abflussrohr oder A verbinden
• den Schlauch in ein Abflussrohr B einleiten.
ACHTUNG!
Sachschaden!
Es besteht die Möglichkeit eines Sachschaden durch ungewollten Wasseraustritt.
Beachten Sie, dass in jedem Fall der Abflussschlauch in einer maximalen Höhe von 100 cm in einen Abfluss eingeleitet wird, da sonst die Leistung der Pumpe beeinträchtigt würde.
Das Wasser muss immer frei ablaufen können:
Achten Sie darauf, dass der Ablaufschlauch nicht geknickt oder verdreht ist.
Das Schlauchende darf nicht im abgepumpten Wasser liegen.
▶ Verwenden Sie keinen Schlauch, der länger als vier Meter lang ist.
6.4. Kondenswasserschutz anbringen
Kleben Sie den beiliegenden Kunststoffstreifen auf die Unterseite der Arbeitsplatte. Der Klebestreifen verhindert Schäden an der Arbeitsplatte aufgrund heißer Dämpfe, die bei geöffneter Tür aus dem Geschirrspüler austreten.
6.5. Geschirrspüler ausrichten
▶ Schieben Sie das Gerät in die Einbaunische.
Überprüfen Sie mit einer Wasserwaage den waagerechten Stand im Gerät und an der Tür.
Richten Sie das Gerät mithilfe der äußeren Schraubfüße und der Justagevorrichtung in der Mitte waagerecht aus. Schrauben Sie die Füße so weit wie möglich mit Hilfe eines Schraubendrehers heraus. Beachten Sie die Symbole auf der Justagevorrichtung.
Das Gerät muss bis an den oberen Nischenrand ragen, um beim Öffnen der Tür nicht nach vorne zu kippen.
6.6. Montieren der Frontblende
Sie benötigen folgendes Werkzeug: Maßband, Kreuzschlitzschraubendreher, Schlitzschraubendreher, Inbusschlüssel, Bohrmaschine.
Entnehmen Sie die Maße einer geeigneten Frontblende der folgenden Abbildung.
- Zeichnen Sie die Bohrlöcher entsprechend der Angaben der oben stehenden Grafik auf die Frontblende.
Stellen Sie den Bohrtiefenanschlag der Bohrmaschine so ein, dass die Platte nicht durchbohrt werden kann. Bohren Sie die Positionen für die Schrauben mit einem Bohrer ( 2 mm) vor.
▶ Befestigen Sie die Montagehaken und Montagezapfen mit den Schrauben an der Frontblende.
Ziehen Sie das Gerät leicht aus der Einbaunische.
Hängen Sie die die Frontblende an der Tür des Geschirrspülers ein.
▶ Halten Sie die Frontblende fest und öffnen Sie die Tür des Geschirrspülers vorsichtig.
▶ Schrauben Sie die 4 Schrauben an den unten abgebildeten Positionen heraus und die Frontblende mit den 4 beiliegenden Schrauben an.
▶ Schieben Sie das Gerät wieder in die Einbaunische.
6.6.1. Türfederspannung nachstellen
Nach der Montage einer Frontblende muss die Türfederspannung ggf. erhöht werden.
Die Federspannung ist korrekt, wenn die geöffnete Tür in der horizontalen Position verbleibt.
▶ Stellen Sie mit einem Inbusschlüssel die Federspannung ein. Drehen Sie bei einem hohen Türgewicht nach rechts, um die Feder-spannung zu erhöhen. Stellen Sie die Feder-spannung für beide Seiten gleich ein.
7. Gerät vorbereiten
7.1. Salz in das Gerät einfüllen
Geschirrs pülsalz (Regeneriersalz) wird verwendet, um Wasser ab einer Wasserhärte von 1-2 „mittel“ zu enthärten.
▶ Füllen Sie grundsätzlich Geschirrspülsalz ein.
ACHTUNG! Sachschaden!
Es besteht die Möglichkeit eines Geräteschadens durch die verwendung falscher Salzzugabe.
▶ Verwenden Sie immer Geschirrspülsalz/Regeneriersalz, das für Geschirrspüler geeignet ist.
▶ Normales Haushaltssalz ist nicht geeignet und kann das Gerät beschädigen.
Entfernen Sie den Geschirrkorb10 und drehen Sie den Deckel vom Regenerier-salzbehälter ab.
▶ Füllen Sie vor der ersten Benutzung 500 ml Wasser in den Regeneriersalzbehälter 14.
Füllen Sie dann ca. 2 kg Geschirrspülsalz ein. Es ist normal, wenn eine geringe Menge Wasser aus dem Regeneriersalzbehälter austritt.
Nachdem der Behälter gefüllt ist, drehen Sie den Deckel im Uhrzeigersinn wieder fest.
Um Schäden am Gerät zu vermeiden, sollte direkt nach dem Befüllen mit Salz ein Spülprogramm gestartet werden (siehe Seite 30).
Je nach dem, wie schnell das Salz im Wasser aufgelöst wird, kann es sein, dass die Salzwarnanzeige Weiterhin angezeigt wird, nachdem Salz eingefüllt wurde.
Der Regeneriersalzbehälter muss generell erst aufgefüllt werden, wenn die Salzwannanzeige angezeigt wird.
Wenn sich Salzreste im Gerät befinden, starten Sie ein Schnellprogramm, um diese auszuspülen.
7.2. Salzverbrauch einstellen
Je nach der örtlichen Wasserhärte stellen Sie den benötigten Salzverbrauch ein.
Entnehmen Sie der nachstehenden Tabelle, welche Einstellung bei Ihrer örtlichen Wasserhärte notwendig ist.
Erkundigen Sie sich ggf. bei Ihrem Wasserversorgungsunternehmen wegen der Wasserhärte.
| Wasserhärtegrad | Bereich Displayanzeige | |
| dH(Grad deutscher Härte) | mmol/l(Millimol pro Liter) | |
| 0-8 0-1,1 weich Wasserhärte: H0 | ||
| 9-10 1,2-1,4 weich Wasserhärte: H1 | ||
| 11-12 1,5-1,8 mittel Wasserhärte: H2 | ||
| 13-15 1,9-2,1 mittel Wasserhärte: H3 | ||
| 16-20 2,2-2,9 mittel Wasserhärte: H4 | (Werkseinstellung) | |
| 21-26 3,0-3,7 hart Wasserhärte: H5 | ||
| 27-38 3,8-5 ,4 hart Wasserhärte: H6 | ||
| 39-62 5,5-8 ,9 hart Wasserhärte: H7 | ||
▶ Öffnen Sie die Gerätetür.
Drücken Sie die Taste, um das Gerät einzuschalten.
Drücken und halten Sie die Taste ⏻ und drücken Sie dann die Taste Ⓗ für ca. fünf Sekunden, bis ein Signalton ausgegeben wird und im Display die Wasserhärte blinkend angezeigt wird, um die Einstellungen vorzunehmen.
Drücken Sie die Taste mehrfach, um den Salzverbrauch gemäß oben stehender Tabelle einzustellen.
▶ Bestätigen Sie die Auswahl mit der Taste Ⓗ.
7.3. Klarspüler einfüllen
Klarspüler verhindert, dass sich Wassertropfen und –ablagerungen am Geschirr im letzten Teil des Spülprogramms bilden. Außerdem sorgt der Klarspüler dafür, dass das Geschirr besser und schneller trocknet.
Das Gerät kann flüssigen Klarspüler verarbeiten. Der Behälter 19 befindet sich neben dem Reinigerbehälter 21 auf der Innenseite der Tür. Die Kapazität des Klarspülbehälters liegt bei ca. 140 ml.
ACHTUNG!
Sachschaden!
Es besteht die Möglichkeit eines Geräteschadens durch die verwendung falscher Klarspülerzugabe.
▶ Füllen Sie nur reinen Klarspüler für Geschirrspülmaschinen ein. Klarspüler mit Wasch- oder anderen Zusätzen sind nicht geeignet.
▶ Öffnen Sie die Tür des Gerätes.
Drehen Sie den Deckel des Klarspülbehälters gegen den Uhrzeigersinn auf den linken Pfeil und nehmen Sie den Deckel ab.
Füllen Sie den Klarspüler bis zur Markierung „MAX“ ein. Achten Sie darauf, dass der Behälter nicht überläuft.
▶ Setzen Sie den Deckel mit der Pfeilspitze auf den linken Pfeil wieder auf und drehen Sie ihn mit dem Uhrzeigersinn auf den rechten Pfeil.
7.3.1. Klarspüler nachfüllen
Klarspüler muss nachgefüllt werden, wenn die Kontrollleuchte * aufleuchtet. Füllen Sie dann den Klarspüler wie oben beschrieben ein.
Um den Füllstand des Klarspülers zwischendurch kontrollieren zu können, befindet sich links neben der Öffnung des Klarspülbehälters die Füllstand anzeige 19 . Die Anzeige verändert sich je nach Füllstand des Behälters:
Voll
1/2
voll
1/4 voll – der Behälter sollte nachgefüllt werden.
Leer
Entfernen Sie überschüssigen Klarspüler nach dem Auffüllen mit einem feuchten Tuch und schließen Sie den Deckel.
7.3.2. Dosierung des Klarspülers einstellen
Der Dosierregler 19 befindet sich im Innern des Klarspülbehälters. Entfernen Sie dazu den Deckel.
Der Regler hat 6 Dosierstufen. Beginnen Sie zunächst mit der Stufe 4 und prüfen Sie, ob das gereinigte Geschirr Wasserflecken aufweist oder schlecht trocknet. Sollte dies der Fall sein, erhöhen Sie die Dosiermenge, indem Sie den Regler z. B. mit einer Münze auf eine höhere Stufe stellen.
Wenn das Geschirr matt oder Gläser „blind“ erscheint, reduzieren Sie die Menge des Klarspülers. Drehen Sie den Regler auf eine geringere Stufe.
7.4. Über Geschirrspülreiniger
WARNUNG! Verletzungsgefahr!
Reinigungsmittel sind Chemikalien und enthalten scharfe und ätzende Inhaltsstoffe.
▶ Halten Sie Reinigungsmittel fern von Kindern!
7.4.1. Reinigerarten
Der Geschirrspülreiniger sorgt dafür, dass sich Schmutz vom Geschirr und Besteck löst und entfernt wird. Verwenden Sie grundsätzlich für Geschirrspülmaschinen geeigneten Reiniger. Es gibt drei Sorten Geschirrspülreiniger:
- Reiniger mit Phosphat und Chlor
- Reiniger mit Phosphat und ohne Chlor
- Reiniger ohne Phosphat und ohne Chlor
Normalerweise befindet sich in Geschirrspülreiniger in pulverform kein Phosphat. Da Phosphat Wasser weicher macht, ist diese Funktion ohne dieses nicht gegeben. Füllen Sie dann in jedem Fall zusätzlich Geschirrspülsalz ein (siehe Seite 21). Falls ein Reiniger ohne Phosphat verwendet wird, erhöhen Sie die Dosis an Reiniger, um Wasser flecken am Geschirr und an Gläsern zu vermeiden.
Reiniger mit Chlor bleichen das Geschirr ein wenig. Farbflecken und Ränder werden ohne Chlor schlechter entfernt. In diesem Fall wählen Sie ein Spülprogramm mit einer höheren Temperatur.
7.4.2. Reinigerkonzentrate
Je nach chemischer Zusammensetzung kann man zwischen zwei Arten unterscheiden:
- Konventionelle, alkalische Reiniger mit ätzenden Komponenten
- Reiniger mit niedrigem Alkaligehalt und natürlichen Enzymen.
Ein „normales“ Spülprogramm in Verbindung mit einem Reinigerkonzentrat reduziert die Wasserverschmutzung und ist besser für das Geschirr. Diese Spülprogramme sind darauf abgestimmt, den Schmutz optimal zu lösen und können mit Reinigerkonzentrat die gleiche Wirkung erzielen wie ein „intensives“ Programm.
7.4.3. Reinigertabs
Die verschiedenen Bestandteile Reinigertabs (z. B. bei 3-in-1-Tabs Reiniger, Klarspüler, Salz) lösen sich zeitlich nacheinander auf. Durch die Kombination von mehreren Bestandteilen, ist ein separater Klarspüler und/oder Salz nicht mehr notwendig).
Je nach Tab, lösen sie sich bei kurzen Spülgängen nicht vollständig auf. Achten Sie darauf, dass die Tabs für das gewählte Spülprogramm geeignet sind und beachten Sie die Hinweise des Herstellers.
Beachten Sie auch Kap. „9.2. 3-in-1-Tabs-Funktion aktivieren“ auf Seite 32.
7.5. Reiniger einfüllen
Geschirrspülreiniger muss vor jedem Spülvorgang eingefüllt werden. Füllen Sie immer nur so viel Reiniger ein, wie in der Tabelle weiter unten gezeigt.
Das Gerät benötigt in der Regel weniger Reiniger als ein herkömmlicher Geschirrspüler. Meist reicht ein Esslöffel Reiniger aus, um eine komplette Ladung Geschirr zu spülen. Je nach Verschmutzungsgrad kann jedoch auch mehr benötigt werden.
Füllen Sie den Reiniger immer unmittelbar vor dem Spülvorgang ein, damit Geschirrspülpulver nicht feucht wird und sich später richtig löst.
Öffnen Sie die Tür des Gerätes.
▶ Falls der Deckel des Reinigerbehälter21 geschlossen ist, drücken Sie den Entriegelungsknopf. Der Deckel öffnet sich.
Füllen Sie Geschirrspülpulver oder einen Reinigertab in die Dosierkammer ein. Bei Vorwäsche: Wenn Sie Geschirrspülpulver verwenden, füllen Sie zusätzlich ca. 5 Gramm Pulver ein.
▶ Schließen Sie den Deckel des Geschirrspülfachs. Der Deckel muss einrasten und darf nicht wieder aufspringen.
7.6. Einräumen des Geschirrs und Bestecks
7.6.1. Allgemeines
▶ Verwenden Sie nur spülmaschinengeeignetes Geschirr und Besteck. Achten Sie beim Geschirrkauf auf Kennzeichnungen wie „spülmaschinenfest“ oder „für die Geschirrspülmaschine geeignet“.
▶ Verwenden Sie milden Reiniger, der auch für empfindliches Geschirr geeignet ist.
Entfernen Sie größere Speisereste vom Geschirr und weichen Sie eingetrocknete Speisereste ein. Es ist jedoch nicht notwendig, das Geschirr vor dem Spülgang unter fließendem Wasser abzuspülen.
Um Beschädigungen am Glas oder Besteck zu vermeiden, räumen Sie dieses nicht direkt nach Beenden des Spülprogrammes aus dem Geschirrspüler aus. Lassen Sie das Geschirr erst etwas abkühlen.
Räumen Sie hohle Gegenstände wie Tassen, Gläser, Pfannen etc. mit der Öffnung nach unten ein, so dass sich kein Wasser darin sammeln kann.
▶ Geschirr darf nicht ineinander liegen oder ein anderes Geschirrteil verdecken.
Räumen Sie große Geschirrteile in den Geschirrkorb.
Überladen Sie den Geschirrspüler nicht, um gute Reinigungsergebnisse zu erzie- len.
VORSICHT!
Verletzungsgefahr!
Es besteht Verletzungsgefahr durch spitze Gegenstände.
Platzieren Sie Messer und andere Gebrauchsgegenstände mit scharfen Spritzen horizontal, um Verletzungen zu vermeiden.
7.6.2. Nicht oder bedingt geeignetes Geschirr
Nicht geeignetes Geschirr
- Geschirr mit Elementen aus Holz, Horn, Perlmutt
- nicht hitzebeständige Kunststoffteile
• verbundene Geschirrteile - Zinngeschirr
- Kristallglas
- nicht rostfreie Stahlteile
Bedingt geeignetes Geschirr
- Einige Glasarten können nach vielen Spülgängen stumpf werden
- Silber- und Aluminiumteile können an Farbe verlieren
- Glasierte Formen können nach vielen Waschgängen verblassen
7.6.3. Beladeb eispiel Geschirr
Beladen Sie die Geschirrkörbe 10 und 16 wie in den Beispielen abgebildet. Geschirrteile sollten an den vorgesehenen Stellen platziert werden, um das beste Reinigungsergebnis zu erzielen.
1) Gläser
2) Tassen
3) Untertassen
4) große Schüssel
5) kleine Schüssel
6) Große Teller
7) Suppenteller
8) Dessertteller
9) kleine Schüssel
10) große Platte
11) kleine Platte
7.6.4. Beladen mit Töpfen
Falls die Halterungen für Teller nicht benötigt werden, können diese nach unten geklappt werden, um Platz für z. B. Töpfe zu schaffen.
7.6.5. Beladebeispiel Best eckablage
Essbesteck sollte vorrangig in der Besteckablage 17 platziert werden. Lange und scharfe Messer müssen, um Verletzungen zu vermeiden, horizontal platziert werden.
12) Suppenlöffel
13) Messer
14) Servierlöffel
7.6.6. Besteckkorb
▶ Stellen Sie den Besteckkorb in den unteren Geschirrkorb.
Bei stark verschmutzten Besteckteilen stecken Sie die Besteckteile in den Korbaufsatz, damit die einzelnen Besteckteil sich nicht berühren und besser von den Sprühstrahlen erreicht werden.
VORSICHT! Verletzungsgefahr!
Es besteht Verletzungsgefahr durch spitze Gegenstände.
Platzieren Sie Messer und andere Gebrauchsgegenstände mit scharfen Spritzen horizontal im ausziehbaren Besteckkorb, um Verletzungen zu vermeiden.
Achten Sie darauf, dass die scharfe Seite des Bestecks immer nach unten zeigt und dass kein Teil durch den Korb drückt.
7.7. Verstellen des oberen Geschirrkorbs
Sie können den oberen Geschirrkorb in der Höhe verstellen, um mehr Platz für höhere Geschirrteile zu bekommen. Sie können den oberen Geschirrkorb in zwei Positionen verstellen.
Ziehen Sie den Geschirrkorb heraus und setzen die oberen Rollen in die Führungsschiene (mehr Platz im unteren Geschirrkorb).
Ziehen Sie den Geschirrkorb heraus und setzen die unteren Rollen in die Führungsschiene (mehr Platz im oberen Geschirrkorb).
| Pro-gram | Georgetown für Ablauf | Wasserver-brauch [l] | ||||
| schwere Telle wie Topfe, Pfannen, Kasserollen und eingetrocknetes Ge-schirr | Vorsplien Haupstpulen (60°C) Spulien 1 Spulien 2 Heiß abspulien Trocknen | 5/25 (oder 3 in 1-Tab) | 194 1,2 15 | 180 0,8 11 | ||
| ECO* normale Telle wie Kleine Topfe, Tél-ler, Glaser und leicht verschmütete Pfannen | Vorsplien Haupstpulen (45°C) Spulien Trocknen | 5/25 (oder 3 in 1-Tab) | 180 0,8 11 | |||
| Leicht verschmütete Telle wie Tél-ler, Glaser, Schusseln und leicht ver-schmütete Pfannen | Vorsplien Haupstpulen (45°C) Spulien Trocknen | 5/20 | 176 0,75 1 l,5 | |||
Die folgende Tabelle zieg die verschiedenen Spüllprogramme und ihre Annendungen. Stellen Sie ein möglichst energiesparen- des oder schelles Programm wie z. B. das Programm "ECO" oder "Kurz".
8. Programmwahlen
| Programm | Geeignet für Ablauf | Reiniger (Vorspülen/Hauptspülen) | Zeit [min] | Energie-verbrauch [kWh] | Wasserver-brauch [l] | |
| 1h | leicht und normal verschmutztes Geschirr und Gläser | Spülen 1Spülen 2Hauptspülen (60 °C)Trocknen | 5/20 60 0,9 9,5 | |||
| Kurz | leicht verschmutzte Teile, die nicht getrocknet werden müssen | Hauptspülen (40 °C)Heiß abspülen | 15 42 0,5 6 | |||
| Abspülen verschmutzter Teile, die Sie später am Tag reinigen wollen. | Vorspülen – 9 0,01 | 5 |
* Das Programm ECO wird für den Testlauf nach EN 50242 verwendet. Als Klarspülereinstellung wird Position 5 empfohlen.
9. Geschirrspüler bedienen
- Öffnen Sie das Gerät und beladen es und bereiten wie zuvor beschrieben den Betrieb vor.
Füllen Sie den Reiniger, Klarspüler und ggf. Salz je nach gewünschtem Programm ein.
▶ Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Steckdose an. Die Netzspannung muss den technischen Daten des Gerätes entsprechen.
Drehen Sie den Wasserzulauf vollständig auf.
▶ Schließen Sie die Tür.
▶ Schalten Sie das Gerät durch Drücken der Taste ein.
Drücken Sie die Taste Ⓓ mehrfach, um das gewünschte Programm auszuwählen (siehe „8. Programm wählen“ auf Seite 30).
Das Gerät startet.
Während des Betriebs werden im Display die Reinigungsprogramme durch Symbole und die verbleibende Restzeit angezeigt.
• Symbol blinkt: Programmpause
• Symbol leuchtet dauerhaft: Programm läuft
- alle Symbole blinken: vom Stromnetz trennen, Service informieren
Drücken Sie die Taste 🔊 nach dem Spülvorgang, um das Gerät auszuschalten.
9.1. Programm wechseln
Sie können das Programm wechseln, wenn das Gerät seit kurzer Zeit in Betrieb ist. Läuft die Maschine bereits länger, muss Reiniger und ggf. Klarspüler nachgefüllt werden.
Drücken Sie die Taste ⏻, um das Programm zu unterbrechen.
Drücken Sie die Taste ⏻ erneut, um das Gerät wieder einzuschalten.
Drücken Sie die Taste Ⓓ mehrfach, um das gewünschte Programm auszuwählen.
9.2. 3-in-1-Tabs-Funktion aktivieren
Wenn Sie 3-in-1 Tabs zur Reinigung des Geschirrs verwenden, aktivieren Sie die 3-in-1-Tabs-Funktion.
▶ Schalten Sie das Gerät durch Drücken der Taste 🔊 ein.
Wählen Sie wie unter „7.2. Salzverbrauch einstellen“ auf Seite 22 beschrieben, einen weichen Wasserhärtegrad ein.
Drücken Sie die Taste ALT bis das Symbol blinkt.
Drücken Sie dann die Taste zur Bestätigung und das Symbol leuchtet dauerhaft.
Die Funktion ist nun aktiviert und Sie benötigen solange die Funktion aktiviert ist, keinen Zusatz von Salz oder Klarspüler.
9.2.1. 3-in-1-Tabs-Funktion ausschalten
Wenn Sie wieder mit herkömmlichen Reiniger spülen möchten, schalten Sie die 3-in-1-Tabs-Funktionaus.
Drücken Sie die Taste, um die Funktion auszuschalten.
Drücken Sie die Taste ⏻ erneut, um das Gerät wieder einzuschalten.
Das Symbol ist erloschen.
▶ Füllen Sie Salz und Klarspüler wie vorne beschrieben in die jeweiligen Behälter ein.
▶ Stellen Sie die Wasserhärte entsprechend der zur Verfügung stehenden Wasserqualität ein.
Spülen Sie die Maschine im ECO Programm für drei Durchgänge ohne Beladung durch (siehe „8. Programm wählen“ auf Seite 30).
Die Spülmaschine ist nun für den Betrieb mit herkömmlichen Geschirrreinigern bereit.
9.3. Kindersicherung aktivieren
Sie können als Kindersicherung die Tasten sperren.
▶ Schalten Sie das Gerät durch Drücken der Taste 🔊 ein.
Drücken und halten Sie die Tastens und für ca. drei Sekunden gleichzeitig, um die Tastensperre zu aktivieren.
Das Symbol ☐blinkt zunächst und leuchtet dann dauerhaft, solange die Tastensperre aktiviert ist.
Um die Tastensperre auszuschalten, drücken und halten Sie die beiden Tasten ^ALT und erneut, bis das Symbol ehischt.
9.4. Sprüharmfunktionen bestimmen
Sie können für ein Programm bestimmen, welcher Spüharm arbeiten soll.
▶ Schalten Sie das Gerät durch Drücken der Taste 🔊 ein.
Rufen Sie das gewünschte Programm wie oben beschrieben auf.
Drücken Sie die Taste ^ALT mehrfach, bis das Symbol der Spülzone angezeigt wird: Oberer Sprüharm / unterer Sprüharm oder beide.
Das Gerät startet.
9.5. Öff nen während des Betriebes
Die Tür kann während eines laufenden Programmes geöffnet werden, um zusätzliches Geschirr einzuräumen bzw. welches zu entnehmen. Dies ist nur effizient, wenn das Programm erst kurze Zeit läuft, da ansonsten das neu eingeräumte Geschirr u. U. nicht mehr vollständig gereinigt wird.
VORSICHT!
Verletzungsgefahr!
Heißes Wasser/heißer Dampf kann austreten und zu Verbrennungen führen, wenn die Tür während eines laufenden Programms geöffnet wird.
- Öffnen Sie die Tür nicht sofort vollständig, sondern warten Sie ca. 3 Sekunden, bis der Sprüharm nicht mehr rotiert und öffnen dann die Tür vollständig.
Drücken Sie die Taste ☐, um das Programm zu unterbrechen. Warten Sie ca. 3 Sekunden, bis der Sprüharm nicht mehr rotiert und öffnen dann die Tür vollständig.
Bei geöffneter Tür während des Betriebs wird im Display E1 angezeigt.
Räumen Sie zusätzliches Geschirr ein bzw. entnehmen Sie Geschirrteile.
▶ Schließen Sie die Tür und drücken Sie die Taste erneut, um das Programm fortzusetzen.
Das Programm fährt nach kurzer Zeit fort.
9.6. Startzeitvorwahl verwenden
Sie können ein Spülprogramm zeitversetzt zu einem späteren Zeitpunkt starten. Wählen Sie zwischen 1 bis 24 Stunden Startverzögerung.
▶ Schalten Sie das Gerät durch Drücken der Taste ein.
Wählen Sie das gewünschte Programm (siehe „8. Programm wählen“ auf Seite 30 ff).
Drücken Sie anschließend die Taste ⏻ mehrfach, bis im Display die gewünschte Startverzögerung angezeigt wird.
Das Gerät startet automatisch nach der eingestellten Verzögerungszeit.
9.7. Ende des Spülprogramms
VORSICHT!
Verbrennungsgefahr!
Heißes Wasser/heißer Dampf kann austreten und zu Verbrennungen führen, wenn die Tür während eines laufenden Programms geöffnet wird.
- Öffnen Sie die Tür nicht sofort vollständig, sondern warten Sie, bis sich das Gerät abgekühlt hat.
VORSICHT!
Verletzungsgefahr!
Es besteht Stolpergefahr durch die geöffnete Tür.
▶ Schließen Sie nach einem abgeschlossenen Spülvorgang die Tür des Gerätes wieder.
Nachdem das Programm beendet ist, ertönt eine Folge von Signaltönen.
▶ Schalten Sie das Gerät durch Drücken der Taste 🔊 aus.
Drehen Sie den Wasserzulauf ab und öffnen dann die Tür ein Stück.
Warten Sie noch einige Zeit mit dem Ausräumen des Bestecks/Geschirrs, damit das Geschirr schneller trocknet und die Hitze entweichen kann.
Entnehmen Sie das Geschirr und das Besteck. Es ist normal, wenn das Gerät im Innern feucht ist.
Entnehmen Sie erst das Geschirr aus dem unteren Geschirrkorb, dann aus dem oberen, um zu vermeiden, dass Wasser auf das untere Geschirr tropft.
10. Reinigung und Wartung
GEFAHR!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
▶ Vor jeder Reinigung oder Wartung unbedingt den Netzstecker ziehen.
10.1. Filtersystem
Das Filtersystem verhindert, dass größere Speisereste und kleine Teile den Wasserablauf verstopfen und das Gerät beschädigen.
Der Filter besteht aus drei Teilen:
23 grober Filter, der große Teile, wie z. B. Glas, zurückhält
24 Feinfilter für kleine Partikel
25 Hauptfilter.
ACHTUNG!
Gefahr von Geräteschaden!
Der Betrieb ohne Filter führt zu Beschädigung des Gerätes.
▶ Starten Sie das Gerät nie ohne eingesetzes Filtersystem!
Ein falsch installierter Filter kann das Gerät oder Geschirr beschädigen.
10.1.1. Filter reinigen
Damit das Gerät jederzeit seine volle Spülkraft behält, muss der Filter in regelmäßigen Abständen gereinigt werden.
Um den Filter zu entnehmen, drehen Sie den Feinfilter entgegen dem Uhrzeigersinn ab.
▶ Entnehmen Sie den Feinfilter.
Entnehmen Sie ebenso den Hauptfilter.
Spülen Sie die Filter unter fließendem Wasser ab und reinigen Sie sie mit einer Bürste gründlich. Prüfen Sie nach jedem Spülvorgang, ob größere Teile den Filter blockieren und entfernen Sie sie umgehend.
Um das Filtersystem wieder einzusetzen, gehen Sie in umgekehrter Reihenfolge vor.
10.2. Gerät reinigen
Reinigen Sie das Äußere des Gerätes mit einem feuchten Tuch und mit mildem Reinigungsmittel. Verwenden Sie keine scharfen Mittel oder Scheuermilch sowie spitze Gegenstände, um das Gerät zu reinigen. Kratzende Materialien wie z. B. Stahlwolle oder Schwämme mit Scheuerseite sind ebenfalls nicht geeignet.
▶ Reinigen Sie die Tür des Gerätes mit einem feuchten Tuch. Achten Sie darauf, dass dabei keine Feuchtigkeit in die Elektronik des Türverschlusses eindringt, um das Gerät nicht zu beschädigen.
Achten Sie beim Bedienfeld ebenfalls darauf, dass keine Feuchtigkeit mit der Elektronik in Berührung kommt. Verwenden Sie keine Sprühreiniger!
Der Sprüharm im Innern des Gerätes kann entfernt werden, um ihn zu reinigen. Heben Sie diesen dazu leicht an und entnehmen Sie ihn. Reinigen Sie den Sprüharm unter fließendem Wasser und vergewissern Sie sich, dass die Öffnungen nicht verstopft sind. Setzen Sie ihn danach wieder ein.
Im Innern des Anschlusses für den Wasserzulauf befindet sich ein Filter. Dieser kann mit einer Zange entnommen und gereinigt werden. Setzen Sie den Filter danach wieder ein.
11. Gefrierschutz
Bei Betrieb in kalter Umgebung, z. B. während der Wintermonate befolgen Sie nach jedem Waschvorgang folgende Hinweise, um ein Einfrieren zu verhindern:
Ziehen Sie den Netzstecker aus der Netzsteckdose.
Drehen Sie die Wasserzufuhr ab und trennen Sie den Wasserschlauch vom Wassereinlassventil.
▶ Lassen Sie das Wasser aus Schlauch und Ventil ablaufen (z. B. in einen Eimer).
▶ Schließen Sie den Schlauch wieder an das Wassereinlassventil an.
Entnehmen Sie das Filtersystem am Geräteboden und saugen Sie mit einem Lappen oder Schwamm das zurückbleibende Wasser vom Geräteboden auf.
ACHTUNG!
Gefahr von Geräteschaden!
Das Gerät kann bei unsachgemäßen Umgang beschädigt werden.
Wenden Sie sich an den Kundendienst oder eine ähnlich qualifizierte Person, falls das Gerät wegen Vereisung nicht funktionieren sollte.
12. Längere Nichtverwendung
▶ Führen Sie einen Spüldurchgang ohne Beladung durch.
Ziehen Sie den Netzstecker aus der Steckdose.
▶ Drehen Sie den Wasserzuflauf ab.
Lassen Sie die Gerätetür leicht geöffnet, um ggf. Geruchsbildung zu vermeiden und die Dichtung zu schonen.
13. Gerät transportieren
VORSICHT!
Verletzungsgefahr!
Hohes Gewicht des Gerätes. Es besteht die Gefahr von Verletzungen durch Überheben.
▶ Transportieren Sie das Gerät mindestens mit einer weiteren Person.
Transportieren Sie das Gerät nach Möglichkeit immer senkrecht. Ggf. ist ein Transport auch auf dem Geräterücken möglich.
14. Fehlerbehebung
| Technische Störungen | ||
| Das Gerät startet nicht. Sicherung defekt oder Fl-Schutzschalter ausgelöst | Wechseln Sie die Sicherung bzw. schalten Sie den Fl-Schutzschalter wieder ein. | |
| Gerät ist nicht eingeschaltet | Schalten Sie das Gerät ein. | |
| Tür des Gerätes ist nicht vollständig geschlossen | Schließen Sie die Tür korrekt. | |
| Das Wasser wurde nicht aus dem Geschirrspüler gepumpt. | Wasserablaufschlauch ist geknickt | Verlegen Sie den Schlauch so, dass dieser nicht geknickt ist. |
| Filter verstopft Reinigen Sie den Filter regelmäßig. | ||
| Wasserablaufschlauch verstopft. | Prüfen Sie den Wasserablaufschlauch. Achten Sie darauf, dass der Wasserablaufschlauch ordnungsgemäß installiert ist. | |
| Allgemeine Störungen | ||
| Schaum im Gerät Falscher | Reiniger Benutzen Sie nur | Reiniger, der für Haushaltsgeschirrspülmaschinen geeignet ist. Wenn Schaum entstanden ist, öffnen Sie das Gerät und warten Sie einige Zeit, bis der Schaum verschwunden ist. Starten Sie dann den Waschgang „Schnell“ ohne Reiniger, um Reinigerreste zu entfernen. |
| Verschütteter Klarspüler Entfernen Sie den Klarspüler umgehend. | ||
| Fleckiges Gerätezubehör | Reiniger mit Farbzusätzen wurde verwendet. | Verwenden Sie nur Reiniger ohne Farbzusätze. |
| Weiße Ablagerungen im Innern des Gerätes | Hartes/kalkhaltiges Leitungswasser | Reinigen Sie das Gerät mit einem feuchten Schwamm mit etwas Reiniger für Geschirrspüler. Tragen Sie Gummihandschuhe während des Reinigens. Verwenden Sie immer nur Reiniger für Haushaltsgeschirrspüler. |
| Rostflecken auf dem Essbesteck | Das betroffene Besteck ist nicht rostfrei. | |
| Es wurde kein Programm gestartet, nachdem Salz eingefüllt wurde. | Starten Sie immer das Schnell-Programm ohne Geschirr, nachdem Sie Salz hinzugefügt haben. | |
| Geräusch | ||
| Klopfendes/Rasselndes Geräusch im Gerät | Der Sprüharm stößt gegen Geschirr bzw. gegen ein Teil im Geschirrkorb oder ein Teil des Geschirrs sitzt nicht fest im Korb. | Stoppen Sie das Programm und ordnen Sie das Geschirr anders an. |
| Unbefriedigendes Spülergebnis | ||
| Das Geschirr ist nicht sauber. | Das Geschirr wurde nicht korrekt eingeräumt. | Siehe Abschnitt „7.6. Einräumen des Geschirrs und Bestecks“ auf Seite 26. |
| Das Geschirr ist nicht sauber. | Das gewählte Programm war nicht geeignet. | Wählen Sie ein intensiveres Programm (siehe Kapitel „8. Programm wählen“ auf Seite 30. |
| Das Geschirr ist nicht sauber. | Es wurde nicht genug Reiniger verwendet. | Verwenden Sie mehr oder einen anderen Reiniger. |
| Geschirrteile blockieren den Weg des Sprüharms. | Ordnen Sie das Geschirr anders an, so dass sich der Sprüharm frei bewegen kann. | |
| Der Filter ist nicht oder nicht richtig eingelegt. | Reinigen und/oder legen Sie den Filter richtig ein. Reinigen Sie außerdem den Sprüharm (siehe „„10.2. Gerät reinigen“ auf Seite 37“). | |
| Die Gläser sind fleckig. Ko | mbination von wei-chem Wasser und zu viel Reiniger. | Verwenden Sie weniger Reiniger, wenn Sie weiches Wasser haben und nutzen sie das kürzeste Waschprogramm, um Gläser richtig zu reinigen. |
| Schwarze oder graue Flecken auf dem Geschirr | Aluminiumbesteck/-zubehör ist mit den Tellern in Berührung gekommen. | Verwenden Sie einen milden Reiniger, um die Flecken zu entfernen. |
| Im Reinigerfach befindet sich nach dem Spülgang noch Reiniger. | Der Deckel des Reinigerfa-ches wurde von Geschirr blockiert. | Ordnen Sie das Geschirr anders an. |
| Unbefriedigendes Trocknungsergebnis | ||
| Das Geschirr wird nicht getrocknet. | Das Geschirr wurde nicht korrekt eingeräumt. | Räumen Sie das Geschirr ein, wie im Kapitel „Einräumen des Geschirrs und Bestecks“ beschrieben. |
| Zu wenig Klarspüler Verwen | den Sie mehr Klar-spüler/Füllen Sie das Klar-spülerfach auf. | |
| Das Geschirr wird nicht getrocknet. | Das Geschirr wurde zu früh entnommen. | Entnehmen Sie das Geschirr nicht direkt, nachdem das Programm beendet ist. Öffnen Sie die Tür etwas, damit der Dampf entweichen kann. Entnehmen Sie das Geschirr, wenn es noch leicht warm ist. |
| Falsches Programm gewählt | In Programmen mit kurzer Laufzeit, ist die Temperatur kürzer. Wählen Sie ein Programm mit längerer Laufzeit und höherer Temperatur. | |
15. Fehlermeldungen
| Fehlercode | Ursache Mögliche Behebung | |
| E1 Tür ist während des Betriebs geöffnet. | Tür sorgfältig schließen. | |
| E2 Wasserzufuhr nicht gewährleistet | Achten Sie darauf, dass der Wasserzulauf korrekt angeschlossen ist.Öffnen Sie den Wasserzulauf oder erhöhen Sie den Wasserdruck, wenn der Wasserzulauf nicht komplett geöffnet ist. | |
| E3 Wasserablauf nicht gewährleistet | Achten Sie darauf, dass dder Wasserablauf korrekt angeschlossen ist. | |
| E4 Temperatursensor hat ausgelöst | Kontaktieren Sie den Kundendienst. | |
| E5 Zu viel Wasser, Wasser läuft aus | Drehen Sie die Wasserversorgung ab.Wenn sich Wasser auf dem Geräteboden durch Überfüllung befindet, entfernen Sie das Wasser vor einem erneuten Start des Geschirrspülers. | |
| E7 Übermäßiges Heizen Kontaktieren Sie den Kundendienst. | ||
| E8 Wasserzufuhr gestört. Reinigen Sie die Sprüharme. | ||
16. Entsorgung
Verpackung
Ihr Gerät befindet sich zum Schutz vor Transport schäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschönend entsorgt und einem fachgerechten Recycling zugeführt werden können.
Gerät
Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.
Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.
Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.
Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.
Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.
17. Technische Daten
Stromversorgung 220-240V \~ 50 Hz
Leistungsaufnahme 1850 W
Energieeffizienzklasse A+++ (Spülgang Eco)
Energieverbrauch (Jahr) 231 kWh (280 Spülgänge Eco)
Wasseraufnahme (Jahr) 3080 litre I (Spülgang Eco)
Reinigungseffizienz A
Trocknungseffizienz A
Geräuschpegel 47 dB (A) re 1 pW
Kapazität bis zu 12 Geschirrsets
Einlasswasserdruck 0,04 – 1,0 MPa (0,4 – 10 Bar)
Heißwasser Anschluss max. 61°C
Schutzklasse I
Abmessungen (B x H x T) 59,6 x 81,5 x 57,8 cm
Gewicht ca. 40 kg
Länge des Zulaufschlauchs 1500 mm
Länge des Wasserablaufschlauchs 1400 mm
Technische Änderungen und Druckfehler vorbehalten!
Inverkehrbringer: MEDION AG, Am Zehnthof 77, 45307 Essen, Germany
18. Konformitätsinformation
CE Hiermit erklärt die Medion AG, dass das Produkt MD 37107 mit den folgenden europäischen Anforderungen übereinstimmt:
• EMV-Richtlinie 2014/30/EU
• Niederspannungsrichtlinie 2014/35/EU
- Öko-Design Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU.
Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity.
19. Impressum
Copyright © 2016
Stand: 01-09-2016
Alle Rechte vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
Das Copyright liegt bei der Firma:
Medion AG
Am Zehnthof 77
45307 Essen
Deutschland
Technische und optische Änderungen sowie Druckfehler vorbehalten.
Die Bedienungsanleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal zum Download zur Verfügung.
Sie können auch den unten stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
| URL QR Code | ||
| DE w | www.medion.com/de/service/start/ |  |
| AT w | www.medion.com/at/service/start/ |  |
20. Allgemeine Garantiebedingungen
20.1. Allgemeines
Die Laufzeit der Garantie beträgt 24 Monate und beginnt am Tag des Kaufs des Produktes. Die Garantie bezieht sich auf Material- und Produktionsschäden aller Art, die bei normaler Verwendung auftreten können.
Bitte bewahren Sie den originalen Kaufnachweis gut auf. Der Garantiegeber behält sich vor, eine Garantiereparatur oder eine Garantiebestätigung zu verweigern, wenn dieser Nachweis nicht erbracht werden kann.
Bitte stellen Sie sicher, dass Ihr Gerät im Falle einer notwendigen Einsendung transportsicher verpackt ist. Sofern nichts anderes vermerkt ist, tragen sie die Kosten der Einsendung sowie das Transportrisiko. Für zusätzlich eingesendete Materialien, die nicht zum ursprünglichen Lieferumfang des Produktes gehören, übernimmt der Garantiegeber keine Haftung.
Bitte überlassen Sie dem Garantiegeber mit dem Gerät eine möglichst detaillierte Fehlerbeschreibung. Zur Geltendmachung ihrer Ansprüche bzw. vor Einsendung, kontaktieren sie bitte die Hotline des Garantiegebers oder das Service Portal. Sie erhalten dort Informationen über die weiteren Schritte.
Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Gewährleistungsansprüche und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb des Produktes durch den Endkunden erfolgte.
20.1.1. Umfang
Im Falle eines durch diese Garantie abgedeckten Defekts an ihrem Produkt gewährleistet der Garantiegeber mit dieser Garantie die Reparatur oder den Ersatz des Produktes. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt dem Garantiegeber. Insoweit kann dieser nach eigenem Ermessen entscheiden, das zur Garantiereparatur eingesendete Gerät durch ein generalüberholtes Gerät gleicher Qualität zu ersetzen.
Für Batterien oder Akkus wird keine Garantie übernommen, gleiches gilt für Verbrauchsmaterialien, d.h. Teile, die bei der Nutzung des Gerätes in regelmäßigen Abständen ersetzt werden müssen, wie z.B. Projektionslampe in Beamer.
Ein Pixelfehler (dauerhaft farbiger, heller oder dunkler Bildpunkt) ist nicht grundsätzlich als Mangel zu betrachten. Die genaue Anzahl zulässiger defekter Bildpunkte entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.
Für eingebrannte Bilder bei Plasma- oder LCD-Geräten, die durch unsachgemäße Verwendung des Gerätes entstanden sind, übernimmt der Garantiegeber keine Garantie. Die genaue Vorgehensweise zum Betrieb Ihres Plasma- bzw. LCD-Gerätes entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.
Die Garantie erstreckt sich nicht auf Wiedergabefehler von Datenträgern, die in einem nicht kompatiblen Format oder mit ungeeigneter Software erstellt wurden. Sollte sich bei der Reparatur herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, behält sich der Garantiegeber das Recht vor,
die anfallenden Kosten in Form einer Handling Pauschale sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in Rechnung zu stellen. Hierüber werden Sie als Kunde vorab informiert; es obliegt Ihnen diesem Vorgehen zuzustimmen oder abzulehnen.
20.1.2. Ausschluss
Für Versagen und Schäden, die durch äußere Einflüsse, versehentliche Beschädigungen, unsachgemäße Verwendung, am Produkt vorgenommene Veränderungen, Umbauten, Erweiterungen, Verwendung von Fremdteilen, Vernachlässigung, Viren oder Softwarefehler, unsachgemäßen Transport, unsachgemäße Verpackung oder Verlust bei Rücksendung des Produktes entstanden sind, übernimmt der Garantiegeber keine Garantie.
Die Garantie erlischt, wenn der Fehler am Gerät durch Wartung oder Reparatur entstanden ist, die durch jemand anderen als durch einen vom Garantiegeber autorisierten Servicepartner durchgeführt wurde. Die Garantie erlischt auch, wenn Aufkleber oder Seriennummern des Gerätes oder eines Bestandteils des Gerätes verändert oder unleserlich gemacht wurden.
20.1.3. Service Hotline
Vor Einsendung des Gerätes an den Garantiegeber müssen Sie sich über die Service Hotline oder das Service Portal an uns wenden. Sie erhalten insoweit weitergehende Informationen, wie Sie Ihren Garantieanspruch geltend machen können.
Die Inanspruchnahme der Hotline ist ggf. kostenpflichtig.
Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft- bzw. Hardware, das Nachschlagen im Handbuch oder die Betreuung von Fremdprodukten.
20.2. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch
Soweit sich ein Anspruch auf Vorort Reparatur bzw. Vorort Austausch ergibt, gelten die besonderen Garantiebedingungen für die Vorort Reparatur bzw. Vorort Austausch für Ihr Produkt.
Zur Durchführung der Vorort Reparatur bzw. des Vorort Austauschs muss von Ihrer Seite Folgendes sichergestellt werden:
- Mitarbeitern des Garantiegebers, die zu vorgenanntem Zweck bei Ihnen eintreffen, soll uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten gewährt werden.
- Telekommunikationseinrichtungen, die von diesen Mitarbeitern zur ordnungsgemäßen Ausführung Ihres Auftrages, für Test- und Diagnosezwecke sowie zur Fehlerbehebung benötigt werden, müssen von Ihnen auf eigene Kosten zur Verfügung gestellt werden.
- Sie sind für die Wiederherstellung der eigenen Anwendungssoftware nach der Inanspruchnahme der Dienstleistungen durch den Garantiegeber selbst verantwortlich.
- Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der Inanspruchnahme der Dienstleistung durch den Garantiegeber selbst verantwortlich.
- Der kostenfreie Storno-Zeitraum für die Vorort Reparatur bzw. den Vorort Austausch beträgt mind. 48 Stunden, danach müssen die uns durch den verspäteten oder nicht erfolgten Storno entstandenen Kosten in Rechnung gestellt werden.
21. Service-Adressen
21.1. Deutschland
Weiße Ware
01805 - 699 666 01805 - 665 566
Multimedia
01805 - 633 466 01805 - 654 654
CE-Produkte
01805-633 633 01805-665 566
(0,14 €/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 €/Min.)
Mo. - Fr.: 07:00 - 23:00
Sa. - So.: 10:00 - 18:00
www.medion.de
@ Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact
21.2. Österreich
0810 - 001 048
(0,10 €/Min. aus dem Festnetz)
07242 - 939 675 92
Mo. - Fr.: 08:00 - 21:00
Sa. - So.: 10:00 - 18:00
www.medion.at
@ Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact
MEDION®
MEDION AG
45092 Essen
Deutschland
Hotline: 01805 - 699 666
Fax: 01805 - 665 566
(0,14 Euro/Minute aus dem dt. Festnetz,
Mobilfunk max. 0,42 Euro/Min.)
Bitte benutzen Sie das Kontaktformular unter:
