BEDIENUNGSANLEITUNG GZ8403 Guzzanti

Installations- und Gebrauchsanleitung

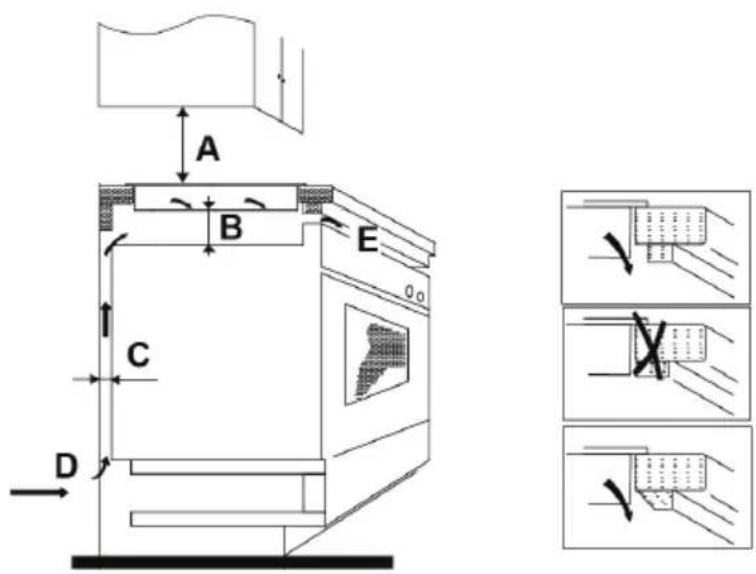

A(mm) B(mm) C(mm) D E
76050 m	mini 20 mini Air	intake Air exit	5 mm

A(mm) B(mm) C(mm) D E
76050 m	mini 20 mini Air	intake Air exit	5 mm

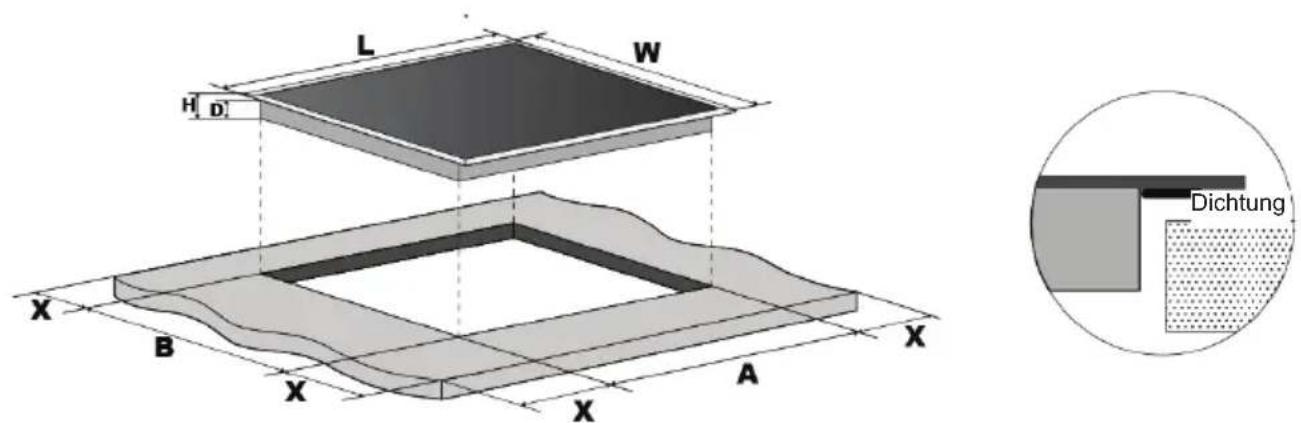

Modell L(mm) W(mm)		H(mm) D(mm) A(mm)		B(mm) X(mm)
GZ-8405/06	590 520	62 58 560	490 50mini
GZ-8404 5	90 520 62 58	560 490 50	mini
GZ-8403 5	90 520 62 58	560 490 50	mini
GZ-8402 5	90 520 62 58	560 490 50	mini
GZ-8401 2	88 520 62 58	268 500	mini
GZ-8304 5	90 520 52 48	560 490 50	mini
GZ-8303 5	90 520 52 48	560 490 50	mini
GZ-8302 5	90 520 52 48	560 490 50	mini
GZ-8301 2	88 520 52 48	268 500	mini

A(mm) B(mm) C(mm) D E
760 50 mini 20 mini Levegő			bemenet	Levegő kimenet 5 mm

Lesen Sie vor der Installation oder Verwendung dieses Gerätes bitte sorgfältig folgende Hinweise. Bewahren Sie diese Hinweise auf einem sicheren Platz für eventuelle Verwendung in der Zukunft.

Sicherheitshinweise

Ihre Sicherheit ist für uns wichtig. Lesen Sie diese Informationen vor der Verwendung des Kochfeldes.

Installation

Stromunfall

• Trennen Sie das Gerät vor der Pflege und Reinigung vom Stromnetz.
• Das Gerät muss an ein gut geerdetes Stromversorgungssystem angeschlossen werden.
- Änderungen des Stromanschlusses im Haushalt dürfen nur vom qualifizierten Techniker durchgeführt werden.
• Das Ignorieren dieser Hinweise kann zum Stromunfall oder Tod führen.

Schnittgefahr

• Passen Sie gut auf - die Kanten des Kochfeldes sind scharf.
• Das Ignorieren dieser Warnung kann zur ernsten Verletzung führen.

Wichtige Sicherheitshinweise

• Lesen Sie vor der Installierung oder Verwendung des Gerätes sorgfältig diese Hinweise.
• Stellen Sie brennbare Materialien nie auf das Gerät.
• Stellen Sie diese Informationen der Person, die für die Installation des Gerätes verantwortlich ist, zur Verfügung, denn auf diese Weise können Sie die Installationskosten senken.
• Dieses Gerät muss in Übereinstimmung mit diesen Hinweisen installiert werden, um Gefahr zu vermeiden.
• Dieses Gerät darf nur von einem qualifizierten Techniker installiert und richtig geerdet werden.
• Dieses Gerät muss an einen Kreis angeschlossen werden, der eine Abschaltvorrichtung enthält. Diese Abschaltvorrichtung muss komplettes Abschalten des Gerätes vom Stromnetz ermöglichen.
• Eine unsachgemäße Installierung des Gerätes kann zum Verlust der Garantie führen.

Betrieb und Bedienung

Stromunfallrisiko

• Verwenden Sie das gerissene Kochfeld nicht. Falls das Kochfeld gerissen ist, trennen Sie das Gerät sofort vom Stromnetz (Sicherung) und kontaktieren Sie einen qualifizierten Techniker.
• Schalten Sie das Kochfeld vor der Reinigung oder Pflege aus und trennen Sie es vom Stromnetz.
  • Das Ignorieren dieser Vorgehensweise kann Stromunfall oder Tod verursachen.

Gesundheitsbedrohung

• Dieses Gerät entspricht den Normen für elektromagnetische Sicherheit.
- Personen mit Herzschrittmacher oder anderen elektrischen Implantaten (wie Insulinpumpen) müssen jedoch einen Arzt oder Hersteller des Gerätes vor der Verwendung des Kochfeldes kontaktieren, um sich zu vergewissern, dass ihre Implantate vom elektromagnetischen Feld nicht beeinflusst werden.
• Das Ignorieren dieser Hinweise kann zum Tod führen.

Verbrennungsrisiko

• Während der Verwendung sind zugängliche Teile des Gerätes ausreichend heiß, um Verbrennungen zuzufügen.
• Körperteile, Kleidung oder andere Gegenstände außer dem geeigneten Kochgeschirr dürfen mit dem Kochfeld nicht in Berührung kommen, solange seine Oberfläche nicht ausreichend kalt ist.
• Warnung: Magnetische Metallgegenstände, die am Körper getragen werden, können heiß werden, wenn sie in die Nähe des Kochfeldes gelangen. Gegenstände aus Gold oder Silber werden dagegen nicht beeinflusst.
  • Halten Sie Kinder fern vom Kochfeld.
• Die Topfgriffe können sich heiß anfühlen. Prüfen Sie, ob die Topfgriffe andere Kochzonen, die eingeschaltet sind, nicht überdecken. Halten Sie die Topfgriffe fern von Kindern.
  • Das Ignorieren dieser Hinweise kann zu Verbrennungen und Verbrühungen führen.

Schnittrisiko

- Die Klinge des Kochfeldschabers ist nach dem Abnehmen der Schutzhülle zur Verwendung bereit. Verwenden Sie den Kochfeldschaber mit erhöhter Vorsicht und bewahren Sie ihn immer fern von Kindern auf.

• Das Ignorieren dieser Hinweise kann zu Verletzungen führen.

Wichtige Sicherheitshinweise

• Lassen Sie das Gerät während der Verwendung nie außer Sicht. Das Überkochen kann Rauch und Brand verursachen.
• Verwenden Sie Ihr Gerät nie als Arbeits- oder Abstellfläche.
• Stellen Sie auf das Gerät nie Kochwerkzeug oder andere fremde Gegenstände ab.
• In der Nähe des Gerätes dürfen sich keine magnetischen Gegenstände (z.B. Kreditkarten, Speichermedien) oder elektronischen Geräte (z.B. Computer, MP3-Player) befinden, denn sie können vom elektromagnetischen Feld beeinflusst werden.
• Verwenden Sie Ihr Gerät nie zum Beheizen des Raumes.
• Schalten Sie die Kochzonen nach der Verwendung aus, und zwar nach den Hinweisen in dieser Gebrauchsanleitung (z.B. mit Hilfe von Berührungstasten). Verlassen Sie sich nicht auf das Ausschalten der Kochzonen mit Hilfe von Detektieren von Kochgeschirr.
• Kinder dürfen mit dem Gerät nicht spielen, sich darauf setzen, steigen oder klettern.
• Bewahren Sie in den Schränken über dem Gerät keine Gegenstände auf, die für die Kinder lockend sind. Auf das Kochfeld kletternde Kinder können sich ernst verletzen.
• Lassen Sie die Kinder in der Nähe des eingeschalteten Gerätes nie außer Sicht.
• Kinder oder Personen mit begrenzten sensorischen Fähigkeiten dürfen das Gerät nicht verwenden, es sei denn, sie befinden sich unter Aufsicht einer Person, die für ihre Sicherheit verantwortlich ist, oder sie wurden mit der sicheren und sachgemäßen Verwendung des Gerätes vertraut gemacht.
• Reparieren Sie und tauschen Sie keine Komponenten dieses Gerätes aus, wenn es in der Gebrauchsanleitung nicht angegeben ist. Sämtliche Eingriffe darf nur ein qualifizierter Techniker des Kundendienstes durchführen.
• Verwenden Sie zur Reinigung des Kochfeldes keinen Hochdruck-Dampfreiniger.
• Stellen Sie keine schweren Gegenstände auf das Kochfeld.
• Treten Sie auf das Kochfeld nicht.
• Verwenden Sie kein Geschirr mit schartigen Kanten und verschieben Sie das Geschirr nicht auf dem Kochfeld, denn Sie könnten das Glas des Kochfeldes zerkratzen.
• Verwenden Sie keine Schaber oder andere abrasive Reinigungsmittel zur Reinigung des Kochfeldes, denn Sie könnten das Glas des Kochfeldes zerkratzen.
  • Das beschädigte Netzkabel darf nur von einem qualifizierten Techniker ausgetauscht werden.

• Das Gerät ist zur Verwendung im Haushalt und ähnlichen Orten bestimmt, wie z.B.:
- Küchen für Angestellte in Geschäften, Büros und anderem Arbeitsmilieu;
- auf Farmen;
- für Klienten der Hotels, Motels und anderer Unterkunftseinrichtungen;
- dort, wo Frühstück serviert wird.
- WARNUNG: Das Gerät und alle zugänglichen Teile sind während der Verwendung heiß. Berühren Sie keine Heizelemente.

Kinder bis 8 Jahre müssen sich ständig unter Aufsicht befinden.

• Dieses Gerät dürfen Kinder ab 8 Jahren und Personen mit begrenzten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen nicht verwenden, es sei denn, sie befinden sich unter Aufsicht einer Person, die für ihre Sicherheit verantwortet, oder sie wurden mit der sicheren und sachgemäßen Verwendung des Gerätes vertraut gemacht.
• Kinder dürfen mit dem Gerät nicht spielen. Kinder dürfen die Reinigung und Pflege nicht ohne Aufsicht durchführen.
• WARNUNG: Das Kochen auf dem Kochfeld mit Öl und Fett ohne Aufsicht kann zu Überhitzung und Brand führen. Versuchen Sie NIE, den Brand mit Wasser zu löschen. Schalten Sie das Gerät aus und überdecken Sie die Flamme mit Deckel oder Feuerlöschdecke.
• WARNUNG: Brandrisiko: Hinterlassen Sie auf der Kochoberfläche keine Gegenstände.
• WARNUNG: Falls die Oberfläche gerissen ist, schalten Sie das Gerät aus, um eventuellen Stromunfall zu vermeiden.
  • Verwenden Sie keinen Hochdruck-Dampfreiniger zur Reinigung.
• Das Gerät ist zur Bedienung mit Hilfe von externem Timer oder externer Fernbedienung nicht bestimmt.

WARNUNG: Haben Sie den Kochprozess unter Aufsicht.

WARNUNG: Das Gerät muss richtig installiert werden, um sein Umkippen zu vermeiden. Siehe Hinweise zur Installierung.

WARNUNG: Verwenden Sie Schutzelemente des Kochfeldes, die vom Hersteller der Kochgeräte entworfen wurden oder vom Hersteller in den Hinweisen als geeignet vorgeschrieben wurden. Die Verwendung ungeeigneter Schutzelemente kann zu Unfällen führen.

Dieses Gerät enthält den Erdungsanschluss für Funktionszwecke.

Wir beglückwünschen Sie zum Kauf Ihres neuen Induktionskochfeldes. Wir empfehlen Ihnen, bestimmte Zeit mit dem Lesen dieser Hinweise/Gebrauchsanleitung zu verbringen, um vollständig zu begreifen, wie das Kochfeld sachgemäß installiert und bedient werden soll. Lesen Sie vor der Installation das Kapitel über die Installierung des Gerätes.

Lesen Sie vor der Verwendung und Installation des Gerätes sämtliche Sicherheitshinweise.

Beschreibung des Gerätes

Ansicht von oben

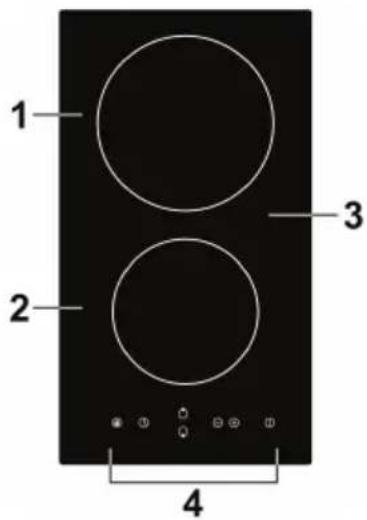

(1) Modell GZ-8301

1 2 3 4

1. Max 1800 W Kochzone
2. Max 1200 W Kochzone
3. Glaskeramik-Kochfeld
4. Bedienfeld

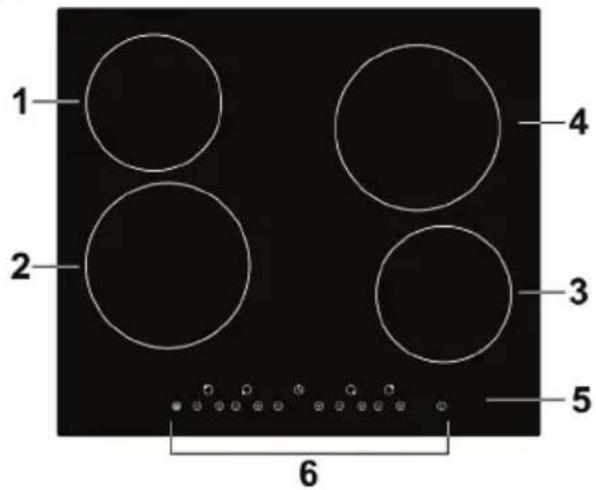

(2) Modell GZ-8302

1 2 3 4 5 6

1. Max 1200 W Kochzone
2. Max 1800 W Kochzone
3. Max 1200 W Kochzone
4. Max 1800 W Kochzone
5. Glaskeramik-Kochfeld
6. Bedienfeld

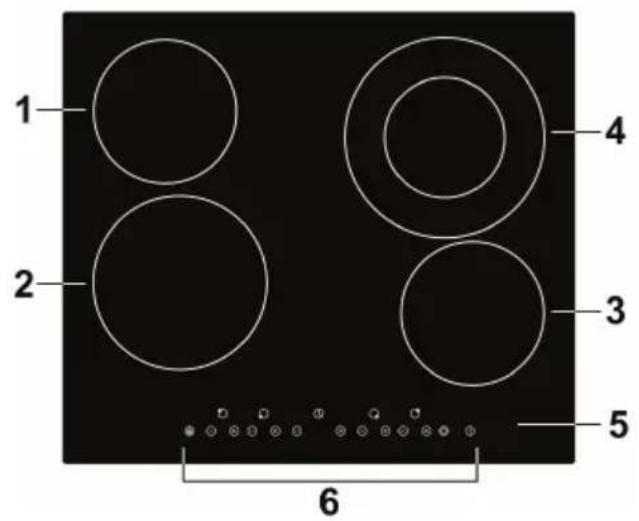

(3) Modell GZ-8303

1 2 3 4 5 6

1. Max 1200 W Kochzone
2. Max 1800 W Kochzone
3. Max 1200 W Kochzone
4. Max 2200 W Kochzone
5. Glaskeramik-Kochfeld
6. Bedienfeld

(4) Modell GZ-8304

2 1 3 4 5 6

1. Max 2200 W Kochzone
2. Max 1200 W Kochzone
3. Max 2000 W Kochzone
4. Max 1200 W Kochzone
5. Glaskeramik-Kochfeld
6. Bedienfeld

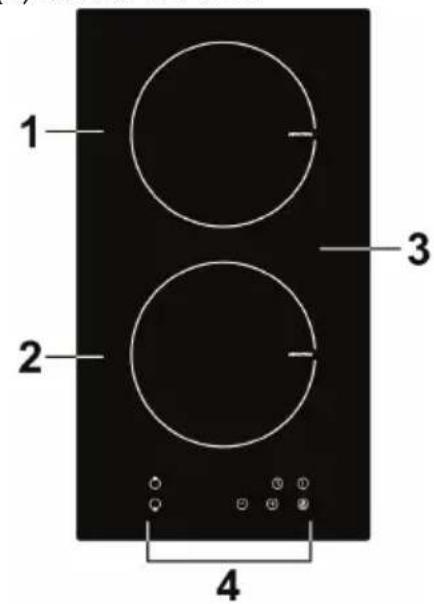

(5) Modell GZ-8401

1 2 3 4

1. Max 2000 W Kochzone
2. Max 1500 W Kochzone
3. Glaskeramik-Kochfeld
4. Bedienfeld

(6) Modell GZ-8402

2 1 3 4 5 6

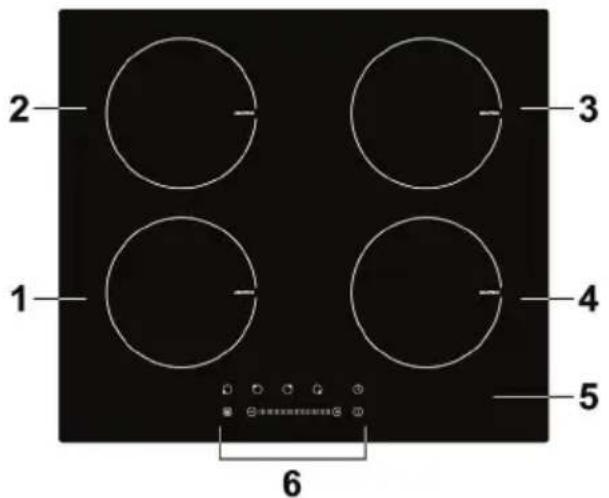

(7) Modell GZ-8403

1 2 3 4 5 6

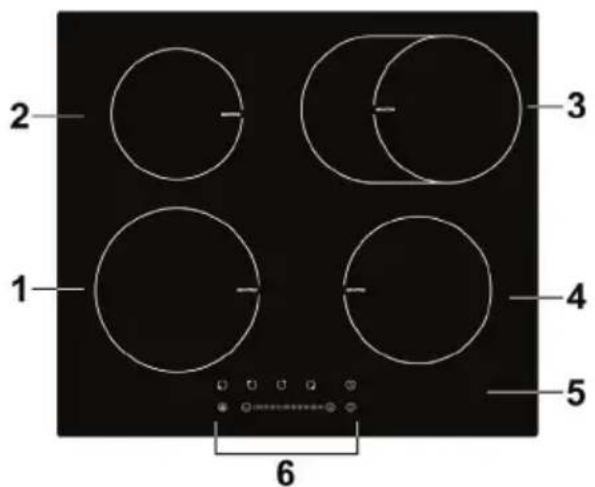

(8) Modell GZ-8404

2 1 3 4 5 6

1. Max 2000 W Kochzone
2. Max 1500 W Kochzone
3. Max 2000 W Kochzone
4. Max 1500 W Kochzone
5. Glaskeramik-Kochfeld

6. Bedienfeld

7. Max 2000 W Kochzone

8. Max 1500 W Kochzone
9. Max 2000 W Kochzone
10. Max 1500 W Kochzone
11. Glaskeramik-Kochfeld

12. Bedienfeld

13. Max 2000 W Kochzone

14. Max 1500 W Kochzone
15. Max 2000 W Kochzone
16. Max 1500 W Kochzone
17. Glaskeramik-Kochfeld
18. Bedienfeld

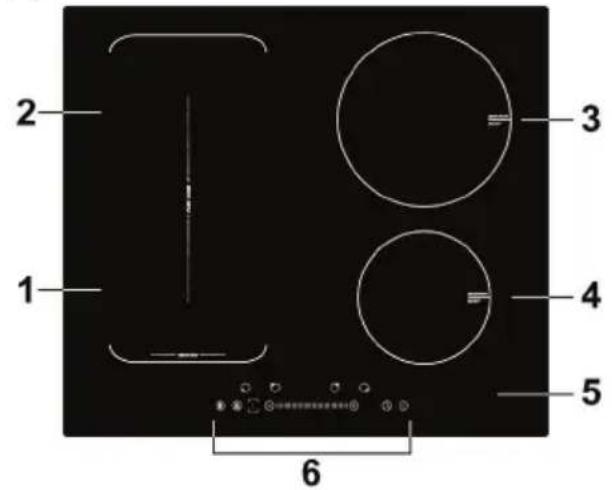

(9) Modell GZ-8405

2 1 3 4 5 6

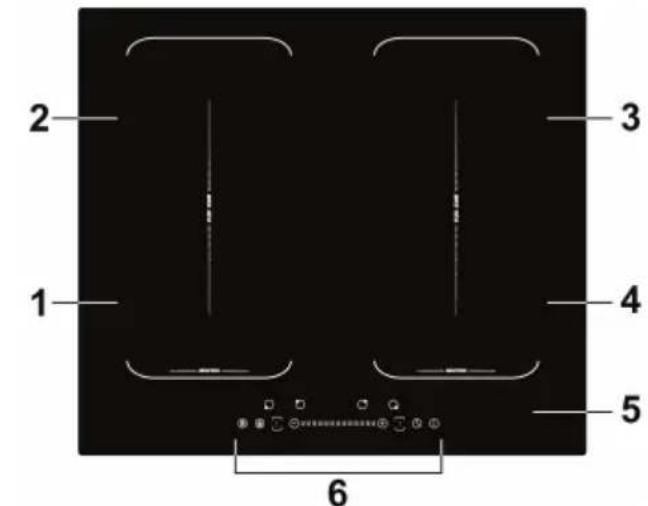

(10) Modell GZ-8406

1 2 3 4 5 6

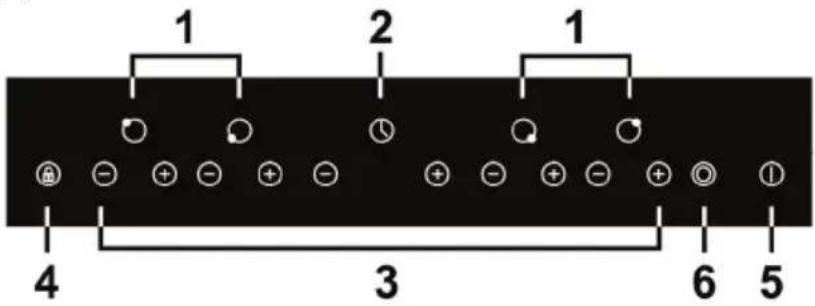

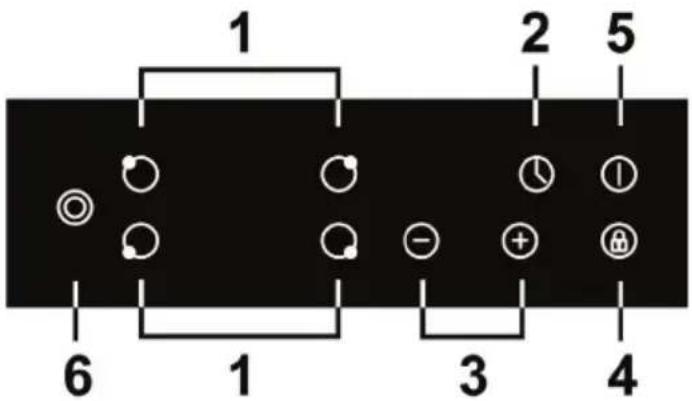

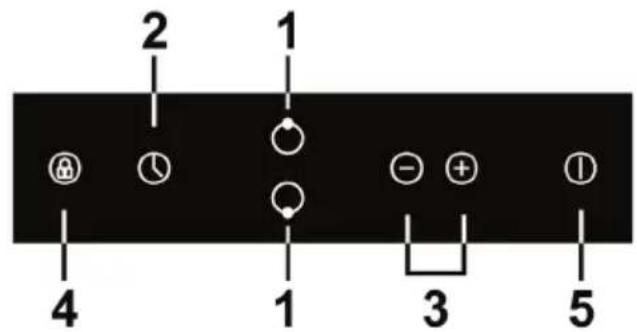

Bedienungsfeld

(1) Modell GZ-8301

2 1 4 1 3 5

1. Max 2000 Boost 2600 W Kochzone
2. Max 1500 Boost 2000 W Kochzone
3. Max 2000 Boost 2600 W Kochzone
4. Max 1500 Boost 2000 W Kochzone
5. Glaskeramik-Kochfeld

6. Bedienfeld

7. Max 2000 Boost 2600 W Kochzone

8. Max 1500 Boost 2000 W Kochzone
9. Max 2000 Boost 2600 W Kochzone
10. Max 1500 Boost 2000 W Kochzone
11. Glaskeramik-Kochfeld

12. Bedienfeld

13. Anwahl der Kochzone

14. Anwahl des Timers
15. Taste für Einstellen der Leistungsstufe/Zeit
16. Tastensperre
17. Ein-/Ausschalten des Kochfeldes

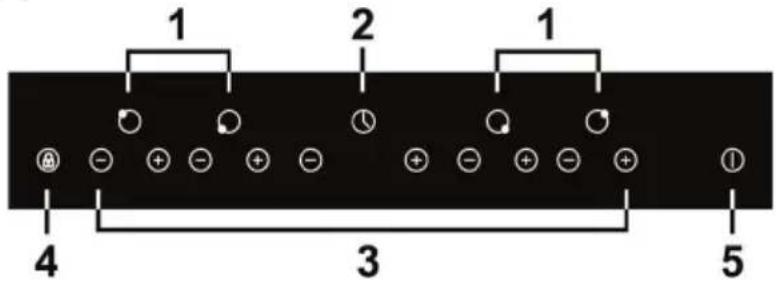

(2) Modell GZ-8302

1 2 1 4 3 5

(3) Modell GZ-8303

1 2 1 4 3 6 5

(4) Modell GZ-8304

1 2 5 6 1 3 4

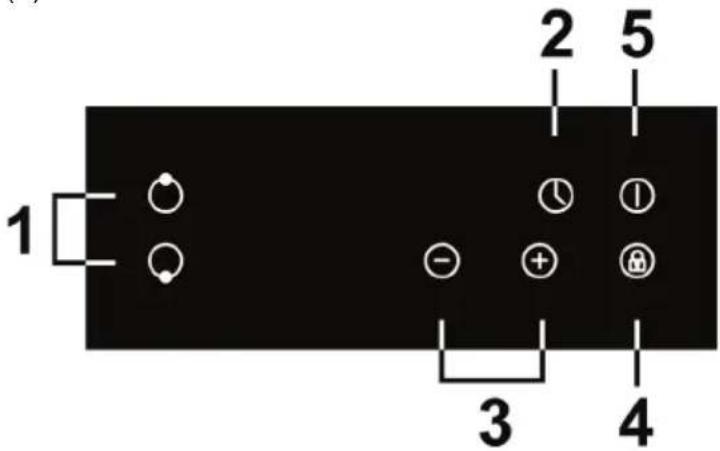

(5) Modell GZ-8401

1 2 5 3 4

1. Anwahl der Kochzone
2. Anwahl des Timers
3. Taste für Einstellen der Leistungsstufe/Zeit
4. Tastensperre

5. Ein-/Ausschalten des Kochfeldes

6. Anwahl der Kochzone

7. Anwahl des Timers
8. Taste für Einstellen der Leistungsstufe/Zeit
9. Tastensperre
10. Ein-/Ausschalten des Kochfeldes

11. Anwahl der Dual-Kochzone

12. Anwahl der Kochzone

13. Anwahl des Timers
14. Taste für Einstellen der Leistungsstufe/Zeit
15. Tastensperre
16. Ein-/Ausschalten des Kochfeldes

17. Anwahl der Dual-Kochzone

18. Anwahl der Kochzone

19. Anwahl des Timers
20. Taste für Einstellen der Leistungsstufe/Zeit
21. Tastensperre
22. Ein-/Ausschalten des Kochfeldes

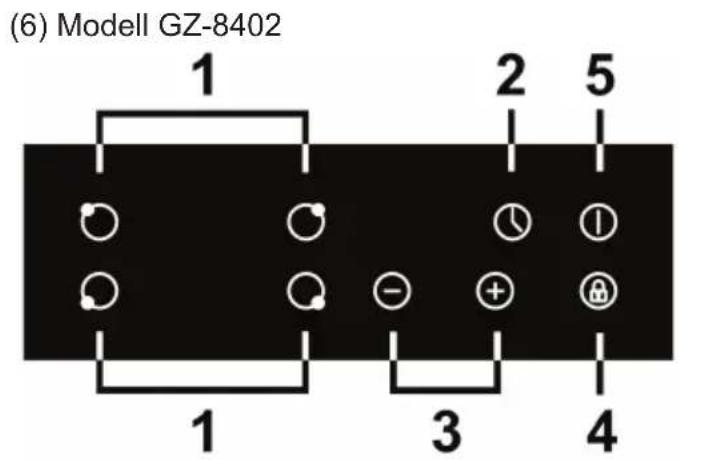

(6) Modell GZ-8402 1 2 5 1 3 4

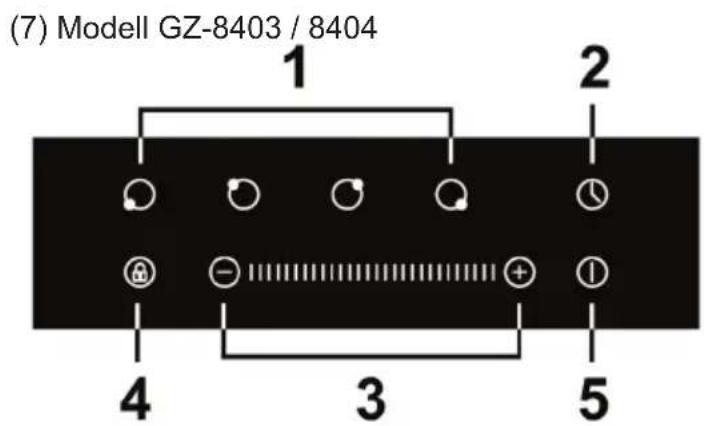

(7) Modell GZ-8403 / 8404 1 2 4 3 5

(8) Modell GZ-8405 1 6 4 7 3 2 5

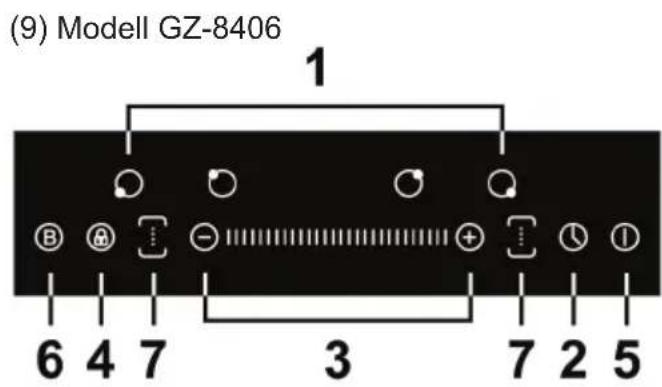

(9) Modell GZ-8406 1 6 4 7 3 7 2 5

1. Anwahl der Kochzone
2. Anwahl des Timers
3. Taste für Einstellen der Leistungsstufe/Zeit
4. Tastensperre

5. Ein-/Ausschalten des Kochfeldes

6. Anwahl der Kochzone

7. Anwahl des Timers
8. Taste für Einstellen der Leistungsstufe/Zeit
9. Tastensperre

10. Ein-/Ausschalten des Kochfeldes

11. Anwahl der Kochzone

12. Anwahl des Timers
13. Taste für Einstellen der Leistungsstufe/Zeit
14. Tastensperre
15. Ein-/Ausschalten des Kochfeldes
16. Boost-Anwahl

17. Anwahl freier Kochzone

18. Anwahl der Kochzone

19. Anwahl des Timers
20. Taste für Einstellen der Leistungsstufe/Zeit
21. Tastensperre
22. Ein-/Ausschalten des Kochfeldes
23. Boost-Anwahl
24. Anwahl freier Kochzone

Über das Induktionskochen

Das Induktionskochen ist eine sichere, verbesserte, effektive und ökonomische Kochtechnologie. Sie funktioniert mit Hilfe von elektromagnetischen Vibrationen, dank denen die Wärme direkt im Kochgeschirr entsteht. Die Wärme muss durch die glaskeramische Oberfläche nicht durchdringen. Die glaskeramische Oberfläche ist nur dann heiß, wenn sich das Kochgeschirr ausreichend erwärmt.

Magnetischer Kreis Glaskeramik-Kochfeld Induktionsspule

Induzierter Strom

Vor der ersten Verwendung Ihres neuen Kochfeldes

• Lesen Sie diese Gebrauchsanleitung, achten Sie vor allem auf das Kapitel "Sicherheitshinweise".
  • Beseitigen Sie sämtliche Schutzfolien, die sich auf dem Kochfeld befinden können.

Verwendung der Berührungstasten

• Die Tasten reagieren auf Berührung, deshalb ist es nicht notwendig, sie mit Kraft zu drücken.
• Verwenden Sie dabei die Fingerkuppe, nicht Fingerspitze.
• Nach jeder Berührung ertönt akustisches Signal.
- Das Bedienfeld muss immer sauber und trocken sein. Es dürfen sich dort keine Gegenstände befinden (z.B. Kochwerkzeug oder Küchentücher). Auch ein dünner Wasserfilm kann die Bedienung der Berührungstasten erschweren.

Auswahl des Kochgeschirrs

• Verwenden Sie nur solches Kochgeschirr, dessen Boden zum Induktionskochen geeignet ist. Siehe Symbole auf der Verpackung oder auf dem Topfboden.
• Ob das Kochgeschirr geeignet ist, können Sie mit einem magnetischen Test prüfen. Bewegen Sie einen Magnet auf den Topfboden zu. Wenn sich der Magnet anheftet, ist das Kochgeschirr zum Induktionskochen geeignet.

• Wenn Sie keinen Magnet haben:

• Gießen Sie in den Topf, den Sie testen wollen, etwas Wasser.

1. Falls auf dem Display – nicht blinkt und das Wasser warm wird, ist das Geschirr
2. Das Kochgeschirr aus folgenden Materialien ist nicht geeignet: reiner Edelstahl, Aluminium oder Kupfer ohne magnetischen Boden, Glas, Holz, Porzellan, Keramik und Steingut.

Verwenden Sie kein Kochgeschirr mit gekrümmtem Boden oder scharfen Kanten.

Vergewissern Sie sich, dass der Topfboden glatt ist, dem Glas anliegt und gleich groß wie die Kochzone ist. Verwenden Sie nur solches Kochgeschirr, dessen Durchmesser identisch mit dem Durchmesser der Kochzone ist. Wenn Sie Kochgeschirr mit einem etwas größeren Bodendurchmesser verwenden, nutzen Sie die Energie mit maximaler Effektivität aus. Wenn Sie Kochgeschirr mit kleinerem Bodendurchmesser verwenden, kann die Effektivität niedriger sein, als Sie erwartet haben. Das Kochgeschirr mit Bodendurchmesser, der kleiner als 140 mm ist, muss vom Kochfeld nicht erkannt werden. Das Kochgeschirr muss sich immer in der Mitte der Kochzone befinden.

Heben Sie das Kochgeschirr vom Kochfeld immer auf – verschieben Sie es nicht, ansonsten könnten Sie das Kochfeld zerkratzen.

Maße des Kochgeschirrs

Die Kochzonen passen sich automatisch bis zum Limit dem Durchmesser des Kochgeschirrs. Trotzdem muss der Topfboden einen minimalen, der gewählten Kochzone entsprechenden Durchmesser haben. Stellen Sie den Topf in die Mitte der Kochzone, um die höchste Effektivität zu erreichen.

Bodendurchmesser des Induktionsgeschirrs

Durchmesser der Kochzone (mm) Min.	Durchmesser des Topfes (mm)
160 100
180 120
Ovale Kochzone 120
Freie Kochzone 180

Verwendung des Kochfeldes

Wir beginnen zu kochen

a. Sensor-Berührungsbedienung

1. Drücken Sie die Taste für Einschalten/Ausschalten. Nach dem Einschalten ertönt einmal akustisches Signal. Auf allen Displays erscheint „-“ oder „-−“. Dies bedeutet, dass sich das Induktionskochfeld im Bereitschaftsbetrieb befindet.

1. Stellen Sie einen passenden Topf auf die Kochzone, die Sie verwenden wollen.

- Vergewissern Sie sich, dass der Topfboden und die Kochfeldoberfläche sauber und trocken sind.

1. Berühren Sie die Taste der gewünschten Kochzone. Der Indikator der entsprechenden Kochzone beginnt zu blinken.

1. Stellen Sie die gewünschte Leistung der Kochzone mit den Tasten „-“ oder „+“ ein. Der Indikator der gewählten Kochzone blinkt.

- Falls Sie die Leistung innerhalb von 1 Minute nicht einstellen, schaltet sich das Induktionskochfeld automatisch aus. In solchem Fall müssen Sie wieder mit dem Schritt 1 beginnen.

• Die eingestellte Leistungsstufe kann jederzeit während des Kochens geändert werden.

- + ↑

Für Induktionskochfelder, falls auf dem Display ≥slant 4 ≤slant abwechselnd mit der Einstellung der Leistungsstufe blinkt. Dies bedeutet:

• der Topf steht auf einer falschen Kochzone oder,
- das verwendete Geschirr eignet sich nicht zum Induktionskochen oder, abwechselnd mit der Einstellung
• der Topf ist zu klein oder befindet sich nicht in der Mitte der Kochzone.

Das Gerät beginnt nicht zu heizen, wenn sich kein passendes Geschirr auf dem Kochfeld befindet.

Nach dem Fertigkochen

1. Berühren Sie das Symbol der gewünschten Kochzone.

2. Stellen Sie die Leistungsstufe auf „0“, um die Kochzone auszuschalten. Prüfen Sie, ob „0“ auf dem Display angezeigt wird.

3. Mit dem Berühren der Taste für Einschalten/Ausschalten schalten Sie das ganze Kochfeld aus.

4. Passen Sie gut auf, denn die Oberfläche des Kochfeldes ist heiß. Bei der Kochzone, die zu heiß ist, um sie berühren zu können, erscheint H. Dieses Symbol verschwindet, wenn die Oberfläche der Kochzone ausreichend kühl wird, um sie ohne Gefahr berühren zu können.

Die Restwärme kann zum Aufwärmen eines anderen Topfes genutzt werden. Auf diese Weise wird Energie gespart.

6

b. Bedienung per Finger-Schiebebewegung

1. Berühren Sie die Taste für Einschalten/Ausschalten. Nach dem Einschalten ertönt einmal akustisches signal, auf allen Displays erscheint „-“. Dies bedeutet, dass sich das Kochfeld im Bereitschaftsbetrieb befindet.

1. Stellen Sie auf die Kochzone, die Sie verwenden wollen, einen passenden Topf.

- Vergewissern Sie sich, dass der Topfboden und die Oberfläche der Kochzone sauber und trocken sind.

1. Berühren Sie die Taste der gewünschten Kochzone, der Indikator neben der Taste blinkt.

1. Stellen Sie die gewünschte Leistungsstufe mit den Tasten „-“, „+“ oder mit der Schiebebewegung am Leistungsregler „—“ entlang ein. Eventuell können Sie nur die gewünschte Stelle „—“ berühren.

-

Oder

Oder - + +

a. Falls Sie die Kochzone innerhalb 1 Minute nicht auswählen, schaltet sich das Kochfeld automatisch aus. In solchem Fall müssen Sie wieder mit dem Schritt 1 beginnen.
b. Die eingestellte Leistungsstufe kann jederzeit während des Kochens geändert werden.
c. Wenn Sie den Finger am Leistungsregler „—, entlang schieben, wird die Leistung von 2 bis 8 geregelt. Mit dem Drücken der Taste „-“ wird die Leistungsstufe jedes Mal bis zu 8 gesenkt. Mit dem Drücken der Taste „+“ wird die Leistungsstufe bis zu 9 erhöht.

Wenn auf dem Display ≥slant abwechselnd mit der Einstellung der Leistungsstufe blinkt, bedeutet es, dass:

• der Topf auf einer falschen Kochzone steht oder,
• der verwendete Topf sich zum Induktionskochen nicht eignet oder
• der Topf zu klein ist oder sich nicht in der Mitte der Kochzone befindet.

Solange sich ein passender Topf auf der Kochzone nicht befindet, beginnt das Kochfeld nicht zu heizen. Wenn Sie keinen passenden Topf auf die Kochzone innerhalb von 1 Minute stellen, schaltet sich die Anzeige nach 1 Minute automatisch aus.

Nach dem Fertigkochen

1. Berühren Sie die Taste der gewünschten Kochzone, die Sie ausschalten wollen.
2. Schalten Sie die Kochzone aus, indem Sie „-“ berühren und nach unten bis zu „0“ verschieben. Oder mit der Schiebebewegung nach links am Leistungsregler „—“ entlang und dann mit dem Berühren von „-“. Oder mit dem Berühren des linken Teiles von „—“ und dann mit dem Berühren von „-“.

Vergewissern Sie sich, dass auf der Leistungsanzeige „0“ und dann „H“ erscheint.

Und dann

1. Das ganze Kochfeld wird mit dem Berühren der Taste für Einschalten/Ausschalten ausgeschaltet.

1. Passen Sie gut auf, denn die Oberfläche des Kochfeldes ist heiß.

Bei der Kochzone, die zu heiß ist, um sie berühren zu können, erscheint „H“. Dieses Symbol verschwindet, wenn die Oberfläche der Kochzone ausreichend kühl wird, um sie ohne Gefahr berühren zu können. Die Restwärme kann zum Aufwärmen eines anderen Topfes genutzt werden. Auf diese Weise wird Energie gespart.

Tastensperre

• Sie können das Bedienfeld vor ungewollter Verwendung sperren (zum Beispiel vor zufälligen Einschalten der Kochzone durch die Kinder).
• Wenn das Bedienfeld gesperrt ist, sind alle Tasten außer der Taste für Einschalten/Ausschalten nicht aktiv.

Aktivierung der Tastensperre

Berühren Sie das Symbol der Tastensperre. Auf der Timeranzeige erscheint „Lo“.

Deaktivierung der Tastensperre

1. Vergewissern Sie sich, dass das Kochfeld eingeschaltet ist.
2. Berühren Sie die Tastensperre und halten Sie sie eine Weile gedrückt (ungefähr 3 Sekunden).
3. Jetzt können Sie das Induktionskochfeld wieder verwenden.

Wenn das Bedienfeld gesperrt ist, sind alle Tasten außer der Taste für Einschalten/Ausschalten nicht aktiv. Das Kochfeld kann im Notfall mit der Taste für Einschalten/Ausschalten jederzeit ausgeschaltet werden. Das Kochfeld muss vor weiterer Verwendung jedoch zuerst aufgesperrt werden.

Überhitzungsschutz des Induktionskochfeldes

Der Temperatursensor kann die Temperatur im Kochfeld überwachen. Bei allzu hoher Temperatur schaltet sich das Induktionskochfeld automatisch aus.

Detektion kleiner Gegenstände auf dem Induktionskochfeld

Wenn Sie auf dem Kochfeld einen Gegenstand unpassender Größe oder einen nicht-magnetischen Gegenstand (z.B. Aluminium) oder einen anderen kleinen Gegenstand (z.B. Messer, Gabel, Schlüssel) hinterlassen, schaltet sich die Kochzone nach 1 Minute automatisch in den Bereitschaftsbetrieb um. Der Ventilator kühlt das Induktionskochfeld innerhalb von 1 Minute.

Automatisches Ausschalten

Das automatische Ausschalten ist eine Sicherheitsfunktion, die zum Schutz des Induktionskochfeldes dient. Diese Funktion schaltet das Kochfeld automatisch aus, wenn Sie vergessen, es zu tun. Die anfänglichen Betriebszeiten für verschiedene Leistungen sind in der folgenden Tabelle angegeben:

Leistungsstufe 1 2 3 4 5 6 7 8	9
Anfängliche Betriebszeit (Stunden)	8 8 8	4 4 4 2	2 2

Wenn Sie den Topf wegnehmen:

• Das Induktionskochfeld stoppt sofort den Betrieb und schalten sich nach 2 Minuten automatisch aus.
  • Das Glaskeramik-Kochfeld heizt immer noch.

Personen mit Herzschrittmacher müssen die Verwendung des Induktionskochfeldes mit ihrem Arzt besprechen.

Verwendung des Timers

Der Timer kann auf zwei verschiedene Weisen verwendet werden:

• Sie können ihn als Küchenwecker verwenden. In diesem Fall schaltet der Timer keinen Kochzone nach dem Ablauf der eingestellten Zeit aus.
• Sie können ihn so einstellen, dass er die Kochzonen nach dem Ablauf der eingestellten Zeit ausschaltet.
  • Der Timer kann bis zu 99 Minuten eingestellt werden.

Verwendung des Timers als Küchenwecker

Wenn Sie keine Kochzone auswählen

1. Vergewissern Sie sich, dass das Kochfeld eingeschaltet ist.
   Anmerkung: Der Küchenwecker kann verwendet werden, auch wenn keine Kochzone ausgewählt wird.

2. Berühren Sie die Taste des Timers. Der Indikator des Timers beginnt zu blinken und auf dem Display erscheint „30“.

3. Stellen Sie die gewünschte Zeit mit den Tasten „-“ oder „+”.

Tipp: Mit dem Berühren von „-“ oder „+“ des Timerreglers verkürzen Sie oder verlängern Sie die Zeit um 1 Minute.

Um die Zeit um 10 Minuten zu verkürzen oder zu verlängern, halten Sie „-“ oder „+“ des Timerreglers gedrückt.

30

- + ↑

1. Mit dem Berühren von „-“ verkürzen Sie die Zeit und auf dem Display erscheint „00“.

1. Nach dem Einstellen der Zeit wird aktiviert sich automatisch die Zeitabrechnung. Auf dem Display wird die Restzeit angezeigt und der Indikator des Timers blinkt innerhalb von 5 Sekunden.

1. Nach dem Ablauf der eingestellten Zeit ertönt ein akustisches Signal für 30 Sekunden und auf dem Indikator des Timers erscheint „-“

Verwendung des Timers zum Ausschalten der Kochzonen

Einstellung der Kochzonen für diese Funktion:

1. Berühren Sie die Taste der gewünschten Kochzone, für sie Sie den Timer einstellen wollen (z.B. Kochzone 3#)

6

1. Berühren Sie die Timertaste. Der Indikator beginnt zu blinken und auf dem Display erscheint „30“.

30

1. Stellen Sie die gewünschte Zeit ein, indem Sie „-“ oder „+“ des Timerreglers berühren.

- + +

Tipp: Mit dem Berühren der Taste „-“ oder „+“ des Timerreglers verkürzen Sie oder verlängern Sie die Zeit um 1 Minute.

Mit einem längeren Berühren der Taste „-“ oder „+“ des Timerreglers verkürzen Sie oder verlängern Sie die Zeit um 10 Minuten.

1. Mit dem Berühren der Taste „-“ verkürzen Sie den Timer und auf dem Display erscheint „00“.

1. Nach dem Einstellen aktiviert sich sofort die Zeitabrechnung. Auf dem Display wird die restliche Zeit angezeigt und der Timerindikator blinkt innerhalb von 5 Sekunden.

ANMERKUNG: Der rote Punkt neben dem Leistungsindikator leuchtet, um die gewählte Kochzone zu markieren.

1. Nach dem Ablauf der eingestellten Zeit schaltet sich die entsprechende Kochzone automatisch aus und es erscheint „H“.

Andere Kochzonen heizen weiter, wenn sie davor eingeschaltet waren.

Einstellung des Timers für das Ausschalten mehrerer Kochzonen

1. Wenn Sie diese Funktion für mehrere Kochzonen verwenden, wird auf der Timeranzeige die Zeit angegeben, die früher eintritt (z.B. die Kochzone 2# eingestellte Zeit 3 Minuten, die Kochzone 3# eingestellte Zeit 6 Minuten, der Indikator zeigt „3“ an.)

ANMERKUNG: Der blinkende Punkt neben dem Indikator der Leistungsstufe bedeutet, dass der Indikator des Timers die Zeit der betreffenden Kochzone anzeigt. Wenn Sie die eingestellte Zeit weiterer Kochzonen prüfen wollen, berühren Sie die Taste der entsprechenden Kochzone. Der Timer zeigt die eingestellte Zeit dieser Kochzone an.

(eingestellt für 6 Minuten)

03

○ 3 ☆

(eingestellt für 3 Minuten)

1. Nach dem Ablauf der eingestellten Zeit schaltet sich die entsprechende Kochzone automatisch aus und es wird „H“ angezeigt.

ANMERKUNG: Wenn Sie die Zeit nach der Timereinstellung korrigieren wollen, müssen Sie mit dem Schritt 1 beginnen.

Power Boost

Die Funktion „Boost“ kann zur Leistungserhöhung der entsprechenden Kochzone für max. 5 Minuten verwendet werden.

• Berühren Sie die Taste der gewünschten Kochzone (die Kochzone muss mit der Boost-Funktion verfügen) und dann berühren Sie die Boost-Taste (6).
  • Die Kochzone heizt mit voller Leistung für 5 Minuten.
• Die Boost-Funktion kann gewählt werden, wenn die Kochzone mit minimaler Leistung heizt. Die Boost-Funktion bleibt dann bei maximaler Leistung max. 5 Minuten in Betrieb und dann aktiviert sich wieder die vorherige Leistungseinstellung.
• Wenn Sie die Leistung innerhalb 1 Minute nicht einstellen, schaltet sich das Kochfeld automatisch aus. In solchem Fall müssen Sie wieder mit dem Schritt 1 beginnen.
  • Die Leistungsstufe kann jederzeit während des Kochens geändert werden.
  • Die Leistung kann von 0 bis 9 mit Finger-Schiebebewegung korrigiert werden.

Große Kochzone

Freie Kochzone

• Diese Kochzone kann je nach Bedarf als eine Kochzone oder als zwei selbstständige Kochzonen verwendet werden.
• Die freie Kochzone besteht aus zwei unabhängigen Induktoren, die selbstständig bedient werden können. Wenn sie als eine Kochzone funktioniert, wird identische Leistungsstufe beim Verschieben des Topfes aus einer Zone auf die andere im Rahmen der freien Kochzone erhalten. Derjenige Teil, der mit dem Topf nicht bedeckt ist, schaltet sich automatisch aus.
• Wichtig: Stellen Sie den Topf in die Mitte einer Kochzone. Falls das Geschirr groß, oval, rechteckig oder lang ist, stellen Sie es in die Mitte der Kochzone, indem Sie beide Kreuze überdecken.

Wenn Sie ein größeres oder ovales Gefäß verwenden, brauchen Sie eine größere Heizzone.

Berühren Sie die gewünschte Kochzone, dann „+“, „-“, dann „” oder „“ oder „“, um doppelte, dreifache oder ovale Kochzone zum Erwärmen des Gefäßes auszuwählen. Mit dem wiederholten Berühren dieser Symbole werden die Zonen ausgeschaltet.

Reinigung und Pflege

Was? Wie? Wichtig!
Alltägliche Reinigung des Glaskeramik-Kochfeldes (Fingerabdrücke, Essensreste oder Flecken ohne Zuckergehalt)	1. Kochfeld ausschalten.2. Für Kochfelder bestimmtes Reinigungsmittel anwenden, solange das Glas noch warm ist (nicht heiß!)3. Abspülen und mit Stoff- oder Papiertuch abtrocknen.4. Kochfeld einschalten.	Wenn die Stromversorgung des Kochfeldes ausgeschaltet ist, erscheint kein Indikator heißer Oberfläche auf dem Kochfeld, das Kochfeld kann jedoch immer noch heiß sein! Seien Sie vorsichtigRaue Schaber, Nylonschaber und abrasive Reinigungsmittel können das Glas zerkratzen. Lesen Sie immer das Etikett auf dem Produkt, ob es für die Glaskeramik geeignet ist.Auf dem Kochfeld dürfen keine Reinigungsmittelreste bleiben: Sie können Flecken hinterlassen.
Überkochende Speisen, geschmolzene und heiße Flecken süßer Speisen auf dem Glas.	Mit dem passenden Schaber sofort beseitigen, dabei auf heiße Kochzonen achten:1. Die Stromversorgung des Kochfeldes ausschalten.2. Den Schaber im Winkel von 30° halten und alle Unsauberkeiten aus dem Kochfeld abkratzen.3. Die Unsauberkeiten mit einem Baumwolle- oder Papiertuch beseitigen.4. Die oben angegebenen Schritten 2 bis 4 des Verfahrens „Alltägliche Reinigung des Glaskeramik-Kochfeldes“ wiederholen.	Flecken und Essensreste mit Zuckergehalt so früh wie nur möglich beseitigen. Wenn Sie auf der Glaskeramik abkühlen, ist es sehr schwierig, sie zu beseitigen. Sie können auch die Glasoberfläche beschädigen.Schnittrisiko: Nach dem Abnehmen der Schutzhaube entblößt sich die scharfe Klinge des Schabers. Passen Sie sehr gut auf und bewahren Sie den Schaber immer fern von Kindern auf.
Flecken auf dem Bedienfeld.	1. Die Stromversorgung des Kochfeldes ausschalten.2. Unsauberkeiten einweichen.3. Das Bedienfeld mit sauberem Schwamm oder Tuch abwischen.4. Das Bedienfeld mit einem Papiertuch gründlich abtrocknen.5. Die Stromversorgung wieder einschalten.	Es kann ein akustisches Signal ertönen und das Kochfeld kann sich selbst ausschalten. Das Bedienfeld muss nicht funktionieren, wenn es mit Flüssigkeit bedeckt ist. Reinigen Sie das Bedienfeld gründlich, bevor Sie das Kochfeld wieder einschalten.

Tipps und Tricks

Problem Mögliche Ursache Lösung
Das Kochfeld lässt sich nicht einschalten.	Keine Stromversorgung. Prüfen	Sie, ob das Kochfeld ans Stromnetz angeschlossen ist und ob das Stromnetz funktioniert. Prüfen Sie, ob es zum Stromausfall in Ihrem haus oder in Ihrer Region gekommen ist. Falls das Problem auch nach der Kontrolle überdauert, kontaktieren Sie einen qualifizierten Techniker.
Die Berührungstasten reagieren nicht.	Das Bedienfeld ist gesperrt. Sp	Serren Sie das Bedienfeld auf. Siehe Kapitel „Verwendung des Kochfeldes“.
Die Berührungstasten lassen sich nur schwer bedienen.	Die Tasten können mit Wasserfilm bedeckt werden. Sie verwenden die Fingerspitze zum Berühren.	Prüfen Sie, ob die Bedienelemente sauber sind. Verwenden Sie zum Bedienen die Fingerkuppe.
Zerkratztes Glas. Raues Geschirr.	Unpassende Reinigungsmittel.	Verwenden Sie Geschirr mit ebenem und glattem Boden. Siehe „Auswahl des passenden Geschirrs“. Siehe „Pflege und Reinigung“.
Manche Töpfe ergeben Platzgeräusche.	Es kann durch die Konstruktion des Geschirrs verursacht werden (Schichten verschiedener Materialien vibrieren verschieden).	Es ist normal und stellt keine Störung dar.
Das Induktionskochfeld dröhnt leicht bei eingestellter niedriger Leistungsstufe.	Es ist durch die Technologie des Induktionskochens verursacht.	Es ist normal, aber das Geräusch verstummt oder verschwindet, sobald die Leistung erhöht wird.
Der Ventilator ist zu hören.	Der Kühlventilator schützt die Elektronik im Kochfeld vor Überhitzung. Er kann noch eine Weile nach dem Ausschalten des Kochfeldes laufen.	Es ist normal und benötigt keinen Eingriff. Trennen Sie das Kochfeld nicht vom Stromnetz, wenn der Ventilator noch läuft.
Das Geschirr wird nicht warm und auf dem Display erschein ein Symbol.	Das Induktionskochfeld kann das Geschirr nicht erkennen, denn es ist zum Induktionskochen nicht geeignet.Das Induktionskochfeld kann das Geschirr nicht erkennen, denn es ist zu klein für die gewählte Kochzone oder befindet sich nicht in der Mitte der Kochzone.	Verwenden Sie nur solches Geschirr, das zum Induktionskochen geeignet ist. Siehe Kapitel „Auswahl des passenden Geschirrs". Stellen Sie das Geschirr in die Mitte der Kochzone und vergewissern Sie sich, dass der Bodendurchmesser der Kochzone entspricht.
Das Induktionskochfeld schaltet sich unerwartet aus. es ertönt ein akustisches Signal und auf dem Timerdisplay erscheint eine Fehlermeldung (normalerweise abwechselnd mit einer oder zwei Ziffern).	Technische Störung Notieren	Sie sich die Nummer der Störung und die Symbole; trennen Sie das Kochfeld vom Stromnetz und kontaktieren Sie einen qualifizierten Techniker.

Fehlermeldung und Kontrolle

Falls es zur außergewöhnlichen Situation kommt, schaltet sich das Induktionskochfeld automatisch in Schutzbetrieb um und auf dem Display werden entsprechende Schutzcodes angezeigt.

Problem	Mögliche Ursache Lösung
F3/F4	Defekter Temperatursensor. Kontaktieren	Sie den Lieferanten.
F9/FA	Defekter Temperatursensor IGBT. Kontaktieren	Sie den Lieferanten.
E1/E2	Standardlose Stromversorgung. Prüfen Sie	ob die Stromversorgung normal ist. Schalten Sie das Kochfeld nach der Wiederherstellung normaler Stromversorgung wieder ein.
E3	Hohe	Kontaktieren Sie den Lieferanten.
		Induktionsspule.
E5	Hohe	Wenn sich das Kochfeld abkühlt, schalten Sie es wieder ein.
		IGBT.

Oben angegebene Punkte stellen die Kontrolle üblicher Störungen dar.

Versuchen Sie nicht, das Kochfeld mit eigenen Kräften zu demontieren, denn Sie könnten es beschädigen und sich dabei verletzen.

Technische Daten

Gewicht und Maße sind ungefähr. Das Recht auf die Änderung technischer Daten und Designs ist aufgrund von ständiger Verbesserung unserer Produkte vorbehalten.

Installierung

Anforderungen an die Installierung

Schneiden Sie eine Öffnung in der Arbeitsfläche gemäß den Maßen, die auf dem Bild angegeben sind. Behalten Sie für die Installierung mindestens 5 cm Freiraum um die Öffnung herum.

Vergewissern Sie sich, dass die Arbeitsfläche mindestens 30 mm dick ist. Die Arbeitsfläche muss aus einem hitzebeständigen Material hergestellt werden, damit die Wärme des Kochfeldes sie nicht deformieren kann.

L W H D' X B X A X Dichtung

Model L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm)
GZ-8405/06	590 520	62 58 560	490 50mini
GZ-8404 5	90 520 62 58	560 490 50	mini
GZ-8403 5	90 520 62 58	560 490 50	mini
GZ-8402 5	90 520 62 58	560 490 50	mini
GZ-8401 2	88 520 62 58	268 500	mini
GZ-8304 5	90 520 52 48	560 490 50	mini
GZ-8303 5	90 520 52 48	560 490 50	mini
GZ-8302 5	90 520 52 48	560 490 50	mini
GZ-8301 2	88 520 52 48	268 500	mini

Prüfen Sie, ob das Kochfeld gut belüftet werden kann und ob seine Ventilationsöffnungen nicht blockiert werden. Prüfen Sie, ob sich das Kochfeld in gutem Zustand befindet.

Anmerkung: Der Sicherheitsabstand zwischen dem Kochfeld und dem Schrank über ihm muss mindestens 760 mm sein.

A B E C D Qa

A(mm) B(mm) C(mm) D E
760 50 mini 20 mini Lufteingang Luftausgang 5 mm

Prüfen Sie vor der Installierung des Kochfeldes

• Ob die Arbeitsfläche eben ist und ob keine strukturalen Elemente die Installierung verhindern.
• Ob die Arbeitsfläche aus einem hitzebeständigen Material hergestellt ist.
• Wenn Sie das Kochfeld über einem Backofen installieren, muss der Backofen einen eingebauten Kühlventilator haben.
• Ob die Installierung allen gültigen Normen und Vorschriften entspricht.
• Ob sich zwischen dem Kochfeld und dem Netzkabel eine geeignete Abschaltvorrichtung befindet, die gemäß den gültigen Vorschriften und Normen installiert ist. Der Typ des Schalters muss genehmigt werden und 3 mm Freiraum zwischen den Kontakten im ausgeschalteten Zustand bieten (oder allen aktiven [Phasen-] Leitern, falls örtliche Vorschriften diese Änderung erlauben).
• Ob die Abschaltvorrichtung auch nach der Installierung des Gerätes leicht zugänglich ist.
• Ob die Installierung den örtlichen Installierungsvorschriften entspricht.
• Ob Sie hitzebeständige und leicht zu reinigende Oberflächen (wie keramische Fliesen) an Wänden um das Gerät herum verwenden.

Prüfen Sie nach der Installierung des Kochfeldes:

• ob das Netzkabel über die Schublade oder den Raum unter dem Kochfeld nicht erreichbar ist;
• ob ausreichende Luftströmung zum Abkühlen des Kochfeldes vorhanden ist;
- falls das Kochfeld über einer Schublade installiert ist, muss sich unter dem Kochfeld ein schützender Zwischenboden befinden.
• ob der Schalter für den Benutzer leicht zugänglich ist.

Vor der Befestigung der Halter

Stellen Sie das Gerät auf eine stabile, glatte Oberfläche (verwenden Sie die Packung). Drücken Sie auf die Bedienelemente, die aus dem Kochfeld herausragen, nicht.

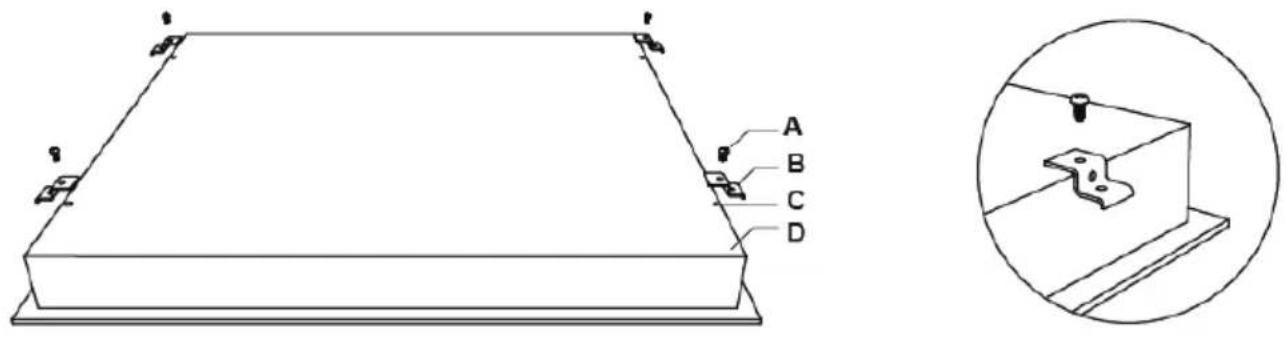

Einstellung der Halterposition

Befestigen Sie das Kochfeld nach der Installation zur Arbeitsfläche mit Hilfe von 4 Haltern auf der Unterseite des Kochfeldes (siehe Bild).

A B C D
Schraube Halter	Schrauböffnung Basis

Einstellung der Halterposition

Befestigen Sie das Kochfeld nach der Installierung zur Arbeitsfläche mit Hilfe von 2 Haltern auf der Unterseite (siehe Bild).

Stellen Sie die Position der Halter je nach Dicke der Arbeitsfläche ein.

$$ \mathrm{H} \leqslant 3 6 \mathrm{mm} $$

Kochfeld Arbeitsfläche Kochfeld

$$ \mathrm{H} \leqslant 5 7 \mathrm{mm} $$

Arbeitsfläche

Halter' H

A

Halter H

B

Warnung

1. Das Induktionskochfeld darf nur von einem qualifizierten Techniker installiert werden. Unser Service stellt professionelle Techniker an. Installieren Sie das Kochfeld nie mit eigenen Kräften.
2. Das Kochfeld darf nie direkt über Spülmaschine, Kühlschrank, Tiefkühltruhe, Waschmaschine oder Trockner installiert werden, denn die Nässe kann Elektronik des Kochfeldes beschädigen.
3. Das Induktionskochfeld muss so installiert werden, dass die Wärme frei entströmen kann und die Zuverlässigkeit des Kochfeldes damit gesichert ist.
4. Die Wände um das Kochfeld herum und die Flächen über dem Kochfeld sollten hitzebeständig sein.
5. Die geschichtete Arbeitsfläche und der verwendete Klebestoff müssen hitzebeständig sein, um Gefahr zu vermeiden.

Anschluss des Kochfeldes ans Stromnetz

Dieses Kochfeld darf nur vom qualifizierten Elektriker ans Stromnetz angeschlossen werden. Prüfen Sie vor dem Anschluss des Kochfeldes ans Stromnetz folgendes:

1. Ob das elektrische System im Haushalt für die Anschlussleistung des Kochfeldes geeignet ist.
2. Ob die Spannung im Stromnetz den Angaben auf dem Typenschild des Kochfeldes entspricht.
3. Ob das Netzkabel den Angaben auf dem Typenschild des Kochfeldes entspricht. Verwenden Sie zum Anschluss des Kochfeldes ans Stromnetz keine Adapter oder Reduktionen, denn sie können Überhitzung und Brand verursachen. Das Netzkabel darf keine heißen Komponenten berühren und muss so geführt werden, dass die Temperatur in keinem Punkt 75 °C übersteigt.

Bitten Sie einen Elektriker um Kontrolle, ob das elektrische System im Haushalt zum Anschluss des Kochfeldes geeignet ist. Sämtliche Änderungen müssen vom qualifizierten Techniker durchgeführt werden.

Die Stromversorgung muss in Übereinstimmung mit gültigen Normen durchgeführt werden, die Art des Anschlusses ist unten angegeben.

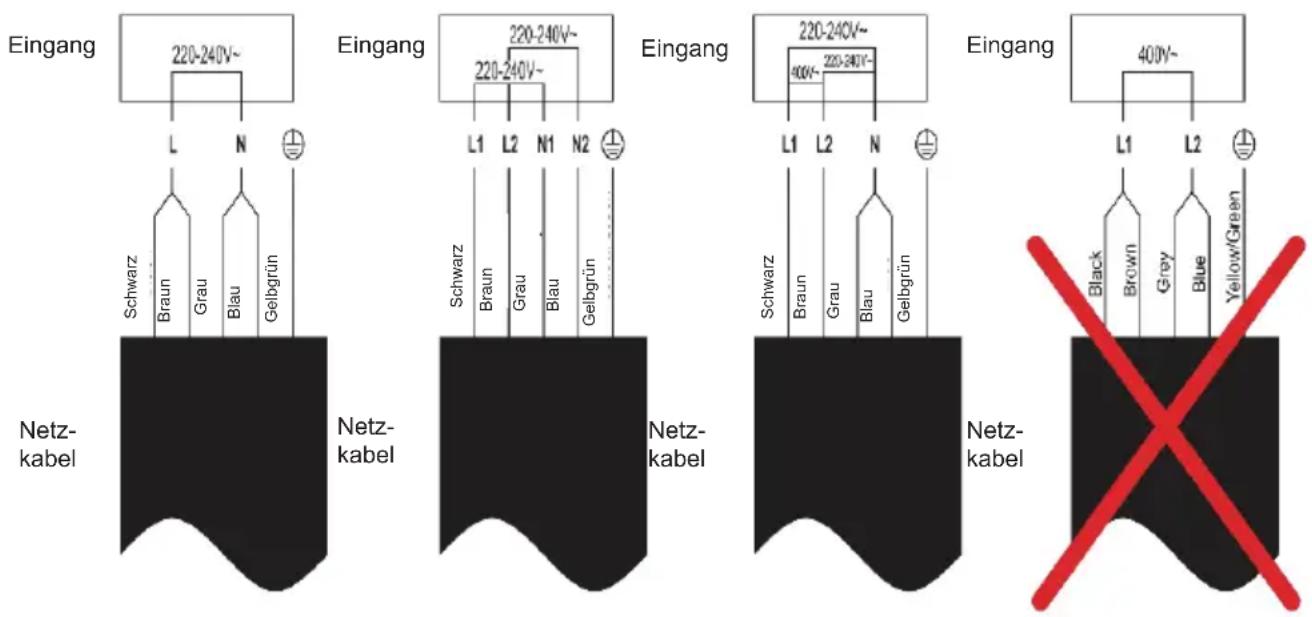

Eingang 220-240V~ L N Schwarz Braun Grau Blau Gelbgrün Eingang 220-240V~ L1 L2 N1 N2 Schwarz Braun Grau Blau Gelbgrün Eingang 220-240V~ 400V~ L1 L2 N Schwarz Braun Grau Blau Gelbgrün Eingang 400V~ L1 L2 Netz- kabel Netz- kabel Netz- kabel Black Brown Grey Blue Yellow/Green

• Das beschädigte Kabel darf nur ein qualifizierter Techniker des Kundendienstes austauschen, um Gefahr zu verhindern.
• Wenn Sie das Gerät direkt ans Stromnetz mit Hilfe von allpoliger Abschaltvorrichtung anschließen, muss der Abstand zwischen den Kontakten im ausgeschalteten Zustand mindestens 3 mm sein.
• Der Installateur muss die richtige Installierung des Gerätes in Übereinstimmung mit gültigen Normen und Vorschriften durchführen.
  • Das Netzkabel darf weder gedrückt noch gebeugt werden.
• Kontrollieren Sie das Netzkabel regelmäßig. Das beschädigte Netzkabel darf nur von einem qualifizierten Techniker ausgetauscht werden.

Benutzerhinweise zur Entsorgung von elektrischen und elektronischen Altgeräten (im Haushalt)

Dieses Symbol auf Produkten oder in begleitenden Dokumenten besagt, dass elektrische und elektronische Altgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen.

Bringen Sie diese Altgeräte zu den eigens vom Staat eingerichteten Sammelstellen, wo sie kostenlos angenommen und ökologisch entsorgt werden. Alternativ in einigen Ländern können Sie die Altgeräte Ihrem lokalen Fachhändler beim Kauf eines neuen äquivalenten Produktes zurückgeben.

Durch die sachgemäße Entsorgung dieses Produktes helfen Sie bei der Vermeidung möglicher Umwelt- und Gesundheitsgefahren durch unkontrollierte Entsorgung. Weitere Hinweise zur Entsorgung erhalten Sie bei Ihrer Ortsverwaltung, dem Entsorgungsunternehmen oder Ihrem Fachhändler.

Eine unsachgemäße Entsorgung dieser Art von Müll kann gemäß den nationalen Vorschriften bestraft werden.

Für Unternehmen in den EU-Ländern

Wenn Sie elektrische und elektronische Altgeräte entsorgen wollen, verlangen Sie erforderliche Informationen von Ihrem Fachhändler oder Lieferanten.

Hinweise zur Entsorgung in anderen Ländern außerhalb der EU

Dieses Symbol gilt nur in der EU.

Wenn Sie dieses Gerät entsorgen wollen, verlangen Sie erforderliche Informationen über die sachgemäße Entsorgung von Ihrer Ortsverwaltung oder Ihrem Fachhändler.

A(mm) B(mm) C(mm) D E
760 50 m	mini 20 mini Air intake	Air exit 5 mm
