ZPIE24AW - Dunstabzugshaube Zephyr - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Zephyr
Modell	ZPIE24AW
Breite	61 cm (24 Zoll)
Gewicht (ca.)	10 kg
Spannung	220-240 V
Frequenz	50/60 Hz
Betriebsart	Abluft- oder Umluftbetrieb (mit Aktivkohlefilter)
Filtertyp	Metallfettfilter (abnehmbar) und Aktivkohlefilter
Wechselintervall Aktivkohlefilter	Alle 120 Betriebsstunden oder alle 3-4 Monate
Luftauslassdurchmesser	15 cm (6 Zoll)
Mitgeliefertes Zubehör	Rückluftgitter, Schrauben (4), Aktivkohlefilter, C-Clips (4)
Montage	Unterbauschrank oder Decke (mit Rückluftgitter)
Reinigung Metallfilter	Abnehmbar, spülmaschinengeeignet
Sicherheitshinweise	Nur gemäß Anleitung installieren; bei Umluftbetrieb Aktivkohlefilter verwenden

Häufig gestellte Fragen - ZPIE24AW Zephyr

Wie installiere ich den Aktivkohlefilter?

Entfernen Sie den Metallfilter von der Dunstabzugshaube. Legen Sie den Aktivkohlefilter oben auf den Metallfilter und befestigen Sie ihn mit den vier C-Clips (zwei pro Längsseite). Setzen Sie den Metallfilter wieder ein.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss nach 120 Betriebsstunden oder etwa alle 3-4 Monate ausgetauscht werden, basierend auf einer durchschnittlichen Kochzeit von einer Stunde pro Tag.

Kann die Dunstabzugshaube im Umluftbetrieb verwendet werden?

Ja, mit dem mitgelieferten Aktivkohlefilter und dem Rückluftgitter kann die Haube im Umluftbetrieb arbeiten. Der Aktivkohlefilter absorbiert Gerüche.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang enthalten sind: Rückluftgitter, 4 Schrauben, ein Aktivkohlefilter und 4 C-Clips zur Befestigung.

Wie wird das Rückluftgitter montiert?

Schneiden Sie eine kreisförmige Öffnung mit 6,5 Zoll (ca. 16,5 cm) Durchmesser in die Schrankoberseite oder Decke. Verbinden Sie den 6-Zoll-Rundkanal vom Gebläse mit dem Rückluftgitter und sichern Sie ihn mit Klebeband. Befestigen Sie das Rückluftgitter mit vier Schrauben.

Kann die Dunstabzugshaube auch ohne Abluft verwendet werden?

Ja, für den Umluftbetrieb ist der Aktivkohlefilter erforderlich. Der mitgelieferte Rückluftgitter leitet die gereinigte Luft zurück in den Raum.

Wie oft sollte der Metallfilter gereinigt werden?

Der Metallfettfilter sollte regelmäßig gereinigt werden, idealerweise alle 1-2 Monate oder bei sichtbarer Verschmutzung. Er ist abnehmbar und spülmaschinengeeignet.

Welche Sicherheitshinweise sind zu beachten?

Die Installation muss gemäß der Anleitung erfolgen. Bei Umluftbetrieb muss der Aktivkohlefilter verwendet werden. Der Rückluftgitter muss korrekt montiert sein, um einen ordnungsgemäßen Luftstrom zu gewährleisten.

Wie wird die Dunstabzugshaube an der Decke montiert?

Wenn die Schrankoberseite bündig mit der Decke abschließt, schneiden Sie eine 6,5-Zoll-Öffnung in die Decke. Verbinden Sie den Kanal und sichern Sie das Rückluftgitter mit vier Schrauben an der Decke.

Was tun, wenn die Dunstabzugshaube nicht richtig funktioniert?

Überprüfen Sie, ob der Aktivkohlefilter rechtzeitig ausgetauscht wurde und der Metallfilter sauber ist. Stellen Sie sicher, dass die Kanäle nicht blockiert sind und die Stromversorgung korrekt ist.

BEDIENUNGSANLEITUNG ZPIE24AW Zephyr

THIS KIT INCLUDES:

Technical diagram of a mechanical component with concentric circles and mounting holes (no text or symbols)

(1) return air vent

(4) return air vent screws

(1) charcoal filter

(4) C clips

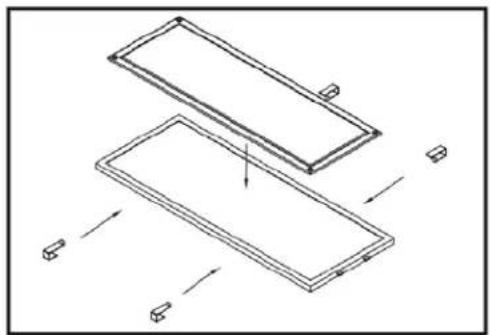

Isometric diagram of two stacked rectangular panels with directional arrows indicating movement or force (no text or symbols)

FIG.1

1. Remove mesh filter from hood and place charcoal on the top of mesh filter. Secure charcoal filter by 4 C clips from recirculation kit, 2 C clips for each elongated side of charcoal filter, FIG. 1.
2. Reinstall mesh filter.
3. Charcoal filter must be replaced after every 120 hours of use or approximately every 3 to 4 months based on an average daily use of 1 hour of cooking time.

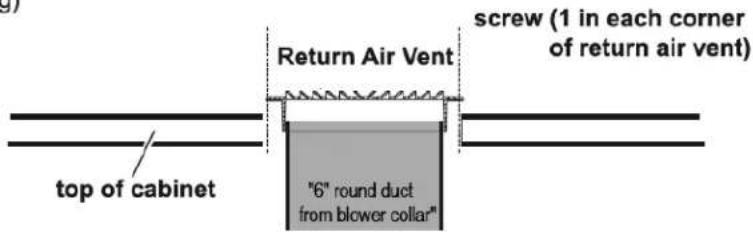

To install the return air vent to top of the cabinet:

(for installations where cabinet does not extend to the ceiling)

1. Cut a 6-1/2" round opening in top of the cabinet where the ducting will connect to the return air vent. FIG. 2
2. Connect 6" round ducting from blower collar to return air vent collar. Return air vent collar will go around the ducing. Secure with duct tape.
3. Secure return air vent to top of cabinet with (4) screws.

top of cabinet Return Air Vent screw (1 in each corner of return air vent) "6" round duct from blower collar"

FIG. 2

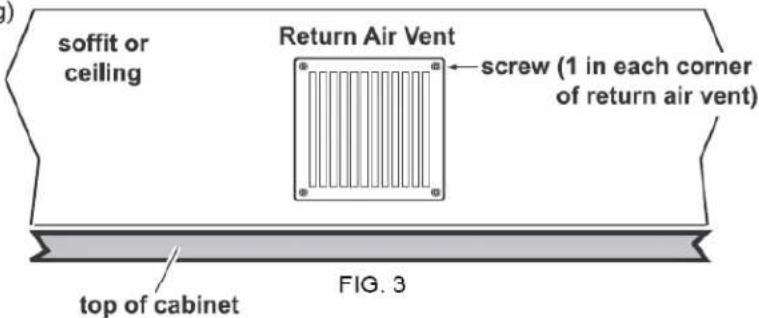

To install the return air vent to a soffit or ceiling:

(for installations where top of cabinet is flush with the ceiling)

1. Cut a 6-1/2" round opening in soffit or ceiling where the ducting will connect to the return air vent. FIG. 3
2. Connect 6" round ducting from blower collar to return air vent collar. Return air vent collar will go around the ducing. Secure with duct tape.
3. Secure return air vent to soffit or ceiling with (4) screws.

soffit or ceiling Return Air Vent screw (1 in each corner of return air vent) top of cabinet FIG. 3

note: Return air vent deflectors should face the sides to properly vent the air. FIG. 4

airflow airflow

FIG. 4
