AK8200AS - Dunstabzugshaube Zephyr - Kostenlose Bedienungsanleitung

Marke	Zephyr
Modell	AK8200AS
Produkttyp	Dunstabzugshaube (Einbau unter Schrank)
Farbe	Edelstahl
Breite	29 13/16 Zoll (ca. 75,7 cm)
Tiefe	14 3/4 Zoll (ca. 37,5 cm)
Montagehöhe über Kochfläche	26 - 36 Zoll (ca. 66 - 91 cm)
Stromversorgung	120 V, 60 Hz, max. 6 A
Lüfterleistung (min.-max.)	500 - 1000 CFM (ca. 850 - 1700 m³/h)
Geräuschpegel (min.-max.)	3,5 - 8 Sone
Steuerung	Elektronische Touch-Bedienung
Geschwindigkeitsstufen	3
Auto-Abschaltverzögerung	Ja
CleanAir-Funktion	Ja
Beleuchtung	Halogen, 35 W x 2 (zweistufig dimmbar)
Fernbedienung	Kabelloser Funkfernbedienung inklusive
Filtertyp	Pro Baffle Filter (Edelstahl) x 2
Umluftfähigkeit	Nein (nur Abluft)
Abluftanschluss	8 Zoll rund, vertikal
ADA-konform	Ja
Garantie	10 Jahre Teile, 1 Jahr Arbeit

Häufig gestellte Fragen - AK8200AS Zephyr

Wie installiere ich die Dunstabzugshaube AK8200AS?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Die Haube wird in einen Unterschrank eingebaut. Die genauen Ausschnittmaße entnehmen Sie bitte der Bedienungsanleitung. Achten Sie auf den richtigen Abluftanschluss (8 Zoll rund).

Wie reinige ich die Fettfilter?

Die Pro Baffle Filter aus Edelstahl können in der Spülmaschine gereinigt werden. Entfernen Sie die Filter und spülen Sie sie im Geschirrspüler oder von Hand mit mildem Reinigungsmittel. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Wie wechsle ich die Halogenlampen?

Die Dunstabzugshaube verwendet Halogenlampen mit 35 W (GU10). Schalten Sie die Stromversorgung aus, entfernen Sie die Lampenabdeckung und tauschen Sie die defekte Lampe aus. Verwenden Sie nur geeignete Ersatzlampen.

Wie funktioniert die Fernbedienung?

Die kabellose Fernbedienung ist im Lieferumfang enthalten. Sie müssen sie nicht koppeln – sie ist werkseitig synchronisiert. Verwenden Sie sie zum Ein- und Ausschalten, zur Geschwindigkeitswahl und zur Steuerung der Beleuchtung. Ersetzen Sie die Batterie bei Bedarf (CR2032).

Wie stelle ich die Lüftergeschwindigkeit ein?

Über die elektronische Touch-Bedienung an der Haube oder die Fernbedienung können Sie zwischen 3 Geschwindigkeitsstufen wählen. Drücken Sie die Taste wiederholt, um die Stufe zu wechseln.

Was bedeutet die CleanAir-Funktion?

Die CleanAir-Funktion schaltet den Lüfter nach dem Kochen für eine einstellbare Zeit weiter, um die Restluft zu reinigen. Sie wird automatisch aktiviert oder kann manuell eingestellt werden.

Wie hoch sollte die Haube über dem Herd montiert werden?

Der empfohlene Montageabstand beträgt 26 bis 36 Zoll (ca. 66-91 cm) über einer 36 Zoll hohen Kochfläche. Messen Sie von der Unterseite der Haube bis zur Kochfläche.

Ist die Haube für Umluftbetrieb geeignet?

Nein, die AK8200AS ist ausschließlich für den Abluftbetrieb ausgelegt. Eine Umluftoption ist nicht verfügbar.

Was tun bei Fehlermeldungen?

Sollte die Haube nicht richtig funktionieren, überprüfen Sie zuerst die Stromversorgung und die Sicherungen. Ein Reset kann durch Ausschalten und Wiedereinschalten erfolgen. Bei anhaltenden Problemen wenden Sie sich an den Kundendienst.

Wie lange ist die Garantie?

Zephyr gewährt eine Garantie von 10 Jahren auf Teile und 1 Jahr auf Arbeitsleistung. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG AK8200AS Zephyr

If you'd like professional-grade punch with all the amenities, Tornado II will be your best-kept secret, with powerful blower combinations and an optional adjustable-depth liner for more flexible installations. A stylish and discreet wireless remote puts you

in control. Dual-level halogen lights illuminate the surface below. Choose the ventilation level that's right for you along with an optional, easy-to-install stainless steel liner to complement your kitchen's style.

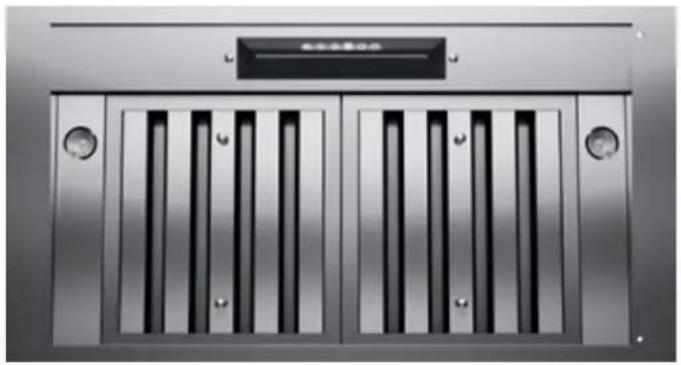

Exterior view of a stainless steel industrial cabinet with vertical slats and control knobs (no visible text or symbols)

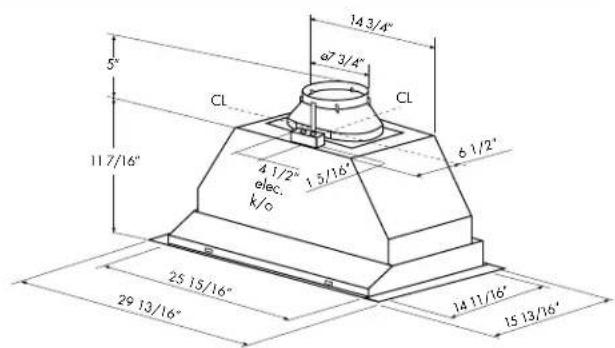

Cabinet Bottom Cut-Out Size (W x D): AK8200AS: 26 1/16" x 14 3/4"; AK8300ASX: 34 11/16" x 14 3/4"

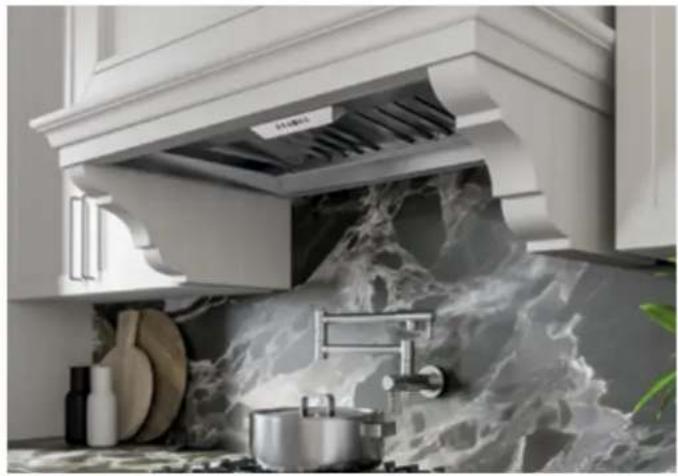

Interior kitchen scene with stainless steel oven, water splash, and cooking utensils (no visible text or symbols)

Includes Wireless Remote Control

MODELStainless Steel	AK8200AS
Size	29" (29-13/16")
Blower CFM (Min. - Max.)	500 - 1000 (Dual Internal)
Sones (Min. - Max.)	3.5 - 8
FEATURES
Controls	Electronic Touch
Speed Levels	3
Auto Delay-Off	Yes
CleanAir Function	Yes
Lighting	Halogen, 35W x2
Dual-Level Lighting	Yes
Wireless Remote Control	Yes
Filters	Pro Baffle x2
Recirculating Option	No
ADA Compliant	Yes
DUCT SPECIFICATIONS
Vertical Internal Blower	8" Round
Horizontal Internal Blower	NA
AC POWER	120V, 60Hz at Max. 6A
OPTIONAL ACCESSORIES
36" Liner (17-5/8" - 20-1/8" Depth)	AK0806BS
36" Liner (20-1/2" - 23-1/2" Depth)	AK0806AS
42" Liner (20-1/2" - 23-1/2" Depth)	AK0842AS
BloomTM GU10 LED	Z0B0040
MOUNTING HEIGHT RANGE**	26" - 36"
WARRANTY	10 years parts, 1 year labor

*Mounting height refers to distance between top of a 36" tall cooking surface and bottom of hood.
