ZMDM90AS - Dunstabzugshaube Zephyr - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Zephyr
Modell	ZMDM90AS (36") / ZMD-E42AS (42")
Breite	91,4 cm (36") oder 106,7 cm (42")
Höhe	ca. 15-20 cm
Tiefe	ca. 50 cm
Gewicht	ca. 20 kg
Spannung	220-240 V / 50 Hz
Leistungsaufnahme	ca. 250 W
Motorleistung	ca. 200 W
Beleuchtung	4 x LED 3 W
Filtertyp	Aluminium-Mesh-Filter (abnehmbar, spülmaschinenfest)
Luftführung	Abluft- und Umluftbetrieb möglich
Steuerung	Tastensteuerung mit LCD-Bildschirm
Geschwindigkeitsstufen	3 Stufen
Geräuschpegel	ca. 55 dB (max)
Kaminverkleidung	zweiteilig, höhenverstellbar
Durchmesser Abluftanschluss	8" (ca. 20,3 cm)
Lieferumfang	Hotte, Kaminverkleidung, Filter, Montagematerial, Schablone
Reinigung	Filter regelmäßig reinigen (spülmaschinenfest), Gehäuse mit feuchtem Tuch
Sicherheitsmerkmale	Überhitzungsschutz, automatische Abschaltung
Ersatzteile	Verfügbar (siehe Teileliste)

Häufig gestellte Fragen - ZMDM90AS Zephyr

Wie installiere ich die Dunstabzugshaube?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Die mitgelieferte Montageschablone hilft bei der Positionierung. Beachten Sie die Abstände zu Kochfeld und Decke. Stromversorgung vorher abschalten.

Wie reinige ich den Aluminium-Mesh-Filter?

Der Filter ist abnehmbar und kann in der Spülmaschine gereinigt werden. Alternativ von Hand mit mildem Reinigungsmittel. Vor dem Einsetzen vollständig trocknen lassen.

Wie wechsle ich die LED-Beleuchtung?

Zuerst die Stromversorgung unterbrechen. Die LED-Leuchten (Modell Z0B-0032, 3W) können vorsichtig aus der Fassung gedrückt werden. Nur Originalersatzteile verwenden.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie die Stromversorgung und die Sicherung. Kontrollieren Sie den Steuerkasten und die Schalter. Bei anhaltenden Problemen den Kundendienst kontaktieren.

Welche Maße hat die Dunstabzugshaube?

Die Modelle sind in 36 Zoll (91,4 cm) und 42 Zoll (106,7 cm) Breite erhältlich. Die Höhe beträgt ca. 15-20 cm, die Tiefe ca. 50 cm. Genauere Angaben in der Montageanleitung.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, die Haube ist für Abluft- und Umluftbetrieb geeignet. Für den Umluftbetrieb wird ein Aktivkohlefilter benötigt (separat erhältlich).

Wie laut ist die Dunstabzugshaube?

Der Geräuschpegel beträgt je nach Stufe ca. 45-55 dB. Die niedrigste Stufe ist am leisesten.

Welche Ersatzteile sind verfügbar?

Es gibt eine umfangreiche Teileliste mit Nummern für Motor, Steuerplatine, Schalter, Filter, Abdeckungen und mehr. Ersatzteile über den Kundendienst oder Fachhändler beziehbar.

Wie stelle ich die Kaminverkleidung ein?

Die obere und untere Kaminverkleidung sind ausziehbar. Lösen Sie die Befestigungsschrauben, passen Sie die Höhe an und ziehen Sie die Schrauben wieder fest. Auf waagerechte Ausrichtung achten.

Was bedeuten die Fehlermeldungen auf dem LCD?

Das LCD zeigt Betriebszustand und mögliche Fehler an. Konsultieren Sie das Handbuch für spezifische Codes. Bei wiederholten Fehlern den Kundendienst rufen.

BEDIENUNGSANLEITUNG ZMDM90AS Zephyr

ZMD-M90AS

ZMD-E42AS


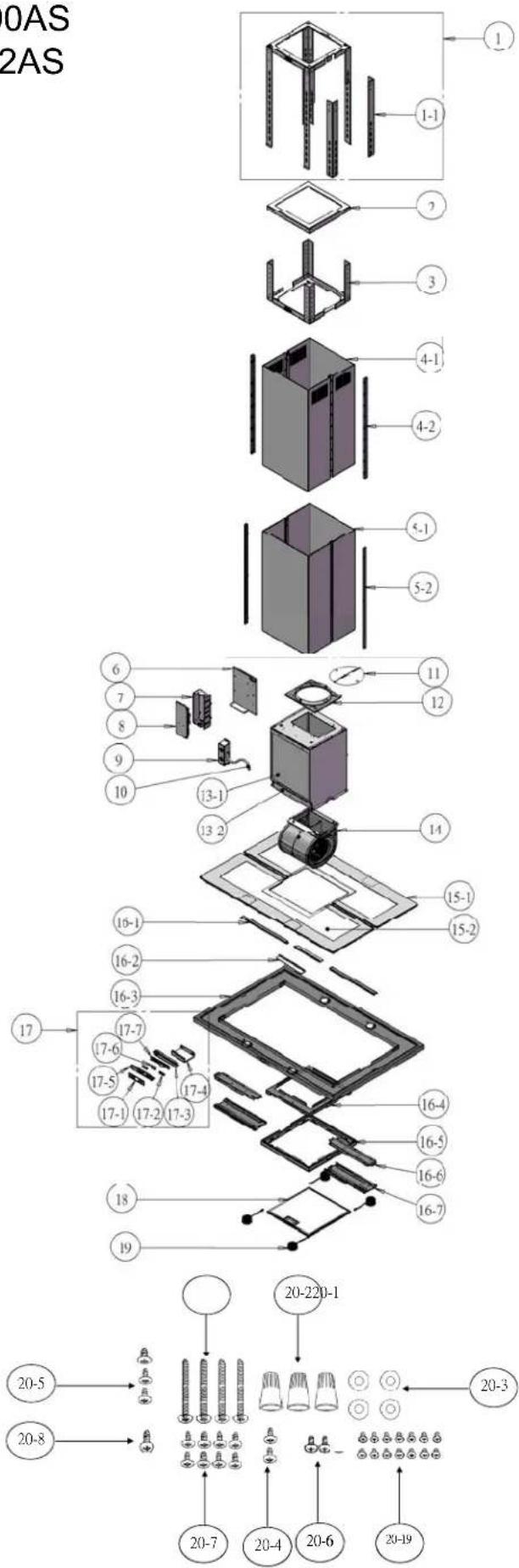

ZMD-M90AS, ZMD-E42AS

Ref #	Part #	Description Qty.
1	54110075	Support Frame, Upper 1
1-1	54110077	Lateral Support Brackets 2
2	54110078	Bracket, Support Frame 1
3	54110076	Support Frame, Lower 1
4-1	50050118	Duct Cover, Upper (SN<24) 2
4-1	50050166	Duct Cover, Upper (SN24+) 2
4-2	50170046	Trim, Upper Duct Cover (SN<24) 2
5-1	50050120	Duct Cover, Lower (SN<24) 2
5-1	50050167	Duct Cover, Lower (SN24+) 2
5-2	50170047	Trim, Lower Duct Cover (SN<24) 2
6	54140104	Bracket, Electrical 1
7	56200051	Box, Control Board 1
8	11010043	Control Board 1
9	50500101	Assembly, Junction Box 1
10	11030070	Wiring, Electrical 1
11	54060010	Damper, 8" Round 1
12	54050073	Collar, 8" Round 1
13-1		54210005 Cover, Motor Housing, Upper 1
13-2		54210006 Cover, Motor Housing, Lower 1
14	12120064	Motor 1
15	50300094	Assembly, Upper Canopy, 36" 2
15	50300095	Assembly, Upper Canopy, 42" 2
16	50500102	Assembly, Lower Canopy, 36" 1
16	50500103	Assembly, Lower Canopy, 42" 1
16-1		50170048 Trim, Upper Canopy, 36" 2
16-1		50170049 Trim, Upper Canopy, 42" 2
16-2		54140105 Bracket, Holding 2
16-3		50300096 Canopy, Lower, 36" 1
16-3		50300097 Canopy, Lower, 42" 1
16-4		50170050 Frame, Filter, Inner 1
16-5		50170051 Frame, Filter, Outer 1
16-6 541	40107 Bracket,	Lower Canopy Trim, 36" 2
16-6 541	40108 Bracket,	Lower Canopy Trim, 42" 2
16-7 501	70052 Trim, Lower Canopy, 36" 2
16-7 501	70053 Trim, Lower Canopy, 42" 2
17 11000	065 Switch Assembly 1
17-1 541	40098 Bracket,	Switch, Front 1
17-2 504	00011 Buttons 2
17-3 521	70042 Housing,	Switch 1
17-4 541	40106 Bracket,	Switch, Rear 1
17-5 562	10055 Cover, Switch 1
17-6 521	70043 Cover, LCD Screen 1
17-7 110	10044 Switch Board 1
18 502	00042 Filter, Aluminum Mesh 1
19 Z0B-0	0032 Bulb, Bloom LED, 3W 4
20 05000	077 Hardware Packet	1
20-1 010	90002 Screw, M6 x 1 1/2"	4
20-2 150	00002 Wire Nut	3
20-3 021	70001 Washer	4
20-4 010	70006 Screw, Sheet Metal, M4 x 8mm	2
20-5 010	70010 Screw, Machine, M4 x 8mm	3
20-6 010	20024 Screw, Machine, 3/16 x 3/8	2
20-7 010	70022 Screw, Machine, M4 x 8mm	8
20-8 010	70021 Screw, M4 x 12mm	1
20-9 010	60011 Screw, Sheet Metal, M3 x 5mm	14
21 810	10002 Template, Ceiling	1

APR16.0401
