BEDIENUNGSANLEITUNG AK7048BS Zephyr


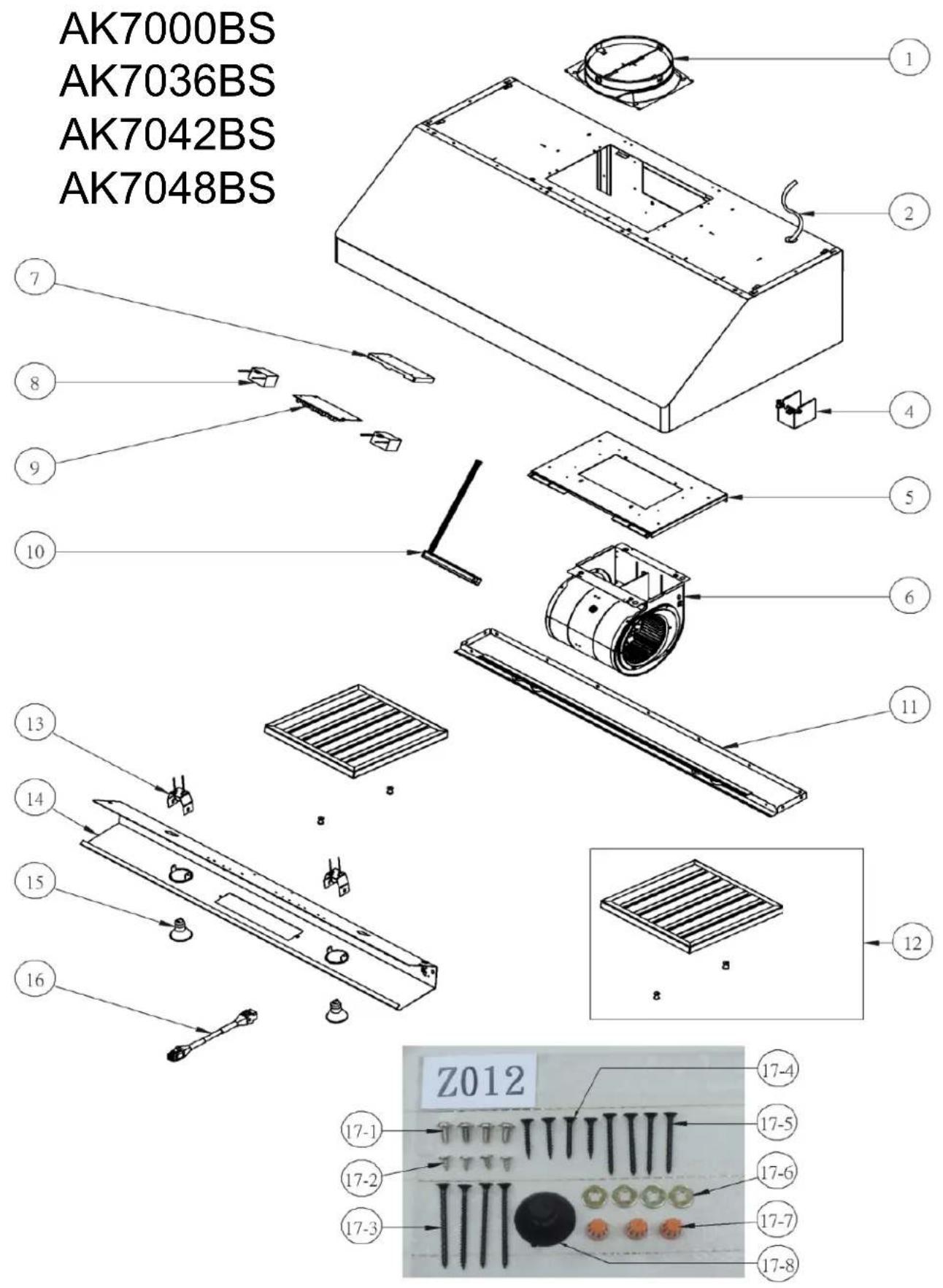

AK7000BS AK7036BS AK7042BS AK7048BS ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟12 Z012 ⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰⑰


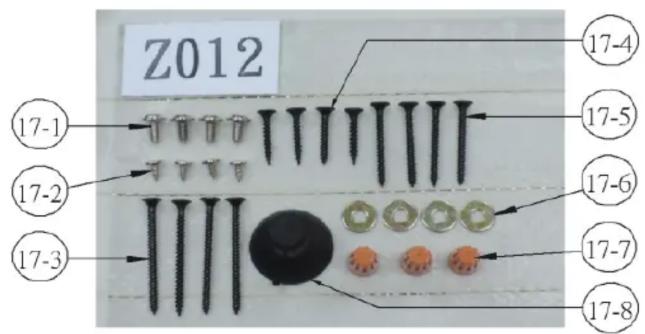

Z012 17-1 17-2 17-3 17-4 17-5 17-6 17-7 17-8AK7000BS, AK7036BS, AK7042BS, AK7048BS
| Ref # | Part # | Description Qty. | |
| 1 5405 | 0078 Collar, 8" | Round w/Damper 1 | |
| 2 1103 | 0028 Wires, Electrical 1 | ||
| 4 5420 | 0011 Box, Electrical 1 | ||
| 5 5419 | 0041 Plate, Single Blower 1 | ||
| 6 1212 | 0070 Blower 1 | ||
| 7 5620 | 0009 Plate, Control Board 1 | ||
| 8 1205 | 0028 Capacitor 2 | ||
| 9 1101 | 0064 Control Board 1 | ||
| 10 110 | 00086 Switch Assembly 1 | ||
| 11 501 | 20075 Panel, Rear (AK7000BS) 1 | ||
| 11 501 | 20076 Panel, Rear (AK7036BS) 1 | ||
| 11 501 | 20077 Panel, Rear (AK7042BS) 1 | ||
| 12 502 | 10020 Filter, Baffle (36" & 42" x 3) | 2 | |
| 12 502 | 10021 Filter, Baffle (AK7048BS) | 4 | |
| 13 505 | 00145 Light Socket Assembly | 2 | |
| 14 501 | 10139 Panel, Light (AK7000BS) | 1 | |
| 14 501 | 10140 Panel, Light (AK7036BS) | 1 | |
| 14 501 | 10141 Panel, Light (AK7042BS) | 1 | |
| 14 501 | 10261 Panel, Light (AK7048BS) | 1 | |
| 15 Z0B | 0023 Bulb, Halogen, GU-10, 35W | 2 | |
| 16 110 | 30079 Blower Extension Cable | 1 | |

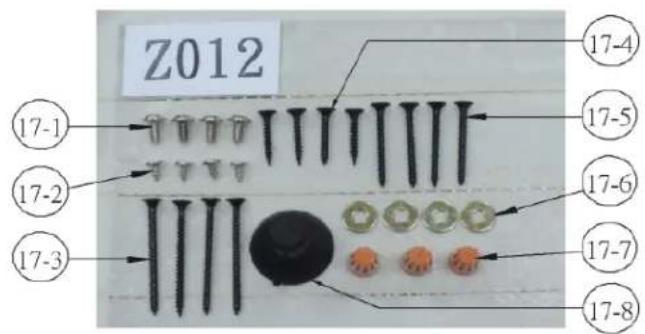

| 17 050 | 00097 Hardware Packet | 1 | |
| 17-1 | 01650001 Screw, 3/16 x 3/8 | 4 | |
| 17-2 | 01060004 Screw, M3 x 8mm | 4 | |
| 17-3 | 01090003 Screw, M6 x 2" | 4 | |
| 17-4 | 01090001 Screw, M6 x 1" | 4 | |
| 17-5 | 01090002 Screw, M6 x 1 1/2" | 4 | |
| 17-6 | 02170001 Washer | 4 | |
| 17-7 | 15000002 Wire Cap | 3 | |
| 17-8 | 15000004 Suction Cup | 1 |
JUN19.0201
