BEDIENUNGSANLEITUNG PowerEdge MX740C DELL

Installations- und Service-Handbuch

Hinweise, Vorsichtshinweise und Warnungen

i ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können.
VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können.
WARNING: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann.

Inhaltsverzeichnis

Kapitel 1: Über dieses Dokument....6

Kapitel 2: PowerEdge MX740c-Schlitten - Übersicht.... 7

Frontansicht des Systems....8

Das Systeminnere....8

Ausfindigmachen der Service-Tag-Nummer Ihres Systems....9

Etikett mit Systeminformationen....10

Kapitel 3: Anfängliche Systemeinrichtung und Erstkonfiguration....13

Einrichten Ihres Systems....13

iDRAC-Konfiguration....13

Optionen für die Einrichtung der iDRAC-IP-Adresse....13

Melden Sie sich bei iDRAC an....14

Optionen zum Installieren des Betriebssystems....14

Methoden zum Download von Firmware und Treiber....15

Herunterladen von Treibern und Firmware....15

Kapitel 4: Installieren und Entfernen von Systemkomponenten....16

Sicherheitshinweise....16

Vor der Arbeit an Komponenten im Innern Ihres Schlittens....17

Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.... 17

Empfohlene Werkzeuge....17

PowerEdge MX740c-Schlitten....17

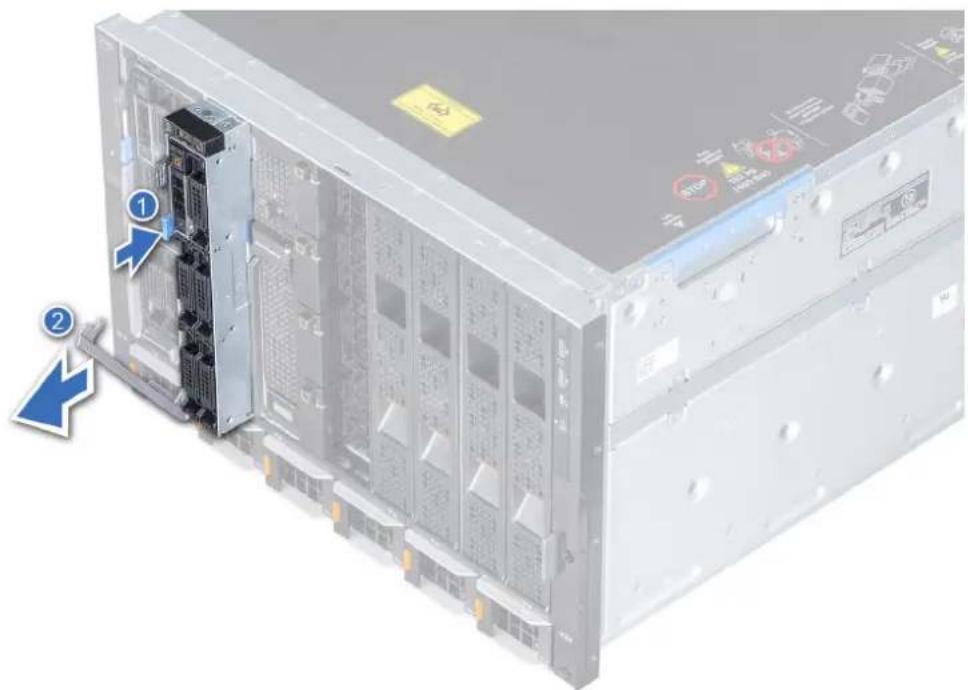

Entfernen des Schlittens aus dem Gehäuse....18

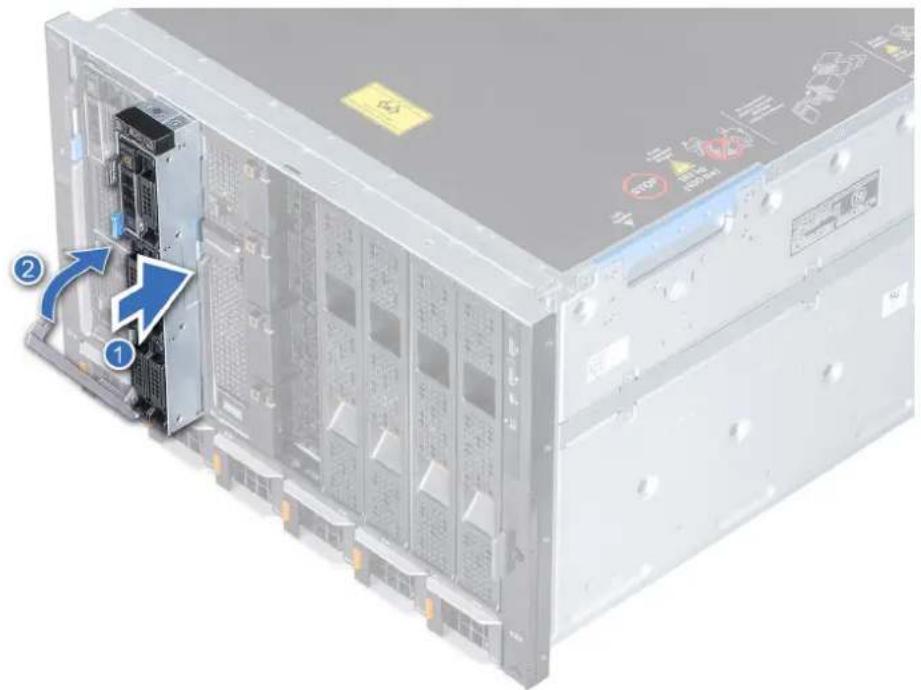

Einsetzen des Schlittens in das Gehäuse....19

Systemabdeckung....21

Entfernen der Systemabdeckung....21

Installieren der Systemabdeckung....21

Kühlgehäuse....23

Entfernen des Kühlgehäuses....23

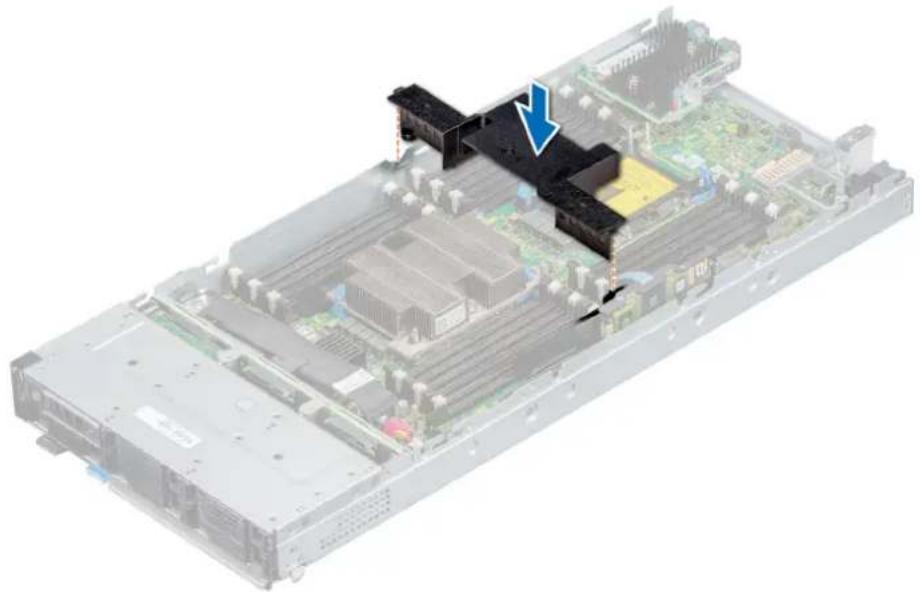

Installieren des Kühlgehäuses....23

Laufwerke....24

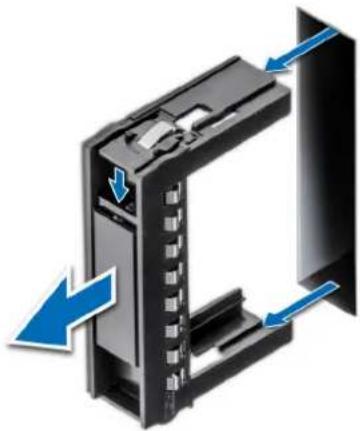

Entfernen eines Laufwerkplatzhalters....24

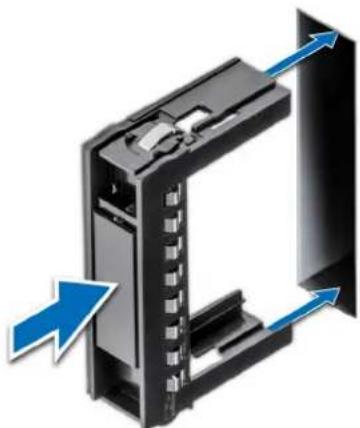

Einsetzen eines Laufwerkplatzhalters....25

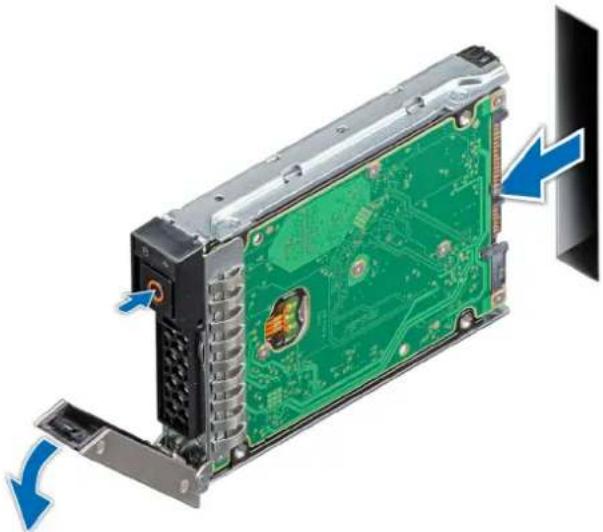

Entfernen eines Laufwerkträgers....26

Installieren eines Laufwerkträgers....27

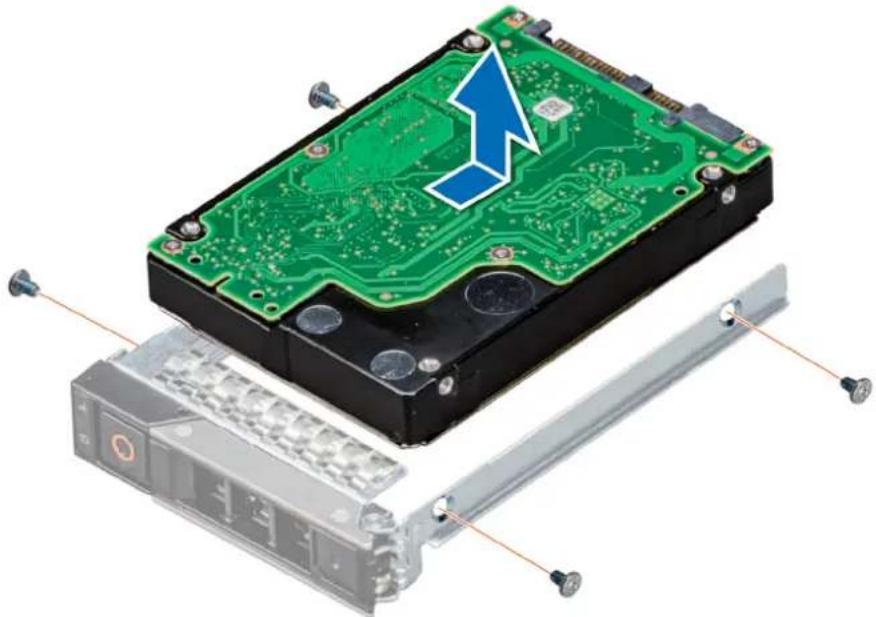

Entfernen eines Laufwerks aus einem Laufwerksträger....28

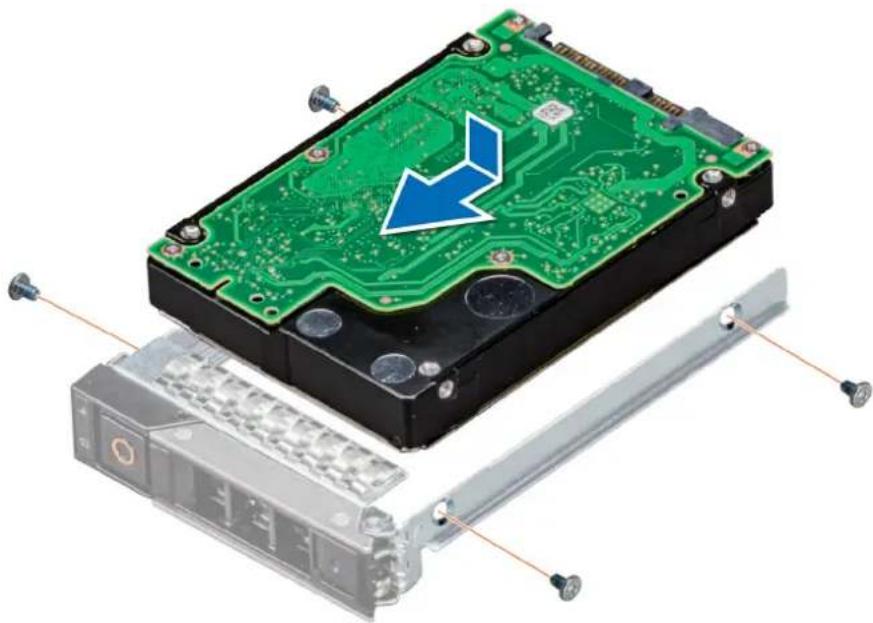

Einsetzen eines Laufwerks in einen Laufwerkträger....28

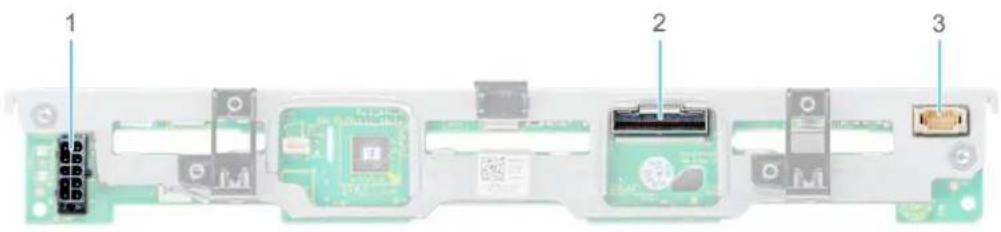

Laufwerks-Rückwandplatine....29

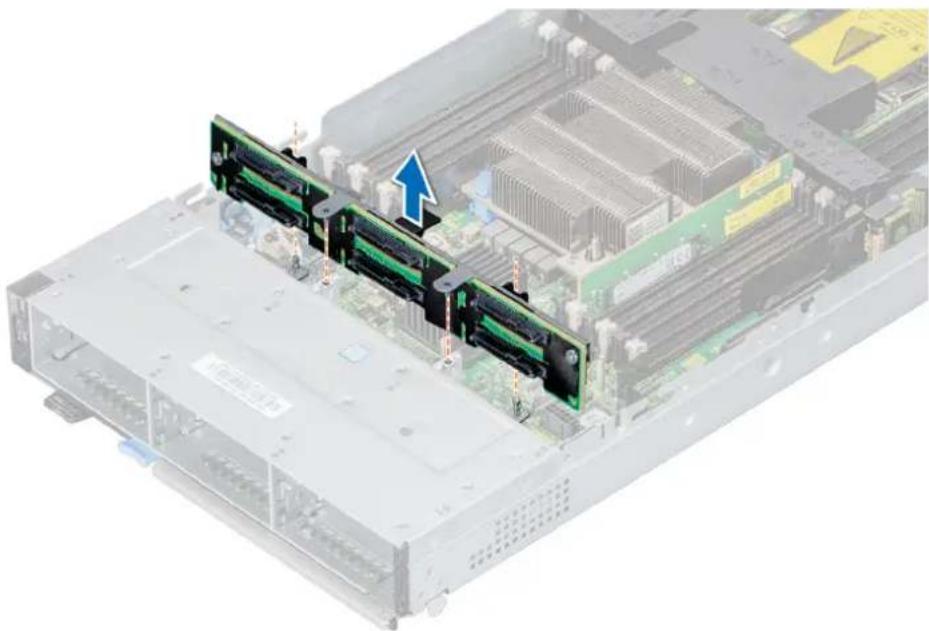

Entfernen der Laufwerks-Rückwandplatine....30

Installieren der Laufwerksrückwandplatine....31

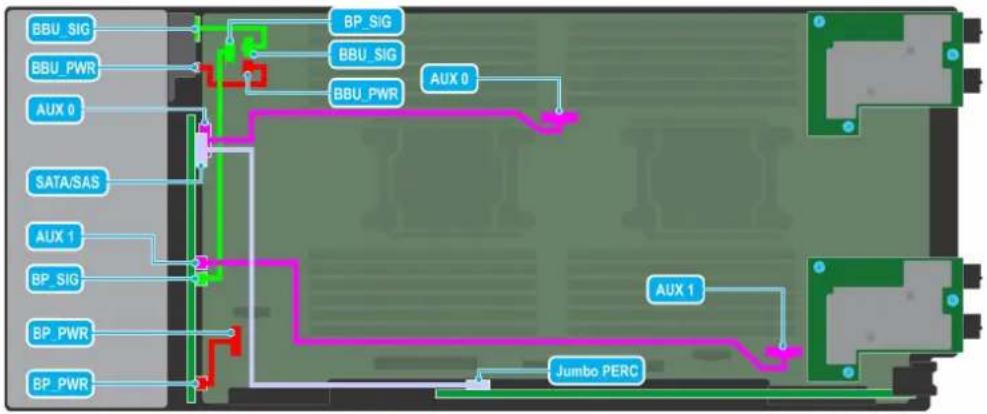

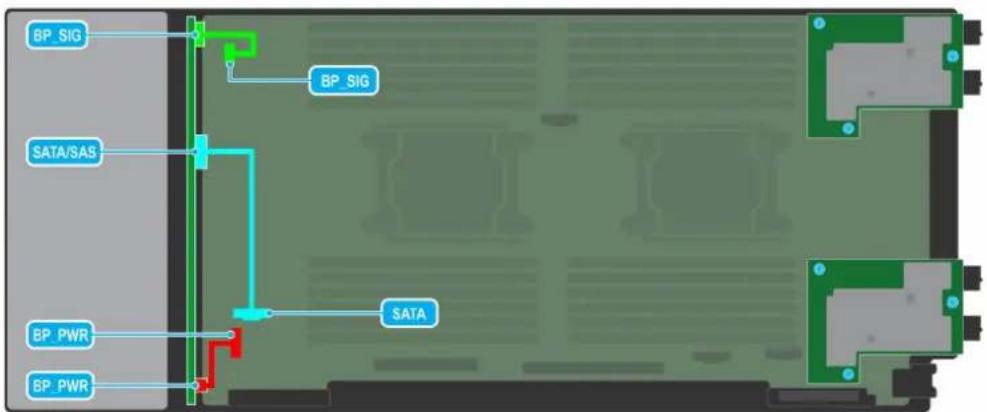

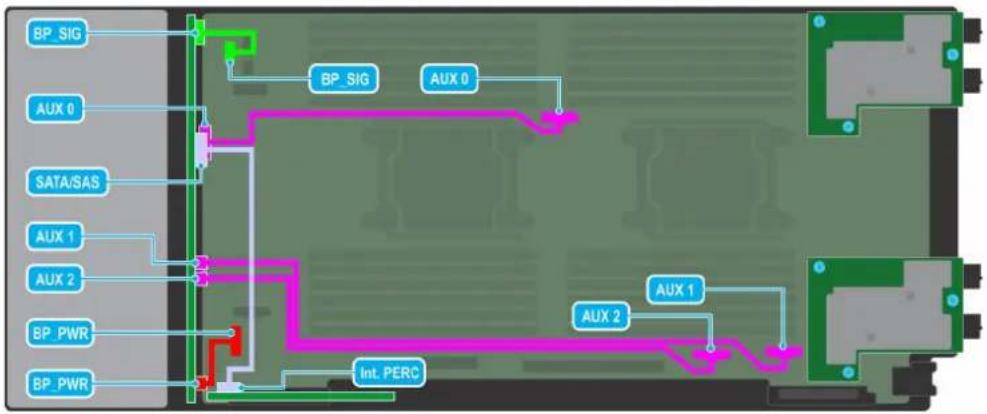

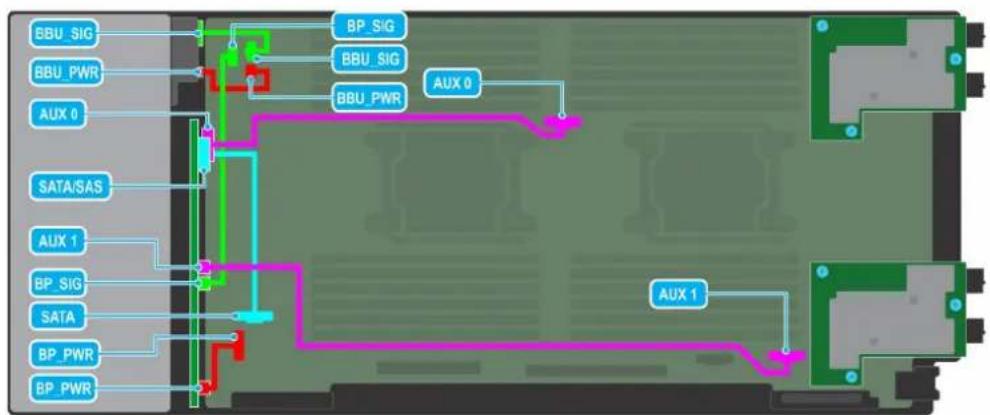

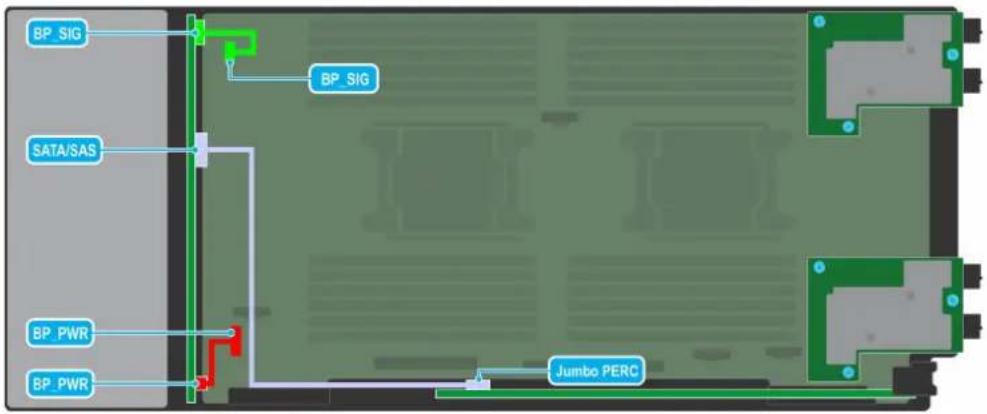

Kabelführung....32

Laufwerksgehäuse....36

Entfernen des Laufwerkträgers....36

Einbauen des Laufwerksgehäuses....37

Akkusicherungsmodul (Battery Backup Unit)....38

Entfernen der Batteriebackupeinheit....38

Einsetzen der Batteriebackupeinheit (BBU)....39

Entfernen der BBU vom BBU-Träger....40

Einsetzen der BBU in den BBU-Träger....41

Bedienfeld....42

Entfernen des Bedienfelds....42

Installieren des Bedienfelds.... 43

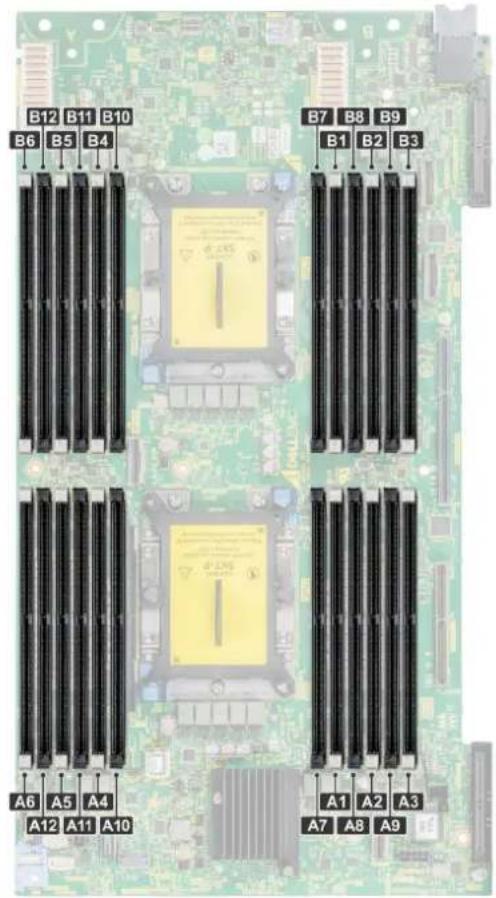

Systemspeicher 44

Allgemeine Richtlinien zur Installation von Speichermodulen....46

Anweisungen für die Installation von NVDIMM-N-Speichermodulen....47

Richtlinien zur DCPMM-Installation....48

Betriebsartspezifische Richtlinien....50

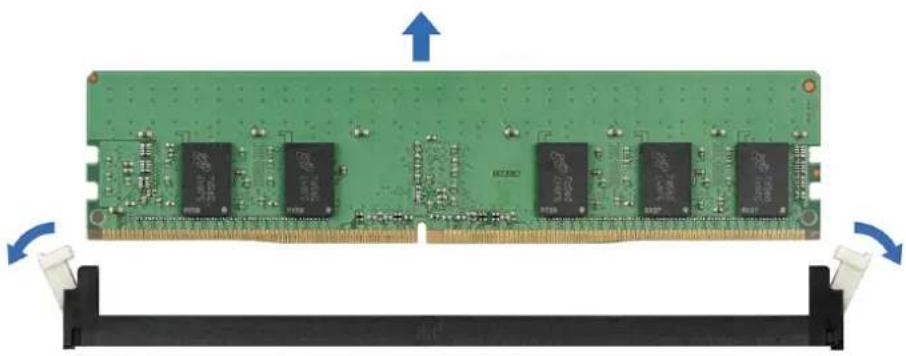

Entfernen eines Speichermoduls....53

Installieren eines Speichermoduls....54

Prozessoren und Kühlkörper....55

Entfernen des Prozessor- und Kühlkörpermoduls.... 55

Entfernen des Prozessors aus dem Prozessor- und Kühlkörpermodul....56

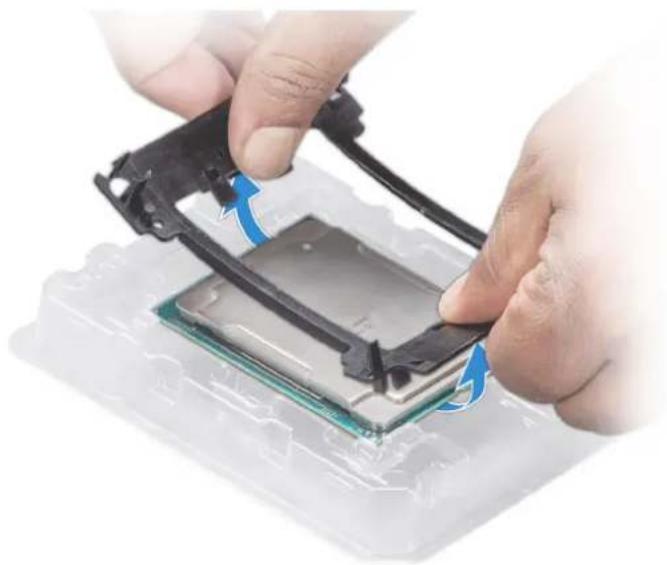

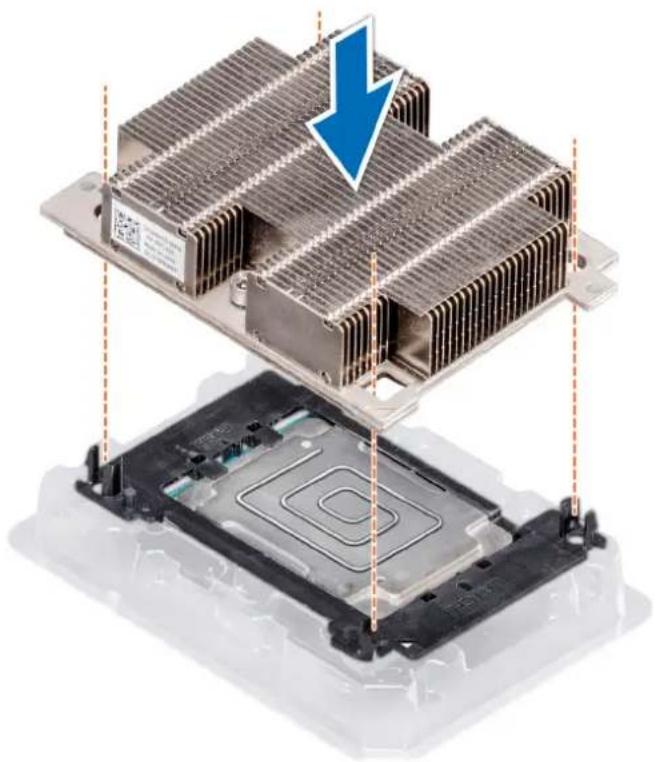

Installieren des Prozessors im Prozessor- und Kühlkörpermodul....57

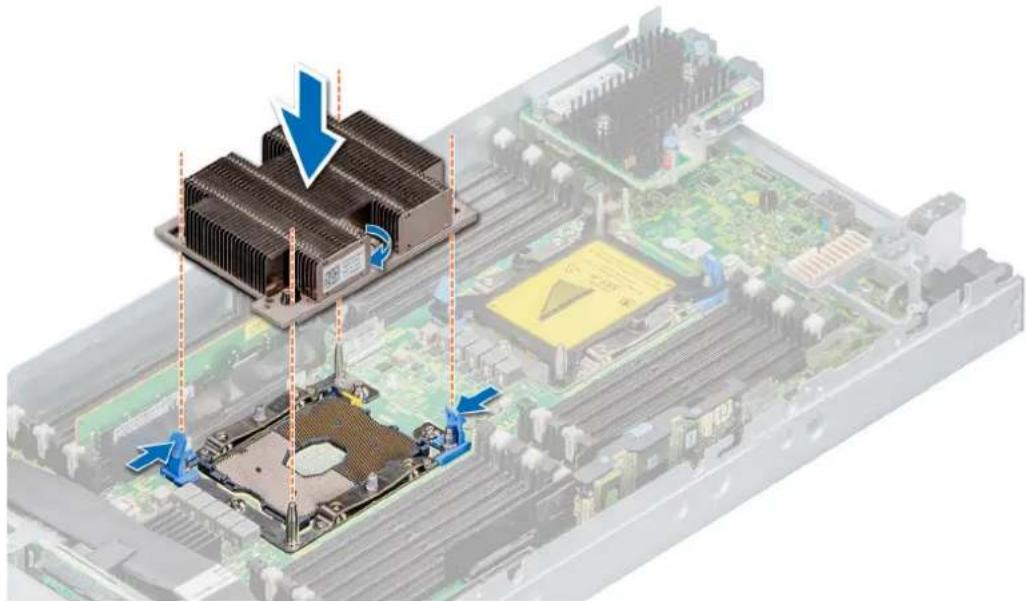

Installieren eines Prozessor- und Kühlkörpermoduls....60

iDRAC-Karte....61

Entfernen der iDRAC-Karte....61

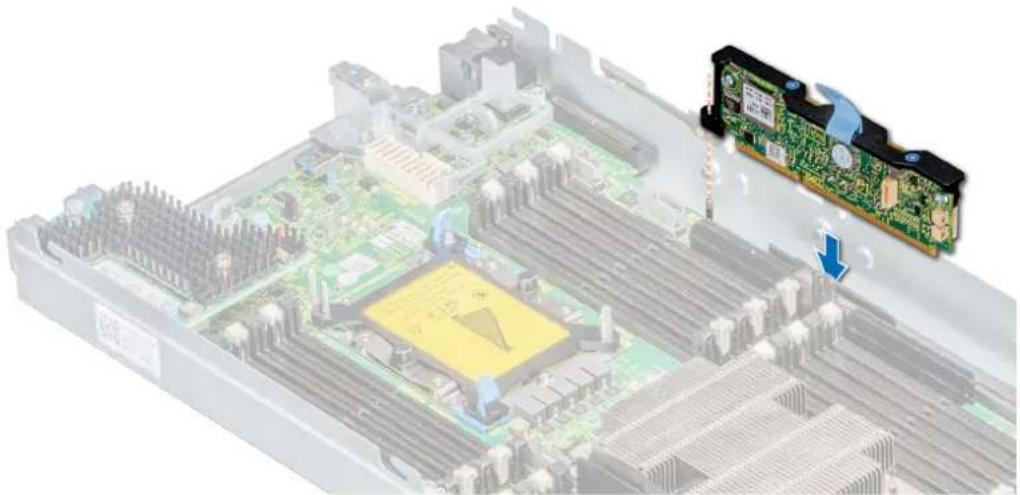

Einsetzen der iDRAC-Karte....62

PERC-Karte....63

Entfernen der PERC-Karte....64

Installieren der PERC-Karte....64

Entfernen der Jumbo-PERC-Karte....65

Installieren der Jumbo-PERC-Karte....66

Optionales internes Dual-SD-Modul....67

Entfernen der IDSDM-Karte....67

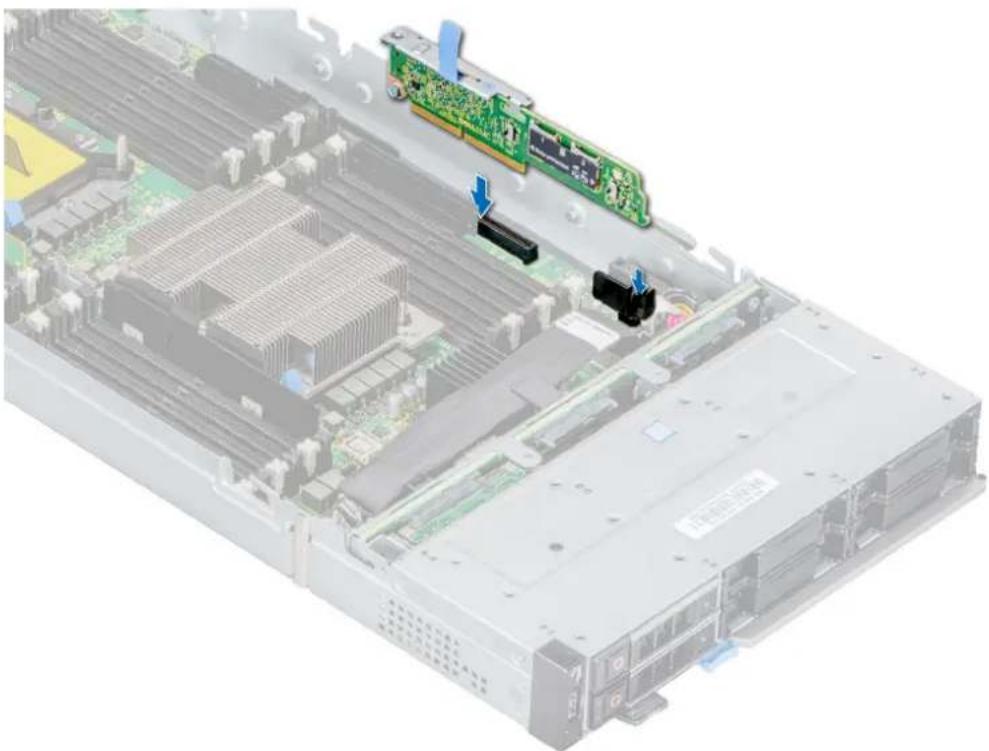

Installieren der IDSDM-Karte....68

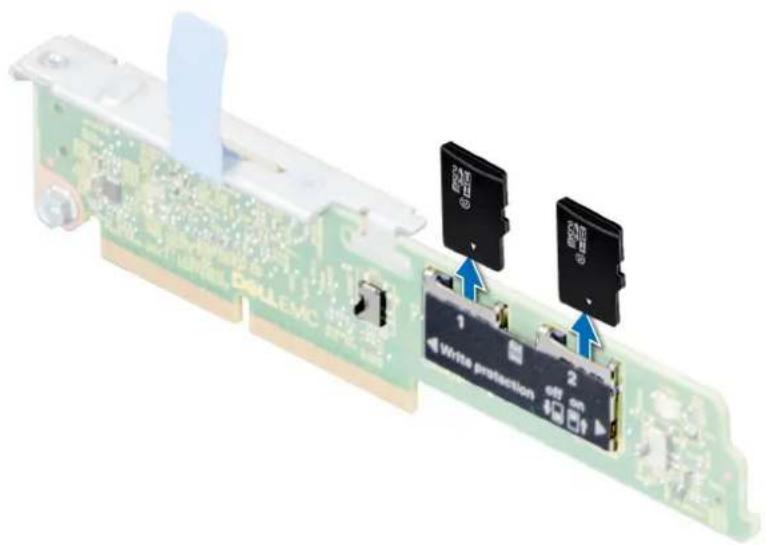

Entfernen einer MicroSD-Karte....69

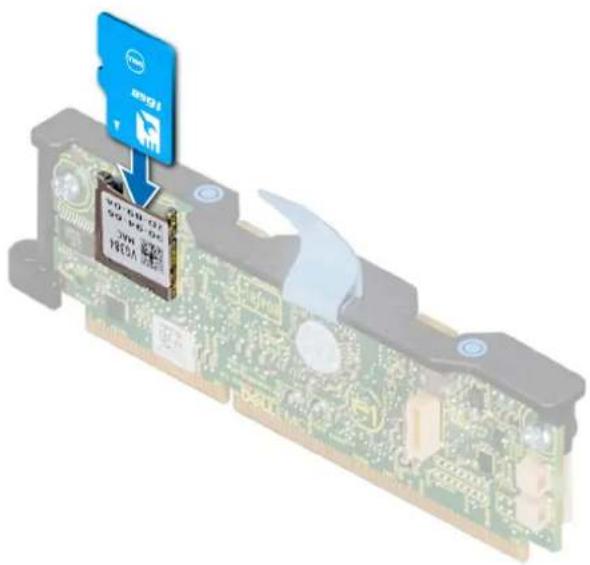

Installieren einer MicroSD-Karte....70

M.2-BOSS-Modul....71

Entfernen des M.2-BOSS-Moduls....71

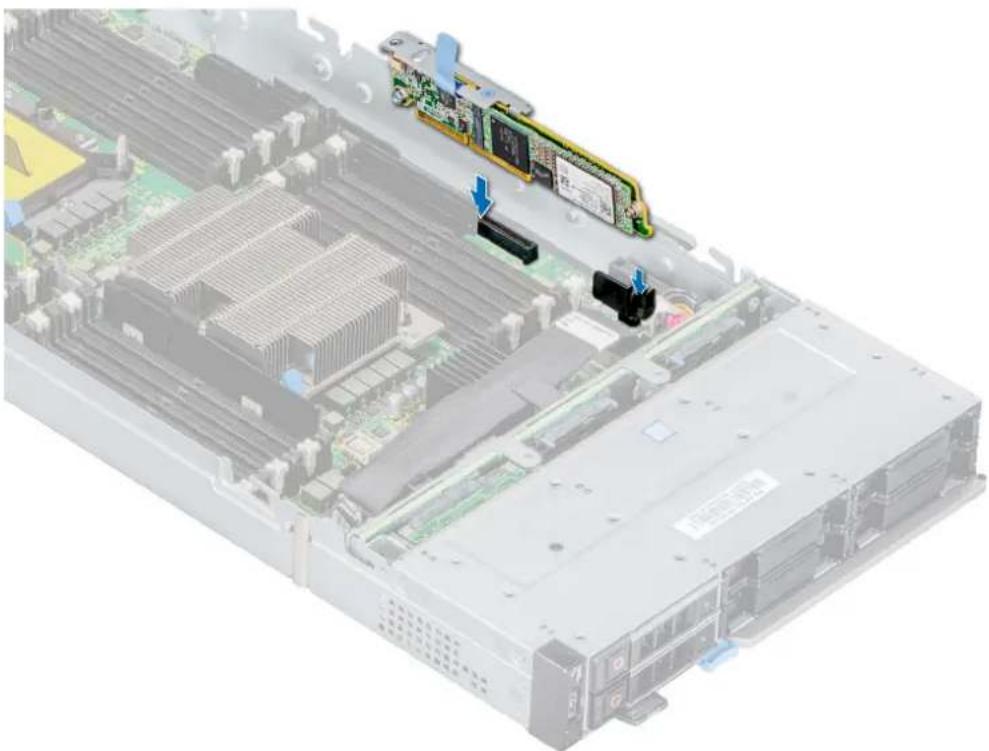

Installieren des M.2-BOSS-Moduls....72

Entfernen der M.2-BOSS-Karte....73

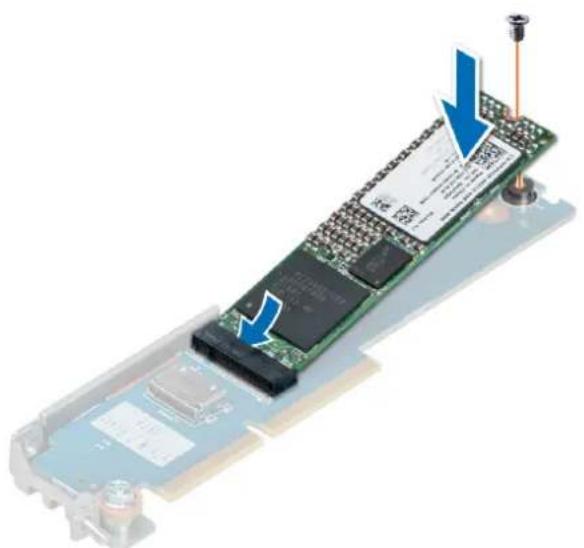

Installieren der M.2-BOSS-Karte....74

Zusatzkarte....75

Entfernen der Zusatzkarte....75

Installieren der Zusatzkarte....76

Entfernen der Minizusatzkarte....77

Installieren der Minizusatzkarte....78

Entfernen des Minizusatzkarten-Platzhalters....79

Einsetzen des Minizusatzkarten-Platzhalters....80

Optionaler interner USB-Speicherstick....81

Austauschen des optionalen internen USB-Speichersticks....81

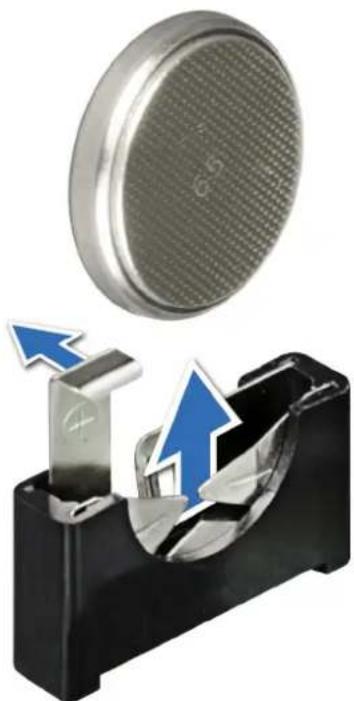

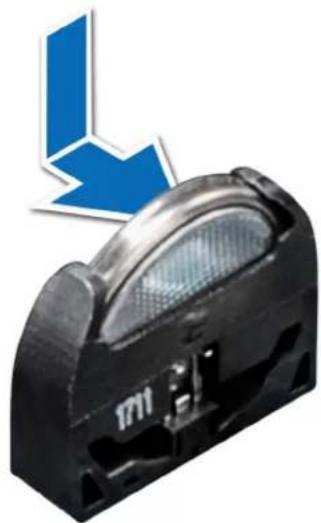

Systembatterie....81

Austauschen der Systembatterie – Option A....81

Austauschen der Systembatterie – Option B....83

Systemplatine....84

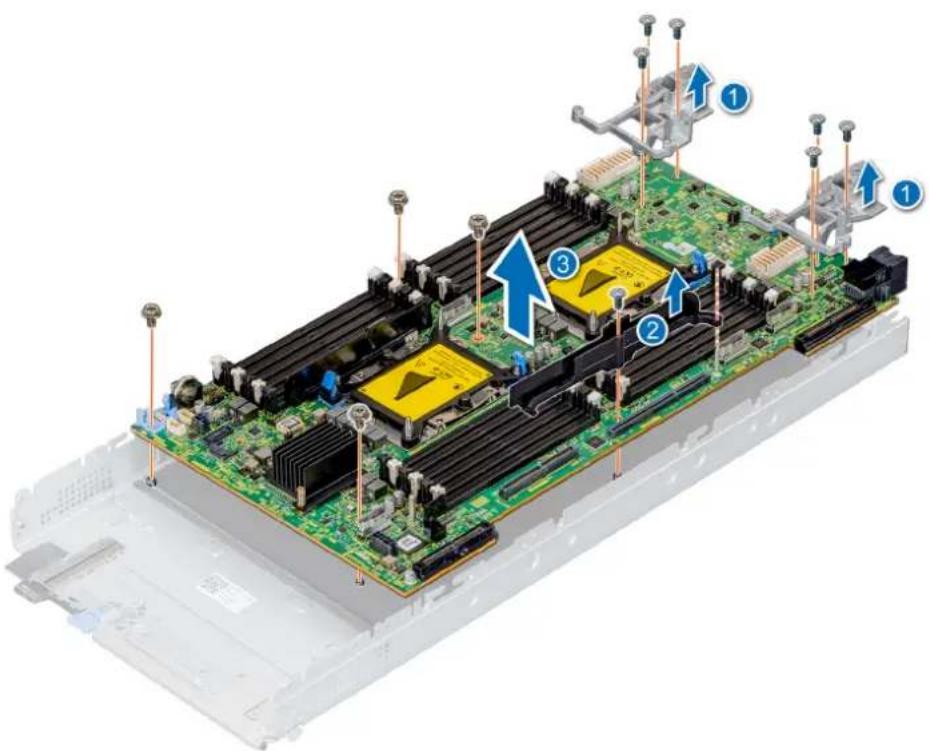

Entfernen der Systemplatine....84

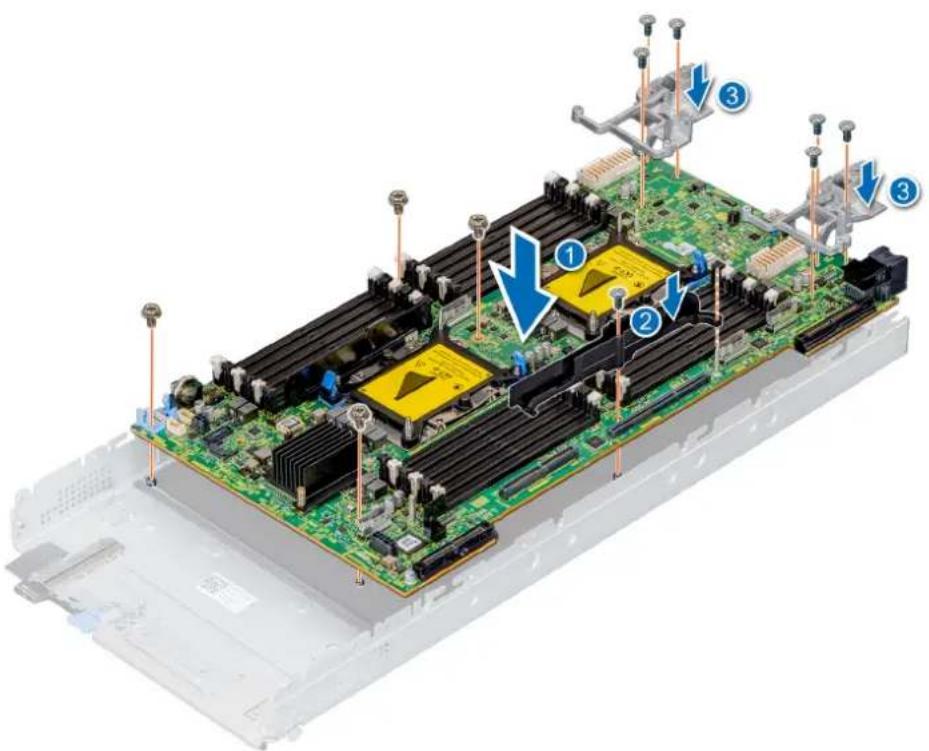

Einsetzen der Systemplatine....86

Modul Vertrauenswürdige Plattform....89

Initialisieren des TPM für BitLocker-Benutzer....90

Initialisieren des TPM 1.2 für TXT-Benutzer....90

Initialisieren des TPM 2.0 für TXT-Benutzer....90

Kapitel 5: Jumper und Anschlüsse....92

Jumper und Anschlüsse auf der Systemplatine....92

Jumper-Einstellungen auf der Systemplatine....93

Deaktivieren eines verlorenen Kennworts....94

Kapitel 6: Systemdiagnose und Anzeigecodes....95

Netzschalter-LED....95

Laufwerksanzeigecodes....95

Anzeigecodes für Systemzustand und System-ID....96

System--Diagnose....97

Integrierte Dell Systemdiagnose....97

Kapitel 7: Wie Sie Hilfe bekommen....99

Kontaktaufnahme mit Dell EMC....99

Feedback zur Dokumentation....99

Zugriff auf Systeminformationen mithilfe von QRL....99

Quick Resource Locator für das PowerEdge MX740c-System....100

Automatische Unterstützung mit SupportAssist....100

Informationen zum Recycling oder End-of-Life-Service....100

Kapitel 8: Dokumentationsangebot....101

Über dieses Dokument

Mit diesem Dokument erhalten Sie eine Übersicht über das PowerEdge MX740c-System, Informationen zur Installation und zum Austausch von Komponenten, technische Daten, diagnostische Mittel sowie Richtlinien zur Installation bestimmter Komponenten.

Das PowerEdge MX740c-System ist mit dem PowerEdge MX7000-Gehäuse kompatibel. Weitere Informationen über das Gehäuse finden Sie im Installations- und Service-Handbuch zum PowerEdge MX7000 unter www.dell.com/poweredgemanuals.

PowerEdge MX740c-Schlitten - Übersicht

Der Dell EMC PowerEdge MX740c ist ein Datenverarbeitungsschlitten einfacher Baubreite, der folgende Komponenten unterstützt:

• Bis zu zwei skalierbare Intel Xeon Prozessoren.
  ●Bis zu 24 DIMM-Steckplätze.
• Bis zu sechs 2,5-Zoll-SAS-, SATA (HDD/SSD)-, oder NVMe-Laufwerke.

ANMERKUNG: Sämtliche Instanzen der SAS-, NVMe- und SATA-Festplattenlaufwerke und der SSD-Laufwerke werden in diesem Dokument als Laufwerke bezeichnet, sofern nicht anders angegeben.

Themen:

•Frontansicht des Systems
•Das Systeminnere
•Ausfindigmachen der Service-Tag-Nummer Ihres Systems
• Etikett mit Systeminformationen

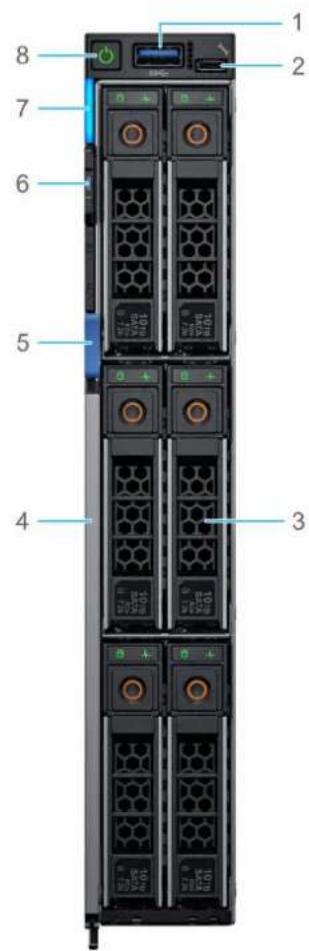

Frontansicht des Systems

1 2 8 7 6 5 4 3

Abbildung 1. Vorderansicht der Konfiguration mit 6 Laufwerken

1. USB 3.0-Port

2. iDRAC Direct-Port

3. Laufwerke

4. Verschlussbügel

5. Verschlussbügeltaste

6. Informations-Tag

7. Anzeige für Systemzustand und System-ID

8. Netzschalter

Weitere Informationen finden Sie in den Technischen Daten des Dell EMC PowerEdge MX740c auf der Seite mit der Produktdokumentation.

Das Systeminnere

ANMERKUNG: Komponenten, die hot-swap-fähig sind, besitzen orangefarbene Griffpunkte, während Komponenten, die nicht hot-swap-fähig sind, blaue Griffpunkte aufweisen.

1 2 3 4 5 11 10 9 8 7 6 DOLLEAC

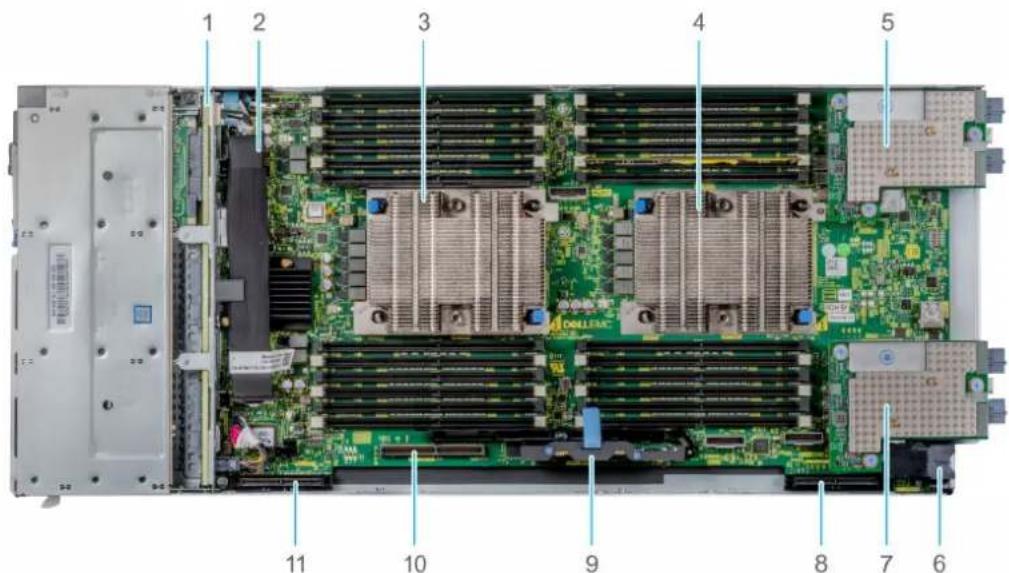

Abbildung 2. Das Systeminnere

1. Rückwandplatine
2. Rückwandplatinen-Kabel
3. Prozessor 1 (Kühlkörper)
4. Prozessor 2 (Kühlkörper)
5. Zusatzkarte a1
6. Netzanschluss
7. Zusatzkarte B1
8. Minizusatzkarten-Anschluss
9. iDRAC-Karte
10. BOSS-Anschluss
11. PERC-Anschluss

Ausfindigmachen der Service-Tag-Nummer Ihres Systems

Die Registerkarte „Systeminformationen“ enthält den eindeutigen Express-Servicecode und das Service-Tag des Systems. Mithilfe dieser Informationen kann Dell EMC die Systemkonfiguration und die Gewährleistungsbedingungen identifizieren und Support-Anrufe an die richtigen Mitarbeiter weiterleiten. Ein QRL-Etikett (Quick Resource Locator) auf der Registerkarte „Systeminformationen“ ist mit einer Webseite verbunden, auf der die exakte werkseitige Konfiguration und die erworbene Gewährleistung angezeigt werden.

1 2

Abbildung 3. Ausfindigmachen der Service-Tag-Nummer Ihres Systems

1. Informationsbereich
2. Service-Tag-Nummer

Etikett mit Systeminformationen

Service Information

System Touchpoints

Abbildung 4. Mechanische Übersicht

Memory Information

Abbildung 5. Speicherinformationen

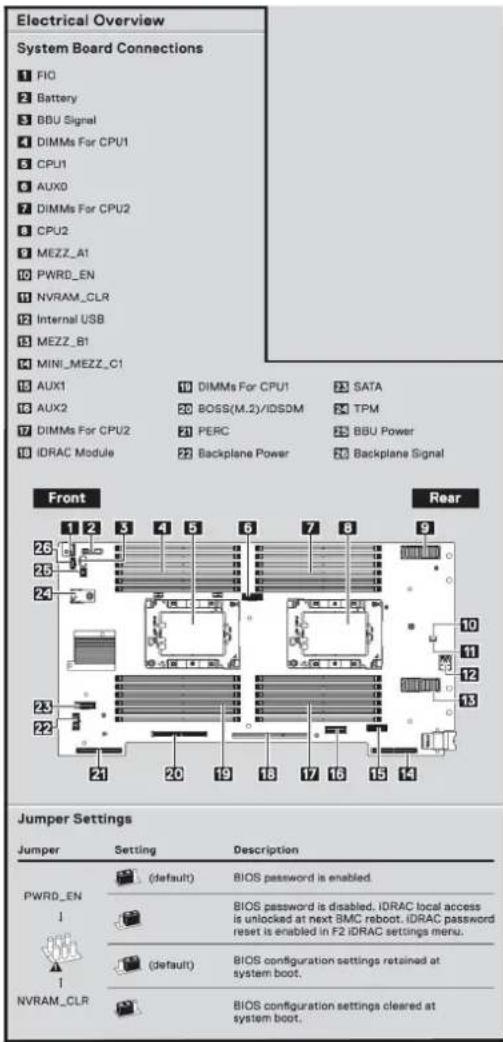

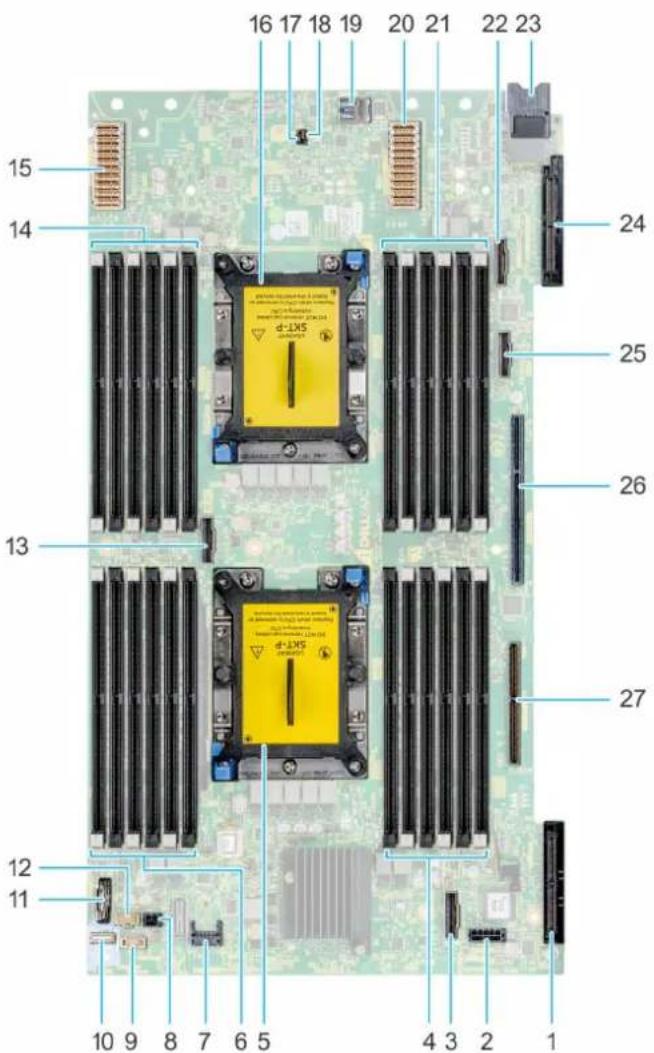

Abbildung 6. Systemplatine

iDRAC vFlash SD Cards vFlash Media/SD Card Internal USB Key Internal USB Key

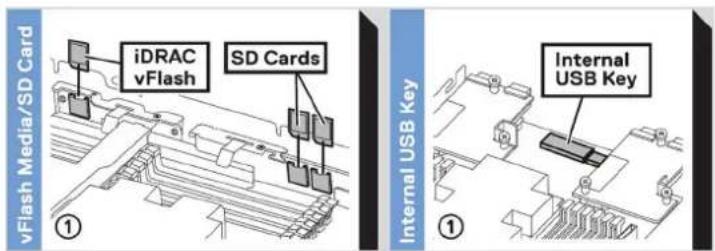

Abbildung 7. Entfernen von IDSDM und internem USB-Speicherstick (optional)

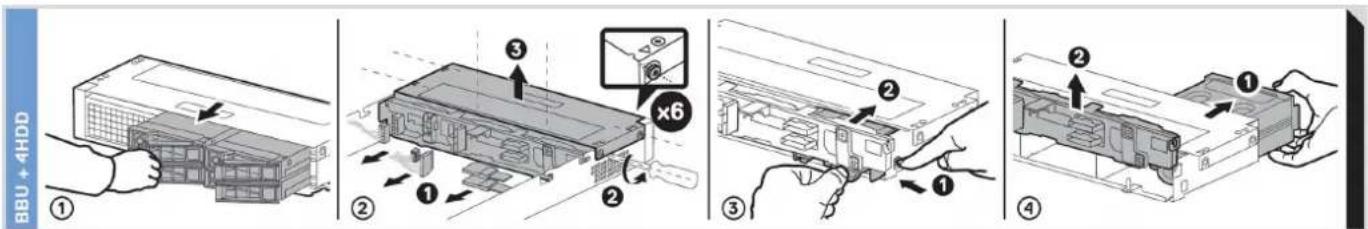

Abbildung 8. Entfernen des BBU-Moduls und des Laufwerksgehäuses

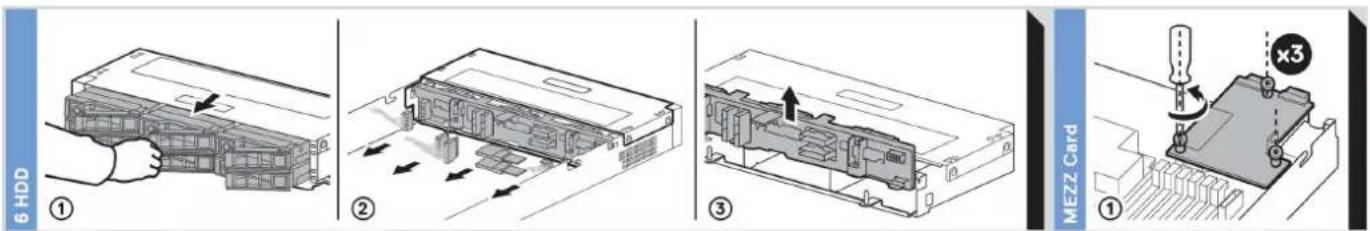

Abbildung 9. Entfernen der Rückwandplatine und der Zusatzkarte

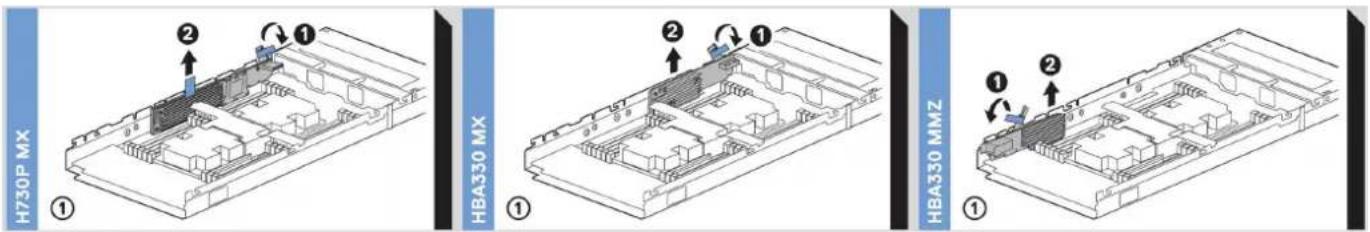

H730P MX ① ② ① ② ① HBA330 MX ① ② ① ② HBA330 MMZ ①

Abbildung 10. Entfernen der PERC-Karten und der Minizusatzkarte

H745P MX ① ②

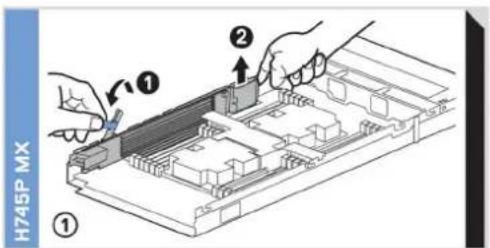

Abbildung 11. Entfernen der Jumbo-PERC-Karte

Anfängliche Systemeinrichtung und Erstkonfiguration

Themen:

•Einrichten Ihres Systems
- iDRAC-Konfiguration
- Optionen zum Installieren des Betriebssystems

Einrichten Ihres Systems

Führen Sie die folgenden Schritte aus, um das System einzurichten:

Schritte

1. Auspacken des Systems
2. Entfernen Sie die E/A-Anschlussabdeckung von den Systemanschlüssen.

VORSICHT: Stellen Sie während der Installation des Systems sicher, dass dieser ordnungsgemäß am Steckplatz auf dem Gehäuse ausgerichtet ist, um eine Beschädigung der Systemanschlüsse zu verhindern.

1. Setzen Sie das System in das Gehäuse ein.
2. Schalten Sie das Gehäuse ein.

ANMERKUNG: Warten Sie, bis das Gehäuse initialisiert ist, bevor Sie den Betriebsschalter drücken.

1. Drücken Sie den Netzschalter des Systems.

Alternativ können Sie das System auch folgendermaßen einschalten:

• Weitere Informationen finden Sie im Melden Sie sich bei iDRAC an.
• Öffnen Sie OpenManage Enterprise-modular (OME-modular), nachdem der Schlitten-iDRAC auf dem OME konfiguriert wurde. Lesen Sie für weitere Informationen das Benutzerhandbuch für OME-modular unter dell.com//esmmanuals.

iDRAC-Konfiguration

Der integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Systemadministratoren produktiver zu machen und die allgemeine Verfügbarkeit von Dell Systemen zu verbessern. iDRAC warnt Administratoren bei Systemproblemen und unterstützt sie bei der Remote-Systemverwaltung. Auf diese Weise wird der Bedarf an physischem Zugriff auf das System reduziert.

Optionen für die Einrichtung der iDRAC-IP-Adresse

Sie müssen die anfänglichen Netzwerkeinstellungen auf der Basis Ihrer Netzwerkinfrastruktur konfigurieren, um die bilaterale Kommunikation mit iDRAC zu aktivieren.

Sie können die iDRAC-IP-Adresse über eine der folgenden Schnittstellen einrichten:

Schnittstellen

Dokument/Abschnitt

Dienstprogramm für die iDRAC-Einstellungen

Siehe Dell Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter www.dell.com/poweredgemanuals.

Schnittstellen Dokument/Abschnitt

Dell Deployment Toolkit	Siehe Dell Deployment Toolkit User's Guide (Dell Deployment Toolkit-Benutzerhandbuch) unter www.dell.com/openmanagemanuals > OpenManage Deployment Toolkit.
Dell Lifecycle Controller	Siehe Dell Lifecycle Controller User's Guide (Dell Lifecycle Controller-Benutzerhandbuch) unter www.dell.com/poweredgemanuals.
OME Modular	Siehe Dell OpenManagement Enterprise Modular User's Guide (Dell OpenManagement Enterprise Modular Benutzerhandbuch) unter www.dell.com/openmanagemanuals
iDRAC Direct	Siehe Dell Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter www.dell.com/poweredgemanuals.

Melden Sie sich bei iDRAC an.

Sie können sich bei iDRAC mit den folgenden Rollen anmelden:

• iDRAC-Benutzer
  ●Microsoft Active Directory-Benutzer
  ●Lightweight Directory Access Protocol (LDAP)-Benutzer

Wenn Sie sich für den sicheren Standardzugriff auf iDRAC entschieden haben, müssen Sie das auf dem Etikett mit Systeminformation angegebene sichere iDRAC-Standardkennwort verwenden. Wenn Sie sich nicht für den sicheren Standardzugriff auf iDRAC entschieden haben, lauten der Standardnutzername und das Standardkennwort root und calvin. Sie können sich auch per Single Sign-On (SSO) oder über eine Smartcard anmelden.

i ANMERKUNG: Sie müssen über Anmeldeinformationen für iDRAC verfügen, um sich bei iDRAC anzumelden.

ANMERKUNG: Sie müssen nach dem Einrichten der iDRAC-IP-Adresse den standardmäßigen Nutzernamen und das standardmäßige Kennwort ändern.

i ANMERKUNG: Die Intel Quick Assist Technology (QAT) auf dem Dell EMC PowerEdge MX740c-System wird bei der Chipsatz-Integration unterstützt und über eine optionale Lizenz aktiviert. Die Lizenzdateien werden auf den Schlitten über iDRAC aktiviert.

Weitere Informationen über Treiber, Dokumente und Whitepaper zur Intel QAT finden Sie unter https://01.org/intel-quickassist-technology..

Weitere Informationen zur Anmeldung zu iDRAC und zu iDRAC-Lizenzen finden Sie im neuesten iDRAC-Benutzerhandbuch unter www.dell.com/poweredgemanuals.

Sie können auch über RACADM auf iDRAC zugreifen. Weitere Informationen erhalten Sie im Referenzhandbuch für die RACADM-Befehlszeilenschnittstelle unter www.dell.com/poweredgemanuals.

Optionen zum Installieren des Betriebssystems

Wenn das System ohne Betriebssystem geliefert wurde, installieren Sie das unterstützte Betriebssystem mithilfe einer der folgenden Ressourcen auf dem System:

Tabelle 1. Ressourcen für die Installation des Betriebssystems

Ressourcen Speicherort
iDRAC www.dell.com/idracmanuals
Lifecycle-Controller www.dell.com/idracmanuals
OpenManage Deployment Toolkit www.dell.com/openmanagemanuals > OpenManage Deployment Toolkit
Von Dell zertifiziertes VMware ESXi www.dell.com/virtualizationsolutions
Installations- und Anleitungsvideos für unterstützte Betriebssysteme auf PowerEdge-Systemen	Unterstützte Betriebssysteme für Dell PowerEdge-Systeme

ANMERKUNG: Ein virtueller Datenträger ist eine Option für einen Integrated Dell Remote Access Controller (iDRAC) mit einer Enterprise-Lizenz (iDRAC 7, 8 und 9) oder einem Modul (iDRAC 6). Er ermöglicht die Verwendung von Software-Image-Dateien (ISO-Dateien), die für die Installation von Betriebssystemen oder das Aktualisieren von Servern verwendet werden können.

Methoden zum Download von Firmware und Treiber

Sie können die Firmware und Treiber mithilfe der folgenden Methoden herunterladen:

Tabelle 2. Firmware und Treiber

Methoden Speicherort
Über die Dell EMC Support-Website www.dell.com/support/home
Verwendung von Dell Remote Access Controller Lifecycle Controller (iDRAC mit LC)	www.dell.com/idracmanuals
Verwendung von Dell Repository Manager (DRM)	www.dell.com/openmanagemanuals > Repository Manager
Verwendung von Dell OpenManage Enterprise	www.dell.com/openmanagemanuals > OpenManage Essentials
Verwendung von Dell OpenManage Enterprise	www.dell.com/openmanagemanuals > OpenManage Enterprise
Verwendung von Dell Server Update Utility (SUU)	www.dell.com/openmanagemanuals > Server Update Utility
Verwendung von Dell OpenManage Deployment Toolkit (DTK)	www.dell.com/openmanagemanuals > OpenManage Deployment Toolkit
Verwendung von virtuellen iDRAC-Medien www.dell.com/idracmanuals

Herunterladen von Treibern und Firmware

Dell EMC empfiehlt, jeweils die neueste Version des BIOS, der Treiber und der Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren.

Voraussetzungen

Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren.

Schritte

1. Rufen Sie www.dell.com/support/home auf.
2. Geben Sie im Abschnitt Drivers & Downloads (Treiber und Downloads) die Service-Tag-Nummer Ihres Systems in das Feld Enter a Service Tag or product ID (Service-Tag-Nummer oder Produkt-ID eingeben) ein und klicken Sie dann auf Submit (Senden).

ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, klicken Sie auf Detect Product (Produkt erkennen), damit das System die Service-Tag-Nummer automatisch erkennen kann, oder klicken Sie auf View products (Produkte anzeigen) und navigieren Sie zu Ihrem Produkt.

1. Klicken Sie auf Drivers & Downloads (Treiber und Downloads).
   Die für Ihr System relevanten Treiber werden angezeigt.
2. Laden Sie die Treiber auf ein USB-Laufwerk, eine CD oder eine DVD herunter.

Installieren und Entfernen von Systemkomponenten

Themen:

•Sicherheitshinweise

•Vor der Arbeit an Komponenten im Innern Ihres Schlittens

•Nach der Arbeit an Komponenten im Inneren Ihres Schlittens

•Empfohlene Werkzeuge

•PowerEdge MX740c-Schlitten

•Systemabdeckung

•Kühlgehäuse

•Laufwerke

•Laufwerks-Rückwandplatine

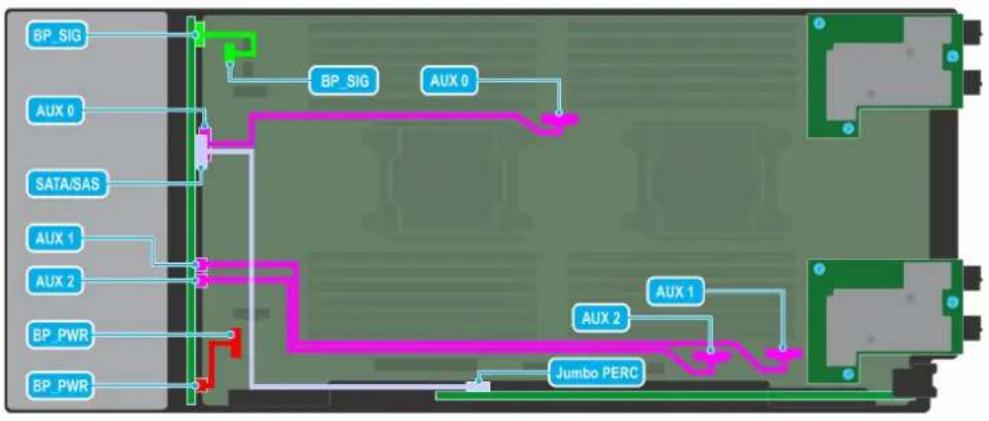

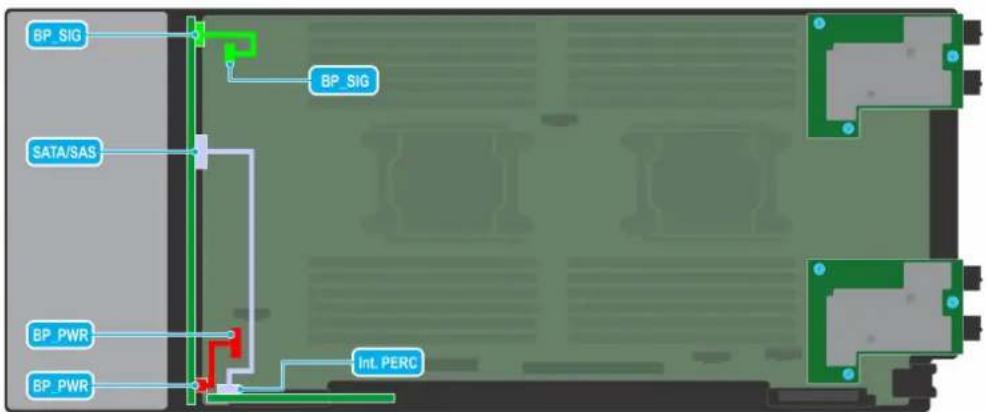

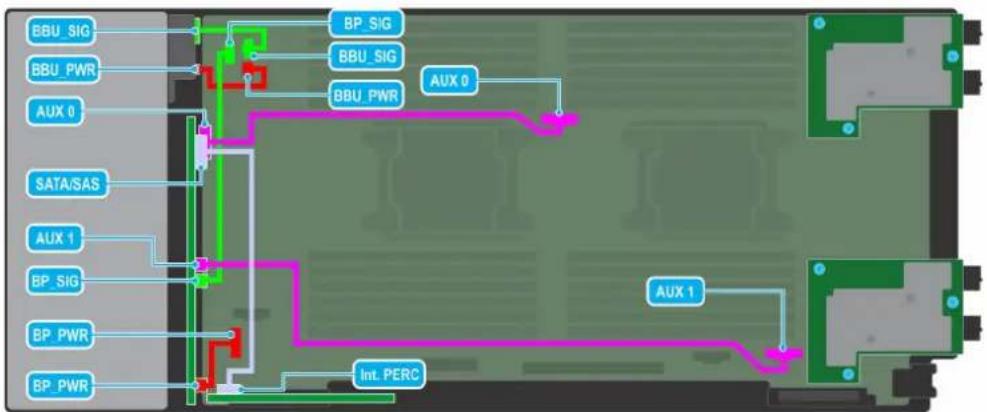

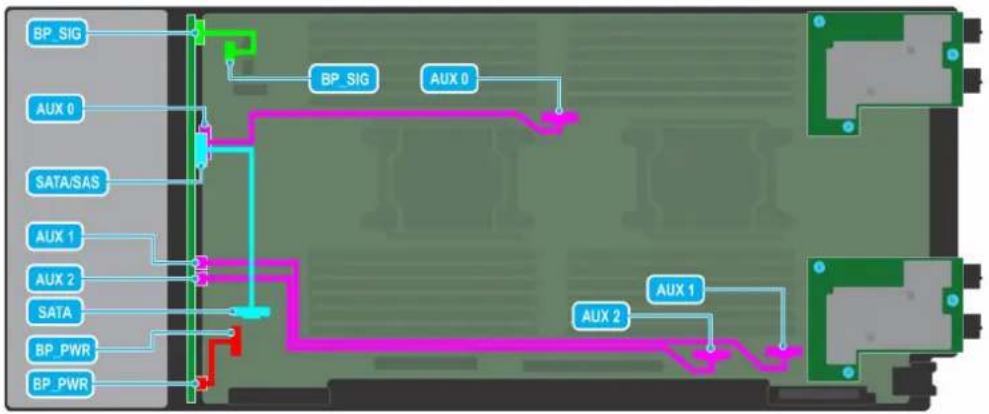

•Kabelführung

•Laufwerksgehäuse

- Akkusicherungsmodul (Battery Backup Unit)

•Bedienfeld

- Systemspeicher

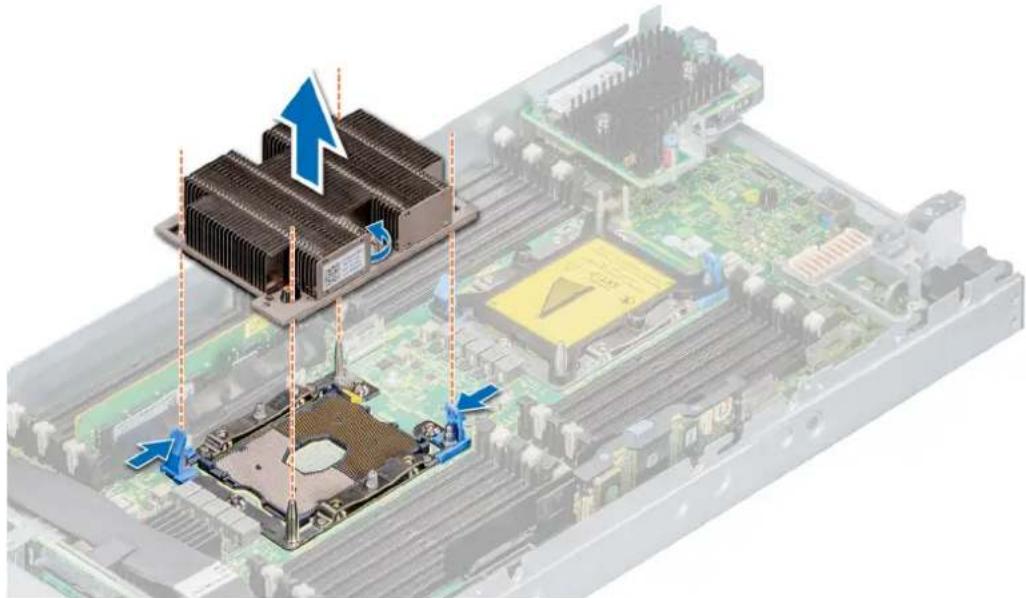

•Prozessoren und Kühlkörper

•iDRAC-Karte

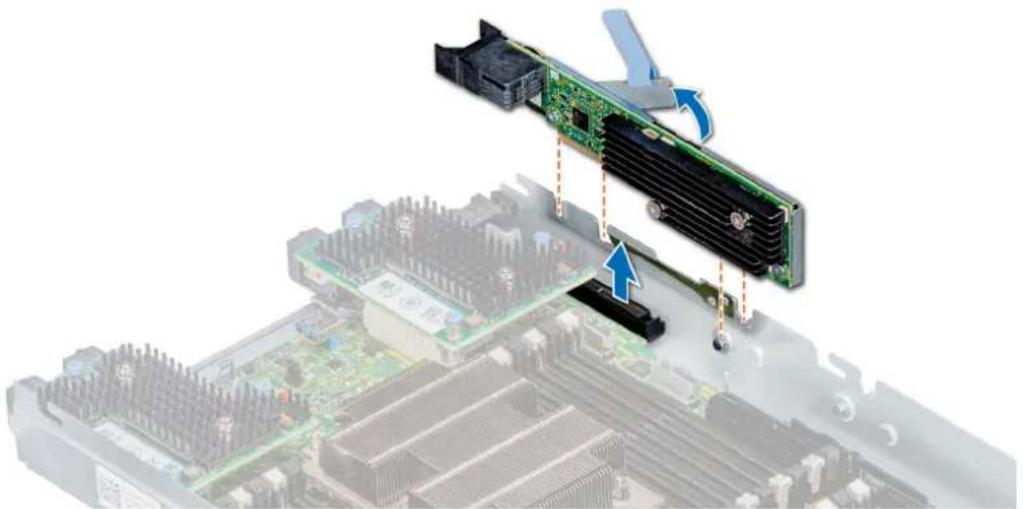

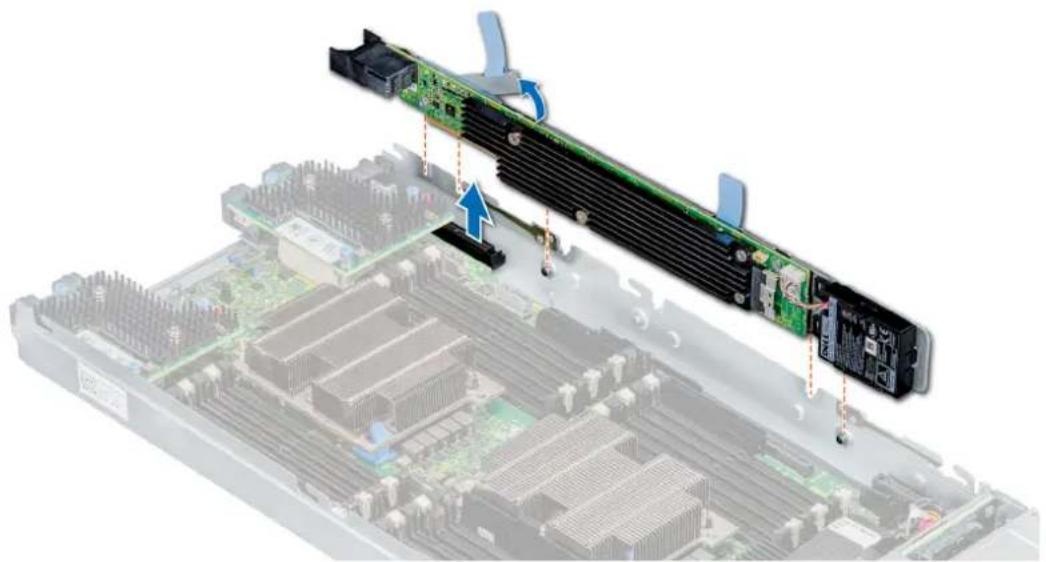

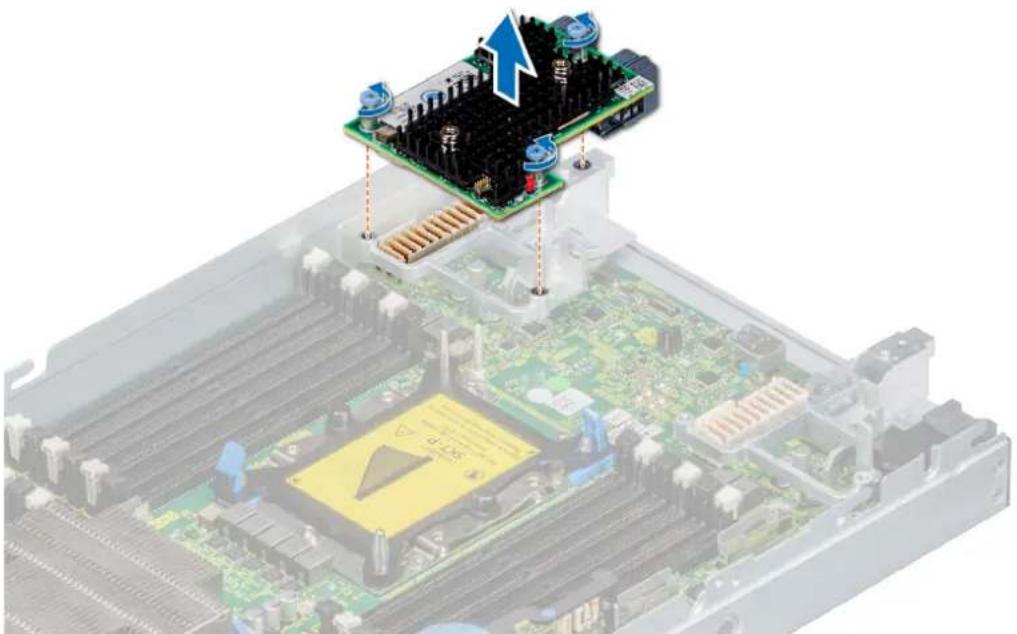

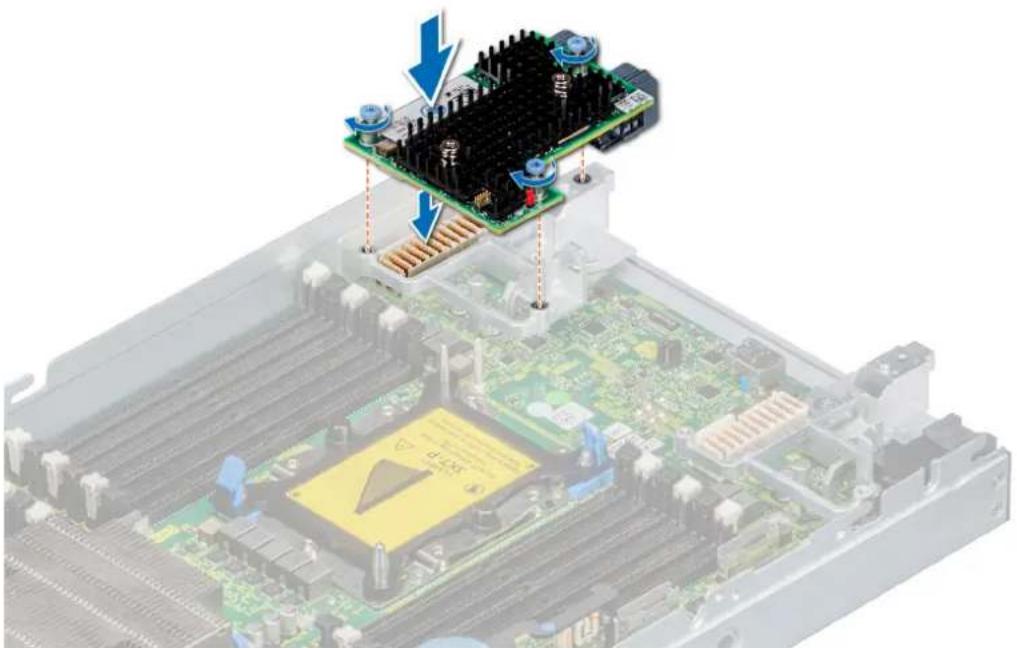

•PERC-Karte

•Optionales internes Dual-SD-Modul

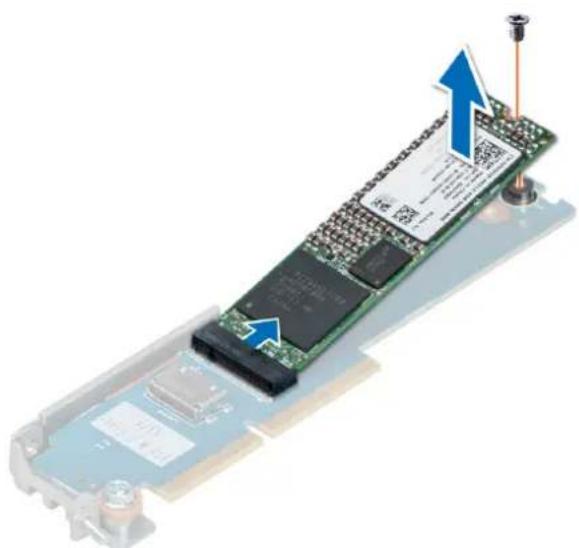

•M.2-BOSS-Modul

• Zusatzkarte

•Optionaler interner USB-Speicherstick

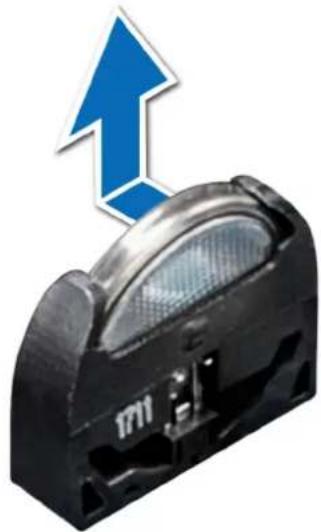

•Systembatterie

•Systemplatine

•Modul Vertrauenswürdige Plattform

Sicherheitshinweise

i ANMERKUNG: Beim Anheben des Systems sollten Sie sich stets von anderen helfen lassen. Um Verletzungen zu vermeiden, sollten Sie nicht versuchen, das System allein zu bewegen.
!WARNUNG: Durch das Öffnen oder Entfernen der System-Abdeckung bei eingeschaltetem System besteht die Gefahr eines Stromschlags.
VORSICHT: Das System darf maximal fünf Minuten lang ohne Abdeckung betrieben werden. Der Betrieb des Systems ohne Systemabdeckung kann zu Schäden an den Komponenten führen.
VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
i ANMERKUNG: Es wird empfohlen, bei Arbeiten an Komponenten im Inneren des Systems immer eine antistatische Unterlage zu verwenden und ein Erdungsarmband zu tragen.

VORSICHT: Um einen ordnungsgemäßen Betrieb und eine ausreichende Kühlung sicherzustellen, müssen alle Schächte und Lüfter im System zu jeder Zeit mit einer Komponente oder einem Platzhalter bestückt sein.

Vor der Arbeit an Komponenten im Innern Ihres Schlittens

Voraussetzungen

Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

Schritte

1. Schalten Sie den Schlitten aus.
2. Entfernen Sie den Schlitten aus dem Gehäuse.
3. Installieren Sie gegebenenfalls die E/A-Anschlussabdeckung.

VORSICHT: Um Schäden an den E/A-Anschlüssen des Systems zu vermeiden, decken Sie die Anschlüsse unbedingt ab, wenn Sie das System aus dem Gehäuse entfernen.

1. Nehmen Sie die Abdeckung des Systems ab.

Nach der Arbeit an Komponenten im Inneren Ihres Schlittens

Voraussetzungen

Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

Schritte

1. Bringen Sie die Systemabdeckung an.
2. Entfernen Sie gegebenenfalls die E/A-Anschlussabdeckung am System.

VORSICHT: Um Schäden an den E/A-Anschlüssen zu vermeiden, berühren Sie nicht die Anschlüsse oder die Anschlussstifte.

1. Setzen Sie den Schlitten in das Gehäuse ein.
2. Schalten Sie den Schlitten ein.

i ANMERKUNG: Um den Schlitten einschalten zu können, muss iDRAC zuerst vollständig initialisiert sein.

Empfohlene Werkzeuge

Sie benötigen die folgenden Werkzeuge, um den Entfernungs- und Installationsvorgang durchzuführen:

• Kreuzschlitzschraubendreher Nr. 1 und Nr. 2
• Torx-Schraubendreher der Größen T15 und T30
  •Erdungsband

PowerEdge MX740c-Schlitten

Bei dem PowerEdge MX740c-Schlitten handelt es sich um eine Servereinheit, die im PowerEdge MX7000-Gehäuse installiert wird.

Entfernen des Schlittens aus dem Gehäuse

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Schalten Sie den Schlitten aus.

Schritte

1. Drücken Sie auf die Entriegelungstaste am Schlitten, um den Schlittengriff zu lösen.
2. Halten Sie den Schlitten am Griff und ziehen Sie ihn aus dem Gehäuse.

ANMERKUNG: Stützen Sie das System mit beiden Händen und ziehen Sie es aus dem Gehäuse.

ANMERKUNG: Das Entfernen des Schlittens bei eingeschaltetem Gehäuse wird unterstützt, wenn Sie den Schlitten vor dem Entfernen herunterfahren.

Abbildung 12. Entfernen des Schlittens aus dem Gehäuse

1. Installieren Sie die E/A-Anschlussabdeckung am Schlitten.

VORSICHT: Wenn ein Schlitten aus dem Gehäuse entfernt wird, setzen Sie stets die E/A-Anschlussabdeckung auf, um die E/A-Anschlusskontakte zu schützen.

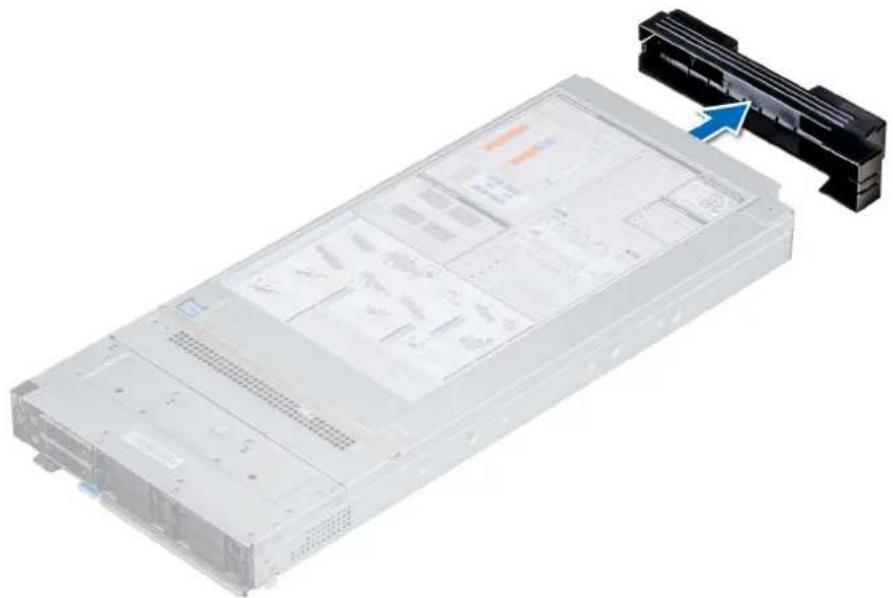

Abbildung 13. Installieren der E/A-Anschlussabdeckung am Schlitten

ANMERKUNG: Die Farbe des E/A-Anschlussabdeckung kann variieren.

VORSICHT: Wenn Sie den Schlitten dauerhaft entfernen, installieren Sie umgehend einen Schlittenplatzhalter. Ein Betrieb des Gehäuses für längere Zeit ohne Platzhalter kann zu einer Überhitzung oder zu Leistungsverlust führen.

Nächste Schritte

1. Setzen Sie den Schlitten oder den Schlittenplatzhalter in das Gehäuse ein.

Einsetzen des Schlittens in das Gehäuse

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

VORSICHT: Um Schäden an den E/A-Anschlüssen zu vermeiden, berühren Sie nicht die Anschlüsse oder die Anschlussstifte.

Schritte

1. Entfernen Sie die Anschlussabdeckung(en) von dem oder den E/A-Anschlüssen und bewahren Sie sie für den zukünftigen Gebrauch auf.

VORSICHT: Wenn ein Schlitten aus dem Gehäuse entfernt wird, setzen Sie stets die E/A-Anschlussabdeckung auf, um die E/A-Anschlusskontakte zu schützen.

Abbildung 14. Entfernen der E/A-Anschlussabdeckung vom Schlitten

ANMERKUNG: Die Farbe des E/A-Anschlussabdeckung kann variieren.

1. Drücken Sie auf die Entriegelungstaste am Schlitten, um den Schlittengriff zu lösen.
2. Halten Sie den Schlitten mit beiden Händen und richten Sie ihn am Schacht für den Datenverarbeitungsschlitten im Gehäuse aus.
3. Schieben Sie den Schlitten in das Gehäuse, bis sich der Schlittengriff in der verriegelten Position befindet.
4. Drücken Sie den Schlittengriff nach innen, bis er einrastet, um den Schlitten im Gehäuse zu arretieren.

Abbildung 15. Einsetzen des Schlittens in das Gehäuse

Nächste Schritte

1. Schalten Sie den Schlitten ein.

Systemabdeckung

Die Systemabdeckung schützt die Komponenten im Inneren des Systems und unterstützt die Aufrechterhaltung des Luftstroms im Inneren des Systems.

Entfernen der Systemabdeckung

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Schalten Sie den Schlitten aus.
3. Entfernen Sie den Schlitten aus dem Gehäuse.
4. Setzen Sie den Schlitten mit der oberen Abdeckung nach oben gerichtet auf eine ebene Fläche.

Schritte

1. Drücken Sie auf die Freigabelasche an der Systemabdeckung und schieben Sie die Abdeckung in Richtung der Vorderseite des Systems.
2. Fassen Sie die Abdeckung an beiden Seiten und lösen Sie sie vom System.

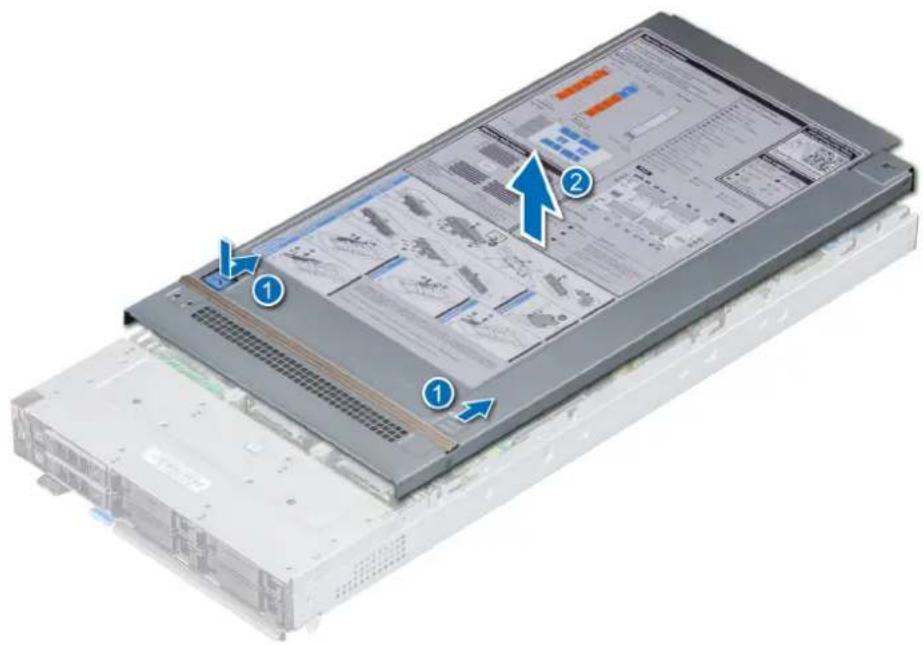

Abbildung 16. Entfernen der Systemabdeckung

Nächste Schritte

1. Bringen Sie die Systemabdeckung wieder an.

Installieren der Systemabdeckung

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und verlegt sind. Achten Sie darauf, dass keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben.

Schritte

1. Richten Sie die Laschen an der Systemabdeckung an den Führungsschlitzen am System aus.
2. Schieben Sie die Abdeckung in Richtung der Vorderseite des Systems.

Abbildung 17. Installieren der Systemabdeckung

Nächste Schritte

1. Setzen Sie den Schlitten in das Gehäuse ein.
2. Schalten Sie den Schlitten ein.

Kühlgehäuse

Das Kühlgehäuse leitet den Luftstrom aerodynamisch durch das gesamte System. Der Luftstrom wird durch alle kritischen Teile des Systems geleitet und sorgt so für eine bessere Kühlung.

Entfernen des Kühlgehäuses

Voraussetzungen

VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt.

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.

Schritte

Halten Sie das Kühlgehäuse an den beiden Kanten und heben Sie es aus dem System.

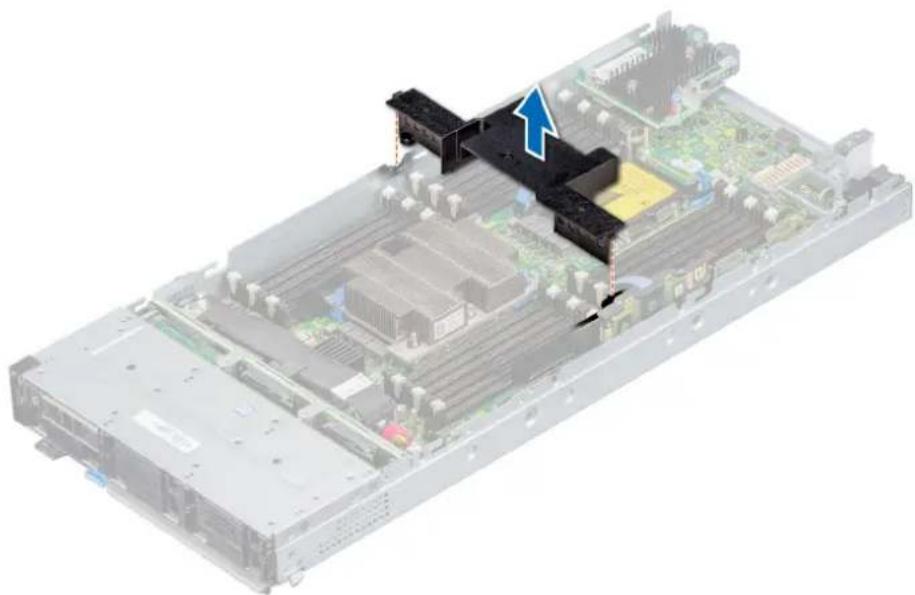

Abbildung 18. Entfernen des Kühlgehäuses

Nächste Schritte

1. Installieren Sie das Kühlgehäuse.

Installieren des Kühlgehäuses

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.

Schritte

1. Richten Sie das Kühlgehäuse an den Führungsschlitzen am System aus.
2. Senken Sie das Kühlgehäuse ins System ab, bis es fest eingesteckt ist.

ANMERKUNG: Wenn das Kühlgehäuse fest eingesetzt ist, sind die Markierungen der Speichersockel- und Prozessornummern auf dem Kühlgehäuse an den dazugehörigen Speichersockel- und Prozessornummern auf dem System ausgerichtet.

Abbildung 19. Installieren des Kühlgehäuses

Nächste Schritte

1. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Laufwerke

Das System unterstützt 2,5-Zoll-SAS/SATA-SSD-Laufwerke, NVMe-Laufwerke und PCIe-SSD-Laufwerke. Die Laufwerke oder SSDs werden in hot-swap-fähigen Laufwerkträgern geliefert, die in die Laufwerkschächte passen. Diese Laufwerke sind über die Laufwerks-Rückwandplatine mit der Systemplatine verbunden.

VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder zu installieren, vergewissern Sie sich in der Dokumentation, dass der Hostadapter korrekt für das Entfernen und Einsetzen hot-swap-fähiger Laufwerke konfiguriert ist.

VORSICHT: Schalten Sie das System nicht aus und starten Sie es nicht neu, während das Laufwerk formatiert wird Andernfalls kann das Laufwerk beschädigt werden.

Beachten Sie, dass die Formatierung eines Laufwerks einige Zeit in Anspruch nehmen kann. Es kann lange Zeit dauern, bis ein großes Laufwerk formatiert ist.

Entfernen eines Laufwerkplatzhalters

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise

VORSICHT: Das Kombinieren von Laufwerkplatzhaltern aus früheren Generationen von PowerEdge-Servern wird nicht unterstützt.

VORSICHT: Um eine ausreichende Systemkühlung zu gewährleisten, müssen alle leeren Laufwerkschächte mit entsprechenden Platzhaltern belegt sein.

Schritte

Drücken Sie auf die Entriegelungstaste, und schieben Sie den Laufwerkplatzhalter aus dem Laufwerkssteckplatz.

Abbildung 20. Entfernen eines Laufwerkplatzhalters

Nächste Schritte

1. Installieren Sie ein Laufwerk oder einen Laufwerkplatzhalter.

Einsetzen eines Laufwerkplatzhalters

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

VORSICHT: Das Kombinieren von Laufwerkplatzhaltern aus früheren Generationen von PowerEdge Servern wird nicht unterstützt.

Schritte

Setzen Sie den Laufwerkplatzhalter in den Laufwerkssteckplatz ein, und drücken Sie auf den Platzhalter, bis die Entriegelungstaste einrastet.

Abbildung 21. Einsetzen eines Laufwerkplatzhalters

Entfernen eines Laufwerkträgers

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Bereiten Sie das Laufwerk mit der Verwaltungssoftware für das Entfernen vor.

Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird. Wenn alle Laufwerksanzeigen aus sind, kann das Laufwerk ausgebaut werden. Weitere Informationen finden Sie in der Dokumentation zum Speicher-Controller.

VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder zu installieren, vergewissern Sie sich in der Dokumentation zur Speichercontrollerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist.
VORSICHT: Das Kombinieren von Laufwerkträgern aus früheren Generationen oder anderen Plattformen von PowerEdge-Servern wird nicht unterstützt.
VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Installieren von Laufwerken im Hot-Swap-Verfahren unterstützt. Informationen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation.
VORSICHT: Um eine ausreichende Systemkühlung zu gewährleisten, müssen alle leeren Laufwerkschächte mit entsprechenden Platzhaltern belegt sein.
WARNING: Stellen Sie sicher, dass Sie Ihre Daten sichern, bevor Sie ein Laufwerk entfernen. Weitere Informationen zur Vorbereitung eines Laufwerks für den Ausbau und zur Unterstützung von RAID-Datenredundanz finden Sie im Fehlerbehebungshandbuch zu Ihrem System unter www.dell.com/poweredgemanuals.

Schritte

1. Drücken Sie auf die Entriegelungstaste, um den Verschlussbügel zu öffnen.
2. Ziehen Sie den Laufwerkträger am Haltegriff aus dem Laufwerksschacht.

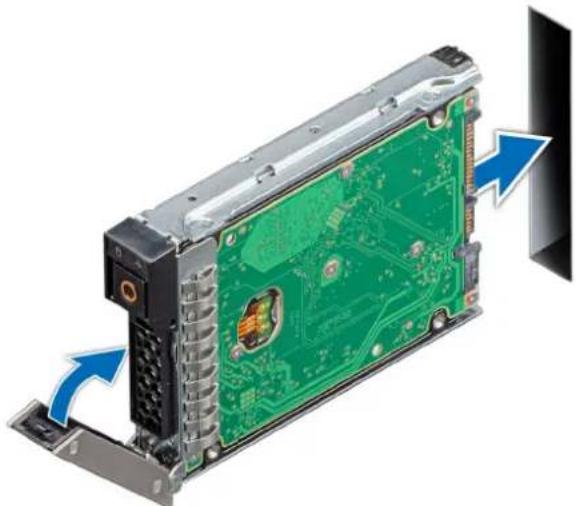

Abbildung 22. Entfernen eines Laufwerkträgers

Nächste Schritte

1. Setzen Sie den Laufwerkträger oder einen Laufwerkplatzhalter ein.

Installieren eines Laufwerkträgers

Voraussetzungen

VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist.
VORSICHT: Das Kombinieren von Laufwerkträgern aus früheren Generationen von PowerEdge Servern wird nicht unterstützt.
VORSICHT: Der kombinierte Einsatz von SAS- und SATA-Laufwerken innerhalb des gleichen RAID-Volumes wird nicht unterstützt.
VORSICHT: Vergewissern Sie sich beim Installieren eines Laufwerkträgers, dass die benachbarten Laufwerke vollständig eingesetzt sind. Wenn Sie versuchen, einen Laufwerkträger neben einem unvollständig eingesetzten Träger einzusetzen und zu verriegeln, kann die Schirmfeder des nicht vollständig eingesetzten Trägers beschädigt und unbrauchbar gemacht werden.
VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Installieren von Laufwerken im Hot-Swap-Verfahren unterstützt. Informationen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation.
VORSICHT: Wenn ein Hot-Swap-fähiges Ersatzlaufwerk bei eingeschaltetem System installiert wird, wird automatisch mit der Neuerstellung des Laufwerks begonnen. Stellen Sie sicher, dass das Ersatzlaufwerk keine Daten enthält oder nur solche Daten, die Sie überschreiben möchten. Sämtliche Daten auf dem Ersatzlaufwerk gehen unmittelbar nach der Installation des Laufwerks verloren.

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Falls installiert, entfernen Sie den Laufwerkplatzhalter.

Schritte

1. Drücken Sie auf die Entriegelungstaste auf der Vorderseite des Laufwerkträgers, um den Verschlussbügel zu öffnen.
2. Schieben Sie den Laufwerkträger in den Laufwerksteckplatz, bis der Laufwerkträger in Kontakt mit der Rückwandplatine kommt.
3. Schließen Sie den Verriegelungsbügel des Laufwerkträgers, um das Laufwerk zu verriegeln.

Abbildung 23. Installieren eines Laufwerkträgers

Entfernen eines Laufwerks aus einem Laufwerksträger

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Entfernen Sie den Laufwerksträger.

Schritte

1. Entfernen Sie mit einem Kreuzschlitzschraubendreher Nr. 1 die Schrauben von den Gleitschienen am Laufwerksträger.
2. Heben Sie das Laufwerk aus dem Laufwerkträger.

Abbildung 24. Entfernen eines Laufwerks aus einem Laufwerksträger

Nächste Schritte

1. Setzen Sie das Laufwerk wieder in den Laufwerkträger ein.

Einsetzen eines Laufwerks in einen Laufwerkträger

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise

Schritte

1. Führen Sie das Laufwerk in den Laufwerkträger ein, wobei das Anschlussende des Laufwerks zur Rückseite des Trägers weist.
2. Richten Sie die Schraubenbohrungen des Laufwerks an den Schraubenbohrungen des Laufwerkträgers aus.
3. Setzen Sie mit einem Kreuzschlitzschraubendreher Nr. 1 die Schrauben wieder ein, mit denen das Laufwerk am Laufwerkträger befestigt wird.

Abbildung 25. Einsetzen eines Laufwerks in einen Laufwerkträger

Laufwerks-Rückwandplatine

Je nach Konfiguration unterstützt das System eine der folgenden Komponenten:

•2,5-Zoll-Universal-Rückwandplatine (x6)
●2,5-Zoll-SAS/SATA-Rückwandplatine (x6)
●2,5-Zoll-Universal-Rückwandplatine (x4)

1 2 3 4 5 6

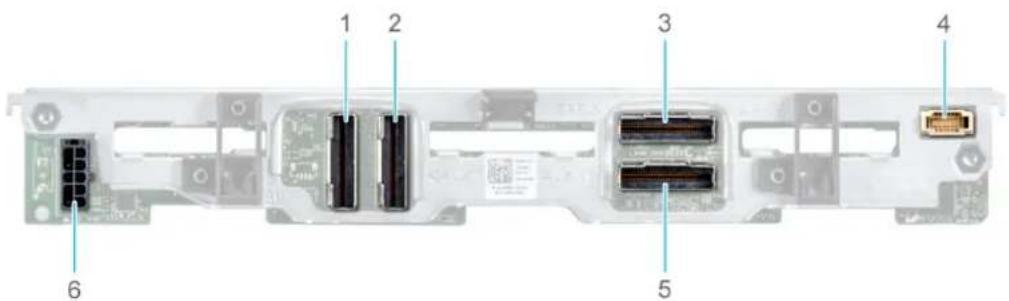

Abbildung 26. 6 x 2,5-Zoll-Universal-Rückwandplatine

1. AUX 2-Kabelanschluss
2. AUX 1-Kabelanschluss
3. SAS/SATA-Anschluss
4. Signalkabelanschluss
5. AUX 0-Kabelanschluss
6. Netzkabelanschluss

Abbildung 27. 6 x 2,5-Zoll-SAS/SATA-Rückwandplatine

1. Netzkabelanschluss
2. SAS/SATA-Anschluss
3. Signalkabelanschluss

1 2 3 4 5

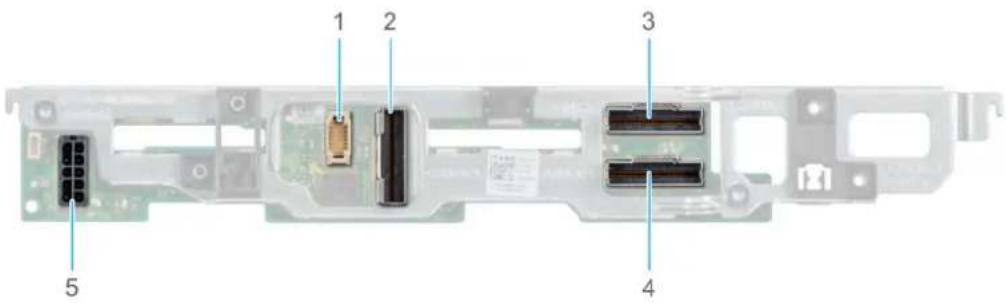

Abbildung 28. 4 x 2,5-Zoll-Universal-Rückwandplatine

1. Signalkabelanschluss
2. AUX 1-Kabelanschluss
3. SAS/SATA-Anschluss
4. AUX 0-Kabelanschluss
5. Netzkabelanschluss

Entfernen der Laufwerks-Rückwandplatine

Voraussetzungen

VORSICHT: Um Schäden an den Laufwerken und der Laufwerks-Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Laufwerks-Rückwandplatine entfernen. Weitere Informationen finden Sie unter Entfernen eines Laufwerkträgers.

VORSICHT: Kennzeichnen Sie die Laufwerke vorübergehend, bevor Sie sie entfernen, damit Sie sie in dieselben Steckplätze einsetzen können.

ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie es vom Schlitten entfernen. Verlegen Sie das Kabel ordnungsgemäß, wenn Sie es ersetzen, damit es nicht eingeklemmt oder gequetscht wird.

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Schlittens.
3. Ziehen Sie die Kabel ab, die mit der Rückwandplatine verbunden sind.
4. Entfernen Sie die Laufwerke.

Schritte

1. Halten Sie die Laufwerks-Rückwandplatine an den Seiten und heben Sie sie nach oben, um die Rückwandplatine von den Führungsstiften zu lösen.
2. Heben Sie die Rückwandplatine aus dem Schlitten.

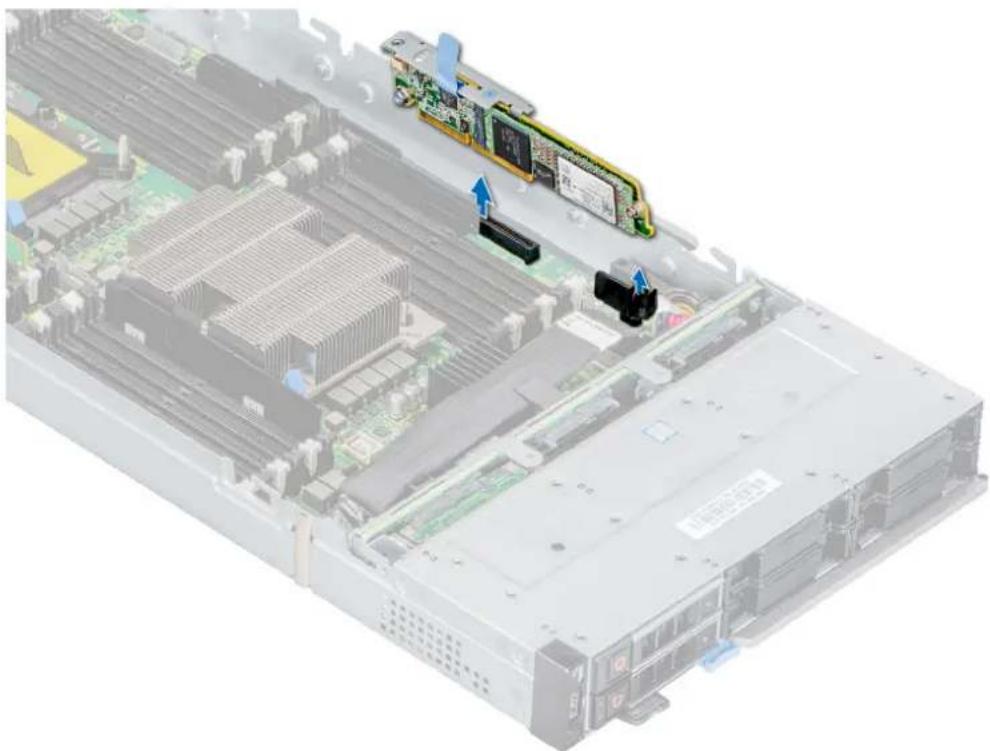

Abbildung 29. Entfernen der Laufwerks-Rückwandplatine

Nächste Schritte

1. Setzen Sie die Laufwerks-Rückwandplatine wieder ein.

Installieren der Laufwerksrückwandplatine

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter . Sicherheitshinweise
2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Schlittens.

Schritte

1. Überprüfen Sie, ob die Anschlussstifte der Rückwandplatine nicht verbogen sind und schließen Sie das Signalkabel an die Rückwandplatine an.
2. Richten Sie die Führungsstifte auf der Laufwerkrückwandplatine am Schlitten aus.
3. Drücken Sie die Karte nach unten, bis sie vollständig eingesetzt ist.

ANMERKUNG: Um die Rückwandplatine zu installieren, stellen Sie sicher, dass die beiden Stifte auf der Rückwandplatine in die beiden Schlitze des Systemgehäuses einrasten.

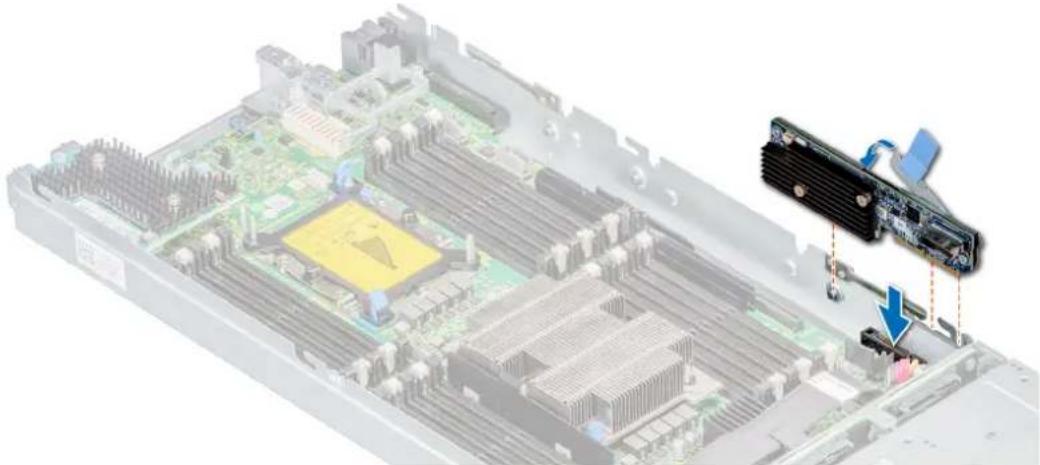

Abbildung 30. Installieren der Laufwerksrückwandplatine

Nächste Schritte

1. Schließen Sie das eingehende Netzkabel an der Rückwandplatine an und überprüfen Sie dann, ob die Netz- und Signalkabelanschlüsse vollständig auf der Rückwandplatine und der Systemplatine eingesetzt sind.
2. Verbinden Sie das integrierte Kabel mit der Rückwandplatine und der Systemplatine, wenn keine PERC-Karte im System installiert ist.
3. Bauen Sie die Laufwerke ein.
4. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren des Schlittens.

Kabelführung

Abbildung 31. Kabelführung - 4 x 2,5-Zoll-Rückwandplatine mit BBU-Kabeln.

Abbildung 32. Kabelführung – 4 x 2,5-Zoll-Rückwandplatine mit interner PERC-Karte

Abbildung 33. Kabelführung – 4 x 2,5-Zoll-PCIe-Rückwandplatine mit Jumbo-PERC-Karte

BP_SIG BP_SIG SATA/SAS BP_PWR BP_PWR Int. PERC

Abbildung 34. Kabelführung – 6 x 2,5-Zoll-SAS/SATA-Rückwandplatine mit interner PERC-Karte

Abbildung 35. Kabelführung – 6 x 2,5-Zoll-SAS/SATA-Rückwandplatine mit Jumbo-PERC-Karte

Abbildung 36. Kabelführung – 6 x 2,5-Zoll-SAS/SATA-Rückwandplatine mit SATA-Kabeln

BP_SIG AUX 0 SATA/SAS AUX 1 AUX 2 BP_PWR BP_PWR BP_SIG AUX 0 Int. PERC AUX 1 AUX 2

Abbildung 37. Kabelführung – 6 x 2,5-Zoll-Rückwandplatine mit interner PERC-Karte

BP_SIG AUX 0 SATA/SAS AUX 1 AUX 2 BP_PWR BP_PWR BP_SIG AUX 0 AUX 2 Jumbo PERC AUX 1 AUX 2 Jumbo PERC

Abbildung 38. Kabelführung – 6 x 2,5-Zoll-Rückwandplatine mit Jumbo-PERC-Karte

BP_SIG AUX 0 SATA/SAS AUX 1 AUX 2 SATA BP_PWR BP_PWR BP_SIG AUX 0 AUX 2 AUX 1 AUX 2

Abbildung 39. Kabelführung - 6 x 2,5-Zoll-Rückwandplatine mit SATA-Kabeln

Laufwerksgehäuse

Das Laufwerksgehäuse enthält die Laufwerke und das Modul der Batteriebackupeinheit.

Entfernen des Laufwerkträgers

Voraussetzungen

VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen.

VORSICHT: Kennzeichnen Sie die Laufwerke vorübergehend, bevor Sie sie entfernen, damit Sie sie in dieselben Steckplätze einsetzen können.

ANMERKUNG: Merken Sie sich, wie die Kabel am Gehäuse verlegt sind, wenn Sie sie vom System entfernen. Sie müssen es später wieder korrekt anbringen, damit es nicht eingeklemmt oder gequetscht wird.

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.
3. Ziehen Sie die Kabel ab, die mit der Rückwandplatine verbunden sind.
4. Entfernen der Laufwerke
5. Entfernen Sie die Laufwerks-Rückwandplatine.

Schritte

1. Entfernen Sie mit einem Kreuzschlitzschraubendreher Nr. 1 die Schrauben, mit denen der Laufwerkträger am Schlitten befestigt ist.
2. Heben Sie den Laufwerkträger aus dem Schlitten.

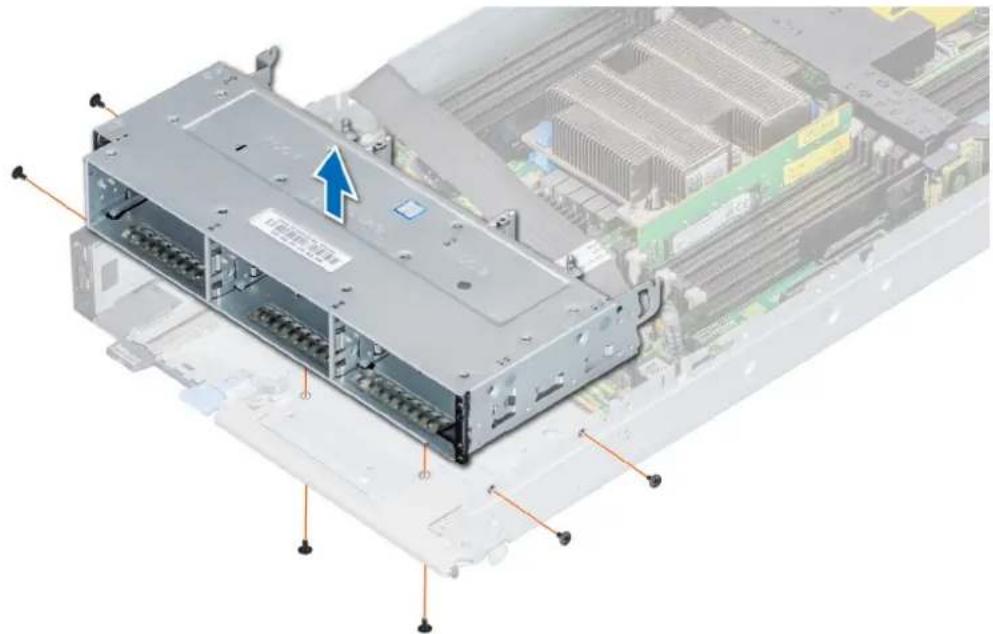

Abbildung 40. Entfernen des Laufwerkträgers

Nächste Schritte

1. Setzen Sie den Laufwerkträger wieder ein.

Einbauen des Laufwerksgehäuses

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.

Schritte

1. Setzen Sie das Laufwerksgehäuse in das System ein und richten Sie es dabei an den Schraubenbohrungen am System aus.
2. Verwenden Sie einen Kreuzschlitzschraubendreher Nr. 1 und fixieren Sie das Laufwerksgehäuse mit Schrauben.

Abbildung 41. Einbauen des Laufwerksgehäuses

Nächste Schritte

1. Installieren Sie die Laufwerksrückwandplatine.
2. Installieren Sie die Laufwerke.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Akkusicherungsmodul (Battery Backup Unit)

Entfernen der Batteriebackupeinheit

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.
3. Entfernen Sie die Laufwerke.
4. Ziehen Sie das Kabel der Batteriebackupeinheit (BBU) von der Systemplatine ab.
5. Ziehen Sie die Rückwandplatinen-Kabel ab.
6. Entfernen Sie das Laufwerksgehäuse.
7. Entfernen Sie die Laufwerks-Rückwandplatine.

Schritte

1. Drücken Sie auf die Verriegelung an der Seite des Laufwerksgehäuses, um das BBU-Modul zu lösen.
2. Halten Sie das BBU-Modul an den Seiten und ziehen Sie es aus dem System.

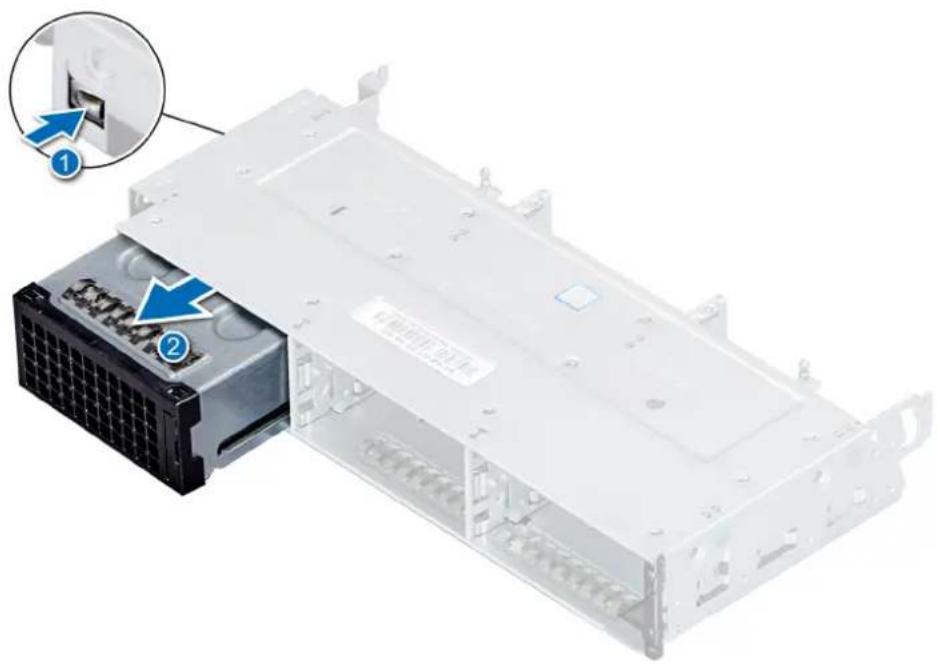

Abbildung 42. Entfernen des BBU-Moduls

Nächste Schritte

1. Setzen Sie die BBU wieder in das Gehäuse ein.
2. Setzen Sie das BBU-Modul wieder ein..

Einsetzen der Batteriebackupeinheit (BBU)

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.
3. Setzen Sie die BBU in den BBU-Träger ein.
4. Installieren Sie das Laufwerksgehäuse.
5. Bauen Sie die Rückwandplatine ein.

Schritte

1. Führen Sie das Kabel an der Batteriebackupeinheit (BBU) durch das vordere Ende des Laufwerksgehäuses.
2. Richten Sie die BBU am Laufwerksgehäuse aus und schieben Sie sie hinein, bis sie fest einrastet.

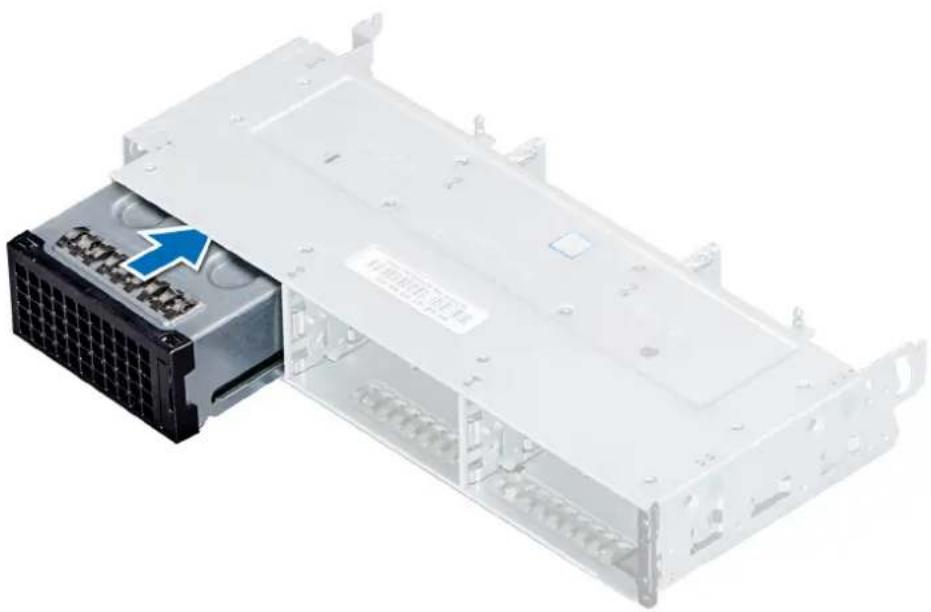

Abbildung 43. Einsetzen der BBU

1. Verbinden Sie die BBU-Kabel mit dem Anschluss auf der Systemplatine.

Nächste Schritte

1. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.
2. Setzen Sie den Laufwerkträger oder einen Laufwerkplatzhalter ein.

Entfernen der BBU vom BBU-Träger

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Schlittens.
3. Entfernen Sie das BBU-Modul.

Schritte

1. Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 1 die unverlierbare Schraube, mit der die BBU am BBU-Träger befestigt ist.
2. Heben und schieben Sie die BBU aus dem BBU-Träger.

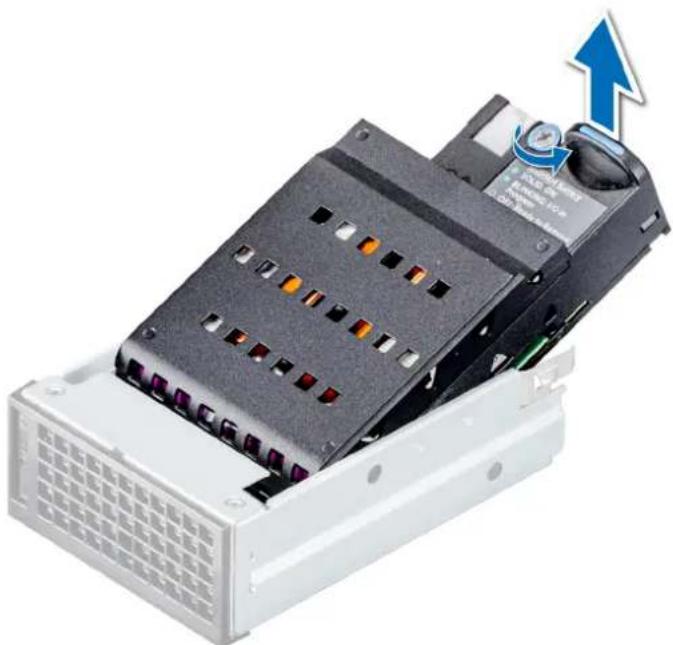

Abbildung 44. Entfernen der BBU vom BBU-Träger

Nächste Schritte

1. Setzen Sie die BBU in den BBU-Träger ein.

Einsetzen der BBU in den BBU-Träger

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.

Schritte

1. Richten Sie die BBU aus und schieben Sie sie in den BBU-Träger.
2. Ziehen Sie mit einem Kreuzschlitzschraubendreher Nr. 1 die unverlierbare Schraube fest, mit der die BBU am BBU-Träger befestigt wird.

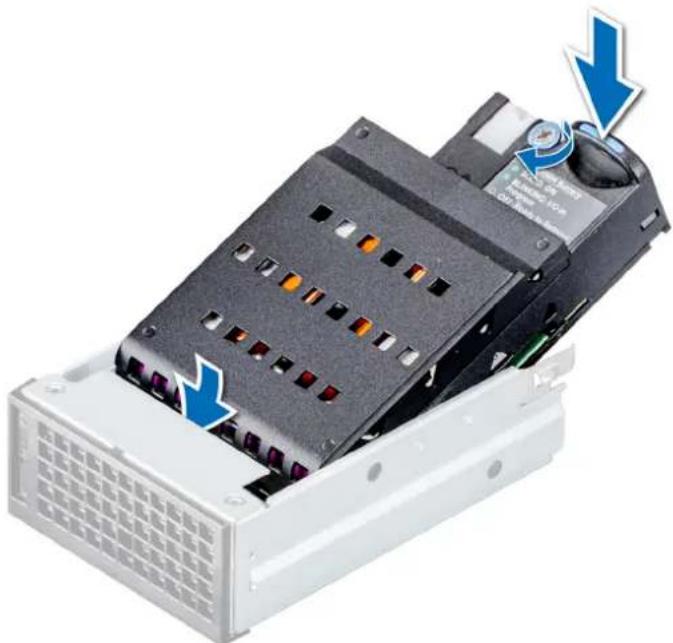

Abbildung 45. Einsetzen der BBU in den BBU-Träger

Nächste Schritte

1. Installieren Sie das BBU-Modul.

Bedienfeld

Über das Bedienfeld können die Eingaben in den Schlitten manuell gesteuert werden.

Entfernen des Bedienfelds

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.
3. Entfernen Sie die Laufwerke.
4. Entfernen Sie das Laufwerksgehäuse.

Schritte

1. Ziehen Sie an dem blauen Bügel, um das mit der Systemplatine verbundene Bedienfeldkabel anzuziehen.
2. Entfernen Sie mit einem Kreuzschlitzschraubendreher Nr. 1 die Schrauben, mit denen das Bedienfeld am System befestigt ist.
3. Schieben Sie das Bedienfeld aus dem System.

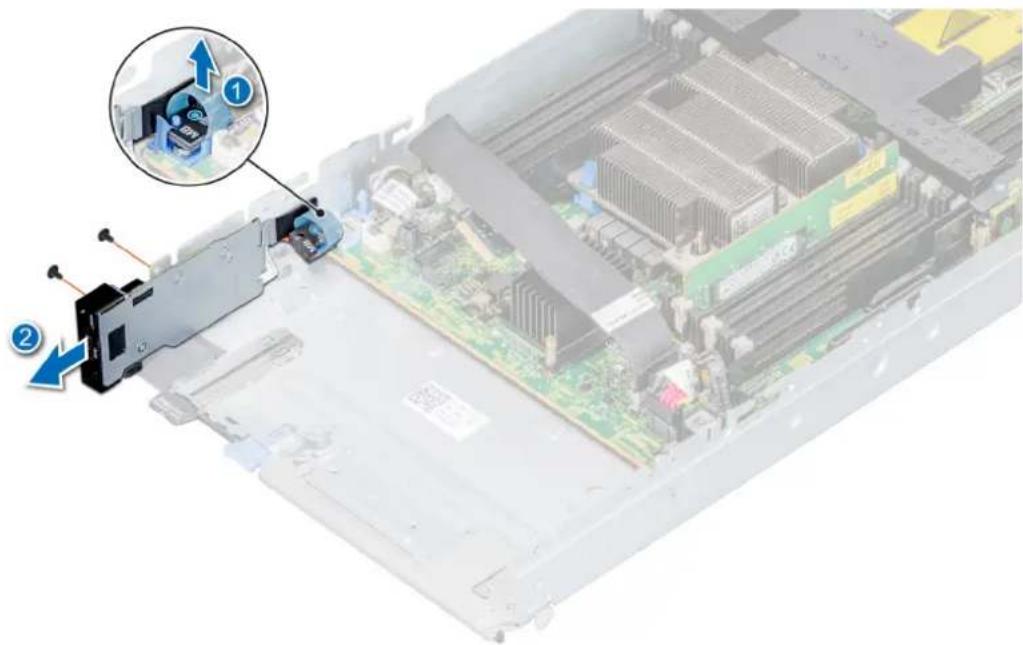

Abbildung 46. Entfernen des Bedienfelds

Nächste Schritte

1. Installieren Sie das Bedienfeld.

Installieren des Bedienfelds

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Schlittens.

Schritte

1. Richten Sie das Bedienfeld an den Steckplätzen am System aus und schieben Sie es hinein.
2. Verbinden Sie das Bedienfeldkabel mit dem Anschluss auf der Systemplatine.
3. Verwenden Sie einen Kreuzschlitzschraubendreher Nr. 1 und befestigen Sie das Bedienfeld mit den Schrauben am System.

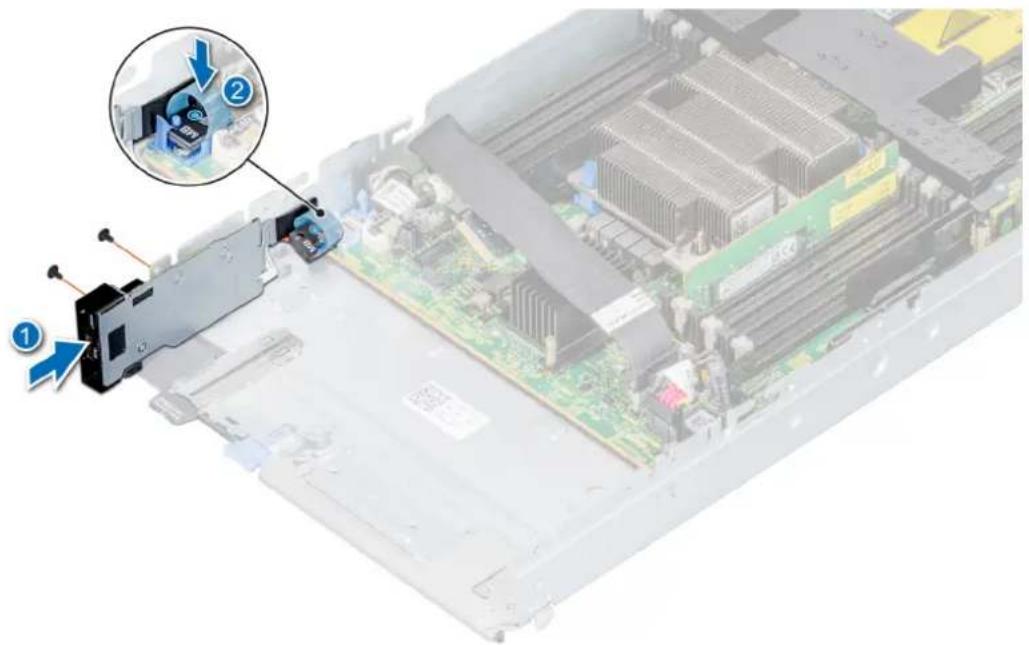

Abbildung 47. Installieren des Bedienfelds

Nächste Schritte

1. Installieren Sie das Laufwerksgehäuse.
2. Installieren Sie die Laufwerke.
3. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Systemspeicher

Das System unterstützt DDR4-RDIMMs (Registered DIMMs), LRDIMMs (Load Reduced DIMMs) nicht flüchtige NVDIMM-Ns (Non-Volatile DIMMs) und Intel Optane Data Center Persistent Memory Modules (DCPMMs). Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor ausgeführt werden.

Das System enthält 24 Speichersockel, die in zwei Sätze zu 12 Sockeln aufgeteilt sind, also ein Satz für jeden Prozessor. Jeder Satz von 12 Speichersockeln ist in sechs Kanäle organisiert. Jedem Prozessor sind sechs Speicherkanäle zugewiesen. In den einzelnen Kanälen sind die Freigabelaschen am jeweils ersten Sockel weiß und am jeweils zweiten Sockel schwarz.

B12 B11 B10 B6 B5 B4 B7 B8 B9 B1 B2 B3 A6 A5 A4 A12 A11 A10 A1 A2 A3 A7 A8 A9

Abbildung 48. Layout des Systemspeichers

Die Speicherkanäle sind folgendermaßen organisiert:

Tabelle 3. Speicherkanäle

Kanal Prozessor 1 Prozessor 2
0 Steckplätze A1 und A7 Steckplätze B1 und B7
1 Steckplätze A2 und A8 Steckplätze B2 und B8
2 Steckplätze A3 und A9 Steckplätze B3 und B9
3 Steckplätze A4 und A10 Steckplätze B4 und B10
4 Steckplätze A5 und A11 Steckplätze B5 und B11
5 Steckplätze A6 und A12 Steckplätze B6 und B12

Tabelle 4. Speicherbestückung

DIMM-Typ DIMM-Ranks Spannung Taktrate (in MT/s)
RDIMM 1R / 2R 1,2 V 2933, 2666
LRDIMM 4R / 8R	1,2 V 2666, 3200*

ANMERKUNG: 3200* – Die Speichergeschwindigkeit ist aufgrund von Prozessoreinschränkungen auf 2933 MT/s beschränkt.

Allgemeine Richtlinien zur Installation von Speichermodulen

Um eine optimale Leistung des System zu gewährleisten, sollten Sie bei der Konfiguration des System die nachfolgend beschriebenen allgemeinen Richtlinien beachten. Wenn die Arbeitsspeicherkonfiguration Ihres System diesen Richtlinien nicht entspricht, startet das System möglicherweise nicht, reagiert während der Arbeitsspeicherkonfiguration möglicherweise plötzlich nicht mehr oder stellt möglicherweise nur eingeschränkte Arbeitsspeicherkapazität zur Verfügung.

Die Betriebsfrequenz des Speicherbusses kann 3200 MT/s*, 2933 MT/s, 2666 MT/s, 2400 MT/s oder 2133 MT/s betragen, abhängig von den folgenden Faktoren:

• Ausgewähltes Systemprofil (z. B. „Performance Optimized“ [Leistungsoptimiert] oder „Custom“ [Benutzerdefiniert] [hohe Geschwindigkeit oder niedrigere Geschwindigkeit])
• Maximal von den Prozessoren unterstützte DIMM-Geschwindigkeit.
  ●Maximal von den Prozessoren unterstützte DIMM-Geschwindigkeit.
  ●Maximal von den DIMMs unterstützte Geschwindigkeit

i ANMERKUNG: Die Einheit MT/s gibt die DIMM-Taktrate in Millionen Übertragungen (Megatransfers) pro Sekunde an.

i ANMERKUNG: 3200* – die Speichergeschwindigkeit ist aufgrund von Prozessorbeschränkungen auf 2933 MT/s beschränkt.

Dieses System unterstützt die flexible Arbeitsspeicherkonfiguration. Daher kann das System mit jeder gültigen Chipsatzarchitektur konfiguriert und betrieben werden. Wir empfehlen, bei der Installation von Speichermodulen die folgenden Richtlinien zu beachten:

• Alle DIMMs müssen DDR4-DIMMs sein.
• RDIMMs und LRDIMMs dürfen nicht kombiniert werden.
• 64-GB-LRDIMMs im DDP-Design (Dual Die Package) dürfen nicht mit 128-GB-LRDIMMs im TSV-Design (Through Silicon Via/3DS) kombiniert werden.
• Speichermodule mit x4-DRAM und Speichermodule mit x8-DRAM können kombiniert werden.
• Pro Kanal dürfen bis zu zwei RDIMMs eingesetzt werden. Die Bankanzahl spielt dabei keine Rolle.
• Pro Kanal dürfen bis zu zwei LRDIMMs eingesetzt werden. Die Bankanzahl spielt dabei keine Rolle.
• Jeder Kanal kann mit maximal zwei DIMMs mit unterschiedlicher Bankanzahl bestückt werden. Die Bankanzahl spielt dabei keine Rolle.
• Sind Speichermodule mit unterschiedlichen Geschwindigkeiten installiert, arbeiten die Speichermodule mit der Geschwindigkeit des langsamsten installierten Moduls.
• Bestücken Sie die Speichermodulsockel nur, wenn ein Prozessor installiert ist.

○In einem Systeme stehen die Sockel A1 bis A12 zur Verfügung.

In einem Systeme stehen die Sockel A1 bis A12 und die Sockel B1 bis B12 zur Verfügung.

• Bestücken Sie zuerst alle Sockel mit weißer Freigabelasche und dann alle Sockel mit schwarzer Freigabelasche.
• Bei der Installation von Speichermodulen mit unterschiedlicher Kapazität müssen Sie die Sockel zuerst mit den Speichermodulen mit der höchsten Kapazität bestücken.

ANMERKUNG: Nehmen wir beispielsweise an, Sie möchten Speichermodule mit 8 GB und 16 GB kombinieren. Dann setzen Sie die 16-GB-Speichermodule in die Sockel mit weißer Freigabelasche und die 8-GB-Speichermodule in die Sockel mit schwarzer Freigabelasche.

• Speichermodule unterschiedlicher Kapazität können kombiniert werden, vorausgesetzt es werden die betreffenden zusätzlichen Regeln zur Arbeitsspeicherbestückung befolgt.
  i ANMERKUNG: Beispielsweise können Sie 8-GB-Speichermodule und 16-GB-Speichermodule kombinieren.
• In Konfigurationen mit zwei Prozessoren muss die Arbeitsspeicherkonfiguration für jeden Prozessor identisch sein.

ANMERKUNG: Wenn Sie beispielsweise Sockel A1 für Prozessor 1 bestücken, müssen Sie auch Sockel B1 für Prozessor 2 bestücken usw.

• Die gleichzeitige Verwendung von mehr als zwei unterschiedlichen Speichermodulkapazitäten wird von einem Systeme nicht unterstützt.
• Unausgeglichene Arbeitsspeicherkonfigurationen führen zu Leistungseinbußen. Für optimale Leistung sollten Sie die Speicherkanäle also immer identisch bestücken, mit identischen DIMMs.
• Setzen Sie für maximale Leistung pro Prozessor jeweils sechs identische Speichermodule gleichzeitig ein (ein DIMM pro Kanal).

Aktualisierung der DIMM-Bestückung im Modus „Performance Optimized“ (Leistungsoptimiert) bei vier bzw. acht DIMMs pro Prozessor:

• Sollen vier DIMMs pro Prozessor installiert werden, müssen die Steckplätze 1, 2, 4 und 5 bestückt werden.
• Sollen acht DIMMs pro Prozessor installiert werden, müssen die Steckplätze 1, 2, 4, 5, 7, 8, 10 und 11 bestückt werden.

Anweisungen für die Installation von NVDIMM-N-Speichermodulen

Folgende Richtlinien werden für die Installation von NVDIMM-N-Speichermodulen empfohlen:

• Jedes System unterstützt Speicherkonfigurationen mit 1, 2, 4, 6 oder 12 NVDIMM-Ns.
• Unterstützte Konfigurationen haben zwei Prozessoren und mindestens 12x RDIMMs.
  ●Maximal 12 NVDIMM-Ns können in einem System installiert werden.
• NVDIMM-Ns oder RDIMMs dürfen nicht mit LRDIMMs kombiniert werden.
• DDR4-NVDIMM-Ns dürfen nur auf den schwarzen Freigabelaschen auf Prozessor 1 und 2 angebracht werden.
• Alle Steckplätze auf den Konfigurationen 3, 6, 9 und 12 können verwendet werden, aber maximal 12 NVDIMM-Ns dürfen in einem System installiert werden.

i ANMERKUNG: NVDIMM-N-Speichersteckplätze sind nicht Hot-Plug-fähig.

Weitere Informationen zu den unterstützten NVDIMM-N-Konfigurationen finden Sie im NVDIMM-N-Benutzerhandbuch unter www.dell.com/poweredgemanuals.

Tabelle 5. Unterstützte NVDIMM-Ns für Konfigurationen mit zwei Prozessoren

Konfiguration Beschreibung Regeln für die Arbeitsspeicherbestückung
		RDIMMs NVDIMM-N
Konfiguration 1 12x 16 GB RDIMMs, 1xNVDIMM-N		Prozessor1 {A1, 2, 3, 4, 5, 6}Prozessor2 {B1, 2, 3, 4, 5, 6}	Prozessor1 {A7}
Konfiguration 2 12x 32 GB RDIMMs, 1xNVDIMM-N		Dasselbe gilt für alle 12xRDIMM-Konfigurationen. Siehe Konfiguration 1.	Prozessor1 {A7}
Konfiguration 3 23x 32 GB RDIMMs, 1xNVDIMM-N		Prozessor1 {A1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12}Prozessor2 {B1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11}	Prozessor2 {B12}
Konfiguration 4 12x 16 GB RDIMMs, 2xNVDIMM-Ns		Dasselbe gilt für alle 12xRDIMM-Konfigurationen. Siehe Konfiguration 1.	Prozessor1 {A7}Prozessor2 {B7}
Konfiguration 5 12x 32 GB RDIMMs, 2xNVDIMM-Ns		Dasselbe gilt für alle 12xRDIMM-Konfigurationen. Siehe Konfiguration 1.	Prozessor1 {A7}Prozessor2 {B7}
Konfiguration 6 22x 32 GB RDIMMs, 2xNVDIMM-Ns		Prozessor1 {A1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11}Prozessor2 {B1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11}	Prozessor1 {A12}Prozessor2 {B12}
Konfiguration 7 12x 16 GB RDIMMs, 4xNVDIMM-Ns		Dasselbe gilt für alle 12xRDIMM-Konfigurationen. Siehe Konfiguration 1.	Prozessor1 {A7, A8}Prozessor2 {B7, B8}
Konfiguration 8 22x 32 GB RDIMMs, 4xNVDIMM-Ns		Dasselbe gilt für alle 12xRDIMM-Konfigurationen. Siehe Konfiguration 1.	Prozessor1 {A7, A8}Prozessor2 {B7, B8}
Konfiguration 9 20x 32 GB RDIMMs, 4xNVDIMM-Ns		Prozessor1 {A1, 2, 3, 4, 5, 6, 7, 8, 9, 10}Prozessor2 {B1, 2, 3, 4, 5, 6, 7, 8, 9, 10}	Prozessor1 {A11, 12}Prozessor2 {B11, 12}

Tabelle 5. Unterstützte NVDIMM-Ns für Konfigurationen mit zwei Prozessoren

Konfiguration Beschreibung Regeln für die Arbeitsspeicherbestückung
		RDIMMs NVDIMM-N
Konfiguration 10 12x 16 GB RDIMMs, 6xNVDIMM-Ns		Dasselbe gilt für alle 12xRDIMM-Konfigurationen. Siehe Konfiguration 1.	Prozessor1 {A7, 8, 9}Prozessor2 {B7, 8, 9}
Konfiguration 11 12x 32 GB RDIMMs, 6xNVDIMM-Ns		Dasselbe gilt für alle 12xRDIMM-Konfigurationen. Siehe Konfiguration 1.	Prozessor1 {A7, 8, 9}Prozessor2 {B7, 8, 9}
Konfiguration 12 18x 32 GB RDIMMs, 6xNVDIMM-Ns		Prozessor1 {1, 2, 3, 4, 5, 6, 7, 8, 9}Prozessor2 {1, 2, 3, 4, 5, 6, 7, 8, 9}	Prozessor1 {A10, 11, 12}Prozessor2 {B10, 11, 12}
Konfiguration 13 12x 16 GB RDIMMs, 12xNVDIMM-Ns		Dasselbe gilt für alle 12xRDIMM-Konfigurationen. Siehe Konfiguration 1.	Prozessor1 {A7, 8, 9, 10, 11, 12}Prozessor2 {B7, 8, 9, 10, 11, 12}
Konfiguration 14 12x 32 GB RDIMMs, 12xNVDIMM-Ns		Dasselbe gilt für alle 12xRDIMM-Konfigurationen. Siehe Konfiguration 1.	Prozessor1 {A7, 8, 9, 10, 11, 12}Prozessor2 {B7, 8, 9, 10, 11, 12}

Richtlinien zur DCPMM-Installation

Im Folgenden werden die empfohlenen Richtlinien für die Installation von DCPMM-Speichermodulen (Data Center Persistent Memory Modules, DCPMMs) aufgeführt:

- Jedes System unterstützt maximal ein DCPMM-Speichermodul pro Kanal.

ANMERKUNG: Wenn zwei verschiedene DCPMM-Kapazitäten kombiniert werden, wird eine F1/F2-Warnung angezeigt, da diese Konfiguration nicht unterstützt wird.

- DCPMMs können mit RDIMMs, LRDIMMs und 3DS-LRDIMMs kombiniert werden.

• Die Kombination von DDR4-DIMM-Typen (RDIMM, LRDIMM und 3DS-LRDIMM) in Kanälen für Integrated Memory Controller (iMC) oder über mehrere Sockel hinweg wird nicht unterstützt.
• Die Kombination von DCPMM-Betriebsmodi (App Direct, Speichermodus) wird nicht unterstützt.
• Wenn nur ein DIMM in einem Kanal bestückt wird, sollte es immer in den ersten Steckplatz in diesem Kanal eingesetzt werden (weißer Steckplatz).
• Wenn ein DCPMM und ein DDR4-DIMM im selben Kanal bestückt werden, muss das DCPMM immer im zweiten Steckplatz (schwarzen Steckplatz) eingesetzt werden.
• Wenn das DCPMM im Speichermodus konfiguriert ist, beträgt die empfohlene DDR4-zu-DCPMM-Kapazitätsrate 1:4 bis 1:16 pro iMC.
• DCPMMs können nicht mit anderen DCPMM-Kapazitäten oder NVDIMMs kombiniert werden.
• Die Kombination von RDIMMs und LRDIMMs mit unterschiedlichen Kapazitäten ist nicht zulässig, wenn ein DCPMM installiert ist.
• DCPMMs mit unterschiedlichen Kapazitäten sind nicht zulässig.

Weitere Informationen zu den unterstützten DCPMM-Konfigurationen finden Sie im Dell EMC DCPMM-Benutzerhandbuch unter https://www.dell.com/support/home/products/server_int/server_int_poweredge.

Tabelle 6. 1-Sockel-DCPMM-Konfigurationen

Anzahl der CPUs im Server	DCPM-M-Bestückung	DRAM-Bestückung	DRAM-Kapazität (GB)	DCPM-M-Kapazität (GB)	Betriebssystemspeicher im Speichermodus (GB)	Gesam tspeicher (GB)	Gesam tspeicher pro CPU (GB)	Verhältnis DRAM zu Optane-Speicher	Erforderteine M-oder L-CPU	Unterstützt im App-Direct-Modus	Unterstützt im Speichermodus
1 128	GB x 2	16 GB x 4	64 256	256 320 320	1:4 Nein Ja	Ja

Tabelle 6. 1-Sockel-DCPMM-Konfigurationen

Anzahl der CPUs im Server	DCPM-M-Bestückung	DRAM-Bestückung	DRAM-Kapazität (GB)	DCPM-M-Kapazität (GB)	Betriebssystemspeicher im Speichermodus (GB)	Gesam tspeicher (GB)	Gesam tspeicher pro CPU (GB)	Verhältnis DRAM zu Optane-Speicher	Erforderteine M-oder L-CPU	Unterstützt im App-Direct-Modus	Unterstützt im Speichermodus
1 128	GB x 1	16 GB x 6	96 128 k.	A. 224 224	1:1,3 Nein Ja	Nein
1 128	GB x 2	16 GB x 6	96 256 k.	A. 352 352	1:2,7 Nein Ja	Nein
1 128	GB x 4	16 GB x 6	96 512	512 608 608	1:5,3 Nein Ja	Ja
1 128	GB x 6	16 GB x 6	96 768	768 864 864	1:8 Nein Ja	Ja
1 128	GB x 1	32 GB x 6	192	128 k. A.	320 320 1:0,7	Nein Ja Nein
1 128	GB x 2	32 GB x 6	192	256 k. A.	448 448 1:1,3	Nein Ja Nein
1 128	GB x 4	32 GB x 6	192	512 k. A.	704 704	1:2,7 Nein	Ja Nein
1 128	GB x 6	32 GB x 6	192	768 768	960 960 1:4	Nein Ja Ja
1 128	GB x 1	64 GB x 6	384	128	k. A.	512	512	1:0,3	Nein	Ja	Nein

Tabelle 7. 2-Sockel-DCPMM-Konfigurationen

Anzahl der CPUs im Server	DCPM-M-Bestückung	DRAM-Bestückung	DRAM-Kapazität (GB)	DCPM-M-Kapazität (GB)	Betriebssystemspeicher im Speichermodus (GB)	Gesam tspeicher (GB)	Gesam tspeicher pro CPU (GB)	Verhältnis DRAM zu Optane-Speicher	Erforderteine M-oder L-CPU	Unterstützt im App-Direct-Modus	Unterstützt im Speichermodus
2	128 GB x 1	16 GB x 12	192	128 k. A.	320 160	1:0,7 Nein	Ja Nein
2	128 GB x 2	16 GB x 12	192	256	k. A.	448	224	1:1,3	Nein	Ja	Nein
2	128 GB x 4	16 GB x 8	128	512	512	640	320	1:4	Nein	Ja	Ja
2	128 GB x 4	16 GB x 12	192	512	k. A.	704	352	1:2,7	Nein	Ja	Nein
2	128 GB x 8	16 GB x 12	192	1.024	1.024	1.216	608	1:5,3	Nein	Ja	Ja
2	128 GB x 12	16 GB x 12	192	1.536	1.536	1.728	864	1:8	Nein	Ja	Ja
2	128 GB x 1	32 GB x 12	384 128	k. A. 512	256 1:0,3	Nein Ja Nein
2	128 GB x 2	32 GB x 12	384 256	k. A. 640	320 1:0,7 Nein	Ja Nein
2	128 GB x 4	32 GB x 12	384 512	k. A.	896	448 1:1,3	Nein Ja Nein

Tabelle 7. 2-Sockel-DCPMM-Konfigurationen

Anzahl der CPUs im Server	DCPM M-Bestückung	DRAM - Bestückung	DRAM - Kapazität (GB)	DCPM M-Kapazität (GB)	Betriebssystemspeicher im Speichermodus (GB)	Gesam tspeicher (GB)	Gesam tspeicher pro CPU (GB)	Verhältnis DRAM zu Optane-Speicher	Erforderte eine M- oder L-CPU	Unterstützt im App-Direct-Modus	Unterstützt im Speichermodus
2 128	GB x 8	32 GB x 12	384 1.024	k. A. 1.4	08 704 1:2,7	Nein Ja Nein
2 128	GB x 12	32 GB x 12	384 1.536	1.536 1.9	20 960 1:4	Nein Ja Ja
2 128	GB x 4	64 GB x 12	768 512	k. A. 1.280	640 1:0,7	Nein Ja Nein
2 128	GB x 8	64 GB x 12	768 1.024	k. A. 1.7	92 896 1:1,3	Nein Ja Nein
2 128	GB x 12	64 GB x 12	768 1.536	k. A. 2.3	04 1.152 1:2	L SKU	Ja Nein
2 128	GB x 12	128 GB x 12	1.536	1.536	k. A.	3.072	1.536	1:1	L SKU	Ja	Nein
2 512	GB x 8	32 GB x 12	384	4.096	4.096	4.480	2.240	1:10,7	L SKU	Ja	Ja
2 512	GB x 12	32 GB x 12	384	6.144	6.144	6.528	3.264	1:16	L SKU	Ja	Ja
2 512	GB x 8	64 GB x 12	768	4.096	4.096	4.864	2.432	1:5,3	L SKU	Ja	Ja
2 512	GB x 12	64 GB x 12	768	6.144	6.144	6.912	3.456	1:8	L SKU	Ja	Ja
2 512	GB x 12	128 GB x 12	1.536	6.144	6.144	7.680	3.840	1:4	L SKU	Ja	Ja
2 256	GB x 8	16 GB x 12	192	2.048	2.048	2.240	1.120	1:10,7	L SKU	Ja	Ja
2 256	GB x 8	32 GB x 12	384	2.048	2.048	2.432	1.216	1:5,3	L SKU	Ja	Ja
2 256	GB x 12	32 GB x 12	384	3.072	3.072	3.456	1.728	1:8	L SKU	Ja	Ja
2 256	GB x 8	64 GB x 12	768 2.048	k. A. 2.8	16 1.408 1:2,7		L SKU	Ja Nein
2 256	GB x 12	64 GB x 12	768	3.072	3.072	3.840	1.920	1:4	L SKU	Ja	Ja
2 256	GB x 12	128 GB x 12	1.536	3.072	k. A.	4.608	2.304	1:2	L SKU	Ja	Nein

ANMERKUNG: Es sind begrenzte Konfigurationen für Server mit 2 Sockeln verfügbar, wenn nur eine CPU bestückt ist.

Betriebsartspezifische Richtlinien

Welche Konfigurationen zulässig sind, hängt davon ab, welchen Arbeitsspeichermodus Sie im System--BIOS ausgewählt haben.

Tabelle 8. Betriebsmodi des Arbeitsspeichers

Tabelle 8. Betriebsmodi des Arbeitsspeichers

Memory Operating Mode Beschreibung
Optimierungsmodus	Ist der Optimizer Mode (Optimierungsmodus) aktiviert, arbeiten die DRAM-Controller unabhängig voneinander im 64-Bit-Modus und liefern optimale Arbeitsspeicherleistung. i|ANMERKUNG: DCPMM unterstützt nur den Optimierungsmodus.
Mirror Mode	Ist der Mirror Mode (Spiegelungsmodus) aktiviert, hält das System zwei identische Kopien der Daten im Arbeitsspeicher vor und der insgesamt verfügbare Systemspeicher beträgt 50 % des insgesamt installierten physischen Speichers. Die restlichen 50 % werden zur Spiegelung der aktiven Speichermodule verwendet. Diese Funktion bietet maximale Zuverlässigkeit und ermöglicht es dem System, selbst während eines schwerwiegenden Arbeitsspeicherausfalls weiterzuarbeiten. Es schaltet dann auf die gespiegelte Kopie um. Die Installationsrichtlinien zur Aktivierung des Spiegelungsmodus schreiben vor, dass die Speichermodule hinsichtlich Größe, Geschwindigkeit und Technologie identisch sein müssen. Zudem müssen sie in Sätzen von sechs Modulen je Prozessor installiert sein.
Single Rank Spare Mode	Im Single Rank Spare Mode (Modus mit einer redundanten Bank) wird pro Kanal eine Bank als redundante Bank festgelegt. Wenn in einer Bank oder einem Kanal bei aktivem Betriebssystem übermäßig viele korrigierbare Fehler auftreten, werden sie in den redundanten Bereich verschoben, damit sie keine nicht behebbaren Ausfälle verursachen. Dieser Modus setzt voraus, dass pro Kanal mindestens zwei Bänke installiert sind.
Multi Rank Spare Mode	Im Multi Rank Spare Mode (Modus mit mehreren redundanten Bänken) werden pro Kanal zwei Bänke als redundante Bänke festgelegt. Wenn in einer Bank oder einem Kanal bei aktivem Betriebssystem übermäßig viele korrigierbare Fehler auftreten, werden sie in den redundanten Bereich verschoben, damit sie keine nicht behebbaren Ausfälle verursachen. Dieser Modus setzt voraus, dass pro Kanal mindestens drei Bänke installiert sind.Ist Arbeitsspeicherredundanz mit einer redundanten Bank aktiviert, wird der für das Betriebssystem verfügbare Systemspeicher um eine Bank pro Kanal reduziert.Beispiel: In einer Konfiguration mit 2 Prozessoren und 24 16-GB-Speichermodulen mit je zwei Bänken beläuft sich der verfügbare Systemspeicher auf 3 ÷ 4 (Bänke ÷ Kanäle) × 24 (Speichermodule) × 16 GB = 288 GB und nicht auf 24 (Speichermodule) × 16 GB = 384 GB. Bei Konfigurationen mit mehreren redundanten Bänken wird als Multiplikator 1/2 verwendet (Bänke/Kanäle). i|ANMERKUNG: Um Arbeitsspeicherredundanz nutzen zu können, muss die Funktion im BIOS-Menü des System--Setups aktiviert werden.i|ANMERKUNG: Arbeitsspeicherredundanz bietet keinen Schutz gegen nicht korrigierbare Mehrfachbitfehler.
Dell Fault Resilient Mode	Ist der Dell Fault Resilient Mode (Ausfallsicherer Dell Modus) aktiviert, erstellt das BIOS einen ausfallsicheren Arbeitsspeicherbereich. Dieser Modus kann von Betriebssystemen verwendet werden, die die Funktion zum Laden kritischer Anwendungen unterstützen oder dem Betriebssystem-Kernel die Maximierung der Systemverfügbarkeit erlauben. i|ANMERKUNG: Diese Funktion wird nur bei den Intel Prozessoren Gold und Platinum unterstützt. i|ANMERKUNG: Die Arbeitsspeicherkonfiguration muss die gleiche DIMM-Größe, - Geschwindigkeit und den gleichen Rank aufweisen.

Optimierungsmodus

Dieser Modus unterstützt SDDC (Single Device Data Correction) nur bei Speichermodulen mit x4-Gerätebreite. Es sind keine besonderen Vorgaben für die Steckplatzbestückung zu beachten.

- Zwei Prozessoren: Bestücken Sie die Steckplätze nach dem Rundlaufprinzip, beginnend mit Prozessor 1.

ANMERKUNG: Prozessor 1 und Prozessor 2 sollten identisch sein.

Tabelle 9. Regeln für die Arbeitsspeicherbestückung

Tabelle 9. Regeln für die Arbeitsspeicherbestückung (fortgesetzt)

Prozessor Konfiguration Speicherbestückung Informationen zur Arbeitsspeicherbestückung
Einzelprozessor Bestücks-ungsreihenfolge im Optimierungsmodus (unabhängige Kanäle)	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12	●DIMMs müssen in der angegebenen Reihenfolge installiert werden.●Eine ungerade Anzahl von DIMM-Bestückung ist zulässig. i ANMERKUNG: Eine ungerade Anzahl von DIMMs bedeutet eine unausgeglichene Arbeitsspeicherkonfiguration. Dies führt zu Leistungseinbußen. Für optimale Leistung empfiehlt es sich, alle Speicherkanäle identisch zu bestücken, mit identischen DIMMs.●Die Bestückungsreihenfolge im Optimierungsmodus weicht bei Konfigurationen mit 4 oder 8 DIMMs und 1 Prozessor von der herkömmlichen Reihenfolge ab.○4 DIMMs: A1, A2, A4, A5○8 DIMMs: A1, A2, A4, A5, A7, A8, A10, A11
	Bestückungsreihenfolge bei Spiegelung	{1, 2, 3, 4, 5, 6} {7, 8, 9, 10, 11, 12}	Spiegelung wird unterstützt mit 6 oder 12 DIMMs pro Prozessor.
	Bestückungsreihenfolge bei 1 redundanten Bank	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12	●DIMMs müssen in der angegebenen Reihenfolge installiert werden.●Erfordert mindestens 2 Bänke pro Kanal.
	Bestückungsreihenfolge bei mehreren redundanten Bänken	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12	●DIMMs müssen in der angegebenen Reihenfolge installiert werden.●Erfordert mindestens drei Bänke pro Kanal.
	Bestückungsreihenfolge im ausfallsicheren Modus	{1, 2, 3, 4, 5, 6} {7, 8, 9, 10, 11, 12}	Unterstützt mit 6 oder 12 DIMMs pro Prozessor.
2 Prozessoren (Mit Prozessor 1 beginnen. Prozessor 1 und Prozessor 2 sollten identisch sein.)	Bestückungsreihenfolge im Optimierungsmodus (unabhängige Kanäle)	A{1}, B{1}, A{2}, B{2}, A{3}, B{3}, A{4}, B{4}, A{5}, B{5}, A{6}, B{6}	Eine ungerade Anzahl von DIMM-Bestückung pro Prozessor ist zulässig. i ANMERKUNG: Eine ungerade Anzahl von DIMMs bedeutet eine unausgeglichene Arbeitsspeicherkonfiguration. Dies führt zu Leistungseinbußen. Für optimale Leistung empfiehlt es sich, alle Speicherkanäle identisch zu bestücken, mit identischen DIMMs.Die Bestückungsreihenfolge im Optimierungsmodus weicht bei Konfigurationen mit 8 oder 16 DIMMs und 2 Prozessoren von der herkömmlichen Reihenfolge ab.●8 DIMMs: A1, A2, A4, A5, B1, B2, B4, B5●16 DIMMs: A1, A2, A4, A5, A7, A8, A10, A11B1, B2, B4, B5, B7, B8, B10, B11
	Bestückungsreihenfolge bei Spiegelung	A{1, 2, 3, 4, 5, 6}, B{1, 2, 3, 4, 5, 6}, A{7, 8, 9, 10, 11, 12}, B{7, 8, 9, 10, 11, 12}	Spiegelung wird unterstützt mit 6 oder 12 DIMMs pro Prozessor.
	Bestückungsreihenfolge bei 1 redundanten Bank	A{1}, B{1}, A{2}, B{2}, A{3}, B{3}, A{4}, B{4},	●DIMMs müssen in der angegebenen Reihenfolge installiert werden.●Erfordert mindestens 2 Bänke pro Kanal.

Tabelle 9. Regeln für die Arbeitsspeicherbestückung

Prozessor Konfiguration	Speicherbestückung Informationen zur Arbeitsspeicherbestückung
		A{5}, B{5}, A{6}, B{6}
	Bestückungsreihenfolge bei mehreren redundanten Bänken	A{1}, B{1}, A{2}, B{2}, A{3}, B{3}, A{4}, B{4}, A{5}, B{5}, A{6}, B{6}	●DIMMs müssen in der angegebenen Reihenfolge installiert werden.●Erfordert mindestens drei Bänke pro Kanal.
	Bestückungsreihenfolge im ausfallsicheren Modus	A{1, 2, 3, 4, 5, 6}, B{1, 2, 3, 4, 5, 6}, A{7, 8, 9, 10, 11, 12}, B{7, 8, 9, 10, 11, 12}	Unterstützt mit 6 oder 12 DIMMs pro Prozessor.

Entfernen eines Speichermoduls

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.
3. Entfernen Sie die Luftstromverkleidung.

WARNUNG: Lassen Sie die Speichermodule ausreichend lange abkühlen nach dem Ausschalten des Systems. Fassen Sie Speichermodule an den Rändern an und vermeiden Sie den Kontakt mit Komponenten auf den Speichermodulen.

VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, müssen in allen nicht belegten Speichersockeln Speichermodulplatzhalter installiert werden. Entfernen Sie Speichermodulplatzhalter nur, wenn Sie in diesen Sockeln Speicher installieren möchten.

ANMERKUNG: Sie müssen befolgen Sie die thermische Einschränkung bei der Verwendung DIMM-Platzhalter. Informationen zu thermischen Einschränkungen finden Sie im Abschnitt „Thermische Beschränkungen“ im Handbuch mit den technischen Daten.

Schritte

1. Machen Sie den entsprechenden Speichermodulsockel ausfindig.

WARNUNG: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren.

1. Drücken Sie die Lösevorrichtungen nach außen an beiden Enden des Speichermodulsockels um das Speichermodul aus dem Sockel zu lösen.
2. Heben Sie das Speichermodul aus dem System.

Abbildung 49. Entfernen eines Speichermoduls

Nächste Schritte

1. Bauen Sie das Speichermodul ein.
2. Wenn Sie das Modul dauerhaft entfernen, installieren Sie eine Speichermodul-Platzhalterkarte. Das Verfahren zum Installieren einer Speichermodul-Platzhalterkarte ist identisch mit dem Verfahren für die Installation eines Speichermoduls.

ANMERKUNG: Wenn Sie das System mit einem Einzelprozessor betreiben, installieren Sie DIMM-Platzhalter in den CPU2-Speichersockeln.

Installieren eines Speichermoduls

Voraussetzungen

Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, müssen in allen nicht belegten Speichersockeln Speichermodulplatzhalter installiert werden. Entfernen Sie Speichermodulplatzhalter nur, wenn Sie in diesen Sockeln Speicher installieren möchten.
i ANMERKUNG: Sie müssen befolgen Sie die thermische Einschränkung bei der Verwendung DIMM-Platzhalter. Informationen zu thermischen Einschränkungen finden Sie in der Übersicht über thermische Beschränkungen im Handbuch mit den technischen Daten.

Schritte

1. Machen Sie den entsprechenden Speichermodulsockel ausfindig.

VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren.

VORSICHT: Um während der Installation Schäden am Speichermodul oder am Speichermodulsockel zu vermeiden, biegen Sie nicht das Speichermodul; setzen Sie beide Enden des Speichermoduls gleichzeitig ein. Sie müssen setzen Sie beide Enden des Speichermoduls gleichzeitig ein.

1. Öffnen Sie die Auswurfhebel des Speichermodulsockels, damit das Speichermodul in den Sockel eingeführt werden kann.
2. Richten Sie den Platinenstecker des Speichermoduls an der Passung im Speichermodulsockel aus und setzen Sie das Speichermodul in den Sockel ein.

VORSICHT: Üben Sie keinen Druck auf die Mitte des Speichermoduls aus; üben Sie auf beide Enden des Speichermoduls einen gleichmäßigen Druck aus.

ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können.

1. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis der Freigabehebel des Sockel fest einrastet.

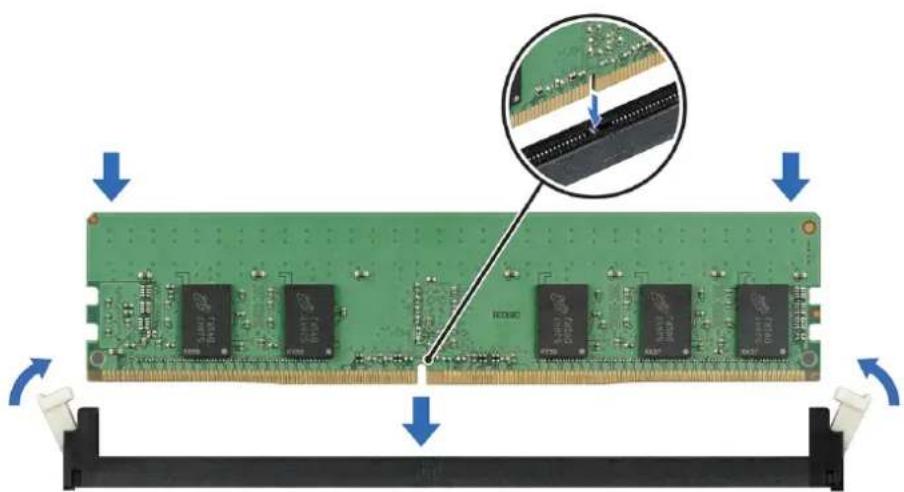

Abbildung 50. Installieren eines Speichermoduls

Nächste Schritte

1. Bauen Sie das Kühlgehäuse wieder ein.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.
3. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu Hauptmenü des System-Setups > System-BIOS > Speichereinstellungen. In den Memory Settings (Speichereinstellungen) muss die Systemspeichergröße mit der aktualisierten Kapazität des installierten Speichers übereinstimmen.

ANMERKUNG: Wenn sich die Speichergröße gegenüber dem vorherigen erfolgreichen Systemstart ändert, informiert das System den Endbenutzer während des POST, dass die Speicherkonfiguration geändert wurde.

1. Wenn der Wert nicht korrekt ist, sind möglicherweise nicht alle Speichermodule ordnungsgemäß installiert. Stellen Sie sicher, dass die Speichermodule fest in ihren Sockeln sitzen.

2. Führen Sie die Systemspeicherüberprüfung in der Systemdiagnose durch.

Prozessoren und Kühlkörper

Der Prozessor verwaltet steuert Speicher, periphere Schnittstellen und andere Komponenten des Systems. Das System kann mehr als eine Prozessorkonfiguration haben.

Der Kühlkörper nimmt die Wärme erzeugt durch den Prozessor und hilft dem Prozessor zur Aufrechterhaltung des optimalen Temperaturniveau.

Entfernen des Prozessor- und Kühlkörpermoduls

Voraussetzungen

WARNUNG: Kühlkörper sind auch nach dem Ausschalten des Systems eine Zeitlang zu heiß zum Anfassen. Lassen Sie den Kühlkörper einen Moment abkühlen, bevor Sie ihn entfernen.

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Schlittens.
3. Entfernen Sie das Kühlgehäuse.

Schritte

1. Lösen Sie mithilfe eines Torx-T30-Schraubenziehers die Schrauben am Kühlkörper wie folgt in der angegebenen Reihenfolge:

a. Lösen Sie die erste Schraube um drei Umdrehungen.
b. Lösen Sie die zweite Schraube vollständig.
c. Lösen Sie jetzt die erste Schraube vollständig.

ANMERKUNG: Es ist normal, dass der Kühlkörper aus den blauen Halteklammern rutscht, wenn die Schrauben teilweise gelöst sind. Fahren Sie mit dem Lösen der Schraube(n) fort.

1. Drücken Sie gleichzeitig auf beide blauen Halteklammern und heben Sie das Prozessor- und Kühlkörpermodul (PKM) aus dem System.
2. Setzen Sie den Kühlkörper mit dem Prozessor, dessen Seite nach oben weist.

Abbildung 51. Entfernen des Prozessor- und Kühlkörpermoduls (PKM)

Nächste Schritte

1. Installieren Sie das Prozessor- und Kühlkörpermodul.

Entfernen des Prozessors aus dem Prozessor- und Kühlkörpermodul

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Schlittens.
3. Entfernen Sie das Kühlgehäuse.
4. Entfernen des Prozessor- und Kühlkörpermoduls

WARNUNG: Kühlkörper sind auch nach dem Ausschalten des Systems eine Zeitlang zu heiß zum Anfassen. Lassen Sie den Kühlkörper einen Moment abkühlen, bevor Sie ihn entfernen.

ANMERKUNG: Dieses Verfahren ist nur erforderlich, wenn ein Prozessor oder Kühlkörper ausgetauscht wird. Beim Austausch einer Systemplatine ist es nicht erforderlich.

Schritte

1. Setzen Sie den Kühlkörper mit dem Prozessor, dessen Seite nach oben weist.
2. Setzen Sie einen Schlitzschraubendreher in den Steckplatz lösen gekennzeichnet mit einem gelben Etikett. Winden (nicht Hebeln) den Schraubendreher, um das Adaptermodul zerbrechen thermische einfügen anhaftet.
3. Drücken Sie die Halteklammern auf die Prozessorhalterung zum Entsperren der Halterung vom Kühlkörper.

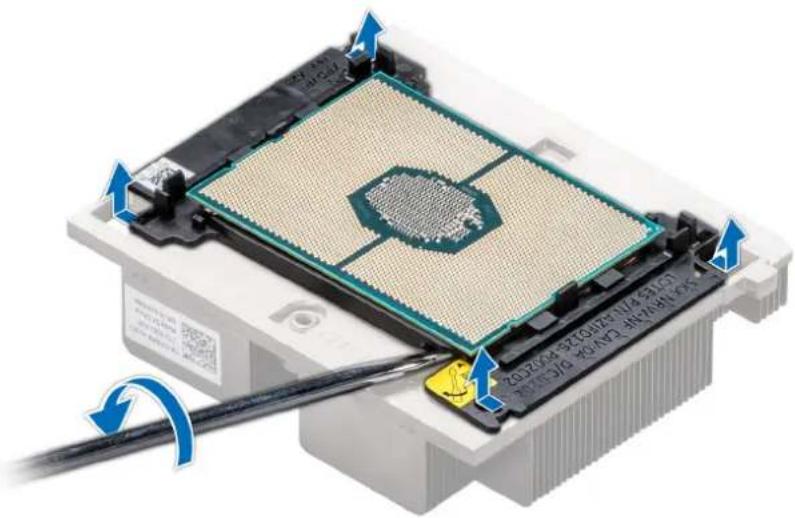

Abbildung 52. Das Lösen der Prozessorhalterung

1. Heben Sie die Halterung und den Prozessor vom Kühlkörper, setzen Sie die Prozessor-Seite nach unten auf der Prozessor-Ablage.
2. Biegen Sie die äußeren Kanten der Halterung, um den Prozessor aus der Halterung zu lösen.

ANMERKUNG: Stellen Sie sicher, dass der Prozessor und der Halterung sind in das Fach eingelegt nach dem Entfernen des Kühlkörpers.

Abbildung 53. Entfernen der Prozessorhalterung

Nächste Schritte

1. Setzen Sie den Prozessor in das Prozessor- und Kühlkörpermodul ein.

Installieren des Prozessors im Prozessor- und Kühlkörpermodul

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Schlittens.

Schritte

1. Setzen Sie den Prozessor in den Prozessorsockel Auflagefach.

ANMERKUNG: Stellen Sie sicher, dass Kontaktstift-1-Markierung auf der CPU-Ablage mit der Kontaktstift-1-Markierung auf dem Prozessor ausgerichtet ist.

1. Biegen Sie die äußeren Kanten der Halterung am Rand des Prozessors und stellen Sie sicher, dass der Prozessor in den Klammern gesperrt ist (an der Halterung).

ANMERKUNG: Stellen Sie sicher, dass Kontaktstift-1-Markierung auf der Halterung mit der Kontaktstift-1-Markierung auf dem Prozessor ausgerichtet ist (bevor Sie die Halterung auf den Prozessor legen).

ANMERKUNG: Stellen Sie sicher, dass der Prozessor und der Halterung sind in das Fach eingelegt vor der Installation des Kühlkörpers.

Abbildung 54. Installieren der Prozessor-Halterung

1. Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper.
2. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Prozessor aufzutragen.

VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen.

ANMERKUNG: Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach ihrer Verwendung.

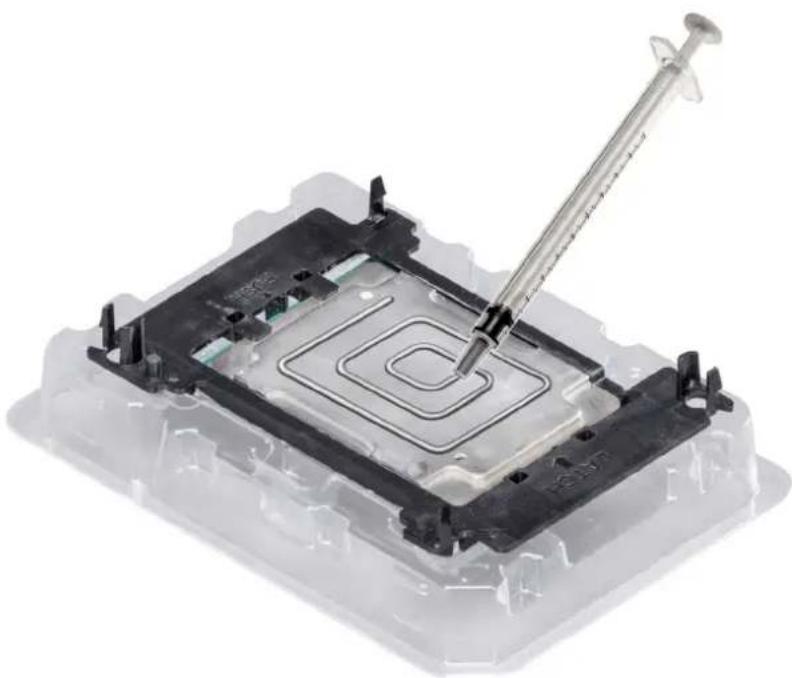

Abbildung 55. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors

1. Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie den unteren Teil des Kühlkörpers nach unten, bis die Halterung auf dem Kühlkörper einrastet.

ANMERKUNG:

• Stellen Sie sicher, dass die beiden Löcher für Führungsstifte an Halterung mit Führungslöchern auf dem Kühlkörper übereinstimmen.
• Drücken Sie nicht auf die Lamellen des Kühlkörpers.
• Stellen Sie sicher, dass Kontaktstift-1-Markierung auf dem Kühlkörper mit der Kontaktstift-1-Markierung auf der Halterung ausgerichtet ist (bevor Sie den Kühlkörper auf den Prozessor und Halterung legen).

Abbildung 56. Setzen des Kühlkörpers auf den Prozessor ein

Nächste Schritte

1. Installieren Sie das Prozessor- und Kühlkörpermodul.
2. Installieren Sie das Kühlgehäuse.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Installieren eines Prozessor- und Kühlkörpermoduls

Voraussetzungen

VORSICHT: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor ersetzen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors.

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Schlittens.
3. Falls der Staubschutz auf dem Prozessor installiert ist: Entfernen Sie den Staubschutz.

Schritte

1. Richten Sie die Markierung von Kontaktstift 1 des Kühlkörpers an der Systemplatine aus und setzen Sie das Prozessor- und Kühlkörpermodul (PKM) dann auf den Prozessorsockel.

VORSICHT: Um eine Beschädigung der Lamellen des Kühlkörpers zu vermeiden, drücken Sie nicht auf die Kühlkörperlamellen.

ANMERKUNG: Stellen Sie sicher, dass Sie das PKM parallel zur Systemplatine halten, um Beschädigungen an den Komponenten zu vermeiden.

1. Drücken Sie die blauen Halteklammern nach innen, damit der Kühlkörper nach unten einrasten kann.
2. Ziehen Sie mit dem Torx-Schraubendreher der Größe T30 die Schrauben am Kühlkörper in folgender Reihenfolge fest:
   a. Ziehen Sie die erste Schraube teilweise fest (ca. drei Umdrehungen).
   b. Ziehen Sie die zweite Schraube vollständig fest.

c. Kehren Sie zur ersten Schraube zurück und ziehen Sie sie vollständig fest.

Falls das PKM aus den blauen Halteklammern springt, wenn die Schrauben teilweise festgezogen werden, führen Sie die folgenden Schritte aus, um das PKM zu befestigen:

a. Lösen Sie die beiden Kühlkörperschrauben vollständig.

b. Senken Sie das PKM nach dem in Schritt 2 beschriebenen Verfahren auf die blauen Halteklammern ab.

c. Befestigen Sie das PKM nach dem Austauschanweisungen oben in Schritt 3 auf der Systemplatine.

ANMERKUNG: Die Verschlussschrauben des Prozessor- und Kühlkörpermoduls sollten nicht mit einem Drehmoment von mehr als 1,13 Nm (0,11 kgf-m oder 10+/-0,2 in-lbf) angezogen werden.

Abbildung 57. Installieren eines Prozessor- und Kühlkörpermoduls

Nächste Schritte

1. Installieren Sie das Kühlgehäuse.
2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

iDRAC-Karte

Im PowerEdge MX740c ist iDRAC nicht auf der Systemplatine integriert. Anders als bei anderen 14G-PowerEdge-Servern ist die iDRAC-Karte eine separate Karte. Die vFlash-Karte für den PowerEdge MX740c ist auf der iDRAC-Karte enthalten.

Entfernen der iDRAC-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Schlittens.
3. Entfernen Sie das Kühlgehäuse.

VORSICHT: Wenn entweder die Systemplatine oder die iDRAC-Karte ausfällt, muss sowohl die Systemplatine als auch die iDRAC-Karte gleichzeitig ausgetauscht werden.

Schritte

Halten Sie die blaue Zuglasche und heben Sie die iDRAC-Karte aus dem System heraus.

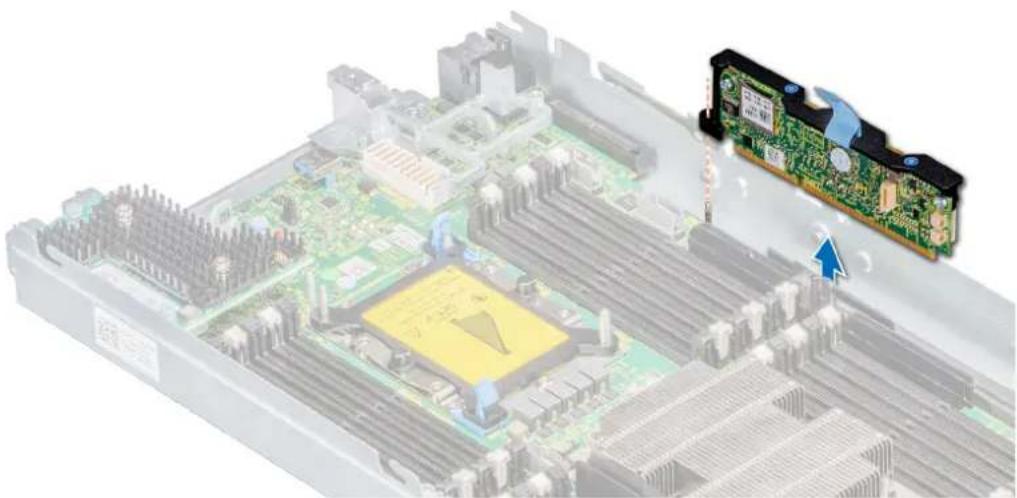

Abbildung 58. Entfernen des iDRAC

i ANMERKUNG: Das iDRAC-Modul kann nicht mittels Hot-Swap-Verfahren gegen andere Module der MX-Serie im MX7000-Gehäuse ausgetauscht werden.
i ANMERKUNG: Das Verfahren zum Entfernen einer vFlash-Karte ist ähnlich dem Verfahren zum Installieren einer microSD-Karte.

Abbildung 59. Entfernen einer vFlash-Karte

Nächste Schritte

1. Installieren Sie das iDRAC.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Einsetzen der iDRAC-Karte

Voraussetzungen

VORSICHT: Um Schäden an der iDRAC-Karte zu vermeiden, fassen Sie die Karte nur an den Kanten an.

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Schlittens.

VORSICHT: Wenn entweder die Systemplatine oder die iDRAC-Karte ausfällt, muss sowohl die Systemplatine als auch die iDRAC-Karte gleichzeitig ausgetauscht werden.

Schritte

1. Richten Sie die iDRAC-Karte auf den Führungsstift auf der Systemplatine aus.
2. Senken Sie die iDRAC-Karte in den iDRAC-Anschluss, bis sie vollständig eingesetzt ist.
3. Drücken Sie auf die blauen Berührungspunkte, bis die iDRAC-Karte fest auf dem Anschluss der Systemplatine sitzt.

Abbildung 60. Einsetzen der iDRAC-Karte

8551 8551 8551 8551 8551 8551 8551 8551 8551 8551 8551 8551 8551 8551 8551 8551 8551 8551 8551 8551 8551

Abbildung 61. Einsetzen einer vFlash-Karte

Nächste Schritte

1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

PERC-Karte

Das System verfügt auf der Systemplatine über dedizierte Steckplätze für PERC-Karten.

Entfernen der PERC-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.
3. Ziehen Sie das Kabel ab, das mit der PERC-Karte verbunden ist.

Schritte

1. Ziehen Sie an der blauen Zuglasche, um den Hebel an der PERC-Karte hochzuziehen.

ANMERKUNG: Bei der H730P MX (Nicht-RAID)-Karte ziehen Sie an den zwei blauen Zuglaschen, um den Hebel hochzuziehen. Der Rest des Verfahrens zum Entfernen des PERC-Karte ist identisch mit der HBA330 MX (Nicht-RAID)-Karte.
i ANMERKUNG: Das MX740c-System unterstützt sowohl die HBA330 MX- als auch die H730P MX-PERC-Karte.

1. Halten Sie die blaue Zuglasche und heben Sie die PERC-Karte vom System ab.

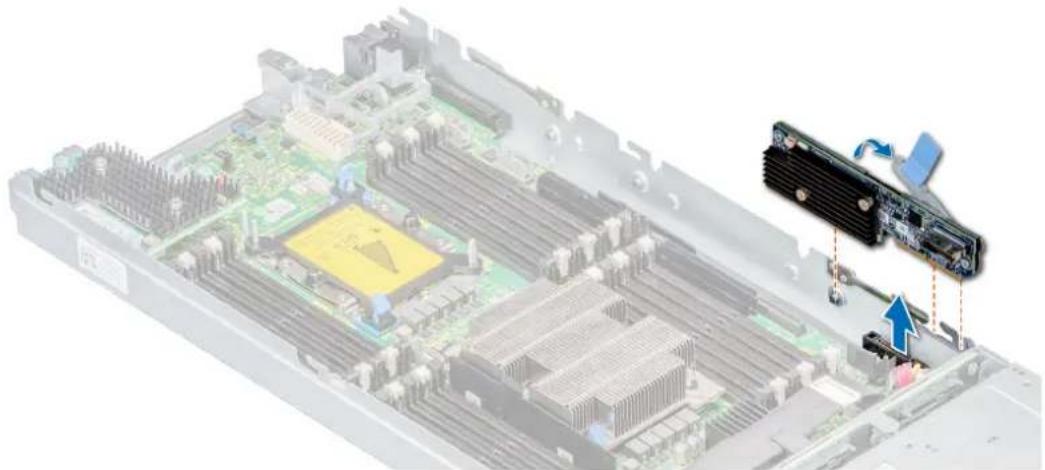

Abbildung 62. Entfernen der PERC-Karte (HBA330)

Nächste Schritte

1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Installieren der PERC-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.

Schritte

1. Ziehen Sie an der blauen Zuglasche, um den Hebel an der PERC-Karte hochzuziehen.
2. Richten Sie den Anschluss an der PERC-Karte am Anschluss auf der Systemplatine aus.

ANMERKUNG: Die Installation der HBA330 MX-PERC-Karte erfolgt auf identische Weise wie die Installation einer H730P MX-PERC-Karte.
i ANMERKUNG: Das MX740c-System unterstützt sowohl die HBA330 MX- als auch die H730P MX-PERC-Karte.

1. Richten Sie die Führungen auf der PERC-Karte an den Schlitzen am System aus.
2. Drücken Sie auf die PERC-Karte, um sie fest in den Anschluss auf der Systemplatine einzusetzen.

Abbildung 63. Installieren der PERC-Karte

1. Schließen Sie den Hebel an der PERC-Karte.

Nächste Schritte

1. Schließen Sie das Akkukabel an die PERC-Karte an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Entfernen der Jumbo-PERC-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Schlittens.
3. Ziehen Sie das Kabel ab, das mit der Jumbo-PERC-Karte verbunden ist.

Schritte

1. Ziehen Sie an den beiden blauen Zuglaschen, um den Hebel an der Jumbo-PERC-Karte hochzuziehen.
2. Halten Sie beide blauen Zuglaschen und heben Sie die Jumbo-PERC-Karte vom System ab.
3. Bringen Sie die Anschlusskappe auf dem E/A-Anschluss der Jumbo-PERC-Karte an.

Abbildung 64. Entfernen der Jumbo-PERC-Karte

ANMERKUNG: Wenn die Jumbo-PERC-Karte im Minizusatzkarten-Steckplatz installiert wird, können Sie keine anderen Controllerkarten im Minizusatzkarten-Steckplatz installieren.
ANMERKUNG: Die Jumbo-PERC-Karte steuert die internen Laufwerke und die dem Speichercontroller zugewiesenen Laufwerke des Speicherschlittens.

Nächste Schritte

1. Installieren Sie die Jumbo-PERC-Karte.

Installieren der Jumbo-PERC-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Schlittens.
3. Entfernen Sie die iDRAC-Karte, bevor Sie die Jumbo-PERC-Karte installieren.
   i ANMERKUNG: Zur Unterstützung einer Jumbo-PERC-Karte ist eine Zwei-Prozessor-Konfiguration erforderlich.

Schritte

1. Entfernen Sie die Anschlusskappe auf dem E/A-Anschluss der Jumbo-PERC-Karte.
2. Ziehen Sie an der blauen Zuglasche, um den Hebel an der Jumbo-PERC-Karte hochzuziehen.
3. Richten Sie die Jumbo-PERC-Karte an den Steckplätzen auf der Systemplatine aus.
4. Drücken Sie auf die Jumbo-PERC-Karte, bis sie vollständig eingesetzt ist.
5. Schließen Sie den Hebel an der Jumbo-PERC-Karte.

Abbildung 65. Installieren der Jumbo-PERC-Karte

Nächste Schritte

1. Schließen Sie das Kabel an der Jumbo-PERC-Karte an.
2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Optionales internes Dual-SD-Modul

Das IDSDM-Modul kombiniert die IDSDM-Funktionen in einem einzigen Modul.

ANMERKUNG: Der Schreibschutzschalter befindet sich auf dem IDSDM-Modul.

Entfernen der IDSDM-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.
3. Entfernen Sie das Kühlgehäuse.

Schritte

1. Machen Sie den IDSDM-Kartenanschluss auf der Systemplatine ausfindig. Um den IDSDM-Anschluss ausfindig zu machen, lesen Sie die Informationen im Abschnitt Jumper und Anschlüsse auf der Systemplatine.
2. Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Verschlussschraube, mit der die interne Dual-SD-Karte (IDSDM) auf der Systemplatine befestigt ist.

VORSICHT: Um Schäden an der IDSDM-Karte zu vermeiden, darf die Karte nicht geneigt werden, wenn sie von der Systemplatine gehoben wird.

1. Heben Sie die Freigabelasche an, mit der die IDSDM-Karte auf der Systemplatine befestigt ist.
2. Halten Sie die IDSDM-Karte an beiden Enden und heben Sie sie aus dem BOSS-Anschluss auf der Systemplatine.

Abbildung 66. Entfernen der IDSDM-Karte

Nächste Schritte

Setzen Sie die IDSDM-Karte ein.

Installieren der IDSDM-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.

VORSICHT: Um Schäden an der IDSDM-Karte zu vermeiden, fassen Sie die Karte nur an ihren Kanten an.

Schritte

1. Machen Sie den IDSDM-Kartenanschluss auf der Systemplatine ausfindig. Um den IDSDM-Anschluss ausfindig zu machen, lesen Sie die Informationen im Abschnitt Jumper und Anschlüsse auf der Systemplatine.
2. Richten Sie die IDSDM-Karte am entsprechenden Anschluss auf der Systemplatine aus.
3. Drücken Sie auf die IDSDM-Karte, bis sie fest auf der Systemplatine sitzt.

Abbildung 67. Installieren der IDSDM-Karte

Nächste Schritte

Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Entfernen einer MicroSD-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.
3. Entfernen Sie die IDSDM-Karte.

Schritte

1. Machen Sie auf der IDSDM-Karte den MicroSD-Kartensteckplatz ausfindig.

ANMERKUNG: Um den IDSDM Steckplatz auf der Systemplatine ausfindig zu machen, lesen Sie die Informationen unter Jumper und Anschlüsse auf der Systemplatine.

1. Drücken Sie auf die Karte, um sie zum Teil aus dem Steckplatz zu lösen.
2. Greifen Sie die microSD-Karte und entfernen Sie sie aus dem Steckplatz.

ANMERKUNG: Vermerken Sie nach dem Entfernen auf jeder MicroSD-Karte die Nummer des zugehörigen Steckplatzes.

Abbildung 68. Entfernen einer MicroSD-Karte

Nächste Schritte

1. Installieren Sie eine microSD-Karte.
2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Installieren einer MicroSD-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.

ANMERKUNG: Stellen Sie bei Verwendung einer MicroSD-Karte in Ihrem System sicher, dass die Option Internal SD Card Port (Anschluss für die interne SD-Karte) im System-Setup aktiviert ist.
ANMERKUNG: Setzen Sie beim Wiedereinsetzen die MicroSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben.

Schritte

1. Machen Sie auf der IDSDM-Karte den MicroSD-Kartensteckplatz ausfindig. Richten Sie die MicroSD-Karte entsprechend aus und führen Sie das Kartenende mit den Kontaktstiften in den Steckplatz ein.

i ANMERKUNG: Der Steckplatz ist mit einer Passung versehen, um ein korrektes Einsetzen der Karte sicherzustellen.

1. Drücken Sie die Karte in den Kartensteckplatz, bis sie in ihrer ursprünglichen Position einrastet.

Abbildung 69. Installieren einer MicroSD-Karte

Nächste Schritte

1. Setzen Sie die IDSDM-Karte ein.
2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

M.2-BOSS-Modul

Die BOSS-Karte ist eine einfache Karte mit RAID-Lösung, die bis zu zwei M.2-SATA-Laufwerke unterstützt. Die BOSS-Adapterkarte verfügt über einen x8-Anschluss mit PCIe-Gen 2.0-x2-Spuren, der nur mit Low-Profile-Formfaktor und halber Bauhöhe erhältlich ist.

Entfernen des M.2-BOSS-Moduls

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.

Schritte

Halten Sie die blaue Lasche und heben Sie das M.2-BOSS-Modul aus dem System.

Abbildung 70. Entfernen des M.2-BOSS-Moduls

Nächste Schritte

1. Installieren Sie das M.2-BOSS-Modul.

Installieren des M.2-BOSS-Moduls

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.

Schritte

1. Richten Sie den M.2-BOSS-Modulanschluss an den Anschlüssen auf der Systemplatine und die Führung auf dem M.2-BOSS-Modul am Führungsschlitz auf der Systemplatine aus.
2. Drücken Sie auf die Griffstelle des M.2-BOSS-Moduls, bis das Modul fest eingesetzt ist.

Abbildung 71. Installieren des M.2-BOSS-Moduls

Nächste Schritte

Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Entfernen der M.2-BOSS-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.
3. Entfernen Sie die M.2-BOSS-Karte.

Schritte

1. Entfernen Sie mit einem Kreuzschlitzschraubenzieher Nr. 1 die Schraube am M.2-BOSS-Modul.
2. Ziehen Sie die Karte aus dem Anschluss heraus und heben Sie die Karte vom Modul ab.

Abbildung 72. Entfernen der M.2-BOSS-Karte

Nächste Schritte

1. Installieren Sie die M.2-BOSS-Karte.

Installieren der M.2-BOSS-Karte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.

Schritte

1. Richten Sie die M.2-BOSS-Karte in einem 45-Grad-Winkel an dem SATA-Anschluss auf dem M.2-BOSS-Modul aus.
2. Drücken Sie die M.2-BOSS-Karte in den SATA-Anschluss, bis sie fest eingesetzt ist.
3. Drücken Sie die M.2-BOSS-Karte nach unten und befestigen Sie sie mit einem Kreuzschlitzschraubendreher Nr. 1 an dem Modul.

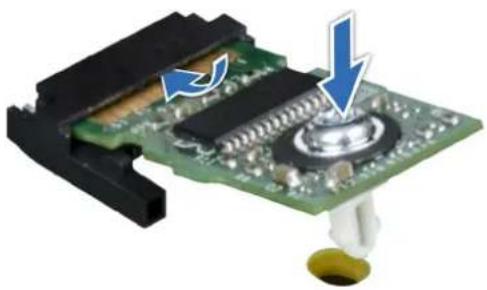

Abbildung 73. Installieren der M.2-BOSS-Karte

Nächste Schritte

1. Installieren Sie das M.2-BOSS-Modul.
2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Zusatzkarte

Das System unterstützt zwei Zusatzkarten.

• Der PCIe-Zusatzkartensteckplatz A unterstützt die Struktur B. Diese Karte muss dem Strukturtyp der E/A-Module entsprechen, die in den E/A-Modulschächten A1 installiert sind.
• Der PCIe-Zusatzkartensteckplatz B unterstützt die Struktur A. Diese Karte muss dem Strukturtyp der E/A-Module entsprechen, die in den E/A-Modulschächten B1 installiert sind.

ANMERKUNG: Für die B1-Zusatzkarte muss Prozessor 2 installiert werden.

Entfernen der Zusatzkarte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.

Schritte

1. Lösen Sie mit dem Kreuzschlitzschraubendreher Nr. 2 die unverlierbaren Schrauben, mit denen die Zusatzkarte am System befestigt ist.
2. Heben Sie die Zusatzkarte aus dem Schlitten.

ANMERKUNG: Um Schäden an der Zusatzkarte zu vermeiden, fassen Sie die Karte nur an ihren Kanten an.

Abbildung 74. Entfernen der Zusatzkarte

Nächste Schritte

1. Installieren Sie die Zusatzkarte.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Installieren der Zusatzkarte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.
   i ANMERKUNG: Zur Unterstützung der Zusatzkarte B1 ist eine Zwei-Prozessor-Konfiguration erforderlich.

Schritte

1. Richten Sie den Anschluss an der Zusatzkarte am Anschluss auf der Systemplatine aus.
2. Setzen Sie die Zusatzkarte auf den Anschluss und drücken Sie auf die blauen Griffstelle, bis die Karte fest eingesetzt ist.
3. Ziehen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die unverlierbaren Schrauben an der Zusatzkarte fest.

Abbildung 75. Installieren der Zusatzkarte

Nächste Schritte

1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Entfernen der Minizusatzkarte

Voraussetzungen

VORSICHT: Um eine ausreichende Kühlung des Systems zu gewährleisten, muss im Sockel für die Minizusatzkarte ein Minizusatzkarten-Platzhalter installiert werden.

i ANMERKUNG: Das Entfernen des Platzhalters ist nur zu empfehlen, wenn Sie eine Minizusatzkarte in diesen Sockel einsetzen möchten.

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.

2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.

ANMERKUNG: Das MX740c-System unterstützt die HBA330-Minizusatzkarte und die Fibre-Channel-Minizusatzkarte, die im Minizusatzkarten-Steckplatz installiert wird.

Schritte

1. Ziehen Sie an der blauen Zuglasche, um den Hebel an der Minizusatzkarte hochzuziehen.
2. Halten Sie die Minizusatzkarte am Hebel und am Rand und heben Sie sie aus dem System.

Abbildung 76. Entfernen der Minizusatzkarte

i ANMERKUNG: Bringen Sie die Anschlusskappe auf dem E/A-Anschluss der Minizusatzkarte an, wenn sie nicht auf der Systemplatine installiert ist.

Nächste Schritte

1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Installieren der Minizusatzkarte

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.
   i|ANMERKUNG: Die Minizusatzkarte wird nur auf Systemen mit zwei Prozessoren unterstützt.

Schritte

1. Entfernen Sie die Anschlusskappe auf dem E/A-Anschluss der Minizusatzkarte.
2. Ziehen Sie an der blauen Zuglasche, um den Hebel an der Minizusatzkarte hochzuziehen.
3. Richten Sie den Anschluss der Minizusatzkarte am entsprechenden Anschluss auf der Systemplatine aus.
4. Senken Sie die Minizusatzkarte in ihre Einbauposition ab und drücken Sie den Hebel nach unten, um die Karte zu verriegeln.

Abbildung 77. Installieren der Minizusatzkarte

1. Schließen Sie den Hebel an der Minizusatzkarte.

Nächste Schritte

1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Entfernen des Minizusatzkarten-Platzhalters

Voraussetzungen

VORSICHT: Um eine ausreichende Kühlung des Systems zu gewährleisten, muss im Sockel für die Minizusatzkarte ein Minizusatzkarten-Platzhalter installiert werden.

ANMERKUNG: Das Entfernen des Platzhalters ist nur zu empfehlen, wenn Sie eine Minizusatzkarte in den Sockel einsetzen möchten.

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.

Schritte

Heben Sie den Minizusatzkarten-Platzhalter aus dem Steckplatz, um ihn vom System zu entfernen.

Abbildung 78. Entfernen des Minizusatzkarten-Platzhalters

Nächste Schritte

1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Einsetzen des Minizusatzkarten-Platzhalters

Voraussetzungen

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.

Schritte

Richten Sie die Führungsnut der Karte auf dem Steckplatz aus und drücken Sie, um den Minizusatzkarten-Platzhalter auf die Systemplatine zu stecken.

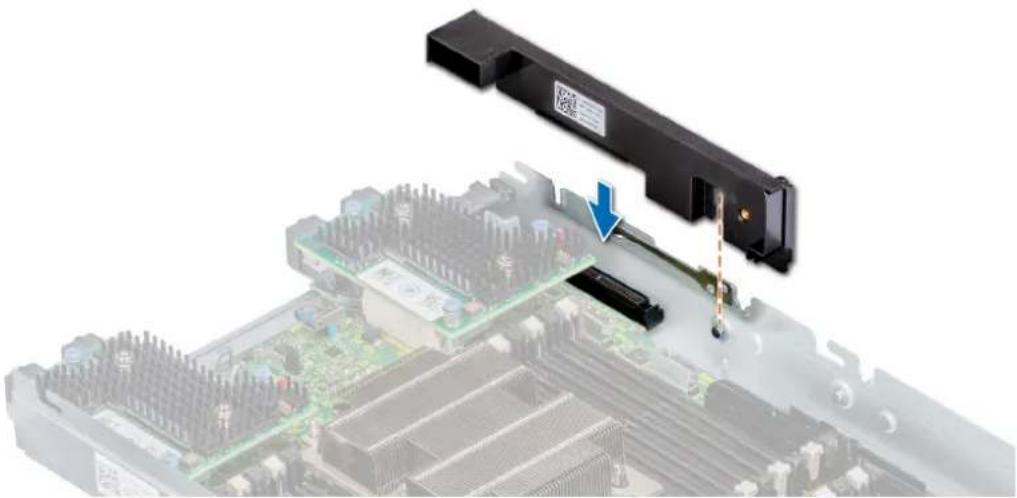

Abbildung 79. Einsetzen des Minizusatzkarten-Platzhalters

Nächste Schritte

Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Optionaler interner USB-Speicherstick

Ein optionaler USB-Speicherschlüssel im System lässt sich als Startgerät, Sicherheitsschlüssel oder Massenspeichergerät einsetzen. Um vom USB-Speicherschlüssel zu starten, müssen Sie den USB-Speicherschlüssel mit einem Start-Image konfigurieren und den USB-Speicherschlüssel dann in der Startreihenfolge des System-Setups angeben.

Ein optionaler USB-Speicherstick kann im internen USB 3.0-Anschluss installiert und als Startgerät, Sicherheitsschlüssel oder Massenspeichergerät eingesetzt werden.

Der interne USB-Anschluss befindet sich auf der Systemplatine.

ANMERKUNG: Um den internen USB-Anschluss auf der Systemplatine ausfindig zu machen, lesen Sie die Informationen im Abschnitt Jumper und Anschlüsse auf der Systemplatine.

Austauschen des optionalen internen USB-Speichersticks

Voraussetzungen

VORSICHT: Damit der USB-Speicherstick andere Komponenten im Servermodul nicht behindert, darf er die folgenden maximalen Abmessungen nicht überschreiten: 15,9 mm Breite x 57,15 mm Länge x 7,9 mm Höhe.

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.

Schritte

1. Lokalisieren Sie den USB-Anschluss bzw. USB-Speicherstick auf der Systemplatine.

ANMERKUNG: Um den USB-Anschluss ausfindig zu machen, lesen Sie die Informationen im Abschnitt Jumper und Anschlüsse auf der Systemplatine.

1. Entfernen Sie gegebenenfalls den USB-Speicherstick vom USB-Anschluss.
2. Setzen Sie den Ersatz-USB-Speicherstick in den USB-Anschluss ein.

Nächste Schritte

1. Drücken Sie während des Startvorgangs die Taste F2, um das System-Setup aufzurufen, und überprüfen Sie, ob das System den USB-Speicherstick erkennt.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Systembatterie

Bei der Systembatterie handelt verwendet für Low-Level -Systemfunktionen wie z. B. Ausschalten des Echtzeit- und Uhrzeiteinstellungen des Systems.

Austauschen der Systembatterie – Option A

Voraussetzungen

ANMERKUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Tauschen Sie die Batterie nur gegen eine Batterie desselben oder eines gleichwertigen, vom Hersteller empfohlenen Typs aus. Leere Batterien sind gemäß den Herstelleranweisungen zu entsorgen. Weitere Informationen erhalten Sie in den Sicherheitshinweisen, die mit dem System geliefert wurden.

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.

Schritte

1. Machen Sie die Systembatterie auf dem System ausfindig.

2. So entfernen Sie den Akku:

a. Drücken Sie die Batterie in Richtung der positiven Seite der Batterie, bis sich die Batterie vom Anschluss löst.
b. Heben Sie die Batterie vom System weg.

Abbildung 80. Entfernen der Systembatterie

1. So installieren Sie eine neue Systembatterie:

a. Halten Sie die neue Batterie mit dem + zur positiven Seite des Batterieanschlusses gerichtet.
b. Setzen Sie die Batterie nach unten in den Anschluss ein und drücken Sie auf die positive Seite der Batterie, bis die Batterie einrastet.

Abbildung 81. Installieren der Systembatterie

Nächste Schritte

1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.
2. Rufen Sie das System-Setup auf und überprüfen Sie die einwandfreie Funktion der Batterie.
3. Geben Sie in den Feldern Time (Uhrzeit) und Date (Datum) im System-Setup das richtige Datum und die richtige Uhrzeit ein.
4. Beenden Sie das System-Setup.

5. Entfernen Sie das System für mindestens eine Stunde aus dem Gehäuse, um die neu installierte Batterie zu testen.

6. Bauen Sie das System nach einer Stunde wieder in das Gehäuse ein.

7. Rufen Sie das System-Setup auf. Wenn Datum und Uhrzeit immer noch falsch sind, lesen Sie Wie Sie Hilfe bekommen.

Austauschen der Systembatterie – Option B

Voraussetzungen

ANMERKUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Tauschen Sie die Batterie nur gegen eine Batterie desselben oder eines gleichwertigen, vom Hersteller empfohlenen Typs aus. Leere Batterien sind gemäß den Herstelleranweisungen zu entsorgen. Weitere Informationen erhalten Sie in den Sicherheitshinweisen, die mit dem System geliefert wurden.

1. Befolgen Sie die Sicherheitsrichtlinien unter Sicherheitshinweise.
2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Schlittens.

Schritte

1. Machen Sie die Systembatterie auf dem System ausfindig.
2. So entfernen Sie den Akku:

a. Drücken Sie auf die Klemme des Batteriehalters.

ANMERKUNG: Stellen Sie sicher, dass Sie die Klemme des Batteriehalters nicht mehr als 3,2 Millimeter eindrücken, da der Batteriehalter ansonsten beschädigt werden könnte.

b. Drücken Sie die Batterie in Richtung der positiven Seite der Batterie, bis sich die Batterie vom Anschluss löst.
c. Heben Sie die Batterie vom System weg.

Abbildung 82. Entfernen der Systembatterie

1. So installieren Sie eine neue Systembatterie:

a. Drücken Sie die Batterieverriegelung leicht weg.

ANMERKUNG: Stellen Sie sicher, dass Sie die Klemme des Batteriehalters nicht mehr als 3,2 Millimeter eindrücken, da ansonsten das Risiko von Schäden am Teil besteht.

b. Halten Sie die neue Batterie mit dem + zur positiven Seite des Batterieanschlusses gerichtet.
c. Setzen Sie die Batterie in den Batteriesockel ein und drücken Sie auf die positive Seite der Batterie, bis die Batterie einrastet.

Abbildung 83. Installieren der Systembatterie

Nächste Schritte

1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.
2. Rufen Sie das System-Setup auf und überprüfen Sie die einwandfreie Funktion der Batterie.
3. Geben Sie in den Feldern Time (Uhrzeit) und Date (Datum) im System-Setup das richtige Datum und die richtige Uhrzeit ein.
4. Beenden Sie das System-Setup.
5. Entfernen Sie das System für mindestens eine Stunde aus dem Gehäuse, um die neu installierte Batterie zu testen.
6. Bauen Sie das System nach einer Stunde wieder in das Gehäuse ein.
7. Rufen Sie das System-Setup auf. Wenn Datum und Uhrzeit immer noch falsch sind, lesen Sie Wie Sie Hilfe bekommen.

Systemplatine

Eine Systemplatine (auch als Hauptplatine bezeichnet) ist die gedruckte Hauptleiterplatte im System mit verschiedenen Anschlüssen, die zum Anschließen verschiedener Komponenten oder Peripheriegeräte an das System verwendet werden. Eine Systemplatine bietet elektrische Verbindungen für die Kommunikation mit den Komponenten des Systems.

Entfernen der Systemplatine

Voraussetzungen

VORSICHT: Wenn Sie das TPM (Trusted Platform Module) mit einem Verschlüsselungsschlüssel verwenden, werden Sie während des System- oder Programm-Setups möglicherweise aufgefordert, einen Wiederherstellungsschlüssel zu erstellen. Diesen Wiederherstellungsschlüssel sollten Sie unbedingt erstellen und sicher speichern. Sollte es einmal erforderlich sein, die Systemplatine zu ersetzen, müssen Sie zum Neustarten des System oder Programms den Wiederherstellungsschlüssel angeben, bevor Sie auf die verschlüsselten Daten auf den Laufwerken zugreifen können.

VORSICHT: Möglicherweise wird beim ersten Hochfahren des Systems nach dem Austauschen des Prozessors oder der Systemplatine die Meldung „CMOS-Batterie fehlt“ oder „CMOS-Prüfsummenfehler“ angezeigt. Dies ist ein normaler Vorgang. Um den Zustand zu beheben, müssen Sie die Systemeinstellungen im Setup konfigurieren.

i ANMERKUNG: Nach dem Austausch der Systemplatine müssen die Lizenzen erneut aktiviert werden.

VORSICHT: Wenn entweder die Systemplatine oder die iDRAC-Karte ausfällt, müssen Systemplatine und iDRAC-Karte gleichzeitig ausgetauscht werden.

VORSICHT: Versuchen Sie nicht, das TPM-Plug-in-Modul von der Systemplatine zu entfernen. Sobald das TPM-Plug-in-Modul eingesetzt ist, ist es kryptografisch an diese bestimmte Systemplatine gebunden. Wenn Sie versuchen, ein installiertes TPM-Steckmodul zu entfernen, wird die kryptografische Bindung gebrochen. Das Modul lässt sich dann nicht wieder auf der Systemplatine installieren und kann auch auf keiner anderen Systemplatine installiert werden.

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.

3. Entfernen Sie Folgendes:

a. Luftstromverkleidung
b. Speichermodule
c. Prozessor(en) und Kühlkörper
d. Laufwerke
e. Laufwerkrückwandplatine
f. Laufwerkträger
g. PERC-Karte
h. IDSDM
i. Zusatzkarte
j. Mini-Zusatzkarte
k. iDRAC-Karte
I. Interner USB-Stick

WARNING: Der Prozessor und der Kühlkörper können heiß werden. Lassen Sie den Prozessor unbedingt abkühlen, bevor Sie ihn berühren.

WARNING: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie die Speichermodule ausreichend lange abkühlen, bevor Sie sie berühren. Fassen Sie Speichermodule an den Rändern an und vermeiden Sie den Kontakt mit Komponenten auf den Modulen.

VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.

VORSICHT: Kennzeichnen Sie die Laufwerke vor dem Entfernen, damit Sie sie später wieder ordnungsgemäß an der ursprünglichen Position einsetzen können.

Schritte

1. Trennen Sie alle Kabel von der Systemplatine.
2. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Nr. 2) alle Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist.
3. Halten Sie die Systemplatine an den Kanten fest und heben Sie sie aus dem System.

Abbildung 84. Entfernen der Systemplatine

Nächste Schritte

1. Bauen Sie die Systemplatine ein.

Einsetzen der Systemplatine

Voraussetzungen

Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.

VORSICHT: Stellen Sie sicher, dass Sie die Systemidentifikationstaste beim Einsetzen der Systemplatine in das System nicht beschädigen.

Schritte

1. Nehmen Sie die neue Systemplatinenbaugruppe aus der Verpackung.

VORSICHT: Stellen Sie sicher, dass Sie die Systemidentifikationstaste beim Absenken der Systemplatine in das Gehäuse nicht beschädigen.

ANMERKUNG: Nach dem Austausch der Systemplatine müssen die Lizenzen erneut aktiviert werden.

1. Fassen Sie die Systemplatine an den Kanten an und platzieren Sie sie im System.
2. Befestigen Sie die Systemplatine unter Verwendung eines Kreuzschlitzschraubendrehers (Nr. 2) mit den Schrauben am Gehäuse.

Abbildung 85. Einsetzen der Systemplatine

1. Senken Sie die Systemplatine ab und bringen Sie die Schrauben zur Befestigung der Systemplatine am System an.

Nächste Schritte

1. Bauen Sie Folgendes ein:

a. Interner USB-Stick
b. iDRAC-Karte
c. IDSDM
d. Mini-Zusatzkarte
e. Zusatzkarte(n)
f. PERC-Karte
g. Laufwerkträger
h. Laufwerkrückwandplatine
i. Laufwerke

ANMERKUNG: Stellen Sie sicher, dass Sie die Laufwerke wieder an den ursprünglichen Positionen installieren.

j. BBU-Modul
k. Speichermodule
I. Prozessor(en) und Kühlkörper
m. Luftstromverkleidung

1. Entfernen Sie die E/A-Anschlussabdeckung aus Kunststoff von der Rückseite des Systems.
2. Setzen Sie den Schlitten in das Gehäuse ein.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.
4. Stellen Sie Folgendes sicher:

a. Verwenden Sie die Funktion Easy Restore (Einfache Wiederherstellung), um die Service-Tag-Nummer wiederherzustellen. Weitere Informationen finden Sie im Abschnitt Wiederherstellen der Service-Tag-Nummer mithilfe der Easy-Restore-Funktion.
b. Geben Sie die Service-Tag-Nummer manuell ein, wenn sie nicht im Backup-Flash-Gerät gesichert wurde. Weitere Informationen finden Sie im Abschnitt Eingeben der System-Service-Tag-Nummer mit dem System-Setup.
c. Aktualisieren Sie die BIOS- und iDRAC-Versionen.
d. Aktivieren Sie erneut das Trusted Platform Module (TPM). Weitere Informationen finden Sie im Abschnitt Upgrade des Trusted Platform Module.

1. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise.

Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/idracmanuals.

Wiederherstellen der Service-Tag-Nummer mithilfe der Easy-Restore-Funktion

Die Verwendung der Funktion „Easy Restore“ (Einfache Wiederherstellung) ermöglicht Ihnen die Wiederherstellung der Service-Tag-Nummer, der Lizenz, der UEFI-Konfiguration und der Systemkonfigurationsdaten nach dem Austausch der Systemplatine. Alle Daten werden automatisch in einem Flash-Sicherungsgerätgesichert. Wenn das BIOS eine neue Systemplatine und die Service-Tag-Nummer im Flash-Sicherungsgerät erkennt, fordert das BIOS den Benutzer auf, die Sicherungsinformationen wiederherzustellen.

Schritte

1. Schalten Sie das System ein.

Wenn das BIOS eine neue Systemplatine erkennt und wenn die Service-Tag-Nummer im Flash-Sicherungsgerät vorhanden ist, zeigt das BIOS die Service-Tag-Nummer, den Status der Lizenz und die Version der UEFI Diagnostics (UEFI-Diagnose) an.

1. Führen Sie einen der folgenden Schritte aus:

2. Drücken Sie auf Y, um die Service-Tag-Nummer, die Lizenz und die Diagnoseinformationen wiederherzustellen.

3. Drücken Sie auf N, um zu den Dell Lifecycle Controller-basierten Wiederherstellungsoptionen zu navigieren.
4. Drücken Sie auf , um Daten von einem zuvor erstellten Hardware Server Profile (Hardwareserver-Profil) wiederherzustellen.

Nachdem der Wiederherstellungsvorgang abgeschlossen ist, erfolgt die Aufforderung des BIOS zur Wiederherstellung der Systemkonfigurationsdaten.

1. Führen Sie einen der folgenden Schritte aus:

2. Drücken Sie Y, um die Systemkonfigurationsdaten wiederherzustellen.

3. Drücken Sie auf N, um die Standard-Konfigurationseinstellungen zu verwenden.

Nachdem der Wiederherstellungsvorgang abgeschlossen ist, startet das System neu.

Eingeben des System-Service-Tags über das System-Setup

Wenn die Funktion „Easy Restore“ (Einfache Wiederherstellung) fehlschlägt, um die Service-Tag-Nummer wiederherzustellen, verwenden Sie das System-Setup, um die Service-Tag-Nummer einzugeben.

Schritte

1. Schalten Sie das System ein.
2. Drücken Sie , um das System-Setup aufzurufen.
3. Klicken Sie auf Service Tag Settings (Service-Tag-Einstellungen).
4. Geben Sie die Service-Tag-Nummer ein.

ANMERKUNG: Sie können die Service-Tag-Nummer nur dann eingeben, wenn das Feld Service-Tag-Nummer (Service-Tag-Nummer) leer ist. Stellen Sie sicher, dass Sie die richtige Service-Tag-Nummer eingeben. Nachdem Sie die Service-Tag-Nummer eingegeben haben, kann sie nicht mehr aktualisiert oder geändert werden.

1. Klicken Sie auf OK.
2. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise.

Weitere Informationen finden Sie im Benutzerhandbuch zu Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals.

Modul Vertrauenswürdige Plattform

Beim Trusted Platform Module (TPM) handelt es sich um einen dedizierten Mikroprozessor, der darauf ausgelegt ist, Hardware durch die Integration kryptographischer Schlüssel in Geräte zu sichern. Software kann mithilfe eines TPM Hardwaregeräte authentifizieren. Da jeder TPM-Chip über einen eindeutigen und geheimen RSA-Schlüssel verfügt, der bei der Herstellung des TPM integriert wird, kann das TPM-Modul Plattform-Authentifizierungsvorgänge durchführen.

Upgrade des TPM

Voraussetzungen

1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern Ihres Schlittens.
3. Ziehen Sie die Kabel ab.
4. Entfernen Sie die Laufwerks-Rückwandplatine.

i ANMERKUNG:

• Stellen Sie sicher, dass Ihr Betriebssystem die Version des installierten Trusted Platform Modul unterstützt.
• Stellen Sie sicher, dass Sie die aktuelle Firmware heruntergeladen und in Ihrem System installiert haben.
• Stellen Sie sicher, dass das BIOS so konfiguriert ist, dass der UEFI-Boot-Modus aktiviert ist.

Info über diese Aufgabe

VORSICHT: Wenn Sie das TPM (Trusted Program Module) mit Verschlüsselung verwenden, werden Sie möglicherweise aufgefordert, während des System- oder Programm-Setups einen Wiederherstellungsschlüssel zu erstellen. Erstellen Sie diesen Wiederherstellungsschlüssel gemeinsam mit dem Kunden und sorgen Sie dafür, dass er sicher aufbewahrt wird. Sollte es einmal erforderlich sein, die Systemplatine zu ersetzen, müssen Sie zum Neustarten des Systems oder Programms den Wiederherstellungsschlüssel angeben, bevor Sie auf die verschlüsselten Dateien auf den Festplatten zugreifen können.
VORSICHT: Nachdem das TPM-Plug-in-Modul eingesetzt wurde, ist es kryptografisch an genau diese Systemplatine gebunden. Wenn Sie versuchen, ein installiertes TPM-Steckmodul zu entfernen, wird die kryptografische Bindung gebrochen. Das entfernte TPM lässt sich dann nicht wieder auf der Systemplatine installieren und kann auch auf keiner anderen Systemplatine installiert werden.

Entfernen des TPM

Schritte

1. Machen Sie den TPM-Anschluss auf der Systemplatine ausfindig.
   Um den TPM-Anschluss ausfindig zu machen, lesen Sie die Informationen im Abschnitt Jumper und Anschlüsse auf der Systemplatine.
2. Drücken Sie das Modul nach unten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM-Modul geliefert wurde.
3. Schieben Sie das TPM-Modul aus seinem Anschluss heraus.
4. Drücken Sie die Kunststoffniete vom TPM-Anschluss weg und drehen Sie sie 90° entgegen dem Uhrzeigersinn, um sie von der Systemplatine zu lösen.
5. Ziehen Sie die Kunststoffniete aus dem Schlitz in der Systemplatine.

Installieren des TPM-Moduls

Schritte

1. Um das TPM zu installieren, richten Sie die Platinenstecker am TPM am Steckplatz auf dem TPM-Anschluss aus.

2. Setzen Sie das TPM mit dem TPM-Anschluss so ein, dass die Kunststoffklammer an der Aussparung auf der Systemplatine ausgerichtet ist.

3. Drücken Sie auf die Kunststoffklammer, sodass der Bolzen einrastet.

Abbildung 86. Installieren des TPM-Moduls

Nächste Schritte

1. Bauen Sie die Systemplatine ein.
2. Installieren Sie die Laufwerksrückwandplatine.
3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Schlittens.

Initialisieren des TPM für BitLocker-Benutzer

Schritte

Initialisieren Sie das TPM.

Weitere Informationen finden Sie unter https://technet.microsoft.com/library/cc753140.aspx.

Die TPM Status (TPM-Status) ändert sich zu Enabled (Aktiviert).

Initialisieren des TPM 1.2 für TXT-Benutzer

Schritte

1. Drücken Sie beim Systemstart auf F2, um das System-Setup aufzurufen.
2. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) → System Security Settings (Systemsicherheitseinstellungen).
3. Wählen Sie in der Option TPM-Sicherheit Eingeschaltet mit Vorstart-Messungen.
4. Wählen Sie in der Option TPM-Befehl Aktivieren.
5. Speichern Sie die Einstellungen.
6. Starten Sie das System neu.
7. Rufen Sie das System-Setup erneut auf.
8. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) → System Security Settings (Systemsicherheitseinstellungen).
9. Wählen Sie in der Option Intel TXT Ein.

Initialisieren des TPM 2.0 für TXT-Benutzer

Schritte

1. Drücken Sie beim System-Start F2, um das System-Setup aufzurufen.
2. Klicken Sie auf dem Bildschirm System Setup Main Menu auf System BIOS > System Security Settings.
3. Wählen Sie unter der Option TPM Security (TPM-Befehl) On (Ein) aus.

4. Speichern Sie die Einstellungen.

5. Starten Sie das System neu.

6. Rufen Sie das System-Setup erneut auf.
7. Klicken Sie auf dem Bildschirm System Setup Main Menu auf System BIOS > System Security Settings.
8. Wählen Sie die Option TPM Advanced Settings (TPM – Erweiterte Einstellungen).
9. Wählen Sie aus der Option TPM2 Algorithm Selection (TPM2 – Auswahl der Algorithmen) SHA256 aus und gehen Sie dann zurück zum Bildschirm System Security Settings (Systemsicherheitseinstellungen).
10. Wählen Sie auf dem Bildschirm System Security Settings (Systemsicherheitseinstellungen) unter der Option Intel TXT On (Ein) aus.
11. Speichern Sie die Einstellungen.
12. Starten Sie das System neu.

Jumper und Anschlüsse

Themen:

•Jumper und Anschlüsse auf der Systemplatine
• Jumper-Einstellungen auf der Systemplatine
•Deaktivieren eines verlorenen Kennworts

Jumper und Anschlüsse auf der Systemplatine

16 17 18 19 20 21 22 23 15 14 24 25 26 13 27 12 11 10 9 8 7 6 5 4 3 2 1

Abbildung 87. Jumper und Anschlüsse auf der Systemplatine

Tabelle 10. Jumper und Anschlüsse auf der Systemplatine

Element Anschluss Beschreibung
1. PERC PERO-Kartensteckplatz

Tabelle 10. Jumper und Anschlüsse auf der Systemplatine

Element Anschluss Beschreibung
2. BP_PWR_CONN Stromversorgungsanschluss der Rückwandplatine
3. SATA_CONN SATA-Anschluss
4. A1, A2., A3., A7., A8., A9 DIMMs für CPU1
5. CPU1 Prozessor 1 (Platzhalter)
6. A4, A5., A6, A10., A11., A12 DIMMs für CPU1
7. TPM_MODULE Modul Vertrauenswürdige Plattform
8. BBU_PWR_CONN BBU-Stromanschluss
9. BACKPLANE SIGNAL Signalanschluss der Rückwandplatine
10. FIO FIO-Anschluss für Bedienfeld
11. BATTERY	Systembatterie
12.	BBU SIGNAL	Signalanschluss für Batteriebackupeinheit
13.	AUX 0	AUX 0-Kabelanschluss
14.	B4, B5., B6., B10., B11., B12	DIMMs für CPU2
15. MEZZ_A1	Zusatzkarte	A1
16. CPU2	Prozessor 2 (Platzhalter)
17.	PWRD_EN Jumper zur Systemkonfiguration (zum Aktivieren oder Deaktivieren der Kennworteinstellungen)
18. NVRAM_CLR	Jumper zur Systemkonfiguration (zum Beibehalten/ von Konfigurationseinstellungen)
19. INTERNAL USB	Interner US	B 3.0-Anschluss
20.	MEZZ_B1	Zusatzkarte B1
21.	B1, B2., B3., B7., B8., B9	DIMMs für CPU2
22.	AUX1	AUX1-Kabelanschluss
23.	POWER CONNECTOR	Netzanschluss
24.	MINI_MEZZ_C1	Minizusatzkarte C1
25.	AUX2	AUX 2-Kabelanschluss
26.	iDRAC	iDRAC-Modulanschluss
27.	BOSS (M.2)/IDSDM	BOSS (M.2)/IDSDM-Kartenanschluss

Jumper-Einstellungen auf der Systemplatine

Informationen zum Deaktivieren eines Kennworts durch Zurücksetzen des Kennwort-Jumpers finden Sie unter Deaktivieren eines verlorenen Kennworts.

Tabelle 11. Jumper-Einstellungen auf der Systemplatine

Jumper	Stellung	Beschreibung
NVRAM_CLR	1 2 3 (Standardeinstellung).	Die BIOS-Konfigurationseinstellungen bleiben beim Systemstart erhalten.
	1 2 3	Die BIOS-Konfigurationseinstellungen werden beim Systemstart gelöscht.

Tabelle 11. Jumper-Einstellungen auf der Systemplatine

Jumper Stellung Beschreibung
PWRD_EN	(Standardeinstellung)	Die BIOS-Kennwortfunktion ist aktiviert.
		Die BIOS-Kennwortfunktion ist deaktiviert. Der lokale Zugriff auf iDRAC wird nach dem nächsten Aus- und Einschalten freigegeben. Das Zurücksetzen des iDRAC-Kennworts ist im Menü für F2-iDRAC-Einstellungen aktiviert.

Deaktivieren eines verlorenen Kennworts

Zu den Sicherheitsfunktionen der Systemsoftware gehören ein Systemkennwort und ein Setup-Kennwort. Mithilfe des Kennwort-Jumpers werden diese Kennwortfunktionen aktiviert bzw. deaktiviert und alle zurzeit benutzten Kennwörter gelöscht.

Voraussetzungen

VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

Schritte

1. Schalten Sie den Datenverarbeitungsschlitten aus.
2. Entfernen Sie den Datenverarbeitungsschlitten aus dem Gehäuse.
3. Nehmen Sie die Abdeckung des Systems ab.
4. Setzen Sie den Jumper auf dem Systemplatinenjumper von den Kontaktstiften 2 und 4 auf die Kontaktstifte 4 und 6.
5. Bringen Sie die Systemabdeckung an.

Die vorhandenen Kennwörter werden erst deaktiviert (gelöscht), wenn das System mit dem Jumper auf den Stiften 4 und 6 gestartet wird. Um ein neues System- und/oder Setup-Kennwort zu vergeben, muss der Jumper zunächst auf die Stifte 2 und 4 zurückgesetzt werden.

ANMERKUNG: Wenn Sie ein neues System- bzw. Setup-Kennwort festlegen, während der Jumper die Kontaktstiften 4 und 6 belegt, deaktiviert das System beim nächsten Start die neuen Kennwörter.

1. Setzen Sie den Datenverarbeitungsschlitten in das Gehäuse ein und schalten Sie den Rechnerschlitten ein.
2. Schalten Sie den Datenverarbeitungsschlitten aus und entfernen Sie ihn aus dem Gehäuse.
3. Nehmen Sie die Abdeckung des Systems ab.
4. Setzen Sie den Jumper auf dem Systemplatinenjumper von den Kontaktstiften 4 und 6 auf die Kontaktstifte 2 und 4.
5. Bringen Sie die Systemabdeckung an.
6. Setzen Sie den Datenverarbeitungsschlitten in das Gehäuse ein und schalten Sie den Datenverarbeitungsschlitten ein.
7. Legen Sie ein neues System- und/oder Administratorkennwort fest.

Systemdiagnose und Anzeigecodes

Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder.

Themen:

• Netzschalter-LED
  •Laufwerksanzeigecodes
  •Anzeigecodes für Systemzustand und System-ID
• System--Diagnose

Netzschalter-LED

Die Netzschalter-LED befindet sich auf der Frontblende Ihres Systems.

Abbildung 88. Netzschalter-LED

Tabelle 12. Netzschalter-LED
Netzschalter-LED-Anzeigecodes Zustand

Aus	Das System ist nicht in Betrieb, unabhängig davon, ob ein Netzteil verfügbar ist oder nicht.
Ein Das System ist in Betrieb, ein oder mehrere der Nicht-Standby-Netzteile sind aktiv.
Langsam blinkend Das System durchläuft gerade die Einschaltsequenz und iDRAC fährt noch hoch.

Laufwerksanzeigecodes

Die LEDs auf dem Laufwerkträger zeigen den Status der einzelnen Laufwerke an. Jeder Laufwerkträger im System verfügt über zwei LEDs: eine Aktivitäts-LED (grün) und eine Status-LED (zweifarbig grün/gelb). Die Aktivitäts-LED blinkt immer dann auf, wenn auf das Laufwerk zugegriffen wird.

1 2 3

Abbildung 89. Laufwerkanzeigen auf dem Laufwerk und der Festplattenträger an der Rückwandplatine

1. LED-Laufwerksaktivitätsanzeige
2. LED-Laufwerksstatusanzeige
3. Kennzeichnung der Laufwerkskapazität

i ANMERKUNG: Wenn sich das Laufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, funktioniert die LED-Statusanzeige nicht und bleibt aus.

Tabelle 13. Laufwerksanzeigecodes

Laufwerkstatusanzeigecode Zustand
Blinkt zweimal pro Sekunde grün Laufwerk wird identifiziert oder für den Ausbau vorbereitet.Aus Laufwerk zum Entfernen bereit.	iANMERKUNG: Die Laufwerksstatusanzeige bleibt aus, bis alle Laufwerke nach dem Einschalten des System initialisiert sind.Während dieser Zeit können keine Laufwerke entfernt werden.
Blinkt grün, gelb und erlischt dann Vorausgesagter Laufwerksausfall.Blinkt gelb, viermal pro Sekunde Laufwerk ausgefallen.Blinkt grün, langsam Laufwerk wird neu aufgebaut.Stetig grün Laufwerk online.Blinkt drei Sekunden lang grün, drei Sekunden lang gelb und erlischt nach sechs Sekunden	Neuaufbau gestoppt.

Anzeigecodes für Systemzustand und System-ID

Die Systemzustands- und System-ID-Anzeige befindet sich auf dem linken Bedienfeld Ihres Systems.

Abbildung 90. Anzeigen für Systemzustand und System-ID

Tabelle 14. Anzeigecodes für Systemzustand und System-ID

Anzeigecode für Systemzustand und System-ID Zustand

Stetig blau

Zeigt an, dass das System eingeschaltet ist, fehlerfrei funktioniert und der System-ID-Modus nicht aktiv ist. Drücken Sie auf die

Tabelle 14. Anzeigecodes für Systemzustand und System-ID (fortgesetzt)
Anzeigecode für Systemzustand und System-ID Zustand

	Systemzustands- und System-ID-Taste auf dem linken Bedienfeld des MX7000, um zum System-ID-Modus zu wechseln.
Blau blinkend Zeigt an, dass der System-ID-Modus aktiv ist. Drücken Sie auf dieSystemzustands- und System-ID-Taste auf dem linken Bedienfeld des MX7000, um zum Systemzustand-Modus zu wechseln.
Stetig gelb leuchtend Zeigt an, dass sich das System im ausfallsicheren Modus befindet.
Gelb leuchtend Zeigt an, dass im System ein Fehler vorliegt. Überprüfen Siedas Systemereignisprotokoll auf entsprechende Fehlermeldungen.Weitere Informationen zu Fehlermeldungen finden Sie im Dell Benutzerhandbuch zu Ereignis- und Fehlermeldungen unterwww.dell.com/openmanagemanuals.

System--Diagnose

Führen Sie bei Störungen der System die System-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der System-Diagnose ist es, die Hardware der System ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

Integrierte Dell Systemdiagnose

i ANMERKUNG: Die integrierte Dell-Systemdiagnose wird auch als ePSA-Diagnose (Enhanced Pre-boot System Assessment) bezeichnet.

Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Gerätegruppen oder Geräte mit folgenden Funktionen:

• Tests automatisch oder in interaktivem Modus durchführen
  ●Tests wiederholen
• Testergebnisse anzeigen oder speichern
• Gründliche Tests durchführen, um weitere Testoptionen für Zusatzinformationen über die fehlerhaften Geräte zu erhalten
• Statusmeldungen anzeigen, die angeben, ob Tests erfolgreich abgeschlossen wurden
• Fehlermeldungen über Probleme während des Testvorgangs anzeigen

Ausführen der integrierten Systemdiagnose vom Start-Manager

Führen Sie die integrierte Systemdiagnose (ePSA) aus, wenn Ihr System nicht startet.

Schritte

1. Wenn das System startet, drücken Sie die Taste F11.
2. Wählen Sie mithilfe der vertikalen Pfeiltasten Systemprogramme > Diagnose starten aus.
3. Drücken Sie alternativ, wenn das System gestartet wird, F10 und wählen Sie Hardwarediagnose > Hardwarediagnose ausführen aus.

Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden. Die Diagnose beginnt mit der Ausführung der Tests an allen erkannten Geräten.

Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller

Schritte

1. Drücken Sie beim Hochfahren des System die Taste .
2. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden. Die Diagnose beginnt mit der Ausführung der Tests an allen erkannten Geräten.

System- Diagnose-Steuerelemente

Menü Beschreibung

Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an.

Results Zeigt die Ergebnisse aller durchgeführten Tests an.

(Ergebnisse)

System- Zustand Liefert eine aktuelle Übersicht über die System-Leistung.

Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an. Diese Anzeige erfolgt nur dann, wenn mindestens eine Ereignisbeschreibung aufgezeichnet wurde.

Wie Sie Hilfe bekommen

Themen:

•Kontaktaufnahme mit Dell EMC
• Feedback zur Dokumentation
- Zugriff auf Systeminformationen mithilfe von QRL
•Automatische Unterstützung mit SupportAssist
•Informationen zum Recycling oder End-of-Life-Service

Kontaktaufnahme mit Dell EMC

Dell EMC bietet verschiedene Optionen für Online- und Telefonsupport an. Wenn Sie nicht mit dem Internet verbunden sind, finden Sie weitere Informationen auf Ihrer Bestellung, auf dem Lieferschein, auf der Rechnung oder im Dell Produktkatalog. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell EMC:

Schritte

1. Navigieren Sie zu www.dell.com/support/home.
2. Wählen Sie Ihr Land im Dropdown-Menü in der unteren rechten Ecke auf der Seite aus.
3. Für individuellen Support:

a. Geben Sie die Service-Tag-Nummer Ihres Systems im Feld Ihre Service-Tag-Nummer eingeben ein.
b. Klicken Sie auf Senden.

Die Support-Seite, auf der die verschiedenen Supportkategorien aufgelistet sind, wird angezeigt.

1. Für allgemeinen Support:

a. Wählen Sie Ihre Produktkategorie aus.
b. Wählen Sie Ihr Produktsegment aus.
c. Wählen Sie Ihr Produkt aus.

Die Support-Seite, auf der die verschiedenen Supportkategorien aufgelistet sind, wird angezeigt.

1. So erhalten Sie die Kontaktdaten für den weltweiten technischen Support von Dell:

a. Klicken Sie auf Globaler technischer Support.
b. Geben Sie das Service-Tag Ihres Systems im Feld Service-Tag eingeben auf der Website für Kontakt ein.

Feedback zur Dokumentation

Sie können die Dokumentation bewerten oder Ihr Feedback auf einer unserer Dell EMC Dokumentationsseiten verfassen und auf Feedback senden klicken, um Ihr Feedback zu senden.

Zugriff auf Systeminformationen mithilfe von QRL

Sie können den Quick Resource Locator (QRL) im Informations-Tag auf der Vorderseite des Systems verwenden, um auf die Informationen zum PowerEdge zuzugreifen.

Voraussetzungen

Stellen Sie sicher, dass der QR-Code-Scanner auf Ihrem Smartphone oder Tablet installiert ist.

Der QRL umfasst die folgenden Informationen zu Ihrem System:

•Anleitungsvideos

• Referenzmaterialien, darunter Installations- und Service-Handbuch, und mechanische Übersicht
• Ihre Service-Tag-Nummer für einen schnellen Zugriff auf Ihre Hardware-Konfiguration und Garantieinformationen
• Eine direkte Verbindung zu Dell für die Kontaktaufnahme mit dem technischen Support und den Vertriebsteams

Schritte

1. Rufen Sie www.dell.com/qrl auf und navigieren Sie zu Ihrem spezifischen Produkt oder
2. Verwenden Sie Ihr Smartphone bzw. Tablet, um die modellspezifische Quick Resource (QR) auf Ihrem System oder im Abschnitt „Quick Resource Locator“ zu scannen.

Quick Resource Locator für das PowerEdge MX740c-System

Abbildung 91. Quick Resource Locator für das PowerEdge MX740c-System

Automatische Unterstützung mit SupportAssist

Dell EMC SupportAssist ist ein optionales Dell EMC Services-Angebot, das den technischen Support für Ihre Server-, Speicher- und Netzwerkgeräte von Dell EMC automatisiert. Durch die Installation und Einrichtung einer SupportAssist-Anwendung in Ihrer IT-Umgebung haben Sie die folgenden Vorteile:

• Automatisierte Problemerkennung: SupportAssist überwacht Ihre Dell EMC Geräte und erkennt automatisch Probleme mit der Hardware, sowohl proaktiv als auch vorausschauend.
• Automatisierte Fallerstellung: Wenn ein Problem festgestellt wird, öffnet SupportAssist automatisch einen Supportfall beim technischen Support von Dell EMC.
• Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet.
• Proaktiver Kontakt: Ein Mitarbeiter des technischen Supports von Dell EMC kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.

Die Vorteile können je nach für das Gerät erworbener Dell EMC Serviceberechtigung variieren. Weitere Informationen über SupportAssist erhalten Sie auf www.dell.com/supportassist.

Informationen zum Recycling oder End-of-Life-Service

In bestimmten Ländern werden Rücknahme- und Recyclingservices für dieses Produkt angeboten. Wenn Sie Systemkomponenten entsorgen möchten, rufen Sie www.dell.com/recyclingworldwide auf und wählen Sie das entsprechende Land aus.

Dokumentationsangebot

In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihre PowerEdgeMX740cSystem.

So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist:

- Über die Dell EMC Support-Website:

1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.

2. Klicken Sie auf das benötigte Produkt oder die Produktversion.

i ANMERKUNG: Den Produktnamen und das Modell finden Sie auf der Vorderseite Ihrer System.

1. Klicken Sie auf der Produkt-Support-Seite auf Handbücher und Dokumente.

●Verwendung von Suchmaschinen:

oGeben Sie den Namen und die Version des Dokuments in das Kästchen „Suchen“ ein.

Tabelle 15. Dokumentationsangebot (fortgesetzt)

Task Dokument Speicherort
Einrichten Ihrer System	Weitere Informationen über das Einsetzen der System in ein Rack und das Befestigen finden Sie in dem Rack-Installationshandbuch, das in der Rack-Lösung enthalten ist.Weitere Informationen zum Einrichten der System finden Sie imHandbuchzumEinstieg, das im Lieferumfang Ihrer System inbegriffen war.	https://www.dell.com/poweredgemanuals
Konfigurieren Ihrer System	Weitere Informationen zu den iDRAC-Funktionen sowie zum Konfigurieren von und Protokollieren in iDRAC und zum Verwalten der System per Remote-Zugriff finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller.Informationen zum Verständnis von Remote Access Controller Admin (RACADM)-Unterbefehlen und den unterstützten RACADM-Schnittstellen finden Sie im „RACADM CLI Guide for iDRAC“ (RACADM-CLI-Handbuch für iDRAC).Informationen über Redfish und sein Protokoll, das unterstützte Schema und das in iDRAC implementierte Redfish Eventing finden Sie im Redfish-API-Handbuch.Informationen über die Beschreibungen für iDRAC-Eigenschafts-Datenbankgruppen und -objekte finden Sie im „Attribute Registry Guide“ (Handbuch zur Attributregistrierung).Informationen über Intel QuickAssist Technology finden Sie im iDRAC-Benutzerhandbuch (Integrated Dell Remote Access Controller User's Guide).Informationen über Intel QuickAssist Technology finden Sie im iDRAC-Benutzerhandbuch (Integrated Dell Remote Access Controller User's Guide).	https://www.dell.com/poweredgemanuals
	Für Informationen über frühere Versionen der iDRAC-Dokumente.	https://www.dell.com/idracmanuals

Tabelle 15. Dokumentationsangebot

Task Dokument Speicher	ort
	Um die auf Ihrer System vorhandene Version von iDRAC zu identifizieren, klicken Sie in der iDRAC-Weboberfläche auf ?. > About.
	Informationen über das Installieren des Betriebssystems finden Sie in der Dokumentation zum Betriebssystem.	https://www.dell.com/operationsystemmanuals
	Weitere Informationen über das Aktualisieren von Treibern und Firmware finden Sie im Abschnitt „Methoden zum Herunterladen von Firmware und Treibern" in diesem Dokument.	www.dell.com/support/drivers
Verwalten Ihrer System We	eitere Informationen zur Systeme-Managementsoftware von Dell finden Sie im Benutzerhandbuch „Übersichtshandbuch für Dell OpenManage Systems Management".	https://www.dell.com/poweredgemanuals
	Weitere Informationen zu Einrichtung, Verwendung und Fehlerbehebung in OpenManage finden Sie im Benutzerhandbuch Dell OpenManage Server Administrator User's Guide.	www.dell.com/openmanagemanuals > OpenManage Server Administrator
	Weitere Informationen über das Installieren, Verwenden und die Fehlerbehebung von Dell OpenManage Enterprise finden Sie im Benutzerhandbuch für Dell OpenManage Enterprise.	https://www.dell.com/openmanagemanuals
	Weitere Informationen über das Installieren und Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise.	https://www.dell.com/serviceabilitytools
	Weitere Informationen über Partnerprogramme von Enterprise Systeme Management finden Sie in den Dokumenten zu OpenManage Connections Enterprise Systems Management.	https://www.dell.com/openmanagemanuals
Arbeiten mit Dell PowerEdge RAID-Controller	Weitere Informationen zum Verständnis der Funktionen der Dell PowerEdge RAID-Controller (PERC), Software RAID-Controller, BOSS-Karte und Bereitstellung der Karten finden Sie in der Dokumentation zum Speicher-Controller.	www.dell.com/storagecontrollermanuals
Grundlegendes zu Ereignis- und Fehlermeldungen	Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.	www.dell.com/qrl
Troubleshooting bei der System	Weitere Informationen zum Identifizieren und Beheben von Problemen mit der PowerEdge MX740cSystem finden Sie im Handbuch zum Troubleshooting der Server.	https://www.dell.com/poweredgemanuals
