JFT60010X - Dunstabzugshaube Juno Electrolux - Kostenlose Bedienungsanleitung

Produkttyp	Kamin-Dunstabzugshaube
Marke	Juno Electrolux
Modell	JFT60010X
Breitenoptionen	498, 548, 598, 698, 798, 898, 998 mm
Höhe (Minimum)	234 mm
Tiefe	482 mm (ohne Glasblende)
Abluftdurchmesser	100 mm (120 mm bei einigen Modellen)
Betriebsarten	Abluft (Abluftbetrieb) und Umluft (mit Aktivkohlefilter)
Mindestabstand über Kochfeld	65 cm
Bedienung	Schieberegler für Beleuchtung und Lüfterstufen
Lüfterstufen	Mehrere Stufen (niedrig für normales Kochen, hoch für starke Gerüche)
Beleuchtung	Arbeitsflächenbeleuchtung (austauschbare Lampe)
Fettfiltertyp	Mehrschichtiger Metallfilter oder dünner Kunststofffilter (1 mm)
Fettfilterreinigung	Metallfilter monatlich in heißem Wasser oder Geschirrspüler waschen; Kunststofffilter alle 2 Monate ersetzen
Aktivkohlefilter	Erforderlich für Umluftbetrieb; alle 3 Monate ersetzen
Installationsarten	Befestigung am Hängeschrank, Wandmontage (mit optionalen Halterungen)
Elektrischer Anschluss	Über einen zweipoligen Schalter mit 3 mm Kontaktabstand
Spannung	Gemäß Typenschild (typisch 220-240 V)
Sicherheitsmerkmale	Doppelte Isolierung (Schutzklasse II), kein Erdungsanschluss erforderlich
Gewicht	Ca. 12 kg (Schätzung)
Material	Edelstahl
Mitgeliefertes Zubehör	Befestigungsset mit Schrauben, Papierschablone, Aktivkohlefilter (für Umluft)

Häufig gestellte Fragen - JFT60010X Juno Electrolux

Wie groß ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Die Dunstabzugshaube muss mindestens 65 cm über dem Kochfeld installiert werden, um den Sicherheitsvorschriften zu entsprechen.

Kann ich diese Haube im Umluftbetrieb verwenden?

Ja, die Haube kann im Umluftbetrieb verwendet werden. Sie müssen einen Aktivkohlefilter einsetzen und den Umschalthebel auf die Position UMLUFT stellen.

Wie reinige ich die Fettfilter?

Mehrschichtige Metallfilter sollten einmal im Monat in heißem Wasser mit mildem Reinigungsmittel oder in der Spülmaschine gewaschen werden. Dünne Kunststofffilter (1 mm) sollten alle zwei Monate ausgetauscht werden.

Wie oft sollte ich den Aktivkohlefilter ersetzen?

Für optimale Leistung sollte der Aktivkohlefilter alle drei Monate ausgetauscht werden, wenn die Haube im Umluftbetrieb verwendet wird.

Was soll ich tun, wenn die Glühbirne ausfällt?

Trennen Sie die Haube vom Stromnetz, öffnen Sie das Metallgitter und prüfen Sie, ob die Birne vollständig eingeschraubt ist. Ersetzen Sie sie durch eine identische Birne, um den sicheren Betrieb zu gewährleisten.

Kann ich die Haube von hinten entlüften?

Ja, Sie können die Position des Flanschstutzens und der Blindkappe umkehren, um von der hinteren statt der oberen Öffnung zu entlüften.

Ist es sicher, unter dieser Haube zu flambieren?

Nein, unter der Haube darf niemals flambiert werden. Überhitzte Fette können sich entzünden.

Welche Art von elektrischem Anschluss ist erforderlich?

Die Haube muss über einen zweipoligen Schalter mit einem Kontaktabstand von 3 mm angeschlossen werden. Stellen Sie sicher, dass die Netzspannung dem Typenschild entspricht. Bei Geräten der Schutzklasse II ist kein Erdungsanschluss erforderlich.

Wie entferne ich das Metallgitter zur Reinigung?

Drücken Sie die Schieberiegel an jeder Seite, um das Gitter nach unten zu schwenken, ziehen Sie dann auf der rechten Seite nach vorne, um den Scharnierstift aus dem Schlitz zu lösen.

Kann die Haube in einem Hängeschrank ohne vorgebohrte Löcher installiert werden?

Ja, wenn der Schrank keine vorgebohrten Löcher hat, verwenden Sie die Papierschablone, um Löcher zu markieren, und befestigen Sie die Haube mit Schrauben 3,5 x 16 mm (nicht im Lieferumfang enthalten) von der Innenseite des Schranks.

BEDIENUNGSANLEITUNG JFT60010X Juno Electrolux

EMPFEHLUNGEN UND HINWEISE 11

CHARAKTERISTIKEN 13

MONTAGE 14

BEDIENUNG 15

WARTUNG 16

DE

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie fi nden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profi tieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

GENERAL INFORMATION SAFETY WARNINGS

GENERAL INFORMATION

ALLGEMEINES - SICHERHEITSHINWEISE

ALLGEMEINES

Diese Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Die besten Leistungen erhält man in Abluftversion; jeden Falls kann die Haube im Winter in Umluftversion be-trieben werden: man spart auf diese Weise Hitzerverlust.

Wegen des beträchtlichen Eigenge- wichtes der Haube empfi ehlt es sich, die Anbringung von geschultem Per- sonal durch-führen zu lassen, wobei alle behördlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch nicht vorschrifts- mäßige oder unsachgemäße Anbring- gung verursacht werden, lehnt der Hersteller jegliche Haftung ab.

1 - SICHERHEITSHINWEISE

1 - Die Dunstesse nicht an Rauch- oder Abgaskamine anschließen, die noch für offene Feuerstellen benutzt werden. Bei der Ab-leitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.
2 - Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Dunstesse entspricht.
3 - Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der Schutzkontaktstecker erreichbar ist; andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3 mm für jeden Pol, zwischenzuschalten.
4 - Bei Hauben mit Schutzleiter ist

es sicherzustellen, daß die Wohnung über eine vorschriftsmäßige Erdung verfügt.

5 - Dunstabzugshauben in Schutzklasse II haben eine Doppelt-Iso-lierung; deswegen sind sie nicht mit einem Erdstecker sondern mit einem normalen zweipoligen Stecker anzuschließen.
6 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65 cm betragen.
7 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung Brandgefahr!
8 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten Betriebsdauer zu beaufsichtigen. Achtung Brandgefahr!
9 - Die Filter dieser Dunstabzugs-haube müssen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Fil-ter sind leicht brennbar: daher ist der in dieser Anleitung unter der Rubrik "Wartung" angegebene Reinigungsrhythmus un-be-dingt einzuhalten. Vor jedem Reinigungsvorgang, vor dem Fil-terwechsel und vor Instandset-zungsarbeiten ist entweder der Ge-rätestecker aus der Steckdose zu ziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung herauszudrehen.
10 - Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas, Öl-öfen) betrieben werden, muß für ausreichende Lüftung (Zuluft) gesorgt werden. Bitte in diesem Zusammenhang den folgenden Ab-

satz besonders beachten. Wichtiger Hinweis für den Abluftbetrieb Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. gas-, öl oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksau-gen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht ver-schließbare Öffnungen, z.B. Türen, Fenster, Zu-luft/Abluftmauerkästen oder andere technische Maßnah-men, wie gegenseitige Verriegelung o.ä., die Verbren-nungsluft nachströmen kann.

11 - Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.

12 - Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

13 - Anmerkung: Bei der Beurtei-

lung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd, wird diese Regel nicht angewen-det. Im Zweifelsfalle muß der zuständige Schornsteinfe-germeister zu Rate gezogen werden. Wenn die Dunstabzugshaube im Um-luftbetrieb - unter Verwendung eines separat zu beschaffenden Aktivkohlefi Iters - verwendet wird, ist der Betrieb ohne Ein-schränkung möglich.

14 - Abluft: Der Abluftkanal darf nur an einen Luftschacht angeschlossen werden (nicht an einen noch benutzten Kamin!) oder sollte direkt ins Freie führen. Der Weg des Abluftkanals von der Dunstabzugshaube bis zum Luftschacht sollte nicht mehr als 4-5 Meter betragen und möglichst gerade verlegt werden. Ist der Weg länger oder mit mehreren Bogen versehen, kann eine erhebliche Verschlechterung der Luft-leistung die Folge sein. Bei Reduzierung des Abluft Querschnitts, z.B. durch Kleinere Flachkanalsysteme, tritt gleichfalls eine erhebliche Verschlechterung der Luftleistung sowie ein Anstieg der Geräuschbildung ein. Es wird daher in solchen Fällen die Installation von Umluftgeräten empfohlen.

CHARAKTERISTIKEN

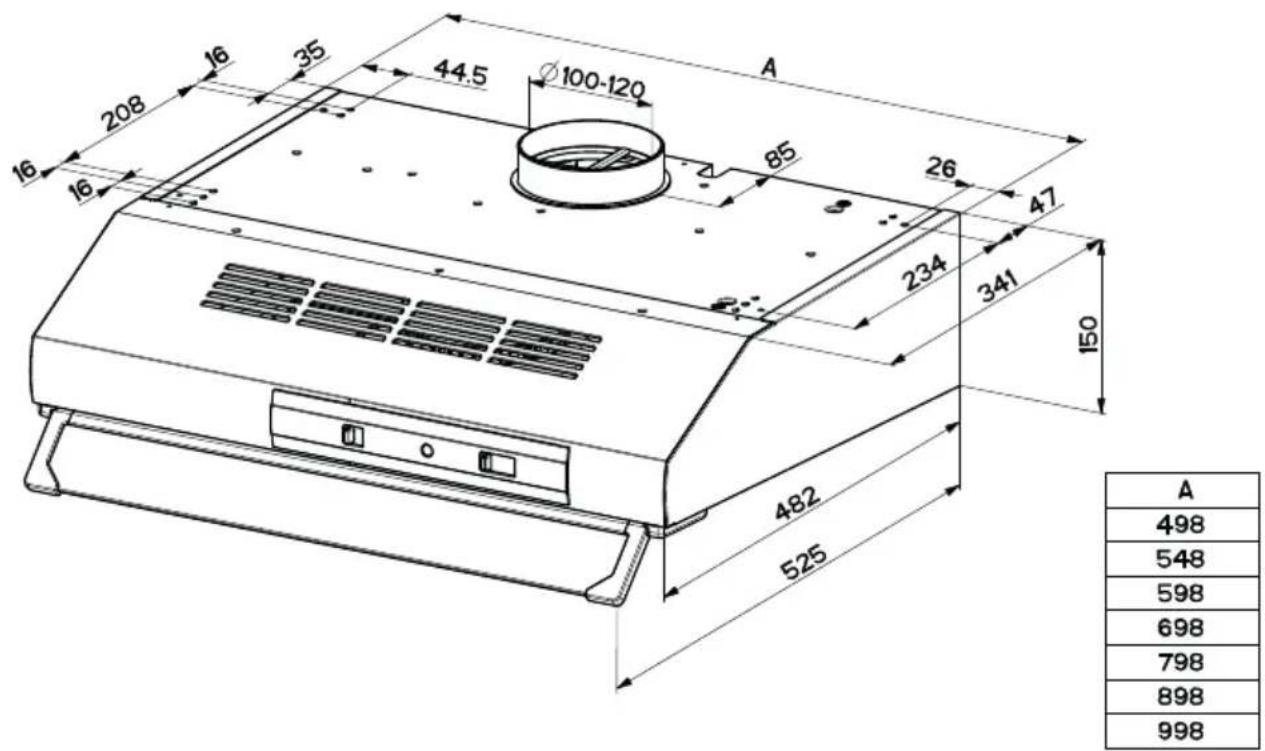

Platzbedarf

208 16 35 44.5 Ø100-120 A 16 16 85 26 47 234 341 150 482 525 A 498 548 598 698 798 898 998

DE

MONTAGE

a- Wandmontage

Unter Verwendung der jeder Haube beiliegenden Bohrschablone werden zwei 8 mm Dübel ein-gesetzt und die Schrauben 4,2 x 44,4 mm einge-dreht (Abstand von Schraubenkopf zur Wand ca. 5 mm). Das Fettfi Itergitter der Dunstabzugshaube (nach Betätigen der seitlichen Kunststoffschieber zur Gerätemitte hin) abklappen und herausnehmen. Die Dunstabzugshaube unter Benutzung der an der Rückwand angeordneten "Schlüssellöcher" an den Wandschrauben einhängen und diese sodann festdrehen. Einige Geräteversionen sind mit zusätzlichen Wandbefestigungslaschen ausgestattet (Mehr-preis). Diese Laschen können unter Verwendung von Dübeln und Schrauben an der Wand befestigt werden, und die Dunstabzugshaube kann eingehangen werden. Der beiliegende Arretierungswinkel wird nach dem Einhängen der Haube hinten oben, im Winkel am Gerät und an der Wand anliegend angeschraubt. Dadurch wird unbeabsichtigtes "Ausheben" der Dunstabzugshaube vermieden.

b- Schrankmontage

In der Haubenoberseite sind mehrere Bohrungen eingearbeitet, die eine Befestigung unter Hän-geschränken ermöglichen. Nach dem Anbringen der entsprechenden Bohrungen an der Schrank-unterseite (Bohrschablo-ne verwenden), kann die Haube unter Verwendung der beiliegenden Schrau-ben mit dem Schrank verschraubt werden. Während der Montage muß die Dunstabzugs-haube nach unten abgestützt werden.

c- Montage Abluftführung

Bei Ablufthauben muß zusätzlich ein Abluftrohr vom Luftaustritt am Gerät nach außen verlegt werden (Material

im Handel erhältlich). Die Dunstabzugshaube ist mit einem Luftabgang nach hinten und nach oben versehen. Durch Austauschen der Verschlußscheibe und des Luftstutzens kann beliebig die gewünschte Geräteöffnung für den Luftabgang gewählt werden. Scheibe und Stutzen können durch eine Drehbewegung aus den Gehäuseausschnitten genommen und umgekehrt wieder eingesetzt werden. Sofern das obere Gehäuseloch als Luftabgang benutzt wird, muß im Boden des Hängeschran-kes analog ein runder Ausschnitt in den Schrank-boden gesägt werden, wiederum unter Benut-zung der Bohrschablone.

d- Montage bei Umluft

Bei Hängeschränken von mehr als 35 cm Tiefe muß darauf geachtet werden, daß die Haube so weit nach vorn angeschraubt wird, daß die vorderen Luftschlitze in der Haubenoberseite frei vor der Schranktüre liegen, damit die Umluft ungehindert in den Raum zurückströmen kann. Bei Umlufthauben müssen die beim Kunden-dienst oder im Zubehörhandel erhältlichen Aktiv-kohlefi Iter innerhalb des Gerätes eingesetzt werden.

Elektrischer Anschluß und Funktionskontrolle

a- Für den Anschluß an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen. Der Gesamtanschlußwert (Motor und Beleuchtung) ist dem Typenschild zu entnehmen. Die in der Montageanleitung besonders hervorgehobenen Sicherheitshinweise, insbesondere die Punkte 2, 3, 4 und 5 von Abschnitt sind strengstens zu beachten.

b- Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchtung, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.

BETRIEB

3 - BETRIEB

3.1- Die Schalter steuern das Einschalten, die Regelung der Gebläsegeschwindigkeit und die Beleuchtung der Kochmulde. Für eine bessere Leistung des Gerätes empfehlen wir den Leitschirm zu öffnen und bei starker Geruchs- und Rauchentwicklung die höchste Geschwindigkeitsstufe zu verwenden bzw. die mittlere und niedere Geschwindigkeitsstufe für einen geräuscharmen und sparsamen Luftaustausch. Außerdem sollte die Haube bei Kochbeginn eingeschaltet werden und einige Minuten nach dem Beenden des Kochvorganges weiterlaufen.
3.2- Die Sicherheitshinweise 1.7 und 1.8. müssen unbedingt beachtet werden.

WARTUNG UND PFLEGE

Eine regelmäßige Wartung garantiert einen einwandfreien Betrieb und gute Leistungen über lange Zeit hin.ACHTUNG: Ansammlungen von Fett im Inneren des Filters können die Leistung des Gerätes beeinträchtigen und Brandgefahr verursachen. Deshalb weisen wir darauf hin, dass nachstehende Anleitungen genauestens einzuhalten sind.

4.1 - Fettfi Iter

Dies ist ein mechanischer Filter in verschiedenen Arten, der die Fettpartikel auffängt. Er befindet sich im Inneren des Sauggitters. Bei der Wartung folgendermaßen vorgehen:

a - Allgemeines: unabhängig vom Filter- typ ist das Sauggitter zu öffnen, um die Entnahme zu ermöglichen; die Haltedrähte aus Metall entfernen. b - Dünner Einwegfi Iter (ca. 1 mm dick):

Er kann nicht gereinigt werden, sondern muss durchschnittlich alle zwei Monate ausgetauscht werden. Verfügt der Filter über eine chemische Sättigungsanzeige, wird er ausgetauscht, wenn:

b.1- die von außen sichtbaren roten Punkte auf der gesamten Oberfl äche verteilt sind.

b.2- die rote Farbe der internen Streifen von außen sichtbar geworden ist (normalerweise nicht sichtbar).

c - Mehrschicht-Metallfi Iter: diese Filter durchschnittlich einmal pro Monat mit normalem Haushaltsreiniger und Wasser oder im Geschirrspüler waschen. Gut trocknen lassen, bevor sie wieder montiert werden.

4.2 - Selbsttragende Metallfettfi Ite

- Diese Filter können auch im Geschirrspüler gewaschen werden und sind alle 2 Betriebmonate bzw. bei

intensivem Einsatz auch häufiger zu reinigen.

• Jeden Filter einzeln entnehmen, indem sie zur Rückseite der Haube geschoben und gleichzeitig nach unten gezogen werden.
• Darauf achten, dass die Filter beim Waschen nicht verbogen werden und diese vor dem Wiedereinsetzen vollkommen trocknen lassen.
• Bei der Remontage darauf achten, dass sich der Griff auf der sichtbaren Seite befindet.

4.3 - Aktivkohlefi Iter

Dies ist ein chemischer Filter, der die Gerüche bei Umlufthauben auffängt. Für die Demontage das Sauggitter öffnen, den zentralen Kugelgriff aus Metall losschrauben oder den Filter etwas gegen den Uhrzeigersinn drehen, bis der zentrale Bajonettverschluss ausgehakt wird. Bei der Remontage in umgekehrter Reihenfolge vorgehen. Um gute Leistungen zu erzielen, soll der Filter durchschnittlich alle 3 Monate ausgetauscht werden.

4.4 - Beleuchtung

Falls eine Lampe nicht oder nicht mehr funktioniert, das Sauggitter öffnen und kontrollieren, dass die Lampe fest eingeschraubt ist. Im Bedarfsfall durch eine Lampe gleichen Typs oder gleicher Leistung ersetzen.

4.5 - Reinigung

Die Haube mit lauwarmem Wasser und neutralem Flüssigreiniger säubern; keinesfalls Lösemittel, Alkohol und Schmirgelprodukte verwenden. Bei allen Arbeitsschritten ab Punkt 4.1 bis Punkt 4.4 den Sicherheitshinweis 1.9 beachten, insbesondere beim Arbeitsschritt 4.3.
