BEDIENUNGSANLEITUNG JDI5571AS Juno Electrolux

Instructions Manual Bedienungsanleitung

Bedienungsanleitung INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE 14
CHARAKTERISTIKEN....15
MONTAGE....17
BEDIENUNG......20
WARTUNG....22

EMPFEHLUNGEN UND HINWEISE

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.

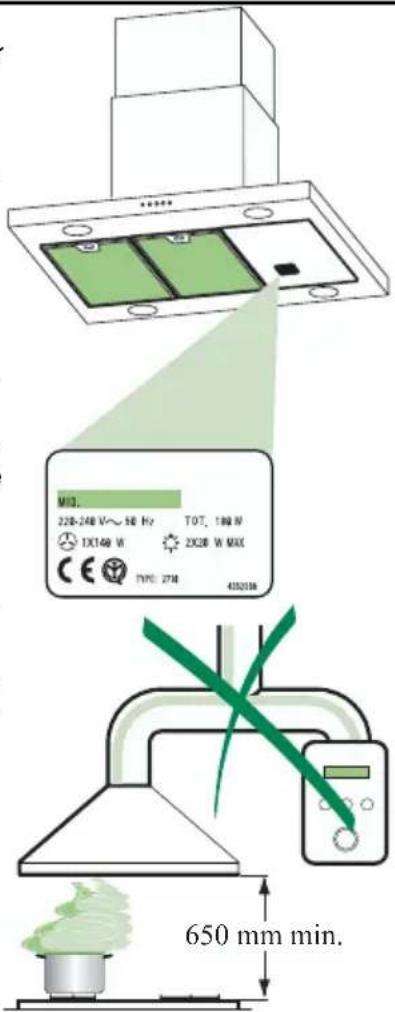

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

M13. 228-248 W~ 50 Hz TOT, 180 W 1X148 W 2X28 W MAX TYPE: 274 435010A 650 mm min.

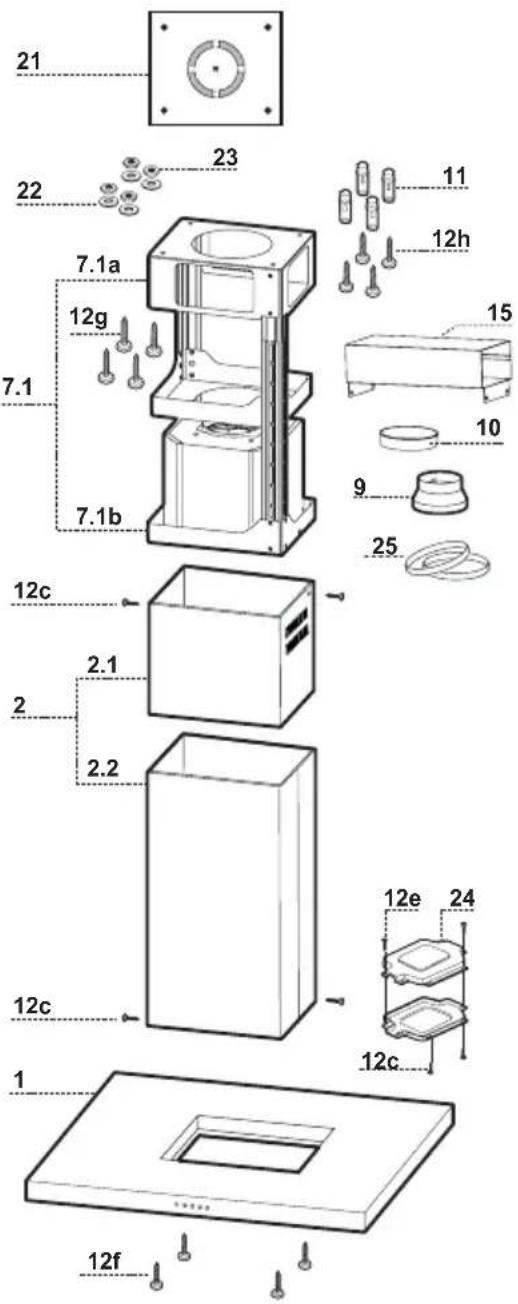

Pos. St. Produktkomponenten

1	1	Haubenkörper mit Schaltern,
2		1	Teleskopkamin	bestehend aus:
2.1	1	oberer Kaminteil
2.2	1	unterer Kaminteil
7.1	1	Teleskopgerüst komplett mit Gebläse, bestehend aus:
7.1a		1	oberer Gerüstteil
7.1b		1	unterer Gerüstteil
9	1	Reduzierflansch ø 150-120 mm
10	1	Flansch ø 150
15		1	Luftaustritt-Anschlussstück
24		1	Verbindungsdose
25		2	Rohrschellen

Pos. St. Montagekomponenten

11 4	Dübel ø 10
12c	6 Schrauben 2,9 x 6,5
12e	2 Schrauben 2,9 x 9,5
12f	4 Schrauben M6 x 10
12g	4 Schrauben M6 x 80
12h	4 Schrauben 5,2 x 70
21	1 Bohrschablone
22 4	Unterlegscheiben ø 6,4
23	4 Schraubenmuttern	M6

St.	Dokumentation
1	Bedienungsanleitung

21 22 7.1a 12g 7.1 7.1b 23 11 12h 15 10 9 25 12c 2.1 2 2.2 12c 1 12e 24 12c 12f

Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts

BOHREN DER DECKE/TRAGERPLATTE

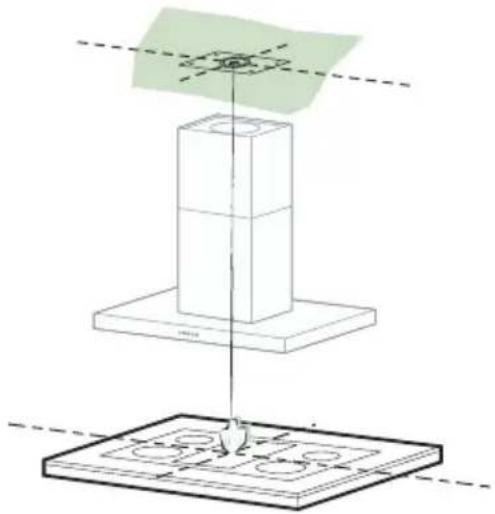

• Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen.
• Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablonenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten.
  • Die Mitte der Schablonenbohrungen kennzeichnen.
  • Die gekennzeichneten Punkte bohren:

• Massivbeton-Decke: je nach verwendeten Beton-Dübeln.
- Decke aus Hohlkammer-Ziegeln mit 20 mm Wandungsstärke: 10 mm (sofort die mitgelieferten Dübel 11 einfügen).
- Holzbalkendecke: je nach verwendeten Holzschrauben.
• Holz-Trägerplatte: ø 7 mm.
• Durchgang für das Speisekabel: ø 10 mm.
- Luftaustritt (Abluftversion): je nach Durchmesser des Anschlussrohres für die Luftableitung.

- Zwei sich gegenüberliegende Schrauben festziehen und 4-5 mm Freiraum zur Decke belassen:

• bei Massiv-Betondecken mit speziellen Betondübeln, die nicht mitgeliefert werden:
• für Hohlkammer-Ziegeln mit ca. 20 mm Wandungsstärke die mitgelieferten Schrauben 12h verwenden:
• bei Holzbalken-Decken mit 4 Holzschrauben, die nicht mitgeliefert werden:
• bei Holz-Trägerplatten mit 4 Schrauben 12g, Unterlegscheiben 22 und Schraubenmuttern 23, die im Lieferumfang enthalten sind.

Montage des Teleskopgerüsts

• Die beiden Schrauben lösen, die den unteren Gerüstteil fixieren und diesen aus dem Gerüst ziehen (an der Unterseite)
• Die beiden Schrauben lösen, die den oberen Gerüstteil fixieren und diesen aus dem Gerüst ziehen (an der Oberseite).

Für eine eventuelle Regulierung der Gerüsthöhe folgendermaßen vorgehen:

• Die acht Stellschrauben an den Gerüstseiten, die die beiden Säulen vereinen, lösen.
- Den oberen Gerüstteil von oben einfügen und frei auf dem Gerüst lassen.
- Das Gerüst heben, die Langlöcher bei den Schrauben einrasten und bis zum Anschlag laufen lassen;
• Die beiden Schrauben festziehen und die beiden anderen mitgelieferten Schrauben einschrauben;

Bevor die Schrauben definitiv festgezogen werden, kann eine Regelung durch Bewegen des Gerüstes erfolgen, wobei darauf zu achten ist, dass die Schrauben nicht aus dem Sitz des Regellangloches austreten.

• Wir verweisen auf die Notwendigkeit einer absolut sicheren Befestigung des Teleskopgerüsts, die sowohl dem Eigengewicht der Haube wie auch dem seitlichen Druck, der auf das Gerät einwirken kann, entsprechen muss. Nach erfolgter Montage ist zu prüfen, ob das Teleskopgerüst auch bei Biegebeanspruchung stabil ist.
• Sollte die Decke am Befestigungspunkt nicht robust genug sein, muss der Installateur geeignete Platten und Gegenplatten verwenden, die an strukturell widerstandsfähigen Teilen verankert werden.

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch ( 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
  • Das Rohr mit den mitgelieferten Rohrschellen 25 fixieren.
  • Eventuell vorhandene Aktivkohlefilter entnehmen.

Ø 150 25 Ø 120 25 9

Anschluss in Umluftversion

• Der Anschluß 15 an das Teleskopgerüst mit den 4 beiliegenden Schrauben befestigen.
• Den Flansch 10 an die untere Bohrung des Anschluß 15 anbringen.
• Den Haubenluftaustritt mit Hilfe eines Rohres oder Schlauches ∅ 150 (die Wahl bleibt dem Installateur überlassen) mit dem Flansch, der sich unter dem Umlenkteil befindet, verbinden.

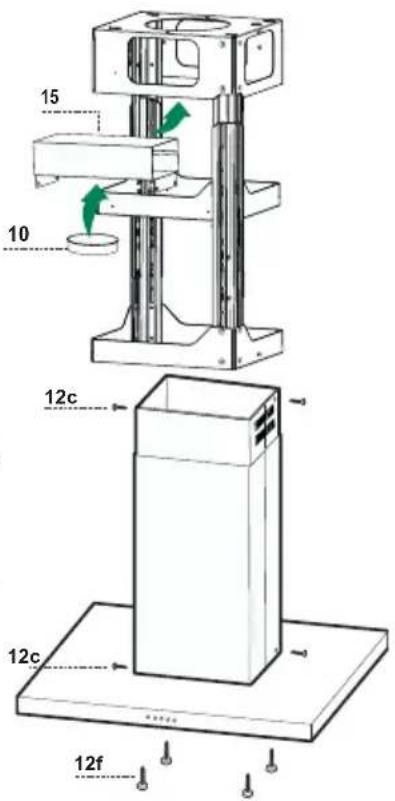

Kaminmontage und Montage des Haubenkörpers

• Den oberen Kaminteil positionieren und beim oberen Gerüstteil mit Hilfe der 2 mitgelieferten Schrauben 12c (2,9 x 6,5) fixieren.
• Gleichermaßen den unteren Kaminteil positionieren und beim unteren Gerüstteil mit Hilfe der 2 mitgelieferten Schrauben 12c (2,9 x 6,5) fixieren.

Vor der Montage des Haubenkörpers am Teleskopgerüst:

• Die Fettfilter entnehmen.
• Eventuell vorhandene Aktivkohle-Geruchsfilter entnehmen.
- Dann den Haubenkörper mit Hilfe der 4 mitgelieferten Schrauben 12f (M6 x 10) von unten her am Teleskopgerüst fixieren.

15 10 12c 12c 12f

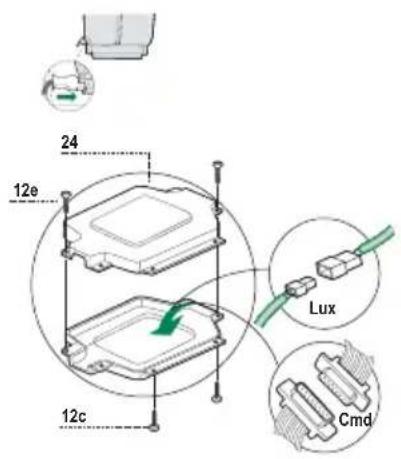

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.
• Den Verbinder der Steuerungen Cmd anschließen.
• Den Verbinder der Beleuchtung Lux anschließen.
• Den Verbinder wieder in die Verbindungsdose 24 stecken und diese mit den 2 mitgelieferten Schrau-ben 12e (2,9 x 9,5) verschließen.
  • Die Verbindungsdose mit den 2 beiliegenden Schrauben 12c (2,9 x 6,5) am Haubenkörper fixieren.
• Bei Umluftbetrieb den Aktivkohle-Geruchsfilter montieren.
  • Die Fettfilter wieder montieren.

24 12e 12c Lux Cmd

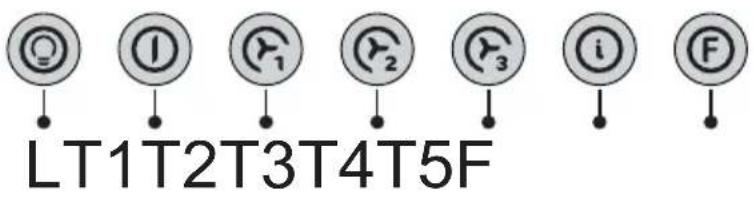

LT1T2T3T4T5F

Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß man vorher auf die Gebläsetaste 0/1 drückt.
Taste	Grundfunktion	Leuchtsignale
	Doppelfunktion
L	Ein kurzer Tastendruck schaltet die Beleuchtungsanlage ein und aus.	Taste erloschen	Beleuchtung abgeschaltet
	Wird die Taste 2 Sekunden lang gedrückt, schaltet sich die “Nachtbeleuchtung” ein. Die Lampen werden mit einer verringerten Leistung von cirka 5W gespeist. Diese Funktion kann deaktiviert werden, indem die Taste 2 Sekunden lang gedrückt wird bzw. kurz gedrückt wird, um auf den normalen Beleuchtungsmodus überzugehen. Im Modus „Nachtbeleuchtung“ leuchtet die Taste nicht auf.	Taste leuchtet auf	Beleuchtung eingeschaltet
		Taste erloschen	Nachtbeleuchtung eingeschaltet
T1	Schaltet den Motor unabhängig von der Gebläsestufe ab	Taste leuchtet auf	Motor aktiviert
		Taste erloschen	Motor deaktiviert
T2	Aktiviert den Motor mit der ersten Gebläsestufe	Taste leuchtet auf
T3	Bei kurzem Drücken dieser Taste wird der Motor mit der zweiten Gebläsestufe aktiviert	Taste leuchtet auf	Zweite Gebläsestufe aktiviert
	Wird die Taste cirka 2 Sekunden lang gedrückt, aktiviert sich die Funktion Delay, d.h. die verzögerte Abschaltung des Gerätes. Eignet sich zur kompletten Beseitigung von Restgerüchen. Kann in der Position OFF und den Gebläsestufen 1, 2, 3 aktiviert werden; kann vorzeitig durch Drücken jeder beliebigen Taste (T) (mit Ausnahme der Taste T3) deaktiviert werden. Die Delay-Funktion erfolgt nach nachstehendem Zeitplan:1. Stufe / OFF = 20 Minuten2. Stufe = 15 Minuten3. Stufe = 5 Minuten	Taste blinkt	Delay-Funktion aktiviert
T4	Aktiviert den Motor mit der dritten Gebläsestufe	Taste leuchtet auf
Taste	Grundfunktion	Leuchtsignale
T5	Aktiviert den Motor mit der 5 Minuten dauernden Intensivstufe. Nach Ablauf der 5 Minuten läuft das Gerät wieder mit der zuvor eingestellten Sauggeschwindigkeit. Wird diese Funktion bei abgeschaltetem Gerät aktiviert, wird nach Ablauf der 5 Minuten auf die erste Gebläsestufe übergegangen.	Taste leuchtet auf
F	Wird die Taste 4 Sekunden lang gedrückt, erfolgt die Rückstellung des Filteralarms, der durch Blinken der Taste T1 angezeigt wird. Dieses Verfahren kann nur bei abgeschaltetem Motor durchgeführt werden.	Taste leuchtet auf	Sättigungsanzeige der Metallfettfilter, die gewaschen werden müssen. Der Alarm erfolgt nach 100 effektiven Arbeitsstunden der Haube.
		Taste blinkt Sättigungsanzeige der Aktivkohle-Geruchsfilter, falls diese aktiviert wurde; die Filter sind auszutauschen; die Metallfettfilter müssen ebenfalls gewaschen werden. Die Sättigungsanzeige des Aktivkohle-Geruchsfilters erfolgt nach 200 effektiven Arbeitsstunden der Haube. (Aktivierung siehe Abschn. Geruchsfilter)

Fettfilter

REINIGUNG DER SELBSTTRAGENDEN METALLFETTFILTER

Rückstellen der Sättigungsanzeige

• Den Gebläsemotor abschalten.
  • Die Taste F mindestens 4 Sekunden lang drücken, bis die Taste T1 als Bestätigung zu blinken beginnt.

Filterreinigung

• Die Filter können auch im Geschirrspüler gereinigt werden und sollten cirka alle 2 Monate - bzw. bei sehr intensivem Einsatz auch häufiger - gereinigt werden.

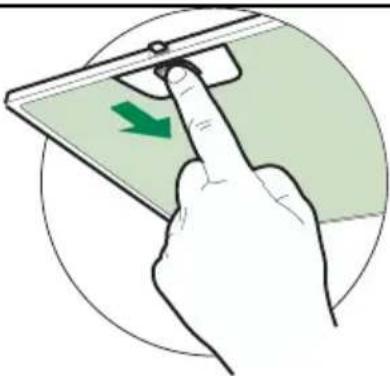

• Die Filter einzeln entnehmen, indem sie zur Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter waschen, darauf achten, sie nicht zu verbiegen und vor der Remontage trocknen lassen.
- Bei der Remontage darauf achten, dass sich der Griff an der sichtbaren Außenseite befindet.

Dieser Filter ist weder wasch- noch wiederverwendbar und ist auszutauschen, wenn die Taste F blinkt oder zumindest alle 4 Monate. Die Sättigungsanzeige erfolgt nur, wenn der Gebläsemotor eingeschaltet ist.

Aktivierung/Deaktivierungder Sättigungsanzeige

• Bei Hauben mit Umluftbetrieb erfolgt die Aktivierung der Sättigungsanzeige bei der Installation oder später.
  • Die Beleuchtung und den Gebläsemotor abschalten.
• Die Haube vom Stromnetz trennen, indem der Verbinder des Speisekabels der Motorgruppe gezogen oder der zwischengeschaltete zweipolige Schalter oder der Hauptschalter betätigt wird.
• Den Anschluss wieder herstellen, während die Taste T2 gedrückt gehalten wird.
  • Die Taste loslassen; die Tasten L, T2 und F leuchten pausenlos auf.
• Innerhalb von 3 Sekunden die Taste F solange drücken, bis sie als Bestätigung zu blinken beginnen:
• 2-maliges Blinken – Sättigungsanzeige Aktivkohle-Geruchsfilter AKTIVIERT
• 1-maliges Blinken – Sättigungsanzeige Aktivkohle-Geruchsfilter DEAKTIVIERT

AUSTAUSCHEN DES AKTIVKOHLE-GERUCHSFILTER

Rückstellen der Sättigungsanzeige

• Den Gebläsemotor abschalten.
• Die Taste F mindestens 4 Sekunden lang drücken, bis die Taste T1 als Bestätigung zu blinken beginnt

Filterwechsel

• Die Metallfettfilter entfernen.
- Den gesättigten Aktivkohle-Geruchsfilter anhand der entsprechenden Anhakvorrichtungen demontieren.
- Den neuen Filter montieren, indem er in seinem Sitz eingehakt wird.
• Die Metallfettfilter wieder montieren.

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaube ziehen.
  • Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
• Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.

Das Symbol // auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
