BEDIENUNGSANLEITUNG JDI8690E Juno Electrolux

Montage- und Gebrauchsanweisung für den Dunstabzug

JDI 8690

JDK 8590

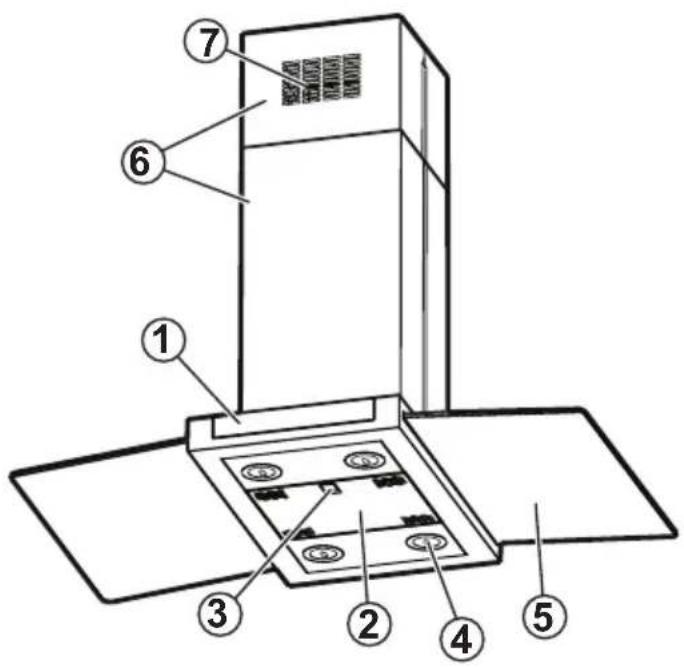

Geräteansicht - Abb. 1

1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Halogenlampe
5. Dunstschirm
6. Teleskopkamin
7. Luftaustritt (nur bei Umluftbetrieb)

Allgemeines

- Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.

Abluftbetrieb

• Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet.
- Das Abluftrohr (Sonderzubehör) muß bei Abluftbetrieb einen Durchmesser von 150mm haben.

Umluftbetrieb

Im Umluftbetrieb wird der Küchendunst im Aktiv-Kohlefilter gereinigt und durch die Umluftgitter im Abzugsschacht wieder in die Küche geleitet. Diese Version wird gewählt, wenn kein Abluftanschluß nach außen vorhanden ist.

Einsetzen des Aktiv-Kohlefilters

Den Rahmen ides Aktiv-Kohlefilters hentnehmen; dazu die Schraube g entfernen, mit der er am Gehäuse der Küchenhaube befestigt ist (Abb. 3). Das Aktivkohlevlies in das Innere des Rahmens einsetzten und alles wieder an seinem Platz befestigen.

Hinweis

Das Gerät muss wenigstens in einem Abstand von 50 cm von der Arbeitsflaeche, wenn es sich um einen Elektroherd handelt und 65 cm bei einem Gasherd oder einem kombinierten Herd entfernt installiert werden.

Achtung!

Die Haube ist mit keinen Abzugsleitungen zu verbinden (Kessel, Warmwasserheizung, Boiler usw.). Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z. B. gas-, öl- oder kohlebetriebene Heizgeräte, Durch-lauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt.

Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.

Dies kann erreicht werden, wenn durch nicht verschliessbare Öffnungen, z.B. in Türen, Fenstern, Zuluft-/Abluftmauerkästen oder andere techn. Massnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Im Zweifelsfalle muss der zuständige Schornsteinfegermeister zu Rate gezogen werden.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktiv-Kohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Flambieren unter der Abzugshaube ist unbedingt verboten.

Offene Flammen schaden den Filtern und können einen Brand auslösen; sie sollten daher vermieden werden.

Frittieren ist nur unter ständiger Aufsicht erlaubt, um die Entzündung des überhitzten Öls zu vermeiden.

Die Abluft darf nicht in einen Schornstein abgegeben werden, der für Abgase von Geräten, die mit nicht elektrischer Energie betrieben werden, benutzt wird. Bei Ableitung der Abluft sind die behördlichen Vorschriften zu beachten.

Der Hersteller lehnt jegliche Verantwortung für Schäden ab, die durch die Nichtbefolgung dieser Anordnungen herbeigeführt werden.

Hinweise für die Installation und für den Gebrauch der Dunstabzugshaube

— Auf glatte Rohrinnenflächen und große Rohrbögen achten.
— Rohrlänge nicht mehr als 4 m.
— Rohr nicht waagerecht, sondern stets mit einem Mindestgefälle von 1 cm pro m verlegen, damit kein Kondenswasser in das Gerät laufen kann.
— Die beste Leistung des Gerätes wird beim Einsatz als Abluftgerät erzielt. Es wird deshalb nach Möglichkeit empfohlen, die Dunstabzugshaube in dieser Ausführung zu verwenden.

Bedienung der Dunstabzugshaube

- Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:

1

2

3

4

MIN1-2-3
5

1 - Ausschalter/Einschalter Taste

Weniger als 1,5 Sek. lang drücken: Die Haube schaltet in Standby-Modus (der Punkt b leuchtet). Länger als 1,5 Sek. lang drücken: Die Haube schaltet sich ab, ALLE Funktionen (außer Lichtschalter) werden gesperrt (Display ist vollständig ausgeschaltet). Nochmals länger als 1,5 Sek. lang drücken, um die Haube wieder in Standby zu versetzen.

2 - Ausschalter/Einschalter Beleuchtung

3 - Display

4 - Einschalten und Wahl der Lüfterstufe 1-2-3

5 - Einschalter Intensivstufe:

Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, drücken Sie Knopf 1 oder 5.

Auf dem Display erscheint der Buchstabe P sowie die verbleibende Zeit (der Punkt a blinkt), am Ende ertönt ein Tonsignal.

6 - Timer: Bei allen Lüfterstufen lässt sich eine bestimmte Zeit einstellen (der Punkt b blinkt), nach deren Ablauf sich die Haube abschaltet:

Die Zeitschaltung ist wie folgt eingeteilt:

1. Leistungsstufe 20 Minuten
2. Leistungsstufe 15 Minuten
3. Leistungsstufe 10 Minuten

Auf dem Display erscheint die verbleibende Betriebszeit, am Ende ertönt ein Tonsignal.

Man kann durch erneutes Betätigen der Taste die Funktion ausschalten.

Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren: für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Anschließend

15 Sekunden abwarten und dann den ordnungsgemäßen Betrieb der Haube prüfen.

Kontrollvorrichtung für Fett- und Aktivkohlefilter

Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist (bei Umluftbetrieb mit Aktivkohlefilter).

Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert, deshalb ist ihre Sättigungsanzeige ausgeschaltet. Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist diese Sättigungsanzeige wie folgt einzuschalten:

Die Taste 4 und 5 gleichzeitig für 3 Sekunden gedrückt halten. Zu Beginn leuchtet nur die LED-Anzeige Fettfilter F auf, sobald auch die LED-Anzeige Aktivkohlefilter C aufleuchtet ist die Sättigungsanzeige eingeschaltet.

Um sie auszuschalten: die Tasten 4 und 5 erneut für 3 Sekunden gedrückt halten bis die LED-Anzeige Aktivkohlefilter C erlischt.

LED-Anzeige Fettfilter (F)

Die LED-Anzeige F blinkt, wenn der Fettfilter gereinigt werden muss.

Dies ist nach ca. 40 Betriebsstunden der Fall. Die Wartungsvorschriften der Fettfilter sind zu beachten (sh. auch Seite 10 und 13).

LED-Anzeige Aktivkohlefilter (C)

Die LED-Anzeige C Aktivkohlefilter blinkt, wenn der Aktivkohlefilter regeneriert werden muss. Dies ist nach ca. 160 Betriebsstunden der Fall. (Reinigung/Regenerierund s. Seite 11 und 13)

Zurückstellen der Sättigungsanzeige

Nach Reinigung oder Austausch des Filters, die Taste 1 für 3 Sekunden gedrückt halten bis die LED-Anzeige Fettfilter F oder die LED-Anzeige Aktivkohlefilter C nicht mehr blinkt.

Hinweis! Die Betätigung der Filtersättigungsanzeige und deren Einschaltung DARF nur im Standby-Modus vorgenommen werden, daher die Haube nicht stromlos setzen!

Wartung und Pflege

- Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muß die Dunsthaube vom Stromnetz getrennt werden.

Metallfettfilter - Abb. 2

• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluftals auch bei Umluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden.
• Für den Zugriff auf den Fettfilter zuerst die Frontabdeckungen, die ihn verdecken, abnehmen.
• Öffnen der Metallfettfilter

Zwecks Demontage der Fettfilter den Aushakgriff ziehen (f).

- Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

- Geschirrspüler

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungsprogramm und höchster Temperatur, mind. 65°C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben.

- Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

Aktivkohlefilter

• Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte. Er dient zur Auflösung der Küchendünste während des Kochens.
• Reinigung/Austausch des Aktivkohlefilters

Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Dunstabzugshaube sollte der Filter jeden zweiten Monat (wenn man eine tägliche

Benützung von ca. 2,5 Std. betrachtet), am besten in der Geschirrspülmaschine gereinigt werden. Normalen Reiniger verwenden und die höchste Temperatur wählen (65°C). Der Filter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muss der Filter 10 min im Backofen getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100 °C wählen. Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit seine Kapazität um ca. 50 % reduziert ist.

• Montage
  Den Rahmen i des Filters h entnehmen; dazu die Schraube g entfernen, mit der er am Gehäuse der Haube befestigt ist (Abb. 3). Das Aktivkohlevlies in das Innere des Rahmens einsetzten und die ganze Einheit wieder befestigen.
• Zum Ausbau in umgekehrter Reihenfolge vorgehen.

Achtung

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!
• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Austausch der Glühlampe

• Trennen Sie die Dunsthaube vom Stromnetz.
• Die Lampenabdeckung mit einem kleinen Schlitzschraubenzieher anheben, um das Lampenabdeckung entnehmen zu können (Abb. 4).
• Die defekte Lampe gegen eine gleichartige austauschen (Typ 12 V / 20 W).
• Die Lampenabdeckung wieder schließen.
- Bevor Sie den Kundendienst rufen, weil die Glühlampe nicht brennt, prüfen Sie erst, ob sie fest eingesetzt ist.

Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Netz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.
  • Die äußeren Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden.
  • Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen Feuergefahr bestehen.

Bei Ersatzteilbestellung bitte unbedingt Geräte-ldent-Nr. und Modellbezeichnung angeben. Sie finden diese Angaben auf dem Typenschild (nach Abnahme des Fettfilterhalters sichtbar). Bitte das defekte Teil möglichst genau beschreiben. Durch genau Angaben helfen Sie uns, Ihren Auftrag schnellstmöglich zu erledigen.

Aktivkohlefilter

Type 20

Elektroanschluss

Vor dem Anschluss des Gerätes darauf achten, dass die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht.

Das Gerät ist mit einem 1,2 m langen Elektro-Anschlußkabel mit Stecker ausgerüstet und kann an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden. Falls das Gerät direkt an das Stromnetz angeschlossen werden soll, muss eine allpolige Trennmöglichkeit (Kontaktweite 3mm) vorgesehen werden. Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

Montage der Dunstabzugs- haube JDI 8690 - Abb. 5-6-7

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Decke geeignet sind. Außerdem muß die Decke das Gewicht der Abzugshaube tragen können.

Vor Ausführung des elektrischen Anschlusses den Hauptschalter der häuslichen Stromversorgung ausschalten.

Einleitende Maßnahmen für die Montage

Das Umluftweiche zusammenbauen (3 Teile - nur für Umluftbetrieb):

Die drei Teile müssen mit 2 Schrauben aneinander befestigt werden, die Größe des Umluftweiche F ist regulierbar und muss der Breite der Kaminhalterung G entsprechen, an der es dann befestigt wird.

• Die gewünschte Länge des Traggerüstes der Abzugshaube einstellen. Von dieser Einstellung hängt die endgültige Höhe der Haube ab. Dabei beachten, daß die Abzugshaube nach erfolgter Installation bei elektrischen Kochflächen mindestens 50 cm und bei Gas- oder Kombikochflächen mindestens 75 cm von der Kochfläche entfernt sein soll.
  • Die beiden Teile des Gerüstes mit insgesamt 8 Schrauben fixieren (2).
• Vertikal zur Kochfläche das Bohrschema an der Decke anbringen (3 – die Mitte des Schemas muß mit der Mitte der Kochfläche übereinstimmen, und die Seiten müssen parallel

zu deren Seiten sein; die Seite des Schemas mit der Aufschrift FRONT entspricht der Seite der Bedienelemente). Den Elektroanschluß herstellen.

- Die angegebenen Bohrungen ausführen (6 Löcher für 6 Wanddübel- 4 Dübel zum Aufhängen), und vier Schrauben so in die äußeren Löcher einschrauben, daß zwischen Schraubenkopf und Decke ein Anstand von ungefähr 1 cm verbleibt (4).

- Ein Abluftrohr in das Innere des Gerüstes (5) einführen und mit dem Flansch des Gebläseaustritts verbinden (Abluftrohr und Rohrschellen nicht im Lieferumfang enthalten).

- Das Traggerüst an den vier Deckenschrauben einhängen (6 – siehe auc 4). ACHTUNG! Die Gerüstseite mit der Anschlußbuchse entspricht der Bedienseite bei fertig montierter Dunstabzugshaube.

• Die vier Schrauben (7) fest anziehen.

- An den frei gebliebenen Löchern (8) als zusätzliche Sicherung weitere zwei Schrauben einsetzen und fest anziehen.

- An das häusliche Versorgungsnetz (9) anschließen, das erst nach abgeschlossener Installation zugeschaltet werden darf.

• Die Dunstabzugshaube am Traggerüst (10) einhängen und den korrekten Halt kontrollieren:

- zum Einhängen der Dunstabzugshaube vier Schrauben leicht einschrauben (siehe Ziffern 10 und 12).

- Die Dunstabzugshaube. mit zwei Schrauben (11) am Gerüst befestigen, die später auch zum Zentrieren der beiden Teile gebraucht werden.

• Die vier Schrauben, die das Gerüst an der Haube befestigen (12), fest anziehen.

- Bei Abluftbetrieb (13A) das andere Ende des Abluftrohrs an die häusliche Abluftvorrichtung anschließen. Bei Umluftbetrieb mit Aktivkohlefilter (13F) Umluftweiche F am Gitter montieren und mit vier Schrauben an der vorgesehenen Halterung befestigen. Zuletzt das Abluftrohr mit der Umluftweiche verbinden.

• Die mitgelieferten Muttern mit Befestigungshaken (14) im Innern der oberen und unteren Kaminabschnitte auf Höhe der rechteckigen Ösen anbringen. Insgesamt müssen 10 Muttern montiert werden.

• Die beiden oberen Kaminsegmente zur Abdeckung des Gerüstes (15) so zusammenbauen, daß sich einer der vorhandenen Schlitze an der Seite der Bedienelemente und der andere an der entgegengesetzten Seite befindet.

Die beiden Segmente mit vier Schrauben (2 pro Seite – siehe auch Schemazeichnung für den Zusammenbau der beiden Segmente) festschrauben.

• Den oberen Kamin in der Nähe der Decke mit zwei Schrauben (16, eine pro Seite) am Gerüst befestigen.
• Den Elektroanschluß der Bedienblende und der Kontrollampen herstellen (17).
• Die beiden unteren Kaminsegmente zur Abdeckung des Gerüstes (18) zusammenbauen; dazu sechs Schrauben verwenden (3 pro Seite – siehe auch Schemazeichnung für den Zusammenbau der beiden Segmente).
• Das untere Segment des Kamins so in den speziellen Sitz einbauen, daß es den Motorraum und die Verbindungsdose vollkommen abdeckt und mit zwei Schrauben vom Innern der Dunstabzugshaube befestigen.

Montage der Dunstabzugshaube - JDK 8590 - Abb. 8

Einleitende Maßnahmen für die Montage

Festlegen, ob Abluft- oder Umluftbetrieb gewünscht ist.

Bei Abluftversion kann das obere Kaminteil umgedreht werden, so dass die Auslaßschlitze im unteren Kaminteil eintauchen und nicht mehr sichtbar sind. Für Umluftbetrieb müssen die Schlitze nach oben gerichtet werden (sh. Abfolge A-C, Abb. 8.1).

Die Kaminhalterung zusammenbauen (Abb. 8.2 - 3 Teile):

Die drei Teile müssen mit 4 Schrauben aneinander befestigt werden, die Größe der Halterung ist regulierbar und muss der Innenbreite des Teleskopkamins entsprechen.

Vor dem Anschluss des Gerätes die Haube mit Hilfe der Hauptschalttafel der Wohnung stromlos setzen.

• Mittellinie an der Wand kennzeichnen, um das Montageverfahren zu erleichtern (1); dann die Montageschablone so positionieren, dass ihre Mittellinie mit der zuvor an der Wand gekennzeichneten Linie bzw. die Schablonenunterseite mit der Unterseite der montierten Haube übereinstimt (2).

• Zwei Löcher ∅ 8 mm bohren und die Montageschiene mit Mauerdübeln und zwei Schrauben fixieren (3).

• Die Haube aufhängen (4), ausrichten (5-6) und vom Haubeninneren her einen Punkt zum definitiven Fixieren der Haube (7) kennzeichnen. Die Haube abnehmen (8) und ein Loch ∅ 8 mm bohren (9); dann einen Mauerdübel einfügen (10).

• Zwei Löcher ∅ 8 mm auf der Oberseite in Deckennähe bohren (11), zwei Mauerdübel einfügen und den Kaminhalter G mit zwei Schrauben fixieren (12).
  • Die Haube aufhängen (13)
  • Die Haube definitiv mit einer Schraube fixieren (14).
• Wird die Haube mit Umluftbetrieb verwendet, muss Umluftweiche F mit vier Schrauben am Kaminhalter G montiert werden (Abb. 8.3); dann das Abluftrohr einfügen, um die Umluftweiche mit dem Luftaustritt der Haube B zu verbinden. Arbeitet die Haube mit Abluftbetrieb, darf die Umluftweiche nicht montiert werden; in diesem Fall ist ein Abluftrohr zwischen Außenrohrleitung und Luftaustritt der Haube B einzufügen (15).
• Den Elektroanschluss vorbereiten (16), die Haube jedoch noch nicht ans Netz anschließen.
  • Die Kamine anbringen und oben mit 2 Schrauben (17a) an der Kaminhalterung G (17b) fixieren.
  Den unteren Kaminteil nach unten gleiten lassen, um die Sauggruppe vollständig abzudecken und in den entsprechenden Sitz an der Haube einschieben.
  Die Haube ans Netz anschließen und prüfen, ob sie ordnungsgemäß funktioniert.

AEG Hausgeräte GmbH

Markenvertrieb Juno

Muggenhofer Straße 135

D-90429 Nürnberg

www.juno.de

LI18LC Ed. 04/05
