BEDIENUNGSANLEITUNG JDA5270E Juno Electrolux

Montage- und Gebrauchsanweisung für die Dunstabzugshaube

JDA 5270

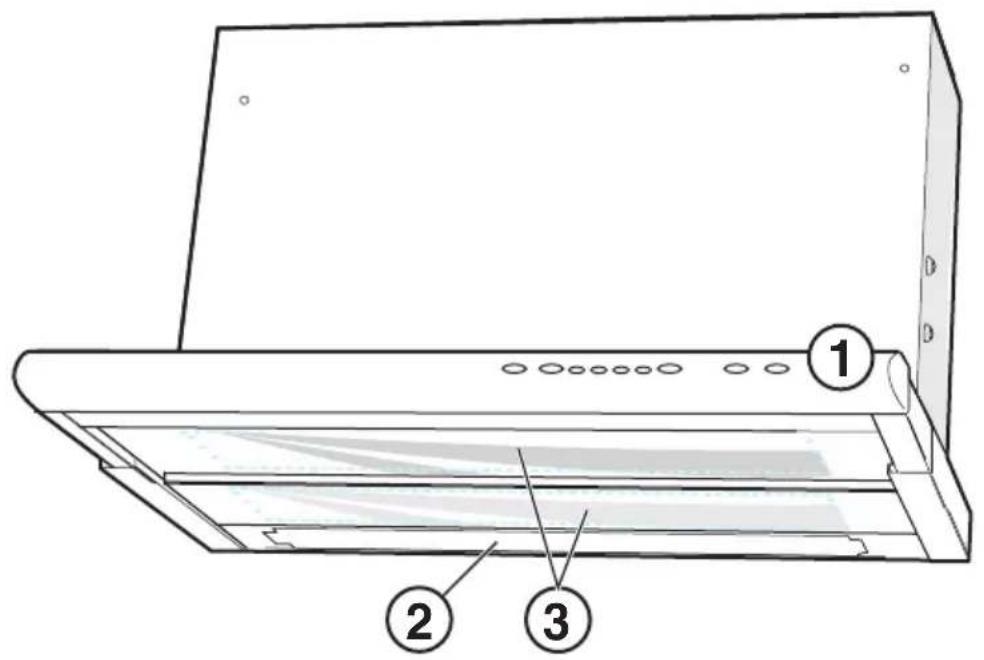

1) Bedieneinheit
2) Beleuchtung
3) Fettfilter

Anwendung

Die folgenden Anwendungen der Dunstabzugshaube sind möglich:

— Abluftbetrieb (absaugend)

— Umluftbetrieb (filternd)

Abluftbetrieb (absaugend)

Die verbrauchte Luft wird nach außen durch ein Rohr abgeleitet, das mit dem Abluftstutzen A zu verbinden ist (Abb. 1).

Anschlußmöglichkeiten

Der Durchmesser des Abluftstutzens A beträgt 120 mm ∅.

Zur Ableitung der verbrauchten Luft, ist es empfehlenswert, ein 120 mm ∅ Rohr anzubringen.

Umluftbetrieb (filternd)

Die Luft wird gereinigt in den Raum zurückgeführt.

Dazu muss aber zusätzlich ein Kohleaktivfilter (aus Sonderzubehör) eingesetzt werden.

Rechteckiger Filter:

In seinen Sitz einführen und mit den 2 Haken C befestigen (Abb 2).

(Nachbestellteile siehe Seite 4).

Die gefilterte Luft wird über dem Oberschrank abgeleitet, wo mit den mitgelieferten Schrauben das Luftablenkgitter D angebracht wird (Abb. 1).

Hinweis

Das Gerät muß wenigstens in einem Abstand von 43 cm von der Arbeitsfläche, wenn es sich um einen Elektroherd handelt und 65 cm bei einem Gasherd oder einem kombinierten Herd entfernt installiert werden.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Achtung

— Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10 ^5 bar) nicht überschreiten.
— Die Abluft darf nicht in einen Schacht geleitet werden, der für Abgase von Geräten, die nicht mit elektrischer Energie betrieben werden, benutzt wird.
— Bei gleichzeitigem Betrieb einer Dunstabzugshaube und anderen, nicht mit elektrischer Energie betriebenen Geräten, muß stets für eine ausreichende Belüftung der Küche gesorgt werden.
— Das Flambieren von Speisen unter der Dunstabzugshaube ist strengstens untersagt. Offene Flammen schaden den Filtern und können einen Brand auslösen; sie sind demnach absolut zu vermeiden. Fritieren ist nur unter ständiger Aufsicht erlaubt, um ein Entzünden des überhitzten Öls zu vermeiden.
— Hinsichtlich der zur Ableitung der Abluft zu befolgenden Sicherheitsmaßnahmen halten Sie sich bitte strengstens an die örtlichen Sicherheitsbestimmungen.
— Jegliche Verantwortung für durch Nichteinhaltung der o.g. Anweisungen verursachte Schäden oder Brände am Gerät wird abgelehnt.

Hinweise für die Installation und für den Gebrauch der Dunstabzugs-haube

— Auf glatte Rohrinnenflächen und große Rohrbögen achten.
— Rohrlänge nicht mehr als 4 m.
— Rohr nicht waagerecht, sondern stets mit einem Mindesgefälle von 1 cm pro m verlegen, damit kein Kondenswasser in das Gerät laufen kann.
— Die beste Leistung des Gerätes wird beim Einsatz als Abluftversion erzielt. Es wird deswegen empfohlen, die Dunstabzugshaube nach Möglichkeit in dieser Ausführung zu betreiben.

Elektroanschluß

Vor dem Anschluß des Gerätes darauf achten, dass die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht.

Das Gerät ist mit einem 1,2 m langen Elektro-Anschlußkabel mit Stecker ausgerüstet und kann an jede vorschriftsmäßig installierte und abgesicherte Schutzkontaktsteckdose 230 V, 50Hz angeschlossen werden.

Die Anordnung der Steckdose muß so sein, daß diese gut zugänglich ist. Andernfalls ist eine allpolige Trennmöglichkeit, z.B. LS-Automat, 3 mm Kontaktweite vorzusehen. Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

Befestigung der Dunstabzugshaube

Die mitgelieferte Schablone (N. 49A) so an die rechte Innenseite des Hänge-schrankes legen, daß die mit Pfeilen gekennzeichneten Linien hinten und unten mit dem Hängeschrank abschließen.

Mindestens zwei 2 mm Löcher bohren und zwar, je nach Wunsch, an den Stellen 1 oder 2 (Abb. 3).

An der linken Innenseite genauso vorgehen.

Mit den mitgelieferten Schrauben E (4,5x16) die Dunstabzugshaube am Hängeschrank befestigen (Abb. 3).

Bei 16mm Seitenwänden müssen die beigelegten Distanzscheiben F links und rechts als Ausgleich eingeclipst werden (Abb. 3).

Regulierung des Wrasenschiebers

Die Dunstabzugshaube kann in Oberschrankzeilen verschiedenster Tiefen eingebaut werden.

Die vordere Seite des Schubteils kann durch geeignete Regulierung seiner hinteren Anschläge jederzeit mit der Tiefe des Oberschrankes in Übereinstimmung gebracht werden.

Hierzu wie folgt vorgehen: Die Schrauben G lösen, die Winkel H entsprechend verschieben, die Schrauben G wieder anziehen (Abb. 4).

Betrieb der Dunstabzugshaube

Die Dunstabzugshaube ist mit einem mehrstufigen Lüfter versehen. Um eine optimale Leistung zu erzielen, empfehlen wir, bei normalen Bedingungen niedrigere Geschwindigkeitsstufen zu verwenden und die hohen Geschwindigkeitsstufen nur bei besonders hoher Konzentration von Küchendünsten einzuschalten.

Wir empfehlen die Dunstabzugshaube einige Minuten vor Kochbeginn einzuschalten und sie so lang laufen zu lassen bis keine Kochdünste mehr vorhanden sind.

A - Ausschalter
B - Einschalter und Auswahl der Lüfterstufe 1-2-3-1-2-.....
E - Stufe 1 (Led)
F - Stufe 2 und Sättigungsanzeige Fettfilter (Led) (Blinken der Anzeige)
C - Stufe 3 und Sättigungsanzeige Aktiv-Kohlefilter (Led) (Blinken d. Anzeige)
D - Intensivstufe - Led-Anzeige
G - Einschalter Intensivstufe Die Intensivstufe wird für 5 Mintuen in Betrieb genommen. Danach geht die Dunstabzugshaube in die vorher eingestellten Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor den 5 Minuten zu beenden, Knopf A oder B drücken.

H - Ausschalter Beleuchtung

I - Einschalter Beleuchtung

Falls die Dunstabzugshaube oder die Bedienelemente nicht funktionieren:

Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Dunstabzugshaube erneut einschalten.

Sättigungsanzeige Fett- und Kohlefilter

Diese Dunstabzugshaube ist mit einer Kontrollvorrichtung ausgestattet, die dem Benutzer anzeigt, wann die Reinigung des Fettfilters oder ein Austausch des Kohlefilters, wenn installiert, nötigt ist.

Bei der Installation ist die Anzeigevorrichtung für den Kohlefilter ausgeschaltet (Dunstabzugshaube betriebsbereit in Abluftversion).

Falls ein Kohlefilter installiert werden soll, die Anzeigevorrichtung für den Kohlefilter einschalten; dazu die Tasten B und G gleichzeitig 3 Sekunden lang drücken:

am Anfang blinkt nur die Led-Anzeige F, nach 3 Sekunden blinkt auch die Led-Anzeige C auf und zeigt an, daß die Sättigungsanzeige für den Kohlefilter jetzt eingeschaltet ist.

Zum Ausschalten wieder die beiden Tasten drücken: nach 3 Sekunden hört die Led-Anzeige C auf zu blinken und die Sättigungsanzeige ist ausgeschaltet.

Sättigungsanzeige Fettfilter

0 1 2 3 i F C i

Led-Anzeige F warnt, wenn der Fettfilter gereinigt werden muß. In diesem Fall blinkt die Led-Anzeige.

Sättigungsanzeige Aktiv-Kohlefilter

0 1 2 3 i F C i

Die Led-Anzeige C warnt, wenn der Aktiv-Kohlefilter gewechselt werden muß. Wenn Anzeige C blinkt, Aktiv-Kohlefilter durch einen neuen ersetzen.

Reset Sättigungsanzeige Fett- und Kohlefilter

Nach Reinigung der Fettfilter oder nach Austausch des Kohlefilters die Taste A ca. 3 Sekunden lang bis zum Erklingen des akustischen Signals (bip) drücken:

O F 1 2 3 i F C i

Led-Anzeige F und Led-Anzeige C (wenn eingeschaltet) hören auf zu blinken.

Wartung

Bitte denken Sie daran, das Gerät bei jeder Wartung vom Stromnetz abzuschalten.

Metallfettfilter

Die Dunstabzugshaube ist serienmäßig mit Metall-Fettfiltern ausgestattet.

Zum Ausbau der Filter den Wrasenleitschirm herausziehen.

Die beiden Plastikgriffe Q danach gleichzeitig zur Gerätemitte hin ziehen (Abb. 5).

Bei normalem Gebrauch müssen die Filter alle 30 Tage in der Spülmaschine oder im Seifenwasser gereinigt werden.

ACHTUNG! In der Spülmaschine kann sich der Fettfilter verfärben.

Vor Wiedereinsetzen muß der Filter ganz trocken sein.

Die Metall-Fettfilter sind untereinander austauschbar.

Kohlefilter

Die Dunstabzugshaube ist für den Einbau eines Rechteck-Kohlefilters ausgestattet.

Der Filter kann nicht gewaschen werden und ist auch nicht regenerierbar.

Er muß alle 6-8 Monate ausgetauscht werden.

Zum Ausbau die 2 Haken C lösen und den Filter herausziehen.

Den neuen Filter in seinen Sitz einführen und mit den 2 Haken C wieder befestigen (Abb. 2)

Zur Beachtung

Die Nichtbeachtung der Reinigungsvorschriften des Geräts sowie der Regeln für die Auswechslung und Reinigung der Filter kann zur Brandgefahr führen. Diese Anweisungen sind deswegen zu beachten.

Glühlampenwechsel

— Das Gerät vom Stromnetz abschalten.

— Lampenabdeckung R (Bild. 6) durch gleichzeitiges Entriegeln der beiden Sperriegel S abnehmen.

— Den Lampenschutz öffnen.

— Die defekte Lampe auswechseln (Bild. 6).

— Lampenabdeckung wieder schließen. Falls der technische Kundendienst angefordet werden soll, weil die Beleuchtung nicht funktioniert, zuerst überprüfen, ob die Lampe fest eingeschraubt ist.

Reinigung

Für die Säuberung der Aussenteile der Dunstabzugshaube ein mit denaturiertem Alkohol oder neutralem, flüssigem Reinigungsmittel befeuchtetes Tuch benutzen. Den Gebrauch von Scheuermitteln vermeiden.

Bei Ersatzteilbestellung bitte unbedingt Geräte-Ident-Nr. und Modellbezeichnung angeben. Diese Angaben sind auf dem Typenschild (nach Abnahme des Fettfilterhalters sichtbar). Bitte das defekte Teil möglichst genau beschreiben. Durch genau Angaben helfen Sie uns, Ihren Auftrag schnellstmöglich zu erledigen.

Aktivkohlefilter

Type 150

AEG Hausgeräte GmbH

Markenvertrieb Juno

Muggenhofer Straße 135

D-90429 Nürnberg

www.juno.de

LI2C7A Ed. 04/04
