DW911EB - Geschirrspüler Campomatic - Kostenlose Bedienungsanleitung

Produkttyp	Einbaugeschirrspüler
Marke	Campomatic
Modell	DW911EB
Höhe	815 mm
Breite	598 mm
Tiefe	550 mm
Kapazität	14 Maßgedecke
Wasserdruck	0,04 - 1,0 MPa
Stromversorgung	220-240 V ~ 50 Hz, 12 A
Energieverbrauch (Eco-Programm)	0,93 kWh
Wasserverbrauch (Eco-Programm)	10 L
Dauer des Eco-Programms	175 min
Spülprogramme	Auto, Intensiv, Normal, Eco, Express 1h, Einweichen
Sonderfunktionen	Halbe Beladung, Startzeitvorwahl (1-24h), einstellbarer Wasserenthärter
Geräuschpegel	49 dB (Schätzung)
Energieeffizienzklasse	Nicht angegeben, Schätzung A+
Art des Reinigungsmittels	Pulver, 2-in-1-Tabs, 3-in-1-Tabs, 4-in-1-Tabs, 5-in-1-Tabs
Fassungsvermögen des Salzbehälters	1,2 kg
Fassungsvermögen des Klarspülbehälters	140 ml
Material des Innenbehälters	Edelstahl
Installationsart	Einbau- oder freistehend
Gewicht	Ca. 45 kg (Schätzung)

Häufig gestellte Fragen - DW911EB Campomatic

Wie stelle ich den Wasserenthärter am DW911EB ein?

Der Wasserenthärter wird manuell durch Drehen des Rings unter dem Deckel des Salzbehälters eingestellt. Verwenden Sie die in der Anleitung angegebene Wassertabelle (französische, deutsche oder englische Härtegrade), um die Position H1 bis H6 zu wählen. Die Werkseinstellung ist H4.

Welche Arten von Reinigungsmitteln kann ich verwenden?

Sie können Pulver, 2-in-1-, 3-in-1-, 4-in-1- oder 5-in-1-Spülmaschinentabs verwenden. Vermeiden Sie Seife oder Waschmittel. Achten Sie bei Kombi-Tabs darauf, dass sie in das Fach passen, und befolgen Sie die Anweisungen des Herstellers.

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie zunächst, ob das Gerät eingeschaltet ist (ON/OFF-Taste) und die Tür richtig geschlossen ist. Stellen Sie sicher, dass der Stecker eingesteckt ist und die Sicherung oder der Schutzschalter nicht ausgelöst hat. Überprüfen Sie auch, ob der Wasserhahn geöffnet ist und der Wasserdruck ausreicht (0,04-1,0 MPa).

Wie reinige ich die Filter des Geschirrspülers?

Die Filter (Hauptfilter, Grobfilter und Mikrofilter) müssen regelmäßig gereinigt werden. Entfernen Sie den Grobfilter durch Drehen gegen den Uhrzeigersinn und Anheben. Entfernen Sie dann den Hauptfilter und den Mikrofilter. Reinigen Sie sie unter fließendem Wasser mit einer Bürste und bauen Sie sie in umgekehrter Reihenfolge wieder ein. Betreiben Sie den Geschirrspüler niemals ohne Filter.

Wie füge ich Regeneriersalz hinzu?

Der Salzbehälter befindet sich unter dem Unterkorb. Füllen Sie ihn vor dem ersten Gebrauch zu 2/3 mit Wasser (500 ml), geben Sie dann mit dem mitgelieferten Trichter etwa 1,2 kg Spezialsalz für Geschirrspüler hinzu. Schrauben Sie den Deckel fest zu. Die Salzkontrollleuchte erlischt nach 2-6 Tagen. Füllen Sie nach, wenn sie aufleuchtet.

Was bedeutet der Fehlercode E1?

Der Code E1 zeigt an, dass die Wasserzufuhr zu lange dauert. Überprüfen Sie, ob der Wasserhahn geöffnet ist, der Zulaufschlauch nicht geknickt oder verstopft ist und der Wasserdruck ausreicht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich die Menge des Klarspülers ein?

Der Klarspülerspender befindet sich im Inneren der Tür. Um die Dosis einzustellen, entfernen Sie den Deckel und drehen Sie das Einstellrad auf die gewünschte Zahl (Werkseinstellung: 4). Erhöhen Sie die Dosierung, wenn Sie Wasserflecken oder unzureichende Trocknung bemerken; verringern Sie sie, wenn das Geschirr klebrig ist oder weiße Rückstände aufweist.

Wie belade ich den Oberkorb richtig?

Der Oberkorb ist für empfindliche Gegenstände wie Gläser, Tassen, Untertassen und kleine Schalen ausgelegt. Stellen Sie Gläser auf den Kopf, neigen Sie hohle Gegenstände, damit das Wasser ablaufen kann. Achten Sie darauf, dass nichts die Drehung des Sprüharms behindert. Vermeiden Sie Überladung.

Der Geschirrspüler schäumt, was tun?

Übermäßiger Schaum kann durch ungeeignetes Reinigungsmittel oder überlaufenen Klarspüler entstehen. Verwenden Sie nur spezielle Spülmaschinenprodukte. Bei Schaumbildung öffnen Sie die Tür, geben Sie etwa 4 Liter kaltes Wasser in den Innenraum und starten Sie ein Abpump-Programm. Wiederholen Sie dies bei Bedarf. Wischen Sie sofort überlaufenen Klarspüler ab.

Wie hoch ist der Verbrauch des Eco-Programms?

Das Eco-Programm (EN 50242) verbraucht etwa 0,93 kWh Strom und 10 Liter Wasser. Die Dauer beträgt etwa 175 Minuten. Es ist das effizienteste Programm für normal verschmutztes Geschirr.

BEDIENUNGSANLEITUNG DW911EB Campomatic

Fillthedetergentdispenser

Compartment A:

Schnell-Anleitung Anleitung

Detaillierte Informationen finden Sie in den entsprechenden Abschnitten der Bedienungsanleitung.

Gerät einschalten	Drücken Sie den Ein-/Aus-Schalter, um das Gerät einzuschalten. Öffnen Sie die Tür.
Reinigungsmittelbehälter füllen	Kammer A:Bei jedem Spülzyklus.Kammer B:Nur für Programme mit Vorwäsche.(Bedienungsanleitung beachten!)
Klarspülmittelstand prüfen	Mechanische Anzeige C.Elektrische Anzeige auf dem Bedienfeld (sofern vorhanden).
Regeneriersalzstand prüfen	Elektrische Anzeige auf dem Bedienfeld (sofern vorhanden).Wenn sich im Bedienfeld keine Salzwamleuchte befindet (bei einigen Modellen), können Sie anhand der Anzahl der abgelaufenen Spülvorgänge den Zeitpunkt für die Salznachfüllung schätzen.
Beladen der Körbe	Entfernen Sie größere Mengen von Speiseresten auf dem Geschirr. Eingebrannte Reste z. B. in Pfannen aufweichen und dann die Körbe beladen. Beachten Sie die Beladungsanweisungen für den Geschirrspüler.
Programm auswählen	Drücken Sie die Programm-Taste, bis das gewählte Programm aufleuchtet.(Siehe Abschnitt "Betriebsanleitung")
Geschirrspüler betreiben	Tür schließen, Wasserhahn öffnen und die Taste Start/Pause drücken. Nach etwa 10 Sekunden beginnt die Maschine den Spülvorgang.
Programm ändern	Ein Spülzyklus kann nur geändert werden, wenn er erst kurze Zeit gelaufen ist. Anderenfalls wurde das Reinigungsmittel möglicherweise bereits freigesetzt und das Wasser abgelassen. In diesem Fall muss der Reinigungsmittelbehälter neu befüllt werden.Drücken Sie die Taste Start/Pause für mehr als drei Sekunden, um das laufende Programm abzubrechen.Wählen Sie ein neues Programm.Starten Sie den Geschirrspüler erneut.	⚠️WARNING!Öffnen Sie die Tür vorsichtig.Bei geöffneter Tür kann heißer Dampf entweichen!
Vergessenes Geschirr nachträglich in den Geschirrspüler einstellen.Wenn das Gerät während eines Spülzyklus ausgeschaltet wird.	Öffnen Sie die Tür etwas, um den Geschirrspüler anzuhalten.Sobald die Sprüharme angehalten haben, können Sie die Tür vollständig öffnen.Stellen Sie das vergessene Geschirr in den Geschirrspüler ein.Schließen Sie die Tür; nach 10 Sekunden wird der Betrieb des Geschirrspülers fortgesetzt.Wenn das Gerät während eines Spülzyklus ausgeschaltet wird, wählen Sie beim Wiedereinschalten des Gerätes den Spülzyklus neu und betreiben Sie den Geschirrspüler im ursprünglichen Einschaltzustand.
Ausschalten des Gerätes	Nach Ende des Spülzyklus ertönt der Summer des Geschirrspülers acht mal; anschließend wird das Gerät abgeschaltet.Schalten Sie das Gerät mit der Ein/Aus-Taste aus.
Wasserhahn abdrehen, Körbe entladen	Warnung: Warten Sie etwa 15 Minuten, bevor Sie den Geschirrspüler entladen. Anderenfalls sind das Geschirr und die Küchenutensilien noch sehr heiß und bruchempfindlicher.Außerdem trocknen sie dann besser. Entladen Sie als erstes den unteren Korb.

⚠️ WARNING!

EinleitungEinleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

△ ACHHTUNG:ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

i HINWEISHHEWETips und Informationen für Sie hervor.

Allgemeine Hinweise Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

i HINWEISWEIS

Diese Gebrauchsanweisung ist für verschiedene Ausführungen erarbeitet. Beachten Sie die tatsächliche Ausstattung Ihres Modells für die richtige Funktion Ihres Gerätes.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, und Feuchtigkeit fern. Benutzen Sie das Gerät nicht mit feuchten Händen.
• Schalten Sie das Gerät aus wenn Sie das Gerät nicht benutzen, zur Reinigung oder bei Störung.
• Lassen Sie das Gerät nicht unbeaufsichtigt. Verlassen Sie während des Betriebes nicht das Haus.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

⚠️ WARNING:WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

• Die max. Anzahl der zu spülenden Gedecke beträgt 9.
- Dieses Gerät ist dazu bestimmt, im Haushalt und ähnlich en Anwendungen verwendet zu werden wie beispielsweise

- in Personalküchen von Läden, Büros und anderen gewerblichen Bereichen.

• von Gästen in Hotels, Motels und anderen Wohneinrichtungen;
• in landwirtschaftlichen Anwesen.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür oder die Geschirrkörbe des Gerätes und legen Sie keine schweren Gegenstände auf der Tür ab. Das Gerät kann nach vorne kippen.
  • Die Tür darf nicht offen gelassen werden, da diese eine Stolpergefahr darstellt.
• Bei laufendem Gerät darf die Tür nur sehr vorsichtig geöffnet werden, da Wasser aus dem Gerät herausspritzen kann.
• Messer und andere Gebrauchsgegenstände mit scharfen Sp itzen müssen mit der Spitze nach unten oder in waagerechter Lage in den Geschirrkorb gelegt werden.
• Achten Sie auf eine ordnungsgemäße Beladung des Gerätes. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel Beladen der Geschirrspülmaschinenkörbe Beladen der dazu geben.
• Dieses Gerät kann von Kindern Kähedahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes Gebrauchend zu Gerät und die daraus resultierenden Gefahren verstanden haben.
• Kinder die jünger sind als 8 Jahre, sind von dem Gerät fernzuhalten.
• Kinderkläufen nicht mit dem Gerät spielen.
• Reinigung und Bemutzer Bewertung Wärten nicht durch Kinderkindergeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
• Das Gerät ist mit einem neuen Schlauchsatz an die Wasserversorgung anzuschließen; alte Schlauchsätze dürfen nicht wiederverwendet werden.
• Der höchstzulässige Wassereinlassdruck beträgt 1 Mpa.
• Der niedrigstzulässige Wassereinlassdruck beträgt 0,04 Mpa.

Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch

Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

Auspacken des Gerätes Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Entfernen Sie alle Klebebänder auf der rechten und linken Seite der Gerätetür. Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes.
3. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
4. Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Fachhandel.

i HINWEISWEIS

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter Wartung und ReitigungReisigungen zu säubern.

GerätebeschreibungGerätebeschreibung

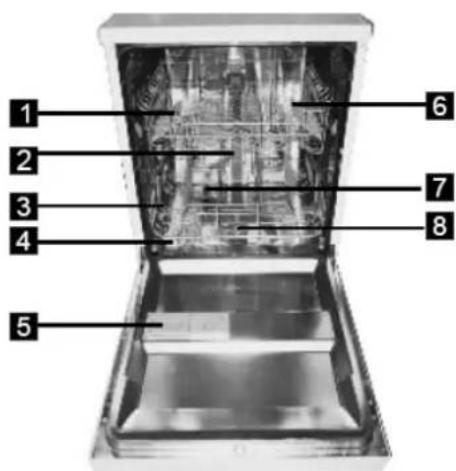

Frontansicht

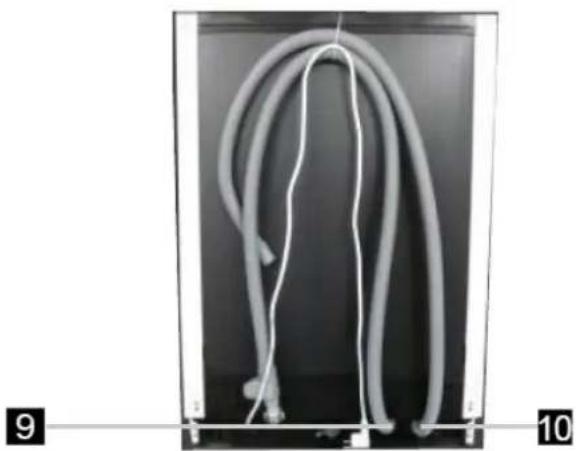

Rückansicht

1 oberer Geschirrkorb
2 innerer Wasserlauf
3 unterer Geschirrkorb

4 Salzbehälter
5 Behälter für Reinigungsmittel, Tabs und Klarsp üler

6 Tassenablage
7 Sprüharme
8 Filtereinheit

9 Zulaufschlauch
10 Ablaufschlauch

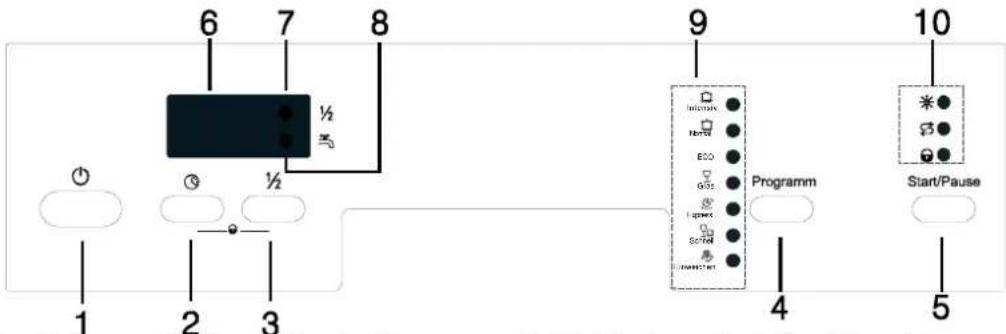

Bedienfeld Bedienfeld

1. Ein/Aus-Taste zum Ein-/Ausschalten der Stromversorgung.

2. Vorwahltaste zur Auswahl der Startverzögerungszeit 1-24 h.

3. ½ Beladungs-Taste zur Aktivierung der ½ Beladungsfunktion bei einer Ladung von weniger als 7 zu spülenden Gedecken; weniger Energie- und Wasserverbrauch. Diese Funktion kann bei den Programmen Intensiv, Normal, ECO, Glas und Express gewählt werden.

4. Programm-Wahltaste zur Auswahl eines von 7 Spülprogrammen.

5. Start/Pause-Taste zum Starten/Unterbrechen des gewählten bzw. laufenden Spülprogramms.

6. LED-Display für Vorwahlzeit, Restlaufzeit, Fehler-codes etc.

7. 12 Beladungs-Kontrollleuchte, wird angezeigt wenn die Funktion aktiviert ist.

8. Wasserversorgungs-Kontrollleuchte.

9. Programm-Kontrollleuchte zeigt das gewählte Spülprogramm.

10. Warnleuchten:

Salzmangel und *Klarspülermangel:

Salz- und Klarspüler- Warnleuchten leuchten auf, wenn die entsprechenden Behälter nachgefüllt werden müssen.

Kindersicherungs-Kontrollleuchte zeigt an, dass die Funktion aktiviert ist. Durch gleichzeitiges Drücken der Vorwahltaste (2) und ½ Beladungs-Taste (3) aktivieren Sie die Kindersicherung.

Vor der Erstinbetriebnahme

Bevor Sie Ihren Geschirrspüler zum ersten Mal verwenden:

A. Stellen Sie den Wasserenthärter ein.
B. Geben Sie 1 Liter Wasser in den Salzbehälter und füllen Sie dann das Salz ein.
C. Befüllen Sie den Klarspüler-Behälter.
D. Füllen Sie Reinigungsmittel ein.

A. Wasserenthärter

Der Wasserenthärter muss manuell mit der Wasserhärteanzeige eingestellt werden. Der Wasserenthärter dient dazu, Mineralien und Salze, die einen schädigenden oder nachteiligen Effekt auf den Betrieb des Gerätes haben würden, aus dem Wasser zu entfernen. Je höher der Anteil der Mineralien und Salze in Ihrem Wasser ist, desto härter ist Ihr Wasser. Der Wasserenthärter muss gemäß der Härte des Wassers in Ihrem Wohngebiet eingestellt werden. Ihre lokale Wasserbehörde kann Ihnen den Härtegrad Ihres Wassers mitteilen.

Einstellung des SalzverbrauchsEinstellung des Salzverbrauchs

Der Salzverbrauch des Geschirrspülers kann gemäß Ihr er Wasserhärte eingestellt werden. Auf diese Weise kann der Salzverbrauch optimal reguliert werden.

Befolgen Sie die nachfolgend aufgeführten Schritte, um den Salzverbrauch einzustellen.

1. Schalten Sie das Gerät ein.
2. Halten Sie die Start/Pause-Taste innerhalb der ersten 60 Sekunden für ca. 5 Sekunden gedrückt.
3. Durch Drücken der Start/Pause-Taste kann die Wasserhärte entsprechend Ihrer lokalen Umgebung verändert werden. Das Display zeigt Ihnen die Einstellung an: H1->H2->H3->H4->H5->H6; (siehe nachstehende Tabelle).
4. Einige Sekunden nach Beendigung Ihrer Wahl erlischt die Anzeige und die Wasserhärte ist automatisch gespeichert oder beenden Sie das Setup durch Drücken der Ein-/AUS-Taste.

Es werden folgende Einstellungen empfohlen:

Wasserhärte				Display-Anzeige	Salzverbrauch (Gramm/Zyklus)
°dH °fH	°Clark mmol/l
0 - 5 0 -	9 0 - 6 0 -	0.94 H1 0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2	9
12 - 17	21 - 30	15 - 21	2.1 – 3.0	H3	12
18 - 22	31 - 40	22 - 28	3.1 – 4.0	H4	20
23 - 34	41 - 60	29 - 42	4.1 – 6.0	H5	30
35 - 55	61 - 98	43 - 69	6.1 – 9.8	H6	60

i HINWEIS:

°dH: deutscher Härtegrad = 1.25 mmol/l

°fH: französischer Härtegrad = 0.178 mmol/l

°Clark: britischer Härtegrad = 1.78 mmol/l

Werkseinstellung: H4 (EN 50242)

Wenden Sie sich an Ihren lokalen Wasserversorger, wenn Sie Informationen über die Härte Ihres Wassers benötigen.

Wasserenthärtungsvorrichtung

Die Wasserhärte ist regional unterschiedlich. Wenn hartes Wasser im Geschirrspüler verwendet wird, bilden sich Ablagerungen auf dem Geschirr und den Küchenutensilien.

Das Gerät ist mit einer Wasserenthärtungsvorrichtung ausgerüstet, die mittels eines Salzbehälters Kalk und Mineralien aus dem Wasser entfernt.

B. Einfüllen von Salz in den Salzbehälter

Der Salzbehälter befindet sich unter dem unteren Geschirrkorb und muss wie nachfolgend beschrieben, befüllt werden:

ACHTUNG:

- Verwenden Sie nur Salze, die speziell für die Verwendung in Geschirrspülern hergestellt wurden! Jedes andere Salz, das nicht speziell für die Verwendung in Geschirrspülern hergestellt wurde,

insbesondere Tafelsalz, kann die Wasserenthärtungsvorrichtung beschädigen. Für Schäden, die durch die Verwendung von ungeeignetem Salz entstanden sind, gibt der Hersteller keine Garantie und ist nicht für entstandene Schäden haftbar zu machen.

- Erst vor dem Beginn eines der vollständigen Spülprogramme mit Salz füllen. Dadurch wird verhindert, dass Salzkristalle oder verschüttetes Salzwasser für längere Zeit auf dem Boden des Geschirrspülers bleiben und dort Korrosionsschäden verursachen.

A. Nehmen Sie den unteren Geschirrkorb heraus und schrauben Sie den Deckel des Salzbehälters ab (Abb. 1)Abb. 1
B. Füllen Sie vor der ersten Verwendung 1 Liter Wasser in den Salzbehälter Ihres Geschirrspülers.
C. Stecken Sie das Ende des (mitgelieferten) Trichters in die Öffnung und geben Sie ca. 1,5 kg Salzhinein. Es ist normal, wenn dabei eine kleine Menge Wasser aus dem Behälter kommt (Abb. 2Abb. 2
D. Schrauben Sie nach dem Befüllen des Behälters den Deckel im Uhrzeigersinn wieder zu.
E. Normalerweise schaltet sich die Salzwarnleuchte sofort, spätestens jedoch nach 2-6 Tagen nach Befüllen des Salzbehälters aus.
F. Unmittelbar nach Befüllen des Salzbehälters mit Salz sollte ein Spülprogramm gestartet werden (wir empfehlen ein kurzes Programm). Anderenfalls können das Filtersystem, die Pumpe oder andere wichtige Teile des Gerätes von Salzwasser beschädigt werden. Dies wird nicht von der Garantie abgedeckt.

i HINWEISWEIS

• Der Salzbehälter darf nur nachgefüllt werden, wenn die Salzwarnleuchte im Bedienfeld aufleuchtet. Je nachdem wie gut sich das Salz auflöst, kann die Salzwarnleuchte weiterleuchten, obwohl der Salzbehälter gefüllt ist. Wenn sich im Bedienfeld keine Salzwarnleuchte befindet (bei einigen Modellen), können Sie anhand der Anzahl der abgelaufenen Spülvorgänge den Zeitpunkt für die Salznachfüllung schätzen.
• Wenn Salz verschüttet wurde, sollte das Schnellprogramm oder Einweichprogramm durchlaufen, um das überschüssige Salz zu entfernen.

C. Befüllen des Klarspüler-Behälter-Behälkärspüler

Der Klarspüler wird während des letzten Spülvorgangs eingesetzt, um die Bildung von Wassertropfen, die Flecken und Streifen auf Ihrem Geschirr hinterlassen können, zu verhindern. Außerdem fördert der Klarspüler den Trocknungsprozess, indem er ein Abperlen des Wassers vom Geschirr ermöglicht. Ihr Geschirrspüler wurde für die Verwendung von flüssigen Klarspülern konstruiert. Der Klarspüler-Behälter befindet sich in der Tür neben dem Reinigungsmittel-Behälter. Zum Öffnen des Behälters

öffnen Sie den Deckel, und geben Sie Klarspüler hinein, bis die Füllstandsanzeige vollständig schwarz wird. Es passen etwa 110 ml Klarspüler in den Klarspülerbehälter.

Funktion des KlarspülersFunktion des Klarspülers

Der Klarspüler wird automatisch während des letzten Spülvorgangs zugegeben; er ermöglicht eine gründliche Spülung sowie eine flecken- und streifenfreie Trocknung.

ACHITUNG:ACHTUNG:

Verwenden Sie nur Qualitäts-Klarspüler für Geschirrspüler. Befüllen Sie den Klarspüler-Behälter niemals mit irgendwelchen anderen Substanzen (z. B. Geschirrspülmittel, flüssige Reinigungsmittel). Dadurch kann das Gerät beschädigt werden.

Zeitpunkt zum Nachfüllen des Klarspüler-Bepälters-Behälterbfüllen des Klarspüler

Solange die Klarspüler-Warnleuchte im Bedienfeld nicht aufleuchtet, können Sie die Menge des verbleibenden Klarspülers an der optischen Füllstandsanzeige "C" neben dem Deckel abschätzen.

Wenn der Klarspüler-Behälter voll ist, ist die Anzeige vollständig dunkel. Wenn die Menge an Klarspüler zurückgeht, wird die Größe des dunklen Punktes kleiner. Der Füllstand des Klarspüler-Behälters darf nicht unter 1/4 fallen.

Wenn die Menge an Klarspüler abnimmt, ändert sich die Größe des schwarzen Punktes auf der Klarspüler-Füllstandsanzeige wie unten dargestellt.

voll

^3/_4 voll

12 voll

¼ voll - Nachfüllen, um Fleckenbildung zu vermeiden

leer

1. Drehen Sie zum Öffnen des Behälters den Deckel gegen den Uhrzeigersinn in die geöffnete Stellung (Pfeil nach oben) und entnehmen Sie den Deckel.
2. Geben Sie Klarspüler in den Behälter; achten Sie dabei darauf, den Behälter nicht zu überfüllen.
3. Setzen Sie den Deckel in der geöffneten Stellung wieder auf und drehen Sie den Deckel im Uhrzeigersinn in die geschlossene Stellung (Pfeil nach rechts).

i HINWEIS:

• Entfernen Sie während des Nachfüllens verschütteten Klarspüler mit einem saugfähigen Tuch, um ein übermäßiges Schäumen beim nächsten Spülgang zu vermeiden.
• Vergessen Sie nicht, vor dem Schließen der Geschirrspültür den Deckel wieder aufzusetzen.

Einstellung des Hebels (Spülen)Einstellung des Hebels (Spülen)

Stellen Sie den Habel ein (Spülen)

Der Klarspülmittelbehälter hat vier oder sechs Einstellungen. Beginnen Sie immer mit der Einstellung "4". Wenn sich Flecken bilden und das Geschirr schlecht trocknet, erhöhen Sie die Menge des freigesetzten Klarspülers, indem Sie den Deckel des Behälters abnehmen und drehen Sie den Schalter auf "5". Wenn sich dann immer noch Flecken bilden oder das Geschirr schlecht trocknet, drehen Sie den Schalter auf die nächste Stufe, bis Ihr Geschirr fleckenfrei ist. Die empfohlene Einstellung ist "4" (die Werkseinstellung ist "4").

i HINWEISWEIS

• Erhöhen Sie die Dosis, wenn sich nach dem Spülen Wassertropfen oder Kalkflecken auf dem Geschirr befinden sollten.
• Verringern Sie die Dosis, wenn sich auf dem Geschirr weißlich, klebrige Flecken bilden oder sich auf Ihren Gläsern oder Messern ein bläulicher Film bildet.

D. Funktion des Reinigungsmittels D. Funktion des Reinigungsmittels

Die Reinigungsmittel mit ihren chemischen Zusätzen sind dazu erforderlich, Schmutz zu zersetzen und aus der Geschirrspülmaschine zu entfernen. Die meisten handelsüblichen, qualitativ hochwertigen Reinigungsmittel sind für diesen Zweck geeignet.

Reinigungsmittel

Es gibt 3 Sorten Reinigungsmittel:

1. mit Phosphat und mit Chlor 2. mit Phosphat und ohne Chlor 3. Phosphatfrei und chlorfrei Normalerweise sind neue, pulverförmige Reinigungsmittel phosphatfrei. In diesem Fall ist die Wasserenthärtungsfunktion des Phosphates nicht gegeben. In diesem Fall empfehlen wir, Salz in den Salzbehälter zu füllen, auch wenn die Härte des Wassers nur 6°dH beträgt. Falls Reinigungsmittel ohne Phosphat verwendet werden, treten bei Verwendung von hartem Wasser häufig weiße Flecken auf Tellern und Gläsern auf. Verwenden Sie in diesem Fall mehr Reinigungsmittel, um bessere Spül- und Reinigungsergebnisse zu erzielen. Chlorfreie Reinigungsmittel haben nur eine geringe Bleichwirkung. Kräftige und farbige Flecken werden nicht vollständig entfernt. Verwenden Sie in diesem Fall bitte ein Spülprogramm mit einer höheren Temperatur.

ACHTUNG:

Verwenden Sie in Ihrem Gerät niemals Seife, Waschmittel für Textilien oder Handwaschmittel.

Konzentriertes Reinigungsmittel

Je nach ihrer chemischen Zusammensetzung können Reinigungsmittel in zwei Hauptarten unterteilt werden:

• herkömmliche Alkali-Reinigungsmittel mit ätzenden Bestandteilen
• Reinigungsmittel mit niedrigen Alkali-Konzentrationen und natürlichen Enzymen

Die Verwendung “normaler” Spülprogramme in Kombination mit konzentrierten Reinigungsmitteln reduziert die Umweltverschmutzung und schont Ihr Geschirr. Diese Spülprogramme sind auf die schmutzlösenden Eigenschaften der Enzyme im konzentrierten Reinigungsmittel speziell abgestimmt. Aus diesem Grund können “normale” Spülprogramme, in denen konzentrierte Reinigungsmittel verwendet werden, die gleichen Reinigungsergebnisse erzielen, die sonst nur mit “Intensivprogrammen” erzielt werden können.

Reinigungstabs Reinigungstabs

Reinigungstabs verschiedener Marken lösen sich unterschiedlich schnell auf. Aus diesem Grund lösen sich während kurzer Spülprogramme einige Reinigungstabs nicht vollständig auf und können daher nicht ihre volle Leistungsfähigkeit erreichen. Verwenden Sie daher lange Spülprogramme wenn Sie Reinigungstabs verwenden, um eine vollständige Entfernung von Reinigungsmittelrückständen sicherzustellen.

Reinigungsmittelbehäligerehälteittelb

Der Behälter muss vor dem Start jedes Spülzyklus gemäß der Anleitung in der Spülzyklustabelle befüllt werden. Ihr Geschirrspüler verwendet weniger Reinigungsmittel und weniger Klarspüler als herkömmliche Geschirrspüler. Normalerweise wird nur ein Esslöffel Reinigungsmittel für einen normalen Spülgang benötigt. Für schmutzigere Geschirrteile wird mehr Reinigungsmittel benötigt. Füllen Sie das Reinigungsmittel erst kurz vor Einschalten des Geschirrspülers ein; anderenfalls kann es feucht werden und sich nicht vollständig auflösen.

Menge des zu verwendenden ReinigungsmittelsMenge des zu verwendenden Reinigungsmittels

• Wenn der Deckel geschlossen ist: Drücken Sie die Freigabetaste. Der Deckel öffnet sich.
• Füllen Sie nur unmittelbar vor einem Spülzyklus Reinigungsmittel ein.
• Verwenden Sie nur Qualitäts-Reinigungsmittel für Geschirrspüler.
• Nach Beendigung des Spülzyklus muss der Reinigungsmittelbehälter leer sein.

WARNING

Reinigungsmittel für Geschirrspüler ist ätzend und von Kindern fernzuhalten.

Ordnungsgemäße Verwendung des Reinigungsmittels

Verwenden Sie nur Reinigungsmittel, das für die Verwendung in Geschirrspülern hergestellt wurde. Lagern Sie das Reinigungsmittel trocken und sauber. Füllen Sie pulverförmige Reinigungsmittel erst dann in den Behälter, wenn Sie einen Spülvorgang durchführen wollen.

Einfüllen des Reinigungsmittels Einfüllen des Reinigungsmittels Füllen Sie den Reinigungsmittel-Behälter mit Reinigungsmittel. Die Markierung zeigt, wie rechts dargestellt, die Dosierstärke an:

A. Kammer für den Hauptspülgang; "MIN" entsprechen etwa 20 g Reinigungsmittel.
B. Kammer für den Vorspülgang für etwa 5 g Reinigungsmittel.

Beachten Sie die Dosierung- und Lagerungsempfehlungen des Herstellers auf der Verpackung des Reinigungsmittels.

Schließen Sie den Deckel und drücken Sie auf ihn, bis er einrastet. Geben Sie bei stark verschmutztem Geschirr eine zusätzliche Dosis Reinigungsmittel in das Fach "BB" für das Reinigungsmittel für die Vorwäsche. Dieses Reinigungsmittel wirkt im Vorspülgang.

• In der Spülprogrammtabelle Spülprogrammtabellenen über die richtige Menge Reinigungsmittel für die jeweiligen Programme.
• Beachten Sie bitte, dass je nach Verschmutzungsgrad und Wasserhärte Unterschiede möglich sind.
• Beachten Sie bitte die Empfehlungen des Herstellers auf der Verpackung des Reinigungsmittels.

Beladen der Geschirrspülmaschinenkörbe Beladen der Geschirrspülmaschine

Empfehlung

• Kaufen Sie nur Küchenutensilien, die als spülmaschinenfest gekennzeichnet sind.
• Verwenden Sie ein mildes Reinigungsmittel, das als „geschirrfreundlich“ beschrieben ist. Falls erforderlich, holen Sie weitere Informationen vom jeweiligen Hersteller des Reinigungsmittels ein.
• Wählen Sie für bestimmte Geschirrteile ein Programm mit niedrigstmöglicher Temperatur.
• Nehmen Sie Gläser und Besteck nicht unmittelbar nach Ende des Programms aus dem Geschirrspüler, um Schäden zu vermeiden.

Die folgenden Besteck- und Geschirrteile sind für das Spülen mit dem Geschirrspüler

Nicht geeignet:

• Bestecke mit Handstücken aus Holz, Porzel- lan oder Perlmutt
• nicht wärmebeständige Kunststoffteile
• ältere Bestecke mit geklebten, nicht temperaturbeständigen Teilen
• verklebte Besteck- oder Geschirrteile
• Zinn- oder Kupfergeschirr
• Kristallgläser
• Rostempfindliche Stahlteile
• Holzbretter

Bedingt geeignet:

• einige Glassorten können nach einer größeren Anzahl von Spülgängen stumpf werden
• Silber- und Aluminiumteile verlieren tendenziell während des Spülens an Farbe
• glasierte Muster können bei häufigem Spülen ausbleichen

Vorsicht vor und nach dem Beladen der Geschirrspülkörbe Vorsicht vor und nach dem Beladen der Geschirrspülkörbe

i HINWEISWEIS

Beachten Sie die folgenden Richtlinien, um mit Ihrem Geschirrspüler beste Reinigungsergebnisse zu erzielen. Die Funktionen und das Aussehen der Geschirr- und Besteckörbe können von Ihrem Modell abweichen.

Entfernen Sie größere Mengen von Speiseresten auf dem Geschirr. Weichen Sie in Pfannen angebrannte Reste auf. Das Vorspülen des Geschirrs unter fließendem Wasser ist nicht erforderlich.

Legen Sie die Geschirrteile in folgender Weise in den Geschirrspüler ein:

• Teile wie Tassen, Gläser, Töpfe/Pfannen usw. mit der Öffnung nach unten einlegen.
• Teile mit Kurven oder Einkerbungen schräg einstellen, so dass das Wasser ablaufen kann.
• Sämtliche Teile so einstellen, dass sie fest stehen und nicht umkippen können.
• Sämtliche Teile so platzieren, dass die Sprüharme während des Spülens frei drehen können.

i HINWEISWEIS

Sehr kleine Teile nicht im Geschirrspüler spülen, da sie aus dem Korb fallen können.

• Hohle Teile wie Tassen, Gläser, Pfannen usw. mit der Öffnung nach unten einstellen, so dass sich kein Wasser in dem Teil oder in Vertiefungen sammeln kann.
• Geschirr- und Besteckteile nicht ineinander liegend oder einander überdeckend einstellen.
• Gläser dürfen sich nicht berühren, anderenfalls können sie beschädigt werden.
• Große Teile, die schwer zu reinigen sind, in den unteren Korb einlegen.
• In den oberen Korb empfindlichere und leichtere Geschirrteile wie Gläser, Kaffee- und Teetassen einstellen.
• Messer mit langen Klingen, die hochkant eingestellt werden, stellen eine Gefahr dar!
• Lange und/oder scharfe Besteckteile wie Tranchiermesser müssen waagerecht in die Besteckschublade gelegt werden.
• Bitte überladen Sie Ihren Geschirrspüler nicht. Anderenfalls besteht das Risiko unzureichender Spülergebnisse und hoher Energieverbräuche.

Herausnehmen des GeschirrsHerausnehmen des Geschirrs

Um ein Herabtropfen von Wasser vom oberen in den unteren Korb zu vermeiden, empfehlen wir, erst den unteren Korb und dann den oberen Korb zu entleeren.

Methoden zum Beladen von NormgeschirrMethoden zum Beladen von Normgeschirr

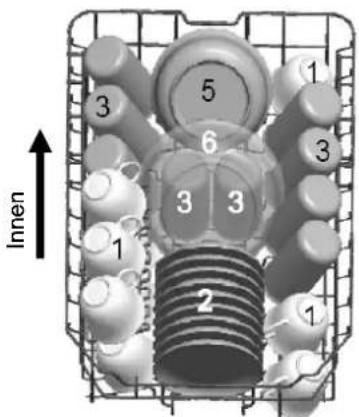

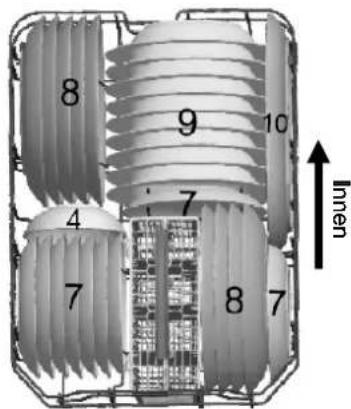

Beladen des oberen KorbesBeladen des oberen KorbBeladen des unteren Korbes

Im oberen Korb können empfindlichere und leichtere Geschirrteile wie z. B. Gläser, Kaffee- und Teetassen, Teller, kleine Schüsseln und flache Pfannen eingestellt werden (solange diese nicht zu schmutzig sind). Geschirrteile und Kochgeschirr so einstellen, dass sie nicht vom Wasserstrahl bewegt werden. 8 Wir empfehlen, größere und schwer zu reinigende Geschirrteile, wie z. B. Töpfe, Pfannen, Topfdeckel, Servierteller und Schüsseln, wie unten gezeigt in den unteren Korb einzuräumen. Dabei sollten Servierteller und Topfdeckel außen in die Gestelle eingestellt werden, um die Rota-

tion des Sprüharmes nicht zu behindern.

1 Tassen
2 Untertassen
3 Gläser
4 kleine Schüssel
5 mittlere Schüssel
6 große Schüssel
7 Dessertteller
8 Essteller
9 Suppenteller
10 Ovale Schale

Bitte beachten Sie:

• Töpfe, Servierschüsseln usw. immer mit der Öffnung nach unten einstellen.
• Tiefe Töpfe geneigt einstellen, damit das Wasser herausfließen kann.
• Der untere Korb ist mit klappbaren Stiften versehen, so dass auch größere oder mehrere Töpfe und Pannen eingestellt werden können.

Einstellung des obEinstKorbestes Korbes

Die Höhe des oberen Korbes kann eingestellt werden, um mehr Platz für größere Gegenstände im oberen/unteren Korb zu schaffen. Die Einstellung erfolgt, indem die Räder in unterschiedlichen Höhen der Schienen angebracht werden. Lange Gegenstände, Servierbesteck, Salatbesteck und Messer sollten so auf die Tassenablage gelegt werden, dass sie nicht die Drehung der Sprüharme behindern.

Untere Position

Klappbare Tassenablage Klappbare Tassenablage Zum Einräumen großer Geschirrteile, können die Tassenträger zurückgeklappt werden.

Klappbare Stifte im unteren Gklappbare Stiftenkont unteren G Um eine bessere Stapelung von Töpfen und Pfannen zu erreichen, können die Stifte nach unten geklappt werden.

Bestecke gehören in den Besteckkorb mit den Griffen nach unten. Wenn der Besteckkorb über seitliche Klappen verfügt, sollte das Besteck einzeln in die entsprechenden Schlitze eingeordnet werden.

Um Ihre persönliche Sicherheit und ein hervorragendes Spülergebnis sicherzustellen, stellen Sie Besteck auf folgende Weise in den Besteckkorb ein:

• Die Besteckteile dürfen nicht aneinander kleben.
• Die Besteckteile werden mit dem Handstück nach unten einsortiert.

1 Suppenlöffel 5 Dessertlöffel

2 Gabeln 6 Servierlöffel

3 Messer 7 Serviergabeln

4 Teelöffel 8 Soßenlöffel

- Verhindern Sie, dass das Besteck auf der Unterseite hervorsteht.

- Messer und andere möglicherweise gefährliche Besteckteile müssen mit dem Handstück nach oben eingestellt werden.

- Besonders lange Utensilien waagerecht im oberen Geschirrkorb eingeordnet werden.

Starten eines SpülprogrammsStarten eines Spülprogramms

Spülprogramm: Spülbetragterne

i HINWEISWEIS Symbol bedeutet: In den Klarspüler-Behälter ist Klarspüler einzufüllen.

Programm	Programmauswahl-Information	Programm-Beschreibung	Reinigungs-mittelVor/Haupt	Lauf-zeit(Mln.)	Energie(kWh)	Wasser(L)	Klar-spüler
Intensiv	Für stark ver-schmutztes Ge-schirr und einge-trockneten Speise-resten.	Vorspülen (50°C)Hauptspülen (65°C)Spülen (65°C)Trocknen	5/22 g(oder Tab)	160	1,3	16
Normal	Für normal ver-schmutztes Ge-schirr, täglicheAnwendung.	Vorspülen (45°C)Hauptspülen (55°C)Spülen (65°C)Trocknen	5/22 g(oder Tab)	175	1	12
ECO(*EN 50242)	Für normal ver-schmutztes Ge-schirr.	VorspülenHauptspülen (50°C)Spülen (65°C)Trocknen	5/22 g(oder Tab)	180	0,69	9
—Glas	Für leicht ver-schmutztes Ge-schirr und Glas.	VorspülenHauptspülen (40°C)Spülen (60°C)Trocknen	5/22 g	110	0,75	12
Express	Für leicht ver-schmutztes Ge-schirr.	Vorspülen (50°C)Hauptspülen (65°C)Spülen (55°C)Trocknen	5/22 g	60	0,85	9
Programmgram	Programmauswahram Informationnormation	ProgrammProgramn Beschreibung	ReinigungsmittelmittelBeschreibungVor/Haupt	kauf-zeit(Min.)	Energie(kWh)	Wasser(L)	Klar-spülerspüler
Schnell	Schneller Spülgang für leicht ver-schmutztes Ge-schirr.	Hauptspülen (40°C)Spülen (45°C)	20 g	40	0,55	10
Einwei-chen	Um Geschirr zu spülen, das Sie später an diesem Tag spülen wollen.	Vorspülen		8	0,01	3,5

i HINWEIS:

*EN 50242: dieses Programm ist das Testprogramm. Information für den Vergleichbarkeitstest wie folgt:
- Kapazität: 9 Gedecke
- Position des oberen Korbes: obere Räder auf Schienen
- Klarspüler-Einstellung: 6
- Leistungsaufnahme im Aus-Zustand: 0,45 W

unausgeschalteten Zustand: 0,49 W

Einschalten des Gerätes

Starten eines Spülprogramms

• Ziehen Sie den oberen und den unteren Korb heraus, stellen Sie das Geschirr ein und schieben Sie die Körbe zurück. Es wird empfohlen, zuerst den unteren Korb und dann den oberen Korb zu beladen (siehe Beladen der Geschirrspülmaschinenkörbe).
• Füllen Sie Reinigungsmittel ein (siehe Vor der Erstinbetriebnahme).
• Stecken Sie den Netzstecker in die Netzsteckdose. Stromversorgung: 220-240 VAC/50 Hz, Steck-dose: 10 A, 250 VAC. Die Wasserversorgung muss bis zum Höchstdruck geöffnet sein.
• Schließen Sie die Tür und drücken Sie die EIN/AUS-Taste.
• Drücken Sie die Programmtaste; das Spülprogramm ändert sich in folgender Reihenfolge:

Intensiv>Normal>Eco>Glas->Express>Schnell>Einweichen

Wenn ein Programm gewählt wurde, leuchtet die entsprechende Kontrollleuchte auf. Drücken Sie dann die Start/Pause-Taste und der Geschirrspüler startet.

i HINWEIS:

Wenn Sie die Start/Pause-Taste während eines laufenden Programms drücken, stoppt das Gerät. Die Anzeige "888" im Display blinkt nicht mehr und der Summer gibt einmal pro Minute ein akustisches Signal aus, bis die Start/Pause-Taste wieder gedrückt wird. Der Spülgang wird fortgesetzt.

ProgrammänderungProgrammänderung

Voraussetzung: Voraussetzung:

• Ein laufender Spülzyklus kann nur geändert werden, wenn er erst kurze Zeit gelaufen ist. Anderenfalls wurde möglicherweise schon Reinigungsmittel freigesetzt und das Gerät hat möglicherweise bereits Spülwasser abgelassen. Wenn dies der Fall ist, muss der Reinigungsmittel-Behälter neu befüllt werden (siehe Einfüllen des Reinigungsmittel) Einfüllen des Reinigungsmittel
• Drücken Sie die Start/Pause-Taste länger als 3 Sekunden. Das Gerät geht in einen Standby-Zustand über, in dem Sie das Programm auf die gewünschte Zykluseinstellung umprogrammieren können (siehe Starten eines Spülprogramms)Starten eines Spülprogramms

- Das Display zeigt Ihnen den Zustand des Geschirrspülers an:

a) Displayanzeige =;== Standby-Modus
b) Displayanzeige H:MM (blinkt nicht) Pause
c) Displayanzeige H:MM (blinkt) Arbeitsprozess

i HINWEIS:

Wenn Sie die Tür während eines laufenden Programms öffnen, hält das Gerät an. Die Anzeige "888" im Display blinkt nicht mehr und der Summer gibt einmal pro Minute ein akustisches Signal aus, bis die Tür wieder geschlossen wird. 10 Sekunden nach Schließen der Tür läuft das Gerät weiter.

Geschirrteile vergessen einzuräumen?

Vergessene Geschirrteile können solange der Reinigungsmittel-Behälter noch nicht geöffnet hat, eingeräumt werden.

1. Drücken Sie die Start/Pause-Taste.
2. Stellen Sie vergessene Geschirrteile ein.
3. Öffnen Sie die Tür etwas, um den Spülvorgang anzuhalten.
4. Schließen Sie die Tür.
5. Sobald die Sprüharme angehalten haben, können Sie die Tür vollständig öffnen.
6. 10 Sekunden nach Drücken der
   Start/Pause-Taste läuft der Geschirrspüler wieder an.

Am Ende des Spülprogramms

Wenn das Spülprogramm zu Ende ist, ertönt der Summer des Geschirrspülers 8 Sekunden lang; danach schaltet sich das Gerät ab.

Ausschalten des Geschirrspülers

Die Programmleuchte ist aus, wenn das Programm beendet ist.

• Schalten Sie den Geschirrspüler aus, indem Sie die EIN/AUS-Taste drücken.
  • Wasserversorgung schließen!

Öffnen Sie die Tür vorsichtigÖffnen Sie die Tür vorsichtig

Heiße Geschirrteile sind stoßempfindlich. Lassen Sie die Geschirrteile daher etwa 15 Minuten abkühlen, bevor Sie sie aus dem Gerät nehmen. Öffnen Sie die Geschirrspültür und warten Sie etwa 15 Minuten bevor Sie den Geschirrspüler entladen; anderenfalls sind das Geschirr und die Küchenutensilien noch sehr heiß und bruchempfindlicher. Außerdem trocknen sie dann besser.

Entladen des Geschirrspäderspäder Geschirr

Es ist normal, dass der Geschirrspüler innen nass ist. Entleeren Sie erst den unteren, dann den oberen Korb. Dadurch wird vermieden, dass Wasser vom oberen Korb auf die Geschirrteile im unteren Korb tropft.

WARNING:WARNUNG:

Es ist gefährlich die Tür während des Spülvorgangs zu öffnen, es besteht Verbrücksungsgefahr!hungsgefahr!

Wartung und ReinigungWartung und Reinigung

FiltersystemFiltersystem

Der Filter verhindert, dass größere Mengen an Speiseresten oder Fremdkörper in das Spülsystem gelangen. Die Reste können den Filter blockieren; in diesem Fall müssen sie entfernt werden.

Das Filtersystem besteht aus einem Grobfilter, einem flachen Hauptfilter und einem feinen Mikrofilter.

Hauptfilter 1

In diesem Filter aufgefangene Lebensmittel- und Schmutzpartikel werden von einem Spezialstrahl auf dem unteren Sprüharm pulverisiert und über den Wasserablauf ausgespült.

Grobfilter 2

Größere Gegenstände wie Knochenstücke oder Glasscherben, die den Abfluss blockieren könnten, werden im Grobfilter aufgefangen. Um diese Gegenstände aus dem Filter zu entfernen, drücken Sie leicht auf den Deckel dieses Filters und nehmen Sie ihn ab.

Feinfilter 3

Dieser Filter fängt Schmutz und Lebensmittelreste im Sumpfbereich und verhindert, dass sich diese Verschmutzungen während des Spülzyklus wieder auf den Geschirrteilen absetzen.

Filterbaugruppe

Der Filter beseitigt Lebensmittelpartikel aus dem Waschwasser und ermöglicht so dessen Wiederverwendung für den Spülzyklus. Um beste Leistungen und Ergebnisse zu erzielen, muss der Filter regelmäßig gereinigt werden. Aus diesem Grund ist es vorteilhaft, größere im Filter aufgefangene Lebensmittelpartikel nach jedem Spülzyklus durch Ausspülen des halbrunden Filters und des Behälters unter fließendem Wasser zu entfernen. Ziehen Sie den Behältergriff nach oben, um den Filtereinsatz herauszuziehen.

• Der Geschirrspüler darf niemals ohne Filter betrieben werden.
• Ein unsachgemäßes Einsetzen des Filters kann die Leistung des Gerätes herabsetzen und Geschirrteile und Küchenutensilien beschädigen.

i HINWEISWEIS

Zum Herausziehen der Filtereinheit nachstehende Schritte in der Reihenfolge 1-2 durchführen; zum Wiedereinsetzen der Filtereinheit die Schritte in der Reihenfolge 2-1 durchführen.

1

2

Schritt 1: Filter gegen den Uhrzeigersinn drehen. Schritt 2: Filtereinheit herausdrehen.

• Prüfen Sie nach jeder Verwendung des Geschirrspülers die Filter auf Verstopfungen.
• Nach Abschrauben der Filtereinheit können Lebensmittelreste und die Filter unter fließendem Wasser gereinigt werden.

△ ACHITUNG:

Das gesamte Filtersystem muss einmal pro Woche gereinigt werden.

Reinigen des Filters

Verwenden Sie zur Reinigung des Grob- und des Feinfilters eine Reinigungsbürste. Setzen Sie die Filterteile wie in der Abbildung auf der letzten Seite dargestellt zusammen und setzen Sie die gesamte Gruppe wieder in den Geschirrspüler ein; dazu positionieren Sie den Filter in die Vorrichtung und drücken ihn dann nach unten.

△ ACHHTWNG:

Die Filter nicht zum Reinigen ausklopfen. Sie können sich sonst verformen, was die Reinigungsleistung des Geschirrspülers vermindern kann.

Pflege des Geschirrspülers

• Das Bedienfeld kann mit einem leicht angefeuchteten Tuch gereinigt werden. Nach dem Reinigen gründlich abtrocknen.
• Verwenden Sie für die Außenflächen eine gute Gerätepolitur.
• Verwenden Sie an keinem Teil des Geschirrspülers scharfe Gegenstände, Scheuerpads oder aggressive Reiniger.

Reinigung der Tür

Zum Reinigen der Türdichtung verwenden Sie nur ein weiches, mit warmem Wasser angefeuchtetes Tuch. Vermeiden Sie die Anwendung von Sprühreinigern, da diese zum Eindringen von Wasser in die Türverriegelung und in elektrische Komponenten führen können.

• Verwenden Sie zum Reinigen der Türverkleidung keine Sprühreiniger, da diese die Türverriegelung und elektrische Bauteile beschädigen können.
• Scheuernde Reinigungsmittel und einige Papiertücher dürfen nicht verwendet werden, da sie Kratzer oder Flecken auf der Edelstahloberfläche hinterlassen können.

Schutz gegen Gefrieren Schutz gegen Gefrieren

Schützen Sie den Geschirrspüler im Winter gegen Frostschäden. Führen Sie nach jedem Spülzyklus folgendes durch:

1. Unterbrechen Sie die Stromversorgung zum Geschirrspüler.
2. Schließen Sie die Wasserversorgung und nehmen Sie den Wasserzulaufschlauch vom Wasserventil ab.
3. Lassen Sie das Wasser aus dem Zulaufschlauch und aus dem Wasserventil ab (Verwenden Sie einen Auffangbehälter für das ablaufende Wasser).
4. Schließen Sie den Zulaufschlauch wieder an das Wasserventil an.
5. Nehmen Sie den Filter aus dem Boden der Wanne heraus und entfernen Sie das Wasser im Sumpf mit einem Schwamm.

i HINWEISWEIS

Wenn Ihr Geschirrspüler eingefroren ist, wenden Sie sich bitte an den Kundendienst.

Reinigung der Sprüharme

Die Sprüharme müssen regelmäßig gereinigt werden, da die Wasserenthärtungschemikalien die Düsen und die Lager des Spürharmes verstopfen können. Zum Entfernen des oberen Sprüharmes die Mutter im Uhrzeigersinn abschrauben und den Arm abnehmen.

Zum Abnehmen des unteren Sprüharmes den Sprüharm nach oben abziehen.

Die Arme in warmem Seifenwasser waschen; dabei die Düsen mit einer weichen Bürste reinigen. Gründlich abspülen und wieder einbauen.

Erhalten eines guten Betriebszustandes Ihres Geschirrspülers

- Nach jedem Spülen

Schließen Sie nach jedem Spülvorgang die Wasserversorgung zum Gerät und lassen Sie die Tür leicht geöffnet, damit keine Feuchtigkeit und keine Gerüche im Gerät verbleiben.

- Netzstecker ziehen

Vor der Durchführung von Reinigungs- oder Wartungsarbeiten immer den Netzstecker aus der Netzsteckdose ziehen.

- Bei Nichtverwendung über einen längeren Zeitraum

Es wird empfohlen, einen Spülzyklus mit leerem Geschirrspüler zu fahren, anschließend den Netzstecker zu ziehen, die Wasserversorgung zu trennen und die Tür des Gerätes leicht geöffnet zu lassen. Auf diese Weise werden die Türdichtungen geschont und es können sich im Gerät keine Gerüche bilden.

- Keine Lösungenmitteloddersbehauende Reinkeine Versetzern des Gerätes Versetzen des Gerätes

gungsmittel gungsmittel

Zum Reinigen der Außenflächen und der Gummiteile des Geschirrspülers keine Lösungsmittel oder scheuernde Reinigungsmittel verwenden. Verwenden Sie ausschließlich ein mit warmem Seifenwasser angefeuchtetes Tuch. Zum Entfernen von Flecken von Innenflächen ein mit etwas Essig angefeuchtetes Tuch oder ein spezielles Produkt für die Reinigung von Geschirrspülern verwenden.

Wenn das Gerät bewegt werden muss, versuchen Sie es in vertikaler Position zu tragen. Falls unbedingt erforderlich, kann das Gerät auf der Rückseite liegend bewegt werden.

- Dibhungen

In den Dichtungen klebende Speisereste sind häufig die Ursache für die Bildung unangenehmer Gerüche. Eine regelmäßige Reinigung mit einem feuchten Schwamm verhindert dies.

Installationsanweisung

WARNUNG:

• Die Montage von Rohren und elektrischen Ausrüstungen darf nur durch Fachpersonal erfolgen.
- Schalten Sie vor der Installation des Geschirrspülers die Stromzufuhr ab. Anderenfalls besteht Lebensgefahr sowie Stromschlaggefahr.

Positionierung des Gerätes

Positionieren Sie das Gerät an den gewünschten Aufstellungsort. Die Rückseite des Gerätes sollte zur Wand stehen, und die Seiten sollten an angrenzenden Unterbauten oder Wänden stehen. Der Geschirrspüler ist mit Wasser-Zu- und -Ablaufschläuchen ausgerüstet, die rechts oder links vom Gerät verlegt werden können, um eine ordnungsgemäße Installation sicherzustellen.

Ausrichten des Gerätes

Wenn das Gerät zum Ausrichten aufgestellt worden ist, kann die Höhe über die Einstellschrauben an den Füßen verändert werden. Auf keinen Fall sollte das Gerät mehr als 2° geneigt werden.

Wasseranschluss

• Das Gerät muss mit einem neuen Anschluss-Set am Wasserhahn angeschlossen werden, der eine separate Abstellmöglichkeit hat. Keine alten Anschluss-Sets wiederverwenden.
• Der Wasserdruck muss zwischen 0,04 MPa und 1 MPa betragen. Ist der Druck geringer, so wenden Sie sich bitte an unseren Kundendienst oder einen Fachmann.

1. Wickeln Sie den Zulaufschlauch vollständig auf der Rückseite des Geschirrspülers ab.
2. Schrauben Sie den Wasserzulauf am Wasserhahn mit 3/4"-Gewinde an.
3. Drehen Sie das Wasser voll auf, bevor Sie den Geschirrspüler in Betrieb nehmen.

Hinweise zum Zulaufschlauch-Sicherheitssystem

Der Wasserzulauf ist doppelwandig. Dieses System garantiert die Absperrung des Wasserzulaufs bei Undichtigkeit des inneren Schlauches. Die Abschaltung des Wasserzulaufs führt über einen elektronischen Kontakt.

Abnehmen des Wasserzulaufschlauchs von der Wasserversorgung Abnehmen des Wasserzulaufschlauchs von der Wa

1. Sperren Sie den Zulaufhahn ab.
2. Schrauben Sie den Sicherheits-Wasserzulaufschlauch vom Wasserhahn ab.

Kaltwasseransch Kaischaueransc

Schließen Sie den Kaltwasser-Zulaufschlauch an ein Anschlussstück mit 3/4"-Gewinde an; achten Sie dabei auf festen Sitz. Wenn die Wasserrohre neu sind oder längere Zeit nicht verwendet wurden, lassen Sie Wasser ablaufen, bis das nachströmende Wasser klar ist. Diese Vorsichtsmaßnahme ist erforderlich, um ein Verstopfen des Wasserzulaufs und Schäden am Gerät zu vermeiden.

WARNING:WARNUNG:

Um zu vermeiden, dass Wasserdruck im Zulaufschlauch verbleibt, schließen Sie nach der Verwendung den Haupthahn.

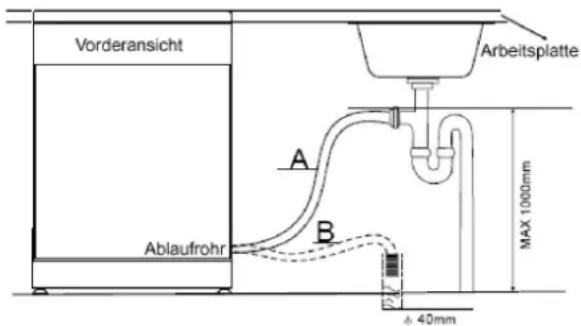

Anschluss des SiphonsAnschluss des Siphons

Führen Sie den Ablaufschlauch in einen Ablauf mit einem Mindestdurchmesser von 40 mm ein oder lassen ihn in den Ausguss laufen, wobei Sie darauf achten müssen, dass er nicht verbogen oder gequetscht wird. Der Abwasseranschluss muss sich in einer Höhe von 1000 mm (max.) vom Boden des Waschraums befinden. Der Wasserablaufschlauch ist mit einer Schlauchschelle zu sichern.

Bringen Sie den Ablaufschlauch auf Die Werte AdefeABlaufschlauch auf

Ablassen überschüssigen Wassers aus den Schläuchen

Wenn der Ablauf 1000 mm über dem Fußboden liegt, kann das überschüssige Wasser in den Schläuchen nicht direkt in den Ablauf abgelassen werden. In diesem Fall muss das überschüssige Wasser aus den Schläuchen in eine Schüssel oder einen geeigneten Behälter abgelassen werden, der unterhalb des Ablaufs steht.

Wasserablauf

Schließen Sie den Wasserablaufschlauch an. Der Ablaufschlauch muss ordnungsgemäß angeschlossen werden, um Wasserundichtigkeiten zu vermeiden. Der Wasserablaufschlauch darf nicht geknickt oder gequetscht sein.

Verlängerungsschlauch Verlängerungsschlauch

Wenn Sie eine Verlängerung für den Ablaufschlauch benötigen, verwenden Sie nur einen ähnlichen Schlauch. Er darf nicht länger als 4 Meter sein; anderenfalls kann der Reinigungseffekt des Geschirrspülers reduziert werden.

Stromanschluss Stromanschluss

WARNUNG WARNUNG

Zu Ihrer persönlichen Sicherheit:

• Mit diesem Gerät kein Verlängerungskabel und keinen Adapterstecker verwenden.
• Unter keinen Umständen den Erdanschluss vom Netzkabel abtrennen oder abschneiden.

Elektrische Anforderungen Elektrische Anforderungen

Auf dem Typenschild finden Sie Informationen über die Anschlussspannung; schließen Sie den Geschirrspüler an eine entsprechende Stromquelle an. Verwenden Sie die geforderte 10 A-Sicherung, eine träge Sicherung oder einen empfohlenen Sicherungsschalter und bieten Sie einen gesonderten Leistungsschutz für dieses Gerät.

Elektrischer Anschluss Elektrischer Anschluss

Spannung und Frequenz der Stromversorgung müssen den Angaben auf dem Typenschild entsprechen. Der Netzstecker danfrmuriimeineordnungsgegenäßgedetete Netzstektköss einigestektkwerten.

Wenn die Netzsteckdose, an die das Gerät angeschlossen werden soll, für den Netzstecker geerdet werden. nicht geeignet ist, ersetzen Sie die Netzsteckdose. Verwenden Sie keine Adapter o. ä., da diese Überhitzungen und Brände verursachen können.

Erdungsanweisungen Erdungsanweisungen

Dieses Gerät muss geerdet werden. Bei einer Störung oder Fehlfunktion verringert die Erdung die Stromschlaggefahr, indem sie einen Weg mit dem geringsten Widerstand für den elektrischen Strom schafft. Dieses Gerät ist mit einem Kabel ausgestattet, das einen Geräteerdeleiter und einen Erdstecker hat. Der Stecker muss in eine passende Steckdose gesteckt werden, die entsprechend den lokalen Gesetzen und Vorschriften installiert und geerdet ist.

WARNING:

• Ein unsachgemäßer Anschluss des Geräte-Erdungskabels kann zu einem elektrischen Schlag führen.
• Wenden Sie sich an einem qualifizierten Elektriker oder einen Kundendienstmitarbeiter, wenn Sie sich nicht sicher sind, ob das Gerät ordnungsgemäß geerdet ist.
• Verändern Sie den mit dem Gerät mitgelieferten Netzanschlussstecker nicht. Wenn der Netzstecker nicht richtig in die Netzsteckdose passt, lassen Sie durch einen qualifizierten Elektriker eine geeignete Netzsteckdose einbauen.

Starten des GeschirrspülersStarten des Geschirrspülers

Vor dem Starten des Geschirrspülers sind folgende Dinge zu prüfen:

• Der Geschirrspüler steht waagerecht und ist ordnungsgemäß befestigt.
  • Das Einlassventil ist geöffnet
  • Die Anschlüsse der Zuleitungen dürfen keine Undichtigkeiten aufweisen.
  • Die Kabel sind fest angeschlossen.
  • Die Stromversorgung ist eingeschaltet.
  • Die Zulauf- und Ablaufschläuche sind gesichert.

- Alle Verpackungsmaterialien und Broschüren müssen aus dem Geschirrspüler herausgenommen sein.

△ ACHTUNG:ACHTUNG:

Dieses Handbuch nach der Installation bitte aufbewahren. Der Inhalt dieses Handbuchs ist für die Anwender sehr hilfreich.

ReparaturenReparaturen

Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs.

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine beschädigte Netzanschlussleitung darf nur von einer Elektrofachkraft ausgewechselt werden.

Störungsbehebung Störungsbehebung

Bevor Steden Kundendienst rufenie den Kundendienst rufen

Sie brauchen den Kundendienst möglicherweise nicht rufen, wenn Sie diese Fehlersuchtabelle lesen.

Problem	ProblemProblem	Mögliche Ursache	Behebung
Technische Probleme	Der Geschirrspüler startet nicht.	Sicherung durchgebrannt oder Sicherungsschalter ausgelöst.	Sicherung ersetzen oder Sicherungsschalter zurücksetzen. Alle Geräte, die sich mit dem Geschirrspüler den gleichen Stromkreis teilen, wegnehmen.
		Stromversorgung ist nicht eingeschaltet.	Das Gerät muss eingeschaltet und die Tür sicher geschlossen sein. Der Netzstecker muss ordnungsgemäß in der Netzsteckdose stecken.
		Wasserdruck ist zu gering.	Die Wasserversorgung muss ordnungsgemäß angeschlossen und die Wasserzufuhr geöffnet sein.
		Die Geschirrspültür ist nicht richtig geschlossen.	Tür fest verschließen und einrasten lassen.
Problem	Problem	Mögliche Ursache	Behebung
Technische Technische Problemeleme	Desh Wasser wird nicht abgepumpt.	Knick im Ablaufschlauch. Ablaufschlauch prüfen.
		Filter verstopft. Grobfilter prüfen.
		Küchenablauf verstopft.	Küchenablauf prüfen, um sicherzustellen, dass das Wasser einwandfrei abfließt. Wenn der Küchenablauf verstopft ist, benötigen Sie möglicherweise einen Klempner anstelle des Kundendienstmitarbeiters.
Allgemeine Allgemeine Problemeleme	Schaum im Spülraum.	Falsches Reinigungsmittel.	Verwenden Sie nur spezielle Geschirrspüler-Reinigungsmittel. Bildet sich Schaum, öffnen Sie das Gerät und lassen ihn verdunsten. Geben Sie 4 L Wasser kaltes Wasser in den Spülraum. Schließen und verriegeln Sie das Gerät und starten Sie dann ein kurzes Spülprogramm, um das Wasser herauszupumpen. Wiederholen Sie den Vorgang falls erforderlich.
		Klarspüler verschüttet.	Verschütteten Klarspüler immer sofort aufwischen.
	Spülraum innen fleckig.	Reinigungsmittel mit Farbstoff wurde verwendet.	Nur Reinigungsmittel ohne Farbstoff verwenden.
	Weißer Film auf Innenflächen.	Mineralien aus hartem Wasser.	Verwenden Sie zur Innenraumreinigung einen feuchten Schwamm mit Reinigungsmittel speziell für Geschirrspüler; tragen Sie dabei Gummihandschuhe.
	Rost oder Flecken auf Besteck.	Die betroffenen Gegenstände sind nicht rostfrei.
		Nach Hinzufügen von Spülsalz wurde ein Programm nicht ausgeführt. Es sind Salzspuren in den Spülzyklus geraten.	Nach dem Hinzufügen von Spülsalz immer ein kurzes Spülprogramm wählen, ohne dass sich Geschirr im Gerät befindet.
		Der Deckel der Wasserenthär- tungsvorrichtung ist locker.	Die Lippe prüfen. Die Befestigung muss ordnungsgemäß sein.
Geräusche Geräusche	Klopfgeräusche im Spülraum.	Ein Sprüharm schlägt gegen den Korb.	Programm anhalten und die Geschirrteile anders anordnen.
	Rattergeräusche im Spülraum.	Geschirrteile liegen lose im Spülraum.	Programm anhalten und Geschirrteile neu anordnen.
	Klopfgeräusche in den Wasser-schläuchen.	Kann durch die Installation oder den Querschnitt der Wasserleitungen hervorgerufen werden.	Dies hat keinen Einfluss auf die Funktion des Gerätes. In Zweifelsfällen wenden Sie sich an einen qualifizierten Klempner.
Problem	Problem Mögliche	Mögliche Ursache Betriebungs-Behebung	Bahebung
UnbefriedUnbefriedgendes Spügendes Spüergebnisergebnis	Teller/Geschirnicht sauber.	Die Teller wurden nicht richtig eingeräumt.	Siehe Hinweise unter Beladen der GBelad schirrspülmaschinkörbehinen
		Das Programm war nicht kräftig genug.	Wählen Sie ein intensiveres Programm siehe Spülprogrammtabelle.
		Es wurde nicht genug Reinigungsmittel freigesetzt.	Verwenden Sie mehr Reinigungsmittel oder wechseln Sie das Reinigungsmittel.
		Die Sprüharme sind durch Geschirrteile blockiert.	Geschirrteile so einstellen, dass die Sprüharme nicht behindert werden.
		Die Filterkombination im Boden des Spülraums ist nicht sauber oder richtig eingesetzt. Dadurch können die Sprüharmdüsen blockiert werden.	Die Filterkombination reinigen und/oder richtig einsetzen. Die Sprüharmdüsen reinigen siehe Reinigung der Sprüharme.
	Trübungen auf Gläsern.	Kombination aus weichem Wasser und zu viel Reinigungsmittel.	Verwenden Sie weniger Reinigungsmittel, wenn Sie mit weichem Wasser spülen und wählen Sie zum Spülen von Gläsern den kürzesten Spülzyklus.
	Schwarze oder graue Flecken auf Tellern.	Küchengeräte aus Aluminium haben an den Tellern gescheuert.	Entfernen Sie die Flecken mit einem milden Scheuermittel.
	In den Behältern ist Reinigungsmittel übrig.	Behälter durch Teller blockiert.	Teller richtig anordnen.
UnbefriedUnbefriedgendes Trocknungs-ergebnisergebnis	Teller/Geschirr trocknen nicht.	Falsch eingelegt.	Den Geschirrspüler wie in der Bedienungsanleitung angegeben beladen.
		Zu wenig Klarspüler.	Klarspülerdosierung erhöhen/Klarspüler-Behälter befüllen.
		Teller/Geschirr werden/wird zu früh entnommen.	Das Gerät nicht unmittelbar nach dem Spülen entleeren. Die Tür etwas öffnen, damit Dampf entweichen kann. Das Gerät erst entladen, wenn die Teller soweit abgekühlt sind, dass sie angefasst werden können. Zuerst den unteren Korb entladen. Auf diese Weise wird verhindert, dass Wasser aus dem oberen in den unteren Korb tropft.
		Falsches Programm gewählt.	Bei einem kurzen Spülprogramm ist die Spültemperatur niedriger. Dadurch wird die Spülleistung herabgesetzt. Wählen Sie ein Programm mit langer Spülzeit.
		Verwendung von Besteck mit schlechter Beschichtung.	Bei solchen Besteckteilen läuft das Wasser schlechter ab. Besteck-/Geschirrteile sind nicht spülmaschinengeeignet.

FehlercodesFehlercodes

Bei einigen Fehlfunktionen werden folgenden Fehlercodes im Display angezeigt, um Sie zu warnen:

Fehler-Föder	Befestungen Böglichfristungs-ursachen Mögliche Ursachen
E1 E1	längereZulaufzeit	Der Wasserhahn ist nicht geöffnet, der Wasserzulauf ist nicht frei oder der Wasserdruck ist zu niedrig.
E4 Überlauf E	n Element des Geschirrspülers ist undicht.
E8	Fehler der Steu-erventile	Steuerventile im Wasserzulauf- oder Ablauf gestört oder defekt.

⚠️ WARNING:WARNING:

• Bei einem Überlauf vor dem Verständigen des Kundendienstes den Haupthahn schließen.
• Wenn sich aufgrund einer Überfüllung oder eine kleinen Undichtigkeit Wasser im Gehäuseunterteil befinden sollte, dieses Wasser vor dem erneuten Starten des Gerätes entfernen.

i HINWEIS:

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an ihren Fachhandel oder den Kundendienst (siehe Garantie / Kunden-dienst).

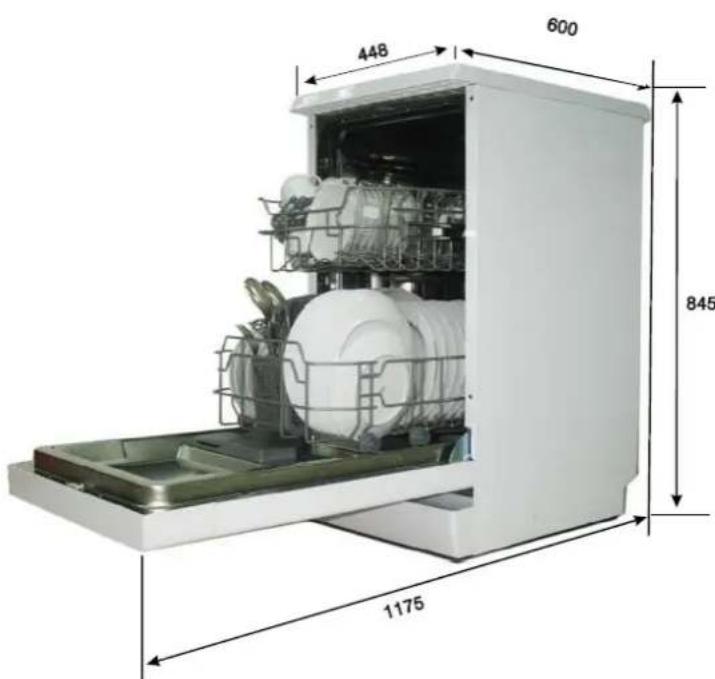

Technische Informationen

Abmessungen / Gewichte:
Höhe	845 mm
Breite	448 mm
Tiefe exkl. Tür	600 mm
Nettogewicht	36,0 kg
