Produkttyp	Dunstabzugshaube
Marke	BOMANN
Modell	DU 623.1 IX
Farbe	Edelstahl
Installationsart	Einbaugerät / Unterbauschrank
Breite	60 cm
Tiefe	50 cm
Höhe	15 cm
Gewicht	12 kg
Stromversorgung	220-240 V, 50 Hz
Motorleistung	150 W
Abluftleistung	650 m³/h
Geräuschpegel	55 dB (max. Geschwindigkeit)
Beleuchtung	2 x 3 W LED
Fettfilter	Aluminiumgitter, waschbar
Aktivkohlefilter	Optional (für Umluftbetrieb)
Bedienelemente	Drucktasten, 3 Stufen
Energieklasse	C
Abluftanschlussdurchmesser	150 mm
Sicherheitsmerkmale	Überhitzungsschutz
Ersatzteile verfügbar	Filter, Leuchtmittel, Bedienelemente
Reparierbarkeitsindex	5,5 / 10

Häufig gestellte Fragen - DU 623.1 IX BOMANN

Wie installiere ich die Dunstabzugshaube BOMANN DU 623.1 IX?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass die Haube mindestens 65 cm über einem Gasherd oder 50 cm über einem Elektroherd montiert ist. Befestigen Sie die Haube mit den mitgelieferten Halterungen und Schrauben an der Wand. Schließen Sie die Abluftleitung für den Abluftbetrieb an oder installieren Sie einen Aktivkohlefilter für den Umluftbetrieb.

Wie oft sollte ich die Fettfilter reinigen?

Reinigen Sie die Fettfilter aus Aluminiumgitter alle 2-3 Monate, je nach Nutzung. Entfernen Sie sie und waschen Sie sie mit warmem Seifenwasser oder in der Spülmaschine. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Benötige ich einen Aktivkohlefilter und wie tausche ich ihn aus?

Ein Aktivkohlefilter ist erforderlich, wenn die Haube im Umluftbetrieb verwendet wird. Ersetzen Sie ihn alle 3-6 Monate. Schieben Sie den Filter in den vorgesehenen Schlitz hinter dem Fettfilter. Die genaue Position entnehmen Sie bitte dem Handbuch.

Warum ist meine Dunstabzugshaube laut?

Geräusche können durch lose Bauteile, verstopfte Abluftleitungen oder verschmutzte Filter verursacht werden. Überprüfen Sie, ob alle Schrauben fest sitzen, die Abluftleitungen frei sind und die Filter sauber sind. Die Haube ist für einen Geräuschpegel von bis zu 55 dB bei maximaler Geschwindigkeit ausgelegt.

Wie wechsle ich die LED-Leuchtmittel?

Die Haube verwendet integrierte LED-Leuchten. Falls sie ausfallen, wenden Sie sich an ein autorisiertes Servicezentrum für den Austausch. Versuchen Sie nicht, sie selbst zu ersetzen, da es sich um versiegelte Einheiten handelt.

Was soll ich tun, wenn die Haube nicht startet?

Überprüfen Sie, ob das Netzkabel eingesteckt und der Sicherungsschalter eingeschaltet ist. Stellen Sie sicher, dass die Bedientasten nicht kleben. Wenn das Problem weiterhin besteht, könnten der Motor oder die Steuerplatine defekt sein; wenden Sie sich an den Kundendienst.

Kann ich die Haube ohne Abluftleitung verwenden?

Ja, im Umluftbetrieb. Sie müssen einen Aktivkohlefilter (nicht im Lieferumfang enthalten) installieren und sicherstellen, dass der obere oder hintere Auslass abgedeckt ist. Die Luft wird gereinigt und in die Küche zurückgeführt.

Was ist der empfohlene Wartungsplan?

Reinigen Sie die Außenseite wöchentlich mit einem feuchten Tuch. Waschen Sie die Fettfilter alle 2-3 Monate. Ersetzen Sie den Aktivkohlefilter alle 3-6 Monate. Lassen Sie den Motor und die elektrischen Komponenten jährlich von einem Fachmann überprüfen.

Wie stelle ich die Lüftergeschwindigkeit ein?

Verwenden Sie die Drucktasten an der Frontblende. In der Regel gibt es drei Geschwindigkeitsstufen: niedrig (zum Köcheln), mittel (für leichtes Kochen) und hoch (für starken Rauch). Drücken Sie die Taste, um die Stufen durchzuschalten oder auszuschalten.

Wo finde ich Ersatzteile für meine BOMANN-Haube?

Ersatzteile wie Filter, Leuchtmittel und Bedientasten sind bei autorisierten BOMANN-Servicezentren oder Online-Händlern erhältlich. Verwenden Sie die Modellnummer DU 623.1 IX, um nach kompatiblen Teilen zu suchen.

BEDIENUNGSANLEITUNG DU 623.1 IX BOMANN

HAUSHALTSAUSNTERBAUNDERSATABZUGSHAUBEUNG 622024 DE 623.1 IX

Bedienungsanleitung/Garantie

Instruction Manual

DEUTSCHEUTSCH

InhaltInhalt

Einleitung......Seite 3

Allgemeine Hinweise......Seite 3

Spezielle Sicherheitshinweise für dieses Gerät......Seite 4

Auspacken des Gerätes....Seite 5

Geräteübersicht....Seite 5

Installation....Seite 6

Inbetriebnahme / Betrieb......Seite 9

Reinigung und Wartung......Seite 10

Reparaturen......Seite 11

Störungsbehebung......Seite 11

Technische Daten......Seite 12

Garantie......Seite 13

Entsorgung......Seite 14

ENGLISNGLI

ContentsContents

Introduction......Page 15

General Notes......Page 15

EinleitungEinleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNGACHTUNG

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEISH NEWERIPS und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese und den Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung und Feuchtigkeit fern. Benutzen Sie das Gerät nicht mit feuchten Händen.
• Betreiben Sie das Gerät nribhtrichbeaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung oder bei Störung.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses GerätSpezielle Sicherheitsr

• Es muss für ausreichende Belüftung im Raum gesorgt werden, wenn die Dunst-haube gleichzeitig mit Geräten betrieben wird, welche Gas oder andere Brennstoffe verbrennen.
• Vorsicht: Berüchbare Teile des Gerätes können heiß werden, wenn sie mit Kochgeräten benutzt werden.
• Flambieren Sie nicht unter der Dunstabzugshaube! Fritiert werden darf unter der Haube wegen Brandgefahr nur unter ständiger Beobachtung.
• Öffnen Sie bei Gasherden die Gaszufuhr erst, wenn Kochgeschirr auf dem Herd steht. Brandgefahr! Dan Eidefakeln beschädigt werden.
• Lebensmittel beim Braten sollten ständig überwacht werden. Durch überhitztes Öl kann eine BrandgefahrBratsgefahr
• Prüfen Sie niemals den Filterzustand, wenn die Dunsthaube in Betrieb ist.
• Das Gerät NIE ohne befestigte Aluminium-Dunstfilter benutzen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer sein als 4 Pa (4x10 ^-5 bar).
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.
• Befolgen Sie die Montageanweisung. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Installation“ dazu geben.
• Dieses Gerät kann von Kindernkinder Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes Gebrauchend der Gerätend die daraus resultierenden Gefahren verstanden haben.
• Kinderklüden nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder Kindergeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Wartung“ dazu geben. Es besteht Brandgefahrgefahr die Reinigung nicht nach Angaben der Anweisung ausgeführt wird.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Auspacken des Gerätes Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
3. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
4. Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Fachhandel.

i HINWEISHINWEIS

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Wartung“ beschrieben zu säubern.

GeräteübersichtGeräteübersicht

i HINWEISHNWEISildungen können vom Originalgerät abweichen.

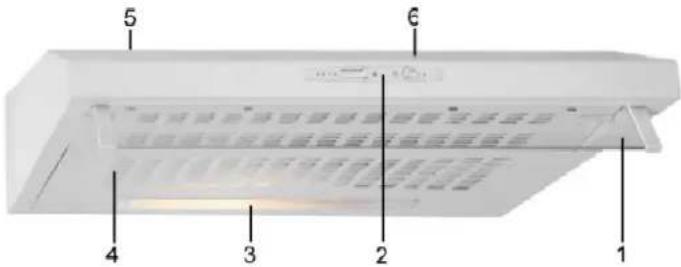

Modell: DU 622Modell: DU 622

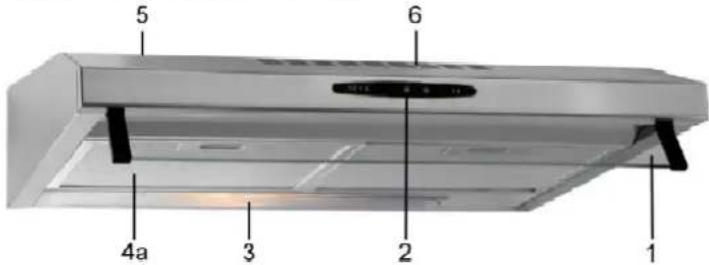

Modell: DU 623Mdkell: DU 623

1	Glas-Wrasenschirm, ausklappbar
2	Bedienfeld
3	Beleuchtung
4	Dunstfiltergitter mit Vliesfilter
4a	Aluminium-Dunstfilter
5	Luftaustritt ∅ 120 mm
6	Luftaustritt bei Umluftbetrieb

LieferumfangLieferumfang

1 x Anschlussstutzen mit Rückschlagklappen

Montagematerial inkl. Bohrschablone

1 x Abdeckung für Abluftöffnung

Installation

Ein Sicherheitsabstand zwischen der Abstellfläche der Kochgefäße auf der Kochmulde und dem untersten Teil der Dunstabzugshaube ist unbedingt erforderlich:

Der Abstand sollte zwischen 60 De75 Abmbetragen. Bei Gasgeitäten muss der Abstand mindestens 65 cm be- tragen. Vägen. die Installationsanweisungen für die Gaskochgeräte einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.

Wahl des Wrasenausgangs Wahl des Wrasenausgangs

Sie können die Dunstabzugshaube wie nachstehend beschrieben in zwei Möglichkeiten betreiben.

A: Abluft

Legen Sie dazu den Hebel, der sich an der Motor-Gebläseeinheit befindet, in die entsprechende Position.

Für den Abluftbetrieb setzen Sie den Anschlussstutzen und für den Umluftbetrieb die Abdeckung auf den Luftaustritt. Beachten Sie auch die Anweisungen, die wir Ihnen unter „Montage“ geben.

Abluftbetrieb

WARNUNG:

• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.

Die Haube verfügt über einen oberen Luftaustritt zum Ableiten der Küchengerüche nach außen.

• Meist wird die Abluft vertikal abgeführt. Falls über Ihrer Küche ein geeignetes Dachgeschoss liegt, kann die Abluft durch Oberschrank und Dachboden zum Dachfürst geleitet werden.
• Falls in Ihrer Küche eine Leitung unter den Oberschänken vorhanden ist, kann der Abzugsschacht so verlegt werden, dass die Abluft waagerecht durch die Wand abgeleitet werden kann.

Umluftbetrieb

Wenn Sie keine direkte Abzugsöffnung nach außen haben; kann die Haube auch im Umluftbetrieb arbeiten (d. h. ohne Abzugsöffnung nach außen; die gefilterte Luft wird wieder in den Raum abgegeben). In diesem

Fall muss eine Aktivkohlefiltermatte zusätzlich wie unter „Aktivkohlefiltermatte für Umluftbetrieb einsetzen“ beschrieben, eingesetzt werden.

Die Aktivkohlefiltermatte ist nicht im Lieferumfang enthalten. Bestellen Sie die Kohlefiltermatte bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

MontageMontage

WARNUNG/WARNUNG

• Bei der Montage und/oder beim Einsetzen der Dunstfilter, sowie der Kohlefiltermate darf das Gerät nicht mit dem Netzstrom verbunden sein.
  • Die Nichtbeachtung der Befestigungsvorrichtung kann zur Stromschlaggefahr führen.

ACHTUNG:ACHTUNG:

• Prüfen Sie vor der Montage die Wand bzw. den Oberschrank auf Tragfähigkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlöcher in der Wand stets darauf, kine bereits vorhandenen elektrischen Leitungen oder andere verdeckte Gegenstände zu beschädigen.
• Achten Sie darauf, dass die Lüftungsöffnungen freiliegen und nicht verdeckt werden.

HINWEISH Empfeiigungen für Vorbereitungsarbeiten

• Ziehen Sie bei der Installation eine weitere Person zur Hilfe hinzu.
• Tragen Sie Schutzhandschuhe, um Verletzungen an möglichen scharfen Kanten zu vermeiden.

1	2	3	4	5	6

Montage an der Wand

Montage unter einem Oberschrank

• Die Haube wird an der Wand der unter einem entsprechenden Oberschrank befestigt. Bestimmen Sie hierfür die Position der Dunstabzugshaube mittig über der Kochstelle in Übereinstimmung mit den vorgegebenen Sicherheitsabständen.
• Entnehmen Sie das Dunstfiltergitter bzw. die Aluminium-Dunstfilter (Modellabhängig).
• Wählen Sie den Wrasenausgang und legen Sie den Hebel in die entsprechende Position, siehe „Wahl des Wrasenausgangs“.

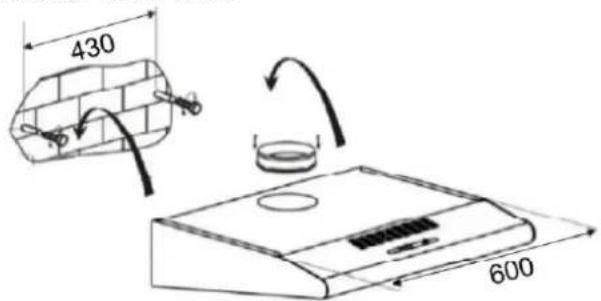

Montage Moderg Wandan der Wand

• Richten Sie die Bohrschablone waagerecht aus und markieren Sie die für die Wandmontage notwendigen Bohrungen. Überprüfen Sie diese mit einer Wasserwage.
• Bohren Sie zwei Befestigungslöcher ∅ 8 mm in die Wand und versenken Sie darin die Dübel (1). Drehen Sie anschließend die Befestigungsschrauben (2) soweit ein, dass sie ca. 4 mm aus der Wand hervorstehen.
• Hängen Sie die Abzugshaube ein und ziehen Sie die Schrauben durch den Haubenkörper fest. Kontrollieren Sie den sicheren Halt und die waagerechte Position.

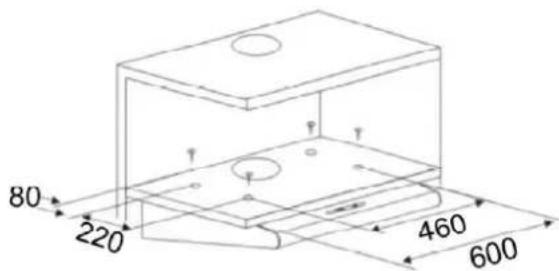

Montage unterjenem Oberschrankunter einem Oberschrank

• Halten Sie die Haube an die vorgesehene Schrankposition und zeichnen Sie die Bohrpunkte von der Geräteinnenseite entsprechend den vier Schraubaufnahmen an. Überprüfen Sie diese mit einer Wasserwaage.
• Für den Abluftbetrieb müssen Sie außerdem eine Durchführung mit einem Durchmesser von ca. ∅ 130 mm im Schrankboden vorsehen.
• Wird das Netzkabel durch den Schrank geführt, ist auch hierfür eine Durchführung vorzusehen.
• Bohren Sie vier Befestigungslöcher ∅ 4 mm durch den Schrankboden. Schrauben Sie das Gerät mit den Schrauben samt Unterlegscheiben (3) unter den Oberschrank und drehen Sie die Muttern (4) durch den Haubenkörper fest.

- Für den Abluftbetrieb setzen Sie den Anschlussstutzen mit Rückschlagklappen (5) von oben auf den Luft-austritt ein. Hieran ist ein flexibler Abluftschlauch (nicht im Lieferumfang enthalten) mit ∅ 120 mm Innendurchmesser zu befestigen und mit der Abzugsöffnung nach außen zu verbinden.

- Für den Umluftbetrieb schließen Sie den Luftaustritt, indem Sie die Abdeckung (6) aufsetzen.

- Setzen Sie das Dunstfiltergitter bzw. die Aluminium-Dunstfilter wieder ein.

Aktivkohlefilter Alattokurluftbetrieb einsetzen für Umluftbetrieb einsetzen

Modell: DU 622Modell: DU 622

• Entnehmen Sie das Dunstfiltergitter (3) samt Vliesfilter. Lösen Sie die Befestigungsdrähte (1), die den Vliesfilter in Position halten.
• Legen Sie die zugeschnittene Kohlefiltermatte (2) auf den Vliesfilter und klemmen Sie die Befestigungsdrähte (1) wieder ein.
• Setzen Sie das Dunstfiltergitter samt Vliesfilter und Kohlefiltermatte ein.

Modell: DU 623MdXell: DU 623

• Entnehmen Sie die Aluminium-Dunstfilter (1).
• Legen Sie die zugeschnittenen Kohlefiltermattenteile auf die Dunstfilter und befestigen Sie die Mattenteile mit je zwei Metallstreben (2) (im Lieferumfang der Kohlefiltermatten enthalten).
• Setzen Sie die Aluminium-Dunstfilter samt Kohlefiltermatten ein.

i HINWEISHINWEIS

Die Aktivkohlefiltermatte bindet Gerüche und muss abhängig vom Verbrauch, jedoch mindestens alle sechs Monate gewechselt werden.

Elektrischer Anschluss Anschluss

WARNING:WARNUNG:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlag führen!
- Verändern Sie den Gerätenetzanschlussstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
- Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.
- Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.
- Schließen Sie das Netzkabel an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.

Inbetriebnahme / Betrieb

Die Bedienung der Dunstabzugshaube erfolgt über zwei Schiebeschalter. Die Beleuchtung, sowie die Gebläsestufen sind mit den entsprechenden Schaltern ein- und auszuschalten.

GebäseGebläse

0 Gebläse aus

1 kleinste Gebläsestufe

2 mittlere Gebläsestufe

3 höchste Gebläsestufe

Beleuchtung Beleuchtung

0 Beleuchtung aus 1 Beleuchtung ein

1 Leistungs- Schaltstufe:

Der Motor beginnt bei niedriger Geschwindigkeit zu laufen. Diese Schaltstufe eignet sich für das Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt, um die Küche zu durchlüften.

2 Leistungs- Schaltstufe:

Der Motor läuft mit mittlerer Geschwindigkeit. Diese Einstellung eignet sich für den normalen Kochbetrieb.

3 Leistungs- Schaltstufe:

Der Motor läuft mit hoher Geschwindigkeit. Die Einstellung eignet sich, wenn große Mengen Rauch und Dampf abgesaugt bzw. gefiltert werden sollen (z. B. beim Frittieren).

i HINWEISHINWEIS

Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.

Reinigung und Wartung

Durch regelmäßige Reinigung Ihrer Dunstabzugshaube, sowie der Filter, erhalten Sie das Gerät und den Betrieb im Bestzustand. Auch aus hygienischen Gründen sollte die Dunstabzugshaube und die Zubehörteile regelmäßig gereinigt werden.

⚠️ WARNING:WARNUNG:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Warten Sie bis das Gerät vollständig abgekühlt ist!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Streibe Schlaggefärkeln zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

ACHTUNGACHTUNG

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
• Verwenden Sie für die Reinigung der Gehäuseoberfläche ein mildes Reinigungsmittel und ein weiches Tuch, um Verkratzungen zu vermeiden.
• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.
• Wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb nutzen, wechseln Sie regelmäßig die Aktivkohlefiltermatte (siehe „Aktivkohlefiltermatte auswechseln“).

Reinigung der Reinigung-Bunstüters (Modellabhängig)

⚠️ WARNING: Brandgefahr!

Fettrückstände im Aluminium-Dunstfilter können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass der Dunstfilter regelmäßig gereinigt / ausge- tauscht wird.

Im Filter sammeln sich Fette und Dämpfe und können diesen bei nicht regelmäßiger Reinigung zusetzen. Wir empfehlen Ihnen den Dunstfilter monatlich zu reinigen:

• Entfernen Sie die Aluminium-Dunstfilter, indem Sie den Verschluss in der Griffmulde zurück schieben, dabei den Filter leicht nach unten drücken und nach vorne herausnehmen.
• Spülen Sie die Dunstfilter in einer Lösung aus warmen Wasser und Neutralreiniger. Weichen Sie die Dunstfilter darin ein.
• Anschließend mit einer weichen Bürste reinigen, gründlich mit warmem Wasser nachspülen und trocknen lassen.
• Alternativ können die Dunstfilter auch in der Geschirrspülmaschine (bis 60°C) gereinigt werden. Bei der Reinigung im Geschirrspüler können leichte Verfärbungen auftreten. Das hat keinen Einfluss auf die Funktion der Dunstfilter.

Aktivkohlefilter Alattokulstflebselnechseln

Die Aktivkohlefiltermatten binden Gerüche und müssen abhängig vom Verbrauch, jedoch mindestens alle sechs Monate gewechselt werden. Bestellen Sie die Kohlefiltermatten bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

• Siehe „Aktivkohlefiltermatte für Umluftbetrieb einsetzen“.
• Entnehmen und entsorgen Sie die alte Kohlefiltermatte.

ACHTUNGACHTUNG

Die Kohlefiltermatten dürfen nicht ausgewaschen und wiederverwendet werden!

Leuchtmittel auswechseln Leuchtmittel auswechseln

WARNUNG:WARNUNG:

Lassen Sie die Lampe abkühlen, bevor Sie das Leuchtmittel auswechseln. Es besteht Verbrennungsgefahr!

• Verwenden Sie das richtige Leuchtmittel: 1 x 28 W (Typ E14)
• Entnehmen Sie das Dunstfiltergitter bzw. die Aluminium-Dunstfilter (Modellabhängig).
• Drehen Sie die defekte Glühlampe aus dem Gewinde und drehen Sie das neue Leuchtmittel ein.
• Setzen Sie das Dunstfiltergitter bzw. die Aluminium-Dunstfilter wieder ein.

Reparaturen

Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs.

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine beschädigte Netzanschlussleitung darf nur von einer Elektrofachkraft ausgewechselt werden.

Störungsbehebung

Bevor Sie SiehoarSiden Kundenservice wenden oder einen Fachmann hinzu rufen

Sie brauchen den Kundendienst möglicherweise nicht rufen, wenn Sie diese Fehlersuchtabelle lesen.

Störung	Mögliche Ursache	Behebung
Das Gerät arbeitet nicht bzw. nicht richtig	- Hat das Gerät keine Stromversorgung?- Haben Sie eine Leistungsstufe eingestellt?	- Setzen Sie den Netzstecker richtig ein.Kontrollieren Sie die Haussicherung.- Überprüfen Sie die Einstellung.
Das Gerät arbeitet nicht effizient	- Haben Sie die richtige Leistungsstufe gewählt?- Sind die Dunstfilter verschmutzt?	- Überprüfen Sie die Einstellung. Die Küche ist nicht ausreichend belüftet.- Reinigen Sie die Dunstfilter (siehe „Reinigung der Aluminium-Dunstfilter“).
StörungStörung	Mögliche Ursache	BehebungBehebung
Das Gerät arbeitet nicht effizient	- Ist die für den Umluftbetrieb benötigte Kohlefiltermatte (richtig) eingesetzt?- Ist der für den Abluftbetrieb benötigte Luftauslass frei?	- Überprüfen Sie die Kohlefiltermatte (siehe „Aktivkohlefiltermatte auswechseln“).- Überprüfen Sie den Luftauslass.
Die Beleuchtung funktioniert nicht	Das Leuchtmittel ist defekt, wurde falsch eingesetzt, sitzt nicht fest in der Fassung.	Überprüfen Sie das Leuchtmittel (siehe „Leuchtmittel auswechseln“).
Öl tropft vom Gerät herunter	Die Dunstfilter sind verschmutzt.	Reinigen Sie die Dunstfilter.

i HINWEISHINWEIS

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundenservice (siehe „Garantieabwicklung“).

Technische Daten

ModellModell	DU 622.1 / DU 623.1 IX
Unterbau-Haube	60 cm breit
Spannungsversorgung	220-240 V~, 50 Hz
Beleuchtung	1 x 28 W (Typ E14)
Leistungsaufnahme	128 W
Schutzklasse	II
Geräte-Abmessung H x B x T	13,5 x 60,0 x 50,0 cm
Nettogewicht	ca. 6,0 kg
Übersicht der Abmessungen, Angaben in mm
Aktiv-Kohlefiltermatte für Umluftbetrieb (nicht im Lieferumfang enthalten)	KFM 565 (Art.-Nr. 256 500)

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Produktdatenblatt für Haushaltsdunstabzugshauben nach Verordnung (EU) Nr. 65/2014

BrandBrand		Bomann
ModellModell		DU 622, I / DU 623.1 IX
Jährlicher Energieverbrauch (AEC Lählicher Energieverbrauch (AECKWh/Jahr)		85.6
Energieeffizienzklasse Energieeffizienzklasse		E
Fluiddynamische Effizienz (FDE Fluiddynamische Effizienz (FDE		3.4
Fluiddynamische Effizienzklasse2)		G
Beleuchtungseffizienz ( LE_hood )	lx/W	2.0
Beleuchtungseffizienzklasse3)		G
Fettabscheidegrad %		76.3
Effizienzklasse des Fettabscheidegrads4)		C
Luftstrom bei min. Geschwindigkeit im Normalbetrieb m^3/h		136.6
Luftstrom bei max. Geschwindigkeit im Normalbetrieb m^3/h		170.8
Luftstrom bei Betrieb auf der Intensivstufe oder Schnellstufe m^3/h		-
A-bewertete Luftschallemissionen im Normalbetrieb
- bei min. Geschwindigkeit dB		61
- bei max. Geschwindigkeit dB		63
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnellstufe	dB	-
Leistungsaufnahme im Aus-Zustand ( P_o )	W	-
Leistungsaufnahme im Bereitschaftsmodus ( P_s )	W	-

1) A+ (höchste Effizienz) bis F (geringste Effizienz) 3) A (höchste Effizienz) bis G (geringste Effizienz)

2) A (höchste Effizienz) bis G (geringste Effizienz) 4) A (höchste Effizienz) bis G (geringste Effizienz)

Hinweis zur Richtlinienkonformität Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich die Geräte DU 622.1 und DU 623.1 IX in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befinden.

GarantieGarantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche

sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

1. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

GarantieabwicklungGarantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, die Internetseite des Serviceportals

www.sli24.de

aufzurufen. Nach Eingabe des Gerätetyps wird Ihnen angezeigt, wie die Reklamation bearbeitet wird.

C. Bomann GmbH. Bomann GmbH

Heinrich-Horten-Straße 17

D-47906 Kempen

EntsorgungEntsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

WARNUNG: WARNUNG:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Introduction Introduction
