Produkttyp	USB-C Dockingstation
Marke	Raidsonic
Modell	IB-DK2102-C
Abmessungen	Ca. 120 x 50 x 15 mm
Gewicht	Ca. 100 g
Stromversorgung	USB-C Power Delivery 3.0, bis zu 100W
Host-Schnittstelle	USB-C (Thunderbolt 3 kompatibel)
Videoausgang	2x HDMI (bis zu 4K@30Hz)
USB-Anschlüsse	2x USB 3.0 Typ-A, 1x USB-C Daten
Ethernet	Gigabit RJ45
Kartenleser	SD und microSD (TF)
Audio	3,5 mm Kombianschluss
Aufladen	Unterstützt Durchladefunktion
Betriebssysteme	Windows, macOS, Linux
Material	Aluminiumlegierung
Farbe	Silber/Grau
Reinigung	Mit einem weichen, trockenen Tuch reinigen; Lösungsmittel vermeiden
Sicherheit	Von Wasser und extremen Temperaturen fernhalten
Reparierbarkeit	Nicht vom Benutzer reparierbar; keine Ersatzteile
Garantie	2 Jahre

Häufig gestellte Fragen - IB-DK2102-C Raidsonic

Wie schließe ich den IB-DK2102-C an meinen Laptop an?

Stecken Sie einfach das USB-C-Kabel der Dockingstation in einen USB-C-Anschluss Ihres Laptops. Die Dockingstation wird automatisch erkannt.

Unterstützt der IB-DK2102-C zwei Monitore?

Ja, er verfügt über zwei HDMI-Anschlüsse, die zwei externe Displays gleichzeitig mit bis zu 4K-Auflösung bei 30 Hz betreiben können.

Kann ich meinen Laptop über die Dockingstation aufladen?

Ja, der IB-DK2102-C unterstützt USB-C Power Delivery Durchleitung und liefert bis zu 100 W an Ihren Laptop, wenn ein kompatibles Netzteil angeschlossen ist.

Ist der IB-DK2102-C mit MacBook kompatibel?

Ja, er funktioniert mit MacBook, MacBook Air und MacBook Pro Modellen mit USB-C-Anschlüssen. Er unterstützt auch Plug-and-Play unter macOS.

Wie hoch ist die Geschwindigkeit der USB-A-Anschlüsse?

Die beiden USB-A-Anschlüsse sind USB 3.0 und bieten Datenübertragungsgeschwindigkeiten von bis zu 5 Gbit/s.

Hat die Dockingstation einen Ethernet-Anschluss?

Ja, sie verfügt über einen Gigabit-Ethernet-RJ45-Anschluss für kabelgebundene Netzwerkverbindungen.

Kann ich SD-Karten mit diesem Gerät verwenden?

Ja, der IB-DK2102-C hat einen integrierten Kartenleser, der SD- und microSD-Karten (TF) akzeptiert.

Ist es normal, dass die Dockingstation warm wird?

Ja, es ist normal, dass das Gerät bei längerem Gebrauch warm wird, aufgrund der Stromversorgung und Datenverarbeitung. Sorgen Sie für ausreichende Belüftung.

Funktioniert diese Dockingstation mit Linux?

Ja, der IB-DK2102-C ist unter den meisten Linux-Distributionen Plug-and-Play, obwohl einige Funktionen möglicherweise Treiberunterstützung benötigen.

Was soll ich tun, wenn mein Computer die Dockingstation nicht erkennt?

Überprüfen Sie zunächst, ob die USB-C-Verbindung sicher ist. Versuchen Sie einen anderen USB-C-Anschluss an Ihrem Laptop. Starten Sie Ihren Computer neu. Wenn das Problem weiterhin besteht, stellen Sie sicher, dass Ihre Gerätetreiber auf dem neuesten Stand sind.

BEDIENUNGSANLEITUNG IB-DK2102-C Raidsonic

Sicherheitshinweise IB-DK2102-C

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

VORSICHT

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Uberhitzung und Ausfall des Geräts/Netzteils

- externe Erwärmung vermeiden und Luftaustausch zulassen

Sicherheitshinweise IB-DK2102-C

• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-DK2102-C

Package content

IB-DK2102-C, Schnellinstallationsanleitung

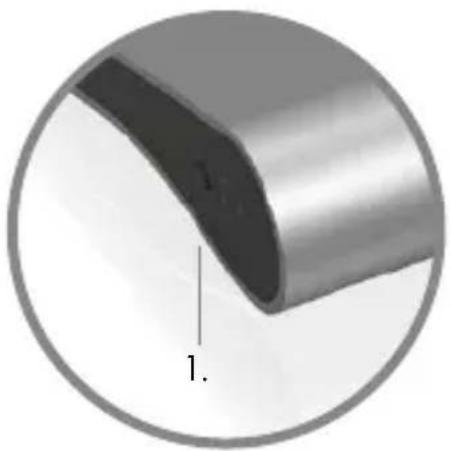

Side view / Seitenansicht

1. Headset interface/Schnittstelle

Rear view / Rückansicht

1. RJ45 Ethernet interface/Schnittstelle / Gigabit
2. Mini DisplayPort™ interface/Schnittstelle / up to/bis zu 3840x2160@30Hz
3. HDMI® interface/Schnittstelle / up to/bis zu 3840x2160@30Hz
4. VGA interface/Schnittstelle / up to/bis zu 1920x1200@60 Hz
5. USB Type-C™ only for Power Delivery (PD) 2.0 up to 20 V@3 A / nur für PD 2.0 bis zu 20 V@3 A

Manual IB-DK2102-C

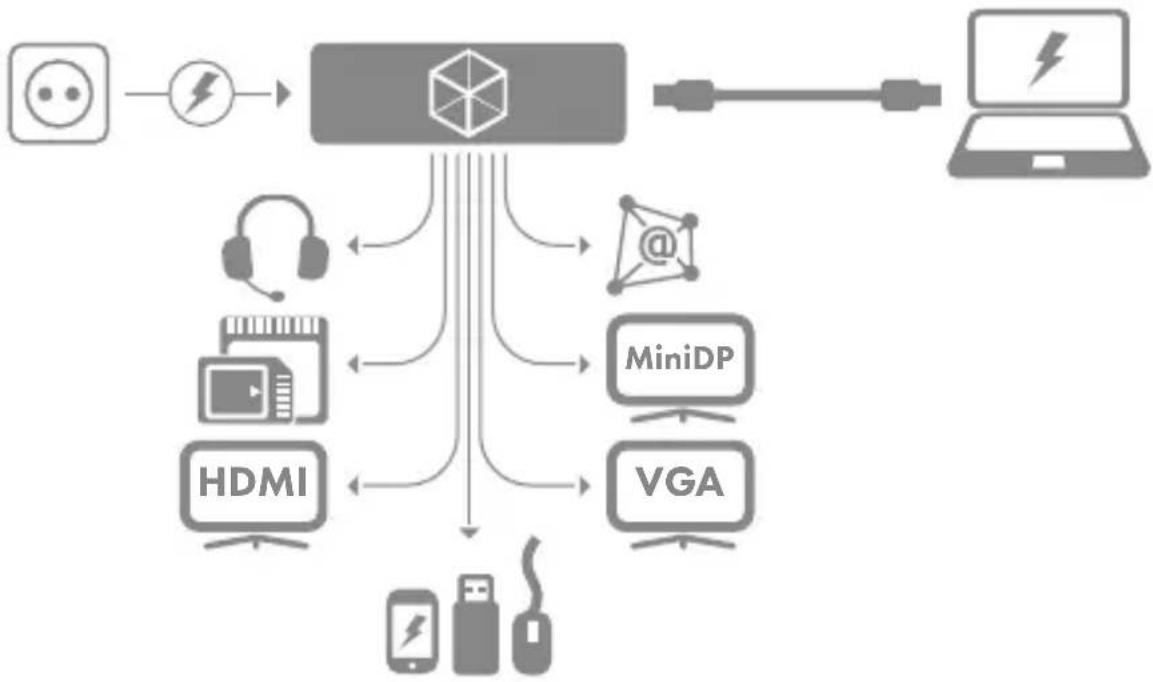

Starting up / Inbetriebnahme

1. Connect USB Type-C™ cable / USB Type-C™ Kabel anschließen
2. Connect your devices to the appropriate interfaces on the dock /
   Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an.

Usage of memory card slots / Verwendung der Speicherkartenschächte SD card (UHS-I)

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten.

Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben.

Manual IB-DK2102-C

Hinweis: Damit Ihr Laptop mit Strom versorgt und auch geladen wird, muss dessen USB Type-C™ Schnittstelle USB Power Delivery 2.0 oder Thunderbolt 3™ unterstützen.

General information

1 mini DisplayPort™ 3820x2160p@30 Hz

1 HDMI® 3820x2160p@30

1 VGA 1920x1200p@60

Manual IB-DK2102-C

Important

Allgemeine Informationen

Die USB Type-C™ Multi DockingStation von ICY BOX in elegantem Design und mit Power Delivery Technologie, ist für den Anschluss an einen Computer (z.B. Laptop, Notebook, etc.) mit Type-C™ Schnittstelle und DisplayPort™ Alt Mode Unterstützung entwickelt worden um zusätzliche Monitore, sowie externe Peripherie per USB, LAN, SD Kartenschächten und Audioschnitstelle anschließen zu können und den Computer gleichzeitig über eine Power Delivery 2.0 Type-C Schnittstelle mit Strom zu versorgen.

Merkmale

• Hochwertiges und stylisches Aluminiumgehäuse
• USB Type-C™ mit Power Delivery (Spezifikation 2.0)
- Versorgt Ihr Notebook mit bis zu bis zu 60 W über den USB Type-C™ Anschluss
• Drei zusätzliche Videoanschlüsse:
1x High Speed HDMI® Type-A (bis zu 3840x2160@30 Hz)
1x Mini DP++ Anschluss (bis zu 3840x2160@30 Hz)
1x VGA Anschluss bis zu 1920x1200@60 Hz
• Drei USB 3.0 Type-A Anschlüsse mit Datenübertragungsrate bis zu 5 Gbit/s
• SD 3.0 (UHS-I) und microSD 3.0 (UHS-I) Kartenleser für Datenübertragungen bis zu 100 MB/s
• Gigabit LAN RJ45 Schnittstelle mit Wake-on-LAN Funktion
• 3,5 mm Kombi-Headset-Anschluss

Anforderungen

- Host Notebook mit freier USB Type-C™ Schnittstelle (um den vollen Funktionsumfang zu gewährleisten muss der verwendete USB Type-C™ Anschluss USB Power Delivery 2.0 und den DisplayPort™ Alt Mode oder Thunderbolt 3™ unterstützen)

Hinweis: Die Dockingstation kann auch an Host Laptops mit USB Type-C™ Schnittstelle OHNE Power Delivery 2.0 Unterstützung genutzt werden (DisplayPort™ Alt Mode wird weiterhin benötigt). In diesem Falle kann das Notebook NICHT über die Type-C™ Schnittstelle mit Strom versorgt werden.

- DisplayPort™, HDMI® oder VGA Monitor(e) mit entsprechenden Verbindungskabeln (wenn zusätzliche externe Monitore verwendet werden sollen)

- 4K-fähigen Monitor um die volle Auflösung von 3840x2160@30 Hz erreichen zu können

- Unterstützte Betriebssysteme: Windows® 10, macOS® (keine MST Unterstützung für macOS® Computer)

USB Type-C™

Nicht alle USB Type-CTM Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-CTM Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung via USB.

Handbuch IB-DK2102-C

Um das volle Potential der IB-DK2102-C ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-CTM Schnittstelle den DisplayPortTM Alt Mode und USB Power Delivery oder ThunderboltTM 3 Type-CTMunterstützt.

Hinweis! Die zusätzliche USB Type-C™ Schnittstelle an der Dockingstation unterstützt lediglich Power Delivery 2.0 und keine Datenübertragung.

Installieren und Verwenden der Dockingstation

Nach dem Anschließen der IB-DK2102-C werden automatisch benötigte Treiber installiert bzw. aktualisiert. Um die Installation abzuschließen, folgen Sie den Anweisungen, falls während der automatischen Installation dazu aufgefordert werden sollten.

Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an. Verbinden Sie bei Bedarf zusätzliche Monitore mit den Videoanschlüssen der IB-DK2102-C.

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Host Computers ab. Bestimmte Grafikkarten verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems. Die Hardware Ihres Computers muss über eine Unterstützung für externe Dualanzeigeeinheiten verfügen (z.B.: MST). Sie können zwei externe Anzeigeeinheiten hinzufügen, indem Sie diese an die Videoschnittstellen der IB-DK2102-C anschließen (1x Mini DisplayPort™ und 1x HDMI® oder 1x Mini DisplayPort™ und VGA).

Unterstützte Videoauflösungen

Die IB-DK2102-C unterstützt 4K Ultra HD Auflöungen, wenn der angeschlossene HDMI® oder DisplayPort™ Monitor diese Auflöung ebenfalls unterstützt.

Anzahl Monitore Verwendete Videoschnittstelle Maximale Auflösung/Monitor

2 mini DisplayPort™ und HDMI® 1920x1080@60Hz

2 mini DisplayPort™ und VGA 1920x1080p@60 Hz

1 mini DisplayPort™ 3820x2160p@30 Hz

1 HDMI® 3820x2160p@30

1. Mini DisplayPort™ und HDMI® oder Mini DisplayPort™ und VGA können gleichzeitig verwendet werden, während HDMI® und VGA nicht gleichzeitig betrieben werden können.

2. Bei der Verwendung mit einem macOS® Rechner und dem Anschluss von Mini DisplayPort™ und HDMI® kann der Computer nur eine EDID-Kennung (Extended Display Interface Data) lesen. Wir empfehlen zwei Monitore mit der gleichen maximalen Auflösung zu verwenden. Bei unterschiedlichen Auflösungen zweier Monitore, müssen Sie die Auflösungen manuell anpassen. Unter Windows® kann der Computer in der Regel zwei verschiedene EDID-Kennungen gleichzeitig lesen.

3. Bei der Verwendung mit einem macOS® Rechner und dem Anschluss von Mini DisplayPort™ und VGA kann der Computer nur eine EDID-Kennung (Extended Display Interface Data) lesen. Schließen Sie den Mini DisplayPort™ vor dem VGA-Anschluss an. Andernfalls erfolgt möglicherweise keine Tonausgabe am Gerät. Passen Sie die Auflösung für beide Monitore manuell an. Dieses Problem tritt in der Regel bei Windows® nicht auf.

4. Bei der Verwendung mit einem macOS® Rechner im Doppelmonitor-Modus kann der Rechner nur eine EDID-Kennung lesen. Wenn Sie zwei Monitore verwenden, die nicht die gleiche Auflösung haben, wird kein Bild ausgegeben. Setzen Sie die Auflösung ordnungsgemäß zurück und passen sie für beide Monitore manuell an.

5. Wird die IB-DK2102-C über die USB Type-CTM Schnittstelle eines Chromebooks ange- schlossen, wird eine per USB Type-A angeschlossene Maus nicht sofort erkannt; die Verbindung wird mit einigen Sekunden Verzögerung hergestellt. Dies geschieht auch mit anderen Type-CTM Adaptern (inclusive Appleadaptern) wenn diese an einem Chromebook angeschlossen werden.

6. Wird die IB-DK2102-C über die USB Type-CTM Schnittstelle eines Chromebooks angeschlossen und ein VGA Monitor verbunden, werden unter Umständen nicht alle verfügbaren Auflösungen unterstützt, so dass in diesem Fall kein Bild verfügbar wäre. Passen Sie die Auflösung für den Monitor manuell an.

7. Achtung! Beim Verbinden bzw. Entfernen eines PD 2.0 Netzteils über die Type-C™ Schnittstelle der IB-DK2102-C, werden die anderen verwendeten Schnittstellen unter Umständen kurzzeitig getrennt und sofort wieder verbunden. Um Datenverlust während einer Datenübertragung, Streamunterbrechungen oder ähnliches zu vermeiden, verbinden oder entfernen sie die PD 2.0 Stromversorgung NICHT, während irgendwelche Datenübertragungen stattfinden.
