BEDIENUNGSANLEITUNG IB-DK2501-TB3 Raidsonic

Thunderbolt™ 3 DockingStation mit Power Delivery

Sicherheitshinweise IB-DK2501-TB3

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
- Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

Sicherheitshinweise IB-DK2501-TB3Sicherheitshinw

4. Gefahren durch Kleinstteile und Verpackung

WARNING

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Safety information IB-DK2501-TB3

IB-DK2501-TB3, Netzteil, Stromkabel, Thunderbolt® 3 Kabel, Schnellinstallationsanleitung

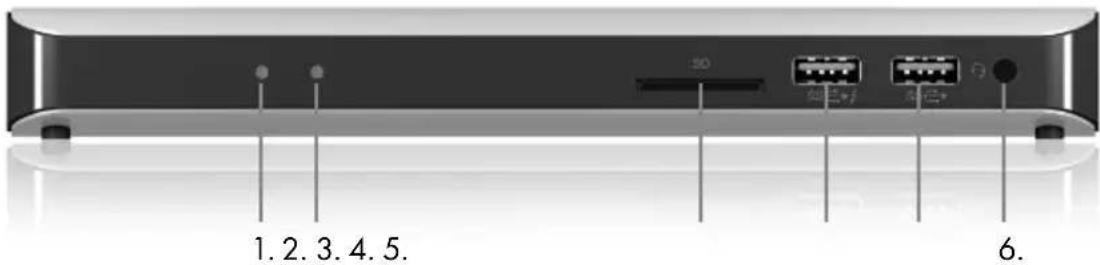

Front view / Vorderansicht

1.2.3.4.5. 50 6.

1. Power LED/LED für Betrieb
2. Thunderbolt™ 3 link LED/ LED für Thunderbolt™ 3 Verbindung
3. SD 3.0 card reader / SD 3.0 Kartenleser
4. USB 3.0 Type-A data interface / Datenschnittstelle + 1,5 A charging / aufladen
5. USB 3.0 Type-A data interface / Datenschnittstelle
6. Combo audio jack / kombinierte Audioschnittstelle

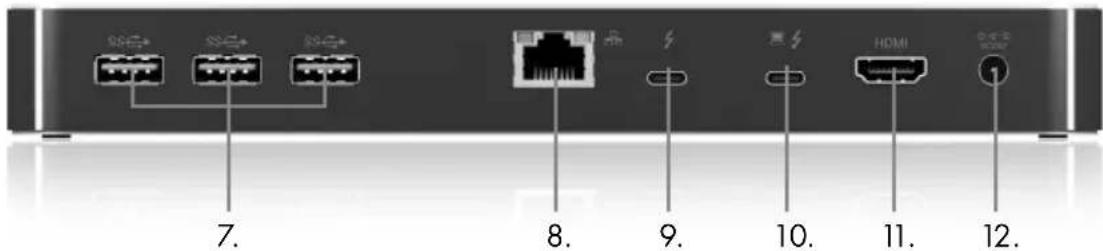

Rear view / Rückansicht

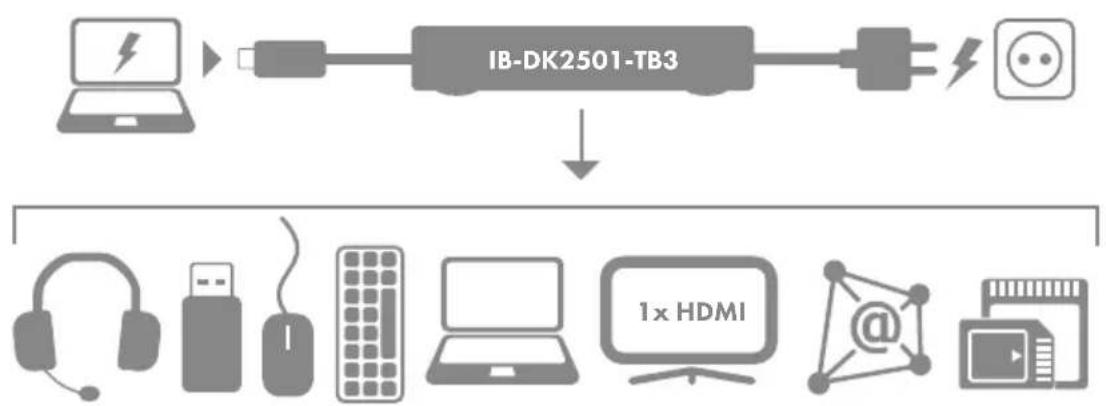

Starting up / Inbetriebnahme

1. Plug in power supply / Netzteil anschließen

IB-DK2501-TB3

1. Connect Thunderbolt ™3 cable / Thunderbolt ™3 Kabel anschließen

IB-DK2501-TB3

Both the DockingStation and your connected laptop should now be receiving power./Die DockingStation und ihr angeschloßener Laptop sollten nun mit Strom versorgt werden.

Hinweis: Damit Ihr Laptop mit Strom versorgt und auch geladen wird, muss dessen USB Type-C™ Schnittstelle Thunderbolt 3™ unterstützen.

1. Connect your devices to the appropriate interfaces on the dock / Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an.

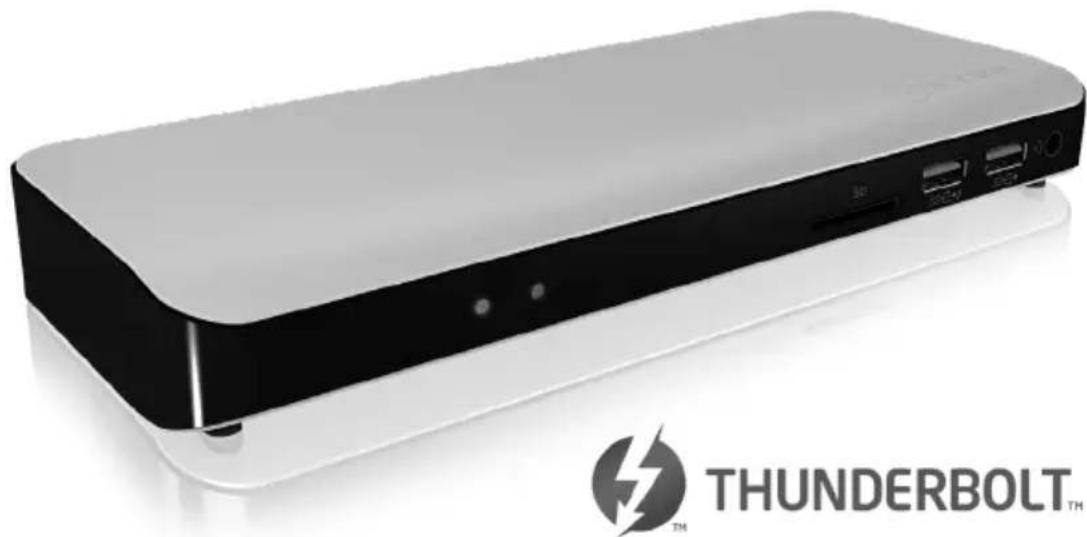

Thunderbolt™ 3 DockingStation mit Power Delivery 2.0

Die Thunderbolt™ 3 DockingStation von ICY BOX in elegantem Design und mit Power Delivery Technologie, ist für den Anschluss an einen Computer mit Thunderbolt™ 3 Schnittstelle entwickelt worden um zusätzliche Monitore, sowie externe Peripherie per USB, LAN und SD Kartenschacht anschließen zu können und den Computer gleichzeitig mit Strom zu versorgen.

Merkmale

• Stylisches Aluminiumgehäuse
• Thunderbolt ^TM 3 mit Power Delivery 2.0
- Versorgt Ihren Computer mit bis zu bis zu 60 W über den entsprechenden Thunderbolt™ 3 Anschluss.
- Übertragungsraten bis zu 40 Gbit/s, USB Power Delivery und Video/Audio Übertragungen
• High Speed HDMI ^ (bis zu 3840x2160@60 Hz)
• Fünf USB 3.0 Type-A Schnittstellen mit Datenfunktion
• SD 3.0 Kartenschacht für alle gängigen SD Kartenspezifikationen
• 3,5 mm Kombi-Headset-Anschluss
• Gigabit LAN RJ45 Schnittstelle mit Wake-on-LAN Funktion
• Inklusive 135 W Netzteil (20 V / 6,75 A)

Anforderungen

• Host Computer mit freier Thunderbolt ^TM 3 Type-C ^TM Schnittstelle (um den vollen Funktionsumfang zu gewährleisten, muss der verwendete USB Type-C ^TM Anschluss Thunderbolt 3 ^TM unterstützen)
• Verfügbare Steckdose
• DisplayPort ^™ oder HDMI ^® Monitor(e) mit entsprechenden Verbindungskabeln (wenn zusätzliche externe Monitore verwendet werden sollen)
• 4K-fähige(n) Monitor(e) um die volle Auflösung von 3840x2160@60 Hz erreichen zu können
• Unterstützte Betriebssysteme: Windows ^® 10 und macOS ^®

Thunderbolt™ 3 Type-C™

Thunderbolt™ 3 bietet Verbindungen mit Höchstgeschwindigkeit und Vielseitigkeit. Er hat die doppelte Bandbreite von Thunderbolt™ 2 und kombiniert Datenübertragung, Videoausgabe und Stromversorgung in einem einzigen, kompakten Anschluss. Durch die Integration von USB Type-C™ ist der schnelle Thunderbolt™ 3 Port noch praktischer geworden, denn er weist als physisches Merkmal einen verdrehsicheren USB Type-C™ Anschluss auf – und ist damit ein wirklich universeller Anschluss.

Nicht alle USB Type-C™ Schnittstellen am Markt unterstützen den vollen Funktionsumfang des Thunderbolt™ 3 Standards. Vergewissern Sie sich, dass Ihre Host USB Type-C™ Schnittstelle Thunderbolt™ 3 unterstützt.

Manual IB-DK2501-TB3

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems. Die Hardware Ihres Computers muss über eine Unterstützung für externe Dualanzeigeeinheiten verfügen (z.B.: MST). Sie können zwei externe Anzeigeeinheiten hinzufügen, indem Sie diese an die Thunderbolt ^™ (per zusätzlichen Adapter, nicht enthalten) und die HDMI ^® Schnittstellen anschließen.

Unterstützte Videoauflösungen

Die DockingStation unterstützt 4K Ultra HD Auflösungen, wenn der angeschlossene Monitor diese Auflösung ebenfalls unterstützt.
