IB-DK4037A-2C - Computerzubehör Raidsonic - Kostenlose Bedienungsanleitung

Produkttyp	Docking-Station
Modell	IB-DK4037A-2C
Marke	Raidsonic
Kompatibilität	MacBook Pro (2016/2017) mit Dual Thunderbolt™ 3
Betriebssystem	macOS® X (10.11) oder höher
Anschlüsse	1x Thunderbolt™ 3 Type-C™ (Passthrough, bis 40 Gbit/s), 1x HDMI® Type-A (bis 3840x2160@30 Hz), 1x USB 3.0 Type-C™, 2x USB 3.0 Type-A (abwärtskompatibel zu USB 2.0), SD 3.0 (UHS-I) und microSD 3.0 (UHS-I) Kartenleser (Multi-LUN)
Datenübertragungsrate	Thunderbolt™ 3 bis 40 Gbit/s, USB 3.0 bis 5 Gbit/s
Videoausgang	HDMI® bis 3840×2160 @30 Hz
Stromversorgung	Power Delivery über Thunderbolt™ 3 (Passthrough) – Netzteil des MacBook Pro kann angeschlossen werden
LED-Anzeige	Weiße LED leuchtet bei korrektem Anschluss
Kartenleser	SD 3.0 (UHS-I) und microSD 3.0 (UHS-I); gleichzeitige Nutzung zweier Karten möglich (Multi-LUN)
Lieferumfang	IB-DK4037-2C, Kunstlederetui, Schnellinstallationsanleitung
Reinigung	Mit trockenem Antistatiktuch; keine aggressiven Reinigungs- oder Lösungsmittel
Sicherheitshinweise	Elektrische Sicherheit beachten, vor Inbetriebnahme Datensicherung durchführen, Gerät nicht modifizieren
Entsorgung	Elektro-Altgeräte nicht im Hausmüll; Recycling gemäß WEEE-Richtlinie
Reparatur	Nur durch Fachhandel; eigenständige Modifikationen unzulässig

Häufig gestellte Fragen - IB-DK4037A-2C Raidsonic

Wie schließe ich die Docking-Station an mein MacBook Pro an?

Stecken Sie den Dual Type-C™ Stecker des IB-DK4037 in die Dual Thunderbolt™ 3 Anschlüsse Ihres MacBook Pro. Die weiße LED leuchtet auf, wenn die Verbindung korrekt hergestellt ist. Bei Trennung ziehen Sie vorsichtig in entgegengesetzter Richtung.

Welche MacBook-Modelle werden unterstützt?

Das Gerät ist kompatibel mit MacBook Pro Modellen der Jahre 2016 und 2017, die über zwei Thunderbolt™ 3 (Type-C™) Anschlüsse verfügen.

Warum leuchtet die LED nicht?

Stellen Sie sicher, dass der Stecker vollständig eingesteckt ist. Falls die LED nicht leuchtet, überprüfen Sie die Anschlüsse und versuchen Sie es erneut. Bei anhaltenden Problemen wenden Sie sich an den Support.

Kann ich mein MacBook Pro während der Nutzung laden?

Ja, verbinden Sie das Type-C™ Netzteil Ihres MacBook Pro mit dem Thunderbolt™ 3 Type-C™ (Passthrough) Anschluss der Docking-Station. So wird Ihr Computer geladen, während Daten transferiert werden.

Welche Speicherkarten werden unterstützt?

Der Kartenleser unterstützt SD 3.0 (UHS-I) und microSD 3.0 (UHS-I) Karten mit bis zu 100 MB/s. Dank Multi-LUN können zwei Karten gleichzeitig verwendet werden.

Was muss ich bei der Reinigung beachten?

Reinigen Sie das Gerät nur mit einem trockenen Antistatiktuch. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel, um Kratzer, Farbveränderungen oder Feuchteschäden zu vermeiden.

Ist eine Treiberinstallation erforderlich?

Nein, die Docking-Station ist Plug-and-Play. Einfach einstecken und sofort verwenden. Eine Treiberinstallation ist nicht notwendig.

Was tun bei Datenverlust?

Vor Inbetriebnahme oder Anschluss neuer Hardware sollten Sie stets eine Datensicherung durchführen. Bei bereits eingetretenem Datenverlust können spezialisierte Datenrettungsdienste helfen. Das Gerät selbst verursacht keinen Datenverlust bei ordnungsgemäßer Verwendung.

Wie entsorge ich das Gerät richtig?

Entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es zur Verkaufsstelle zurück oder zu einem Recycling-Sammelpunkt Ihrer Gemeinde gemäß der WEEE-Richtlinie. Batterien ggf. separat entsorgen.

Kann ich die Docking-Station an anderen Computern verwenden?

Das Gerät ist speziell für MacBook Pro 2016/2017 mit Dual Thunderbolt™ 3 ausgelegt. Eine Verwendung an anderen Geräten wird nicht empfohlen und kann zu Inkompatibilitäten führen.

BEDIENUNGSANLEITUNG IB-DK4037A-2C Raidsonic

Sicherheitshinweise IB-DK4037-2C

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten

Sicherheitshinweise IB-DK4037-2C

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-DK4037-2C

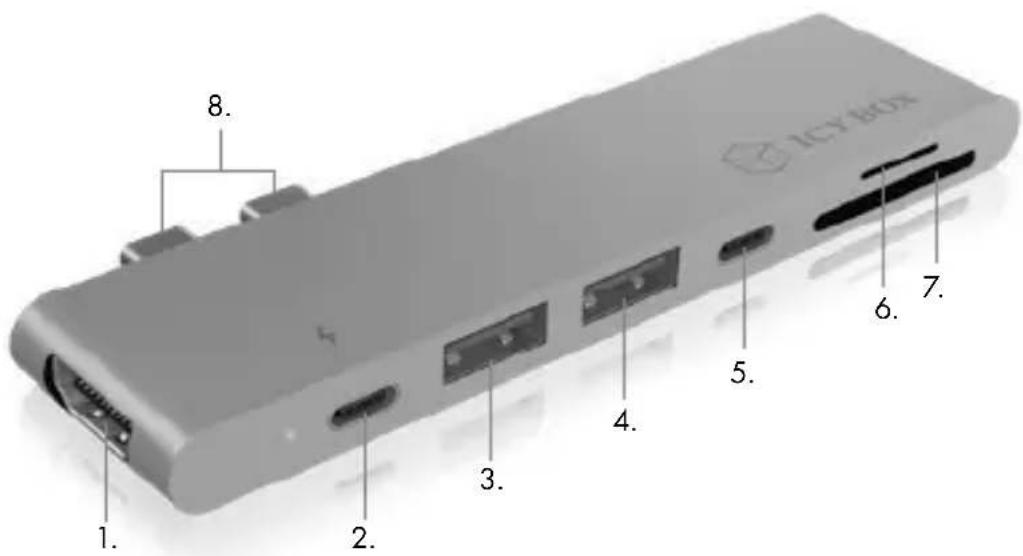

Product overview / Produktübersicht

12CY BOX 8. 4 3. 2. 1. 5. 6. 7.

EN

1. High Speed HDMI® Type-A (bis zu 3840x2160@30 Hz)
2. Thunderbolt™ 3 (passtrough) Type-C™ interface
3. USB 3.0 Type-A Schnittstelle bis zu 5 Gbit/s
4. USB 3.0 Type-A Schnittstelle bis zu 5 Gbit/s
5. USB Type-C™ Schnittstelle bis zu 5 Gbit/s
6. microSD 3.0 (UHS-I) bis zu 100 MB/s
7. SD 3.0 (UHS-I) Kartenleser bis zu 100 MB/s
8. Dual Thunderbolt™ 3 Type-CTM Schnittstelle zum Host-Computer

Manual IB-DK4037-2C

Wichtige Produktinformation

Sehr geehrter Kunde,

Nehmen Sie bitte folgende Informationen zur Kompatibilität von USB Type-C™

DockingStationen und Adaptern, inklusive diesem Gerät, zur Kenntnis!

• Dieses Gerät kann mittels des Dual Type-C™ Steckers nur an der Dual Thunderbolt™ 3 Schnittstelle Ihres MacBook Pro 2016/2017 verwendet werden.
- Folgende Betriebssysteme werden grundsätzlich unterstützt: macOS® X (10.11) oder höher.

Verpackungsinhalt

IB-DK4037-2C, Kunstlederetui, Schnellinstallationsanleitung

Beschreibung

Die Dual Type-C™ Notebook DockingStation wurde zur Anschlusserweiterung eines MacBook Pro entwickelt. Mit der DockingStation kann über die Dual Thunderbolt™ 3 Type-C™ Verbindung eines MacBook Pro ein Thunderbolt™ 3 Gerät oder Netzteil (passthrough), sowie eine HDMI Anzeigeeinheit, weitere USB 3.0 Type-C™ und Type-A Geräte und SD 3.0 und microSD 3.0 Karten über zwei Thunderbolt™ 3 Type-C™ Schnittstellen verwendet werden. Es besteht keine Notwendigkeit für eine Treiberinstallation – einfach einstecken – fertig! Das Netzteil des MacBook Pro verfügt über einen Type-C™ Stecker, so können Sie weiterhin Ihren Computer laden, wenn Sie das Netzteil am USB Type-C™ (PD) Anschluss des Adapters anschließen. Gleichzeitig können Daten über die weiteren USB und Kartenanschlüsse transferiert werden.

Merkmale

• Eingang (zu MacBook Pro): Dual Thunderbolt™ 3/Type-C™
  • Erweiterung um sechs zusätzliche Anschlüsse:
  1x Thunderbolt™ 3 Type-C™ (passthrough) bis zu 40 Gbit/s + Power Delivery
  1 x High Speed HDMI® Type-A (bis zu 3840x2160@30 Hz)
  1x USB 3.0 Type-C™ bis zu 5 Gbit/s
  2x USB 3.0 Type-A, abwärtskompatibel zu USB 2.0
  1x SD 3.0 und microSD 3.0 Kartenleser (UHS-I)

• Multi-LUN - ermöglicht das gleichzeitige Verwenden von zwei Karten

1. Plug the IB-DK4037 into the Dual Type-C™ port of your MacBook Pro.

2. Stecken Sie den IB-DK4037 in den Dual Type-C™ Anschluss Ihres MacBook Pro.

3. When the IB-DK4037 has been plugged in correctly the LED will turn on white!

4. Wurde die IB-DK4037 richtig eingesteckt, leuchtet die weiße LED entsprechend auf.

5. Connect your USB Type-A / Type-CTM / TunderboltTM 3 devices and supported memory cards* to the appropriate ports.

6. Verbinden Sie Ihre USB Type-A / Type-C™ / Thunderbolt™ 3 Geräte und unterstützte Speicherkarten* mit den entsprechenden Anschlüssen.

7. Connect the Type- C^TM power supply of the MacBook Pro to the Thunderbolt ^TM 3 Type- C^TM (passtrough) port to charge your MacBook Pro.

8. Verbinden Sie das Type-CTM Ladegerät des MacBook Pro mit der Thunderbolt™ 3 Type-CTM Schnittstelle (passtrough) um das MacBook Pro aufzuladen.

9. To unplug the IB-DK4037 pull it gently in the direction opposite to the connector.

10. Um die IB-DK4037 zu entfernen, ziehen sie vorsichtig entgegengesetzt zur Einsteckrichtung des Adapters.

\* SD card

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (wenn ICY BOX Logo sichtbar).

\* microSD Karte

Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (wenn ICY BOX Logo sichtbar).
