Produkttyp	Dockingstation
Marke	Raidsonic (ICY BOX)
Modell	IB-DK4039-2C
Kompatibilität	MacBook Pro (≥2016/2017/2018), MacBook Air (≥2018) mit Dual Thunderbolt 3 Anschluss
Betriebssystem	macOS 10.13 oder höher
Anschlüsse	1x Thunderbolt 3 (pass through, bis 40 Gbit/s & Power Delivery), 1x HDMI (bis 4K@30Hz), 2x USB 3.0 Type-A (bis 5 Gbit/s, abwärtskompatibel), 1x RJ45 Ethernet (bis 1000 Mbit/s), 1x SD 3.0 (UHS-I), 1x microSD 3.0 (UHS-I)
Hostanschluss	Dual USB Type-C (Thunderbolt 3)
Videoausgang	HDMI, max. 3840×2160 @ 30 Hz
Datenübertragung (USB)	USB 3.0, 5 Gbit/s
Netzteil	Pass-Through über Thunderbolt 3 Anschluss (kompatibel mit MacBook Ladegerät)
Kartenleser	SD 3.0 (UHS-I) und microSD 3.0 (UHS-I), Multi-LUN (gleichzeitige Nutzung beider Karten)
LED-Anzeige	Weiße Betriebs-LED
Gehäusematerial	Kunstlederetui (im Lieferumfang)
Lieferumfang	IB-DK4039-2C, Kunstlederetui, Schnellinstallationsanleitung
Reinigung	Mit trockenem Antistatiktuch; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Vor Feuchtigkeit und Staub schützen; keine Modifikationen; Gerät nur mit Typenschild-konformem Netzteil betreiben
Entsorgung	Elektro-Altgeräte nicht im Hausmüll; Recycling über Verkaufsstelle oder kommunalen Sammelpunkt

Häufig gestellte Fragen - IB-DK4039-2C Raidsonic

Welche MacBook Modelle sind mit der IB-DK4039-2C kompatibel?

Die Dockingstation ist mit MacBook Pro (≥2016/2017/2018) und MacBook Air (≥2018) kompatibel, die über einen Dual Thunderbolt 3 Anschluss verfügen.

Kann ich meinen Laptop über die Dockingstation laden?

Ja, schließen Sie das MacBook Ladegerät an den Thunderbolt 3 Pass-Through Anschluss an, um Ihren Computer zu laden und gleichzeitig andere Geräte zu nutzen.

Welche Auflösung unterstützt der HDMI-Anschluss?

Der HDMI-Anschluss unterstützt eine maximale Auflösung von 3840×2160 @ 30 Hz.

Muss ich Treiber installieren?

Nein, die Dockingstation benötigt keine Treiberinstallation. Sie funktioniert Plug & Play unter macOS.

Wie lege ich eine SD-Karte richtig ein?

Schieben Sie die SD-Karte mit der abgeschrägten Ecke voraus in den Schacht. Die goldenen Kontakte zeigen nach oben, wenn das ICY BOX Logo sichtbar ist.

Kann ich zwei Speicherkarten gleichzeitig nutzen?

Ja, die Dockingstation unterstützt Multi-LUN, sodass Sie sowohl eine SD- als auch eine microSD-Karte gleichzeitig verwenden können.

Was bedeutet die weiße LED?

Die weiße LED leuchtet, sobald die Dockingstation korrekt angeschlossen und betriebsbereit ist.

Ist die Dockingstation auch mit Windows kompatibel?

Laut Hersteller wird nur macOS 10.13 oder höher unterstützt. Eine Windows-Nutzung ist nicht vorgesehen.

Wie reinige ich die Dockingstation?

Verwenden Sie ein trockenes Antistatiktuch. Vermeiden Sie aggressive Reinigungsmittel, um Kratzer oder Feuchtigkeitsschäden zu vermeiden.

Was ist im Lieferumfang enthalten?

Im Lieferumfang befinden sich: IB-DK4039-2C Dockingstation, Kunstlederetui und eine Schnellinstallationsanleitung.

BEDIENUNGSANLEITUNG IB-DK4039-2C Raidsonic

Sicherheitshinweise IB-DK4039-2C

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten

Sicherheitshinweise IB-DK4039-2C

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-DK4039-2C

Dear Customer,

Wichtige Produktinformation

Sehr geehrter Kunde,

Nehmen Sie bitte folgende Informationen zur Kompatibilität von USB Type-C™

DockingStationen und Adaptern, inklusive diesem Gerät, zur Kenntnis!

- Dieses Gerät kann mittels des Dual Type-C™ Steckers nur an der Dual Thunderbolt™ 3 Schnittstelle Ihres MacBook Pro® (≥2016/2017/2018) oder MacBook Air® (≥2018) verwendet werden.

- Folgende Betriebssysteme werden grundsätzlich unterstützt: macOS ^® X (10.13) oder höher.

Verpackungsinhalt

IB-DK4039-2C, Kunstlederetui, Schnellinstallationsanleitung

Beschreibung

Die Dual Type-C™ Notebook DockingStation wurde zur Anschlusserweiterung eines MacBook Pro® oder MacBook Air® entwickelt. Mit der DockingStation kann über die Dual Thunderbolt® 3 Type-C™ Verbindung ein Thunderbolt® 3 Gerät oder Netzteil (pass through), sowie eine HDMI® Anzeigeeinheit, zwei USB 3.0 Type-A Geräte, eine LAN Schnittstelle, SD und microSD Karten verwendet werden. Es besteht keine Notwendigkeit für eine Treiberinstallation – einfach einstecken – fertig! Das Netzteil des MacBook® verfügt über einen Type-C™ Stecker, so können Sie weiterhin Ihren Computer laden, wenn Sie das Netzteil am USB Type-C™ (PD) Anschluss des Adapters anschließen. Gleichzeitig können Daten über die weiteren USB und Kartenanschlüsse transferiert werden.

Merkmale

• Eingang: Dual Thunderbolt ^TM 3 Type-C ^TM
  • Erweiterung um sieben zusätzliche Anschlüsse:

• 1 x High Speed HDMI ^ Type-A (bis zu 3840x2160@30 Hz)
- 1x Thunderbolt ^TM 3 Type-C ^TM (pass through) bis zu 40 Gbit/s und Power Delivery
• 1x Ethernet RJ45 Schnittstelle mit bis zu 1000 Mbit/s
• 2x USB 3.0 Type-A, abwärtskompatibel zu USB 2.0
- 1x SD 3.0 und microSD 3.0 Kartenleser (UHS-I), abwärtskompatibel

- Multi-LUN - ermöglicht das gleichzeitige Verwenden von zwei Karten

1. Weiße Betriebs-LED
2. Thunderbolt ^™ 3 Type-C ^™ (pass through) bis zu 40 Gbit/s und Power Delivery
3. High Speed HDMI ^® Type-A bis zu 3840x2160@30 Hz
4. USB 3.0 Type-A Schnittstelle bis zu 5 Gbit/s
5. USB 3.0 Type-A Schnittstelle bis zu 5 Gbit/s
6. Ethernet RJ45 Schnittstelle mit bis zu 1000 Mbit/s
7. Dual USB Type-C ^™ Schnittstelle zu Thunderbolt ^™ 3 Hostschnittstelle
8. SD 3.0 (UHS-I) Kartenleser bis zu 100 MB/s
9. microSD 3.0 (UHS-I) bis zu 100 MB/s

Manual IB-DK4039-2C

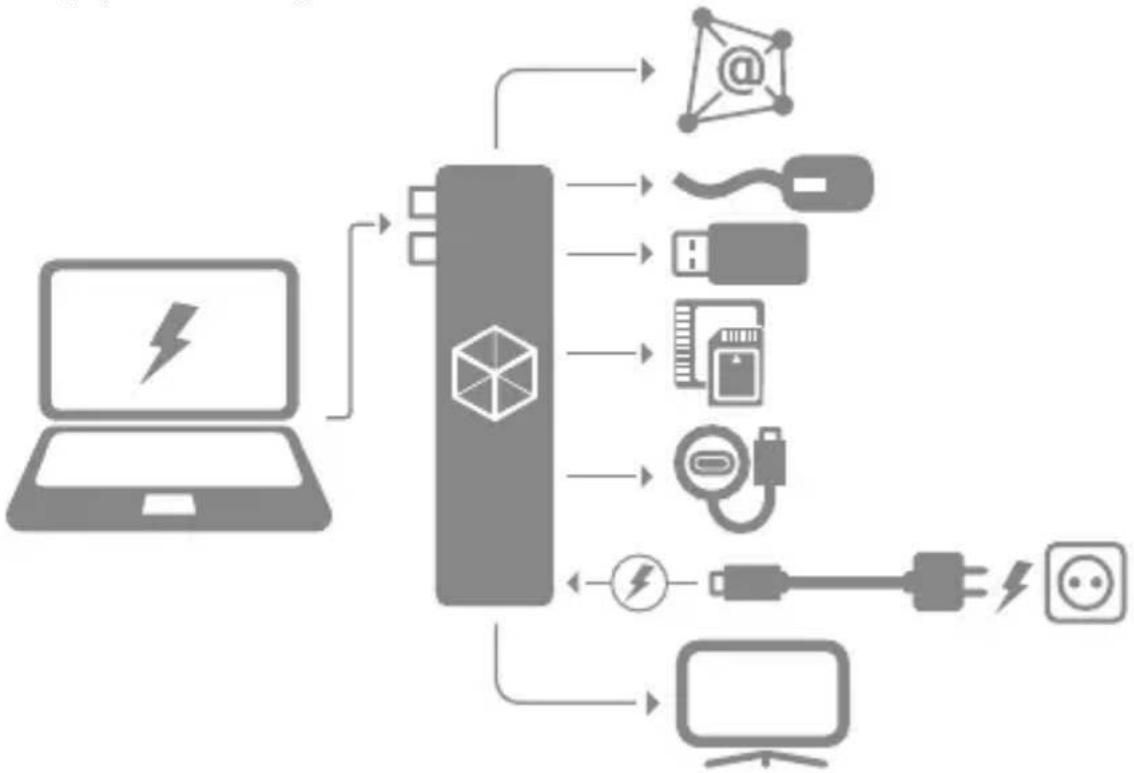

Usage / Verwendung

1. Plug the IB-DK4039-2C into the Dual Type-C ^™ port of your MacBook ^® .
2. Stecken Sie den IB-DK4039-2C in den Dual Type-C" Anschluss Ihres MacBook®.
3. When the IB-DK4039-2C has been plugged in correctly the LED will turn on white!
4. Wurde die IB-DK4039-2C richtig eingesteckt, leuchtet die weiße LED entsprechend auf.
5. Connect your USB Type-A / Type-C™/ Tunderbolt™ 3 devices and supported memory cards* to the appropriate ports.

6. Verbinden Sie Ihre USB Type-A / Type-C" / Thunderbolt" 3 Geräte und unterstützte Speicherkarten* mit den entsprechenden Anschlüssen.

7. Connect the Type-C ^™ power supply of the MacBook ^® to the Thunderbolt ^™ 3 Type-C ^™ port (pass through) to charge your MacBook ^® .

8. Verbinden Sie das Type-C ^™ Ladegerät des MacBook ^® mit der Thunderboll ^™ 3 Type-C ^™ Schnittstelle (pass through) um das MacBook ^® aufzuladen.

9. To unplug the IB-DK4039-2C pull it gently in the direction opposite to the connector.

10. Um die IB-DK4039-2C zu entfernen, ziehen sie vorsichtig entgegengesetzt zur Einsteckrichtung des Adapters.

Manual IB-DK4039-2C

\* SD card

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (wenn ICY BOX Logo sichtbar).

\* microSD Karte

Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (wenn ICY BOX Logo sichtbar).
