BEDIENUNGSANLEITUNG IB-DK2244AC Raidsonic
Type-C™ DockingStation mit dreifach Videoausgabe
Sicherheitshinweise IB-DK2244AC
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
GEFAHR
warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.
WARNUNG
warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.
VORSICHT
warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
WARNUNG
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
VORSICHT
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
ACHTUNG
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
Sicherheitshinweise IB-DK2244AC
- keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
WARNING
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
- Kleinteile, Zubehör für Kinder unzugänglich verwahren
- Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
- Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
ACHTUNG
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
- Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
- Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
ACHTUNG
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
ACHTUNG
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses
Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter support@raidsonic.de oder besuchen Sie unsere Internetseite www.raidsonic.de.
Safety information IB-DK2244AC
IB-DK2244AC, Netzteil, Stromkabel, USB Type-C™ Kabel (100 cm), Schnellinstallationsanleitung

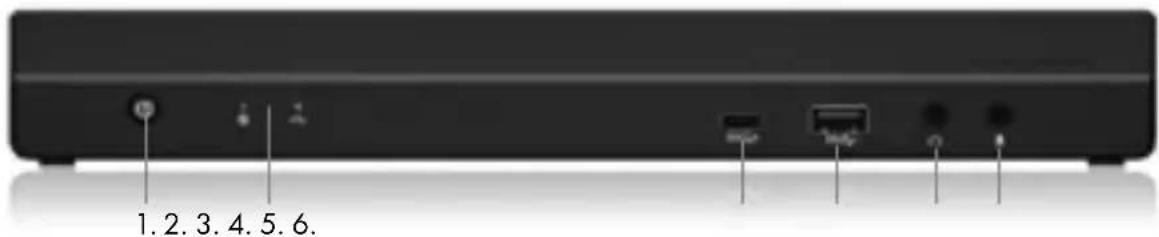

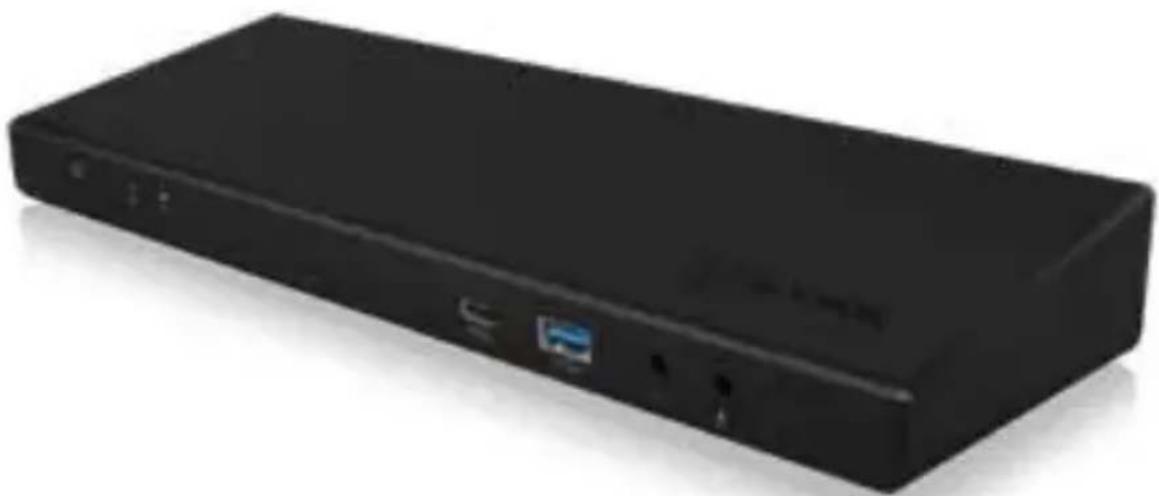

Vorderansicht
- AN/AUS Taste
- LED für Betrieb und Zugriff
- USB 3.0 Type-C ^TM Datenschnittstelle
- USB 3.0 Type-A Datenschnittstelle + 1,5 A aufladen
- Kopfhörerschnittstelle
- Mikrofonschnittstelle


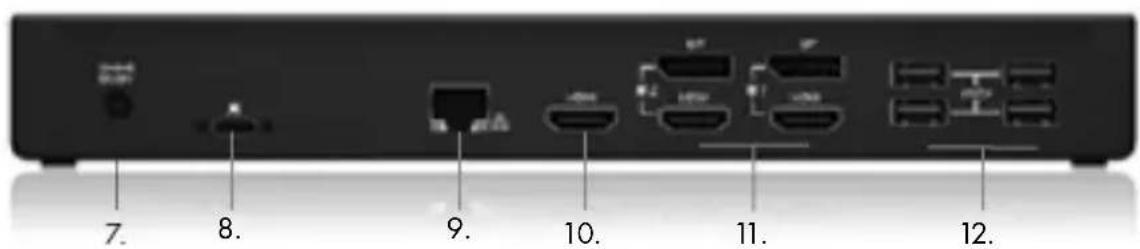

1. 2. 3. 4. 5. 6.Rückansicht
- Stromanschluss
- USB Type-C ^TM Host PC Schnittstelle
- RJ45 Ethernet Schnittstelle / Gigabit
- HDMI ^® Schnittstelle bis zu 4k@30Hz
- 2x DisplayPort ™/HDMI® Schnittstellen bis zu 4k@60Hz/je Monitor
- 4x USB 3.0 Type-A Datenschnittstelle
- Host Computer mit freier USB Type-C™ Schnittstelle (um den vollen Funktionsumfang zu gewährleisten, muss der verwendete USB Type-C™ Anschluss USB Power Delivery und den DisplayPort™ Alt Mode oder Thunderbolt™ 3 unterstützen).
Hinweis: Die Dockingstation kann auch an Host Computer mit USB Type-C™ Schnittstelle OHNE Power Delivery Unterstützung genutzt werden (DisplayPort™ Alt Mode wird weiterhin benötigt). In diesem Falle kann das Notebook NICHT über die Type-C™ Schnittstelle mit Strom versorgt werden. - Verfügbare Steckdose
- HDMI® und DisplayPort™ Monitore mit entsprechenden Verbindungskabeln (wenn zusätzliche externe Monitore verwendet werden sollen)
- 4K-fähige Monitore um die volle 4K Auflösung erreichen zu können
- Unterstützte Betriebssysteme: Windows® 10, macOS®
USB Type-C™
Nicht alle USB Type-C™ Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C™ Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung via USB.
Um das volle Potential der DockingStation ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C™ Schnittstelle den DisplayPort™ Alt Mode und USB Power Delivery oder Thunderbolt3™ unterstützt.
Inbetriebnahme
Installieren Sie den Treiber!
Achtung: Laden Sie sich bitte erst die aktuellen Treiber unter https://www.displaylink.com/downloads herunter. Schließen Sie erst nach der Installation die DockingStation an ihr System an!
Windows®
A. Laden sich die korrekte Datei von oben genannter Webseite herunter.
B. Starten Sie „Run Setup.exe“
C. Folgen Sie den Anweisungen und schließen Sie die Installation ab.
D. Starten Sie ihren PC neu
E. Verbinden Sie die DockingStation mit ihrem PC über eine unterstützte USB Type-C USB 3.0 Type-A Schnittstelle.
F. Fertig! Sie können die IB-DK2244AC nun verwenden.
TM oder
Handbuch IB-DK2244AC
macOS®
A. Laden sich die korrekte Datei von oben genannter Webseite herunter.
B. Starten Sie die Datei Mac_driver\ driver.dmg
C. Folgen Sie den Anweisungen
D. Verbinden Sie die DockingStation mit Ihrem macOS
USB 3.0 Type-C
^TM oder Type-A Schnittstelle.
® Computer über eine unterstützte
E. Starten Sie ihren Computer neu
F. Fertig! Sie können die IB-DK2244AC nun verwenden
Inbetriebnahme

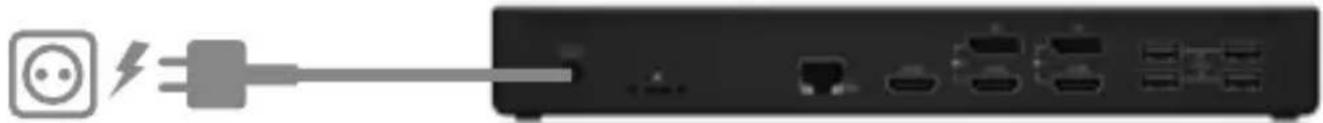

- Netzteil anschließen

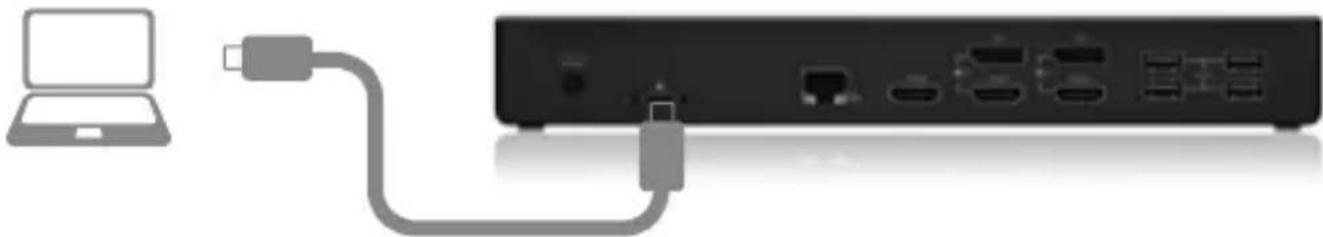

- USB Type-C™ zu Type-C™ (Type-A) Kabel anschließen

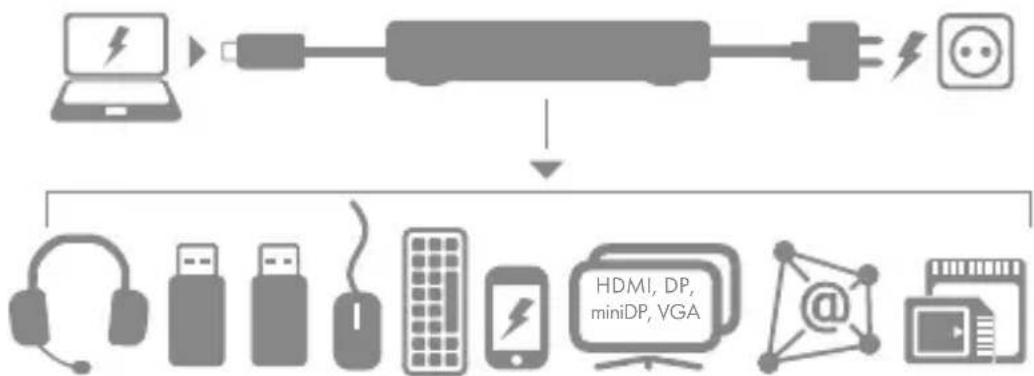

- Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.
Handbuch IB-DK2244AC
Zwei DisplayPort ^™ oder HDMI ^® Monitore verbinden
Sie können zwei DisplayPort ^™ oder zwei HDMI ^® Monitore hinzufügen, indem Sie diese an die Videoschnittstellen der IB-DK2244AC (2x DisplayPort ^™ oder 2x HDMI ^® ) anschließen.
Verbinden Sie die DisplayPort ^® / HDMI ^® Monitore unter Verwendung von zertifizierten DisplayPort ^™ / HDMI ^® Kabeln (nicht enthalten).
Es wird empfohlen Monitore der gleichen Größe, Auflösung und des gleichen Typs zum Anschluss zu verwenden. Gleicher Typ bedeutet, dass die Geräte die gleiche native Auflösung und Bildwiederholrate verfügen.
Einen 5K DisplayPort™ Monitor verbinden
Sie können einen 5K DisplayPort™ Monitor hinzufügen, indem Sie diesen an die Videoschnittstellen der IB-DK2244AC (2x DisplayPort™) anschließen.
Verbinden Sie den DisplayPort™ Monitor unter Verwendung von zertifizierten DisplayPort™ Kabeln (nicht enthalten).
Einen zusätzlichen HDMI® Monitor verbinden
Zusätzlich können Sie einen HDMI ^® Monitor hinzufügen, indem Sie diesen an die dritte HDMI ^® Schnittstelle der IB-DK2244AC anschließen.
Verbinden Sie den HDMI® Monitor unter Verwendung von zertifizierten HDMI® Kabeln (nicht enthalten).
Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.
Unterstützte Videoauflösungen
Die IB-DK2244AC unterstützt 2x 4K@60 Hz Ultra HD Auflösungen, wenn die angeschlossenen DisplayPort® / HDMI® Monitore diese Auflösung ebenfalls unterstützen (bis zu 3840x2160@60 Hz /Monitor).
oder
Die IB-DK2244AC unterstützt 1x 5K@60 Hz Ultra HD Auflösungen, wenn der angeschlossene DisplayPort ^™ Monitor diese Auflösung ebenfalls unterstützt (bis zu 5120x2880@60 Hz).
und
Die IB-DK2244AC unterstützt 1x 4K@30 Hz Ultra HD Auflösungen, wenn der angeschlossene HDMI® Monitor diese Auflösung ebenfalls unterstützt (bis zu 3840x2160@30 Hz).
