Produkttyp	USB-C Dockingstation
Modell	IB-DK4029-CPD
Host-Schnittstelle	USB Typ-C (unterstützt DP Alt Mode und Power Delivery)
USB-Anschlüsse	1x USB 2.0 Typ-A (480 Mbit/s), 1x USB 3.1 Gen 2 Typ-A (10 Gbit/s), 1x USB PD Typ-C (85W, 10 Gbit/s)
Videoausgang	2x HDMI (bis zu 3840x2160@60 Hz mit DP 1.4, DSC erforderlich)
Ethernet	RJ45 Gigabit
Stromversorgung	Bis zu 85W über USB Typ-C (externes Netzteil nicht im Lieferumfang enthalten)
Kompatibilität	Windows / macOS mit USB Typ-C, das DP Alt Mode und Power Delivery unterstützt; Thunderbolt 3 kompatibel
Abmessungen (ca.)	150 x 80 x 25 mm
Gewicht (ca.)	200 g
Sicherheitshinweise	Stromschlaggefahr; von Feuchtigkeit fernhalten; nur mit angegebenem Netzteil verwenden
Montagegefahren	Scharfe Komponenten; Kontakt vermeiden; geeignetes Werkzeug verwenden
Hitzegerfahren	Für Belüftung sorgen; nicht abdecken; direkte Sonneneinstrahlung vermeiden
Gefahr durch Kleinteile	Von Kindern fernhalten; Erstickungsgefahr
Datensicherung	Daten vor der Verwendung und beim Anschließen neuer Hardware sichern
Reinigung	Trockenes, antistatisches Tuch verwenden; vor der Reinigung trennen; aggressive Reinigungsmittel vermeiden
Entsorgung	Nicht im Hausmüll entsorgen; WEEE-Richtlinien befolgen
Packungsinhalt	Dockingstation, Benutzerhandbuch (andere Zubehörteile nicht angegeben)
Garantie	Siehe Hersteller

Häufig gestellte Fragen - IB-DK4029-CPD Raidsonic

Welche Systemanforderungen hat der IB-DK4029-CPD?

Sie benötigen einen Computer mit einem USB Typ-C-Anschluss, der Power Delivery und DisplayPort Alt Mode unterstützt, oder einen Thunderbolt 3-Anschluss. Es funktioniert mit Windows und macOS.

Wie richte ich die Dockingstation ein?

Verbinden Sie das USB Typ-C-Kabel mit Ihrem eingeschalteten Computer, schließen Sie dann Ihre Geräte (Monitore, USB-Peripherie usw.) an die entsprechenden Anschlüsse der Dockingstation an. Für die Stromversorgung schließen Sie bei Bedarf ein externes Netzteil an den USB PD-Anschluss an.

Welche Videoauflösungen werden unterstützt?

Im Einzelbildschirmmodus bis zu 3840x2160@60 Hz (erfordert DP 1.4 HBR3 mit DSC). Im Dualbildschirmmodus bis zu 3840x2160@60 Hz jeweils mit DP 1.4 HBR3 und DSC, oder 1920x1080@60 Hz jeweils mit DP 1.2 HBR2.

Kann ich meinen Laptop über die Dockingstation aufladen?

Ja, wenn Ihr Laptop USB Power Delivery unterstützt. Die Dockingstation kann bis zu 85W über den USB PD Typ-C-Anschluss liefern, aber Sie müssen ein externes Netzteil (nicht im Lieferumfang enthalten) an die Dockingstation anschließen.

Ist diese Dockingstation mit Thunderbolt 3 kompatibel?

Ja, das Gerät ist mit Thunderbolt 3 ausgestatteten Computern kompatibel. Es erfordert jedoch, dass Ihr Host-Anschluss USB Typ-C DP Alt Mode und Power Delivery für die volle Funktionalität unterstützt.

Wie konfiguriere ich Dual-Monitore?

Unter Windows gehen Sie zu den Anzeigeeinstellungen und wählen Sie Diese Anzeigen erweitern. Unter macOS gehen Sie zu Systemeinstellungen > Monitore > Anordnung und ziehen Sie die Monitor-Symbole. Stellen Sie sicher, dass Sie in den Anzeigeeinstellungen die richtige Auflösung auswählen.

Unterstützt die Dockingstation HDMI 2.0?

Die HDMI-Anschlüsse unterstützen bis zu 3840x2160@60 Hz mit DisplayPort 1.4 HBR3 und DSC. Dies entspricht effektiv der HDMI 2.0-Bandbreite für 4K@60, aber die Schnittstelle selbst ist je nach Signal HDMI 1.4 oder 2.0.

Wie sollte ich die Dockingstation reinigen?

Trennen Sie das Gerät von der Stromversorgung und dem Computer, verwenden Sie dann ein trockenes, antistatisches Tuch. Vermeiden Sie aggressive Reinigungsmittel oder Lösungsmittel, die die Oberfläche beschädigen könnten.

Was soll ich tun, wenn die Datenübertragung beim Ein-/Ausstecken der Stromversorgung unterbrochen wird?

Vermeiden Sie das Ein- oder Ausstecken des Netzteils während der Datenübertragung. Die Dockingstation kann andere Schnittstellen kurzzeitig trennen. Schließen Sie die Stromversorgung immer dann an/ab, wenn keine Datenübertragung aktiv ist, um Datenverlust zu vermeiden.

Kann ich die Dockingstation ohne externes Netzteil verwenden?

Ja, die Dockingstation kann ohne externe Stromversorgung funktionieren, aber Sie erhalten keine Stromversorgung zum Host. Angeschlossene Geräte können weiterhin funktionieren, aber die Leistung (insbesondere Video) könnte eingeschränkt sein. Für die volle Funktionalität verwenden Sie das mitgelieferte Netzteil (falls vorhanden) oder ein kompatibles USB PD-Ladegerät.

BEDIENUNGSANLEITUNG IB-DK4029-CPD Raidsonic

Manual IB-DK4029-CPD

USB Type-C® Multiport DockingStation mit zweifacher Videoausgabe

Sicherheitshinweise IB-DK4029-CPD

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
- Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

VORSICHT

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

Sicherheitshinweise IB-DK4029-CPD

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Safety information IB-DK4029-CPD

1x IB-DK4029-CPD, 1x manual

Product overview

1x IB-DK4029-CPD, 1x Handbuch

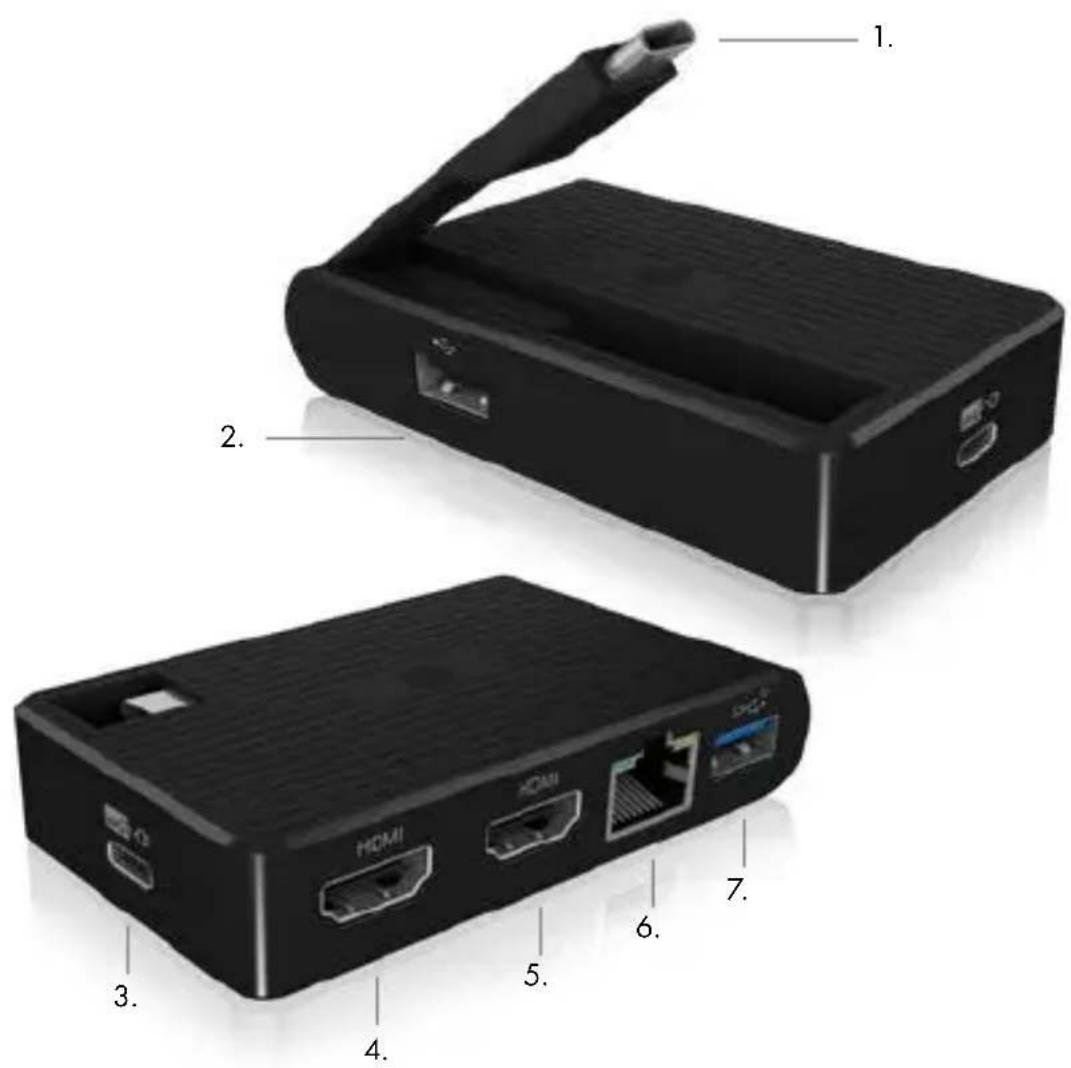

Produktübersicht

1. USB Type-C ^® Hostschnittstelle
2. USB 2.0 Type-A Datenschnittstelle mit bis zu 480 Mbit/s
3. USB PD Type-C ^® Schnittstelle mit bis zu 85 W und Datenschnittstelle mit bis zu 10 Gbit/s
4. HDMI ^® 1 Schnittstelle (Einzelauflösung bis zu 3840x2160@30/60 Hz)
5. HDMI ^® 2 Schnittstelle (Einzelauflösung bis zu 3840x2160@30/60 Hz)
6. RJ45 Ethernet Schnittstelle / Gigabit
7. USB 3.1 (Gen 2) Type-A Datenschnittstelle mit bis zu 10 Gbit/s

Handbuch IB-DK4029-CPD

Anforderungen

• USB Type-C®fähiger Windows®/macOS® Computer
• Power Delivery und DP Alt Mode Unterstützung
• Kein Netzteil enthalten (nur für Power Delivery benötigt)
• Das Gerät ist auch mit Thunderbolt 3 ausgestatteten Computern kompatibel

USB Type-C®

Nicht alle USB Type-C® Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C® Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung über USB.

USB Type-C ^TM ≠ USB Type-C ^TM

Wichtigt!

Dieses ICY BOX Produkt verwendet den USB Type-C™ Anschluss und nutzt die DisplayPort™ Alt Mode Technologie.

Nicht alle Computer, Notebooks oder Tablets mit USB Type-C ^™ . Schnittstelle unterstützen auch den DisplayPort ^™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems und dessen USB Type-C™ Schrittstelle oder nutzen Sie das ICY BOX Produkt an einem Thunderbolt™ 3 Anschluss.

Um das volle Potential der IB-DK4029-CPD ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C® Schnittstelle den DP Alt Mode und USB Power Delivery oder Thunderbolt™ 3 Type-C® unterstützt.

Inbetriebnahme

1. Verbinden Sie den USB Type-C ^® Stecker mit Ihrem eingeschalteten Computer.

1. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.

Achtung! Beim Verbinden bzw. Entfernen eines Power Delivery Netzteils über die Type-C® Schnittstelle der IB-DK4029-CPD werden die anderen verwendeten Schnittstellen unter Umständen kurzzeitig getrennt und sofort wieder verbunden. Um Datenverlust während einer Datenübertragung oder Streamunterbrechungen oder Ähnliches zu vermeiden, verbinden oder entfernen Sie die Power Delivery Stromversorgung NICHT, während irgendwelche Datenübertragungen stattfinden.

Handbuch IB-DK4029-CPD

Monitore

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.

Unterstützte Videoauflösungen

Videomatrix Übersicht (USB Type-C® DP Alt Mode, 2Lane, DP 1.2 HBR2), maximale Auflösungen
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	HDMI*1 HDMI	*2 HDMI	*1 HDMI	*2
Zweifache Videoausgabe H	DMI*1 HDMI	*2 1920x1080@60 Hz 1920x1080@60 Hz
Einfache Videoausgabe	HDMI*1 3840x2160@30 Hz
		HDMI*2 3840x2160@30 Hz
Videomatrix Übersicht (USB Type-C® DP Alt Mode, 2Lane, DP 1.4 HBR3), maximale Auflösungen*
Zweifache Videoausgabe H	DMI*1 HDMI	*2	3840x2160@60 Hz	3840x2160@60 Hz
Einfache Videoausgabe	HDMI*1 3840x2160@60 Hz
		HDMI*2 3840x2160@60 Hz
Hinweise:DP 1.2 Bandbreite/Lane ist 4,32 (5,4) Gbit/s = (netto (brutto))DP 1.4 Bandbreite/Lane ist 6,48 (8,1) Gbit/s = (netto (brutto))HBR2: 5,4 Gbit/s pro LaneHBR3: 8,1 Gbit/s pro Lane			1920x1080@60 Hz Bandbreite ist 3,31 Gbit/s2560x1440@60 Hz Bandbreite ist 5,8 Gbit/s3840x2160@30 Hz Bandbreite ist 7,13 Gbit/s3840x2160@60 Hz Bandbreite ist 12,8 Gbit/s*DSC (Display Stream Compression) Unterstützung erforderlich

Handbuch IB-DK4029-CPD

Windows® Konfiguration der Anzeigeeinheiten

Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren.

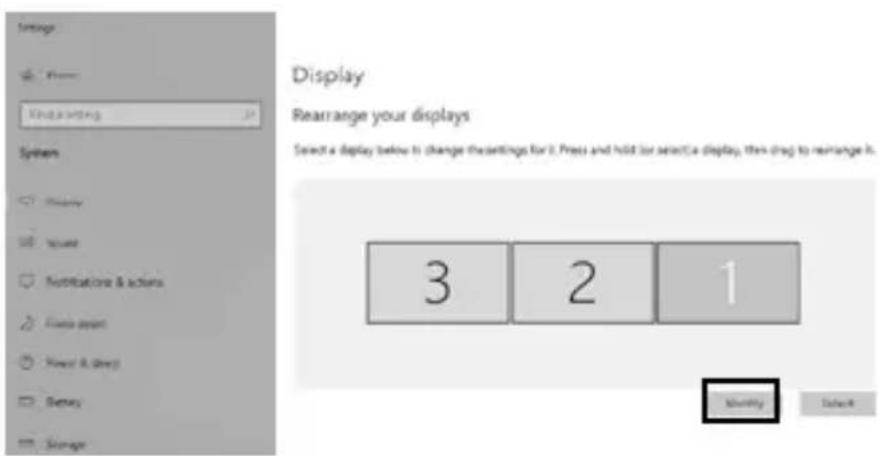

Monitore anordnen

Sobald zusätzliche Monitore angeschlossen sind, können Sie entweder auf den Spiegelmodus, den Erweiterungsmodus (nur Windows®) oder die Einstellung der Primäranzeige konfiguriert werden.

z.B.: Erweiterung Ihrer Monitore

• Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows-Desktop
• Klicken Sie mit der rechten Maustaste und wählen Sie Anzeigeeinstellungen, um das Konfigurationsfenster aufzurufen.

- Verwenden Sie den Abschnitt Anzeige

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den entsprechenden Monitor für die folgenden Einstellungen aus, indem Sie auf das Symbol des identifizierten Monitors klicken.

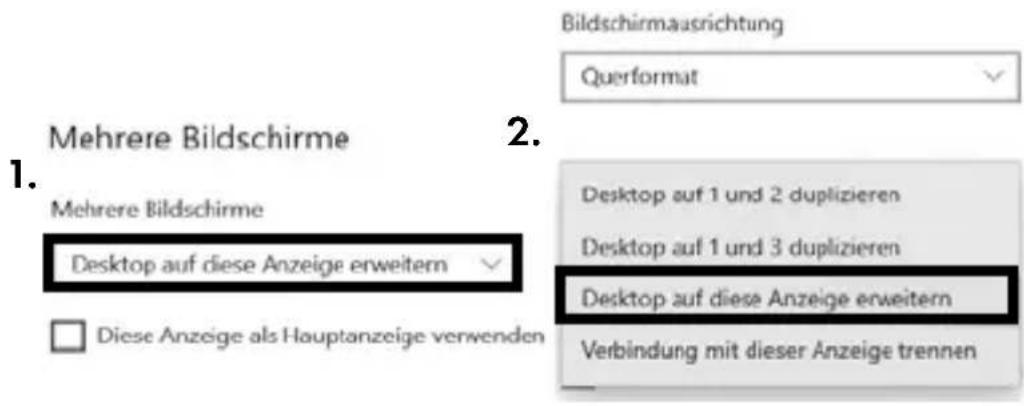

• Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten.

Handbuch IB-DK4029-CPD

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

3.

- Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor-symbole per Drag & Drop, um Ihre Monitore anzuordnen. (Einige Anwendungen unterstützen jedoch möglicherweise nicht die Anzeige auf dem erweiterten Desktop).

Anzeige

Bildschirme neu anordnen

Wählen Sie unten eine Anzeige aus, um ihre Einstellungen zu Ändern. Halten Sie die Anzeige gedrückt (oder wählen Sie sie aus), und ziehen Sie sie, um sie neu anzuordnen.

Handbuch IB-DK4029-CPD

Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen

Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors:

1. Standard Anzeigeeinstellungen

- Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.

- Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.

- Klicken Sie auf Bildschirmauflösung

1.

- Wählen Sie die gewünschte Auflösung aus dem Dropdown-Menü.

2.

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

Handbuch IB-DK4029-CPD

2. Erweiterte Anzeigeeinstellungen

- Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.

- Klicken Sie auf Erweiterte Anzeigeeinstellungen

Mehrere Bildschirme

Mehrere Bildschirme

Desktop auf diese Anzeige enweitern

Diese Anzeige als Hauptanzeige verwenden

Mit dahlzoser Anzeuge verbänder

1.

Grafiedinstellungen

Eine neue Seite öffnet sich

- Wählen Sie den entsprechenden Monitor aus, indem Sie auf

Anzeige auswählen klicken.

- Klicken Sie auf Adaptereigenschaften für Bildschirm X anzeigen

Erweiterte Anzeigeeinstellungen

Anzeige auswählen

Wählen Sie eine Anzeige aus, deren Einstellungen Sie anzeigen oder ändern möchten.

2.

Anzeigeinformationen

LG Ultra HD

Bildschirm 2: mit Inte(R) UHD Graphics 620 verbunden

Desktopaulösung

1920×1080

Aktive Signalauflösung

1920×1080

Aktualsierungsrate (Hz)

60 Hz

Bittiefe

8-Bit

Farbformat

RGB

Farbraum

SDR (Standard Dynamic Range)

3.

Handbuch IB-DK4029-CPD

Es öffnet sich ein neues Fenster

- Klicken Sie auf Alle Modi auflisten

4.

Es öffnet sich ein neues Fenster

- Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.

Handbuch IB-DK4029-CPD

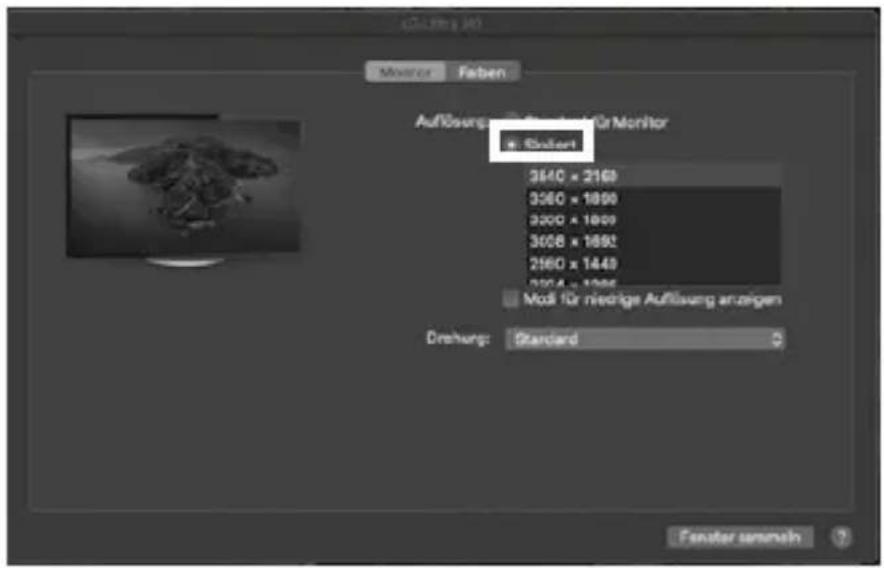

macOS® Konfiguration der Anzeigeeinheiten

Sobald zusätzliche Monitore angeschlossen sind, können Sie entweder auf den Spiegelmodus oder den Erweiterungsmodus (nur ein zusätzlicher Monitor, ein zweiter Monitor wird nur gespiegelt) konfiguriert werden.

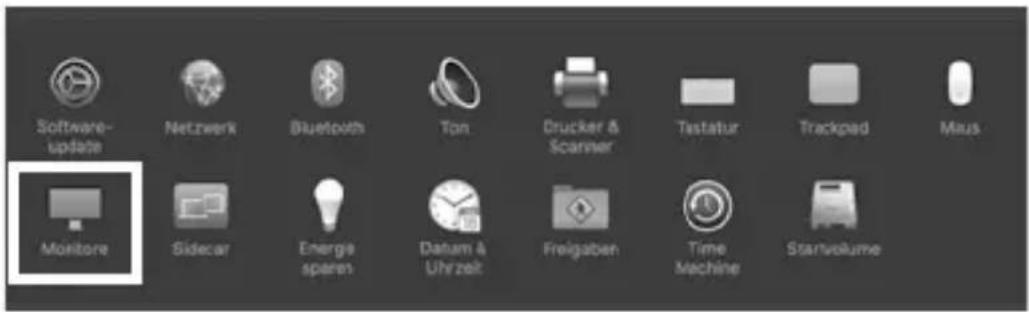

- Klicken Sie auf Systemeinstellungen

- Klicken Sie auf Monitore

Es öffnet sich ein neues Fenster

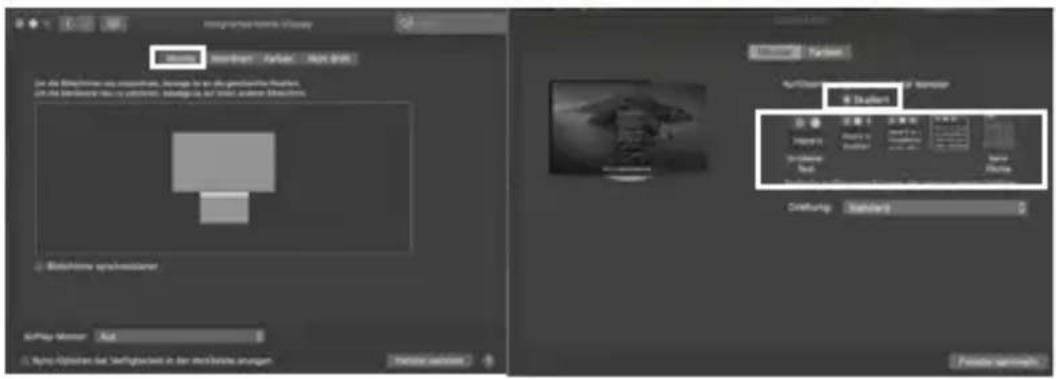

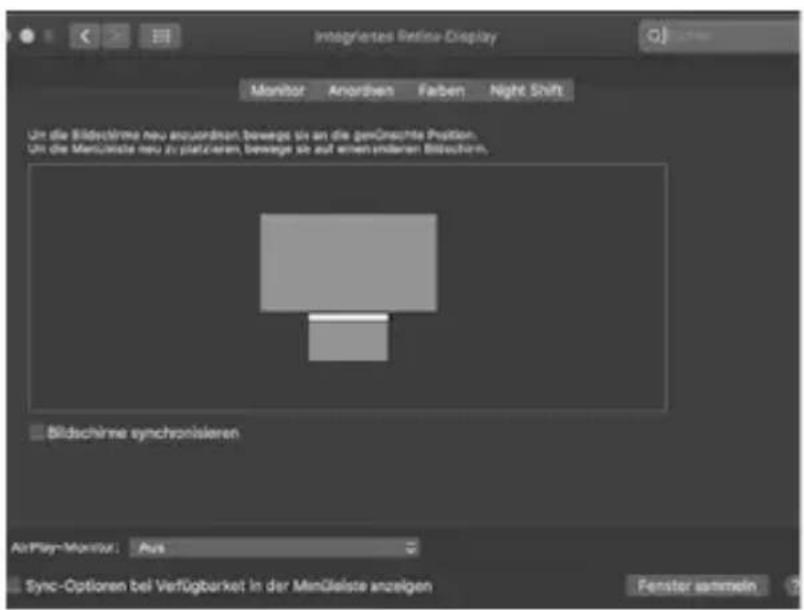

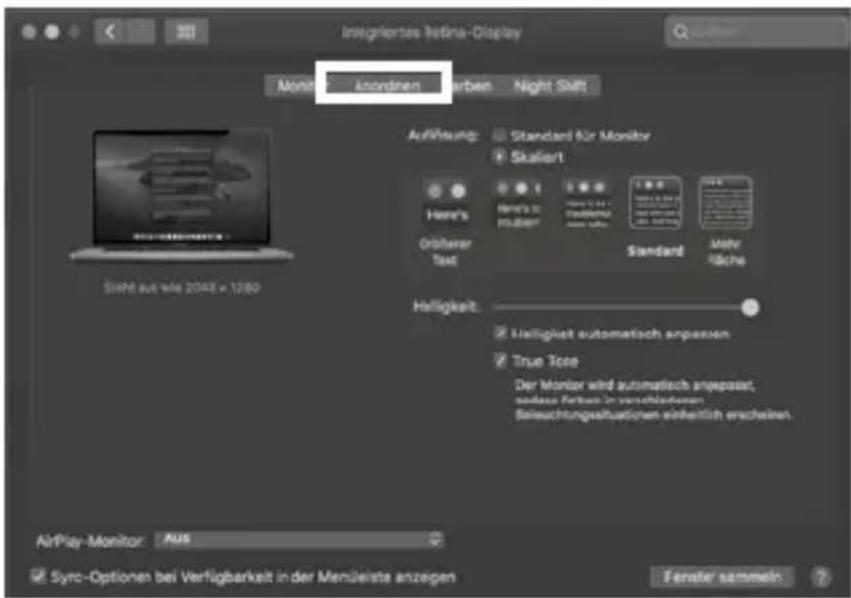

- Klicken Sie auf Anordnen

Handbuch IB-DK4029-CPD

- Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen.

Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.

Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld darunter.

Erweiterte Anzeigeeinstellungen

Detailliertere Einstellungen können Sie wie folgt vornehmen:

Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
