BEDIENUNGSANLEITUNG IB-DK4038-CPD Raidsonic

Handbuch (Deutsch) IB-DK4038-CPD

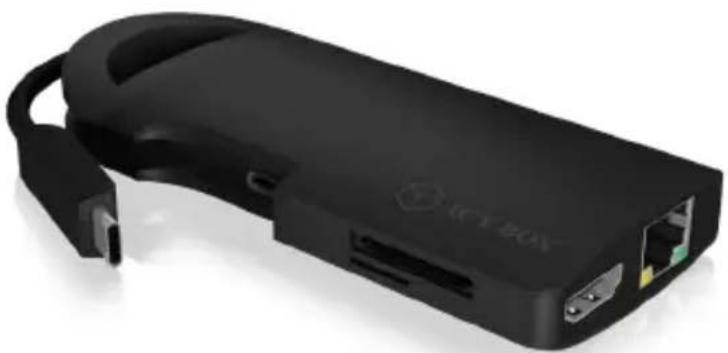

USB Type-C™ Notebook DockingStation

Sicherheitshinweise IB-DK4038-CPD

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

WARNING Lebensgefahr durch Ersticken oder Verschlucken

Sicherheitshinweise IB-DK4038-CPD

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Safety information IB-DK4038-CPD

IB-DK4038-CPD, Schnellinstallationsanleitung

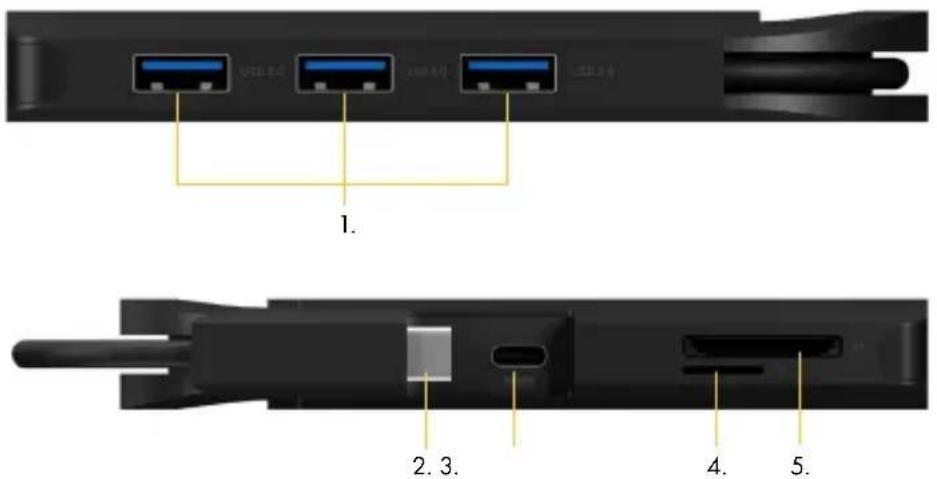

Side views / Seitenansichten

1. 2. 3. 4. 5.

1. 3x USB 3.0 Type-A data interface/Datenschnittstelle + 0.9 A charging/aufladen
2. Integrated USB Type-C ^™ plug to host computer/ integrierter USB Type-C ^™ Stecker zum Hostcomputer
3. USB Type-C only for Power Delivery (PD) 2.0 up to 20 V@3 A / nur für PD 2.0 bis zu 20 V@3 A
4. MicroSD card reader/microSD Kartenleser up to / bis zu 480 Mbit/s
5. SD card reader/SD Kartenleser up to / bis zu 480 Mbit/s

Rear view / Rückansicht

1. HDMI ® interface/Schnittstelle / up to/bis zu 3840x2160@30 Hz
2. RJ45 Ethernet interface/Schnittstelle / Gigabit

Manual IB-DK4038-CPD

Starting up / Inbetriebnahme

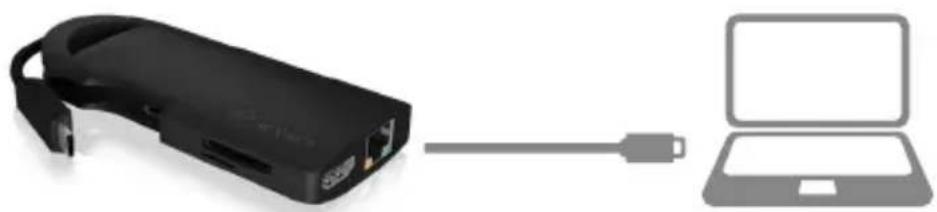

1. Connect USB Type-C™ cable / USB Type-C™ Kabel anschließen

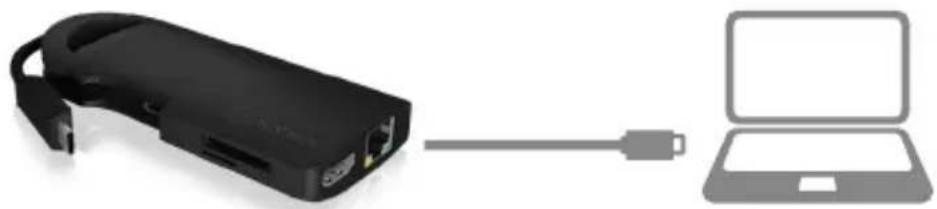

1. Connect your devices to the appropriate interfaces on the dock / Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an.

Verwendung der Speicherkartenschächte

SD Karte

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (ICY BOX Logo oben).

microSD Karte

Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (ICY BOX Logo oben).

Hinweis: Damit Ihr Notebook mit Strom versorgt und auch geladen wird, muss dessen USB Type-C ^™ Schnittstelle USB Power Delivery 2.0 oder Thunderbolt ^™ 3 unterstützen.

Manual IB-DK4038-CPD

Type-CTM Notebook DockingStation

Die USB Type-C™ DockingStation von ICY BOX in elegantem Design und mit Power Delivery Technologie, ist für den Anschluss an einen Computer (z.B. Laptop, Notebook, etc.) mit Type-C™ Schnittstelle und DisplayPort® Alt Mode Unterstützung entwickelt worden um einen zusätzlichen Monitor, sowie externe Peripherie per USB und LAN anschließen zu können und den Computer gleichzeitig über eine Power Delivery 2.0 Type-C™ Schnittstelle mit Strom zu versorgen.

Merkmale

• Hochwertiges und stylisches Aluminiumgehäuse
• 1x High Speed HDMI ✉Type-A (bis zu 3840x2160@30 Hz)
• Drei USB 3.0 Type-A Anschlüsse mit Datenübertragungsrate bis zu 5 Gbit/s
• Gigabit LAN RJ45 Schnittstelle mit Wake-on-LAN Funktion
- Eine USB Type-C™ Schnittstelle mit Power Delivery 2.0 Unterstützung
Versorgt Ihr Notebook mit bis zu bis zu 60 W über den USB Type-C ^™ Anschluss, unter Verwendung des original Type-C ^™ Netzteils des Computers

Anforderungen

• Host Computer mit freier USB Type-C™ Schnittstelle (um den vollen Funktions- umfang zu gewährleisten muss der verwendete USB Type-C™ Anschluss USB Power Delivery 2.0 und den DisplayPort® Alt Mode oder Thunderbolt™ 3 unterstützen)
  Hinweis: Die DockingStation kann auch an Host Laptops mit USB Type-C ^™ Schnittstelle OHNE Power Delivery 2.0 Unterstützung genutzt werden (DisplayPort ^™ Alt Mode wird weiterhin benötigt). In diesem Falle kann das Notebook NICHT über die Type-C ^™ Schnittstelle mit Strom versorgt werden.
• HDMI ^® Monitor mit entsprechendem Verbindungskabel (wenn ein zusätzlicher externer Monitor verwendet werden soll)
• 4K-fähigen Monitor um die volle Auflösung von 3840x2160@30 Hz erreichen zu können
• Unterstützte Betriebssysteme: Windows ^® 10, macOS ^®

USB Type-C™

Nicht alle USB Type-C ^™ Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C ^™ Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung via USB.

i DisplayPort Alt Mode Computer manual

USB Type-C ^TM ≠ USB Type-C ^TM

Wichtig!

Dieses ICY BOX Produkt verwendet den USB Type-C™ Anschluss und nutzt die DisplayPort™ Alt Mode Technologie.

Nicht alle Computer, Notebooks oder Tablets mit USB Type-C

Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems und dessen USB Type-C" Schnittstelle oder nutzen Sie das ICY BOX Produkt an einem Thunderbolt" 3 Anschluss.

Um das volle Potential der IB-DK4038-CPD ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C ^™ Schnittstelle den DisplayPort ^™ Alt Mode und USB Power Delivery oder Thunderbolt ^™ 3 Type-C ^™ unterstützt.

Hinweis! Die zusätzliche USB Type-C ^™ Schnittstelle an der DockingStation unterstützt lediglich Power Delivery 2.0 und keine Datenübertragung

Handbuch IB-DK4038-CPD

Installieren und Verwenden der Dockingstation

Nach dem Anschließen der IB-DK4038-CPD werden automatisch benötigte Treiber installiert bzw. aktualisiert. Um die Installation abzuschließen, folgen Sie den Anweisungen, falls während der automatischen Installation dazu aufgefordert werden sollten.

Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an. Verbinden Sie bei Bedarf zusätzliche Monitore mit den Videoanschlüssen der IB-DK4038-CPD.

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Host Computers ab. Bestimmte Grafikkarten verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems. Die Hardware Ihres Computers muss über eine Unterstützung für eine externe Anzeigeeinheiten verfügen (z.B.: MST).

Unterstützte Videoauflösungen

Die IB-DK4038-CPD unterstützt 4K Ultra HD Auflöungen, wenn der angeschlossene HDMI® Monitor diese Auflöung ebenfalls unterstützt.

Anzahl Monitore Verwendete Videoschnittstelle		Maximale Auflösung/Monitor
1 HDMI	®	3820x2160p@30 Hz

Wichtig:

1. Wird die IB-DK4038-CPD über die USB Type-C™ Schnittstelle eines Chromebooks™ angeschlossen, wird eine per USB Type-A angeschlossene Maus nicht sofort erkannt; die Verbindung wird mit einigen Sekunden Verzögerung hergestellt. Dies geschieht auch mit anderen Type-C™ Adaptern (inclusive Apple-adaptern) wenn diese an einem Chromebook™ angeschlossen werden.

2. Achtung! Beim Verbinden bzw. Entfernen eines PD 2.0 Netzteils über die Type-C Schnittstelle der IB-DK4038-CPD, werden die anderen verwendeten Schnittstellen unter Umständen kurzzeitig getrennt und sofort wieder verbunden. Um Datenverlust während einer Datenübertragung, Streamunterbrechungen oder ähnliches zu vermeiden, verbinden oder entfernen sie die PD 2.0 Stromversorgung NICHT, während irgendwelche Datenübertragungen stattfinden.
