LV-8235 - Vidéo-projecteur CANON - Kostenlose Bedienungsanleitung

Produkttyp	Videoprojektor
Marke	Canon
Modell	LV-8235
Projektionstechnologie	LCD (3x 0,63")
Auflösung	XGA (1024 x 768)
Helligkeit	3.000 ANSI-Lumen
Kontrastverhältnis	2.000:1
Lampentyp	UHP (215 W)
Lampenlebensdauer	ca. 5.000 h (Normal) / 6.000 h (Eco)
Projektionsverhältnis	1,5 – 1,8:1
Bilddiagonale	30 – 300 Zoll
Stromverbrauch	ca. 300 W (Betrieb), < 1 W (Standby)
Spannungsversorgung	100 – 240 V AC, 50/60 Hz
Abmessungen (B x H x T)	317 x 111 x 336 mm
Gewicht	ca. 3,5 kg
Lautsprecher	1 x 10 W (Mono)
Anschlüsse	HDMI, VGA (D-Sub 15), Composite, S-Video, USB, Audio
Besondere Merkmale	Automatische Vertikal-Keystone-Korrektur, Menü in 23 Sprachen
Reinigung	Luftfilter regelmäßig reinigen, Gehäuse mit weichem Tuch abwischen
Sicherheit	Kensington-Schloss, Überhitzungsschutz
Ersatzteile / Reparierbarkeit	Lampe und Filter als Ersatzteile erhältlich; Reparatur durch Fachbetrieb

Häufig gestellte Fragen - LV-8235 CANON

Wie schalte ich den Canon LV-8235 ein?

Welche Auflösung unterstützt der Projektor?

Wie reinige ich den Luftfilter?

Was tun, wenn das Bild verzerrt ist?

Wie kann ich die Lampenlebensdauer verlängern?

An welche Geräte kann ich den Projektor anschließen?

Warum leuchtet die Temperatur-LED rot?

Kann ich den Projektor an der Decke montieren?

Wie stelle ich die Bildschärfe ein?

Wo finde ich die Bedienungsanleitung als PDF?

BEDIENUNGSANLEITUNG LV-8235 CANON

Wandhalterung Montage- und Installationshandbuch

Modell LV-WL01

Lassen Sie sich von einem Montagefachmann beraten.

Diese Wandhalterung ist nur für die Verwendung mit CANON-Projektoren vorgesehen. Verwenden Sie sie nicht für andere Geräte oder einen anderen Zweck. Achten Sie besonders darauf, dass Kinder sich nicht daran hängen. Führen Sie eine ordnungsgemäße Montage und Installation durch, indem Sie diese Anweisungen befolgen. Achten Sie darauf, alle Vorsichtsmaßnahmen zu befolgen.

Inhalt

Sicherheitsvorkehrungen 1

Teileliste 3

Installation 4

Installation der Wandplatte an der Wand ..... 4

Anbringen der Einstellplatte an der Wandplatte ... 5

Befestigung des Projektors an der

Einstellvorrichtung 6

Einstellung 7

Anbringen des Sicherungsdrahtes am Projektor ... 9

Tabelle des Projektionsabstands 10

Abmessungen 11

■...Sicherheitsvorkehrungen

W	Dieser...Abschnitt...enthält...wichtige...Informationen...Wenn...diese...Anweisungignoriert...werden...oder...der...Projektor...unsachgemäß...verwendet...wird...karzu...Verletzungen...kommen...oder...zum...Tod...führen...Stellen...Sie...sicher,...die...Anweisungen...befolgen...und...den...Projektor...sicher...bedienen.
V	Dieser...Abschnitt...enthält...wichtige...Informationen...Wenn...diese...Anweisungignoriert...werden...oder...der...Projektor...unsachgemäß...verwendet...wird...kares...zu...Verletzungen...kommen...Stellen...Sie...sicher,...dass...Sie...die...Anweibefolgen...und...den...Projektor...sicher...bedienen.
Verbot	Dieses...Symbol...warnt...vor...anderen...verbotenen...Aktionen...(Vorgängen).
Vorsicht	Dieses...Symbol...gibt...eine...Aktion...oder...einen...Vorgang...an,......die...durchgeführt...werden...sollen.

Warnung

Beachten...Sie...die...folgenden...Dinge,...wenn...Sie...die...Deckenhalterung...installieren...und...verwehden. Ansonsten...besteht...Brand-,...Stromschlag-...oder...Verletzungsgefahr.

Vorsicht

Verbot

●...Bereiten...Sie...für...die...Installation...der...Deckenhalterung...ein...stabiles...Gerüst...vor.
- ......Stellen...Sie...beim...Anschließen...des...Projektors...sicher,...dass...Sie...den...Netzstecke Steckverbinder...fest...einstecken....Verwenden...Sie...keinen...beschädigten...Stecker...oder...lose...Steckdose.
●.....Lassen...Sie...diese...Halterung...nicht...fallen...und...legen...Sie...keine...schweren...Gege darauf...Achten...Sie...besonders...darauf,...dass...sich...keine...Kinder...an...der...Wandhalte festhalten.
- .....Ziehen...Sie...die...Schrauben...für...die...Wandhalterung...sicher...fest...und...lockern...od - Sie...die...Schrauben...später...nicht.
●.....Schauen...Sie...beim...Einstellen...niemals...in...das...Objektiv...(Projektorfenster)...weil...Projektor...ein...starkes...Licht...abgestrahlt...wird.
●...Nehmen...Sie...an...dieser...Halterung...niemals...Änderungen...vor.

Vorsicht

Beachten...Sie...die...folgenden...Dinge,...wenn...Sie...die...Deckenhalterung...installieren...und...verwenden.

Verbot

●.....Wenden...Sie...sich...zur...Installation...der...Deckenhalterung...an...einen...Fachmann...od...Fachverkäufer...Eine...unsachgemäße...Installation...kann...zu...Verletzungen...führen.
●.....Halten...Sie...während...einer...Projektion...keinen...Gegenstand...vor...das...Projektionsok...(Projektionsfenster).
●.....Die...Wandhalterung...darf...nur...an...einer...vertikalen...Wand...angebracht...werden...Sicht nicht...an...einer...schrägen...Wand...installiert...werden...Bei...Missachtung...können...sonst Unfälle...und...Betriebsstörungen...auftreten.
Vergewissern...Sie...sich...bei...der...Installation...an...einer...Wand,...dass...die...Wand...ausreichende...Tragfähigkeit...für...das...Gesamtgewicht...von...Projektor...und...Wandhalteru besitzt...Kontrollieren...Sie...vor...der...Installation...das...Gewicht...des...Projektors...und...d Wandhalterung...und...die...Tragfähigkeit...der...Wand...Bei...ungenügender...Tragfähigkeit...die...Wand...verstärkt...werden... Bei...Missachtung...kann...der...Projektor...herunterfallen...und...Verletzungen...verursachen.
- ....Treffen...Sie...bei...der...Installation...des...Projektors...angemessene...Vorkehrungen...mit Drähten...oder...Ähnlichem,...um...ein...Herunterfallen...durch...ein...Erdbeben...oder...andere Erschütterungen...zu...verhindern...Anderenfalls...könnte...der...Projektor...herabfallen...und. Verletzungen...verursachen.

Die...richtige...Verwendung...des...Projektors

Verbot

• ......Installieren...Sie...diese...Deckenhalterung...so,...dass...zwischen...der...Lufteinlassöffnun ...der...Wand...ein...Abstand...von...mindestens...50...cm...und...zwischen...der...Luftauslassö der...Wand...ein...Abstand...von...mindestens...1...m...vorhanden...sind.
  ●.....Verwenden...Sie...eine...stabile...Fläche...als...Leinwand...Bei...der...Projektion...gegen...oder...eine...andere...Fläche...können...die...Bilder...auf...einer...unebenen...oder...gekrümmte verzerrt...werden...

Wandplatte...1Einstellplatte...1

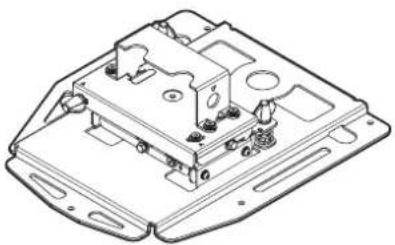

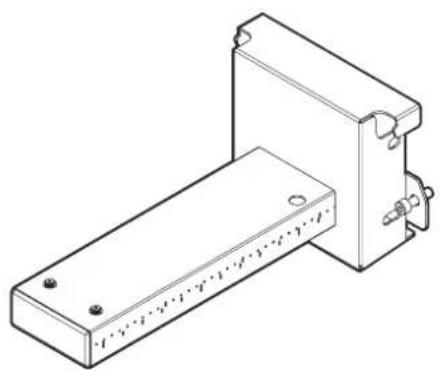

Einstellvorrichtung...1

Schablone für Installation der Wandplatte...1

Montage- und Installationshandbuch (dieses Handbuch)...1

Schrauben...5
M4 x 18 mm
(für die Befestigung des
Projektors an der
Einstellvorrichtung)

M8 x 20 mm Innensechskantschrauben....4
(für die Befestigung der Einstellplatte an der Wandplatte)

M5 x 10 mm Innensechskantschrauben...2 (für die Befestigung der Abdeckungen)

Sechskantschlüssel...2 (3 mm...1, 6 mm...1)

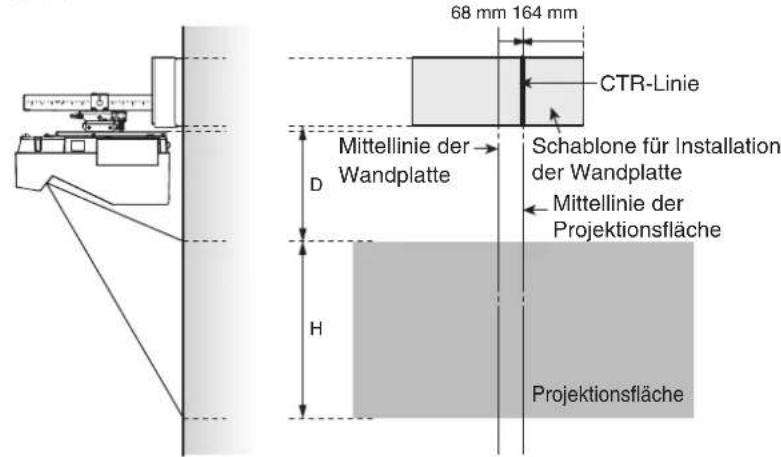

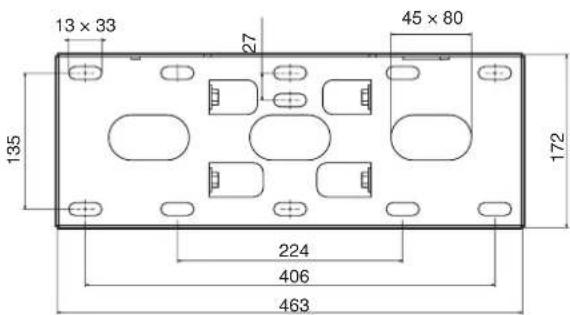

Installation...der...Wandplatte...an...der...Wand

①......Bestimmen...Sie...die...Position...der...Wandplatte...mit...Hilfe...der...Schablone,...die...mit...der...W mitgeliefert...wird.

• Bestimmen Sie mit der Tabelle des Projektionsabstands (Seite 10) und den Abmessungen (Seite 11) die Bildschirmgröße und den Abstand zwischen der Projektionsfläche und der Wandplatte.
• Die Wandplatte und die Projektionsfläche besitzen nicht die gleichen senkrechten Mittellinien. Richten Sie die CTR-Linie (auf der Schablone aufgedruckt) auf die Mittellinie der Projektionsfläche aus, wie in der Abbildung gezeigt.
• Bestimmen Sie die Projektionsfläche auf der Wand und stellen Sie die Position in senkrechter und waagrechter Richtung entsprechend ein.

Einheiten: mm

Vorsicht

Verbot

Beachten...Sie...bei...der...Installation...die...folgenden...Punkte...Bei...Missachtung... Projektor...herunterfallen...und...Verletzungen...verursachen.

- Vergewissern Sie sich bei der Installation an einer Wand, dass die Wand eine ausreichende Tragfähigkeit für das Gesamtgewicht von Projektor und Wandhalterung besitzt. Kontrollieren Sie vor der Installation das Gewicht des Projektors und der Wandhalterung und die Tragfähigkeit der Wand. Bei ungenügender Tragfähigkeit muss die Wand verstärkt werden.

Beispiel: Das Gesamtgewicht der Wandhalterung beträgt 7,5 kg. Das maximale Gesamtgewicht von Projektor (LV-8235UST) und Wandhalterung beträgt ungefähr 14 kg.

- Verwenden Sie im Handel erhältliche M12-Schrauben, um die Wandhalterung an der Wand anzubringen. Die M12-Schrauben werden nicht mit der Wandhalterung mitgeliefert. Verwenden Sie keine kleineren Schrauben als M12. Die Wandhalterung muss an mindestens vier Stellen befestigt werden. Zum Befestigen der Wandhalterung dürfen niemals Holzschrauben verwendet werden.

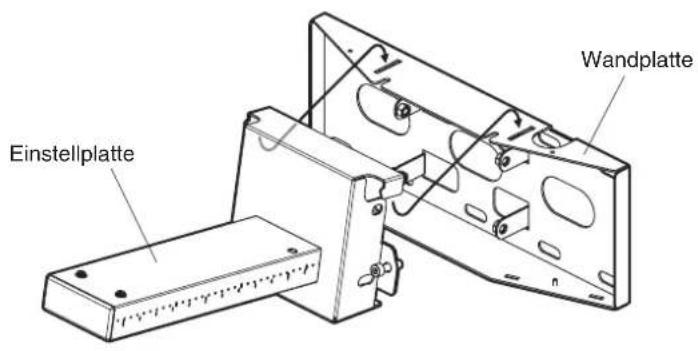

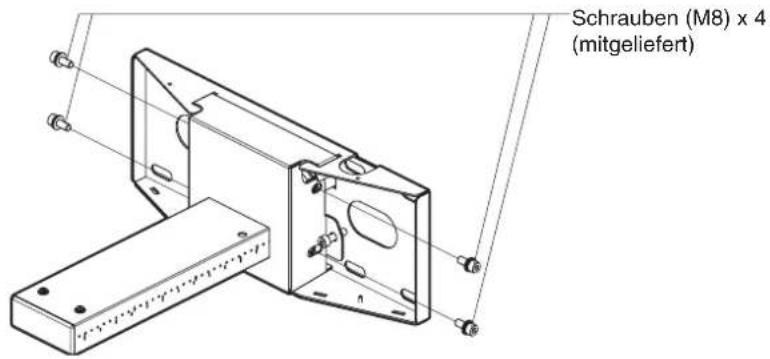

Anbringen...der...Einstellplatte...an...der...Wandplatte

①...Hängen...Sie...den...Haken...der...Einstellplatte...an...den...Schlitzen...der...Wandplatte...ein.

②......Ziehen...Sie...die...vier...Innensechskantschrauben...M8...x...20...mm,...die...mit...der...Einstellplatte werden,...fest...(Provisorisch...festziehen,...so...dass...die...auf...Seite...7...beschriebene...Einstellung. werden...kann.)

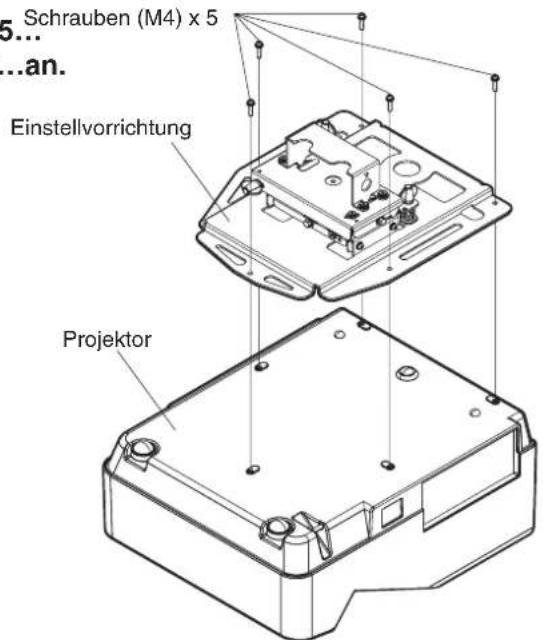

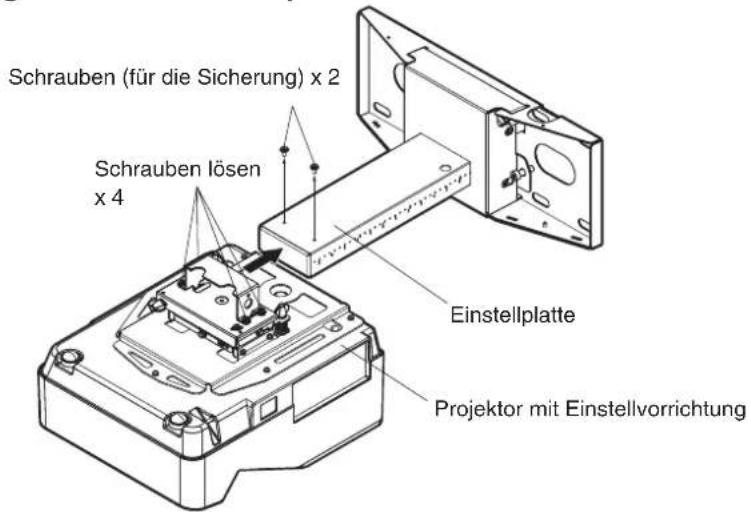

Befestigung...des...Projektors...an...der...Einstellvorrichtung

①......Bringen...Sie...die...Einstellvorrichtung...mit...den...5...Schrauben...(M4...x...18)...(mitgeliefert)...am...Projektor...an.

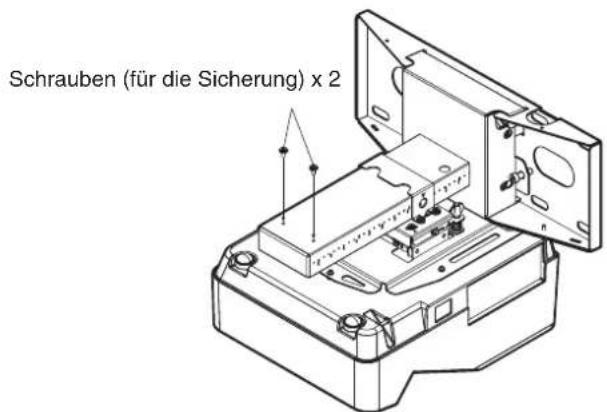

②......Entfernen...Sie...die...beiden...Schrauben...(für...die...Sicherung)...von...der...Einstellplatte...Lö Schrauben...oben...an...der...Einstellvorrichtung...und...bringen...Sie...den...Projektor...zusammen Einstellvorrichtung...an...der...Einstellplatte...an.

③......Ziehen...Sie...die...vier...Schrauben,...die...für...die...Befestigung...des...Projektors...an...der...Einst wurden,...fest...Bringen...Sie...die...beiden...Schrauben...(für...die...Sicherung)...an...der...Einstellplatt

Einstellung

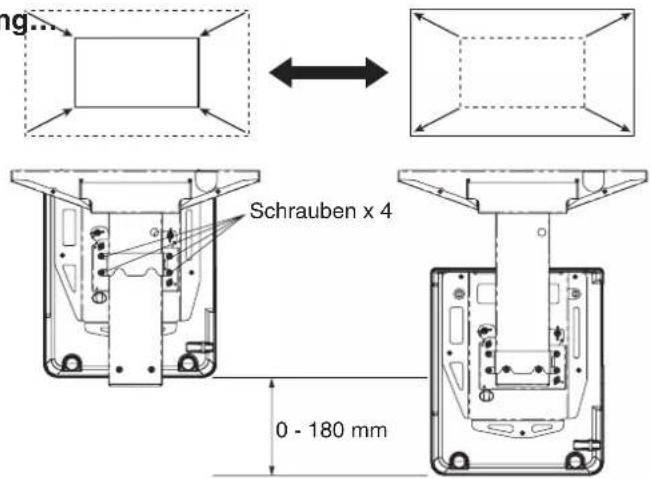

①......Nehmen...Sie...die...Vor-/Rückwärtseinstellung vor...(Einstellbereich:...0...-...180...mm)

- Lösen Sie die vier Schrauben oben an der Einstellvorrichtung mit dem Sechskantschlüssel (3 mm) und stellen Sie den Schieber der Einstellvorrichtung ein. Ziehen Sie nach abgeschlossener Einstellung die vier Schrauben wieder fest.

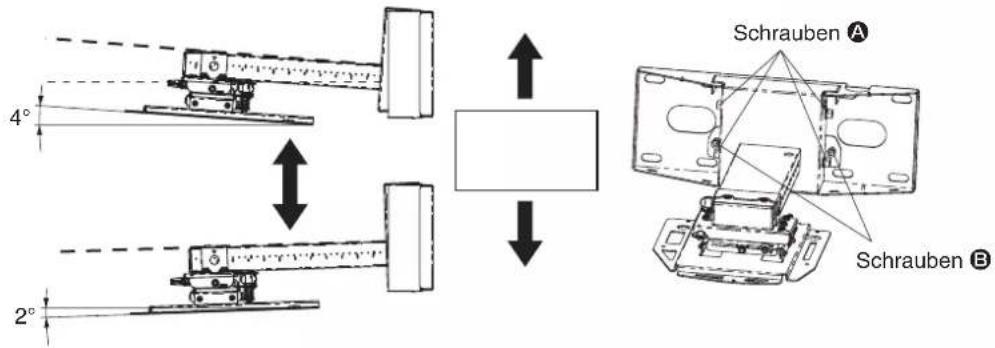

②......Nehmen...Sie...senkrechte...Einstellung...vor...(Einstellbereich:...+4°...-...-2°)

- Entfernen Sie die linke und die rechte Abdeckung der Wandplatte.

• Lösen Sie die vier Schrauben Ⓐ in der Einstellplatte mit dem Sechskantschlüssel (6 mm).
• Nehmen Sie die senkrechte Einstellung mit den beiden Schrauben B in der Einstellplatte mit dem Sechskantschlüssel (6 mm) vor. (Stellen Sie die Schrauben links und rechts so ein, dass sie die Wandplatte gleichmäßig berühren.)
• Ziehen Sie die vier Schrauben Ⓐ, die vorher gelöst wurden, mit dem Sechskantschlüssel (6 mm) fest.
• Bringen Sie nach angeschlossener Einstellung die linke und die rechte Abdeckung wieder an.

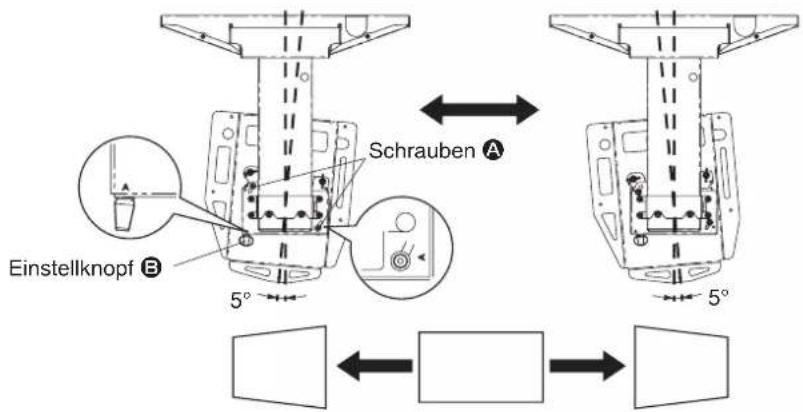

③......Einstellen...des...horizontalen...Drehwinkels...(Einstellbereich:...+5°...-...-5°)

• Lösen Sie die beiden Schrauben Ⓐ oben an der Einstellvorrichtung mit dem Sechskantschlüssel (3 mm), um die Einstellung vornehmen zu können.
• Drehen Sie den Einstellknopf B an der linken Seite der Einstellvorrichtung, um die Horizontaleinstellung vorzunehmen.
• Ziehen Sie die beiden Schrauben Ⓐ, die vorher gelöst wurden, mit dem Sechskantschlüssel (3 mm) fest.

* Die Markierung "A" erscheint auf der Einstellplatte, um die Positionen der Schrauben und des Einstellknopfs anzuzeigen.

④......Einstellen...der...vertikalen...Neigung...(Einstellbereich:...+5°...-...-5°)

• Lösen Sie die Schraube ^A an der linken Seite der Einstellvorrichtung mit dem Sechskantschlüssel (3 mm), um die Einstellung vornehmen zu können.
• Drehen Sie den Einstellknopf B an der oberen linken Seite der Einstellvorrichtung, um die Vertikaleinstellung vorzunehmen.
• Ziehen Sie die Schraube Ⓐ, die vorher gelöst wurde, mit dem Sechskantschlüssel (3 mm) fest.

* Die Markierung "B" erscheint auf der Einstellplatte, um die Positionen der Schraube und des Einstellknopfs anzuzeigen.

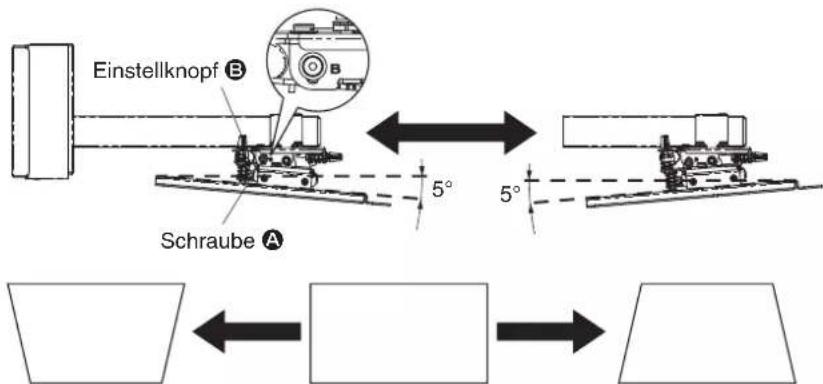

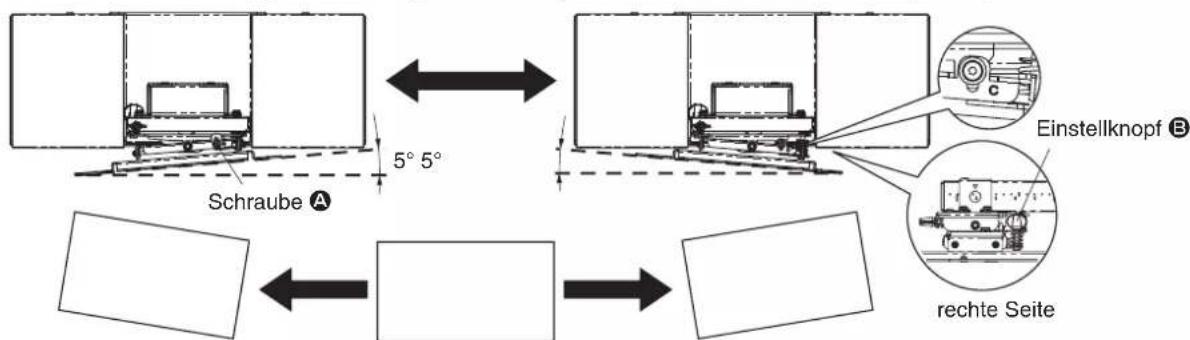

⑤......Einstellen...der...horizontalen...Neigung...(Einstellbereich:...+5°...-...-5°)

• Lösen Sie die Schraube Ⓐ auf der vorderen rechten Seite der Einstellvorrichtung mit dem Sechskantschlüssel (3 mm).
• Drehen Sie den Einstellknopf B an der oberen rechten Seite der Einstellvorrichtung, um die Horizontalneigung einzustellen.
• Ziehen Sie die Schraube Ⓐ, die vorher gelöst wurde, mit dem Sechskantschlüssel (3 mm) fest.

* Die Markierung "C" erscheint auf der Einstellplatte, um die Positionen der Schraube und des Einstellknopfs anzuzeigen.

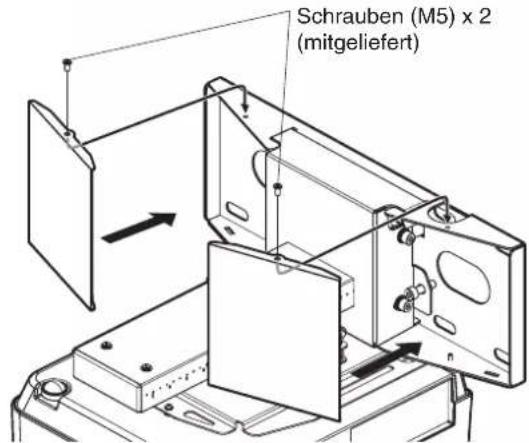

⑥......Bringen...Sie...nach...abgeschlossener...Einstellung...die...linke...und...rechte...Abdeckung...mit...d mit...der...Wandplatte...mitgelieferten...Innensechskantschrauben...M5...x...10...mm...an...der...Wandpl

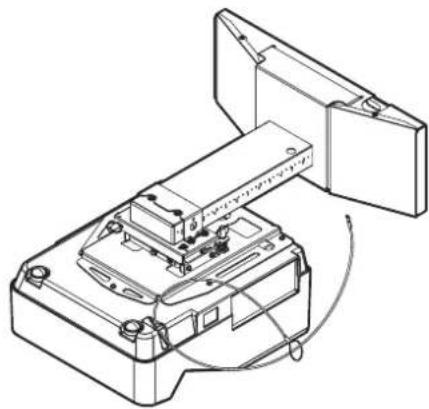

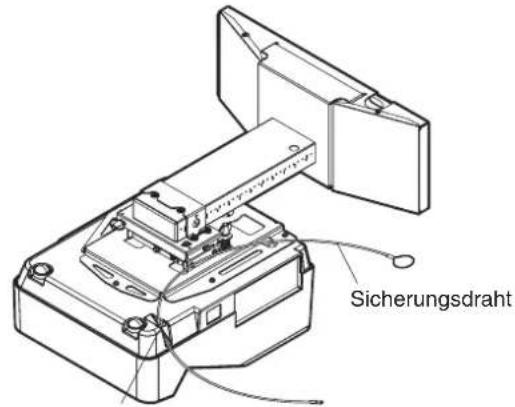

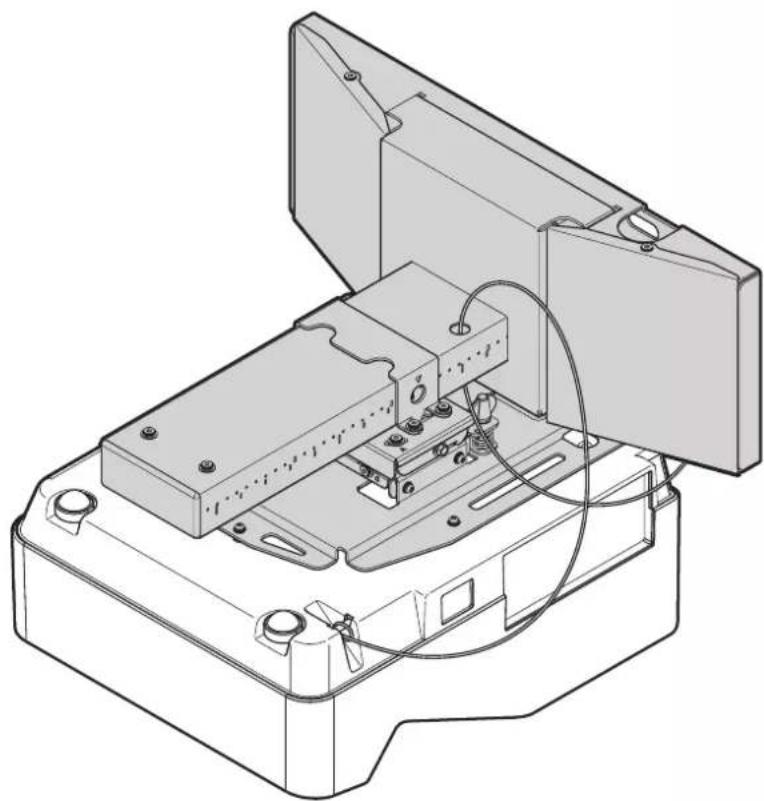

■...Anbringen...des...Sicherungsdrahtes...am...Projektor

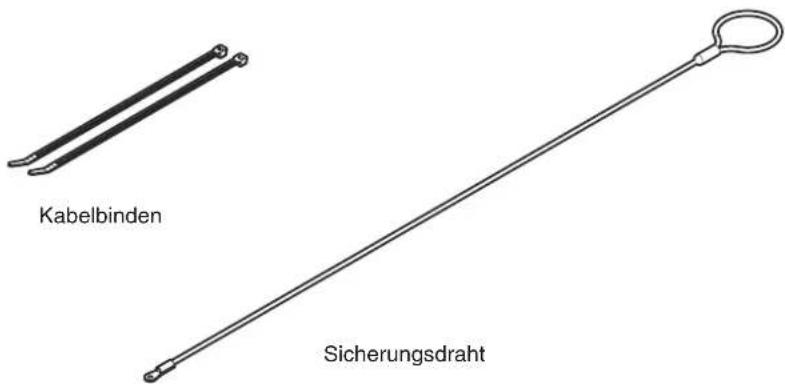

Um...zu...vermeiden,...dass...der...Projektor...herunterfallen...kann,...bringen...Sie...den...mitgelieferten...Sam...Projektor...und...an...der...Einstellplatte...an.

①......Ziehen...Sie...den...mitgelieferten...Sicherungsdraht...durch...die...Sicherungsdrahtbefestigung...de Projektors,...wie...in...der...Abbildung...gezeigt.

Sicherungsdrahtöse

■...Tabelle...des...Projektionsabstands

Einheiten: cm

Einheiten: cm

* 95" (16 : 9) Whiteboard

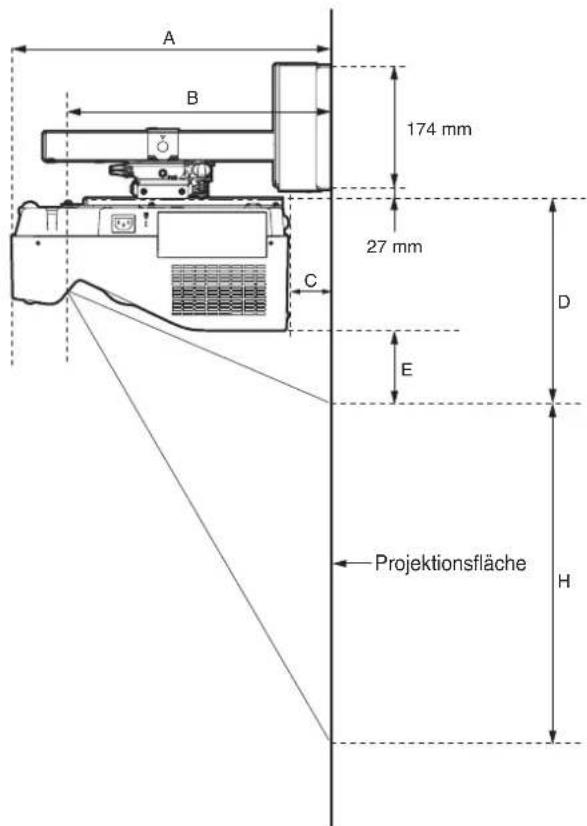

* A, B und C zeigen die Abstände von der Projektionsfläche (Leinwand). (Falls die Leinwand an der Wand vorsteht, sind A, B und C die Abstände von der Leinwand.)

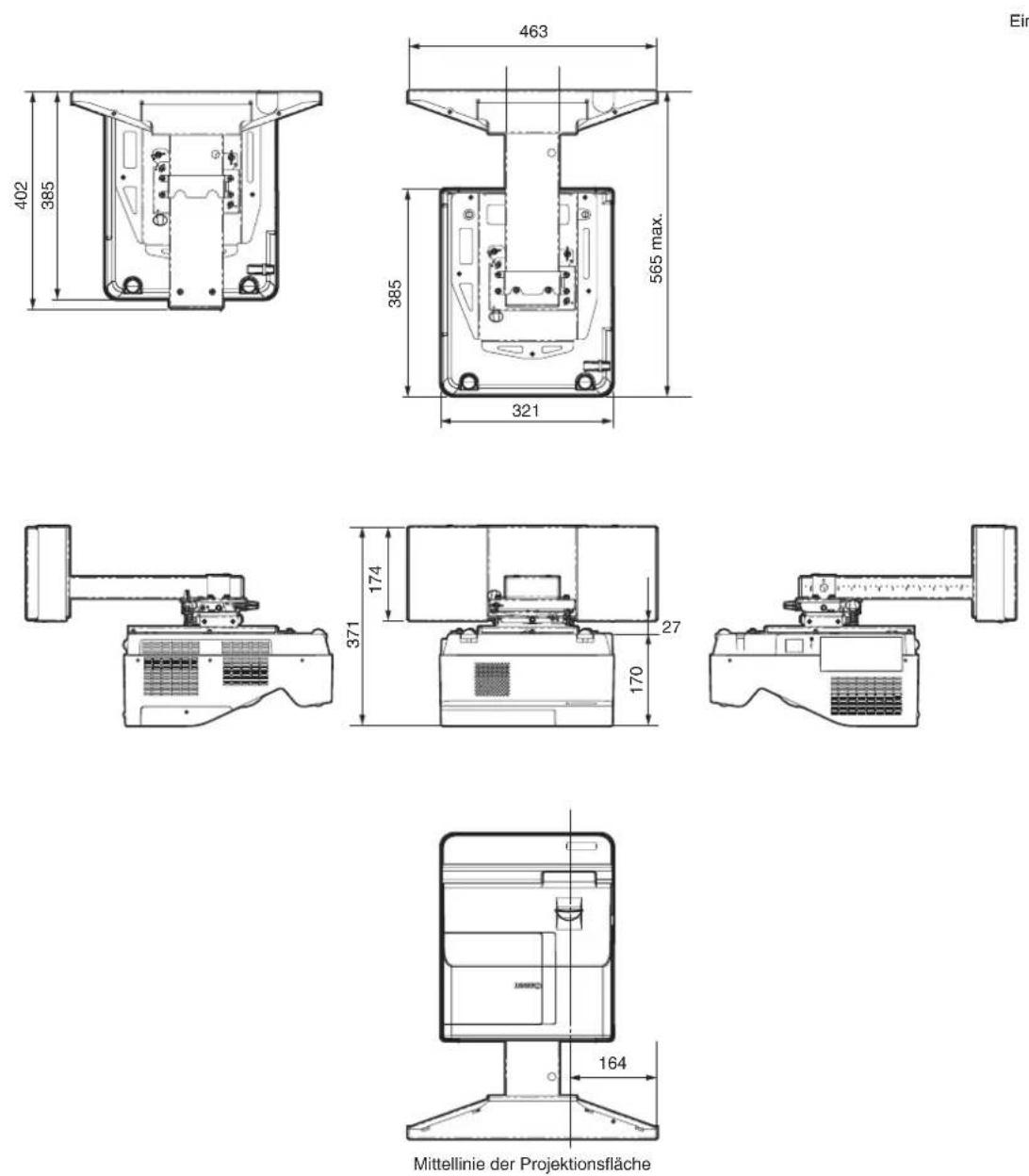

Einheiten: mm
Mittellinie der Projektionsfläche
