Produkttyp	Daten-/Videoprojektor
Auflösung	1920 x 1200 (WUXGA)
Helligkeit	6000 Lumen
Kontrastverhältnis	2100:1
Displaytechnologie	DLP (0,67 Zoll DMD)
Lichtquelle	350-W-UHP-Lampe
Lampenlebensdauer	bis zu 4000 h
Objektivsystem	Wechselobjektive (optional)
Projektionsgröße	bis zu 400 Zoll
Keystone-Korrektur	vertikal und horizontal digital
Gewicht	ca. 7,5 kg (ohne Objektiv)
Abmessungen (B x H x T)	470 x 169 x 435 mm (ohne Objektiv)
Stromverbrauch	550 W (max.)
Betriebsgeräusch	30 dB (Ökomodus)
Anschlüsse	HDMI, DVI-D, DisplayPort, 3G-SDI, VGA, Composite, USB, RS-232C, LAN
Besondere Merkmale	motorische Linsenverschiebung, Randüberblendung, Bildverzerrung, 24p
Reinigung	Filter regelmäßig reinigen, Gehäuse mit weichem Tuch
Sicherheit	Überhitzungsschutz, automatische Abschaltung
Ersatzteile	Lampe, Luftfilter
Reparatur	Nur autorisierter Canon-Kundendienst

Häufig gestellte Fragen - XEED WUX6700 CANON

Wie schließe ich meinen Laptop an den Canon XEED WUX6700 an?

Verwenden Sie ein HDMI- oder DVI-D-Kabel. Schließen Sie das Kabel an den entsprechenden Eingang des Projektors und an den Laptop an. Wählen Sie dann die richtige Eingangsquelle über die Fernbedienung oder das Menü.

Wie reinige ich den Luftfilter des Projektors?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entnehmen Sie den Filter gemäß Anleitung und reinigen Sie ihn mit einem weichen Pinsel oder Staubsauger. Setzen Sie den Filter erst wieder ein, wenn er vollständig trocken ist.

Wie lange hält die Lampe des XEED WUX6700?

Die Lampenlebensdauer beträgt im Normalmodus bis zu 4000 Stunden. Im Ökomodus kann sie verlängert werden. Ein Austausch ist erforderlich, wenn die Lampe ihre maximale Betriebsdauer erreicht hat.

Kann der Projektor 4K-Inhalte darstellen?

Der XEED WUX6700 hat eine native WUXGA-Auflösung (1920x1200). 4K-Inhalte werden herunterskaliert, können aber mit guter Qualität projiziert werden. Für native 4K ist ein anderes Modell erforderlich.

Wie stelle ich die Keystone-Korrektur ein?

Gehen Sie im Menü auf Keystone und wählen Sie vertikale und horizontale Korrektur. Verwenden Sie die Pfeiltasten auf der Fernbedienung, um das Bild rechteckig zu justieren.

Wie wechsle ich die Lampe?

Schalten Sie den Projektor aus und lassen Sie ihn abkühlen. Entfernen Sie die Lampenabdeckung, lösen Sie die Schrauben und ziehen Sie die Lampe vorsichtig heraus. Setzen Sie die neue Lampe ein und befestigen Sie alles wieder. Setzen Sie den Lampenzähler im Menü zurück.

Welche Objektive sind mit dem XEED WUX6700 kompatibel?

Canon bietet verschiedene Wechselobjektive für die XEED-Serie an, z.B. Zoom- und Kurzdistanz-Objektive. Eine Liste kompatibler Objektive finden Sie in der Bedienungsanleitung oder auf der Canon-Website.

Was mache ich, wenn der Projektor überhitzt?

Der Projektor schaltet sich bei Überhitzung automatisch ab. Lassen Sie ihn abkühlen, überprüfen Sie die Lüftungsschlitze und reinigen Sie den Filter. Stellen Sie sicher, dass das Gerät ausreichend belüftet ist.

Wie verbinde ich den Projektor mit einem Netzwerk?

Verbinden Sie den LAN-Anschluss mit einem Netzwerkkabel. Konfigurieren Sie die IP-Adresse unter [Netzwerkeinstellungen] im Menü. Sie können dann über die Software Canon Projector Manager steuern.

Wie aktualisiere ich die Firmware des Projektors?

Laden Sie die aktuelle Firmware von der Canon-Website herunter. Übertragen Sie sie auf einen USB-Stick und schließen Sie diesen an den Projektor an. Navigieren Sie im Menü zu [Firmware-Update] und folgen Sie den Anweisungen.

BEDIENUNGSANLEITUNG XEED WUX6700 CANON

Sicherheitsanweisungen

Vor Inbetriebnahme

Grundfunktionen

Projektionsverfahren

Nützliche Projektionsfunktionen

Aufstellungsanleitung

Vorgehensweise beim Aufstellen

Vorgehensweise beim Anschließen

Bild einstellen

Spezielle Bildanordnungen

Menüführung

Menüs verwenden

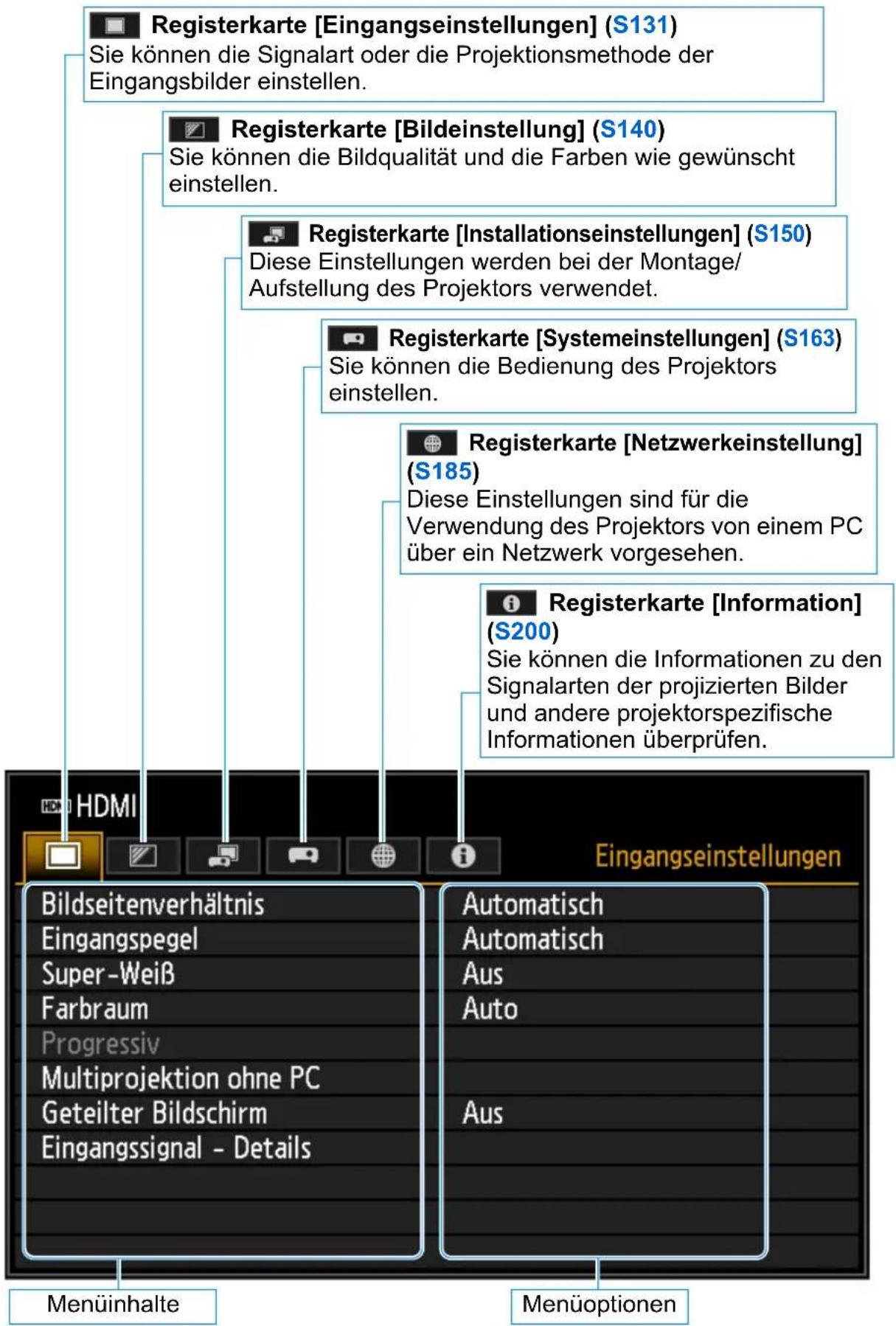

Menükonfiguration

Menübeschreibung

Wartung

Technische Daten des Produkts

Fehlerbehebung

Verwenden dieser Anleitung

Vielen Dank für den Kauf eines Projektors von Canon!

Der Multimedia-Projektor WUX7500/WUX6700/WUX5800 ist ein

Hochleistungsprojektor, mit dem hochauflösende Computerbildschirme und hochwertige Digitalbilder auf großen Leinwänden abgebildet werden können.

Über diese Anleitung

Dieses Benutzerhandbuch bezieht sich auf Multimedia-Projektoren des Modells WUX7500/WUX6700/WUX5800 („Projektor“). Der Abschnitt „Grundfunktionen“ beschreibt die grundlegenden Schritte vor der Projektion und bietet eine Einführung in die Funktionen, die für Präsentationen und für andere Situationen sinnvoll sind. In der „Aufstellungsanleitung“ wird beschrieben, wie Sie den Projektor aufstellen und einem Netzwerk beitreten. Unter „Menüführung“ werden die Einstellungsmenüs und ihre Verwendung erklärt.

Lesen Sie dieses Handbuch bitte aufmerksam durch, damit eine optimale Bedienung des Projektors gewährleistet ist. Setzen Sie sich für die Installation mit einem qualifizierten Techniker oder dem Canon Call Center in Verbindung.

Tastensymbole

Dieser Projektor kann durch Drücken der Tasten auf der Fernbedienung oder der Tasten an der Seite des Geräts bedient werden. Die Fernbedienung ermöglicht den Zugriff auf alle Funktionen des Projektors.

In dieser Anleitung wird die Verwendung der Tasten wie unten gezeigt dargestellt.

Bedienung mit Fernbedienung

Betätigung der Tasten an der Seite des Projektors

Gibt die Tasten an, die gedrückt werden müssen

■ Scharf stellen / Bildgröße ändern

Drücken Sie die ZOOM-Taste auf der Fernbedienung, um die Bildgröße einzustellen, und drücken Sie dann zum Scharfstellen die FOCUS-Taste. Sie können auch einmal die LENS-Taste am Projektor drücken, um das Bild scharf zu stellen, und zweimal, um die Bildgröße anzupassen.

In dieser Anleitung verwendete Symbole

Die mit den folgenden Symbolen gekennzeichneten Abschnitte enthalten Informationen mit den entsprechenden Eigenschaften.

Zeigt Vorsichtsmaßnahmen und Informationen an, die beim Gebrauch des Projektors zu berücksichtigen sind.

Mitteilung über Funktionserweiterungen im Zuge einer Firmwareaktualisierung

4K6021Z (Ver. 01.010100)

4K6020Z/4K5020Z (Ver. 01.040300)

■ Hinzufügung einer Funktion Dynamischer Kontrast (nur 4K6021Z/4K6020Z/4K5020Z/WUX7000Z/WUX6600Z/WUX5800Z)

Siehe unter „Detaillierte Kontrasteinstellung“ in diesem Handbuch.

■ Hinzufügung einer Funktion Einstellwert Kopieren (bei allen Modellen)

Sie können die Einstellwerte eines Projektors auf andere Projektoren von einem Computer über ein Netzwerk kopieren, wenn Sie dieses Gerät mit einem kabelgebundenen LAN oder WLAN verbinden.

Sie können folgende Einstellungen nicht kopieren:

- Register [Eingangseinstellungen]

Eingangspegel/Farbraum/Progressiv/Multiprojektion ohne PC/Geteilter Bildschirm

- Register [Bildeinstellung]

Bildpriorität/Bildmodus (*1)

- Register [Installationseinstellungen]

Zoom/Trapezkorrektur/Digitale Bildverschiebung/Profi-Einstellungen → RGB-Anpassung, Linsenverschiebungsmodus, Randschärfe und Kantenüberblendung/Objektivposition

- Register [Systemeinstellungen]

Benutzerbildschirm-Einst. → Benutzerlogo/Am Bildschirm → Menüposition/Fernsteuerungskanal/Sonstige Einstellungen

•Register [Netzwerkeinstellung]

Alle Punkte außer PJLink, AMX-Geräteentdeckung und Crestron RoomView

•Inhalte des Registers [Information]

•Andere

Zoom, Fokus, Linsenverschiebung, Eingang, Digitalzoom, Stummschalten und Einfrieren

Schritte beim Kopieren der Eingestellten Werte

1 Verbinden Sie den Computer und die Projektoren mit einem kabelgebundenen LAN oder WLAN (*2) (*3). 2 Starten Sie den Webbrowser. Geben Sie „http://(IP-Adresse des Projektors, von dem gelesen werden soll)/professional/read“ ein und drücken Sie anschließend die [Eingabe]-Taste.

3 Geben Sie den Benutzernamen und das Passwort auf dem Web-Bildschirm ein (*4).

Der LESEN-Bildschirm wird angezeigt.

4 Klicken Sie auf die Schaltfläche [Start read].

5 Klicken Sie auf die Schaltfläche [OK], sobald der Lesevorgang abgeschlossen ist.

Die gelesene Datei wird im Download-Ordner gespeichert.

6 Geben Sie „http://(IP-Adresse des Projektors, zu dem geschrieben werden soll)/professional/write“ in die Adresszeile des Webbrowsers ein und drücken Sie anschließend die [Eingabe]-Taste.

Geben Sie wie in Schritt 3 den Benutzernamen und das Passwort auf dem Web-Bildschirm ein.

Der SCHREIBEN-Bildschirm wird angezeigt.

7 Klicken Sie auf die Schaltfläche [Durchsuchen]. Wählen Sie die in Schritt 5 gespeicherte Datei mit den Einstellwerten aus und klicken Sie anschließend auf die Schaltfläche [Start write].

8 Klicken Sie auf die Schaltfläche [OK], sobald der Schreibvorgang abgeschlossen ist.

* Wenn Sie die Einstellwerte zu mehreren Projektoren kopieren möchten, wiederholen Sie die Schritte 6 bis 8.

(*1) Wenn an der Quelle für die Kopie bereits ein Benutzerspeicher angelegt wurde, wird dessen Inhalt auf das Ziel der Kopie übertragen. Wenn er an der Quelle für die Kopie noch nicht erstellt wurde, wird der Benutzerspeicher am Ziel der Kopie beibehalten. (*2) Einzelheiten finden Sie unter „Netzwerkeinstellung“ in diesem Handbuch.

(*3) Betriebsbedingungen:

- Der Projektor muss sich im Projektions- oder Standby-Zustand befinden (4K6021Z/4K6020Z/4K5020Z/WUX7000Z/WUX6600Z/WUX5800Z)

- Der Projektor muss sich im Projektionszustand befinden (WUX7500/WUX6700/WUX5800)

• Die Netzwerkfunktion für kabelgebundenes oder WLAN muss eingeschaltet sein

(*4) Einzelheiten finden Sie unter „Passworteinstellungen“ in diesem Handbuch.

Vorsicht

Je nach Browsereinstellungen kann die Verbindung aufgrund einer Zeitüberschreitung fehlschlagen, wenn der Projektor im „Energiesparmodus“ ist.

Aktualisieren Sie in diesem Fall die Seite und lesen/schreiben Sie erneut.

Verwenden dieser Anleitung...... 2

Highlights zum Projektor .... 5

Sicherheitsanweisungen...... 7

In dieser Anleitung verwendete Sicherheitssymbole 13

Vorsichtsmaßnahmen zur Bedienung 14

Stromversorgung...... 14

Montage und Verwendung ...... 16

Lampe 19

Batterien der Fernbedienung...... 20

Handhabung.... 20

Für eine sichere Verwendung.... 22

Transport und Montage...... 22

Vor Beginn der Montage ..... 24

Vorsichtshinweise für den Transport / Versand des Projektors.... 24

Vorsichtshinweise zur Montage ..... 24

WLAN (Wi-Fi).... 29

Vor Inbetriebnahme 31

Mitgeliefertes Zubehör 31

Teilebezeichnungen und Funktionen des Projektors.... 32

Fernbedienung.... 37

Grundfunktionen......42

Projektionsverfahren 43

Schritt 1 Andere Geräte anschließen .... 44

Schritt 2 Projektor einschalten...... 45

Schritt 3 Eingangssignal auswählen.... 46

Schritt 4 Bild einstellen ...... 47

Schritt 5 Bildqualität (Bildmodus) auswählen.... 48

Projektor ausschalten 50

Nützliche

Projektionsfunktionen 51

Nützliche Funktionen...... 51

Bilder vom USB-Stick projizieren..... 55

Zwei Bilder nebeneinander projizieren.... 59

Aufstellungsanleitung......62

Vorgehensweise beim Aufstellen....63

Beziehung zwischen Bildgröße und Projektionsentfernung.... 63

Einbauen / Ausbauen der Objektiveinheit .... 66

Aufstellung 69

Randschärfe einstellen.... 73

Vorgehensweise beim Anschließen....78

Andere Geräte anschließen 78

Mit einem Netzwerk verbinden ..... 83

Projektor von einem Computer aus steuern 98

Bild einstellen....100

Leinwand ausfüllen.... 100

Trapezverzerrung korrigieren ..... 105

Einstellung mit dem Testmuster ..... 109

Spezielle Bildanordnungen .....110

Mit mehreren Projektoren gleichzeitig projizieren (Kantenüberblendung) ... 110

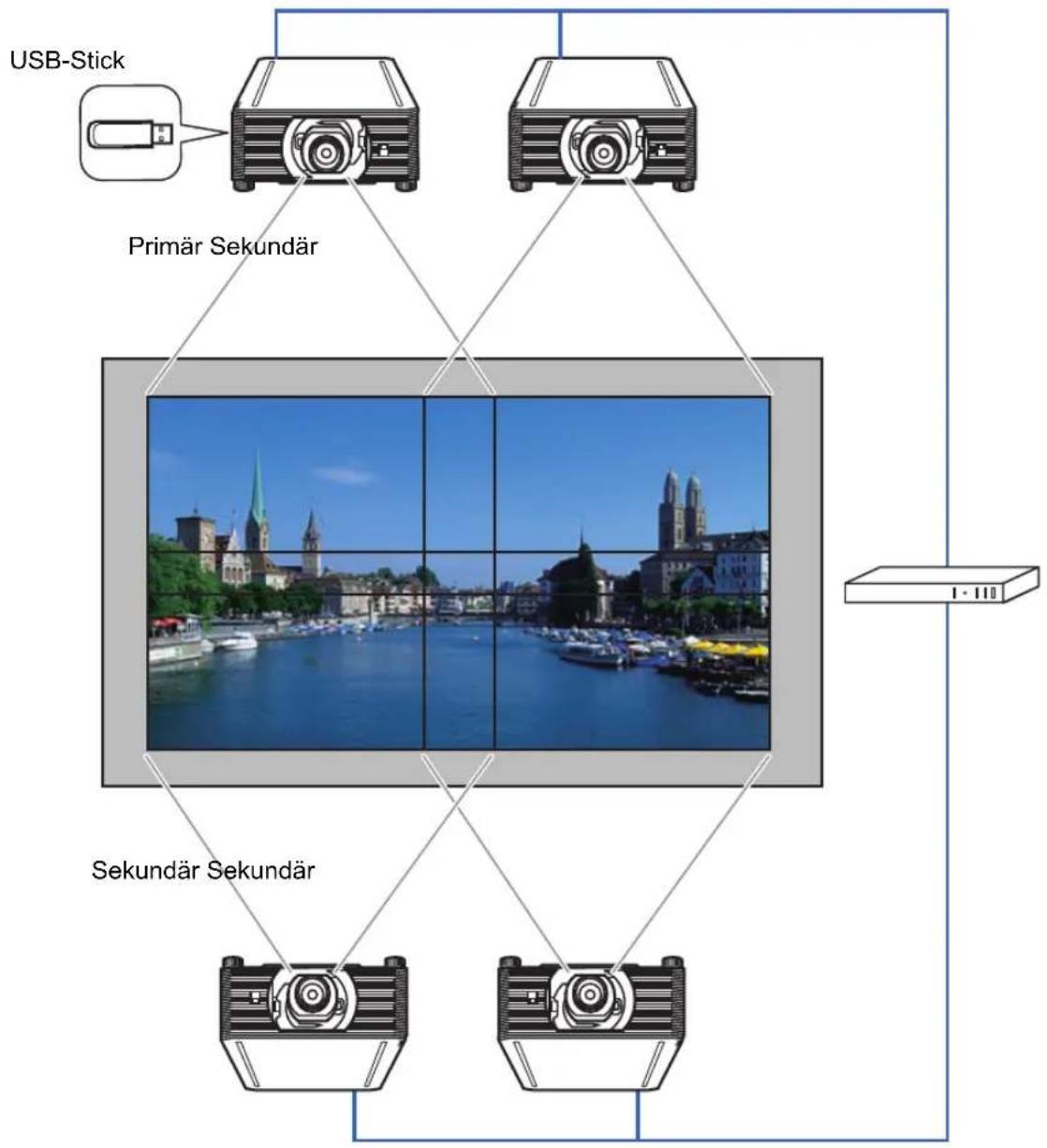

Multiprojektion ohne PC verwenden .... 116

Menüführung......120

Menüs verwenden ......121

Menükonfiguration......124

Menübeschreibung ....131

Eingangseinstellungen.... 131

Bildeinstellung 140

Installationseinstellungen...... 150

Systemeinstellungen 163

Netzwerkeinstellung 185

Projektorinformationen überprüfen 200

Menü des Web-Bildschirms .....201

Wartung /

Technische Daten des

Produkts /

Fehlerbehebung......221

Wartung 222

Projektor reinigen 222

Luftfilter reinigen 222

Luftfilter auswechseln 223

Lampe auswechseln 225

Ersatzlampe.... 226

Vorgehensweise beim Auswechseln der

Lampe 227

Technische Daten des Produkts 229

Fehlerbehebung 239

Bedeutung der LED-Anzeigen ..... 239

Symptome und Lösungen...... 240

Index...... 248

Option 250

Highlights zum Projektor

Hochauflösende LCOS-Projektion

Projektion mit 1920x1200 (WUXGA) dank der hochauflösenden reflektierenden Flüssigkristall-Panels (LCOS).

Projektion mit 1920x1200 (WUXGA) dank der hochauflösenden reflektierenden Flüssigkristall-Panels (LCOS).

Die Bildschärfe kann auch an den Bildrändern eingestellt werden, so dass Kuppelprojektion möglich ist.

Die Bildschärfe kann auch an den Bildrändern eingestellt werden, so dass Kuppelprojektion möglich ist.

Der Projektor unterstützt HDBaseT – einen Verbindungsstandard der nächsten Generation. HDBaseT bietet Übertragungsmöglichkeiten für hochwertige Video- und Audiosignale in HDMI-Qualität über Entfernungen bis zu 100 m mit einem LAN-Kabel.

Der Projektor unterstützt HDBaseT – einen Verbindungsstandard der nächsten Generation. HDBaseT bietet Übertragungsmöglichkeiten für hochwertige Video- und Audiosignale in HDMI-Qualität über Entfernungen bis zu 100 m mit einem LAN-Kabel.

Lens-Shift

Mit der Linsenverschiebung (Lens-Shift-Funktion) können Sie die Position des projizierten Bildes nach oben, unten, rechts oder links korrigieren. Die Funktion wird über einen Motor gesteuert und bietet Ihnen größere Freiheit bei der Aufstellung.

Motorisiertes Zoomen und Scharfstellen

Durch motorisiertes Zoomen und Scharfstellen können Sie den Projektor effizient einrichten.

Alle verfügbaren Objektiveinheiten

Wählen Sie die für den jeweiligen Projektionsabstand und Zweck am besten geeignete Objektiveinheit aus.

Unübertroffenes Videoerlebnis

Verfeinerungen bei der Bewegungsunschärfe-Unterdrückung machen die Videoprojektion zu einem wahren Erlebnis für den Zuschauer.

Zeitplanung

Automatisieren bestimmter Funktionen des Projektors nach Zeitplan, wie das Ein- und Ausschalten, das Umschalten von Eingangssignalen und andere Funktionen.

Kantenüberblendung

Die überlappenden Ränder der Bilder von mehreren Projektoren können überblendet werden, um das gesamte Bild nahtlos darzustellen.

Netzwerk Multiprojektion (NMPJ)

Bilder von mehreren Computern können über eine Netzwerkverbindung projiziert werden.

WLAN-Konnektivität

Neben dem kabelgebundenen LAN unterstützt der Projektor auch WLAN. Im Projector Access Point-(PJ AP-)Modus kann der Projektor ohne Wireless Access Point mit bis zu fünf Computern verbunden werden.

Eine iOS-App für die einfache Fernbedienung und Statusverwaltung von Projektoren über WLAN. Stellen Sie die Verbindung zu einem Projektor her, der als Access Point verwendet wird (S84), oder stellen Sie die Verbindung über einen vorhandenen Access Point her (S84). Zur Verwendung von Canon ST ist ein Passwort erforderlich (S201).

Sicherheitsanweisungen

Lesen Sie bitte vor der Installation und der Inbetriebnahme dieses Projektors diese Bedienungsanleitung sorgfältig durch.

Dieser Projektor bietet zahlreiche Funktionen. Durch eine richtige Bedienung lassen sich die Funktionen optimal verwenden und außerdem wird die Lebensdauer des Projektors erhöht.

Durch Bedienungsfehler wird nicht nur die Lebensdauer verkürzt, sondern es können Störungen auftreten, die zu einer hohen Brand- oder Unfallgefahr führen. Nehmen Sie bei auftretenden Betriebsstörungen diese Bedienungsanleitung zur Hand, überprüfen Sie die Bedienung und die Kabelanschlüsse und versuchen Sie die Störung wie im Abschnitt „Fehlerbehebung“ am Ende dieser Anleitung beschrieben zu beheben. Falls sich die Störung nicht beheben lässt, wenden Sie sich an das Canon Call Center.

VORSICHT

GEFAHR EINES ELEKTRISCHEN SCHLAGS NICHT ÖFFNEN

VORSICHT: ZUR VERMINDERUNG DER GEFAHR EINES ELEKTRISCHEN SCHLAGS DARF DIE ABDECKUNG (RÜCKSEITE) NICHT ENTFERNT WERDEN. IM INNEREN BEFINDEN SICH KEINE TEILE, DIE GEWARTET WERDEN MÜSSEN, AUSSER DER AUSTAUSCHBAREN LAMPE. DAS GERÄT DARF NUR VON EINEM QUALIFIZIERTEN FACHMANN REPARIERT WERDEN.

DIESES SYMBOL BEDEUTET, DASS IM INNEREN GEFÄHRLICHE SPANNUNGEN VORHANDEN SIND, DIE ZU EINEM ELEKTRISCHEN SCHLAG FÜHREN KÖNNEN.

DIESES SYMBOL BEDEUTET, DASS SICH IN DER BEDIENUNGSANLEITUNG WICHTIGE HINWEISE ZUR BEDIENUNG UND WARTUNG DES GERÄTS BEFINDEN.

VORSICHT

Nicht zur Verwendung in Computerräumen, die nach dem Standard zum Schutz von elektronischen Computern/Datenverarbeitungsanlagen, ANSI/NFPA 75, definiert sind.

Sicherheitsmaßnahmen

WARNUNG:

• DIESES GERÄT MUSS UNBEDINGT GEERDET WERDEN. - UM FEUERGEFAHR UND DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU VERMEIDEN, DARF DAS GERÄT WEDER NÄSSE NOCH FEUCHTIGKEIT AUSGESETZT WERDEN. - Schauen Sie während des Betriebes nicht direkt in das Projektionsobjektiv. Das intensive Licht kann zu Augenschäden führen. Achten Sie diesbezüglich bitte auch auf Kinder im Projektionsraum. - Stellen Sie den Projektor an einem geeigneten Ort auf. An einem ungeeigneten Ort besteht die Gefahr eines Brandausbruchs. - Die Belüftungsschlitze des Projektors dürfen nicht abgedeckt werden. Durch einen Hitzestau wird die Lebensdauer des Projektors verkürzt und außerdem sind noch andere Gefahren vorhanden. - Falls Sie den Projektor für längere Zeit nicht in Betrieb nehmen, sollten Sie den Netzstecker aus der Steckdose ziehen. - Lassen Sie niemals dasselbe Bild über längere Zeit anzeigen. Durch den technischen Aufbau von LCD-Panels bedingt, könnten dauerhaft Nachbilder auf der Anzeige verbleiben.

VORSICHT BEI DER AUFHÄNGUNG AN DER DECKE

Bei Aufhängung an der Decke müssen die Lufteintrittsöffnungen und die Oberseite des Projektors in periodischen Abständen mit einem Staubsauger gereinigt werden. Falls der Projektor für längere Zeit nicht gereinigt wird, kann durch die Beeinträchtigung der Kühlung eine Störung verursacht werden.

DEN PROJEKTOR NICHT FETTHALTIGER, FEUCHTER ODER RAUCHHALTIGER LUFT, WIE IN EINER KÜCHE AUSSETZEN, UM ZU VERMEIDEN, DASS EINE STÖRUNG AUFTRITT. BEI KONTAKT MIT ÖL ODER CHEMIKALIEN KANN DER PROJEKTOR BESCHÄDIGT WERDEN.

■ LESEN SIE DIESE BEDIENUNGSANLEITUNG UND BEWAHREN SIE SIE ZUM SPÄTEREN NACHSCHLAGEN GUT AUF.

Lesen Sie vor der Inbetriebnahme dieses Gerätes alle Sicherheits- und Bedienungsanweisungen sorgfältig durch.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Für die Reinigung des Projektors müssen Sie den Netzstecker aus der Steckdose ziehen. Verwenden Sie zum Reinigen keine Flüssig- oder Sprayreinigungsmittel. Verwenden Sie lediglich ein angefeuchtetes Tuch.

Beachten Sie alle Hinweis- und Warnschilder, die auf dem Projektor angebracht sind.

Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor für längere Zeit nicht in Betrieb nehmen. Damit vermeiden Sie, dass der Projektor bei einem Gewitter oder auftretenden Spannungsstößen beschädigt werden kann.

Das Gerät darf keinem Regen oder Nässe ausgesetzt werden, wie z. B. in einem feuchten Keller, in der Nähe eines Swimmingpools usw.

Zubehör, das nicht vom Hersteller empfohlen wird, darf nicht verwendet werden.

Stellen Sie den Projektor nicht auf eine instabile Unterlage, Ständer oder Tisch, weil er herunterfallen und Verletzungen verursachen kann. Verwenden Sie nur vom Hersteller zugelassene Projektionsständer. Für die Installation an einer Wand oder in einem Gestell müssen der vom Hersteller zugelassene Installationssatz verwendet und die entsprechenden Anweisungen des Herstellers genau befolgt werden.

Bewegen Sie den Projektionsständer vorsichtig. Schnelle Bewegungen, übermäßige Kraftanwendung und Bodenunebenheiten können dazu führen, dass der Projektor herunterfällt.

Die Schlitze und Gehäuseöffnungen an der Vorder- und Rückseite dienen zur Belüftung, um einen störungsfreien Betrieb zu gewährleisten und den Projektor vor Überhitzung zu schützen.

Die Lüftungsschlitze dürfen niemals mit Stoffen oder anderen Gegenständen abgedeckt werden. Der Projektor darf auch nicht auf einer weichen Unterlage, wie z. B. auf einem Sofa oder einem Teppich aufgestellt werden, weil die Lüftungsschlitze an der Unterseite blockiert werden können. Außerdem darf der Projektor nicht in der Nähe oder über einem Heizkörper platziert werden.

Der Projektor sollte nicht in einem Wandregal oder in einem Schrank betrieben werden, wenn keine ausreichende Belüftung gesichert ist.

Sicherheitsanweisungen

Stecken Sie keine Gegenstände in die Gehäuseschlitze, weil durch einen Kurzschluss ein Feuer oder ein elektrischer Schlag verursacht werden kann. Verschütten Sie keine Flüssigkeiten auf dem Projektor.

Der Projektor darf nicht in der Nähe eines Luftauslasses einer Klimaanlage aufgestellt werden.

Beachten Sie unbedingt die Angaben zur Stromversorgung auf dem Schild. Setzen Sie sich in Verbindung mit dem Canon Call Center oder wenden Sie sich an das örtliche Energieversorgungsunternehmen, falls Sie im Zweifel sind, ob Sie die richtige Stromversorgung zur Verfügung haben.

Schließen Sie nicht zu viele Geräte an die gleiche Steckdose oder an das gleiche Verlängerungskabel an, weil wegen Überlastung die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages vorhanden ist. Stellen Sie keine Gegenstände auf das Netzkabel und achten Sie darauf, dass niemand über das Kabel stolpern kann.

Versuchen Sie niemals am Projektor irgendwelche Reparaturen vorzunehmen und entfernen Sie die Gehäuseabdeckungen nicht, weil Sie gefährlicher Hochspannung ausgesetzt werden können. Reparaturen sollten immer von einem qualifizierten Fachmann ausgeführt werden.

Bei folgenden Situationen müssen Sie das Netzkabel unverzüglich aus der Steckdose ziehen und einen qualifizierten Fachmann benachrichtigen:

a. wenn das Netzkabel oder der Netzstecker beschädigt sind, b. wenn Flüssigkeit in das Innere des Gerätes gedrungen ist, c. wenn der Projektor Regen oder Wasser ausgesetzt war, d. wenn der Projektor nicht einwandfrei funktioniert, wenn er gemäß den Anweisungen in der Bedienungsanleitung betrieben wird. Bedienen Sie nur die in dieser Bedienungsanleitung beschriebenen Regler zum Einstellen, weil sonst die Gefahr einer Gerätebeschädigung vorhanden ist und umfangreiche Reparaturen notwendig werden können, e. wenn der Projektor fallen gelassen wurde oder das Gehäuse beschädigt ist, f. oder wenn sich die Leistung des Projektors stark verändert.

Sollten Ersatzteile für den Projektor benötigt werden, müssen Sie sich vergewissern, dass nur Originalteile oder vom Hersteller zugelassene gleichwertige Teile eingebaut werden, weil sonst die Gewährleistungspflicht erlischt. Durch den Einbau unzulässiger Teile kann ein Feuer oder ein elektrischer Schlag verursacht werden.

Lassen Sie nach jeder Reparatur eine Funktionsprüfung durch den Servicetechniker ausführen, um die Betriebsfähigkeit des Projektors sicherzustellen.

Netzkabelanforderungen

Das mit diesem Projektor mitgelieferte Netzkabel erfüllt die

Verwendungsanforderungen des Landes, in dem das Gerät gekauft wurde.

DIE VERWENDETE STECKDOSE MUSS SICH IN DER NÄHE DES GERÄTES BEFINDEN UND GUT ZUGÄNGLICH SEIN.

Diese Symbole weisen darauf hin, dass dieses Produkt gemäß WEEE-Richtlinie (2012/19/EU; Richtlinie über Elektro- und Elektronik-Altgeräte), Batterien-Richtlinie (2006/66/EG) und nationalen Gesetzen zur Umsetzung dieser Richtlinien nicht über den Hausmüll entsorgt werden darf. Falls sich unter dem oben abgebildeten Symbol ein chemisches Symbol befindet, bedeutet dies gemäß der Batterien-Richtlinie, dass in dieser Batterie oder diesem Akkumulator ein Schwermetall (Hg = Quecksilber, Cd = Cadmium, Pb = Blei) in einer Konzentration vorhanden ist, die über einem in der Batterien-Richtlinie angegebenen Grenzwert liegt. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines neuen ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräten sowie Batterien und Akkumulatoren geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potenziell gefährlicher Stoffe, die generell mit Elektro- und Elektronik-Altgeräten in Verbindung stehen, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch Ihre Mitarbeit bei der umweltgerechten Entsorgung dieses Produkts tragen Sie zu einer effektiven Nutzung natürlicher Ressourcen bei. Um weitere Informationen über die Wiederverwertung dieses Produkts zu erhalten, wenden Sie sich an Ihre Stadtverwaltung, den öffentlich-rechtlichen Entsorgungsträger, eine autorisierte Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihr örtliches Entsorgungsunternehmen oder besuchen Sie www.canon-europe.com/weee, oder www.canon-europe.com/battery.

Nur für Europäische Union und EWR (Norwegen, Island und Liechtenstein)

Warnung:

Dies ist ein Produkt der Klasse A. In Wohnumgebungen kann dieses Produkt Funkstörungen verursachen. In diesem Fall muss der Betreiber entsprechende Gegenmaßnahmen ergreifen.

Das mit diesem Projektor gelieferte Kabel mit Ferritkern muss unbedingt mit diesem Gerät verwendet werden, um die Konformität mit Klasse A zu gewährleisten.

Die Verwendung eines abgeschirmten Kabels ist erforderlich, um die Konformität mit Klasse A zu gewährleisten.

Verwendung in Deutschland

Dieses Gerät ist für den Betrieb in Wohn-, Gewerbe- und Leichtindustriegebieten vorgesehen.

In dieser Anleitung verwendete Sicherheitssymbole

Dieser Abschnitt beschreibt die in dieser Anleitung verwendeten Sicherheitssymbole. Wichtige Sicherheitshinweise zum Projektor sind durch folgende Symbole gekennzeichnet. Beachten Sie unbedingt die Sicherheitshinweise bei diesen Symbolen.

	Dieses Symbol weist darauf hin, dass ein Risiko von Tod oder schweren Verletzungen durch unsachgemäße Handhabung besteht, wenn die Informationen nicht beachtet werden. Um eine sichere Anwendung zu gewährleisten, beachten Sie stets diese Informationen.
	Dieses Symbol weist darauf hin, dass ein Verletzungsrisiko durch unsachgemäße Handhabung besteht, wenn die Informationen nicht beachtet werden. Um eine sichere Anwendung zu gewährleisten, beachten Sie stets diese Informationen.
	Dieses Symbol weist darauf hin, dass die Gefahr von Stromschlägen durch unsachgemäße Handhabung besteht, wenn die Informationen nicht beachtet werden. Um eine sichere Anwendung zu gewährleisten, beachten Sie stets diese Informationen.
	Dieses Symbol weist darauf hin, dass die Gefahr von Verbrennungen durch unsachgemäße Handhabung besteht, wenn die Informationen nicht beachtet werden. Um eine sichere Anwendung zu gewährleisten, beachten Sie stets diese Informationen.
	Dieses Symbol weist auf unzulässige Handlungen hin.
	Dieses Symbol weist auf erforderliche Maßnahmen oder Informationen hin, die beachtet werden müssen.

Vorsichtsmaßnahmen zur Bedienung

Lesen Sie den folgenden Abschnitt bitte vor Inbetriebnahme des Projektors sorgfältig durch, da dieser wichtige Sicherheitsinformationen enthält. So kann eine korrekte und sichere Verwendung des Projektors gewährleistet sein.

Warnung

Stromversorgung

Beim Aufstellen des Projektors muss der Netzstecker leicht zugänglich sein, damit er bei Bedarf sofort von der Steckdose abgezogen werden kann; oder sorgen Sie dafür, dass der Sicherungsschalter in Reichweite ist.

Bei Auftreten der folgenden Situationen schalten Sie bitte den Projektor aus, ziehen den Netzstecker aus der Steckdose und setzen sich mit dem Canon Call Center in Verbindung. Andernfalls könnten Brände oder Stromschläge verursacht werden.

• Wenn Rauch austritt.
• Wenn ein ungewöhnlicher Geruch austritt oder ein ungewöhnliches Geräusch zu hören ist.
• Wenn Wasser oder eine andere Flüssigkeit in das Innere des Projektors gelangt ist.
• Wenn Metall oder ein anderer Fremdkörper in den Projektor gelangt ist.
• Wenn der Projektor umgekippt oder heruntergefallen ist oder das Gehäuse beschädigt ist.

Achten Sie auf die folgenden Punkte bezüglich Stromquelle, Netzstecker und Handhabung des Anschlusses. Andernfalls kann ein Brand oder ein Stromschlag verursacht werden.

Verbot

• Legen Sie keine Gegenstände auf das Netzkabel und achten Sie darauf, dass es sich nicht unter dem Projektor verklemmt.
• Decken Sie das Netzkabel nicht mit einem Teppich ab.
• Das Netzkabel nicht verändern oder übermäßig biegen, verdrehen, ziehen, wickeln oder bündeln.
• Lassen Sie das Netzkabel nicht in die Nähe von Heizungen oder anderen Wärmequellen gelangen.
• Verwenden Sie kein beschädigtes Netzkabel. Wenn das Netzkabel beschädigt ist, setzen Sie sich mit dem Canon Call Center in Verbindung.
• Verwenden Sie ausschließlich Stromquellen mit den angegebenen Spannungswerten (AC 100 – 240 V).
• Führen Sie keine metallenen Gegenstände in die Kontaktstellen des Netzsteckers oder des Anschlusses ein.
• Das im Lieferumfang des Projektors enthaltene Netzkabel ist ausschließlich für dieses Produkt geeignet. Das Kabel darf nicht für andere Produkte verwendet werden.
• Entfernen Sie den Netzstecker aus der Steckdose nicht mit nassen Händen.

Warnung

Achten Sie auf die folgenden Punkte bezüglich Stromquelle, Netzstecker und Handhabung des Anschlusses. Andernfalls kann ein Brand oder ein Stromschlag verursacht werden.

• Führen Sie den Stecker und den Anschluss ganz bis zum Anschlag ein. Verwenden Sie keinen beschädigten Netzstecker oder eine lockere Steckdose.
• Ziehen Sie nicht am Netzkabel und achten Sie darauf, dass Sie beim Entfernen den Netzstecker oder Anschluss festhalten. Falsche Handhabung kann das Netzkabel beschädigen.
• Wenn Sie ein Verlängerungskabel benutzen, die Nennleistung des Kabels nicht überschreiten.
• Überschreiten Sie nicht die Nennleistung der Steckdose (z. B. durch Anschließen mehrerer Geräte), da es sonst zu einem Brand durch Überhitzung kommen kann.
• Netzstecker und Steckdose regelmäßig kontrollieren und Staub und Schmutz zwischen dem Stecker und der Steckdose entfernen.
• Berühren Sie Projektor, Netzkabel und andere Kabel nicht, wenn es blitzt.
• Bewegen Sie den Projektor erst, wenn Sie ihn ausgeschaltet haben, den Netzstecker aus der Steckdose gezogen und alle anderen Kabel abgezogen haben.
• Vor der Reinigung oder Wartung des Projektors den Netzstecker ziehen.
• Stellen Sie vor dem Einbauen oder Ausbauen der Objektiveinheit sicher, dass der Stecker des Projektors von der Netzsteckdose abgezogen wurde.

Warnung

Montage und Verwendung

Achten Sie auf die folgenden Punkte bezüglich Montage und Handhabung des Projektors. Andernfalls besteht die Gefahr eines Brandes, elektrischen Schocks oder einer Verletzung.

- Verwenden Sie den Projektor nicht in Umgebungen, in denen es nass werden kann (z. B. im Freien, in der Nähe von Badewannen oder Duschen).

- Stellen Sie keine Behälter mit Flüssigkeit auf dem Projektor ab.

- Achten Sie darauf, dass der Projektor bei der Montage in einer hohen Position (z. B. an der Decke) gegen Absturz gesichert wird (z. B. mit einem Drahtseil).

- Entfernen Sie nicht das Gehäuse des Projektors und zerlegen Sie dieses nicht. Im Innern des Projektors befinden sich Hochspannungskomponenten sowie Teile, die heiß sind. Setzen Sie sich mit dem Canon Call Center in Verbindung, wenn Kontroll-, Wartungs- oder Reparaturarbeiten benötigt werden.

- Den Projektor nicht zerlegen oder Änderungen am Gerät (einschließlich Verschleißteile) oder an der Fernbedienung vornehmen.

- Schauen Sie während des Gebrauchs nicht direkt in den Luftauslass.

- Führen Sie keine Gegenstände in die Lüftungsöffnungen, z. B. Lufteinlass oder Luftauslass, des Projektors ein.

- Platzieren Sie keinen unter Druck stehenden Behälter vor dem Luftauslass. Der Druck des Behälterinhalts könnte aufgrund der Wärme aus dem Luftauslass ansteigen und dies könnte zu einer Explosion führen.

- Wenn Sie Staub oder Schmutz von Teilen des Projektors (z. B. vom Objektiv oder Filter) entfernen, verwenden Sie dafür kein brennbares Spray. Heiß werdende Teile im Innern des Geräts können dieses entzünden und einen Brand verursachen.

- Verwenden Sie zur Wartung des Projektors keine Klebstoffe, Schmierstoffe, Öle oder alkalische Reinigungsmittel. Sie könnten am Gehäuse haften bleiben und es beschädigen. Dies kann dazu führen, dass der Projektor aus seiner Halterung fällt und dadurch Unfälle oder Verletzungen verursacht.

- Da beim Gebrauch des Projektors starke Lichtstrahlen ausgesendet werden, blicken Sie nicht direkt in das Projektionsobjektiv.

Andernfalls kann es zu Augenverletzungen kommen. Achten Sie besonders darauf, dass kleine Kinder dies nicht tun.

Verbot

Warnung

Achten Sie auf die folgenden Punkte bezüglich Montage und Handhabung des Projektors. Andernfalls besteht die Gefahr eines Brandes, elektrischen Schocks oder einer Verletzung.

• Die Bediener müssen den Zugang zum Strahlengang innerhalb des Gefahrenabstands überwachen oder das Produkt in einer Höhe anbringen, die verhindert, dass Augen innerhalb des Gefahrenabstands dem Lichtstrahl ausgesetzt werden können.

- Das Licht des Projektors ist gemäß IEC 62471-5:2015 in die Risikogruppe 2 (RG2) eingestuft. Es kann jedoch als Risikogruppe 3 (RG3) eingestuft werden, wenn ein Ersatzobjektiv mit einem Projektionsverhältnis größer als 2,6 verwendet wird. Beachten Sie die Tabelle „Gefahrenabstand“ für verschiedene Ersatzobjektive (S18).

- Keine optischen Instrumente (wie Lupen, Reflektoren oder Brillen) in die Lichtstrecke des Projektors halten oder in der Lichtstrecke montieren. Wenn das projizierte Licht gebrochen oder reflektiert wird und Personen in die Augen gelangt, kann es Augenverletzungen verursachen.

- Nicht direkt dem Strahl aussetzen.

- Den Projektor nicht alleine heben. Lassen Sie sich von mindestens einer weiteren Person helfen.

- Wenn der Projektor zur Projektion auf eine erhöhte Fläche gestellt wird, achten Sie darauf, dass die Oberfläche eben und stabil ist.

- Verwenden Sie den Projektor nicht auf weichen Oberflächen, wie beispielsweise Teppich, Schaumgummimatten usw.

- Für die Deckenmontage und andere Installationsarbeiten wenden Sie sich an einen qualifizierten Techniker oder an das Canon Call Center. Unsachgemäß ausgeführte Installationsarbeiten können zu Unfällen führen.

- Um zu vermeiden, dass z. B. Teile herunterfallen, wenn das Objektiv eines an der Decke montierten Projektors ausgetauscht wird, wenden Sie sich an einen qualifizierten Techniker oder das Canon Call Center.

- Nicht verwenden, wenn brennbare oder explosionsfähige Gase vorhanden sein können. Die Lampe im Projektor wird heiß und birgt Feuergefahr, wenn sie zündet.

Schild für RG2-3

Dieser Projektor kann RG3 werden, wenn ein Wechselobjektiv mit einem Projektionsverhältnis größer als 2.6 eingesetzt wird. Schauen Sie vor der Inbetriebnahme im Handbuch nach der Objektivliste und dem Sicherheitsabstand. Solche Kombinationen aus Projektor und Objektiv sind nur für den professionellen Einsatz bestimmt, nicht für die Benutzung durch Verbraucher.

Gefahrenabstand beim Einsatz von Ersatzobjektiven (IEC 62471-5)

	Projektionsverhältnis*1	WUX7500 WUX6700 WUX5800
RS-SL01ST 1,49-2,24:1 —*		2
RS-SL02LZ 2,19-3,74:1 167 cm 167 cm		154 cm
RS-SL03WF 0,80:1 —*		2
RS-SL04UL 3,55-6,94:1 400 cm 400 cm		367 cm
RS-SL05WZ 1,00-1,50:1 —*		2
RS-SL06UW 0,54:1 —*		2

*1 Projektionsverhältnisse sind berechnete Werte, die auf einem Bildschirmseitenverhältnis von 16:10 und einer Bildschirmgröße von 100 Zoll basieren. *2 Das Licht des Projektors ist gemäß IEC 62471-5:2015 in die Risikogruppe 2 (RG2) eingestuft.

Gefahrenabstand

• Durch Blicken in das Objektiv während der Projektion aus kleineren Entfernungen besteht das Risiko von Sehstörungen oder anderen ernsthaften Verletzungen.
• Wenn ein Projektionsobjektiv, auf dem ein Sicherheitsabstand angegeben ist, mit dem Projektor verwendet wird, ist das Produkt in einer Höhe zu installieren, die eine Augenbestrahlung innerhalb des Sicherheitsabstands verhindert, oder der Zugang ist zu kontrollieren, um zu gewährleisten, dass keine Personen den Sicherheitsabstand betreten.

Warnung

Lampe

In diesem Projektor wird eine Quecksilberdampf-Hochdrucklampe verwendet. Die Quecksilberlampe hat folgende Merkmale.

• Die Helligkeit der Lampe nimmt im Verlauf ihrer Nutzung allmählich ab. - Stöße, Abnutzung oder die Verwendung von verschlissenen Lampen können dazu führen, dass Lampen zerbrechen (begleitet von einem lauten Geräusch) oder durchbrennen. • Die Lampen neigen eher zum Bruch, wenn bereits der Hinweis auf den Lampenwechsel angezeigt wird (siehe „Lampe auswechseln“ (S225)). Wechseln Sie die Lampe so schnell wie möglich gegen eine neue aus. • Die Lebensdauer der Lampen variiert stark von Lampe zu Lampe und in Abhängigkeit von den Einsatzbedingungen. Manche Lampen können bereits kurz nach ihrem ersten Einsatz ausfallen oder zerbrechen. - Halten Sie sich daher stets eine Ersatzlampe bereit.

Achten Sie auf die folgenden Punkte, wenn die Lampe ausgetauscht wird oder wenn sie beschädigt ist.

- Wenn die Lampe zerbricht, treten durch den Luftauslass möglicherweise Staub und Gas (enthält Quecksilberdämpfe) aus. Falls dies geschieht, öffnen Sie sofort alle Fenster und Türen, um den Raum ausreichend zu belüften. Wenn die Lampe beschädigt wurde, befinden sich möglicherweise im Innern des Projektors Glasscherben. Setzen Sie sich für die Reinigung und Inspektion des Projektorinneren sowie für das Auswechseln der Lampe mit einem qualifizierten Techniker oder dem Canon Call Center in Verbindung.

- Wenn Sie versehentlich aus der Lampe austretendes Gas einatmen oder Teile der Lampe in Mund oder Augen gelangen, suchen Sie sofort einen Arzt auf.

Beachten Sie beim Auswechseln von defekten Lampen die folgenden Vorsichtshinweise. Bei Missachtung besteht Verletzungsgefahr.

- Wenn die Lampe nach dem Einschalten oder im laufenden Betrieb plötzlich nicht mehr leuchtet, ist sie möglicherweise zerbrochen. In diesem Fall dürfen Sie die Lampe auf keinen Fall selbst auswechseln. Fordern Sie den Service stets bei einem qualifizierten Techniker oder beim Canon Call Center an.

- Bei Projektoren, die an der Decke montiert sind, kann die Lampe herausfallen, wenn Sie die Lampenabdeckung öffnen oder die Lampe auswechseln. Während des Auswechselns darf sich niemand unter dem Projektor aufhalten und nicht direkt unter der Seite der Lampenabdeckung stehen.

Warnung

Batterien der Fernbedienung

Achten Sie bei der Handhabung der Batterien auf die folgenden Punkte. Anderenfalls besteht Brand- oder Verletzungsgefahr.

Verbot

• Setzen Sie die Batterien keiner Hitze aus, schließen Sie sie nicht kurz, zerlegen Sie sie nicht und legen Sie sie nicht in ein Feuer.
• Versuchen Sie nicht, die mit der Fernbedienung gelieferten Batterien wieder aufzuladen.

- Entfernen Sie die Batterien, wenn sie vollständig entleert sind oder wenn die Fernbedienung für einen längeren Zeitraum nicht genutzt wird.

Vorsicht

• Beim Austauschen der Batterien immer beide gleichzeitig auswechseln. Verwenden Sie außerdem immer zwei Batterien des gleichen Typs.
• Legen Sie die Batterien mit den Kontakten + und – korrekt ausgerichtet ein.
• Wenn Flüssigkeit aus den Batterien austritt und diese mit der Haut in Berührung kommt, waschen Sie die Flüssigkeit gründlich ab.

Vorsicht

Handhabung

Achten Sie auf die folgenden Punkte bezüglich Montage und Handhabung des Projektors.

- Wenn der Projektor über einen längeren Zeitraum nicht verwendet wird, achten Sie darauf, aus Sicherheitsgründen den Netzstecker aus der Steckdose zu ziehen. Andernfalls besteht Brandgefahr, wenn sich Staub am Stecker oder an der Steckdose ansammelt.

Vorsicht

• Schließen Sie keine Kopfhörer oder Ohrhörer an die AUDIO OUT-Ausgangsbuchse an. Andernfalls kann es zu Hörschäden kommen.
• Stellen Sie die Lautstärke am Anfang nicht zu hoch ein. Andernfalls kann es durch plötzlich auftretende, laute Geräusche zu Hörschäden kommen. Verringern Sie die Lautstärke vor dem Ausschalten des Projektors, und heben Sie die Lautstärke nach dem Einschalten des Projektors langsam an.

Vorsicht

Achten Sie auf die folgenden Punkte bezüglich Montage und Handhabung des Projektors.

- Berühren Sie die Teile des Gehäuses um und über den Luftauslässen nicht. Sie können während der Projektion sehr heiß werden. Achten Sie besonders darauf, dass kleine Kinder diese Bereiche nicht berühren. Außerdem dürfen keine Metallgegenstände um oder über die Luftauslässe abgelegt werden. Diese Gegenstände können sich durch den Projektor erhitzen, was zu Verbrennungen oder anderen Verletzungen führen kann.

- Stellen Sie keine schweren Gegenstände auf den Projektor und setzen oder stellen Sie sich nicht auf ihn. Achten Sie besonders darauf, dass kleine Kinder dies nicht tun. Der Projektor könnte umkippen, was zu einem Unfall oder Verletzungen führen könnte.

- Stellen Sie den Projektor nicht auf eine instabile oder geneigte Oberfläche. Andernfalls könnte der Projektor herunterfallen oder umkippen, was zu Verletzungen führen könnte.

- Während der Projektion keine Gegenstände vor dem Objektiv aufstellen. Dadurch könnte ein Brand verursacht werden.

Verbot

- Der Projektor verfügt über eine Lens-Shift-Funktion, die das Objektiv mit einem Motor nach oben, unten, rechts oder links bewegt. Berühren Sie das Objektiv nicht, während es sich bewegt. Das Berühren des in Bewegung befindlichen Objektivs kann zu Verletzungen führen.

- Warten Sie nach dem Ausschalten des Projektors mindestens 30 Minuten, bis sich die Objektiveinheit abgekühlt hat, bevor Sie die Objektiveinheit auswechseln. Anderenfalls besteht die Gefahr von Verbrennungen oder Verletzungen.

Achten Sie bei der Handhabung der Lampe auf die folgenden Punkte.

Vorsicht

- Achten Sie darauf, die Lampe nicht direkt, nachdem sie in Betrieb war, zu berühren. Stellen Sie sicher, dass das Gerät ausgeschaltet ist und warten Sie ca. eine Stunde, bis Lampe und Projektor ausreichend abgekühlt sind. Andernfalls besteht aufgrund der Wärme von Lampe und Projektor die Gefahr einer Verbrennung.

Vorsicht

Transport und Montage

Achten Sie beim Tragen oder Transportieren des Projektors auf die folgenden Punkte.

• Wenn ein Transport erforderlich ist, sollte die Objektiveinheit vor dem Transport des Projektors entfernt werden. Wenn der Projektor während des Transports übermäßigen Belastungen ausgesetzt wird, kann die Objektiveinheit beschädigt werden.
• Dieser Projektor ist ein Präzisionsgerät. Kippen Sie den Projektor nicht um und setzen Sie das Gerät keinen Stößen aus. Dies kann zu Betriebsstörungen führen.
• Die Verstellfüße einfahren, bevor der Projektor bewegt wird. Wenn die Füße ausgestellt bleiben, können Schäden verursacht werden.
• Achten Sie darauf, dass Sie beim Tragen oder Halten der Projektors nach dem Einsetzen der Objektiveinheit nicht das Objektiv festhalten. Die Objektiveinheit könnte dadurch beschädigt werden.
• Berühren Sie das Objektiv nicht mit bloßen Händen. Verschmutzungen oder Fingerabdrücke auf dem Objektiv können die Bildqualität beeinträchtigen.
• Der Schutz des Projektors kann nicht gewährleistet werden, wenn Verpackungsmaterial oder stoßabsorbierende Materialien wiederverwendet werden. Teile des stoßabsorbierenden Materials könnten in das Innere des Projektors gelangen und so eine Betriebsstörung verursachen.

Achten Sie bei der Montage oder Nutzung des Projektors auf die folgenden Punkte.

• Achten Sie auf Kondenswasserbildung. Wenn der Projektor plötzlich von einem kalten an einen warmen Ort gebracht wird oder die Raumtemperatur plötzlich steigt, kann sich Kondenswasser auf dem Objektiv und dem Spiegel niederschlagen und die projizierten Bilder beeinträchtigen. Warten Sie in diesem Fall, bis die Feuchtigkeit verdampft ist, bevor Sie das Gerät weiter bedienen.

- Stellen Sie den Projektor nicht an einem Ort auf, an dem die Temperatur besonders hoch oder niedrig ist. Dies kann zu Betriebsstörungen führen. Die folgenden Umgebungsbedingungen gelten für Betrieb und Lagerung.

• Umgebungsbedingungen für den Betrieb: 0°C bis 40°C, 20% bis 85% relative Luftfeuchtigkeit
• Umgebungstemperatur bei Lagerung: -20°C bis 60°C

- Bei Verwendung des Projektors in Höhenlagen über 2.300 m: Passen Sie die installationsbezogenen Einstellungen im Menü an (S155). Wenn die Einstellungen nicht angepasst werden, kann sich die Lampenlebensdauer verkürzen oder die Lampe beschädigt werden.

- Achten Sie darauf, dass der Projektor bei der Installation korrekt ausgerichtet wird. Installieren Sie den Projektor so, dass er nicht mehr als 10° nach links oder rechts geneigt ist. Anderenfalls kann sich die Lampenlebensdauer verkürzen oder die Lampe beschädigt werden.

Vorsicht

Vorsicht

Vorsicht

Achten Sie bei der Montage oder Nutzung des Projektors auf die folgenden Punkte.

• Achten Sie darauf, dass Lufteinlass und -auslass nicht blockiert sind. Wenn der Lufteinlass oder -auslass blockiert ist, kann die Wärme nicht aus dem Projektor abgeführt werden. Dies kann die Lebensdauer der optischen Komponenten oder anderer Teile verkürzen und zu Schäden am Projektor führen.
• Den Projektor nach allen Seiten hin mit mindestens 50 cm Abstand zwischen den Lufteinlässen/-auslässen und den Wänden installieren. Lassen Sie an der Unterseite des Projektors einen Abstand von mindestens 2 cm. Es befindet sich ein Lufteinlass unter dem Projektor. Ohne ausreichend Abstand entsteht ein Hitzestau im Inneren, der zu Schäden am Projektor führen kann.

• Stellen Sie keine Gegenstände auf den Projektor, die ihre Form oder Farbe unter Wärmeeinwirkung verändern.
• Stellen Sie den Projektor nicht in der Nähe von Hochspannungsleitungen oder elektrischen Stromquellen auf. Dies kann zu Betriebsstörungen führen.
• Reinigen Sie regelmäßig den Luftfilter (S222). Wenn der Projektor längere Zeit nicht gereinigt wird, sammelt sich innen Staub an, der den Projektor möglicherweise beschädigt oder die Bildqualität beeinträchtigt.
• Wenn über längere Zeit dasselbe Bild projiziert wird und sich anschließend das Bild ändert, kann ein Nachbild auftreten. Dies liegt an der Beschaffenheit der LCD-Panels und ist kein Anzeichen für ein Problem. Das Nachbild verschwindet bei normaler Projektion nach einer Weile.

Vorsichtshinweise für den Transport / Versand des Projektors

Bereiten Sie den Projektor wie unten beschrieben vor, bevor Sie ihn tragen.

• Nehmen Sie die Kabel vom Projektor ab. Das Tragen des Projektors mit befestigten Kabeln könnte zu einem Unfall führen.
• Die Verstellfüße einfahren, bevor der Projektor bewegt wird. Wenn die Füße ausgestellt bleiben, können Schäden verursacht werden.
• Der Projektor darf keinen starken Erschütterungen und Vibrationen ausgesetzt werden.

Vorsichtshinweise zur Montage

Lesen Sie unbedingt die Abschnitte „Sicherheitsanweisungen“ und „Für eine sichere Verwendung“ (S7 – S22). Beachten Sie bei der Montage auch folgende Vorsichtshinweise.

• Schlagen Sie nicht auf den Projektor und setzen Sie ihn keinen Stößen aus. Dies kann zu Betriebsstörungen führen.
• Stellen Sie den Projektor nicht auf einer Seite stehend oder in einer anderen instabilen Lage auf. Der Projektor kann beschädigt werden, wenn er umkippt.

■ Den Projektor in den folgenden Umgebungen nicht verwenden

• Orte, die übermäßiger Feuchtigkeit, Staub, starken Öldünsten oder Zigarettenrauch ausgesetzt sind Ablagerungen auf dem Objektiv, Spiegel oder anderen optischen Teilen können die Bildqualität beeinträchtigen.
• In der Nähe von Hochspannungsleitungen oder elektrischen Stromquellen Kann zu Betriebsstörungen führen.
• Auf weicher Oberfläche wie Teppich oder gepolsterten Unterlagen Dadurch können Brände und Schäden am Projektor verursacht werden.
• Orte mit hoher Temperatur oder Luftfeuchtigkeit
• Orte, die Vibrationen oder Stößen ausgesetzt sind
• In der Nähe von Wärme- oder Rauchmeldern
• In Meeresnähe oder in der Nähe von Lüftungsöffnungen für Klimaanlagen
• Orte, an denen korrosive Gase auftreten, z. B. Schwefelgas aus heißen Quellen

Hierdurch wird möglicherweise der Projektor beschädigt. Die folgenden Wertebereiche für Temperaturen und Feuchtigkeit sind für Betrieb und Lagerung akzeptabel:

* Die Werte für Betriebstemperatur und Luftfeuchtigkeit gelten, wenn der Projektor projiziert oder sich im Bereitschaftsmodus befindet.

Betriebstemperatur Betriebsfeuchtigkeit		Umgebungstemperatur bei Lagerung
0°C – 40°C	20% – 85%	-20°C – 60°C

■ Berühren Sie das Objektiv nicht mit bloßen Händen

Berühren Sie das Objektiv nicht mit bloßen Händen. Verschmutzungen oder Fingerabdrücke auf dem Objektiv können die Bildqualität beeinträchtigen.

■ Lassen Sie das Gerät nach Möglichkeit 30 Minuten lang aufwärmen, bevor Sie das Objektiv scharfstellen (S47)

Die Schärfeposition ist unmittelbar nach dem Einschalten wegen der Hitze der Lampe ggf. noch nicht stabil. Das Testmuster (10) ist beim Einstellen der Schärfe sehr hilfreich (S109, S162).

■ Stellen Sie das Gerät in ausreichender Entfernung zu Wänden und anderen Hindernissen auf

Wenn der Lufteinlass oder -auslass blockiert ist, staut sich die Hitze im Inneren des Projektors. Dadurch kann sich die Lebensdauer des Projektors verkürzen oder eine Betriebsstörung auftreten.

Stellen Sie das Gerät auch nicht in engen, geschlossenen Räumen mit schlechter Belüftung auf.

Stellen Sie das Gerät an einem Ort mit guter Belüftung auf. Halten Sie nach oben, zu beiden Seiten und hinter dem Projektor einen Mindestabstand von 50 cm ein. Achten Sie auch unterhalb des Projektors auf einen Mindestabstand von 2 cm.

■ Schützen Sie das Gerät vor Kondenswasser

Wenn die Temperatur im Raum plötzlich ansteigt, kann die Feuchtigkeit auf dem Objektiv und dem Spiegel des Projektors kondensieren, wodurch das Bild unscharf wird. Warten Sie, bis das Kondenswasser verdampft ist und das Bild wieder normal projiziert wird.

■ Bei Höhen über 2.300 m – Einstellungen anpassen

Die Projektoreinstellungen müssen angepasst werden, wenn Sie den Projektor in Höhenlagen von 2.300 m oder höher einsetzen. Insbesondere die Anweisungen zum [Große Höhe] (S155) im Menü [Installationseinstellungen] müssen berücksichtigt werden.

■ Wenn der Projektor an der Decke befestigt ist

Wenn der Projektor an der Decke montiert wird oder an einem höher gelegenen Ort aufgestellt ist, müssen Lufteinlass und -auslass und die direkte Umgebung des Luftfilters regelmäßig gereinigt werden. Staub, der sich an den Lufteinlässen/Luftauslässen ansammelt, kann die Lüftung beeinträchtigen, die Temperatur im Inneren ansteigen lassen sowie Schäden und Feuer verursachen. Verwenden Sie einen Staubsauger oder ein ähnliches Gerät, um den Staub aus dem Lufteinlass und -auslass zu entfernen.

■ Projektor vorschriftsmäßig aufstellen

Vorsicht

• Der Projektor kann in jeder beliebigen Ausrichtung montiert werden (siehe Abbildung unten). Jedoch kann die Lebensdauer der Lampe durch aufwärts oder abwärts gerichtete Projektion verkürzt werden.
• Montieren Sie den Projektor nicht auf eigene Faust für die aufwärts oder abwärts gerichtete Projektion. Lassen Sie die Montage von einem qualifizierten Techniker durchführen, oder wenden Sie sich an das Canon Call Center.

Wird der Projektor auf dem Boden oder von der Decke hängend angebracht, darf der Neigungswinkel nach links bzw. rechts nicht mehr als 10° betragen.*

Stellen Sie den Projektor nicht auf die Seite.*

* Andernfalls wird möglicherweise die Lampe beschädigt.

Außer der Deckenmontagehalterung ist kein optionales Zubehör zur Montage des Projektors verfügbar.

Copyright-Hinweise

Bitte beachten Sie, dass das Vergrößern oder Verkleinern von Bildern zu kommerziellen Zwecken oder während einer öffentlichen Präsentation unter Umständen die Verletzung eines gesetzlich geschützten Copyrights oder der Rechte des Copyright-Inhabers des Originalmaterials darstellen kann.

Netzwerksicherheit gewährleisten

Ergreifen Sie Maßnahmen, um die Netzwerksicherheit zu gewährleisten. Beachten Sie, dass Canon nicht für direkte oder indirekte Verluste haftet, die durch Sicherheitsvorfälle im Netzwerk (z. B. unberechtigte Zugriffe) verursacht werden.

Konfigurieren Sie vor der Verwendung die geeigneten Projektor-, Computer- und Netzwerksicherheitseinstellungen.

• Konfigurieren Sie den Projektor nur für Verbindungen innerhalb eines geschützten Netzwerks hinter einer Firewall oder dergleichen – und nicht für direkte Internetverbindungen.
• Wenn Sie den Projektor in einem Drahtlosnetzwerk verwenden, konfigurieren Sie auch die Sicherheitseinstellungen für WLAN.
• Ändern Sie regelmäßig den WLAN-Sicherheitsschlüssel.

Marken

• Ethernet ist eine eingetragene Marke der Xerox Corporation.
• Microsoft und Windows sind in den USA und/oder anderen Ländern eingetragene Marken oder Marken der Microsoft Corporation. • Mac, Mac OS und Macintosh sind in den USA und/oder anderen Ländern eingetragene Marken der Apple Inc.
• HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing, LLC.
• PJLink ist eine eingetragene Marke von JBMIA und eine angemeldete Marke in einigen Ländern.
• PJLink ist eine eingetragene Marke, oder ein Antrag auf Eintragung einer Marke wurde in Japan, den USA und/oder anderen Ländern oder Regionen eingereicht. • AMX ist eine eingetragene Marke von Harman International Industries, Inc.
• Crestron®, Crestron RoomView® und Crestron Connected™ sind eingetragene Marken der Crestron Electronics, Inc.
• Extron und XTP sind Marken bzw. eingetragene Marken von RGB Systems, Inc. in den USA und/oder in anderen Ländern.
• HDBaseT™ und das HDBaseT Alliance-Logo sind Marken von HDBaseT Alliance.
• Wi-Fi ist eine eingetragene Marke von Wi-Fi Alliance.
• Wi-Fi CERTIFIED, WPA, WPA2 und das Wi-Fi CERTIFIED-Logo werden in Bezug auf die von der Wi-Fi Alliance entwickelten Konfigurationsmethoden verwendet.
• Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber.

WLAN (Wi-Fi)

■ Länder und Regionen, in denen der WLAN-Gebrauch erlaubt ist

Die Nutzung der WLAN-Funktion unterliegt nach dem Recht der einzelnen Länder und Regionen bestimmten Einschränkungen, und die Verletzung dieser Einschränkungen kann strafbar sein. Auf der Canon-Website finden Sie eine Liste der Länder und Regionen, in denen die Verwendung der WLAN-Funktionen erlaubt ist.

Canon übernimmt keinerlei Verantwortung für Probleme usw., die aus der Nutzung der WLAN-Funktion in Ländern und Regionen entstehen, die nicht auf der Liste aufgeführt sind.

■ Modellnummer

WUX7500/WUX6700/WUX5800 (mit WLAN-Modul, Modell: CH9-1346)

Erklärung zur EU-Richtlinie

Hiermit erklärt Canon Inc., dass sich dieses Gerät in Übereinstimmung mit der Richtlinie 2014/53/EU befindet. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse erhältlich:

http://www.canon-europe.com/ce-documentation

WLAN-Spezifikationen WUX7500/WUX6700/WUX5800

Frequenzbänder: 2.401 MHz – 2.473 MHz

Maximale Funkfrequenzleistung: 12,7 dBm

Das Produkt enthält Open Source-Softwaremodule.

Weitere Informationen finden Sie in den Dateien, die Sie unter „In diesem Produkt verwendete Software“ auf der Download-Seite (http://www.canon.com/iprj/) erhalten. Bitte beachten Sie die Lizenzinformationen für jedes Modul, die in der entsprechenden Datei enthalten sind.

Manche Drittanbieter-Software gestattet die Verteilung von Softwaremodulen in ausführbarer Form nur unter der Bedingung, dass der Quellcode solcher Module frei zugänglich gemacht wird. Informationen darüber, wie Sie den Quellcode für solche Software von Drittanbietern erwerben können, wenden Sie sich bitte an den Händler, bei dem das Produkt erworben wurde.

Vor Inbetriebnahme

Mitgeliefertes Zubehör

Stellen Sie vor dem Gebrauch sicher, dass die folgenden Teile im Paket enthalten sind.

- Fernbedienung

- Batterien für die Fernbedienung (Größe AAA, 2x)

- Netzkabel (1,8 m)

• Wichtige Informationen

Teilebezeichnungen und Funktionen des Projektors

■ Vorderseite

(1) Netzkabelanschluss (S82) (2) Infrarot-Empfänger der Fernbedienung (S40) (3) Objektiveinheit (separat erhältlich) (4) Lufteinlass

Vorsicht

Blockieren Sie nicht den Lufteinlass. Dies kann zu Betriebsstörungen führen.

(5) Bedienfeld (S33) (6) Buchsen und Anschlüsse (S36) (7) Öffnung für Diebstahlsicherung: Durch diese Öffnung kann ein Diebstahlsicherungskabel (nicht im Lieferumfang enthalten) angebracht werden. (8) LED-Anzeigen (S34)

Rückseite

Blockieren Sie nicht den Luftauslass. Dies kann zu Betriebsstörungen führen.

(10) Infrarot-Empfänger der Fernbedienung (S40) (11) Lampenabdeckung (S227) (12) Luftfilterrahmen (S223)

■ Unterseite

(13) Verstellfüße (S76) (14) Sicherheitsstab

Bedienfeld

(1) POWER-Taste (S45, S50)

Zum Ein- und Ausschalten des Projektors.

(2) INPUT-Taste (S46)

Zum Ändern des Eingangssignals.

(3) LENS-Taste

Jedes Mal, wenn die Taste gedrückt wird, wechselt der Bildschirm zwischen Scharfeinstellung (S47), Zoom-Einstellung (Bildgröße) (S47) und Lens-Shift-Einstellung (Bildposition) (S69). Verwenden Sie zur Einstellung die Tasten [▲] / [▼] oder [◀] / [►].

(4) MENU-Taste (S123)

Zum Anzeigen des Menüs auf dem Bildschirm.

(5) Pointer / VOL-Tasten (S121)

Die Pfeiltasten Aufwärts, Abwärts, Links und Rechts sind für die Menünavigation und für andere Funktionen vorgesehen. Zum Einstellen der Lautstärke.

[▲] VOL+ -Taste: Erhöht die Lautstärke.

[▼] VOL--Taste: Verringert die Lautstärke.

(6) OK-Taste (S121)

Zum Auswählen von Menüoptionen.

■ LED-Anzeigen

Der Status des Projektors wird durch die LED-Anzeige angezeigt (aus / eingeschaltet / blinkt).

• POWER (grün) : Leuchtet auf oder blinkt unter normalen Bedingungen, wenn das Gerät eingeschaltet ist.
• STANDBY (rot) : Leuchtet auf oder blinkt, wenn sich das Gerät im Bereitschaftsmodus befindet oder wenn der Projektor ausgeschaltet wird.
• WARNING (rot) : Leuchtet auf oder blinkt, wenn ein Fehler auftritt.
• LIGHT (orange) : Leuchtet auf oder blinkt, wenn ein Problem mit der Lampe oder Lampenabdeckung auftritt.
• TEMP (rot) : Leuchtet auf oder blinkt, wenn die Temperatur im Projektor hoch ist.

LED-Anzeigen und Betriebsstatus

Die LED-Anzeigen blinken oder leuchten auf und zeigen so den Betriebsstatus des Projektors an.

Legende: Beispiel für leuchtende POWER-Anzeige ☐Aus : Eingeschaltet : Blinkt

LED-Anzeige					Betriebsstatus
POWER (grün)	STANDBY (rot)	WARNING (rot)	LIGHT (orange)	TEMP (rot)
					Nicht an der Netzsteckdose angeschlossen.
					Im Bereitschaftsmodus.
					Ist eingeschaltet. (Projektion läuft.)
					Setzt den Betrieb (die Projektion) nach dem Bereitschaftsmodus fort.
					Kühlt ab, während der Projektor vom Betriebszustand in den Bereitschafts- oder Energieverwaltungsmodus übergeht.
					Im Energieverwaltungsmodus, bei ausgeschalteter Lampe. (Blinkt grün und dann rot.)
					Lampe muss in absehbarer Zeit ausgetauscht werden (im Bereitschaftsmodus).
					Lampe muss in absehbarer Zeit ausgetauscht werden (während der Projektion).
					Die Temperatur im Inneren des Projektors ist zu hoch (im Bereitschaftsmodus).
					Die Temperatur im Inneren des Projektors ist zu hoch (während der Projektion).
					Ein Fehler in der Lampe ist aufgetreten.
					Ein Temperaturfehler ist aufgetreten.
					Die Lampenabdeckung ist nicht fest geschlossen.
					Blinkt dreimal: Luftfilterfehler Blinkt viermal: Lüfterfehler Blinkt fünfmal: Netzfehler Blinkt sechsmal: Objektiveinheitfehler

Vorsicht

Eine blinkende LIGHT-Anzeige bedeutet, dass die Lampe in absehbarer Zeit ausgetauscht werden muss. Legen Sie sich eine Ersatzlampe bereit.

■ Buchsen und Anschlüsse

(1) LAN / HDBaseT-Anschluss (S81, S83)

Empfängt digitale HDBaseT-Eingangssignale für Video und Audio.

Überträgt Video- und Audiosignale über ein einzelnes LAN-Kabel (geschirmtes Twisted-Pair-Kabel).

Diese Buchse kann auch zum Anschließen des Projektors an ein Netzwerk verwendet werden.

(2) AUDIO OUT-Ausgangsbuchse (S81)

Gibt Audiosignale an externe AV-Geräte aus. Dadurch wird das Audiosignal entsprechend dem Signal des projizierten Bildes ausgegeben.

(3) AUDIO IN-Eingangsbuchse (S81)

Empfängt Audio-Eingangssignale. Die an dieser Buchse zugeführten Audiosignale werden über den eingebauten Lautsprecher wiedergegeben, wenn Sie [Audio in-Anschluss-Auswahl] auf [Audio in] einstellen (S171).

(4) Buchse für kabelgebundene Fernbedienung (S41)

Diese Buchse wird für den Anschluss der optionalen Fernbedienung (RS-RC05) über ein Kabel verwendet.

(5) DisplayPort-Anschluss (S79)

Empfängt digitale DisplayPort-Eingangssignale für Video und Audio. Überträgt Video- und Audiosignale über ein Kabel.

(6) HDMI-Buchse (S78)

Empfängt digitale HDMI-Eingangssignale für Video und Audio. Überträgt Video- und Audiosignale über ein Kabel.

(7) DVI-I-Buchse (S79)

Zum Anschluss des externen Monitor-Ausgangs von einem Computer. Empfängt digitale PC-Signale (Digital PC).

Ein VGA-DVI-I-Kabel kann auch für den Empfang von analogen PC-Signalen verwendet werden (Analog PC-1).

(8) Analog PC-2 / COMPONENT-Buchse (S80)

Empfängt das analoge PC-Signal (Analog PC-2). Ein Komponentenkabel kann für den Empfang des Komponenten-Bildsignals (Komponenten) verwendet werden.

(9) Dienstport (S236)

Zur Steuerung des Projektors mit Benutzerbefehlen (S237 – S238).

(10) USB-Anschluss (S55, S116, S136, S184)

Für den Anschluss eines USB-Sticks. Wird für die Bildprojektion direkt vom USB-Stick oder für Firmware-Updates verwendet.

Fernbedienung

■ Teilebezeichnungen und Funktionen

(1) POWER-Taste (S45, S50)

Zum Ein- und Ausschalten des Projektors.

(2) D.ZOOM-Taste (S54)

Vergrößert bzw. verkleinert das Bild digital.

[1]-Taste: Vergrößert das Bild (bis auf das 12-fache).

[4]-Taste: Verkleinert das Bild (1x Minimum).

[▲/ [ ]▼[ ] /◀]-Tasten:

Zum Verschieben der vergrößerten Stelle.

(3) Fn-Taste (S170)

Zum Zuweisen von bestimmten Funktionen.

(4) Pointer-Tasten (S121)

Zum Auswählen der oberen, unteren, linken oder rechten Menüoption. Wird auch verwendet, um den Kanal für die Fernbedienung einzustellen.

(5) OK-Taste (S121)

Zum Bestätigen von Menüoptionen.

(6) FOCUS-Taste (S47)

Zum Einstellen der Schärfe.

[▲/ [ ]▶Tasten:

Bringt den Fokus weiter weg.

[▼/ [ ]-asten:

Bringt den Fokus näher.

(7) ZOOM-Taste (S47)

Zum Einstellen der Bildgröße.

[▲/ [ ]▶asten:

Vergrößert das Bild.

[▼/ [ ]-asten:

Verkleinert das Bild.

(8) INPUT A-C-Taste (S170)

Zum Zuweisen von Eingangssignalen (eine Signalquelle für jede der drei Tasten).

(9) ASPECT-Taste (S104, S132)

Ändert das Bildseitenverhältnis des projizierten Bildes.

(10) TEST PATTERN-Taste (S162)

Zum Anzeigen des Testmusters.

(11) Ch-Taste (S170)

Ändert den Kanal der Fernbedienung.

(12) IMAGE-Taste (S48)

Zum Ändern des Bildmodus (Bildqualität).

Zum Einfrieren des projizierten Bildes.

(14) INPUT-Taste (S46)

Zum Ändern des Eingangssignals.

(15) VOL-Taste (S53)

Zum Einstellen der Lautstärke.

[3]-Taste: Erhöht die Lautstärke.

[6]-Taste: Verringert die Lautstärke.

(16) Zifferntasten (S176, S186, S188)

Zum Eingeben des Passworts und der TCP/IP-Einstellwerte.

(17) MUTE-Taste (S53)

Zum Stummschalten des Tons.

(18) MENU-Taste (S123)

Zum Anzeigen des Menüs auf dem Bildschirm.

(19) EXIT-Taste (S122)

Zum Beenden von Funktionen wie der Anzeige des Menüs oder Testmusters im Betrieb und Rückkehr zur Bildanzeige.

(20) LENS-SHIFT-Taste (S69)

Bewegt das Objektiv nach oben, unten, links oder rechts.

[▲]/[▼]/[◀]-Tasten:

Verschieben das Bild.

(21) KEYSTONE-Taste (S105)

Zum Korrigieren der Trapezverzerrung. Die Einstellung [Trapezkorrektur] ermöglicht die horizontale/vertikale Trapezkorrektur (durch Einstellung der Längen oben/unten/links/rechts) und die Eckenanpassung.

- Wenn das Bildschirmseitenverhältnis auf [16:9 D. Bildvers.] oder [4:3 D. Bildvers.] eingestellt ist, wird das Bild damit nach oben, unten, links oder rechts bewegt.

- Verwenden Sie die Tasten [▼] oder [▶] um das Bild zu bewegen.

(22) AUTO-PC-Taste (S132)

Stellt das Bild für die optimale Projektion von Computersignalen ein, wenn der analoge PC-Eingang verwendet wird.

(23) SPLIT-Taste (S59)

Zum Aktivieren der Funktion „Geteilter Bildschirm“.

(24) BLANK-Taste (S51)

Blendet das Bild vorübergehend aus.

■ Batterien in die Fernbedienung einsetzen

1. Öffnen Sie den Deckel des Batteriefachs.

Drücken Sie den Deckel nach unten und schieben Sie ihn zur Seite.

2. Setzen Sie die Batterien ein.

Legen Sie zwei neue AAA-Batterien mit den Kontakten + und – korrekt ausgerichtet in das Fach ein.

3. Schließen Sie das Batteriefach mit dem Deckel.

Schieben Sie den Deckel, bis Sie ein Klickgeräusch hören und das Fach vollständig geschlossen ist.

• Wenn die Tasten der Fernbedienung nicht auf die Betätigung ansprechen, während Sie den Projektor bedienen, tauschen Sie die Batterien gegen neue aus.
• Lassen Sie die Fernbedienung nicht fallen und setzen Sie sie keinen Stößen aus.
• Verschütten Sie keine Flüssigkeiten auf die Fernbedienung. Dies kann zu Betriebsstörungen führen.

Achten Sie bei der Handhabung der Batterien auf die folgenden Punkte. Anderenfalls besteht Brand- oder Verletzungsgefahr.

• Setzen Sie die Batterien keiner Hitze aus, schließen Sie sie nicht kurz, zerlegen Sie sie nicht und legen Sie sie nicht in ein Feuer.
• Versuchen Sie nicht, die mit der Fernbedienung gelieferten Batterien wieder aufzuladen.

- Entfernen Sie die Batterien, wenn sie vollständig entleert sind oder wenn die Fernbedienung für einen längeren Zeitraum nicht genutzt wird.

- Beim Austauschen der Batterien immer beide gleichzeitig auswechseln. Verwenden Sie außerdem immer zwei Batterien des gleichen Typs.

- Legen Sie die Batterien mit den Kontakten + und – korrekt ausgerichtet ein.

- Wenn Flüssigkeit aus den Batterien austritt und diese mit der Haut in Berührung kommt, waschen Sie die Flüssigkeit gründlich ab.

■ Betriebsbereich der Fernbedienung

Die Fernbedienung arbeitet mit Infrarotsignalen. Zeigen Sie bei der Verwendung der Fernbedienung mit dieser auf den Infrarotsignalempfänger an der Vorder- oder Rückseite des Projektors.

• Verwenden Sie die Fernbedienung maximal ca. 8 m von dem Projektor entfernt.
• Verwenden Sie die Fernbedienung innerhalb eines Winkels von 25° ab der Gerätefront des Infrarotsignalempfängers in beliebiger Richtung.
• Die Fernbedienung funktioniert möglicherweise nicht, wenn sich ein Gegenstand zwischen der Fernbedienung und dem Projektor befindet oder wenn der Infrarotsignalempfänger am Projektor einfallendem Sonnenlicht oder anderen Lichtquellen direkt ausgesetzt ist.
• Wenn Sie gleichzeitig zwei oder mehrere Projektoren verwenden, können Sie die Kanaleinstellungen ändern, damit sich die beiden Fernbedienungen nicht gegenseitig stören (S170).

■ Optionale kabelgebundene Fernbedienung verwenden (RS-RC05)

Wenn Sie eine kabelgebundene Fernbedienung mit dem Projektor verwenden möchten, verwenden Sie die Fernbedienung RS-RC05 (separat erhältlich). Verwenden Sie dazu ein Stereo-Miniklinkenkabel (ø3,5 mm, nicht im Lieferumfang enthalten).

• Die Infrarotfunktion kann nicht verwendet werden, wenn an den Projektor oder an die Fernbedienung ein Kabel angeschlossen ist. - Verwenden Sie ein Stereo-Miniklinkenkabel (ø3,5 mm, nicht im Lieferumfang enthalten) von maximal 30 m Länge.

Grundfunktionen

Projektionsverfahren

Mit den folgenden Schritten bereiten Sie die Projektion vor.

Schritt 1: Andere Geräte anschließen (S44)

Netzwerkeinstellungen des Computers konfigurieren (S86)

Schritt 2: Projektor einschalten (S45)

Schritt 3: Eingangssignal auswählen (S46)

Schritt 4: Bild einstellen (S47)

Schritt 5: Bildqualität (Bildmodus) auswählen (S48)

Weitere Projektionsfunktionen

• Bilder vom USB-Stick projizieren (S55)
• Mit geteiltem Bildschirm von mehreren angeschlossenen Geräten projizieren (S59)
• Einzelnes Bild von mehreren Projektoren projizieren (S116)

Projektor ausschalten (S50)

Schritt 1: Andere Geräte anschließen

Wenn Sie einen Computer mit dem Netzwerk verbinden, müssen Sie die IP-Adresseinstellungen definieren. Näheres dazu erfahren Sie unter „Netzwerkeinstellungen des Computers konfigurieren“ (S86).

Schritt 2: Projektor einschalten

1. Drücken Sie die POWER-Taste.

2. Schalten Sie den Computer bzw. das andere Gerät ein.

• Wenn ein Fenster für die Auswahl der Menüsprache projiziert wird, wählen Sie mit den Pointer-Tasten eine Sprache aus, und drücken Sie dann die OK-Taste.
• Wenn Sie ein Passwort eingestellt haben, wird das Fenster zur Passwort-Eingabe angezeigt. Geben Sie Ihr Passwort ein (S176, S177).
• Wenn die Meldung „Kein Signal“ angezeigt wird, drücken Sie die INPUT-Taste, um das Eingangssignal auszuwählen.
• Sollte der Computer-Bildschirm nicht projiziert werden, passen Sie die Anzeigeeinstellungen am Computer an. Weitere Informationen zum Umschalten des Monitorausgangs finden Sie im Handbuch Ihres Computers.

Schritt 3: Eingangssignal auswählen

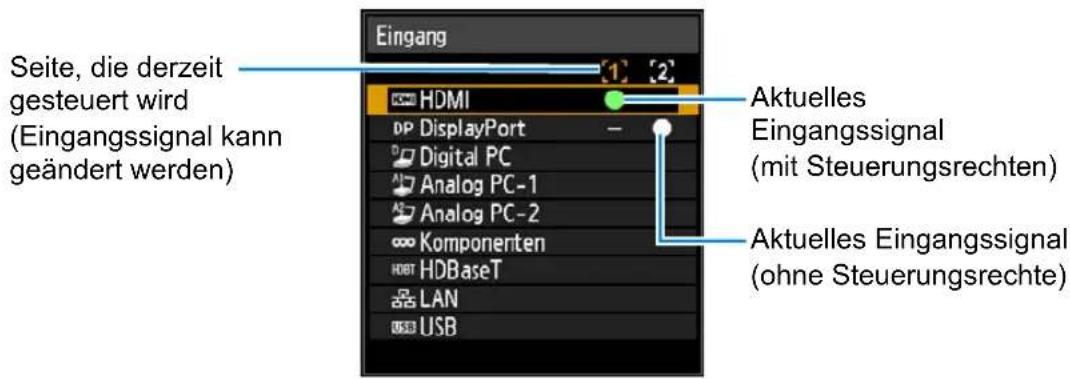

Um zwischen den Signalen der angeschlossenen Geräte umzuschalten, wählen Sie im Menü [Eingang] ein Eingangssignal aus.

Das ausgewählte Signal ändert sich jedes Mal, wenn Sie die INPUT-Taste drücken bzw. jedes Mal, wenn Sie die [▲]/[ ]-Tasten drücken, während das Fenster [Eingang] angezeigt wird.

Das gegenwärtig aktive Eingangssignal ist mit einem grünen Kreis markiert und von einem orangefarbenen Rahmen umgeben.

Die Namen der Eingangssignale, die zur Projektion bereit sind, werden in Weiß angezeigt. Nicht verfügbare Eingangssignale werden in Grau (abgeblendet) angezeigt.

Im Einzelbildmodus

im Modus „Geteilter Bildschirm“

• [Digital PC] und [Analog PC-1] werden möglicherweise auch ausgegraut angezeigt, wenn diese Signale verfügbar sind.
• Wenn Sie [LAN] als Eingangssignal ausgewählt haben, können auch Bildschirme von Computern, die mit dem Projektor über ein Netzwerk verbunden sind, projiziert werden. Nähere Einzelheiten finden Sie im NMPJ Benutzerhandbuch.
• Wenn Sie [USB] als Eingangssignal ausgewählt haben, können Bilder direkt vom USB-Stick projiziert werden. Näheres dazu erfahren Sie unter „Bilder vom USB-Stick projizieren“ (S55).
• Im Modus „Geteilter Bildschirm“ ist die Seite ohne Steuerungsrechte durch einen weißen Kreis gekennzeichnet.
• Die Eingangssignale können je nach Einstellung auch mit den INPUT A-C-Tasten auf der Fernbedienung ausgewählt werden. Näheres dazu erfahren Sie unter „[INPUT A-C]-Tasteneinstell.“ (S170).

Schritt 4 Bild einstellen

■ Ausgabeauflösung des Computers einstellen

Die maximale Auflösung des Projektors beträgt 1920x1200 (S229).

Weitere Informationen zur Einstellung der Ausgabeauflösung Ihres Computers finden Sie im Handbuch Ihres Computers.

■ Scharf stellen / Bildgröße ändern

Drücken Sie die ZOOM-Taste auf der Fernbedienung, um die Bildgröße einzustellen, und drücken Sie dann zum Scharfstellen die FOCUS-Taste. Sie können auch einmal die LENS-Taste am Projektor drücken, um das Bild scharf zu stellen, und zweimal, um die Bildgröße anzupassen.

Scharfeinstellung Zoomeinstellung

• Mit der Auto PC-Funktion verschobene Bilder auf dem Computer oder Flimmern auf der Leinwand regulieren (S132).
• Korrigieren Sie eine eventuelle Trapezverzerrung durch Drücken der KEYSTONE-Taste (S105).
• Wählen Sie das Bildschirmseitenverhältnis oder Projektionsverhältnis entsprechend dem Bildseitenverhältnis der Leinwand, der Art des Bildeingangssignals usw. aus (S100 – S102).
• Wählen Sie den Bildmodus in Abhängigkeit vom projizierten Bild aus.

Schritt 5: Bildqualität (Bildmodus) auswählen

Wenn Sie die IMAGE-Taste auf der Fernbedienung drücken, können Sie den Bildmodus auswählen, der zu dem projizierten Bild passt.

Sie können in jedem Bildmodus außerdem Helligkeit, Kontrast, Konturenschärfe, Gamma, Farbeinstellung, erweiterte Einstellung und Lampenmodus einstellen.

Bildmodi

Bildmodus	Details
	(1) Umgebungshelligkeit(2) Arten von Bildern(3) Auswirkungen auf die Projektion
Standard	(1) Hell(2) Computer-Bildschirme oder mit Video-Software abgespielte Medien(3) Weiß und natürliche Farben
Präsentation	(1) Hell(2) Bilder, die hauptsächlich aus Text bestehen(3) Bildschirm bleibt hell
Dynamisch	(1) Hell(2) Mit Video-Software abgespielte Medien(3) Bildschirm bleibt hell
Video	(1) Leicht abgedunkelt(2) Videos von Camcordern(3) Nahe dem TV-Farbraum
Foto/sRGB	(1) Leicht abgedunkelt(2) Digitalfotos von sRGB-kompatiblen Kameras(3) Entspricht dem sRGB-Standard
DICOM SIM	(1) Leicht abgedunkelt(2) Monochrombilder (z. B. im medizinischen Bereich)(3) An die GSDF-Kurve gemäß DICOM-Standard Teil 14 angepasst
Benutzer 1 – 5	Bis zu fünf vom Benutzer gewählte Kombinationen der Bildqualitätseinstellungen können im Speicher abgelegt werden (S141). Gespeicherte Einstellungen können als Bildmodus ausgewählt werden.

■ Projizieren eines Bildes im DICOM SIM-Modus

Im DICOM-Simulationsmodus (nachstehend „DICOM SIM“ genannt) kann dieser Projektor ein monochromes medizinisches Bild, wie zum Beispiel eine Röntgen-, CT- oder eine MRT-Aufnahme, in einem ähnlichen Farbton wie die DICOM-Norm („Digital Imaging and Communications in Medicine“) projizieren. Um das Bild der DICOM-Norm entsprechend zu projizieren, ist es erforderlich, dass die Grautonkorrektur einen der Umgebung entsprechenden Lumineszenzmesser verwendet. Dieser Projektor verfügt über 21 Farbtonarteneinstellungen für verschiedene Umgebungsbeleuchtungen. Sie können den Farbton in vereinfachter Weise korrigieren, indem Sie das DICOM-Testmuster (S109) auswählen. Das Gerät ist dazu geeignet, ein Bild beispielsweise bei einer medizinischen Vorlesung, einer akademischen Besprechung oder einer Besprechung im Krankenhaus zu projizieren.

Dieser Projektor ist nicht der Display-Monitor für medizinische Abbildungen. Er kann nicht für radiologische Bildauswertungen oder medizinische Untersuchungen verwendet werden.

- Es wird empfohlen, den Farbton bei jeder Verwendung dieses Projektors zu überprüfen, da dieser nicht über die Farbtonkorrektur- und Kalibrierungsfunktionen bei säkularer Änderung verfügt.

- Es kann bis zu etwa 30 Minuten dauern, bis sich die Helligkeit der Projektion dieses Projektors stabilisiert.

Umstellen des Modus auf den DICOM SIM-Modus

1. Drücken Sie die IMAGE-Taste auf der Fernbedienung, bis [DICOM SIM] angezeigt wird, oder wählen Sie [DICOM SIM] im [Bildmodus] aus dem [Bildeinstellung]-Menü.

2. Um Testmuster anzuzeigen, drücken Sie die TEST PATTERN-Taste auf der Fernbedienung, oder wählen Sie im Menü [Installationseinstellungen] unter [Testmuster] die Option [Ein]. Drücken Sie die [4] / [ ] Tasten, um das DICOM-Testmuster auszuwählen.

3Beobachten Sie das Testmuster, und stellen Sie im Menü [Bildeinstellung] unter [Gamma] (S142) den Gammawert ein, bis das Bild optimal ist.

4 Drücken Sie nach der Einstellung die OK-Taste.

Um die Projektion zu optimieren, können Sie Folgendes tun:

• Dunkeln Sie die Umgebungsbeleuchtung ab. • Verringern Sie die Bildgröße. • Verringern Sie den Projektionsabstand.

Projektor ausschalten

1 Drücken Sie die POWER-Taste.

2Wenn dieses Fenster angezeigt wird, drücken Sie die POWER-Taste erneut.

Nach dem Ausschalten wechselt der Projektor zunächst zum Abkühlen in den Bereitschaftsmodus.

• Wenn Sie mit der Projektion fortfahren und das Gerät nicht ausschalten wollen, drücken Sie eine andere Taste als POWER. Anderenfalls warten Sie, bis die Bestätigungsmeldung ausgeblendet wird.
• Warten Sie mindestens fünf Minuten nach dem Ausschalten des Projektors, bevor Sie ihn erneut einschalten. Wenn Sie den Projektor direkt nach dem Ausschalten wieder einschalten, kann sich die Lebensdauer der Lampe verkürzen.
• Wenn der Projektor einem Dauerbetrieb ausgesetzt ist, kann sich die Lebensdauer der Lampe sowie der internen optischen Bauteile ebenfalls verkürzen.
• Wenn Sie den Projektor längere Zeit nicht verwenden, ziehen Sie den Netzstecker aus der Steckdose. Beachten Sie, dass die Einstellung [Datum und Uhrzeit] zurückgesetzt wird, so dass Sie sie erneut einstellen müssen.
• Im Energieverwaltungsmodus wird der Projektor nach Ablauf einer bestimmten Zeit möglicherweise automatisch abgeschaltet (S173).

Nützliche Projektionsfunktionen

Nützliche Funktionen

Dieser Abschnitt beschreibt Funktionen, die bei Präsentationen und in anderen Situationen nützlich sind.

Bild vorübergehend ausblenden

Nach einer Präsentation oder um die Aufmerksamkeit des Publikums von der Leinwand abzulenken, kann das projizierte Bild vorübergehend ausgeblendet werden.

Drücken Sie die BLANK-Taste auf der Fernbedienung, um das Bild auszublenden.

Drücken Sie die BLANK-Taste erneut, um das Bild wieder anzuzeigen.

• Der Status der Leinwand, während das Bild ausgeblendet wird, kann im Menü eingestellt werden (S164).
• Während das Bild ausgeblendet wird, bleibt die Lampe eingeschaltet.

Bild einfrieren

Die Projektion kann während des Computerbetriebs eingefroren werden, wenn sie z. B. als störend empfunden wird. Auch bei der Wiedergabe von Videos oder Animationen kann das Bild vorübergehend eingefroren werden, um eine Pause einzulegen.

Drücken Sie die FREEZE-Taste auf der Fernbedienung, um das bewegte Bild „einzufrieren“. Es erscheint das folgende Symbol. Drücken Sie die FREEZE-Taste erneut, um zur ursprünglichen Anzeige zurückzukehren.

Leinwand

- Wird auch dann abgebrochen, sobald kein Eingangssignal mehr empfangen wird.

Testmuster aus dem Menü projizieren

Der Projektor kann auch ohne Eingangssignale ein Testmuster projizieren.

Während der Aufstellung können Sie Testmuster projizieren, um zu überprüfen, ob der Projektor korrekt aufgestellt ist.

Einzelheiten zum Projizieren von Testmustern finden Sie unter „Testmuster“ (S162) oder „Einstellung mit dem Testmuster“ (S109).

Energiespareinstellungen festlegen

Richten Sie die Energiespareinstellungen nach Bedarf ein.

Die folgenden vier Einstellungen sind verfügbar. Die Einzelheiten finden Sie auf der Seite, auf der die Funktion beschrieben ist.

• Lampenmodus (S148)

Hier stellen Sie den Energieverbrauch von Lampe und Lüfter im Bildmodus ein.

- Bereitschaftsstromeinstellung (S173)

Spart Energie im Bereitschaftsmodus, da einige Netzwerkfunktionen deaktiviert sind.

• Energieverwaltungsmodus (S173)

Schaltet die Lampe oder das Gerät automatisch aus, wenn der Projektor eine bestimmte Zeit nicht verwendet wird und kein Eingangssignal vorhanden ist.

• Energieverwaltung Dauer (S173)

Hier legen Sie den Zeitraum fest, nach dem die Lampe bzw. der Projektor bei fehlendem Eingangssignal automatisch abgeschaltet wird, wenn [Energieverwaltungsmodus] auf [Lichtquelle aus] oder [Bereitschaft] eingestellt ist.

Lautstärke einstellen

Einsatzbeispiele:

- Sie möchten die Lautstärke der Lautsprecher des Projektors oder eines externen Lautsprechers ändern.

Fernbedienung

Drücken Sie die VOL-Taste. Das folgende Fenster wird angezeigt.

• Sie können die Lautstärke auch mit den [ ]◀[ ]-▶lasten des Projektors regulieren.
• Ändern Sie die Einstellung für die Lautstärke oder Stummschaltung auf dem Computer, wenn die Wiedergabe zu leise ist.
• Sie können auch die Lautstärke der über die Audio-Ausgangsbuchse angeschlossenen Lautsprecher regulieren.

Ton stummschalten

Einsatzbeispiele:

• Sie möchten den Ton zeitweilig ausschalten.
• Sie möchten den Ton sofort ausschalten.

Fernbedienung

Drücken Sie die MUTE-Taste auf der Fernbedienung, um den Ton stumm zu schalten. Es erscheint das folgende Symbol.

Leinwand

Zum Aufheben der Stummschaltung drücken Sie erneut die MUTE-Taste.

- Sie können auch den Ton der über die Audio-Ausgangsbuchse angeschlossenen Lautsprecher stummschalten.

Bildausschnitte zoomen

Einsatzbeispiele:

• Sie möchten während einer Präsentation Objekte wie z.B. ein kleines Diagramm vergrößern (bis zu 12-fach).
• Sie möchten das aktuelle Thema besonders hervorheben.

Fernbedienung

Drücken Sie die + D . Z O O M -

Taste auf der

Fernbedienung, um einen

Teil des Bildes zu

vergrößern.

Drücken Sie die – D. ZOOM

Taste, um das Bild zu verkleinern.

• Die Vergrößerung wird auf der Leinwand angezeigt.

Sie können den vergrößerten Bereich mithilfe der Tasten [▲] / [▼] / [■] ▶ bewegen.

Fernbedienung

Projektor

Sie können die Originalgröße des Bildes wiederherstellen, indem Sie die OK-Taste drücken.

Die D.ZOOM-Tasten funktionieren anders als die Option [Zoom] im Menü [Installationseinstellungen] (S152).

Bilder vom USB-Stick projizieren

Sie können JPEG-Bilder projizieren, die auf einem am Projektor eingesteckten USB-Stick gespeichert sind. Einzelne Bilder können für die Projektion ausgewählt werden, oder Sie können alle Bilder in einer Diashow projizieren. Die Projektion von JPEG-Bildern ist bis zu einer Auflösung von 10912x8640 möglich.

1 Stecken Sie den USB-Stick in den USB-Anschluss.

2 Drücken Sie die INPUT-Taste, um [USB] auszuwählen.

3 Wählen Sie im USB-Dateibrowser eine Datei für die Projektion aus.

Weitere Informationen zum USB-Dateibrowser finden Sie unter „Beschreibung des USB-Dateibrowsers“ (S56). Weitere Informationen zur Auswahl von Dateien finden Sie unter „Bild zur Projektion auswählen“ (S58).

Am USB-Anschluss kann auch ein USB-Kartenleser verwendet werden.

Projektion beenden

Entfernen Sie den USB-Stick.

• USB-Sticks mit Sicherheitsfunktionen werden nicht vom Projektor erkannt und können nicht als Bildquelle ausgewählt werden.
• Wenn der Projektor das Dateisystem nicht bereitstellen kann, wird der Name des Laufwerks ausgegraut, und das folgende Symbol wird angezeigt. In diesem Fall kann der USB-Stick nicht verwendet werden.

! USB1 USB CARD1

• Bis zu sechs USB-Sticks, 999 Ordner oder 9.999 Dateien können angezeigt werden.
• Wenn mehrere Laufwerke angeschlossen sind, wird ein Auswahlbildschirm für Laufwerke angezeigt. Wählen Sie mit den [▲] ▼ [ ] -Tasten das gewünschte Laufwerk aus, und drücken Sie dann die OK-Taste. Die Dateien auf dem Laufwerk werden nun aufgelistet.

- Auf den Auswahlbildschirmen für Dateien und Laufwerke können Sie zwischen Miniaturansicht und Listenanzeige umschalten.

- Wenn Sie auf dem geteilten Bildschirm als anderes Eingangssignal [USB] auswählen, steht das Eingangssignal für Netzwerk nicht zur Verfügung.

- Beim Projizieren von JPEG-Dateien, die sich auf dem USB-Stick befinden, ist die Bewegungsunschärfe-Unterdrückung nicht verfügbar (S174).

- Der Projektor kann auch eine Diashow mit Bildern vom USB-Stick automatisch wiedergeben (S58).

■ Beschreibung des USB-Dateibrowsers

Wenn ein USB-Stick am Projektor angeschlossen ist, wird der USB-Dateibrowser angezeigt.

Im USB-Dateibrowser können Sie die Bilddatei auswählen, die projiziert werden soll, indem Sie die Dateiliste auf dem USB-Stick durchsuchen.

Miniaturansicht Listenansicht

(1) Titelliste

Kennzeichnet den aktuellen USB-Stick und die Anzahl der Seiten in der angezeigten Dateiliste (Laufende Seitenzahl/Gesamtseitenzahl).

(2) Laufwerks-/Dateiliste

Listet die erkannten USB-Sticks und die Dateien in Ordnern auf dem Laufwerk nach Namen auf. Wählen Sie mit den Pointer-Tasten eine Bilddatei oder einen Ordner aus. Folgende Symbole werden angezeigt.

Symbol	Funktion Symbol Funktion
	Erkannter USB-Stick (in Miniaturansicht)		Zur Listenansicht wechseln (in Miniaturansicht)
	Korrekt angezeigter USB-Stick (in Listenansicht)		Zur Miniaturansicht wechseln (in Listenansicht)
	Nicht erkannter USB-Stick (in Miniaturansicht)		Zum übergeordneten Ordner wechseln
	Nicht erkannter USB-Stick (in Listenansicht)		Ordner
	Keine Wechselmedien im Kartenleser oder in ähnlichem Gerät (in Miniaturansicht)		Nicht unterstützte JPEG-Datei (in Miniaturansicht)
	Keine Wechselmedien im Kartenleser oder in ähnlichem Gerät (in Listenansicht)

Arabische Datei- und Ordnernamen werden nicht korrekt angezeigt.

(3) Dateiinformationsbereich

Hier wird Information zu dem in der Dateiliste markierten Bild angezeigt.

- Dateiname

- Dateigröße

- Aufnahmedatum/-zeit

- Bildgröße

- Kameramodell

- Aufnahmebedingungen

(4) Dateipfadbereich

Hier wird der Pfadname zu dem in der Dateiliste markierten Bild angezeigt.

(5) Vorschaubereich (in Listenansicht)

Das in der Laufwerks-/Dateiliste ausgewählte Bild wird in reduzierter Größe angezeigt. Wird angezeigt, wenn das ausgewählte JPEG-Format nicht unterstützt wird.

Wenn ein Ordner markiert ist, wird das Ordnersymbol angezeigt.

■ Bild zur Projektion auswählen

Dieses Kapitel beschreibt die Schritte, die zu befolgen sind, um ein Bild im USB-Dateibrowser zu markieren und auf die Leinwand zu projizieren.

Laufwerk auswählen

Dieser Schritt ist möglicherweise nicht notwendig, wenn der USB-Stick direkt am USB-Anschluss des Projektors angeschlossen ist.

Wenn mehrere Steckplätze auf dem angeschlossenen USB-Speicherkartenleser zur Verfügung stehen, erscheint die Laufwerkliste (Steckplätze) in der Dateiliste. Wählen Sie das Laufwerk, in dem sich die Speicherkarte befindet, mit [▲/▼] aus, und drücken Sie die OK-Taste.

- Aktive Laufwerke werden in Weiß angezeigt, und nicht aktive Laufwerke werden in Grau angezeigt.

Einen Ordner auswählen

Ordner, die Bilder enthalten, können ausgewählt werden.

- Um zu einer höheren Ebene zurückzukehren, wählen Sie

Bilddatei zur Projektion auswählen

Wenn Sie in der Listenansicht eine Bilddatei auswählen, wird eine kleine Vorschau des Bildes im Vorschaubereich angezeigt.

Für eine Vollbild-Projektion des Bildes, drücken Sie die OK-Taste.

Um zu einer höheren Ebene zurückzukehren, wählen Sie

Ansicht wechseln

Um die Ansicht zu wechseln, wählen Sie in der Laufwerks- oder Dateiliste [Miniaturansicht] oder [Listenansicht], und drücken Sie die OK-Taste.

■ Bildsteuerung in der Vollbild-Projektion

Wenn Bilder projiziert werden, können Sie die folgenden Funktionen ausführen. Um das vorherige oder nächste Bild zu projizieren, drücken Sie die [▲/▼]-Taste. Um die Bilder um 90° nach rechts oder links zu drehen, drücken Sie die [◀/▶]-Tasten.

Um zum USB-Dateibrowser zurückzukehren, drücken Sie die OK-Taste.

- Diese Funktionen sind auch während der Diashow verfügbar. (Ausnahme: wenn [Animationseffekt] aktiviert ist.)

- Wenn das Bild Informationen zur Bilddrehung enthält, wird es automatisch in die richtige Position gedreht.

■ Diashow mit Daten auf einem USB-Stick ausführen

Mehrere Bilder auf einem USB-Stick können nacheinander projiziert werden, wobei jedes für einen bestimmten Zeitraum angezeigt wird.

Diashow-Intervall einstellen

Stellen Sie im Menü unter [Diashow-Intervall] (S136) das Projektionsintervall ein.

Zwei Bilder nebeneinander projizieren

Die Bilder von zwei verbundenen Geräten können gleichzeitig nebeneinander projiziert werden. Diese Funktion wird als „Geteilter Bildschirm“ bezeichnet. Wenn Sie den geteilten Bildschirm aktivieren, wird das aktuelle Bild auf der linken Seite und das neue Bild auf der rechten Seite angezeigt. Mit der INPUT-Taste können Sie die Bildquellen für beide Seiten ändern.

Verbinden Sie zwei Signalquellen mit dem Projektor.

Sie können die folgenden Eingänge auf dem geteilten Bildschirm kombinieren.

Beachten Sie, dass der geteilte Bildschirm für einige Kombinationen von Eingangssignalen nicht verfügbar ist.

Kombinationen auf dem geteilten Bildschirm

○ : Kombinierbar ○*: Kombinierbar (50:50-Anzeige) — : Nicht kombinierbar

Nützliche Projektionsfunktionen

Drücken Sie die SPLIT-Taste auf der Fernbedienung, um die Anzeige des geteilten Bildschirms zu aktivieren.

In der Mitte eines der Bildbereiche wird eine Nummer angezeigt. Das linke Bild ist „1“ und das rechte Bild „2“. Das mit einer Nummer versehene Bild hat „Steuerungsrechte“; für dieses Bild wird der Ton wiedergegeben.

■ Eingangssignale umschalten

Wenn in der Mitte des Bildbereichs ◀ oder ▶ angezeigt wird, können Sie mit den [◀]/[▶]-Tasten auf der Fernbedienung die Steuerungsrechte auf die andere Seite verlegen.

Fernbedienung

Drücken Sie die INPUT-Taste, und wählen Sie dann das Eingangssignal für die Seite mit den Steuerungsrechten.

Um festzustellen, auf welcher Seite derzeit die Steuerungsrechte liegen, überprüfen Sie die orangefarbene Bild-ID rechts oben im Menü.

Die Seite ohne Steuerungsrechte ist mit einem weißen Kreis markiert.

• Die Nummer in der Mitte wird nach einer Weile ausgeblendet. Sie können sie jedoch durch Drücken der SPLIT-Taste auf der Fernbedienung wieder einblenden. - Um die Anzeige des geteilten Bildschirms zu beenden, drücken Sie die EXIT-Taste auf der Fernbedienung. - Sie können auch zur Anzeige des geteilten Bildschirms wechseln, indem Sie im Menü [Eingangseinstellungen] die Option [Geteilter Bildschirm] wählen (S138). - Einige Funktionen können nicht eingestellt werden, wie z. B. [Konturenschärfe] (S142), [Dynamisches Gamma] (S145) und [Bewegungsunschärfe-Unterdrk.] (S174). - Einige Funktionen sind nicht verfügbar, zum Beispiel [Bild klappen H/V] (S151), [Bildschirmseitenverhältnis] (S152), [Trapezkorrektur] (S153) und [Logo-Aufzeichnung] (S164). - Verwenden Sie für die Bildeinstellung am geteilten Bildschirm die Einstellung [Bildpriorität] (S149). • Die Bildmodus-Farben unterscheiden sich etwas von denen im Einzelbildmodus.

Aufstellungsanleitung

Lesen Sie vor dem Aufstellen des Projektors den Abschnitt „Vor Beginn der Montage“ (S24).

Vorgehensweise beim Aufstellen

Beziehung zwischen Bildgröße und Projektionsentfernung

Die Größe des projizierten Bildes bestimmt sich aus der Entfernung zwischen dem Projektor und der Leinwand (Projektionsabstand) sowie dem Zoom. Wählen Sie mithilfe der folgenden Tabelle die Entfernung zwischen Projektor und Leinwand aus.

L: Projektionsabstand H: Höhe von der Objektivmitte bis zur Bildunterkante

Bei einem Bildschirmseitenverhältnis von 16:10

Objektiveinheit RS			-SL01ST RS-SL		-L02LZ RS-SL04		-UL RS-SL05WZ				Höhe H**[cm]
Projektionsverhältnis*			1,49 – 2,24:1		2,19 – 3,74:1		3,55 – 6,94:1		1,00 – 1,50:1		RS-SL01STRS-SL02LZRS-SL04ULRS-SL05WZ
Diagonal	Bildgröße[cm]		Projektionsabstand L [m]
	Breite	Höhe	Weit-winkel-Grenze	Tele-Grenze	Weit-winkel-Grenze	Tele-Grenze	Weit-winkel-Grenze	Tele-Grenze	Weit-winkel-Grenze	Tele-Grenze
40	86	54	1,3	1,9	1,9	3,2	—	—	0,9	1,3	-35,0 – +2,7
60	129	81	1,9	2,9	2,8	4,8	4,6	9,0	1,3	1,9	-52,5 – +4,0
80	172	108	2,6	3,9	3,8	6,4	6,1	12,0	1,7	2,6	-70,0 – +5,4
100	215	135	3,2	4,8	4,7	8,0	7,6	14,9	2,2	3,2	-87,5 – +6,7
150	323	202	4,8	7,2	7,1	12,1	11,4	22,3	3,2	4,9	-131 – +10,1
200	431	269	6,4	9,6	9,5	16,1	15,2	29,8	4,3	6,5	-175 – +13,5
250	538	337	8,0	12,1	11,9	20,2	18,9	37,2	5,4	8,1	-219 – +16,8
300	646	404	9,6	14,5	14,2	24,2	22,7	44,6	6,5	9,7	-263 – +20,2
350	754	471	11,3	16,9	16,6	28,3	26,4	52,0	7,5	11,4	-306 – +23,6
400	862	538	12,9	19,3	19,0	32,3	30,2	59,4	8,6	13,0	-350 – +26,9
450	969	606	14,5	21,7	21,4	36,4	34,0	66,8	9,7	14,6	-394 – +30,3
500	1077	673	16,1	24,1	23,8	40,4	37,7	74,2	10,8	16,3	-438 – +33,7
550	1185	740	17,7	26,6	26,1	44,5	41,5	81,6	11,8	17,9	-481 – +37,0
600	1292	808	19,3	29,0	28,5	48,5	45,2	89,0	12,9	19,5	-525 – +40,4

Objektiveinheit			RS-SL03WF	RS-SL06UW	Höhe H** [cm]
Projektionsverhältnis*			0,80:1	0,54:1	RS-SL03WF	RS-SL06UW
Diagonal	Bildgröße [cm]		Projektionsabstand L [m]
	Breite Höhe
40	86	54	0,69	0,45	-33,0 – -20,8	-35,0 – +13,5
60	129	81	1,04	0,69	-49,5 – -31,3	-52,5 – +20,2
80	172	108	1,38	0,92	-66,0 – -41,7	-70,0 – +26,9
100	215	135	1,73	1,16	-82,5 – -52,1	-87,5 – +33,7
150	323	202	2,59	1,75	-123 – -78,1	-131 – +50,5
200	431	269	3,45	2,33	-165 – -104	-175 – +67,3

Objektiveinheit				RS-SL03WF	RS-SL06UW	Höhe H** [cm]
Projektionsverhältnis*				0,80:1 0,54:1		RS-SL03WF	RS-SL06UW
Diagonal	Bildgröße [cm]			Projektionsabstand L [m]
	Breite Höhe
250 53	8	337	4,31	2,92 -206	- -130 -219	+84,1
300 64	6	404	5,17	3,51 -248	- -156 -263	+101

* Projektionsverhältnisse basieren auf der Projektion auf eine 100-Zoll-Leinwand. ** Höhe (H) basiert auf dem Linsenverschiebungsmodus [Normal]. Einzelheiten zur Bildposition im Modus [Erweitert] finden Sie unter „Einstellung mit der Linsenverschiebung“ (S71).

Bei einem Bildschirmseitenverhältnis von 16:9

* Projektionsverhältnisse basieren auf der Projektion auf eine 100-Zoll-Leinwand. ** Höhe (H) basiert auf dem Linsenverschiebungsmodus [Normal]. Einzelheiten zur Bildposition im Modus [Erweitert] finden Sie unter „Einstellung mit der Linsenverschiebung“ (S71).

Bei einem Bildschirmseitenverhältnis von 4:3

* Projektionsverhältnisse basieren auf der Projektion auf eine 100-Zoll-Leinwand. ** Höhe (H) basiert auf dem Linsenverschiebungsmodus [Normal]. Einzelheiten zur Bildposition im Modus [Erweitert] finden Sie unter „Einstellung mit der Linsenverschiebung“ (S71).

Einbauen / Ausbauen der Objektiveinheit

• Stellen Sie vor dem Einbauen oder Ausbauen der Objektiveinheit sicher, dass das Netzkabel oder der Stecker abgezogen wurde. Andernfalls besteht die Gefahr eines Brandes, elektrischen Schocks oder einer Verletzung.
• Wenn der Projektor an der Decke montiert ist, nehmen Sie ihn ab und stellen Sie ihn auf den Boden oder einen Werktisch, um die Objektiveinheit einzubauen oder auszutauschen. Andernfalls könnten Teile vom Projektor herunterfallen und Fehlfunktionen oder Verletzungen verursachen.
• Der Projektor verfügt über eine Lens-Shift-Funktion, die das Objektiv mit einem Motor nach oben, unten, rechts oder links bewegt. Berühren Sie das Objektiv nicht, während es sich bewegt. Das Berühren des in Bewegung befindlichen Objektivs kann zu Verletzungen führen.
• Warten Sie nach dem Ausschalten des Projektors mindestens 30 Minuten, bis sich die Objektiveinheit abgekühlt hat, bevor Sie die Objektiveinheit auswechseln. Anderenfalls besteht die Gefahr von Verbrennungen oder Verletzungen.
• Achten Sie beim Einbauen und Ausbauen der Objektiveinheit darauf, dass Sie die Oberfläche des Objektivs nicht mit Ihren Händen berühren oder zerkratzen.
• Keine übermäßige Kraft auf Bauteile (z. B. Verbindungskabel) ausüben, die mit der Objektiveinheit oder dem Objektivmotor verbunden sind. Dies kann zu Betriebsstörungen führen.
• Tauschen Sie die Objektiveinheit nicht an einem staubigen Ort aus. Durch das Eindringen von Staub oder Schmutz in den Projektor kann die Bildqualität stark beeinträchtigt werden.
• Achten Sie darauf, dass Sie beim Tragen oder Halten des Projektors nach dem Einsetzen der Objektiveinheit nicht das Objektiv festhalten. Die Objektiveinheit könnte dadurch beschädigt werden.
• Wenn ein Transport erforderlich ist, sollte die Objektiveinheit vor dem Transport des Projektors entfernt werden. Wenn der Projektor während des Transports übermäßigen Belastungen ausgesetzt wird, kann die Objektiveinheit beschädigt werden.
• Wenden Sie sich bitte für Informationen bezüglich der Kompatibilität des Projektors mit anderen Geräten an das Canon Call Center.

■ Objektiveinheit einbauen

1 Nachdem Sie sich vergewissert haben, dass der Objektivhebel angehoben ist, halten Sie die Objektiveinheit am Objektivanschluss auf der linken Seite fest, und setzen Sie sie in den Projektor ein. Achten Sie darauf, dass der Objektivanschluss dabei korrekt mit dem Anschluss im Projektor ausgerichtet ist.

Halten Sie die Objektiveinheit waagerecht, während Sie sie geradlinig in den Projektor einsetzen. Ein schiefes Einsetzen kann die Bewegungsfreiheit des Objektivhebels behindern oder die Projektion unscharf machen.

2 Drehen Sie den

Objektivhebel im Uhrzeigersinn, um die Objektiveinheit zu sichern.

• Bevor Sie die Objektiveinheit sichern, vergewissern Sie sich, dass sie vollständig in den Projektor eingesetzt ist. Drehen Sie dann den Objektivhebel im Uhrzeigersinn (wie abgebildet), um sie zu sichern. Wenn sie nicht vollständig eingesetzt ist, kann dies die Bewegungsfreiheit des Objektivhebels behindern oder die Projektion unscharf machen.
• Der Projektor speichert bestimmte Informationen über Objektive. Diese Informationen müssen beim Objektivwechsel neu eingestellt werden. Nach dem Objektivwechsel wird beim Neustart des Projektors die Linsenverschiebung automatisch zurückgesetzt (Lens-Shift-Reset). Wenn Sie jedoch wieder denselben Objektivtyp anbringen, muss die Linsenverschiebung manuell zurückgesetzt werden (S161).
• Beachten Sie auch die Anleitung, die mit dem Ersatzobjektiv geliefert wird.

Objektiveinheit ausbauen

1 Heben Sie den

Objektivhebel an, indem

Sie ihn gegen den

Uhrzeigersinn drehen.

2 Halten Sie die Objektiveinheit beim Ausbauen fest.

Halten Sie die Objektiveinheit waagerecht, während Sie sie geradlinig aus dem Projektor herausziehen.

Stellen Sie den Projektor vor der Leinwand auf.

• Um Trapezverzerrung zu vermeiden, sollte der Projektor im rechten Winkel zur Leinwand aufgestellt werden. • Die Leinwand darf weder direkt einfallendem Sonnenlicht noch anderen Lichtquellen ausgesetzt sein. In einem hell erleuchteten Raum sollte das Licht ausgeschaltet werden, die Vorhänge sollten zugezogen und weitere Schritte sollten unternommen werden, damit der Bildschirm besser zu erkennen ist.

■ Aufstellung auf dem Tisch oder Fußboden (tiefer als die Leinwand)

Um die Projektionsposition einzustellen, verwenden Sie die Linsenverschiebungsfunktion oder die Verstellfüße.

1 Drücken Sie die LENS-SHIFT-Taste auf der Fernbedienung, um das Fenster zur Einstellung der Linsenverschiebung zu öffnen.

Vorgehensweise beim Aufstellen

Drücken Sie die LENS-Taste am Projektor mehrmals, um zwischen den Fenstern für die Parameter zu wechseln, die durch Steuern des Objektivs eingestellt werden.

Um das Fenster „Linsenverschiebung“ zu öffnen, drücken Sie die LENS-Taste dreimal (oder viermal, wenn [Randschärfe] auf [Ein] eingestellt ist).

2 Drücken Sie für die Einstellung die Pointer-Tasten.

Zum Verschieben des Bildes nach oben oder unten verwenden Sie die [A] / [▼]-Tasten auf der Fernbedienung oder am Projektor.

Zum Verschieben des Bildes nach links oder rechts verwenden Sie die [◀]/[▶]-Tasten auf der Fernbedienung oder am Projektor.

Um das Bild kontinuierlich in eine bestimmte Richtung zu verschieben, halten Sie die entsprechende Taste gedrückt.

Einstellung mit der Linsenverschiebung

Sie können das Bild in alle Richtungen neu ausrichten, indem Sie das Objektiv nach oben, unten, links oder rechts verschieben. Diese Funktion wird als Linsenverschiebung bezeichnet. Für den Bereich der Linsenverschiebung des Projektors sind folgende Werte möglich.

Mögliche Verschiebung nach oben/unten

Mögliche Verschiebung nach links/rechts

Bei maximaler Linsenverschiebung nach links

Bei maximaler Linsenverschiebung nach rechts

Wert für Linsenverschiebung für die einzelnen Ersatzobjektive

Objektiveinheit	Linsenverschiebungsmodus: Normal	Linsenverschiebungsmodus: Erweitert*
RS-SL01ST	Nach oben (1) : +55%Nach unten (2) : -15%Nach links/rechts (3) : ±10%	Nach oben (1) : +90%Nach unten (2) : -90%Nach links/rechts (3) : ±30%
RS-SL02LZ
RS-SL04UL
RS-SL05WZ
RS-SL03WF Nach oben (1) : +11,3%Nach unten (2) : -11,3%Nach links/rechts (3) : ±4,6%
RS-SL06UW Nach oben (1) : +75%Nach unten (2) : -15%Nach links/rechts (3) : ±30%

* Die Bildqualität kann im Linsenverschiebungsmodus [Erweitert] je nach Ausmaß der Linsenverschiebung abnehmen.

Bevor Sie diese Funktion verwenden, schließen Sie den Projektor an einem Computer oder AV-Gerät (S78) und den Projektor an der Steckdose an (S82).

Flächen außerhalb des Bereiches der Linsenverschiebung (im Linsenverschiebungsmodus [Normal]*)

- Zoomobjektive: RS-SL01ST/RS-SL02LZ/RS-SL04UL/RS-SL05WZ

Die Verschiebung ist nach links oder rechts eingeschränkt, wenn die Verschiebung in Aufwärtsrichtung über 44% hinausgeht. Wenn das Objektiv bis zum maximalen Wert von 55% (1) nach oben verschoben wird, kann es nicht nach links oder rechts verschoben werden.

- Kurzes Festwinkelobjektiv: RS-SL03WF

Je mehr Sie das Objektiv nach oben oder unten verschieben, desto weniger können Sie es nach links oder rechts verschieben. Wenn das Objektiv bis zum Maximum von 11,3% nach oben oder unten verschoben wird, kann es nicht nach links oder rechts verschoben werden.

- Ultraweitwinkel-Zoomobjektiv: RS-SL06UW

Je mehr Sie das Objektiv nach oben oder unten verschieben, desto weniger können Sie es nach links oder rechts verschieben. Wenn das Objektiv bis zum maximalen Wert von 75% nach oben verschoben wird, kann es nicht nach links oder rechts verschoben werden.

Im Linsenverschiebungsmodus [Erweitert] kann das Objektiv in jede Eckposition verschoben werden, jedoch kann die Bildqualität beeinträchtigt werden.

Position zurücksetzen

Drücken Sie während der Einstellung der Bildposition die LENS-SHIFT-Taste auf der Fernbedienung oder die LENS-Taste am Projektor, um das Fenster [Lens-Shift-Reset] anzuzeigen. Die aktuell für das Objektiv verwendete Auswahl wird angezeigt. Wählen Sie mit den Pointer-Tasten eine aus, drücken Sie dann die OK-Taste.

Objektivtyp Verfügbare Optionen
RS-SL01ST	50%: Nach oben 50%, nach links/rechts 0%0%: Nach oben/unten/links/rechts 0%
RS-SL02LZ
RS-SL04UL
RS-SL05WZ
RS-SL03WF	0%: Nach oben/unten/links/rechts 0%
RS-SL06UW

• Nach dem Zurücksetzen kann das Objektiv leicht von der gewählten Position abweichen.
• Für eine präzise Positionierung verwenden Sie die Linsenverschiebungsfunktion zur Feinabstimmung der Position.

Randschärfe einstellen

Diese Funktion ermöglicht das Scharfstellen an den Rändern der Projektionsfläche.

• Verwenden Sie die Randschärfen-Einstellung für gewölbte Projektionsflächen wie Kuppeln.
• Verwenden Sie die Randschärfen-Einstellung, um Bilder auf flachen Projektionsflächen scharf zu stellen, wenn die Bildränder immer noch verzogen bzw. gekrümmt sind, nachdem Sie das Bild als Ganzes scharf gestellt haben.

• Die Funktion „Randschärfe“ ist je nach angebrachtem Objektivtyp möglicherweise nicht verfügbar. • [Randschärfe] muss vorher auf [Ein] gestellt werden (S156).

■ Bildränder scharf stellen

Um die Randschärfe einzustellen, drücken Sie die FOCUS-Taste auf der Fernbedienung oder die LENS-Taste am Projektor.

1 Drücken Sie zweimal die FOCUS-Taste auf der Fernbedienung, um das Fenster „Randschärfen-Einst.“ anzuzeigen.

Zweimal drücken.

Wenn Sie die LENS-Taste am Projektor wiederholt drücken, wird zwischen den Fenstern für die verschiedenen Objektivparameter gewechselt. Drücken Sie zweimal die LENS-Taste, um das Fenster „Randschärfen-Einst.“ anzuzeigen.

2 Drücken Sie die Pointer-Tasten, um die Bildränder scharf zu stellen.

Fernbedienung

Projektor

Stellen Sie mit den Tasten [▲/▼] die Randschärfe ein.

Der Fokus in der Mitte des Bildschirms kann unscharf werden, wenn die Anzeige fast bis zum oberen oder unteren Rand des Fensters [Randschärfen-Einst.] bewegt wird. Führen Sie in diesem Fall die Schritte (1) bis (3) unten wiederholt aus, um den gesamten Bildschirm scharf zu stellen.

(1) Stellen Sie mit [Scharfeinstellung] (S47) die Mitte des Bildschirms scharf. (2) Stellen Sie mit [Randschärfen-Einst.] die Ränder des Bildschirms scharf. (3) Überprüfen Sie die Schärfe in der Mitte des Bildschirms.

Wenn Sie die Lens-Shift-Einstellungsfunktion verwenden, kann die optische Achse weiter von der Bildschirmmitte entfernt sein, als wenn die Funktion nicht verwendet wird. Dies kann durch wiederholtes Durchführen der Schritte (1) bis (3) justiert werden.

3Wenn die Bildränder scharf sind, drücken Sie die OK- oder FOCUS-Taste.

■ Einstellung zurücksetzen

Löscht die mit der Randschärfen-Einstellung festgelegten Werte und stellt die Randschärfe des Objektivs auf die Standardposition zurück. Wählen Sie im Menü [Installationseinstellungen] den Pfad [Profi-Einstellungen] > [Randschärfe] > [Zurücksetzen], um die Einstellung zurückzusetzen.

Randschärfen-Einstellung

Randschärfe wird zurückgesetzt. Dieser Vorgang kann einige Momente dauern.

Nach dem Ausblenden des obigen Fensters werden die unter [Randschärfe] festgelegten Werte gelöscht und die Randschärfe des Objektivs wieder auf die Standardposition zurückgesetzt. Das Zurücksetzen kann durchgeführt werden, unabhängig davon, ob [Randschärfe] auf [Ein] oder [Aus] gesetzt ist.

Wenn [Randschärfe] auf [Aus] gesetzt ist, wird der eingestellte Wert für die Randschärfe nicht zurückgesetzt. Wählen Sie [Aus], um den Einstellwert beizubehalten und weitere Einstellungen zu verhindern.

Einstellung mit den Verstellfüßen

Mit den Verstellfüßen ist eine Einstellung im Bereich von ±1,8° möglich.

■ Aufstellen in hoher Position, Deckenmontage und Rückprojektion

Der Projektor ermöglicht die Projektion von einem Regal oder einer anderen erhöhten Fläche. Sie können den Projektor auch auf dem Kopf stehend unter der Decke montieren (Deckenmontage) oder hinter der Leinwand positionieren (Rückprojektion), wenn Sie eine transparente Leinwand verwenden.

Wählen Sie im Menü [Bild klappen H/V] (S151) eine Projektionsmethode aus, die der Montageposition des Projektors entspricht.

Deckenmontage Rückprojektion Auf erhöhten Flächen aufstellen

1 Drücken Sie die MENU-Taste auf der Fernbedienung oder am Projektor, und wählen Sie dann [Installationseinstellungen] > [Bild klappen H/V].

2 Wählen Sie die Montageposition des Projektors aus.

Option Funktion
Keine Für die normale Projektion ohne Umkehrung.
Deckenmontage	Wählen Sie diese Option aus, wenn der Projektor umgekehrt an der Decke montiert ist.Das projizierte Bild wird sowohl in vertikaler als auch in horizontaler Richtung gespiegelt.
Rückseite	Wählen Sie diese Option aus, wenn der Projektor für Rückprojektion eingesetzt wird.Das projizierte Bild wird in horizontaler Richtung gespiegelt.
Rück, Deckenmontage	Wählen Sie diese Option aus, wenn der Projektor unter der Decke montiert wurde und für die Rückprojektion eingesetzt wird.Das projizierte Bild wird in vertikaler Richtung gespiegelt.

Wenn der Projektor zur Projektion auf eine erhöhte Fläche gestellt wird, achten Sie darauf, dass die Oberfläche eben und stabil ist. Andernfalls kann der Projektor herunterfallen, und es besteht Unfall- oder Verletzungsgefahr.

Für die Deckenmontage werden die optionale Deckenmontagehalterung (Teilenummer: RS-CL15) und der Deckenmontagearm (Teilenummer: RS-CL17) benötigt. Je nach Aufstellungsumgebung wird möglicherweise auch ein Verlängerungsrohr (Teilenummer: RS-CL08 oder RS-CL09) benötigt. Einzelheiten dazu erfahren Sie von dem Canon Call Center.

• Für die Deckenmontage wird die optionale Deckenmontagehalterung benötigt.
• Installieren Sie die optionale Deckenmontagehalterung niemals allein.

Vorgehensweise beim Anschließen

Andere Geräte anschließen

Vorsicht

Bevor Sie den Projektor an andere Geräte anschließen, schalten Sie sowohl den Projektor als auch das jeweilige Gerät aus.

■ HDMI-Verbindungen

■ DVI-I-Verbindungen

■ DisplayPort-Verbindungen

■ Analog PC-2 / COMPONENT-Verbindungen

■ LAN / HDBaseT-Verbindungen

■ Audioeingangs- und Audioausgangsverbindungen

■ Projektor an der Netzsteckdose anschließen

Schließen Sie das Netzkabel am Projektor an und dann an der Netzsteckdose.

Führen Sie den Stecker und den Anschluss ganz bis zum Anschlag ein.

• Warten Sie mindestens fünf Minuten nach dem Ausschalten des Projektors, bevor Sie ihn erneut einschalten. Wenn Sie den Projektor direkt nach dem Ausschalten wieder einschalten, kann sich die Lebensdauer der Lampe verkürzen.
• Ziehen Sie das Netzkabel ab, wenn der Projektor über einen längeren Zeitraum nicht verwendet wird. • Die [Datums- und Uhrzeiteinstellungen] können zurückgesetzt werden, wenn das Netzkabel über einen längeren Zeitraum nicht angeschlossen ist (S177).

Mit einem Netzwerk verbinden

■ Überblick über den Netzwerkanschluss

Wenn der Projektor an ein Netzwerk angeschlossen ist, können Sie ihn über einen Computer steuern und Fehlermeldungen per E-Mail empfangen.

Je nach Art des Netzwerkanschlusses sind möglicherweise Vorbereitungen am Computer nötig.

■ Anschlussverfahren

Der Projektor kann entweder mit einem LAN-Kabel an ein kabelgebundenes Netzwerk oder über WLAN an ein kabelloses Netzwerk angeschlossen werden.

Kabelgebundene Netzwerke

Verbinden Sie den Projektor und den Computer über ein LAN-Kabel mit dem Netzwerk. Schließen Sie das LAN-Kabel am LAN- / HDBaseT-Anschluss des Projektors an, um die Kommunikation zu ermöglichen.

Kabellose Netzwerke

- Projektor Access Point-(PJ AP-)Modus

Der Projektor kann als Access Point für die direkte Kommunikation mit WLAN-kompatiblen Computern eingesetzt werden.

Bis zu fünf Computer können gleichzeitig verbunden werden.

WLAN-kompatible Computer

Die folgenden Netzwerkfunktionen sind im PJ AP-Modus verfügbar:

• Web-Funktionen • NMPJ-Funktionen (Netzwerkprojektion)
• Benutzerbefehle • SNMP-Funktionen

Andere Netzwerkfunktionen (PJLink, Mail, AMX Device Discovery und Crestron RoomView) sind nicht verfügbar.

• Infrastruktur-Modus

Der Projektor kann auch als WLAN-Client für Verbindungen mit einem Wireless Access Point eingesetzt werden.

In diesem Fall wird der Projektor über den Wireless Access Point mit Computern verbunden.

Netzwerkverbindung

• Die folgenden Netzwerkfunktionen sind im Infrastruktur-Modus verfügbar:

• Web-Funktionen
• Mail-Funktionen
• NMPJ-Funktionen (Netzwerkprojektion)
• Benutzerbefehle
• SNMP-Funktionen

Andere Netzwerkfunktionen (PJLink, AMX Device Discovery und Crestron RoomView) sind nicht verfügbar.

- Im Infrastruktur-Modus gelten die folgenden Einschränkungen.

• Access Point SSIDs, die nicht im ASCII-Code (Ein-Byte-Buchstaben, -Zahlen oder -Symbole) geschrieben sind, können bei der Suchergebnisanzeige Zeichenfehler verursachen.
• Die Konnektivität kann nicht sichergestellt werden, wenn Access Point SSIDs Zeichen enthalten, die nicht im ASCII-Code (Ein-Byte-Buchstaben, -Zahlen oder -Symbole) geschrieben sind.

Wenn mehrere Access Points die gleiche SSID nutzen, werden nur die Suchergebnisse für den Access Point mit dem stärksten Signal angezeigt.

• Denken Sie daran, Ihr bevorzugtes Netzwerk (kabelgebunden oder kabellos) auf [Ein] zu setzen, wenn [Netzwerk (Kabel/kabellos)] am Projektor auf [Aus/Aus] eingestellt ist und die Netzwerkverbindung deaktiviert ist (S187). Wählen Sie für kabellose Netzwerke die Verbindungsart aus.
• Der LAN-/HDBaseT-Anschluss bietet eine maximale Übertragungsgeschwindigkeit von 100 MBit/s.
• Stellen Sie sicher, dass die IP-Adresse des Projektors nicht mit der IP-Adresse anderer Computer im Netzwerk identisch ist (siehe „Projektorinformationen überprüfen“ (S200)). Um eine Projektor-IP-Adresse einzurichten, folgen Sie den Anweisungen unter „Netzwerk-Grundeinstellungen für Kabelverbindungen [Wired]“ (S208) oder „Netzwerk-Grundeinstellungen für WLAN-Verbindungen [Wireless]“ (S210), und verwenden Sie den Web-Bildschirm oder die Einstellungen am Projektor unter „Detaileinstellungen (Kabel)“ (S188) oder „Detaileinstellungen (kabellos)“ (S192).
• Wählen Sie in einer Netzwerkumgebung, in der ein DHCP-Server in Betrieb ist, unter [DHCP] auf dem Projektor die Option [Ein] aus, um die DHCP-Funktion zu aktivieren und die Verbindung herzustellen (S188, S194).

• Die Funktionen für das kabelgebundene LAN können nicht gleichzeitig mit dem Infrastruktur-Modus verwendet werden.
• PJ AP- und Infrastruktur-Modus können nicht gleichzeitig verwendet werden.
• Kabelgebundenes LAN und PJ AP-Modus können nicht gleichzeitig in demselben Subnetz verwendet werden.
• Wenn Sie den Computer zum ersten Mal an das Netzwerk anschließen, müssen auch Einstellungen am Computer vorgenommen werden. Setzen Sie sich in einem solchen Fall mit dem Netzwerk-Administrator bezüglich der nötigen Einstellungen in Verbindung.

■ Netzwerkeinstellungen des Computers konfigurieren

Im Folgenden finden Sie die Anweisungen zum Einrichten der IP-Adresse eines Computers (kabelgebundene bzw. kabellose Verbindungen) für die einzelnen Betriebssysteme.

Windows 10

1. Klicken Sie auf die Schaltfläche „Start“ (Windows-Logo) links unten am Bildschirm. 2. Klicken Sie im angezeigten Startmenü unter [Windows-Systemtools] auf [Systemsteuerung].

- Bei einigen Versionen von Windows 10 müssen Sie zunächst auf [Alle Apps] klicken, um [Windows-Systemtools] anzuzeigen.

3. Klicken Sie auf [Netzwerkstatus und -aufgaben anzeigen].

- In der Symbolansicht: Klicken Sie auf [Netzwerk- und Freigabecenter].

4. Klicken Sie auf [Adaptereinstellungen ändern]. 5. Für eine kabelgebundene Verbindung klicken Sie mit der rechten Maustaste auf [Ethernet], für eine kabellose Verbindung auf [WLAN]. Klicken Sie anschließend auf [Eigenschaften]. 6. In der Liste [Diese Verbindung verwendet folgende Elemente] wählen Sie [Internetprotokoll Version 4 (TCP/IPv4)], und klicken Sie auf die Schaltfläche [Eigenschaften]. Notieren Sie sich die ursprünglichen Netzwerkeinstellungen (IP-Adresse, Subnetzmaske, Standardgateway usw.). 7. Wählen Sie [Folgende IP-Adresse verwenden] und stellen Sie IP-Adresse sowie Subnetzmaske ein.

Die eigene Standard-IP-Adresse des Projektors ist „192.168.254.254“ für kabelgebundene Verbindungen und „192.168.253.254“ für kabellose Verbindungen. Geben Sie eine andere IP-Adresse ein.

8. Wenn Sie die Einstellungen vorgenommen haben, klicken Sie auf die [OK]-Schaltfläche und anschließend auf die [Schließen]-Schaltfläche im Fenster [Eigenschaften von Ethernet], um das Fenster zu schließen.

Windows 8.1

1. Klicken Sie links unten am Startbildschirm auf den Abwärtspfeil. 2. Klicken Sie auf [Systemsteuerung].

- Vom Desktop-Bildschirm aus: - Drücken Sie die Tastenkombination „Win+X“. - Klicken Sie links unten im eingeblendeten Kontextmenü auf [Systemsteuerung].

3. Klicken Sie auf [Netzwerkstatus und -aufgaben anzeigen].

• In der Symbolansicht:

Klicken Sie auf [Netzwerk- und Freigabecenter].

4. Klicken Sie auf [Adaptereinstellungen ändern].

5. Für eine kabelgebundene Verbindung klicken Sie mit der rechten Maustaste auf [Ethernet], für eine kabellose Verbindung auf [WLAN]. Klicken Sie anschließend auf [Eigenschaften].

6. Wählen Sie [Internetprotokoll Version 4 (TCP/IPv4)] und klicken Sie auf die Schaltfläche [Eigenschaften]. Notieren Sie sich die ursprünglichen Netzwerkeinstellungen (IP-Adresse, Subnetzmaske, Standardgateway usw.).

7. Wählen Sie [Folgende IP-Adresse verwenden] und stellen Sie IP-Adresse sowie Subnetzmaske ein.

Die eigene Standard-IP-Adresse des Projektors ist „192.168.254.254“ für kabelgebundene Verbindungen und „192.168.253.254“ für kabellose Verbindungen. Geben Sie eine andere IP-Adresse ein.

8. Wenn Sie die Einstellungen vorgenommen haben, klicken Sie auf die [OK]-Schaltfläche und anschließend auf die [Schließen]-Schaltfläche im Fenster [Eigenschaften LAN-Verbindung], um das Fenster zu schließen.

Windows 7

1. Wählen Sie im [Start]-Menü des PC [Systemsteuerung].

2. Klicken Sie auf [Netzwerk und Internet] und dann auf [Netzwerkstatus und -aufgaben anzeigen].

3. Klicken Sie im Menü auf der linken Seite des Fensters auf [Adaptereinstellungen ändern].

4. Für eine kabelgebundene Verbindung klicken Sie mit der rechten Maustaste auf [LAN-Verbindung], für eine kabellose Verbindung auf [Drahtlosnetzwerkverbindung]. Klicken Sie anschließend auf [Eigenschaften].

5. Wählen Sie [Internetprotokoll Version 4 (TCP/IPv4)] und klicken Sie auf die Schaltfläche [Eigenschaften]. Notieren Sie sich die ursprünglichen Netzwerkeinstellungen (IP-Adresse, Subnetzmaske, Standardgateway usw.).

6. Wählen Sie [Folgende IP-Adresse verwenden] und stellen Sie IP-Adresse sowie Subnetzmaske ein.

Die eigene Standard-IP-Adresse des Projektors ist „192.168.254.254“ für kabelgebundene Verbindungen und „192.168.253.254“ für kabellose Verbindungen. Geben Sie eine andere IP-Adresse ein.

7. Wenn Sie die Einstellungen vorgenommen haben, klicken Sie auf die [OK]-Schaltfläche und anschließend auf die [Schließen]-Schaltfläche im Fenster [Eigenschaften LAN-Verbindung], um das Fenster zu schließen.

Mac OS X

1. Öffnen Sie das Apple-Menü, und wählen Sie [Systemeinstellungen]. 2. Klicken Sie im Fenster Systemeinstellungen auf [Netzwerk], um das Netzwerkeinstellungsfenster zu öffnen. 3. Für eine kabelgebundene Verbindung wählen Sie [Ethernet], für eine kabellose Verbindung [AirPort]. Wählen Sie anschließend [Detail]. 4. Klicken Sie auf die Registerkarte [TCP/IP]. Notieren Sie sich die ursprünglichen Netzwerkeinstellungen (IP-Adresse, Subnetzmaske, Router, DNS-Server usw.). 5. Stellen Sie eine neue Netzwerkumgebung her und stellen Sie IP-Adresse sowie Subnetzmaske ein.

Die eigene Standard-IP-Adresse des Projektors ist „192.168.254.254“ für kabelgebundene Verbindungen und „192.168.253.254“ für kabellose Verbindungen. Geben Sie eine andere IP-Adresse ein.

6. Klicken Sie auf [OK], und wählen Sie dann [Übernehmen], um das Fenster Netzwerkeinstellungen zu schließen.

Einstellung der IP-Adresse des Computers zurücksetzen

Gehen Sie wie bei der Änderung der IP-Adresse vor und setzen Sie die Werte zurück auf die ursprünglichen Werte, die Sie sich zuvor notiert haben.

■ Netzwerk einrichten

Bildschirm zur Netzwerkeinstellung anzeigen

1. Schalten Sie den Computer und den Projektor ein.

Die Netzwerkfunktionen sind erst ca. 40 Sekunden nach dem Einstecken des Projektors an der Steckdose verfügbar.

2. Öffnen Sie Ihren Webbrowser, geben Sie „http://(IP-Adresse des Projektors)“ in die Adresszeile ein und drücken Sie die Enter-Taste.

Der Web-Bildschirm des Projektors wird angezeigt.

Folgende Informationen werden angezeigt.

Projector control Zeigt den Projektor-Steuerungsbildschirm an.
Settings Zeigt das Einstellungsfenster an.
Projector name Der Name des Projektors im Netzwerk
Comment Relevante Hinweise, z. B. den Ort, an dem derProjektor aufgestellt ist.
MAC address (Wired) MAC-Adresse für kabelgebundenes LAN
IP address (Wired) IP-Adresse für kabelgebundenes LAN (IPv4)
MAC address (Wireless) MAC-Adresse für WLAN
IP address (Wireless) IP-Adresse für WLAN (IPv4)
PowerStatus Der Stromversorgungsstatus des Projektors
Lamp time full power Die Verwendungsdauer der Lampe im Lampenmodus [Volle Leistung]
Lamp time power saver Die Verwendungsdauer der Lampe im Lampenmodus [Energie sparen 1]
Lamp time converted	Die gesamte Zeit, während der die Lampe verwendet wird (umgewandelter Wert)
Filter time	Verwendungszeitraum des Luftfilters
Alert	Fehlermeldung (wenn ein Fehler aufgetreten ist)Temperature abnormality (ungewöhnliche Temperatur)Faulty lamp (Defekte Lampe)Faulty air filter unit (defektes Luftfilterelement)Faulty cooling fan (defekter Lüfter)Faulty power supply (Netzteilstörung)Faulty lens (Fehlerhaftes Objektiv)

Die werksseitig vorgegebene IP-Adresse des Projektors ist „192.168.254.254“ für

kabelgebundene Verbindungen (IPv4) und „192.168.253.254“ für kabellose

Verbindungen (IPv4). Fragen Sie Ihren Netzwerk-Administrator nach der IP-Adresse des

Projektors, wenn DHCP-Einstellungen verwendet werden. Die IP-Adresse kann über das

Projektor-Menü überprüft werden (S188).

3. Klicken Sie am Web-Bildschirm auf [Settings].

Das Fenster zur Passwort-Eingabe wird angezeigt.

4. Geben Sie den Benutzernamen und das Passwort in das Fenster zur Passwort-Eingabe ein, klicken Sie dann auf [OK].

Die werkseitigen Standardeinstellungen sind für den Benutzernamen „root“ und für das Passwort „system“.

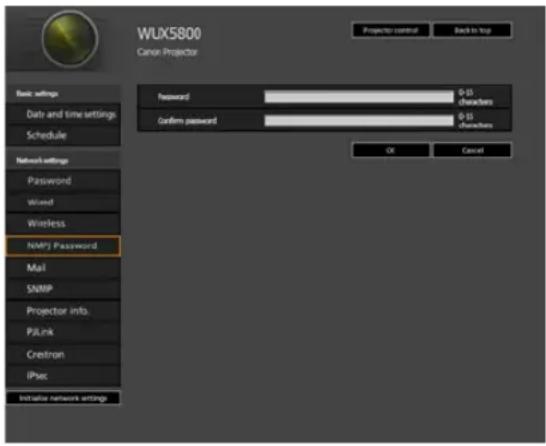

Der folgende Einstellungsbildschirm wird angezeigt. Legen Sie die Netzwerkeinstellungen am Bildschirm fest.

Einzelheiten zum Web-Bildschirm des Projektors finden Sie unter „Menü des Web-Bildschirms“ (S201).

Klicken Sie auf [Projector control], um den Projektor über den Computer zu bedienen (S98).

Netzwerkeinstellungen

1. Wählen Sie im Menü des Einstellungsbildschirms eine Funktion zum Einstellen aus.

2. Geben Sie die Einstellungswerte in die angezeigten Felder ein (1), und klicken Sie auf [OK] (2).

3. Ein Bestätigungsfenster erscheint. Überprüfen Sie die Einstellungen und klicken Sie auf [Apply], wenn diese korrekt sind.

Die Einstellungen werden für den Projektor übernommen.

Wenn Sie [Wired], [Wireless] oder [Password] im Menü auswählen, wird folgende Meldung angezeigt: „Save completed. Please change setting and reconnect.“

Wenn Sie andere Funktionen als oben auswählen, wird „Save completed“ angezeigt. Klicken Sie auf [Back to top], um zur übergeordneten Seite des Web-Bildschirms zurückzukehren.

Wenn ein Fehler in Bezug auf die Einstellung auftritt, wird der Fehlername auf dem Bildschirm angezeigt und neben dem Eingabefeld, das die Fehlermeldung hervorgerufen hat, wird ein Ausrufezeichen („^¶“) angezeigt.

Die Bedeutungen der Fehlermeldungen sind wie folgt.

Fehler Bedeutung
Input error Eine Einstellung, die außerhalb	des gültigen Bereichs liegt, wurde im Einstellungsfenster eingegeben.
Password setting error Eingegebenes Passwort und Bestätigungspasswort stimmen nicht überein.
Invalid SMTP Die IP-Adresse des SMTP-Servers wurde nicht eingestellt.
System failed to connect SMTP server. Beim Senden einer Test-E-Mail konnte keine Verbindung zum SMTP-Server hergestellt werden.
System failed to connect POP3 server. Beim Senden einer Test-E-Mail konnte keine Verbindung zum POP3-Server hergestellt werden.
System doesn’t support this auth type. Ein Authentifizierungstyp, der nicht vom Server unterstützt wird, wurde eingestellt.
System failed to authenticate. Authentifizierung durch das Senden einer Test-E-Mail war nicht erfolgreich.
The system failed to send the test mail. Das Senden einer Test-E-Mail war nicht erfolgreich, da eine Verbindung zum SMTP-Server nicht hergestellt werden konnte oder aufgrund eines anderen Fehlers, der gewöhnlich nicht auftritt.
Wired network is down Das Drahtnetzwerk ist deaktiviert.
At the time of Monday, it is already set.* Der Zeitplan konnte nicht festgelegt werden, da der Vorgang bereits für die angegebene Uhrzeit und den angegebenen Tag eingeplant ist.
Cannot make network settings because IPsec setting is ON.	Es ist nicht möglich, Netzwerkeinstellungen vorzunehmen, da IPsec auf [ON] gesetzt ist.
Cannot make IPsec settings because DHCP setting is ON.	Es ist nicht möglich, IPsec-Einstellungen vorzunehmen, da DHCP auf [ON] gesetzt ist.

* Die Meldungen variieren je nach Tag.

Netzwerkeinstellungen auf Standardeinstellungen zurücksetzen

1. Führen Sie die Schritte 1 – 3 unter „Netzwerk einrichten“ (S89) durch, um das Einstellungsfenster anzuzeigen. 2. Klicken Sie auf [Initialize network settings].

3. Ein Bestätigungsfenster erscheint. Klicken Sie auf [OK].

■ Fehlermeldungs-E-Mails

Die Nachrichten der folgenden Fehlerliste werden gesendet, wenn ein Fehler des Projektors auftritt.

Fehlerliste

Fehler in Bezug auf Temperatur	Fehlername	Temperature abnormality (ungewöhnliche Temperatur)
	Text The	internal temperature of the projector is abnormally high, or else the ambient air temperature exceeds the threshold. If the problem is with the projector, verify that it is properly installed and is being used correctly, and let the inside of the projector cool down for a while with the power plug disconnected from the wall outlet before resuming projection. Remove any objects that are blocking the air intake or exhaust vent. If the air filter is clogged, try cleaning or replacing it. If the same warning is displayed again, the main unit may be faulty. Please contact your dealer.
	Bedeutung	Die Innentemperatur des Projektors ist ungewöhnlich hoch, oder die Umgebungslufttemperatur überschreitet den Schwellenwert. Wenn das Problem bei dem Projektor liegt, stellen Sie sicher, dass er richtig installiert ist und ordnungsgemäß verwendet wird. Ziehen Sie den Netzstecker aus der Steckdose, und lassen Sie das Innere des Projektors eine Weile abkühlen, bevor Sie mit der Projektion fortfahren. Entfernen Sie alle Gegenstände, die den Lufteinlass oder -auslass blockieren. Wenn der Luftfilter verstopft ist, muss er gereinigt oder ausgewechselt werden. Falls die Warnung erneut angezeigt wird, kann das Hauptgerät defekt sein. Bitte wenden Sie sich an Ihren Händler.
Fehler in Bezug auf Lampe	Fehlername	Faulty lamp (Defekte Lampe)
	Text The	lamp has burnt out. Replace the lamp with a new one. If the same warning is displayed again, the lamp drive circuit or a related component may be faulty. Please contact your dealer.
	Bedeutung	Die Lampe ist durchgebrannt. Tauschen Sie die Lampe durch eine neue aus. Falls dieselbe Warnmeldung erneut angezeigt wird, können die Lampentreiberschaltung oder zugehörige Komponenten defekt sein. Bitte wenden Sie sich an Ihren Händler.
Fehler in Bezug auf Luftfilter	Fehlername	Faulty air filter unit (defektes Luftfilterelement)
	Text The	air filter is incorrectly installed, or a related component may be faulty. With the power off, re-install the air filter correctly, then turn the power back on. If the same warning is displayed again, please contact your dealer.
	Bedeutung	Der Luftfilter ist nicht richtig installiert, oder eine zugehörige Komponente ist möglicherweise defekt. Bauen Sie bei ausgeschaltetem Gerät den Luftfilter richtig ein, und schalten Sie das Gerät wieder ein. Falls die Warnung erneut angezeigt wird, wenden Sie sich an Ihren Händler.
Fehler in Bezug auf den Lüfter	Fehlername	Faulty cooling fan (defekter Lüfter)
	Text The	cooling fan or a related component may be faulty. With the power off, disconnect the power plug from the wall outlet, and then plug it in again and turn the power back on. If the same warning is displayed again, please contact your dealer.
	Bedeutung	Der Lüfter oder eine zugehörige Komponente ist möglicherweise defekt. Ziehen Sie bei ausgeschaltetem Gerät den Netzstecker aus der Steckdose, stecken Sie ihn dann wieder ein, und schalten Sie das Gerät wieder ein. Falls die Warnung erneut angezeigt wird, wenden Sie sich an Ihren Händler.
Fehler in Bezug auf die Stromversorgung	Fehlername	Faulty power supply (Netzteilstörung)
	Text The	power supply voltage may be abnormal, or a related component may be faulty. With the power off, disconnect the power plug from the wall outlet, and then plug it in again and turn the power back on. If the same warning is displayed again, please contact your dealer.
	Bedeutung	Die Versorgungsspannung ist möglicherweise nicht korrekt, oder eine zugehörige Komponente kann fehlerhaft sein. Ziehen Sie bei ausgeschaltetem Gerät den Netzstecker aus der Steckdose, stecken Sie ihn dann wieder ein, und schalten Sie das Gerät wieder ein. Falls die Warnung erneut angezeigt wird, wenden Sie sich an Ihren Händler.
Fehler in Bezug auf das Objektiv	Fehlername	Faulty lens (Fehlerhaftes Objektiv)
	Text The	lens unit is incorrectly installed, or a related component may be faulty. With the power off, disconnect the power plug from the wall outlet, check whether the lens unit is installed properly, then turn the power back on. If the same warning is displayed again, please contact your dealer.
	Bedeutung Die Objektiveinheit ist nicht richtig installiert, oder eine zugehörige Komponente ist möglicherweise defekt. Ziehen Sie bei ausgeschaltetem Gerät den Netzstecker aus der Steckdose, vergewissern Sie sich, dass die Objektiveinheit ordnungsgemäß installiert ist, und schalten Sie das Gerät wieder ein. Falls die Warnung erneut angezeigt wird, wenden Sie sich an Ihren Händler.

Projektor von einem Computer aus steuern

Der Projektor kann von einem Computer aus über Kabelnetz oder WLAN gesteuert werden.

1. Schalten Sie den Computer und den Projektor ein. 2. Öffnen Sie Ihren Webbrowser, geben Sie „http://(IP-Adresse des Projektors)“ in die Adresszeile ein und drücken Sie die Enter-Taste.

Der Web-Bildschirm des Projektors wird angezeigt.

Die werksseitig vorgegebene IP-Adresse des Projektors ist „192.168.254.254“ für kabelgebundene Verbindungen und „192.168.253.254“ für kabellose Verbindungen. Fragen Sie Ihren Netzwerk-Administrator nach der IP-Adresse des Projektors, wenn DHCP-Einstellungen verwendet werden. Die IP-Adresse kann über das Projektor-Menü überprüft werden (S. 188).

3. Klicken Sie am Web-Bildschirm auf [Projector control].

Das Fenster zur Passwort-Eingabe wird angezeigt.

4. Geben Sie den Benutzernamen und das Passwort in das Fenster zur Passwort-Eingabe ein, klicken Sie dann auf [OK].

Die werkseitigen Standardeinstellungen sind für den Benutzernamen „root“ und für das Passwort „system“.

Das Fenster Projektorsteuerung wird angezeigt.

Der Projektor kann über dieses Fenster bedient werden.

Element Erklärung
Projector name	Der Name des angeschlossenen Projektors wird angezeigt (S217).
Comment	Zeigt Hinweise an, z. B. wo der Projektor installiert ist (S217).
Refresh Aktualisiert die angezeigten Inhalte mit den neuesten Informationen.
Power Zum Ein- und Ausschalten des Projektors.
Input Wählen Sie ein Eingangssignal aus und klicken Sie auf [Apply], um das Eingangssignal zu ändern (S46).
Aspect Wählen Sie ein Bildseitenverhältnis aus und klicken Sie auf [Apply], um das Bildseitenverhältnis zu ändern (S104).
Image mode Wählen Sie einen Bildmodus aus und klicken Sie auf [Apply], um den Bildmodus zu ändern (S48).
Blank	Der leere Bildschirm kann ein- oder ausgeschaltet werden (S51).
Mute	Die Stummschaltung kann ein- oder ausgeschaltet werden (S53).
Auto PC Klicken Sie auf [Apply], um die automatische PC-Einstellung durchzuführen (S132).
Split screen Wählen Sie die Einstellung für den Modus „Geteilter Bildschirm“, und klicken Sie auf [Apply], um die Projektion mit geteiltem Bildschirm ein- oder auszuschalten.
Split screen control	Wählen Sie die Einstellung für die Steuerungsrechte im Modus „Geteilter Bildschirm“, und klicken Sie auf [Apply], um zur Steuerungsseite zu wechseln.
Information Die Kontrollergebnisse und Fehlerinformationen der Kontrolle werden am oberen Rand des Bildschirms angezeigt.

5. Wenn die Eingabe beendet ist, klicken Sie [Back to top], um zur Startseite des Web-Bildschirms zurückzukehren.

Wählen Sie ein optimales Bildschirmseitenverhältnis bzw. Projektionsverhältnis entsprechend dem Seitenverhältnis der Leinwand, der Eingabebildsignalart usw. aus, damit die Leinwandgröße optimal genutzt wird.

Geben Sie das Bildschirmseitenverhältnis bzw. Projektionsverhältnis an (siehe folgende Tabelle).

Projektion auf eine Leinwand des Formats 16:10 im Original-Bildseitenverhältnis

Original-Bildseitenverhältnis	Einstellung für Bildschirmseiten-verhältnis (S103)	Einstellung für Bildseitenverhältnis (S104)	Bild
(16:10)1920 x 12001440 x 9001280 x 800	[16:10]	[16:10][Automatisch]
(16:9)1920 x 10801280 x 720		[16:9][Automatisch]
(4:3)1600 x 12001400 x 1050640 x 480		[4:3][Automatisch]

Projektion auf eine Leinwand des Formats 16:9 im Original-Bildseitenverhältnis

Original-Bildseitenverhältnis	Einstellung für Bildschirmseiten-verhältnis (S103)	Einstellung für Bildseitenverhältnis (S104)	Bild
(16:10)1920 x 12001440 x 9001280 x 800	[16:9][16:9 D. Bildvers.]	[Automatisch]
(16:9)1920 x 10801280 x 720		[16:9][Automatisch]
(4:3)1600 x 12001400 x 1050640 x 480		[4:3][Automatisch]

Projektion auf eine Leinwand des Formats 4:3 im Original-Bildseitenverhältnis

Original-Bildseitenverhältnis	Einstellung für Bildschirmseiten-verhältnis (S103)	Einstellung für Bildseitenverhältnis (S104)	Bild
(16:10)1920 x 12001440 x 9001280 x 800	[4:3][4:3 D. Bildvers.]	[16:10][Automatisch]
(16:9)1920 x 10801280 x 720		[16:9][Automatisch]
(4:3)1600 x 12001400 x 1050640 x 480		[4:3][Automatisch]

Projektion zum Ausfüllen des Leinwandformats 16:10

Original-Bildseitenverhältnis	Einstellung für Bildschirmseiten-verhältnis (S103)	Einstellung für Bildseitenverhältnis (S104)	Bild
(16:10)1920 x 12001440 x 9001280 x 800	[16:10]	[16:10][Automatisch]
(16:9)1920 x 10801280 x 720		[16:10]
(4:3)1600 x 12001400 x 1050640 x 480		[16:10]

Projektion zum Ausfüllen des Leinwandformats 16:9

Original-Bildseitenverhältnis	Einstellung für Bildschirmseiten-verhältnis (S103)	Einstellung für Bildseitenverhältnis (S104)	Bild
(16:10)1920 x 12001440 x 9001280 x 800	[16:9][16:9 D. Bildvers.]	[16:9]
(16:9)1920 x 10801280 x 720		[16:9][Automatisch]
(4:3)1600 x 12001400 x 1050640 x 480		[16:9]

Projektion zum Ausfüllen des Leinwandformats 4:3

Original-Bildseitenverhältnis	Einstellung für Bildschirmseiten-verhältnis (S103)	Einstellung für Bildseitenverhältnis (S104)	Bild
(16:10)1920 x 12001440 x 9001280 x 800	[4:3][4:3 D. Bildvers.]	[4:3]
(16:9)1920 x 10801280 x 720		[4:3]
(4:3)1600 x 12001400 x 1050640 x 480		[4:3][Automatisch]

■ Bildschirmseitenverhältnis auswählen

Wählen Sie das korrekte Bildseitenverhältnis für die verwendete Leinwand. Wählen Sie im Menüfenster [Installationseinstellungen] > [Bildschirmseitenverhältnis].

Option Funktion
16:10*	Wählen Sie diesen Modus aus, wenn Sie eine Leinwand mit einem Bildseitenverhältnis von 16:10 verwenden. Wählen Sie dieses Bildschirmseitenverhältnis auch für die Projektion an eine Wand.
16:9*	Wählen Sie diesen Modus aus, wenn Sie eine Leinwand mit einem Bildseitenverhältnis von 16:9 verwenden.
4:3*	Wählen Sie diesen Modus aus, wenn Sie eine Leinwand mit einem Bildseitenverhältnis von 4:3 verwenden.
16:9 D. Bildvers.	Wählen Sie diesen Modus aus, wenn Sie eine Leinwand mit einem Bildseitenverhältnis von 16:9 verwenden.Obwohl die Trapezkorrektur in diesem Modus nicht zur Verfügung steht, kann das Bild bei der Geradeausprojektion nach oben oder unten verschoben werden.
4:3 D. Bildvers.	Wählen Sie diesen Modus aus, wenn Sie eine Leinwand mit einem Bildseitenverhältnis von 4:3 verwenden.Obwohl die Trapezkorrektur in diesem Modus nicht zur Verfügung steht, kann das Bild bei der Geradeausprojektion nach links oder rechts verschoben werden.

* In diesem Modus kann die Trapezverzerrung korrigiert werden.

• Wenn Sie das Bildschirmseitenverhältnis ändern, werden alle Einstellungen für Trapezkorrektur und digitale Bildverschiebung zurückgesetzt.
• Abhängig von der Einstellung für das Bildschirmseitenverhältnis kann automatisch unter [Bildseitenverhältnis] die Option [Automatisch] ausgewählt werden.

■ Bildseitenverhältnis auswählen

Wählen Sie auf Basis des Eingangssignaltyps, des Bildseitenverhältnisses der Leinwand und der Auflösung den Bildseitenverhältnis-Typ aus.

Drücken Sie die ASPECT-Taste auf der Fernbedienung, um den

Bildseitenverhältnis-Typ zu ändern.*

Option Funktion
Automatisch	Ein Bild wird mit dem Bildseitenverhältnis des Eingangssignals projiziert. Wählen Sie diesen Modus für die normale Bildprojektion.
16:10*	Ein Bild wird mit einem Bildseitenverhältnis des Eingangssignals von 16:10 projiziert. Wählen Sie diese Einstellung, wenn ein Bild mit einem Bildseitenverhältnis von 16:10 im Modus [Automatisch] nicht korrekt projiziert werden kann.
16:9	Das Bild wird mit einem Bildseitenverhältnis des Eingangssignals von 16:9 projiziert. Wählen Sie diese Einstellung, wenn ein Bild mit einem Bildseitenverhältnis von 16:9 im Modus [Automatisch] nicht korrekt projiziert werden kann.
4:3	Das Bild wird mit einem Bildseitenverhältnis des Eingangssignals von 4:3 projiziert. Wählen Sie diese Einstellung, wenn ein Bild mit einem Bildseitenverhältnis von 4:3 im Modus [Automatisch] nicht korrekt projiziert werden kann.
Zoom*	Hierbei wird der obere/untere oder linke/rechte Teil des Bildes entsprechend dem Bildschirmseitenverhältnis abgeschnitten und die Mitte des Bildes vergrößert. Wählen Sie diese Einstellung, wenn beim Anschauen von Videos um das eigentliche Bild ein Rahmen (schwarze Linien am oberen/unteren Rand des Bildschirms) zu sehen ist.
Echte Größe*	Das Bild wird mit der Originalauflösung des Eingangssignals projiziert. Bildschirme von Computern mit einer geringeren Auflösung als der Projektor werden kleiner, aber deutlicher dargestellt als mit anderen Bildseitenverhältnissen.

* Bei einigen Eingangssignalen und/oder Auflösungen kann dies möglicherweise nicht ausgewählt werden. Nicht verfügbare Menüs werden grau dargestellt oder sind ausgeblendet.

• Bei den Eingangssignalen für LAN und USB wird standardmäßig [Automatisch] ausgewählt.
• Für verschiedene Bildschirmseitenverhältnisse oder Eingangssignalarten werden verschiedene Inhalte angezeigt.
• Der Bildseitenverhältnis-Typ kann auch über das Menü unter [Eingangseinstellungen] > [Bildseitenverhältnis] geändert werden (S132).

■ Beziehung zwischen Bildseitenverhältnis und Bildschirmseitenverhältnis

• Falls ein Bild vom Computer mit einem Bildseitenverhältnis von 16:9 mit der Einstellung [Automatisch] nicht ordnungsgemäß projiziert wird, wählen Sie [16:9] als Bildschirmseitenverhältnis.
• Bilder mit einem Bildseitenverhältnis von 16:9, die mit schwarzen Streifen an Ober- und Unterseite angezeigt werden (z. B. ein Fernsehfilm), können Sie auf das volle Format der Leinwand projizieren, indem Sie unter [Bildseitenverhältnis] die Option [Zoom] auswählen. Bei einigen Eingangssignalen und/oder Auflösungen kann [Zoom] möglicherweise nicht ausgewählt werden.
• Wählen Sie für die Trapezkorrektur als Bildschirmseitenverhältnis eine andere Option als [4:3 D. Bildvers.] oder [16:9 D. Bildvers.].

Trapezverzerrung korrigieren

Für die Trapezkorrektur sind zwei Verfahren verfügbar: die horizontale/vertikale Trapezkorrektur und die Eckenanpassung.

Die horizontale/vertikale Trapezkorrektur passt Bildbreite und Bildhöhe getrennt an, während die Eckenanpassung das Bild im Verhältnis zu den einzelnen Ecken einstellt.

Die Trapezkorrektur kann auch durch Drücken der KEYSTONE-Taste auf der Fernbedienung oder am Projektor ausgeführt werden.

■ Horizontale/Vertikale Trapezkorrektur

1 Wählen Sie [Installationseinstellungen] > [Trapezkorrektur] > [Trapez horizontal/vertikal].

2 Drücken Sie die KEYSTONE-Taste auf der Fernbedienung oder am Projektor, um das Fenster [Einst. Trapezkorrektur horizontal/vertikal] zu öffnen.

3 Drücken Sie die Pointer-Tasten, um die Dimensionen einzustellen, und drücken Sie dann die OK-Taste.

Um eine Verzerrung im oberen Bereich zu korrigieren, drücken Sie die [▲]-Taste.

Um eine Verzerrung im unteren Bereich zu korrigieren, drücken Sie die [▼]-Taste.

Leinwand

Um eine Verzerrung im linken Bereich zu korrigieren, drücken Sie die [◀]-Taste.

Um eine Verzerrung im rechten Bereich zu korrigieren, drücken Sie die [▶]-Taste.

• Die Option [Zoom] (S152) im Menü [Installationseinstellungen] ist während der horizontalen/vertikalen Trapezkorrektur nicht verfügbar. - Der verfügbare Bereich für die horizontale und vertikale Trapezkorrektur kann je nach Objektiv, Zoomposition und Linsenverschiebungs-Position variieren.

■ Eckenanpassung

1 Wählen Sie [Installationseinstellungen] > [Trapezkorrektur] > [Eckenanpassung].

2 Drücken Sie die KEYSTONE-Taste auf der Fernbedienung oder am Projektor, um das Fenster [Eckenanpassung] zu öffnen.

3 Drücken Sie die Pointer-Taste zu der Ecke, die korrigiert werden soll, und drücken Sie dann die OK-Taste.

4 Drücken Sie die Pointer-Tasten, um die Ecke einzustellen, und drücken Sie dann die OK-Taste.

Die Einstellungen für die Eckenanpassung werden gelöscht, wenn Sie anschließend die Option [Zoom] (S152) im Menü [Installationseinstellungen] verwenden.

Trapezkorrektur zurücksetzen

Drücken Sie zunächst zweimal die KEYSTONE-Taste auf der Fernbedienung oder am Projektor, um das Fenster [Rückstellen Trapezkorrektur] zu öffnen.

Wählen Sie dann mit der [◀]Taste die Option [OK], und drücken Sie die OK-Taste.

Einstellung mit dem Testmuster

Auflösung und Farben können während der Installation anhand von Testmustern eingestellt werden.

Um das Menü für Testmuster aufzurufen, wählen Sie im Menü

[Installationseinstellungen] die Option [Testmuster] > [Ein] (S162), oder drücken Sie die TEST PATTERN-Taste auf der Fernbedienung.

Während ein Testmuster angezeigt wird, können Sie mit den [▲] / [▼]Tasten zu anderen Testmustern wechseln. Wenn Mustervariationen verfügbar sind, können Sie außerdem mit den Tasten [◀] / [▶] zu anderen Mustervariationen wechseln.

Wenn das Testmuster angezeigt wird, erscheint ein Dialogfeld mit der

Kennzeichnung des aktuellen Testmusters und einer Bedienungsanleitung.

Beobachten Sie das projizierte Testmuster, während Sie das Bild anpassen.

Folgende Testmuster können angezeigt werden:

Mit [▲] / [▼] Mustervariationen

Muster wechseln wechseln

Spezielle Bildanordnungen

Mit mehreren Projektoren gleichzeitig projizieren (Kantenüberblendung)

Wenn mehrere Projektoren gleichzeitig verwendet werden, können die überlappenden Ränder der projizierten Teilbilder überblendet werden, um das gesamte Bild nahtlos darzustellen. Diese Funktion wird als Kantenüberblendung bezeichnet. Befolgen Sie diese Schritte für die einfache Kantenüberblendung mit zwei Projektoren nebeneinander.

Beachten Sie bei der Projektion mit mehreren Projektoren, dass jedes Gerät eine andere Farbbalance haben kann. So können auch bei demselben Modell Farbunterschiede erkennbar sein.

1 Wählen Sie [Installationseinstellungen] > [Profi-Einstellungen] > [Kantenüberblendung] > [Einstellen].

Kantenüberblendung
Seite	Breite	Startposition
Links	0	0
Rechts	0	0
Oben	0	0
Unten	0	0
Überblendungsfarbe einstellen	Aus
Schwarzwert-Einstellung	Aus
Marker	Aus
Zurücksetzen
Eckenanpassung
Zurück

2 Setzen Sie [Marker] auf [Ein].

Die Markerlinien werden auf die Bilder projiziert. Der rote Marker kennzeichnet die Startposition für die Einstellung und der grüne Marker die Endposition. Zunächst ist nur der rote Marker sichtbar, wenn Sie die Kantenüberblendung vorbereiten, da er über den grünen Marker projiziert wird.

3 Wählen Sie unter [Seite] die Option [Startposition], und verschieben Sie den Startmarker mit den [4]/[ ]-Tasten zu der Außenkante des Überlappungsbereichs.

Führen Sie dies an sämtlichen Kanten oben, unten, links und rechts aus.

4 Wählen Sie [Breite], und verschieben Sie den Endmarker mit den [] ▲ [▼]-Tasten zu der Innenkante des Überlappungsbereichs.

Führen Sie dies an sämtlichen Kanten oben, unten, links und rechts aus.

Spezielle Bildanordnungen

Der Bereich zwischen Start- und Endmarker wird als Überblendungsbereich bezeichnet. In diesem Bereich werden die Farben abgestuft, und die Helligkeit wird abgestimmt, um die überlappenden Teile an die anderen Bereiche anzupassen. Wenn Sie die Einstellungen für das eine Bild abgeschlossen haben, führen Sie für das andere Bild dieselben Schritte aus, um den Überblendungsbereich einzustellen. Passen Sie die Einstellungen an, um den Überblendungsbereich beider Bilder anzugleichen.

5 Setzen Sie [Marker] auf [Aus].

■ Überlappungsbereich einstellen

Stellen Sie den Überlappungsbereich ein, um einen glatteren Übergang zwischen den projizierten Bildern zu schaffen.

Farben im Überlappungsbereich einstellen

Bei der überlappenden Projektion können Teile der Bilder im überlappenden Bereich andere Farben annehmen bzw. in falschen Farben dargestellt werden. Sie können diesen Überlappungsbereich mit der Funktion [Überblendungsfarbe einstellen] unauffälliger gestalten.

1 Wählen Sie [Installationseinstellungen] > [Profi-Einstellungen] > [Kantenüberblendung] > [Einstellen] > [Überblendungsfarbe einstellen] > [Einstellen].

2 Stellen Sie zuerst den Wert für [Weiß] ein. Hierbei werden Rot, Grün und Blau gemeinsam eingestellt. Anschließend passen Sie dann die Werte für [Rot], [Grün] und [Blau] einzeln an. 3 Wiederholen Sie diese Einstellung an allen Projektoren.

Schwarz im Überlappungsbereich einstellen

Bei der überlappenden Projektion werden dunkle Farben im überlappenden Bereich weniger intensiv als andere Farben projiziert. Sie können diesen überlappenden Bereich weniger auffällig gestalten, indem Sie den Schwarzpegel der nicht überlappenden Bildbereiche anpassen.

Hier wird der nicht überlappende Bildbereich (vom Endmarker bis zur Mitte des Bildes) als D-Bereich bezeichnet.

In der Regel werden in Bezug auf die Endmarker drei Bereiche gekennzeichnet: A, B und C.

In den folgenden Anweisungen wird nur Bereich D eingestellt, und für die Breite von A, B und C wird der Standardwert 0 beibehalten.

Um die Einstellung vorzubereiten, wählen Sie [Systemeinstellungen] > [Benutzerbildschirm-Einst.] > [Kein Signalbildschirm] > [Schwarz], und starten Sie die Projektion ohne Eingangssignal. Schalten Sie die Raumbeleuchtung aus, um die dunklen Bildbereiche überprüfen zu können.

1 Wählen Sie [Installationseinstellungen] > [Profi-Einstellungen] > [Kantenüberblendung] > [Einstellen] > [Schwarzwert-Einstellung] > [Einstellen]. 2 Wählen Sie [Einstelltyp] > [Schwarzwert]. 3 Wählen Sie [D-Bereich Grundfarbe], und während Sie das Bild betrachten, passen Sie die Werte so an, dass die Helligkeit und die Farben des Überblendungsbereichs und des D-Bereichs übereinstimmen.

4 Wiederholen Sie diese Einstellung an allen Projektoren.

■ Überlappende Kanten unauffälliger gestalten

Der Schwarzwert an der rechten Kante des D-Bereichs (am Überblendungsbereich entlang) ist möglicherweise stärker wahrnehmbar als der Schwarzwert der umgebenden Bereiche. Sie können die Bildübergänge weicher gestalten, indem Sie den Schwarzwert für den B-Bereich anpassen.

Um dies auszugleichen, stellen Sie jeden Bereich wie folgt ein.

Wenn das projizierte Bild mehrere

Überblendungsbereiche hat (oben, unten und auf jeder Seite), muss die Breite der A-, B- und C-Bereiche eingestellt werden, um sie an diese Überblendungsbereiche anzupassen.

Die Anweisungen zum Einstellen des B-

Bereichs sind hier exemplarisch beschrieben.

A-Bereich: Schwarzwert kann nicht eingestellt werden.

B-Bereich: Einen anderen Schwarzwert als im D-Bereich einstellen.

C-Bereich: Den Schwarzwert so einstellen, dass ein weicher Übergang zu den Schwarzwerten des B- und D-Bereichs entsteht.

1 Wählen Sie [Installationseinstellungen] > [Profi-Einstellungen] > [Kantenüberblendung] > [Einstellen] > [Schwarzwert-Einstellung] > [Einstellen].

2 Wählen Sie [Einstelltyp] > [Bereich] > [Seite] > [Rechts].

3 Wählen Sie [B-Breite], und stellen Sie die Breite des B-Bereichs etwa auf den Bereich ein, wo der Schwarzwert bemerkbar ist.

4 Wählen Sie [Einstelltyp] > [Schwarzwert]. Stellen Sie [B-Bereich Grundfarbe] ein, während Sie das Bild beobachten.

5 Während Sie das Bild betrachten, stellen Sie die Breite des A-, B- und C-Bereichs ein.

6 Stellen Sie nach Bedarf den Schwarzwert des B-Bereichs erneut ein.

• Die Einstellungen des Schwarzwertes im B-Bereich werden auf alle Seiten angewendet. - Wenn Sie Einstellungen mit [Überblendungsfarbe einstellen] oder anderen Menüs ausführen, werden störende Farben und Helligkeitsunterschiede in überlappenden Bereichen von Bildern möglicherweise nicht beseitigt. - Die Überblendung kann durch das Einstellen von [Einstelltyp] > [Schwarzwert] > [Rot], [Grün] und [Blau] fein abgestimmt werden.

■ Eckenanpassung

Von mehreren Projektoren überlappend projizierte Bilder müssen genau positioniert werden. Die Positionen der einzelnen Ecken im Überblendungsbereich können am Überblendungsbereich des Referenzprojektors ausgerichtet werden.

1 Konfigurieren Sie am Referenzprojektor die Einstellungen für Trapezkorrektur (S153) und Kantenüberblendung (S157), und setzen Sie die Marker für die Kantenüberblendung auf [Ein] (S110). 2 Wählen Sie [Installationseinstellungen] > [Profi-Einstellungen] > [Kantenüberblendung] > [Einstellen] > [Eckenanpassung]. 3 Wählen Sie einen Punkt zum Anpassen aus, und verschieben Sie ihn so, dass das Bild als Ganzes symmetrisch aussieht.

4 Während Sie die projizierten Bilder betrachten, stellen Sie die Marker des Projektors fein ein, so dass sie mit den Markern des Referenzprojektors so genau wie möglich überlappen.

Passen Sie die Positionen aller vier Ecken im überlappenden Bereich an. Wenn Sie die Position eines Punktes korrigieren, wird auch der Punkt auf der gegenüberliegenden Seite des überlappenden Bereichs verschoben, so dass der Bildschirm insgesamt korrigiert wird.

5 Stellen Sie die Marker für die Kantenüberblendung des Referenzprojektors auf [Aus] (S110).

• Stellen Sie zuerst die [Seite] ein (S110).
• Seiten, bei denen die Breite der Kantenüberblendung auf 12 oder mehr eingestellt ist, können angepasst werden, wenn [Trapezkorrektur] auf [Eckenanpassung] und das Bildseitenverhältnis auf [16:10] eingestellt ist.
• Um die Einstellung zurückzusetzen, verwenden Sie [Trapezkorrektur] (S153).
• Der verfügbare Einstellungsbereich kann durch eine geringe Breite der Kantenüberblendung eingeschränkt sein.

Multiprojektion ohne PC verwenden

Ein JPEG-Bild, das sich auf einem USB-Stick befindet, kann auf bis zu neun Projektoren aufgeteilt und in einem einzigen großen Bild zusammengefügt werden. Wenn Projektoren über kabelgebundenes LAN verbunden sind, wird der Projektor, der das Bild links oben produziert, als Primär-Projektor und die anderen acht als Sekundär-Projektoren bezeichnet. Das Bild als Ganzes wird über den Primär-Projektor gesteuert.

Multiprojektion ohne PC ist nicht über WLAN möglich.

Spezielle Bildanordnungen

Diese Funktion steht mit der folgenden Anzahl von Projektoren und Layoutmustern zur Verfügung.

Der Projektor, den Sie als Primär-Projektor zuweisen, ist im Layoutmuster mit [1] gekennzeichnet und projiziert immer das Bild links oben.

Anzahl der Projektoren	Layoutmuster (Spalten x Zeilen)
2	[2 x 1]YDXZ|
3	[1 x 3]
4	[1 x 4] [2 x 2] |
5	[1 x 5]
6	[1 x 6] [2 x 3] | | [3 x 2]
7	[1 x 7]
8	[1 x 8] [2 x 4] |
9	[1 x 9] |

Richten Sie die Projektoren folgendermaßen ein.

1 Konfigurieren Sie bei jedem einzelnen Projektor die Installations- und Bildeinstellungen wie Kantenüberblendung (S110) und Trapezkorrektur (S105), um überlappende Bereiche zu überblenden.

2 Verbinden Sie die Projektoren mit LAN-Kabeln, und stellen Sie [Netzwerk (Kabel/kabellos)] auf [Ein/Aus] oder [Ein/Ein (Pj AP)] (S187).

3 Konfigurieren Sie einige Projektoren als Sekundär-Projektoren.

Wählen Sie [Eingangseinstellungen] > [Multiprojektion ohne PC] > [Moduseinstellung] > [Sekundär].

Nehmen Sie diese Einstellung an allen Sekundär-Projektoren vor.

4 Konfigurieren Sie einen Projektor als Primär-Projektor.

(1) Wählen Sie [Eingangseinstellungen] > [Multiprojektion ohne PC] > [Moduseinstellung] > [Primär].

(2) Konfigurieren Sie die folgenden Einstellungen unter [Multiprojektion ohne PC].

• [Einstellung Layoutmuster] Hier legen Sie die Gesamtzahl der Projektoren und das Layoutmuster (S117) fest. • [Einstellung Zielprojektor] Geben Sie die IP-Adressen der Sekundär-Projektoren ein. • [Präsentationsintervall] Legen Sie das Diashow-Intervall fest (5 Sekunden bis 10 Minuten). • [Animationseffekt] Legen Sie die Bildübergänge für Diashows fest.

5 Wählen Sie am Primär-Projektor [Eingangseinstellungen] > [Multiprojektion ohne PC] > [Einstellung Zielprojektor] > [Bestätigen], und überprüfen Sie die den einzelnen Projektoren zugewiesenen Nummern.

• Wenn Sie den Projektor während der Projektion aus- und wieder einschalten, wird die Diashow automatisch mit dem ersten Bild des Ordners fortgesetzt, aus dem zuletzt Bilder projiziert wurden.
• Wenn das Bild nicht zu dem Bild mit der entsprechenden Nummer wechselt, stellen Sie die IP-Adresse ein.

Menüführung

Menüs verwenden

Mithilfe der Menüs können Sie die Funktionen des Projektors genau einstellen.

1 Drücken Sie die MENU-Taste, um das Menüfenster anzuzeigen.

2 Wählen Sie mit den [▲/▼] oder [◀/▶] Tasten eine Registerkarte aus.

- Wenn die Position der Registerkarte nicht in Orange hervorgehoben ist, bewegen Sie mit den [▲/▼] Tasten die Auswahlmarkierung nach oben.

3 Wählen Sie mit den [▲/▼] oder [◀/▶] Tasten ein Element aus.

4 Zur Auswahl von Inhalten.

Auswahl von verschiedenen Inhalten in Abhängigkeit von Optionen.

Auswahl aus einer Liste Beispiel: Bildseitenverhältnis (S132)

1. Wählen Sie [Bildseitenverhältnis].
2. Drücken Sie die OK-Taste oder die [▶] Taste, und eine Liste mit Inhalten wird angezeigt.
3. Mit den Tasten [▲/▼] die gewünschten Inhalte auswählen.
4. Wenn Sie die gewünschten Inhalte gefunden haben, drücken Sie die OK-Taste oder ▶.

Einstellungen mit den Tasten [◀/▶] vornehmen Beispiel: Kontrast (S142)

1. Wählen Sie [Kontrast].
2. Mit den Tasten [ ]▶ die gewünschten Einstellungen vornehmen.

Auswahl aus einem separaten Fenster (1) Beispiel: Logo-Aufzeichnung (S164)

1. Wählen Sie [Logo-Aufzeichnung].
2. Drücken Sie die OK-Taste, um ein anderes Fenster aufzurufen.
3. Befolgen Sie anschließend die Anweisungen auf dem Bildschirm.

Auswahl aus einem separaten Fenster (2) Beispiel: Tracking (S133)

1. Wählen Sie [Eingangssignal-Einstellungen].
2. Drücken Sie die OK-Taste, um ein anderes Fenster aufzurufen.
3. Wählen Sie mit den [ ]▼[ ]-▼ Tasten die Option [Tracking] aus.
4. Wählen Sie mit den [ ]◀ [ ]-▶ Tasten den Wert aus.

5 Durch Drücken der MENU-Taste wird das Menüfenster ausgeblendet. Durch Drücken der EXIT-Taste wird das Menüfenster ebenfalls ausgeblendet.

Das Menüfenster hat folgende sechs Registerkarten.

Eingangseinstellungen (S131)

Menü Option /	Untermenü Details
Bildseitenverhältnis	Automatisch*, 16:10 (1), 16:9 (2), 4:3 (2), Zoom (3), Echte Größe (2)			S132
Auto PC (4) S132
Auswahl des Eingangssignals (4) S133
Eingangssignal-Einstellungen (4)	Gesamte Punkte, Tracking, Horizontale Position, Vertikale Position, Horizontale Pixel, Vertikale Pixel			S133
Eingangspegel (5) Automatisch*, Normal, Erweitert S134
Super-Weiß (5) Aus, Ein* S134
Farbraum (5) Auto*, RGB, YCbCr S135
Progressiv (3) Aus, Film/Auto*, Video 1, Video 2, 25p/30p(PsF) S135
Diashow-Intervall (6)	[--:--]			S136
Animationseffekt (6)	Aus*, Überblenden, Ein-/ausblenden			S136
Multiprojektion ohne PC	Moduseinstellung	Aus*, Primär, Sekundär		S136
	Einstellung Layourmuster	Gesamtanzahl, Layourmuster		S137
	Einstellung Zielprojektor	IP-Adresse, Bestätigen, Eingabe		S137
	Präsentationsintervall	[--:--]		S137
	Animationseffekt	Aus*, Überblenden, Ein-/ausblenden		S138
Geteilter Bildschirm	Aus*, Ein			S138
	Einstellungen	Geteilter Bildschirm	Aus*, Ein
		Steuerungsrechte	Links Bild*, Rechtes Bild
		Links/rechts vertauschen	Ja, Nein
		Layout	Modus 3-7, Modus 5-5, Modus 7-3
Eingangssignal - Details (5)	Formatinformation, Farb-/Bereichsinformation, DP Link-Information			S139

*: Werkseinstellung bzw. Einstellung nach Ausführung der Funktion [Werkseinstellungen].

Wird bei folgenden Eingangssignalen angezeigt.

(1): HDMI, DisplayPort, Digital PC, Analog PC, HDBaseT (2): HDMI, DisplayPort, Digital PC, Analog PC, Komponenten, HDBaseT (3): HDMI, DisplayPort, Komponenten, HDBaseT (4): Analog PC (5): HDMI, DisplayPort, HDBaseT (6): USB

Bildeinstellung (S140)

Menü Option / Untermenü Details
Bildmodus	Standard*, Präsentation, Dynamisch, Video, Foto/sRGB, DICOM SIM, Benutzer 1 – 5			S141
Profil erstellen / Profil speichern Baseline-Bildmodus	Benutzer 1, Benutzer 2, Benutzer 3, Benutzer 4, Benutzer 5			S141
Helligkeit		S141
Kontrast		S142
Konturenschärfe		S142
Gamma		S142
Farbeinstellung	Farbpegel, Farbbalance, Farbtemperatur, R Verstärkung, G Verstärkung, B Verstärkung, R Versatz, G Versatz, B Versatz			S142
Menü	Option / Untermenü			Details
Erweiterte Einstellung	Umgebungslicht (7)	Aus*		S143
		Einstellen Typ,	Pegel
	Zufallsrauschen-Unterdrückung (8)	Aus*, Niedrig, Mittel, Hoch		S144
	MPEG-Rauschunterdrückung (8)	Aus*, Niedrig, Mittel, Hoch		S144
	Mosquito-Rauschunterdrückung (9)	Aus*, Niedrig, Mittel, Hoch S144
	Dynamisches Gamma (*1) Aus*, Niedrig, Mittel, Hoch S145
	Farbmessung (10) Automatisch*, BT.709, BT.2020 S145
	Speicherfarbkorrektur (*1)	Hautfarbe	Aus*, Schwach, Mittel, Stark	S145Himmelblau
			Aus*, Schwach, Mittel, Stark
		Grün	Aus*, Schwach, Mittel, Stark
	6-Achsen-Farbeinstellung Aus*, Einstellen S146
	Gamma-Feinabstimmung (11)	Aus*, Einstellen		S147
	Lampensteuerung	Aus*, Ein		S148
Lampenmodus	Volle Leistung*, Energie sparen 1, Energie sparen 2			S148
Zurücksetzen	OK, Abbrechen			S149
Bildpriorität (im Modus „Geteilter Bildschirm“)	Primär*, Sekundär			S149

*: Werkseinstellung bzw. Einstellung nach Ausführung der Funktion [Werkseinstellungen].

Unter folgender Einstellungen abweichend von den Werkseinstellungen.

(*1): [Schwach] wenn der Bildmodus [Dynamisch] eingestellt ist.

Wird unter folgenden Bedingungen angezeigt:

(7): Im Bildmodus [Foto/sRGB] (8): Wenn kein LAN- oder USB-Eingangssignal vorliegt (9): Bei einem LAN- oder USB-Eingangssignal (10): Im Bildmodus [Video] (11): Wenn kein [DICOM SIM]-Bildmodus vorliegt

Installationseinstellungen (S150)

Menü	Option / Untermenü			Details
Positionssperre	Aus*, Ein			S151
Bild klappen H/V	Keine*, Deckenmontage, Rückseite, Rück, Deckenmontage			S151
Bildschirmseitenverhältnis	16:10*, 16:9, 4:3, 16:9 D. Bildvers., 4:3 D. Bildvers.			S152
Zoom				S152
Trapezkorrektur	Trapez horizontal/vertikal*, Eckenanpassung			S153
	Zurücksetzen	OK, Abbrechen
Digitale Bildverschiebung				S154
Profi-Einstellungen	RGB-Anpassung	Bildpunktverschiebung	Aus*, Einstellen	S154
		Registrierung	Aus*, Einstellen
	Große Höhe	Aus*, Ein		S155
	Linsenverschiebungsmodus	Normal*, Erweitert		S156
	Randschärfe	Aus*		S156Ein
		Zurücksetzen
Menü Option / Untermenü Details
Profi-Einstellungen Kantenüberblendung	Aus*			S157
	Einstellen	Seite, Links, Rechts, Oben, Unten, Überblendungsfarbe einstellen, Schwarzwert-Einstellung, Marker, Eckenanpassung, Zurücksetzen
Linsen - Position	Position 1 – 3 laden			S161
	Position 1 – 3 speichern
	Lens-Shift-Reset	Voreingestellte Positionen	XX% (12), 0%
		OK
Bildschirmfarbe	Normal*			S162
	Grüntafel
	Einstellen	R Verstärkung, G Verstärkung, B Verstärkung, R Versatz, G Versatz, B Versatz
Testmuster	Aus*			S162
	Ein

*: Werkseinstellung bzw. Einstellung nach Ausführung der Funktion [Werkseinstellungen].

(12): XX% gibt die voreingestellte Position des eingebauten Objektivs an.

Systemeinstellungen (S163)

Menü Option / Untermenü Details
Benutzerbildschirm-Einst.	Logo-Aufzeichnung OK, Abbrechen	$164
	Logoposition	Oben L, Oben R, Mitte*, Unten L, Unten R	S164
	Kein Signalbildschirm Schwarz, Blau*, Benutzerlogo S164
	Bildschirm wenn leer Schwarz*, Blau, Benutzerlogo S164
	Projektor ein	Überspringen, Canon-Logo*, Benutzerlogo	S165
Am Bildschirm	Menüposition	Oben L, Oben R, Mitte*, Unten L, Unten R	S165
	Menü-Anzeigedauer Normal*, Verlängert S165
	Anleitung Aus, Ein* S166
	Eingangsstatus anzeigen	Aus, Ein* S166
	NMPJ-Standby-Führungsanzeige	Aus, Ein* S167
	Geteilter Bildschirm ID-Anzeige	Aus, Ein* S167
	Lampen-Warnanzeige	Aus, Ein* S167
	Luftfilter-Warnanzeige	Aus, Ein* S168
	Warnanzeige Überhitzung	Aus*, Ein S168
Fernbedienung/ Bedienfeld	Signalton Aus, Ein* S168
	Tastenwiederholung	Aus, Ein* S169
	Tastensperre	Aus*, Hauptgerät, Fernbedienung (IR)	S169
	IR-Receiver-Einstellungen	Alle*, Vorne, Rückseite	S169
	Fernsteuerungskanal	Ch1, Ch2, Ch3, Ch4, Unabhängig*	S170

Menü	Option / Untermenü			Details
Fernbedienung/ Bedienfeld	[INPUT A-C]-Tasteneinstell.	INPUT A	Deaktivieren, HDMI*, DisplayPort, Digital PC, Analog PC-1, Analog PC-2, Komponenten, HDBaseT, LAN, USB	S170INPUT B
			Deaktivieren, HDMI, DisplayPort*, Digital PC, Analog PC-1, Analog PC-2, Komponenten, HDBaseT, LAN, USB
		INPUT C	Deaktivieren, HDMI, DisplayPort, Digital PC, Analog PC-1, Analog PC-2*, Komponenten, HDBaseT, LAN, USB
	Einstellungen [Fn]-Taste Deaktivieren*, Geteilter Bildschirm S170
Audio in-Anschluss-Auswahl	HDMI Aus, Audio in, HDMI*			S171
	DisplayPort Aus, Audio in, DisplayPort*
	Digital PC Aus, Audio in*
	Analog PC-1 Aus, Audio in*
	Analog PC-2 Aus, Audio in*
	Komponenten Aus, Audio in*
	HDBaseT Aus, Audio in, HDBaseT*
	LAN Aus, Audio in, LAN*
	USB Aus, Audio in*
HDBaseT-Signalqualität S171
Extron XTP	Aus*, Ein			S172
Serielle Kommunikation	Dienstport*, HDBaseT			S172
	Detail	Baudrate, Datenbits, Parität
		Stoppbit	1*, 2
Stromversorgungs-einstellungen	Bereitschaftsstromeinstellung	Normal, Energiesparmodus*		S173
	Energieverwaltungsmodus	Deaktiviert, Lichtquelle aus, Bereitschaft*		S173
	Energieverwaltung Dauer	5 Min., 10 Min., 15 Min.*, 20 Min., 30 Min., 60 Min.		S173
	Direkteinschaltung	Aus*, Ein		S174
Bewegungsunschärfe-Unterdrk.	Aus*, Schwach, Stark			S174
Sprache	English*, Deutsch, Français, Italiano, Español, Português, Svenska, Русский, Nederlands, Suomi, Norsk, Türkçe, Polski, Magyar, Čeština, Dansk, إنجليزی, 中文简体, 中文繁體, 한국어, 日本語			S175
Sonstige Einstellungen	Passwort-Einstellungen	Aus*, Ein		S176
	Passwort registrieren			S177
	Datums- und Uhrzeiteinstellungen	Datum und Uhrzeit		S177
		Anzeigeformat für das Datum	Jahr/Monat/Tag, Monat/Tag/Jahr, Tag/ Monat/Jahr
		Sommerzeit	Aus*, Ein, Bearbeiten
		Region, Zeitzone
		SNTP	Aus, Ein (IPv4), Ein (IPv6)
	Zeitplan	Standard	Aus*, Ein, Bearbeiten	S179
		Sonderzeitraum 1-5	Aus*, Ein, Bearbeiten
Menü Option / Untermenü Details
Sonstige Einstellungen	Gamma wiederherstellen Aus*, Einstellen S182
	Lampenzähler Zurücksetzen Ja, Nein S183
	Luftfilterzähler Zurücksetzen Ja, Nein S183
	Leistungszähler S183
	Firmware Ja, Nein S184
	Werkseinstellungen OK, Abbrechen S184

*: Werkseinstellung bzw. Einstellung nach Ausführung der Funktion [Werkseinstellungen].

Netzwerkeinstellung (S185)

Menü Option / Untermenü Details
SperreNetzwerkeinstellung	Entsperren Passwort-Eingabe			S186
	Sperren*
NW-Passwort-Einstellung	Aus, Ein*			S186
NW-Passwort registrieren	Passwort-Eingabe			S186
Netzwerk (Kabel/kabellos)	Aus/Aus*, Ein/Aus, Ein/Ein (Pj AP), Aus/Ein (Pj AP), Aus/Ein (Infra)			S187
Detaileinstellungen (Kabel)	MAC-Adresse			S188
	Detail. IPv4-Adresseinstellungen	IP-Adresse, Subnetzmaske, Gateway-Adresse
		DHCP	Aus*, Ein
		TCP/IP-Einst.	IP-Adresse, Subnetzmaske, Gateway-Adresse
	IPv6	Aus*, Ein		S189
	Detail. IPv6-Adresseinstellungen	Lokale Verknüpfung, Auto <1> - <5>, Manuell, Gateway
		Auto-Einstellungen	Aus, Ein*
		Manuelle Einstellungen	IP-Adresse, Präfixlänge, Gateway-Adresse
	Netzwerk-Initialisierung	Ja, Nein S191
Detaileinstellungen (kabellos)	Modus, SSID, Sicherheit, Kanal, Signalstärke, MAC-Adresse			S192
	Wi-Fi Protected Setup	PBC	OK, Abbrechen
		PIN	OK, Abbrechen
	Manuelle Einstellungen	Modus
		SSID	Aktualisieren SSID 1 – 14 SSID-Eingabe Manuelle SSID-Eingabe
		Sicherheit	Open, WEP, WPA2 AES, WPA/WPA2 TKIP/AES
		Kanal
		Schlüssel-ID	1, 2, 3, 4
		Schlüsseltyp	ASCII, HEX
		Schlüssel
Detaileinstellungen (kabellos)	Detail. IPv4-Adresseinstellungen	IP-Adresse, Subnetzmaske, Gateway-Adresse		S194
		DHCP Aus*, Ein
		TCP/IP-Einst.	IP-Adresse, Subnetzmaske, Gateway-Adresse
	IPv6 Aus*, Ein
	Detail. IPv6-Adresseinstellungen	Lokale Verknüpfung, Auto <1> - <5>, Manuell, Gateway
		Auto-Einstellungen	Aus, Ein*
		Manuelle Einstellungen	IP-Adresse, Präfixlänge, Gateway-Adresse
	Netzwerk-Initialisierung Ja, Nein
PJLink Aus, Ein* S197
AMX Device Discovery Aus*, Ein S198
Crestron RoomView Aus*, Ein S198
Information	E-Mail-Senderadresse			S199
	E-Mail-Empfängeradresse
	Detailinformationen (Kabel)	IPv4
		IPv6	Lokale Verknüpfung, Auto, Manuell
	Detailinformationen (Kabellos)	IPv4
		IPv6	Lokale Verknüpfung, Auto, Manuell

*: Werkseinstellung bzw. Einstellung nach Ausführung der Funktion [Werkseinstellungen].

Information (S200)

Menü

Modellbezeichnung

Eingangssignal

Firmware

Seriennummer

Projektornutzungszeit

IP-Adresse (Kabel)

IP-Adresse (kabellos)

Projektorname

Kommentare

Systeminformations-ID

*: Werkseinstellung bzw. Einstellung nach Ausführung der Funktion [Werkseinstellungen].

Folgende Einstellungen werden auch nach Wiederherstellung der Werkseinstellungen nicht zurückgesetzt.

• Ausgewähltes Eingangssignal • [Bildeinstellung]

• Profil speichern
• Baseline-Bildmodus
• Gamma-Feinabstimmung (gespeicherter Wert)

• [Installationseinstellungen]

• Linsen - Position
• Große Höhe
• Linsenverschiebungsmodus
• Randschärfe (Einstellwert)
• Registrierung

• [Systemeinstellungen]

• Fernsteuerungskanal
• Extron XTP
• Serielle Kommunikation (Stoppbit)
• Bereitschaftsstromeinstellung
• Sprache
• Datums- und Uhrzeiteinstellungen
• Zeitplan
• Gamma wiederherstellen
• Lampenzähler
• Luftfilterzähler
• Leistungszähler
• Firmware

• [Netzwerkeinstellung]

• [Information]

Menübeschreibung

Eingangseinstellungen

In diesem Abschnitt werden die Einstellungen für Bildseitenverhältnis, Auflösung und Projektion vom USB-Stick beschrieben.

Menüfenster bei einem HDMI-Eingangssignal

Menü Funktion	Details
Bildseitenverhältnis Bildseitenverhältnis auswählen. S132
Auto PC	Korrigiert automatisch die Einstellungen bei falscher Bildposition oder Flimmern.	S132
Auswahl des Eingangssignals	Manuelle Einstellung, um die Auflösung an Computerbilder anzupassen.	S133
Eingangssignal-Einstellungen	Einstellungen für Eingangssignale einrichten. S133
Eingangspegel	Eingangspegel für HDMI-, HDBaseT- oder DisplayPort-Signale auswählen.	S134
Super-Weiß	Super-Weiß-Modus für HDMI-, HDBaseT- oder DisplayPort-Signale auswählen.	S134
Farbraum	Farbraum für HDMI-, HDBaseT- oder DisplayPort-Signale auswählen.	S135
Progressiv	Progressiv-Verarbeitung für Standbilder aus filmischen Inhalten oder bewegten Bildern in Videos auswählen.	S135
Diashow-Intervall	Legen Sie fest, wie lange einzelne Bilder bei Diashows vom USB-Stick projiziert werden.	S136
Animationseffekt	Legen Sie die Bildübergänge bei Diashows vom USB-Stick fest.	S136
Multiprojektion ohne PC	Einstellungen für die Projektion von Bildern von einem USB-Stick über mehrere vernetzte Projektoren.	S136
Geteilter Bildschirm Zwei	Eingangsbilder nebeneinander projizieren. S138
Eingangssignal - Details	Zeigt Informationen zum Eingangssignal an den verwendeten Eingangsbuchsen an.	S139

Nicht verfügbare Menüs werden grau dargestellt oder sind ausgeblendet.

Bildseitenverhältnis

[Eingangseinstellungen] > [Bildseitenverhältnis]

Hier legen Sie das Seitenverhältnis der projizierten Bilder fest.

Mit der ASPECT-Taste auf der Fernbedienung können ebenfalls die

[Bildseitenverhältnis]-Einstellungen ausgewählt werden.

Option Funktion
Automatisch	Ein Bild wird mit dem Bildseitenverhältnis des Eingangssignals projiziert.Für die meisten Projektionen geeignet.
16:10	Ein Bild wird mit einem Bildseitenverhältnis des Eingangssignals von 16:10 projiziert.
16:9	Das Bild wird mit einem Bildseitenverhältnis des Eingangssignals von 16:9 projiziert.
4:3	Das Bild wird mit einem Bildseitenverhältnis des Eingangssignals von 4:3 projiziert.
Zoom	Hierbei wird der obere/untere oder linke/rechte Teil des Bildes entsprechend dem Bildschirmseitenverhältnis abgeschnitten und die Mitte des Bildes vergrößert/verkleinert.
Echte Größe Das Bild wird mit der Auflösung des Eingangssignals projiziert.

Nicht verfügbare Menüs werden grau dargestellt oder sind ausgeblendet.

• Bei den Eingangssignalen für LAN und USB wird standardmäßig [Automatisch] ausgewählt.
• Für verschiedene Bildschirmseitenverhältnisse oder Eingangssignalarten werden verschiedene Inhalte angezeigt.
• Ein Bildschirmseitenverhältnis von [16:10] kann für Komponentensignale nicht gewählt werden.

Auto PC

[Eingangseinstellungen] > [Auto PC]

Passt die Fehlausrichtung der Anzeigeposition und das Flimmern des Bildschirms automatisch an, wenn das Eingangssignal [Analog PC-1] oder [Analog PC-2] ist.

Wenn die Anpassung über Auto PC nicht zu einem zufriedenstellenden Ergebnis führt, führen Sie die folgenden Schritte durch.

• Wählen Sie unter [Auswahl des Eingangssignals] das Eingangssignal aus, das der Computer-Auflösung entspricht.
• Wenn die Anpassung noch immer unzureichend ist, wählen Sie unter [Eingangssignal-Einstellungen] die manuellen Einstellungen für [Gesamte Punkte], [Tracking], [Horizontale/Vertikale Position], [Horizontale/Vertikale Pixel] (S133).
• Einzelheiten zu den unterstützten Signalarten finden Sie in der Tabelle auf Seite 229 – 231.

Auswahl des Eingangssignals

[Eingangseinstellungen] > [Auswahl des Eingangssignals]

Wählen Sie eine geeignete Auflösung aus, wenn die Bilder vom Computer mit [Auto PC] bei einem Eingangssignal von [Analog PC-1] oder [Analog PC-2] nicht korrekt projiziert werden.

Wählen Sie das für die Computerauflösung passende Eingangssignal. Drücken Sie die OK-Taste, um die Einstellung zu bestätigen, und drücken Sie anschließend die MENU-Taste.

Einzelheiten zu den unterstützten Signalarten finden Sie in der Tabelle auf Seite 229 – 231.

Eingangssignal-Einstellungen

[Eingangseinstellungen] > [Eingangssignal-Einstellungen]

Hier nehmen Sie die Einstellungen für Eingangssignale von [Analog PC-1] oder [Analog PC-2] vor. Stellen Sie mit den Tasten [◀] / [▶] die Intensität nach Bedarf ein.

Nehmen Sie diese Anpassung vor, wenn das projizierte Bild mit der Funktion Auto PC (S132) nicht korrekt eingestellt werden kann.

Eingangssignal-Einstellungen
Gesamte Punkte	1688
Tracking	32
Horizontale Position	231
Vertikale Position	2
Horizontale Pixel	1400
Vertikale Pixel	1050
Zurück

Untermenü Funktion
Gesamte Punkte	Gesamtanzahl an Punkten in horizontaler Richtung einstellen.Wenn Streifen auf der Leinwand erscheinen, entsprechend regulieren.
Tracking	Timing der Bilderzeugung aus den Signalen fein abstimmen.Stellen Sie das Tracking ein, wenn das Bild flimmert oder verzerrt ist.
Horizontale Position	Horizontale Bildposition anpassen, um die horizontale Fehlausrichtung zu korrigieren.
Vertikale Position	Vertikale Bildposition anpassen, um die vertikale Fehlausrichtung zu korrigieren.
Horizontale Pixel Horizontale Bildauflösung anpassen.
Vertikale Pixel Vertikale Bildauflösung anpassen.

Eingangspegel

[Eingangseinstellungen] > [Eingangspegel]

Hier stellen Sie den Eingangspegel für Inhalte ein, die über HDMI, HDBaseT oder DisplayPort projiziert werden.

Option Funktion
Automatisch	Wechselt automatisch den Eingangspegel auf Basis des Eingangssignals.
Normal Begrenzt den	Eingangspegel auf 16 bis 235.
Erweitert Ermöglicht	den vollen Eingangspegelbereich von 0 bis 255.

• Sie können diesen Wert nur markieren, wenn die Signalart vom AV-Gerät RGB ist.
• Im Modus [Automatisch] wird der Signalpegel automatisch ausgewählt. (Manche AV-Geräte und HDBaseT-Sender werden möglicherweise nicht unterstützt.)
• Wenn der HDMI-Ausgang Ihres AV-Geräts auf [Normal] oder [Erweitert] eingestellt werden kann, empfehlen wir die Einstellung [Erweitert]. Der Bildkontrast wird verbessert und dunkle Stellen werden naturgetreuer abgebildet. In diesem Fall stellen Sie [Eingangspegel] auf [Automatisch] oder [Erweitert]. Weitere Informationen finden Sie im Benutzerhandbuch des AV-Geräts, das am Projektor angeschlossen ist.

Super-Weiß

[Eingangseinstellungen] > [Super-Weiß]

Mit dieser Einstellung werden die Weiß-Signale im HDMI-, HDBaseT- oder DisplayPort-Eingangssignal im Wertebereich von 16 bis 235 bei 100% bis 109% Helligkeit (Luminanz 235 bis 255) projiziert.

Option Funktion
Aus	Super-Weiß ist deaktiviert.Weiß-Signale mit einem Eingangspegel von 235 werden mit 100% Helligkeit projiziert. Alle Weiß-Signale mit einem Eingangswert von mehr als 235 werden ebenfalls mit 100% Helligkeit projiziert.
Ein	Eingangssignale im Wertebereich von 16 – 235 werden umgewandelt, so dass ein Eingangspegel von 255 als 109% Weiß mit 100% Helligkeit projiziert wird.

• Super-Weiß hat keine Auswirkung, wenn [Eingangspegel] auf [Erweitert] eingestellt ist.
• Setzen Sie diese Option auf [Aus], wenn die Projektion mit der Einstellung [Ein] verzerrt oder unnatürlich aussieht.
• Wenn diese Option auf [Ein] gesetzt wird, wird das gesamte Bild dunkler.

Farbraum

[Eingangseinstellungen] > [Farbraum]

Farbraum für HDMI-, HDBaseT- oder DisplayPort-Signale auswählen.

Option Funktion
Auto	Das optimale Farbformat für die Eingangssignale wird automatisch eingestellt.
RGB Der Projektor muss das Eingangssignal als ein RGB-Signal behandeln.
YCbCr	Der Projektor muss das Eingangssignal als ein Farbdifferenzsignal behandeln.

Progressiv

[Eingangseinstellungen] > [Progressiv]

Führt eine für Standbilder in filmischen Inhalten oder bewegte Bilder in Videos optimierte Progressiv-Verarbeitung aus, wenn Interlaced-HDMI-Signale zugeführt werden.

Option Funktion
Aus Die Progressiv-	Verarbeitung nicht ausführen.
Film/Auto	Geeignet für Standbilder oder typische bewegte Bilder. Führt die Progressiv-Verarbeitung für Videos oder filmische Inhalte aus.
Video 1	Geeignet für die Projektion von Videos mit hoher Bildqualität und relativ langsamen Bewegungen. Die Progressiv-Verarbeitung ist für HD-Videos optimiert.
Video 2	Geeignet für die Projektion von Videos mit schnelleren Bewegungen. Die Progressiv-Verarbeitung ist für schnell bewegte Videos optimiert.
25p/30p(PsF)	Führt Progressiv-Verarbeitung durch, die für Videos der Normen 1080 PsF/25 oder 1080 PsF/30 (25 bzw. 30 Vollbilder pro Sekunde) optimiert ist.

• Sollten sich in einem schnell bewegten Bild Störungen (z. B. Flimmern, horizontale Linien) bemerkbar machen, wählen Sie [Aus].
• Im Modus „Geteilter Bildschirm“ nicht verfügbar.

Diashow-Intervall

[Eingangseinstellungen] > [Diashow-Intervall]

Sie können Bilder, die sich auf einem USB-Stick befinden, in automatischer Abfolge projizieren.

Mit den Tasten [◀] / [ ] können Sie das Zeitintervall (1 s bis 60 min) für den Bildwechsel im Format Min.: Sek. einstellen.

• Nach dem Umschalten zu einem anderen Eingangssignal als [USB] werden laufende Diashows abgebrochen. Um abgebrochene Diashows ab dem zuletzt angezeigten Bild fortzusetzen, schalten Sie das Eingangssignal wieder auf [USB].
• Wenn Sie den Digitalzoom während einer Diashow verwenden, wird dieser deaktiviert, sobald Sie zum nächsten Bild wechseln.

Animationseffekt

[Eingangseinstellungen] > [Animationseffekt]

Hier wählen Sie die Bildübergänge für Diashows vom USB-Stick aus.

Option Funktion
Aus Bildübergänge für die Präsentation deaktivieren.
Überblenden	Das aktuelle Bild wird ausgeblendet, während das nächste Bild eingeblendet wird.
Ein-/ausblenden	Das aktuelle Bild wird ausgeblendet, bis die Leinwand schwarz ist, dann wird das nächste Bild eingeblendet.

Multiprojektion ohne PC

[Eingangseinstellungen] > [Multiprojektion ohne PC]

Hier legen Sie die Einstellungen für die Projektion von Bildern von einem USB-Stick über mehrere vernetzte Projektoren fest. Die Anleitung finden Sie unter „Multiprojektion ohne PC verwenden“ (S116).

Multiprojektion ohne PC
Moduseinstellung	Primär
Einstellung Layourmuster	2x2
Einstellung Zielprojektor
Präsentationsintervall	--:--
Animationseffekt	Aus
Zurück

Moduseinstellung

Legen Sie den Modus für die Multiprojektion ohne PC fest: Primär- oder Sekundär-Modus.

*1 Hierbei wird der USB-Stick angeschlossen, und die Bilder werden für die Projektion zu den Sekundär-Projektoren übertragen. *2 Die vom Primär-Projektor übertragenen Bilder projizieren.

Option Funktion
Aus Multiprojektion	ohne PC deaktivieren.
Primär Projektion im Primär-Modus.
Sekundär Projektion im Sekundär-Modus.

Bevor Sie den Modus festlegen, vergewissern Sie sich, dass Sie eine Kabelverbindung zum Netzwerk verwenden und dass [Netzwerk (Kabel/kabellos)] auf [Ein/Aus] oder [Ein/Ein (Pj AP)] eingestellt ist (S187).

Einstellung Layoutmuster

Hier legen Sie die Gesamtzahl der Projektoren und das Layoutmuster (S117) fest.

Option Funktion
Gesamtanzahl	Gesamtanzahl der Projektoren einschließlich aller Primär- und Sekundär-Projektoren festlegen. Zwei bis neun Projektoren können angegeben werden.
Layoutmuster	Layoutmuster auswählen. Bilder vom Primär-Projektor werden in das Layoutmuster oben links übertragen.

Einstellung Zielprojektor

IP-Adressen der im Sekundär-Modus eingestellten Projektoren eingeben.

Option Funktion
IP-Adresse	IP-Adresse der Zielprojektoren eingeben. Der Projektor im Primär-Modus ist mit [1] gekennzeichnet. Die IP-Adresse (Kabel) des Projektors unter [Netzwerkeinstellung] wird angezeigt.
Bestätigen	Projektion zu dem Sekundär-Projektor mit der entsprechenden Nummer (2 – 9) entsprechend der Angabe im Feld [IP-Adresse] übertragen.
Eingabe IP-Adresse	der Zielprojektoren bestätigen.

Präsentationsintervall

Geben Sie das Zeitintervall an, in dem die Bilder in der Diashow gewechselt werden. Geben Sie einen Zeitraum zwischen 5 Sekunden und 10 Minuten im Format „Min.: Sek.“ an. Diese Einstellung ist verfügbar, wenn der Modus auf [Primär] eingestellt ist.

Wenn Sie den Projektor während einer Diashow im Modus „Multiprojektion ohne PC“ aus- und wieder einschalten, wird die Diashow automatisch mit dem ersten Bild des Ordners fortgesetzt, aus dem zuletzt Bilder projiziert wurden.

Animationseffekt

Legen Sie die Bildübergänge für die animierte Diashow fest.

Diese Einstellung ist verfügbar, wenn der Modus auf [Primär] eingestellt ist.

Option Funktion
Aus Bildübergänge	für die Präsentation deaktivieren.
Überblenden	Das aktuelle Bild wird ausgeblendet, während das nächste Bild eingeblendet wird.
Ein-/ausblenden	Das aktuelle Bild wird ausgeblendet, bis die Leinwand schwarz ist, dann wird das nächste Bild eingeblendet.

Geteilter Bildschirm

[Eingangseinstellungen] > [Geteilter Bildschirm]

Sie können zwei Bilder, die von verbundenen Geräten zum Projektor übertragen werden, gleichzeitig nebeneinander projizieren.

Option Funktion
Aus Beendet den Modus „Geteilter Bildschirm“.
Ein Aktiviert den Modus „Geteilter Bildschirm“.
Einstellungen
	Untermenü Funktion
	Geteilter Bildschirm	Schalten Sie zwischen normaler Projektion und Projektion mit geteiltem Bildschirm um.
	Steuerungsrechte	Bild auswählen, das gesteuert werden soll. Wenn das linke Bild ausgewählt ist, wird [1] angezeigt; wenn das rechte Bild ausgewählt ist, wird [2] angezeigt.
	Links/rechts vertauschen	Wechselt die Seite, auf der das Bild projiziert wird.
	Layout	Modus 3-7 30% der Leinwandbreite wird für das linke Bild und 70% für das rechte Bild genutzt.
		Modus 5-5 50% der Leinwandbreite wird für das linke Bild und 50% für das rechte Bild genutzt.
		Modus 7-3 70% der Leinwandbreite wird für das linke Bild und 30% für das rechte Bild genutzt.

• Die Steuerung kann mit den Tasten [ ] auf der Fernbedienung zur anderen Seite umgeschaltet werden, wenn () oder () in der Mitte des Bildbereichs angezeigt wird.
• Beim Wechsel in den Modus „Geteilter Bildschirm“ werden die Signale für links und rechts und der Eingangsstatus im Eingabefenster angezeigt.

Einzelheiten zum geteilten Bildschirm finden Sie unter „Zwei Bilder nebeneinander projizieren“ (S59).

Eingangssignal - Details

[Eingangseinstellungen] > [Eingangssignal - Details]

Zeigt Details zu den Videosignalen an, die über die ausgewählte Eingangsbuchse zugeführt werden.

Dieses Menü wird für HDMI-, DisplayPort- oder HDBaseT-Eingangssignale angezeigt.

Als Formatinformationen werden Auflösung, Frequenz und Video Identification Code (VIC) angegeben.

Als Farbinformation werden das Farbformat/Unterabtastung und der Farbraum angegeben.

Als Dynamikbereich-Information werden Dynamikbereich und Tiefe angegeben. Zusätzlich werden für DisplayPort-Videosignale die DPLink-Informationen (Übertragungsrate und Anzahl der Leitungen) angegeben.

Bildeinstellung

In diesem Abschnitt werden die Einstellungen zur Bildqualität wie Helligkeit, Kontrast und Konturenschärfe beschrieben.

Menüfenster bei einem HDMI-Eingangssignal

Menü Funktion	Details
Bildmodus*	Hier wählen Sie die allgemeine Bildqualität aus, die zum projizierten Bild passt.	S141
Profil erstellen / Profil speichern	Die gewünschten Bildqualitätseinstellungen als Profile speichern.	S141
Baseline-Bildmodus	Zeigt den Bildmodus an, der dem Profil zugrunde liegt.	S141
Helligkeit* Bildhelligkeit einstellen. S141
Kontrast* Bildkontrast einstellen. S142
Konturenschärfe* Bildkonturenschärfe einstellen. S142
Gamma*	Verlust von Details in Schatten und Lichtern korrigieren.	S142
Farbeinstellung* Feinabstimmung der Bildfarben. S142
Erweiterte Einstellung* Feinabstimmung für Rauschminderung und Farbton. S143
Lampenmodus* Lampenhelligkeit auswählen. S148
Zurücksetzen	Standard-Bildeinstellungen wiederherstellen.	S149
Bildpriorität*	Auswählen, welche Seite des geteilten Bildschirms die Basis für die Bildverarbeitung sein soll.	S149

Nicht verfügbare Menüs werden grau dargestellt oder sind ausgeblendet.

* Die vorgenommenen Einstellungen werden für jede Kombination aus Eingangssignal und Bildmodus gespeichert.

Bildmodus

[Bildeinstellung] > [Bildmodus]

Hier wählen Sie die allgemeine Bildqualität aus, die zum projizierten Bild passt. Kann auch mit der IMAGE-Taste auf der Fernbedienung ausgewählt werden (S37).

Option Arten von Bildern Effekt
Standard	Computer-Bildschirme oder abgespielte Medien mit Video-Software	Insgesamt hell; weiß, mit natürlichen Farben
Präsentation	Bilder, die hauptsächlich aus Text bestehen	Insgesamt hell
Dynamisch Videos Insgesamt hell
Video Videos von Camcordern Etwas dunkel; Farben ähneln TV
Foto/sRGB	Digitalfotos von sRGB-kompatiblen Kameras	Etwas dunkel; entspricht dem sRGB-Standard
DICOM SIM	Medizinische oder andere monochrome Bilder	Entspricht dem DICOM-Standard Teil 14. Der Projektor kann jedoch nicht für Diagnosen oder ähnliche Anwendungen eingesetzt werden.
Benutzer 1 – 5	Sie können bis zu fünf Benutzerprofile für Ihre Bildqualitätseinstellungen speichern. Die gespeicherten Profile sind in dieser Einstellung als Bildmodus verfügbar.

Nicht verfügbare Menüs werden grau dargestellt oder sind ausgeblendet.

Sie können die Bildqualität in jedem Bildmodus über die folgenden Elemente einstellen: [Helligkeit], [Kontrast], [Konturenschärfe], [Gamma], [Farbeinstellung], [Erweiterte Einstellung] und [Lampenmodus].

Profil erstellen

[Bildeinstellung] > [Profil erstellen]

Hier speichern Sie die gewünschten Bildqualitätseinstellungen in bis zu fünf Benutzerprofilen.

• Die gespeicherten Einstellungen sind [Helligkeit], [Kontrast], [Konturenschärfe], [Gamma], [Farbeinstellung], [Erweiterte Einstellung] und [Lampenmodus]. - Der Name des Bildmodus, der als Grundlage für die geänderten Einstellungen diente, wird ebenfalls im Benutzerprofil gespeichert. Wenn ein Benutzerprofil als Bildmodus ausgewählt ist, wird der Bildmodus, der als Grundlage für dieses Benutzerprofil diente, im Menü als [Baseline-Bildmodus] angezeigt.

Helligkeit

[Bildeinstellung] > [Helligkeit]

Bildhelligkeit einstellen.

Kontrast

MENU > [Bildeinstellung] > [Kontrast]

Hier können Sie den Kontrast härter oder weicher einstellen.

Konturenschärfe

MENU > [Bildeinstellung] > [Konturenschärfe]

Bildkonturenschärfe einstellen.

Gamma

MENU > [Bildeinstellung] > [Gamma]

Hier korrigieren Sie Bildbereiche, die für eine gute Sichtbarkeit zu dunkel oder zu hell sind.

Für eine detailliertere Einstellung verwenden Sie „Gamma-Feinabstimmung“ (S147).

Farbeinstellung

MENU > [Bildeinstellung] > [Farbeinstellung]

Hier legen Sie Farbeinstellungen wie Farbpegel, Farbbalance und Farbtemperatur fest.

Untermenü Funktion

Farbpegel Dient zum Einstellen der Intensität von Farben.

Farbbalance Stellt die Farbbalance eines Bildes mit Lila- bzw. Grünstich ein.

Farbtemperatur Dient dem Einstellen der Farbtemperatur.

R / G / B Verstärkung Dient dem Einstellen der Intensität der einzelnen Farben.

R / G / B Versatz Dient dem Einstellen des Versatzes von jeder Farbe.

Im Bildmodus [DICOM SIM] wird die [Farbtemperatur] nicht auf numerische Werte eingestellt, sondern auf eine der folgenden fünf Voreinstellungen.

Voreinstellung 1: Priorität Helligkeit, bezogen auf DICOM-Standard Teil 14.

Voreinstellung 2: Priorität Farbton, bezogen auf DICOM-Standard Teil 14.

Voreinstellung 3: Einstellen der Farbe gemäß DICOM-Standard Teil 14.

Voreinstellung 4: Farbwiedergabe von Röntgenfilm (Klarer Film).

Voreinstellung 5: Farbwiedergabe von Röntgenfilm (Blauer Film).

Erweiterte Einstellung

[Bildeinstellung] > [Erweiterte Einstellung]

Feinabstimmung für Rauschminderung und Farbton.

Erweiterte Einstellung
Umgebungslicht	Aus
Zufallsrauschen-Unterdrückung	Aus
MPEG-Rauschunterdrückung	Aus
Dynamisches Gamma	Aus
Speicherfarbkorrektur
6-Achsen-Farbeinstellung	Aus
Gamma-Feinabstimmung
Lampensteuerung	Aus
Zurück

Umgebungslicht

Mit diesen Einstellungen minimieren Sie die Auswirkungen von Umgebungslicht auf dem Bildschirm.

Option Funktion
Aus Projiziert ein Bild ohne Korrektur.
Einstellen	Typ	Kunstlicht	Für Umgebungslicht von herkömmlichen Glühlampen oder Leuchtstofflampen dieser Farbe.
		Leuchtstoff	Für Umgebungslicht einer Tageslicht-Leuchtstofflampe.
	Pegel	N	Für normale Helligkeit des Umgebungslichts.
		H Für helles Umgebungslicht.

Beispiele für Umgebungslichtpegel-Einstellungen

Pegel Beispiel Räumlichkeit

N Projektionsraum, Bar mit Übertragung von Sportereignissen usw.

H Tagungsraum, Seminarraum usw.

[Umgebungslicht] ist verfügbar, wenn der Bildmodus auf [Foto/sRGB] eingestellt ist (S141).

Zufallsrauschen-Unterdrückung

Hier reduzieren Sie das Zufallsbildrauschen*.

* Wirksam bei Rauschen mit unregelmäßiger Frequenz oder Amplitude.

Option Funktion
Aus Deaktiviert die	Zufallsrauschen-Unterdrückung.
Niedrig Mittel Hoch	Hier können Sie eine von drei Intensitätsstufen für die Zufallsrauschen-Unterdrückung auswählen.

• Wählen Sie [Niedrig] für schnell bewegte Bilder oder [Hoch] für langsam bewegte Bilder.
• Diese Einstellung wird für die LAN- und USB-Eingänge nicht angezeigt.

MPEG-Rauschunterdrückung

MPEG-Bildrauschen* reduzieren.

* Blockrauschen ähnelt der Pixelierung und kann JPEG-Bilder und MPEG-Videos beeinträchtigen.

Option Funktion
Aus Deaktiviert die	MPEG-Rauschminderung.
Niedrig Mittel Hoch	Hier können Sie eine von drei Intensitätsstufen für die MPEG-Rauschminderung auswählen.

Diese Einstellung wird für die LAN- und USB-Eingänge nicht angezeigt.

Mosquito-Rauschunterdrückung

Zur Reduzierung von Mosquito-Bildrauschen*.

* Rauschen an den Bildrändern oder in Bereichen, in denen sich die Farben bedeutend ändern (bei JPEG-Bildern oder MPEG-Videos).

Option Funktion
Aus Deaktiviert die	Mosquito-Rauschminderung.
Niedrig Mittel Hoch	Hier können Sie eine von drei Intensitätsstufen für die Mosquito-Rauschminderung auswählen.

Diese Einstellung wird für Eingangssignale an den Anschlüssen HDMI, HDBaseT, DisplayPort, Digital PC, Analog PC-1, Analog PC-2 und Komponenten nicht angezeigt.

Dynamisches Gamma

Sie können die Abstufung heller und dunkler Bildbereiche automatisch einstellen.

Option Funktion
Aus Einstellung „Dynamisches Gamma“ deaktivieren.
Niedrig Mittel Hoch	Hier können Sie eine von drei Stufen für die Einstellung „Dynamisches Gamma“ auswählen.

Farbmessung

Hier wählen Sie den Eingangsfarbraum.

Option Funktion
Automatisch	Legt anhand der Eingangssignale den optimalen Farbraum fest (BT.709 oder BT.2020).
BT.709 Erzwingt die Anwendung des Farbraums BT.709.
BT.2020 Erzwingt die Anwendung des Farbraums BT.2020.

[Farbmessung] kann nur eingestellt werden, wenn der Bildmodus (S141) auf [Video] festgelegt ist.

Speicherfarbkorrektur

Verstärkt Hautfarben, Himmelblau und Grüntöne, so dass diese Farben stärker dem erinnerten Eindruck des Betrachters entsprechen.

Untermenü Funktion
HautfarbeHimmelblauGrün	Aus Keine	Korrektur.
	SchwachMittelStark	Gibt die Intensität der Korrektur an.

6-Achsen-Farbeinstellung

Zur Feinabstimmung der Farben RGB (Rot, Grün, Blau) und CMY (Cyan, Magenta, Gelb) in Bildern.

Option Funktion

Aus Deaktiviert die 6-Achsen-Farbeinstellung.

Einstellen

Wählen Sie mit den [▲] / [▼]-Tasten [Farbton], [Sättigung] oder [Helligkeit] aus, und nehmen Sie dann die Einstellungen mit den

[◀] / [▶]-Tasten vor.

Wenn Sie die Farbeinstellungen abgeschlossen haben, drücken Sie die OK-Taste.

Die Einstellung wird nicht auf das projizierte Menü angewandt.

Zurücksetzen Setzt alle Einstellwerte auf Null zurück.

Gamma-Feinabstimmung

Zum Einstellen der vier Gammakurven (weiß, rot, grün, blau). Rot, Grün und Blau können separat eingestellt werden. Wenn Weiß eingestellt wurde, wird die Einstellung auch auf die anderen drei Farben übertragen. Denken Sie daran, dass die vorherigen Einstellungen überschrieben werden, wenn Einstellungen an einer Farbe vorgenommen werden. Die Einstellwerte können auch mit [Speichern/Laden] gespeichert oder geladen werden. Wählen Sie mit den [▲] / [▼]-Tasten eine Farbe aus, und drücken Sie dann die OK-Taste. Wählen Sie anschließend mit den Tasten [◀] / [▶] einen Punkt auf der Gammakurve aus, und stellen Sie dann mit den Tasten [▲] / [▼] die Position des Punkts ein. Wenn die Einstellung abgeschlossen ist, drücken Sie die OK-Taste, um die Einstellung zu bestätigen.

• [Gamma-Feinabstimmung] ist in anderen Bildmodi als [DICOM SIM] verfügbar.
• Einzelheiten zur Gamma-Korrektur finden Sie unter „Gamma“ (S142).
• Verwenden Sie Eingangssignale oder ein Testmuster für die Einstellung. • Die Einstellung wird nicht auf das projizierte Menü angewandt.
• Es können bis zu fünf Einstellwerte gespeichert werden.

Lampensteuerung

Dimmt die Lampe automatisch, wenn ein Vollschwarz-Eingangssignal anliegt.

Option Funktion
Aus Keine Lampensteuerung.
Ein	Dimmt die Lampe als Reaktion auf Vollschwarz-Eingangssignale. Die normale Helligkeit wird wiederhergestellt, sobald kein Vollschwarz-Eingangssignal mehr anliegt.

• Der Projektor wechselt automatisch in den Bereitschaftsmodus, wenn die Lampe mehr als eine Stunde lang gedimmt wird (1 Std. Vollschwarz-Eingangssignal). 10 Minuten vor dem Aktivieren des Bereitschaftsmodus wird ein Countdown-Fenster angezeigt.
• Die Lampe wird nicht gedimmt, wenn kein Bild projiziert wird, wenn keine Signale anliegen, oder wenn während der Wiederherstellung der Gamma-Einstellungen Schwarz projiziert wird.
• Lampensteuerung ist bei folgenden Einstellungen nicht verfügbar:

- im Modus „Geteilter Bildschirm“

- während der Testmusterprojektion

- wenn [Lampenmodus] auf [Energie sparen 1] oder [Energie sparen 2] eingestellt ist

- wenn [Große Höhe] auf [Ein] eingestellt ist

- In den ersten 20 Minuten nach dem Einschalten des Projektors erfolgt keine Lampensteuerung.

• Alle Bildeinstellungen werden als geänderte Einstellungswerte für das aktuelle Eingangssignal und den Bildmodus gespeichert.
• Mit [Zufallsrauschen-Unterdrückung], [MPEG-Rauschunterdrückung] oder [Mosquito-Rauschunterdrückung] erscheinen die Bilder möglicherweise nicht so hoch aufgelöst.

Lampenmodus

[Bildeinstellung] > [Lampenmodus]

Eine geringere Helligkeit der Lampe senkt den Stromverbrauch und dämpft das Lüftergeräusch.

Option Funktion

Volle Leistung Projiziert Bilder mit voller Helligkeit.

Energie sparen 1 Die Helligkeit der Lampe wird herabgesetzt, um Strom zu sparen.

Energie sparen 2 Reduziert Stromverbrauch und Geräuschentwicklung noch stärker.

Zurücksetzen

[Bildeinstellung] > [Zurücksetzen]

Hier können Sie die aktuellen Bildqualitätseinstellungen auf die Werkseinstellungen zurücksetzen.

Option Funktion

OK Setzt die Bildeinstellungen zurück.

Abbrechen Bricht das Zurücksetzen der Bildeinstellungen ab.

• Wenn Sie die Einstellungen zurücksetzen, während der [Bildmodus] auf eines der Profile [Benutzer 1] bis [Benutzer 5] eingestellt ist, werden die gespeicherten Originaleinstellungen des entsprechenden Benutzerprofils wiederhergestellt.
• Nur die Einstellung für die Kombination von Eingangssignal und Bildmodus für die aktuelle Projektion wird zurückgesetzt.

Bildpriorität

[Bildeinstellung] > [Bildpriorität]

Hier legen Sie die Seite fest, deren Bildeinstellungen im Modus „Geteilter Bildschirm“ angewandt werden.

Option Funktion
Primär	Legt die aktuelle Seite mit Steuerungsrechten als [Primär] fest. Bei Bildeinstellungen, die nicht separat konfiguriert werden, gelten die Einstellungen der [Primär]-Seite für beide Seiten.
Sekundär	Nicht verfügbar, wenn die Steuerungsrechte für die [Primär]-Seite festgelegt sind. Um die Seite für die Priorität der Bildeinstellungen zu wechseln (auf links oder rechts), schalten Sie die Steuerungsrechte auf die andere Seite, und wechseln Sie von [Sekundär] auf [Primär].

• Können unabhängig konfiguriert werden: Helligkeit (S141), Kontrast (S142), Gamma (S142), Farbeinstellung (S142), Gamma-Feinabstimmung (S147)

- Einstellung [Primär] gilt auch für [Sekundär]

Bildmodus (S141), Erweiterte Einstellung außer Gamma-Feinabstimmung (S143 – S146), Lampenmodus (S148)

Installationseinstellungen

In diesem Menü können Sie das projizierte Bild auf die Leinwandgröße, die Bildtypen und die Montageposition des Projektors anpassen.

Menüfenster bei einem HDMI-Eingangssignal

Menü Funktion	Details
Positionssperre	Die Einstellungen, die im Zusammenhang mit der Montageposition vorgenommen wurden, können gesperrt werden.	S151
Bild klappen H/V	Einstellungen für die Rückprojektion, Deckenprojektion oder für beides festlegen.	S151
Bildschirmseitenverhältnis	Bildseitenverhältnis auswählen, das der verwendeten Leinwand entspricht.	S152
Zoom	Bilder, die mit dem kurzen Festwinkelobjektiv (RS-SL03WF) oder dem Ultraweitwinkel-Zoomobjektiv (RS-SL06UW) projiziert werden, auf digitale Weise verkleinern.	S152
Trapezkorrektur Art der Trapezkorrektur einstellen. S153
Digitale Bildverschiebung	Verschiebt die Position des projizierten Bildes. S154
Profi-Einstellungen	Zum Festlegen von erweiterten Installationseinstellungen.	S154
Linsen - Position	Zum Speichern von Informationen über die Objektivposition (einschließlich Scharfstellung, Zoom- und Lens-Shift-Einstellungen), um das Objektiv später wieder in diese Position zurücksetzen zu können.	S161
Bildschirmfarbe	Projektionsfarben an die Farbe der Leinwand anpassen.	S162
Testmuster	Testmuster projizieren, um die Auflösung und die Farbe der Projektion während der Montage zu überprüfen.	S162

Nicht verfügbare Menüs werden grau dargestellt oder sind ausgeblendet.

Positionssperre

[Installationseinstellungen] > [Positionssperre]

Die Einstellungen, die im Zusammenhang mit der Montageposition vorgenommen wurden, können gesperrt werden.

• Bild klappen H/V • Position speichern (unter • Profi-Einstellungen
• Bildschirmseitenverhältnis • Schmärkein Peking]
• Zoom
• Lens-Shift-Reset
• Linsenverschiebung
• Trapezkorrektur
• Digitale Bildverschiebung • Zoomeinstellung

Option Funktion
Aus Die Positionssperre wird nicht verwendet.
Ein	Sperrt die mit der Montageposition zusammenhängenden Einstellungen.

Bild klappen H/V

[Installationseinstellungen] > [Bild klappen H/V]

Hier geben Sie die Montageposition des Projektors an.

Option Funktion
Keine Für die normale Projektion ohne Umkehrung.
Deckenmontage	Wählen Sie diese Option aus, wenn der Projektor umgekehrt an der Decke montiert ist.Das projizierte Bild wird sowohl in vertikaler als auch in horizontaler Richtung gespiegelt.
Rückseite	Wählen Sie diese Option aus, wenn der Projektor für Rückprojektion eingesetzt wird.Das projizierte Bild wird in horizontaler Richtung gespiegelt.
Rück, Deckenmontage	Wählen Sie diese Option aus, wenn der Projektor unter der Decke montiert wurde und für die Rückprojektion eingesetzt wird.Das projizierte Bild wird in vertikaler Richtung gespiegelt.

• Wenn Sie den Projektor an einer Decke montieren, verwenden Sie die optionale Deckenmontagehalterung (RS-CL15) und den Deckenmontagearm (RS-CL17). Einzelheiten dazu erfahren Sie von dem Canon Call Center.
• Durch Umdrehen des Bildes werden die Einstellungen für Trapezkorrektur zurückgesetzt. In diesem Fall nehmen Sie die Einstellungen erneut vor.
• Durch das Anpassen der Einstellung [Bild klappen H/V] werden die Tastenzuordnungen am Bedienfeld des Projektors nicht verändert.

Bildschirmseitenverhältnis

[Installationseinstellungen] > [Bildschirmseitenverhältnis]

Bildseitenverhältnis auswählen, das der verwendeten Leinwand entspricht.

Option Funktion
16:10	Wählen Sie diesen Modus aus, wenn Sie eine Leinwand mit einem Bildseitenverhältnis von 16:10 verwenden.
16:9	Wählen Sie diesen Modus aus, wenn Sie eine Leinwand mit einem Bildseitenverhältnis von 16:9 verwenden.
4:3	Wählen Sie diesen Modus aus, wenn Sie eine Leinwand mit einem Bildseitenverhältnis von 4:3 verwenden.
16:9 D. Bildvers.	Wählen Sie diesen Modus aus, wenn Sie eine Leinwand mit einem Bildseitenverhältnis von 16:9 verwenden.Obwohl die Trapezkorrektur in diesem Modus nicht zur Verfügung steht, können die Bilder nach oben oder unten verschoben werden.
4:3 D. Bildvers.	Wählen Sie diesen Modus aus, wenn Sie eine Leinwand mit einem Bildseitenverhältnis von 4:3 verwenden.Obwohl die Trapezkorrektur in diesem Modus nicht zur Verfügung steht, können die Bilder nach links oder rechts verschoben werden.

• Wenn Sie das Bildschirmseitenverhältnis ändern, werden alle Einstellungen für Trapezkorrektur und digitale Bildverschiebung zurückgesetzt.
• Abhängig von der Einstellung für das Bildschirmseitenverhältnis kann automatisch unter [Bildseitenverhältnis] die Option [Automatisch] ausgewählt werden.

Zoom

[Installationseinstellungen] > [Zoom]

Wenn das kurze Festwinkelobjektiv (RS-SL03WF) oder das Ultraweitwinkel-Zoomobjektiv (RS-SL06UW) angebracht ist und das projizierte Bild nicht auf die Leinwand passt, können Sie das Bild elektronisch verkleinern. Diese Art von Zoom verringert die gesamten Bildabmessungen relativ zur Bildmitte.

Drücken Sie die [▶]-Taste auf der Fernbedienung, um Bilder verkleinert zu projizieren. Um die Bilder in voller Größe zu projizieren, drücken Sie die [▶]-Taste. Bilder können in 75 bis 100 % der Originalgröße projiziert werden.

• Die D.ZOOM-Tasten auf der Fernbedienung können nicht für diese [Zoom]-Funktion verwendet werden.
• [Zoom] ist nicht verfügbar, wenn die folgenden Funktionen verwendet werden.
• Wenn [Trapezkorrektur] auf [Trapez horizontal/vertikal] eingestellt ist
• Modus „Geteilter Bildschirm“ (S59)
• Wenn Sie nach der Eckenanpassung die [Zoom]-Funktion verwenden, werden die Einstellungen der Eckenanpassung gelöscht und die Zoom-Einstellung übernommen. Stellen Sie stattdessen den [Zoom] ein, bevor Sie die Feinabstimmung der Bildposition mit der Eckenanpassung vornehmen.
• Wenn die Bilder nach dem Einstellen der [Zoom]-Funktion noch immer über die Leinwandfläche hinausgehen, können Sie die Feinabstimmung mit der Eckenanpassung vornehmen, so dass die Bilder auf den Bildschirm passen.
• Beim Wechsel zu anderen Objektiven als dem kurzen Festwinkelobjektiv (RS-SL03WF) oder dem Ultraweitwinkel-Zoomobjektiv (RS-SL06UW) wird die Einstellung auf 100% zurückgesetzt. • Die Zoom-Funktion ist nicht verfügbar, wenn [Digital PC], [Analog PC-1] oder [Analog PC-2] ausgewählt ist.

Trapezkorrektur

[Installationseinstellungen] > [Trapezkorrektur]

Für die Trapezkorrektur sind zwei Verfahren verfügbar: die horizontale/vertikale Trapezkorrektur und die Eckenanpassung. Die Trapezkorrektur kann auch zurückgesetzt werden. Die Trapezkorrektur kann auch durch Drücken der KEYSTONE-Taste auf der Fernbedienung angewandt werden.

Untermenü Funktion
Trapez horizontal/vertikal	Horizontale/Vertikale Trapezkorrektur anwenden. Bildhöhe und -breite werden eingestellt.
Eckenanpassung	Eckenanpassung anwenden. Alle Bildecken können neu positioniert werden.
Zurücksetzen Setzt den angegebenen Trapezkorrekturwert zurück.

• Durch Zurücksetzen des Trapezwertes wird auch die Zoomeinstellung für das kurze Festwinkelobjektiv (RS-SL03WF) bzw. das Ultraweitwinkel-Zoomobjektiv (RS-SL06UW) zurückgesetzt.
• Der verfügbare Bereich für die horizontale und vertikale Trapezkorrektur kann je nach Objektiv, Zoomposition und Linsenverschiebungs-Position variieren.

Digitale Bildverschiebung

[Installationseinstellungen] > [Digitale Bildverschiebung]

Verschiebt die Position des projizierten Bildes.

Wenn das Bildschirmseitenverhältnis auf 16:9 D. Bildverschiebung eingestellt ist, können Sie die Bilder mit den [▲/ [ ]▼Tasten vertikal verschieben. Bei der Einstellung 4:3 D. Bildverschiebung können Sie die Bilder mit den [◀/ [ ]▼Tasten horizontal verschieben.

Dies kann nicht bei einem Bildschirmseitenverhältnis von 16:9, 16:10 oder 4:3 ausgewählt werden.

Profi-Einstellungen

[Installationseinstellungen] > [Profi-Einstellungen]

Zum Festlegen von erweiterten Installationseinstellungen.

Menüfenster bei angebrachtem Ultraweitwinkel-Zoomobjektiv (RS-SL06UW)

RGB-Anpassung

Hier korrigieren Sie die Position der einzelnen Farben zueinander.

Untermenü Funktion
Bildpunktverschiebung	Verwenden Sie diese Einstellung zur Feinabstimmung der Position des projizierten Bildes.
	Untermenü Funktion
	Aus Es erfolgt keine Bildpunktverschiebung.
	Einstellen	Untermenü Funktion
		Einstellen Die [↗/ [ ]▼asten dienen der vertikalen Verschiebung, die [↗/ ↗Tasten der horizontalen Verschiebung.
		Diagramm Zeigt ein Diagramm an, das die Einstellung unterstützt. Beobachten Sie das Diagramm bei der Feinabstimmung der Position.
		Zurück Bringt Sie zum vorherigen Bildschirm zurück.
Korrigiert Farben, die falsch eingestellt sind. Sie können die Registrierung von rot, grün und blau unabhängig voneinander einstellen.
Untermenü Funktion
Aus Es erfolgt keine Bildregistrierung.
Einstellen	Untermenü Funktion
	Rot / Grün / Blau	Die [​/ [ ]-​-lasten dienen der vertikalen Verschiebung, die [​/ [​]Tasten der horizontalen Verschiebung.
	Diagramm	Zeigt ein Diagramm an, das die Einstellung unterstützt.Beobachten Sie das Diagramm bei der Feinabstimmung der Position.
	Zurück	Bringt Sie zum vorherigen Bildschirm zurück.

Audio wird stumm geschaltet, während das Diagramm angezeigt wird.

Große Höhe

Hier passen Sie den Lüftermodus für den Betrieb in niedrigen oder hohen Höhenlagen (über 2.300 m) an.

Option Funktion
Aus Einstellung für	Höhenlagen unter 2.300 m.
Ein Einstellung für	Höhenlagen ab 2.300 m.

- Wenn Sie [Große Höhe] ein- bzw. ausschalten, ändert sich der [Lampenmodus] des Menüs [Bildeinstellung] automatisch wie folgt.

Große Höhe Lampenmodus
[Aus] > [Ein]	[Volle Leistung], [Energie sparen 1], [Energie sparen 2] > [Energie sparen 1]
[Ein] > [Aus]	[Volle Leistung], [Energie sparen 1], [Energie sparen 2] > [Volle Leistung]

• Der geänderte [Lampenmodus] kann im Menü manuell geändert werden.
• Eine manuelle Änderung des [Lampenmodus] kann die Lebensdauer der Lampe verkürzen.

Linsenverschiebungsmodus

Hier ändern Sie den verfügbaren Bereich der Linsenverschiebung nach Bedarf.

Option Funktion

Normal Aktiviert den normalen Bereich für die Linsenverschiebung.

Erweitert Aktiviert den erweiterten Bereich für die Linsenverschiebung.

• Wenn Sie [Erweitert] auswählen, kann die Bildqualität und die Genauigkeit der Trapezkorrektur eingeschränkt werden, je nach Umfang der Linsenverschiebung.
• Wenn Sie [Normal] auswählen, während sich das Objektiv im erweiterten Bereich (außerhalb der normalen Position) befindet, wird die Linsenverschiebung zurückgesetzt (Lens-Shift-Reset) (S161).

Randschärfe

Bei der Kuppelprojektion können Sie die Bildschärfe an den Rändern der Projektionsfläche einstellen. Diese Art der Scharfstellung kann über die Fernbedienung aktiviert und deaktiviert werden. Eine ausführliche Anleitung finden Sie unter „Randschärfe einstellen“ (S73).

Option Funktion
Aus	Deaktiviert das Scharfstellen der Bildränder per Fernbedienung.
Ein	Aktiviert das Scharfstellen der Bildränder per Fernbedienung. Um in das Einstellungsfenster zu gelangen, drücken Sie zweimal die LENS-Taste am Projektor, oder drücken Sie zweimal die FOCUS-Taste auf der Fernbedienung.
Zurücksetzen	Scharfstellung der Bildränder wird auf die Standardposition zurückgesetzt.

• Die Funktion „Randschärfe“ ist je nach angebrachtem Objektivtyp möglicherweise nicht verfügbar.
• Wenn Sie diese Funktion auf [Aus] stellen, wird nur die Anzeige des Einstellungsfensters unterdrückt. Die Einstellwerte werden beibehalten. Mit dieser Einstellung verhindern Sie das Scharfstellen der Bildränder per Fernbedienung.

Kantenüberblendung

Um bei der Projektion mit mehreren Projektoren nahtlose Übergänge zwischen den Bildern zu schaffen, können Sie die Helligkeit und die Farben der überlappenden Bildränder im Überblendungsbereich anpassen. Detaillierte Anweisungen finden Sie unter „Mit mehreren Projektoren gleichzeitig projizieren (Kantenüberblendung)“ (S110).

Option Funktion

Aus Überblendung deaktivieren.

Einstellen Zeigt das Menü zum Einstellen des Überblendungsbereichs an.

Kantenüberblendung
Seite	Breite	Startposition
Links	0	0
Rechts	0	0
Oben	0	0
Unten	0	0
Überblendungsfarbe einstellen	Aus
Schwarzwert-Einstellung	Aus
Marker	Aus
Zurücksetzen
Eckenanpassung
Zurück

Beim Einstellen des Bilds, das von der rechten Seite projiziert wird

• Mit der Einstellung werden Farb- oder Helligkeitsunterschiede im Überblendungsbereich möglicherweise nicht beseitigt.
• Für optimale Ergebnisse bei der Kantenüberblendung verwenden Sie alle Projektoren im selben Bildmodus, und nehmen Sie folgende Einstellungen vor.

(1) Helligkeit, Kontrast, R/G/B-Verstärkung und R/G/B-Versatz, Schwarzwert, Überblendungsfarbe, Farbtemperatur, Farbpegel, Farbbalance, Schärfe und Gamma (S142) (2) Farbanpassung mit 6-Achsen-Farbeinstellung (S146) (3) Gamma-Anpassung über Gamma-Feinabstimmung (S147) (4) Eckenanpassung mit Trapezkorrektur (S153)

Untermenü Funktion
Seite	Links /Rechts /Oben /Richtung des Überblendungsbereichs einstellen.Unten
	Breite Gibt die Breite zwischen Start- und Endmarkern an.
	Startposition Verschiebt die Position des Startmarkers.Ein zu großer Überblendungsbereich kann dazu führen, dass Dialogfelder für Eingangssignale oder andere Oberflächenelemente abgedeckt werden. In diesem Fall schalten Sie die Kantenüberblendung vorübergehend auf [Aus], und überprüfen Sie die Anzeige.Obwohl der Startmarker normalerweise an der Bildkante ausgerichtet wird, kann er auch in Richtung Bildmitte eingestellt werden. In diesem Fall liegt der schwarze Überblendungsbereich außerhalb des Startmarkers.
Überblendungsfarbe einstellen	Unerwünschte Farben oder Farbunterschiede im Überblendungsbereich korrigieren.
	Untermenü Funktion
	Aus	Die Farben überblendeter Bilder werden nicht eingestellt.
	Einstellen	Unerwünschte Farben oder Farbunterschiede im Überblendungsbereich korrigieren.Option FunktionWeißUm unerwünschte Farben oder Farbunterschiede im Überblendungsbereich zu korrigieren, werden Rot, Grün und Blau gleichzeitig eingestellt.Rot / Grün /BlauUm unerwünschte Farben oder Farbunterschiede im Überblendungsbereich zu korrigieren, werden Rot, Grün und Blau einzeln eingestellt.
Schwarzwert-Einstellung	Da das Schwarz im Überblendungsbereich heller ist als in anderen Bereichen, können Sie den Schwarzwert außerhalb des Überblendungsbereichs so anpassen, dass der Helligkeitsunterschied weniger auffällig ist. Position des Endmarkers (versteckt) Linkes Bild A-Bereich: Schwarzwert kann nicht eingestellt werden. B-Bereich: Einen anderen Schwarzwert als im D-Bereich einstellen. C-Bereich: Den Schwarzwert so einstellen, dass ein weicher Übergang zu den Schwarzwerten des B- und D-Bereichs entsteht. dungsbereich C- bis A-Bereiche (Standard: 0)
	Untermenü Funktion
	Aus Der Schwarzwert wird nicht eingestellt.
	Bereich	Stellen Sie die C- bis A-Bereiche so ein, dass die Übergänge des Überblendungsbereichs fließend sind.
		Option Funktion
		Seite Zur Einstellung der Richtung Links / Rechts / Oben / Unten auswählen.
		A-Breite / B-Breite / C-Breite Breite der A- bis C-Bereiche einstellen.
	Schwarzwert	Stellen Sie die Helligkeit des Schwarzwerts und die Farbe der B- und D-Bereiche ein.
		Option Funktion
		B/D-Bereich Grundfarbe Helligkeit des Schwarzwerts der B- und D-Bereiche einstellen.
		B/D-Bereich rot / grün / blau Rot-, Grün- und Blau-Komponenten der Schwarzwerte für die B/D-Bereiche individuelleinstellen.

Untermenü Funktion
Marker	Marker des Überblendungsbereichs anzeigen.
	Option Funktion
	Aus Marker des Überblendungsbereichs ausblenden.
	Ein Marker des Überblendungsbereichs anzeigen. Der Startmarker ist rot und der Endmarker grün.
Zurücksetzen Setzt die Marker-Einstellungen zurück.
Eckenanpassung	Bildverzeichnung korrigieren durch Ausrichten der Ecken des Überblendungsbereichs am Bild des Referenzprojektors. Für die Ausrichtung der Multiprojektion richten Sie die Ecken am Überblendungsbereich des Projektors (bereits eingestellt) aus, der die Grundlage bildet.EinzustellenÜberblendungsbereich
	Links, Richtung des Überblendungsbereichs einstellen.Rechts, Wenn Sie die Position der Ecken im ausgewähltenOben, Bereich ändern, wird das gesamte Bild an dieUnten Einstellung angepasst.[6-62]Seiten, bei denen die Breite der Kantenüberblendung auf 12 oder mehr eingestellt ist, können angepasst werden, wenn [Trapezkorrektur] auf [Eckenanpassung] und das Bildseitenverhältnis auf [16:10] eingestellt ist.Um die Einstellung zurückzusetzen, verwenden Sie [Trapezkorrektur] (S153).

Linsen - Position

[Installationseinstellungen] > [Linsen - Position]

Der Projektor kann Informationen über die Objektivposition speichern. Es können bis zu drei Datensätze mit Objektivinformationen (einschließlich Schärfe, Zoom und Linsenverschiebung) gespeichert werden, um das Objektiv später durch Abrufen dieser Daten wieder in dieselbe Position zu bringen.

Untermenü Funktion
Position 1 – 3 laden	Stellt das Objektiv auf die Position ein, die mit Position 1 – 3 speichern gespeichert wurde.
Position 1 – 3 speichern	Speichert die Objektivposition unter Position 1 – 3 speichern.
Lens-Shift-Reset	Bringt das Objektiv wieder in die voreingestellte Position.[x3KT]Die voreingestellte Position ist je nach Objektivtyp unterschiedlich.Die voreingestellte Position ändert sich auch, wenn die Ausrichtung des Projektors geändert wird, z. B. durch die Einstellung für die Deckenmontage. Beispiel: [+50%, 0%] > [-50%, 0%]

• Um die gespeicherte Position abzusichern, stellen Sie [Positionssperre] (S151) auf [Ein].
• Die Werte der folgenden Einstellungen werden zusätzlich zu den Positionsdaten des Objektivs gespeichert (einschließlich Fokus-, Zoom- und Linsenverschiebungs-Einstellungen):
• Trapez horizontal/vertikal / Eckenanpassung
• Bildschirmfarbe
• Digitale Bildverschiebung
• Bildschirmseitenverhältnis
• Zoom
• [Position laden] ist erst dann verfügbar, wenn Sie die Funktion [Position speichern] bereits angewandt haben.
• Die ursprüngliche Objektivposition variiert je nach verwendetem Objektivtyp.
• Beim Wiederherstellen von gespeicherten Objektivpositionen kann die neue Position der projizierten Bilder von der gespeicherten Position geringfügig abweichen.
• Wenn Sie die Bildgröße etwas kleiner festlegen als die Größe der Projektionsfläche (Bildbereich), können Sie zwischen mehreren Objektivpositionen wechseln, ohne dass das Bild über den Rand der Projektionsfläche hinausgeht.
• Falls eine genaue Positionierung erforderlich ist, nehmen Sie eine Feineinstellung mit den Funktionen für Linsenverschiebung, Zoom und Schärfe vor.

Bildschirmfarbe

[Installationseinstellungen] > [Bildschirmfarbe]

Sie können die Farbeigenschaften der projizierten Bilder entsprechend der Farbe der Projektionsleinwand einstellen.

Untermenü Funktion
Normal	Wählen Sie diese Einstellung, wenn eine Standard-Projektionsleinwand verwendet wird. Die Bilder werden in einer Helligkeit projiziert, die mit Tageslicht vergleichbar ist.
Grüntafel	Wählen Sie diese Einstellung, wenn eine dunkelgrüne Fläche (z. B. eine Tafel) als Projektionsfläche verwendet wird. Auf der Tafel wird eine mit [Normal] vergleichbare Farbqualität erzielt.
Einstellen Zur Feina	bstimmung von Rot, Grün und Blau.

Testmuster

[Installationseinstellungen] > [Testmuster]

Sie können auch ohne Eingangssignal ein Testmuster projizieren (S109), um die Auflösung, die Farbe und andere Details zu überprüfen. Ist auch über die TEST PATTERN-Taste auf der Fernbedienung verfügbar.

Option Funktion
Aus Testmuster-Anzeige	deaktivieren.
Ein Testmuster-Anzeige	aktivieren.

• Während ein Testmuster angezeigt wird, können Sie mit den [ ]/ [ ]-Tasten zu anderen Testmustern wechseln. Wenn Mustervariationen verfügbar sind, können Sie außerdem mit den Tasten [ ]/ [ ] zu anderen Mustervariationen wechseln.
• Das Menü „Testmuster“ wird nach einer Weile nicht mehr angezeigt, aber Sie können es erneut anzeigen, indem Sie die Tasten [▲/ [ ] ▼rücken.

Systemeinstellungen

Hier können Sie Einstellungen für Projektor- und Fernbedienung, Signalton und andere Details nach dem Starten, im Bereitschaftsmodus und in anderen Situationen anpassen.

Menüfenster bei einem HDMI-Eingangssignal

Menü Funktion	Details
Benutzerbildschirm-Einst.	Benutzerbildschirme anpassen, die beim Starten, bei fehlendem Eingangssignal und in anderen Situationen angezeigt werden.	S164
Am Bildschirm	Hier können Sie die Anzeigeposition einstellen und festlegen, ob Menüs, Hilfeinformationen sowie Warn- und Vorsichtssymbole ein- oder ausgeblendet werden sollen.	S165
Fernbedienung/ Bedienfeld	Legt Einstellungen für den Betrieb der Fernbedienung und der Projektortasten fest.	S168
Audio in-Anschluss-Auswahl	Wählen Sie die Audio-Eingangsbuchse aus. S171
HDBaseT-Signalqualität	Zeigt die Qualität des Videosignals am HDBaseT-Eingang an.	S171
Extron XTP	Mit Extron XTP-Geräten verbinden, wenn Sie über HDBaseT mit einem Netzwerk verbunden sind.	S172
Serielle Kommunikation	Zeigt die Einstellungswerte für die serielle Kommunikation an.	S172
Stromversorgungs-einstellungen	Hiermit legen Sie fest, wie die Energie beim Starten, in Bereitschaft und bei fehlendem Eingangssignal verwaltet wird.	S172
Bewegungsunschärfe-Unterdrk.	Bewegungsunschärfe ist ein Verwischungseffekt, der bei der Video-Wiedergabe auftritt. Mit der Bewegungsunschärfe-Unterdrückung wird dieser Effekt abgeschwächt.	S174
Sprache	Sie können auswählen, in welcher Sprache die Menüs angezeigt werden.	S175
Sonstige Einstellungen	Passwort festlegen, Zähler für Lampen- und Luftfilterwechsel zurücksetzen und andere Einstellungen und Informationen aufrufen.	S176

Nicht verfügbare Menüs werden grau dargestellt oder sind ausgeblendet.

Benutzerbildschirm-Einst.

[Systemeinstellungen] > [Benutzerbildschirm-Einst.]

Hier können Sie Logos erfassen und Anzeigeeinstellungen für Logos festlegen.

Benutzerbildschirm-Einst.
Logo-Aufzeichnung
Logoposition	Mitte
Kein Signalbildschirm	Blau
Bildschirm wenn leer	Schwarz
Projektor ein	Canon-Logo
Zurück

Logo-Aufzeichnung

Registriert das aktuelle Bild als Benutzerlogo. Registrierte Benutzerlogos können angezeigt werden, wenn kein Signal empfangen wird, wenn die BLANK-Taste gedrückt wird, oder als Startbild.

Option Funktion
OK	Zeigen Sie das Bild an, das als Logo registriert werden soll.Wählen Sie mit dem roten Begrenzungsrahmen den Teil des Bildes aus, der als Logo gespeichert werden soll, und drücken Sie dann die OK-Taste. Der Bildteil innerhalb des Rahmens ist jetzt registriert.
Abbrechen Bricht	die Logo-Registrierung ab.

Nur Bilder mit einem Seitenverhältnis von 16:10 können als Benutzerlogos registriert werden.

Logoposition

Hier geben Sie die Position der registrierten Benutzerlogos an.

Sobald ein Logo registriert ist, können Sie die Position angeben. Wählen Sie eine der Positionen Oben links, Oben rechts, Mitte, Unten links oder Unten rechts aus.

Kein Signalbildschirm

Hier wählen Sie das Bild aus, das angezeigt wird, wenn keine Eingangssignale empfangen werden.

Option Funktion

Schwarz Die Leinwand ist vollkommen schwarz.

Blau Die Leinwand ist vollkommen blau.

Benutzerlogo Das Benutzerlogo wird projiziert.

Bildschirm wenn leer

Hier wählen Sie das Bild aus, das projiziert wird, wenn das Projektionsbild vorübergehend mit der BLANK-Taste auf der Fernbedienung ausgeblendet wird.

Option Funktion

Schwarz Die Leinwand ist vollkommen schwarz.

Blau Die Leinwand ist vollkommen blau.

Benutzerlogo Das Benutzerlogo wird projiziert.

Projektor ein

Hier wählen Sie das Logo aus, das nach dem Starten auf die Leinwand projiziert wird, bis das Eingangssignal projiziert werden kann.

Option Funktion
Überspringen Ein	schwarzes Bild wird projiziert.
Canon-Logo Zeigt	das zuvor ab Werk eingestellte Canon-Logo an.
Benutzerlogo Das	Benutzerlogo wird projiziert.

Am Bildschirm

[Systemeinstellungen] > [Am Bildschirm]

Hier legen Sie die Anzeigewerte für Bildschirmmenüs, Hilfeinformationen und Symbole für Warnungen und Vorsichtsmaßnahmen fest.

Am Bildschirm
Menüposition	Mitte
Menü-Anzeigedauer	Normal
Anleitung	Ein
Eingangsstatus anzeigen	Ein
NMPJ-Standby-Führungsanzeige	Aus
Geteilter Bildschirm ID-Anzeige	Ein
Lampen-Warnanzeige	Ein
Luftfilter-Warnanzeige	Ein
Warnanzeige Überhitzung	Aus
Zurück

Menüposition

Zum Verschieben der Menüanzeige in eine andere Position.

Wählen Sie eine der Positionen Oben links, Oben rechts, Mitte, Unten links oder Unten rechts aus.

Bei Verwendung der Kantenüberblendung ist nur [Mitte] verfügbar. Die anderen Anzeigepositionen sind grau dargestellt und nicht verfügbar.

Menü-Anzeigedauer

Zum Verlängern der Menüanzeige von der Standarddauer von 10 oder 30 Sekunden auf 3 Minuten.

Option Funktion
Normal Das Menü	wird 10 oder 30 Sekunden lang angezeigt.
Verlängert Das Menü	wird 3 Minuten lang angezeigt.

Folgende Anzeigezeiten werden ebenfalls geändert.

Element [Normal]		[Verlängert]
- Menüfenster- Kantenüberblendung / Eckenanpassung (S157)	30 Sekunden 3	Minuten
- Eingang (S46)- Trapezkorrektur (S105)- Rückstellen Trapezkorrektur (S108)- Scharfeinstellung (S47)- Zoom (S47)- Linsenverschiebung (S71)- Lens-Shift-Reset (S73)- Digitale Bildverschiebung (S154)- Digitale Bildverschiebung-Rückstellen- Bildseitenverhältnis (S132)- Bildmodus (S141)- Lautstärke (S33, S38)- Gamma (S142)- Lampenmodus (S148)	10 Sekunden 3	Minuten

Anleitung

Zeigt das Anleitungsfenster an.

Option Funktion

Aus Blendet das Anleitungsfenster aus.

Ein Zeigt das Anleitungsfenster an.

Das Anleitungsfenster wird bei folgenden Gelegenheiten gezeigt.

• Wenn kein Eingangssignal erkannt wird.
• Wenn im [BLANK]-, [FREEZE]- oder [D.ZOOM]-Modus eine ungültige Taste gedrückt wird (S37).
• Wenn die Positionssperre (S151) auf [Ein] gesetzt ist und mit dieser Funktion gesperrte Tasten gedrückt werden.
• Wenn der Projektor bereits eingeschaltet ist und die POWER -Taste gedrückt wird.

Eingangsstatus anzeigen

Hier geben Sie an, ob der Signalstatus angezeigt werden soll, wenn kein Signal anliegt oder wenn gerade Signaleinstellungen vorgenommen werden.

Option Funktion

Aus Der Eingangsstatus wird nicht angezeigt.

Ein Der Eingangsstatus wird angezeigt.

NMPJ-Standby-Führungsanzeige

Geben Sie an, ob beim Warten auf NMPJ-Verbindungen eine Meldung angezeigt werden soll.

Option Funktion
Aus	Im Bereitschaftsmodus der NMPJ-Verbindung wird keine Meldung angezeigt.
Ein	Im Bereitschaftsmodus der NMPJ-Verbindung wird eine Meldung angezeigt.

Geteilter Bildschirm ID-Anzeige

Hier geben Sie an, ob die Zahl (1 oder 2), mit der die Bildschirme im Modus „Geteilter Bildschirm“ gekennzeichnet sind, angezeigt werden soll. Beachten Sie bitte Folgendes: Selbst wenn Sie [Aus] wählen, wird die Seite, die über die Steuerungsrechte verfügt, in der Ecke mit einem Marker gekennzeichnet.

Option Funktion

Aus Bildschirm-ID wird ausgeblendet.

Ein Bildschirm-ID wird angezeigt.

Lampen-Warnanzeige

Hier legen Sie fest, ob nach einer bestimmten Nutzungsdauer der Lampe ein Hinweis auf den Lampenwechsel angezeigt wird.

Option Funktion
Aus	Der Hinweis zum Bereitlegen der Lampe und die Lampen-Warnanzeige werden nicht angezeigt.
Ein	Der Hinweis zum Bereitlegen der Lampe und die Lampen-Warnanzeige werden angezeigt.

• Wenn der Zeitpunkt zum Lampenwechsel erreicht ist, blinkt die [LIGHT]-Anzeige am Projektor. Näheres dazu erfahren Sie unter „LED-Anzeigen und Betriebsstatus“ (S35).
• Wenn Sie die Warnanzeige auf [Aus] stellen, wird weder der Hinweis zum Bereitlegen der Ersatzlampe noch der Hinweis auf den Lampenwechsel angezeigt. Um den Zeitpunkt zum Lampenwechsel zu ermitteln, überprüfen Sie den Lampenzähler (S183). • Die Lampen neigen eher zum Bruch, wenn der Zeitpunkt zum Lampenwechsel bereits überschritten ist. Wechseln Sie die Lampe so schnell wie möglich gegen eine neue aus.

Luftfilter-Warnanzeige

Es kann eingestellt werden, dass eine Meldung als Hinweis auf eine nötige Reinigung des Filters angezeigt wird.

Option Funktion

Aus Die Luftfilter-Warnanzeige wird nicht angezeigt.

Ein Die Luftfilter-Warnanzeige wird angezeigt.

Wenn Sie [Luftfilter-Warnanzeige] auf [Aus] stellen, wird der Warnhinweis zur Reinigung des Luftfilters deaktiviert. Wir empfehlen, den Luftfilterzähler (S183) gelegentlich zu überprüfen, um festzustellen, wann der Filter ausgetauscht werden muss.

Warnanzeige Überhitzung

Hier geben Sie an, ob das Symbol der Warnung für hohe Temperatur angezeigt wird, wenn die Temperatur im Innern des Projektors ansteigt und das Risiko einer Überhitzung besteht.

Option Funktion

Aus: Das Symbol der Warnung für hohe Temperatur wird nicht angezeigt.

Ein: Das Symbol der Warnung für hohe Temperatur wird angezeigt.

Fernbedienung/Bedienfeld

[Systemeinstellungen] > [Fernbedienung/Bedienfeld]

Hier legen Sie fest, wie die Tasten auf der Fernbedienung und am Bedienfeld des Projektors bei Betätigung reagieren.

Fernbedienung/Bedienfeld
Signalton	Ein
Tastenwiederholung	Ein
Tastensperre	Aus
IR-Receiver-Einstellungen	Alle
Fernsteuerungskanal	Unabhängig
[INPUT A-C]-Tasteneinstell.
Einstellungen [Fn]-Taste	Deaktivieren
Zurück

Signalton

Sie können wählen, ob ein Signalton beim Bedienen des Projektors erklingen soll.

Option Funktion

Aus: Deaktiviert den Signalton.

Ein: Aktiviert den Signalton.

Der Signalton wird nicht ausgegeben, wenn Sie den Ton des Projektors mit der MUTE-Taste auf der Fernbedienung stumm schalten.

Tastenwiederholung

Mit dieser Funktion können Sie Tasten auf dem Projektor oder auf der Fernbedienung einfach gedrückt halten, anstatt die Taste mehrmals zu drücken.

Option Funktion

Aus Die Tastenwiederholung ist nicht aktiviert.

Ein Die Tastenwiederholung ist aktiviert.

Tastensperre

Mit dieser Funktion sperren Sie die Tastatur des Projektors bzw. der Fernbedienung (drahtlos), um die Bedienung zu verhindern.

Option Funktion
Aus	Deaktiviert die Tastensperre. Die Bedienung ist über den Projektor und auf der Fernbedienung möglich.
Hauptgerät	Die Bedienung über den Projektor ist nicht möglich.Benutzen Sie die Fernbedienung.
Fernbedienung (IR)	Deaktiviert die Funktionen der Infrarot-Fernbedienung (S40).Verwenden Sie die Tasten am Projektor.Alternativ können Sie die optionale Fernbedienung (RS-RC05) verwenden, die über ein Kabel am Projektor angeschlossen wird.

Tastensperre aufheben

Schalten Sie den Projektor aus und ziehen Sie das Netzkabel ab. Halten Sie die OK-Taste am Projektor gedrückt, und stecken Sie den Netzstecker in die Steckdose. Die OK-Taste bleibt dabei weiterhin gedrückt. Nach kurzer Zeit ertönt ein Signal, und die Fernbedienungen sind wieder entsperrt.

Wenn Sie diese Einstellung über das Bedienfeld des Projektors aufrufen, ist [Hauptgerät] nicht verfügbar. Ebenso ist [Fernbedienung (IR)] nicht verfügbar, wenn Sie die Einstellung über die Fernbedienung aufrufen.

IR-Receiver-Einstellungen

Hier wählen Sie den Infrarot-Empfänger des Projektors aus.

Option Funktion
Alle	Sowohl der vordere als auch der hintere Empfänger am Projektor werden verwendet.
Vorne Der vordere	Empfänger am Projektor wird verwendet.
Rückseite Der hintere	Empfänger am Projektor wird verwendet.

Fernsteuerungskanal

Sie können für maximal vier Projektoren separate Kanäle einstellen, sodass Sie mit einer Fernbedienung die einzelnen Projektoren unabhängig voneinander bedienen können.

Projektorkanal auswählen

Wenn eine Kabelfernbedienung verwendet wird, brauchen Sie keinen Fernbedienungskanal einzustellen.

Option Funktion
Ch1	Wählen Sie den Fernbedienungskanal, der mit diesem Projektor verwendet wird.
Ch2
Ch3
Ch4
Unabhängig	Kann mit einer Fernbedienung bedient werden, die auf einen beliebigen Kanal eingestellt ist.

Kanal auf der Fernbedienung auswählen

Wenn Sie den Kanal des Projektors im Menü umgestellt haben, denken Sie daran, auch den Kanal der Fernbedienung entsprechend zu ändern.

Ch1	Halten Sie die Ch-Taste und die [1]-Taste zusammen drei Sekunden lang gedrückt.
Ch2	Halten Sie die Ch-Taste und die [2]-Taste zusammen drei Sekunden lang gedrückt.
Ch3	Halten Sie die Ch-Taste und die [3]-Taste zusammen drei Sekunden lang gedrückt.
Ch4	Halten Sie die Ch-Taste und die [4]-Taste zusammen drei Sekunden lang gedrückt.
Unabhängig	Halten Sie die Ch-Taste und die [0]-Taste zusammen drei Sekunden lang gedrückt.

[INPUT A-C]-Tasteneinstell.

Hier wählen Sie die Eingangssignale aus, die den INPUT A-C-Tasten der Fernbedienung zugewiesen werden sollen. Dies ermöglicht die direkte Auswahl der Eingangssignale.

Option Funktion
INPUT A	Wählen Sie für die Zuweisung der Eingangssignale aus den folgenden Optionen: [Deaktivieren], [HDMI], [DisplayPort], [Digital PC], [Analog PC-1], [Analog PC-2], [Komponenten], [HDBaseT], [LAN] oder [USB].
INPUT B
INPUT C

Einstellungen [Fn]-Taste

Sie können eine Funktion auswählen, die Sie der Fn-Taste auf der Fernbedienung zuweisen.

Option Funktion
Deaktivieren	Deaktiviert die Funktionszuweisung für die Fn-Taste auf der Fernbedienung.
Geteilter Bildschirm	Ermöglicht das Umschalten in den Modus „Geteilter Bildschirm“ mit der Fn-Taste auf der Fernbedienung.

Wählen Sie eine Funktion aus, die Sie der Fn-Taste auf der Fernbedienung zuweisen.

Audio in-Anschluss-Auswahl

[Systemeinstellungen] > [Audio in-Anschluss-Auswahl]

Wählen Sie den Anschluss für den Audioeingang zur Verwendung mit verschiedenen Eingangssignalen.

Untermenü Funktion
HDMI	Wählen Sie die Audio-Eingangsbuchse aus.
DisplayPort	Option Funktion
Digital PC	Aus Es wird kein Audiosignal ausgegeben.
Analog PC-1	Audio in	Die Audiosignale von AUDIO IN werden ausgegeben.
Analog PC-2	HDMI	Die Audiosignale von HDMI werden ausgegeben.
Komponenten	HDBaseT	Die Audiosignale von HDBaseT werden ausgegeben.
HDBaseT
LAN	DisplayPort	Die Audiosignale von DisplayPort werden ausgegeben.
USB	LAN	Die Audiosignale von LAN werden ausgegeben. Das Audiosignal wird von der NMPJ-Anwendung übertragen.

HDBaseT-Signalqualität

[Systemeinstellungen] > [HDBaseT-Signalqualität]

Zeigt die Qualität des Videosignals am HDBaseT-Eingang an. Das empfangene HDBaseT-Eingangssignalwert wird durch eine weiße Linie angezeigt.

Hoch Angezeigt durch den grünen Bereich. Diese Signalqualität wird empfohlen.
Mittel	Angezeigt durch den gelben Bereich. Die Signalqualität schwankt. Überprüfen Sie das Kabel.
Niedrig	Angezeigt durch den roten Bereich. Das Signal ist nicht brauchbar. Kabelanschluss instand setzen oder Kabel auswechseln.

Die Kabel dürfen nicht aufgewickelt oder gebündelt werden.

Extron XTP

[Systemeinstellungen] > [Extron XTP]

Hier geben Sie an, ob eine Verbindung zu Extron XTP-Sendern hergestellt werden soll, wenn eine Verbindung über HDBaseT besteht.

Untermenü Funktion
Aus Keine Verbindung zu	XTP-Geräten herstellen.
Ein Verbindung zu XTP-Geräten herstellen.

Serielle Kommunikation

[Systemeinstellungen] > [Serielle Kommunikation]

Hier wählen Sie die Anschlüsse für die serielle Kommunikation aus. Sie können hier auch die Einstellungen für den ausgewählten Anschluss für die serielle Kommunikation überprüfen.

Untermenü Funktion
Dienstport Service-Port (CONTROL) wird verwendet.
HDBaseT HDBaseT-Anschluss wird verwendet.
Detail	Option Funktion
	Baudrate Modulationsrate in Bit/s.
	Datenbits Anzahl der Bits in Daten.
	Parität Anzahl der Paritätsbits.
	Stoppbit Anzahl der Bits, die das Ende der Datenbits markieren. Wählen Sie 1 oder 2.

Stromversorgungseinstellungen

[Systemeinstellungen] > [Stromversorgungseinstellungen]

Hiermit legen Sie fest, wie die Energie beim Starten, in Bereitschaft und bei fehlendem Eingangssignal verwaltet wird.

Stromversorgungseinstellungen
Bereitschaftsstromeinstellung	Energiesparmodus
Energieverwaltungsmodus	Lichtquelle aus
Energieverwaltung Dauer	5 Min.
Direkteinschaltung	Ein
Zurück

Bereitschaftsstromeinstellung

Mit dieser Funktion legen Sie den Betriebsstatus der Netzwerkfunktionen im Bereitschaftsmodus fest.

Option Funktion
Normal	Alle Netzwerkfunktionen sind verfügbar, sofern sie aktiviert sind, einschließlich Web-Bildschirm und PJLink.
Energiesparmodus	Alle Funktionen sind deaktiviert, mit Ausnahme einiger kabelgebundener LAN-Funktionen (z. B. Betrieb über ein Netzwerk).

• [Bereitschaftsstromeinstellung] wird auf [Normal] eingestellt und kann nicht geändert werden, wenn die Zeitplanung aktiviert ist (S179).
• [Bereitschaftsstromeinstellung] wird auf [Normal] eingestellt und kann nicht geändert werden, wenn das WLAN aktiviert ist (S187).
• [Bereitschaftsstromeinstellung] wird auf [Normal] eingestellt und kann nicht geändert werden, wenn die IPsec-Funktion aktiviert ist (S219).

Energieverwaltungsmodus

Mit dieser Funktion können Sie die Lichtquelle ausschalten oder in den Bereitschaftsmodus wechseln, wenn kein Eingangssignal vorhanden ist. Die Lichtquelle bzw. das Gerät wird nach einer gewissen Zeit ausgeschaltet, wenn die Fernbedienung oder der Projektor nicht betätigt wird.

Option Funktion

Deaktiviert Energieverwaltungsmodus deaktivieren.

Lichtquelle aus Schaltet nur die Lichtquelle aus.

Bereitschaft Schaltet den Projektor aus und setzt ihn in Bereitschaft.

• Die Projektion wird fortgesetzt, sobald das gleiche Eingangssignal wieder anliegt, wenn Fernbedienung oder Projektor bedient werden oder wenn Benutzerbefehle zum Projektor gesendet werden.
• Nachdem der Projektor in den Bereitschaftsmodus versetzt wurde, sind zum Fortsetzen der Projektion die gleichen Schritte erforderlich wie beim normalen Einschalten des Projektors.
• Wenn [Deaktiviert] eingestellt ist, steht [Direkteinschaltung] nicht zur Verfügung.

Energieverwaltung Dauer

Gibt an, wie viel Zeit vergehen muss, bevor die Lichtquelle erlischt oder der Projektor in den Bereitschaftsmodus wechselt (abhängig von der Einstellung unter [Energieverwaltungsmodus]).

Option Funktion
5 Min. bis60 Min.	Nach 30 Sekunden ohne Eingangssignal (Projektor inaktiv) wird eine Countdown-Anzeige des gewählten Zeitraums eingeblendet.

• Wenn die Bedingungen für den Start des Countdowns erfüllt sind, während Sie das Projektionsbild ausblenden, wird der Ausblendevorgang abgebrochen.
• Sobald der Countdown beginnt, wird kein Ton mehr wiedergegeben.

Direkteinschaltung

Sie können den Projektor ohne Drücken der POWER-Taste einschalten, indem Sie das Netzkabel anschließen.

Option Funktion
Aus	Die POWER-Taste muss gedrückt werden, um den Projektoreinzuschalten.
Ein	Sie können den Projektoreinschalten, indem Sie nur das Netzkabelanschließen.

• Achten Sie vor dem Aktivieren der Direkteinschaltung darauf, dass [Energieverwaltungsmodus] nicht auf [Deaktiviert] eingestellt ist. Wenn [Deaktiviert] eingestellt ist, steht [Direkteinschaltung] nicht zur Verfügung.
• Warten Sie mindestens fünf Minuten nach dem Ausschalten des Projektors, bevor Sie ihn erneut einschalten. Wenn Sie den Projektor direkt nach dem Ausschalten wieder einschalten, kann sich die Lebensdauer der Lampe verkürzen.
• Der Projektor ist auch mit einer Direktabschaltung ausgerüstet. Das heißt, am Projektor entstehen auch dann keine Schäden, wenn der Stecker während der Projektion aus der Steckdose gezogen wird, ohne das Gerät vorher mit der POWER-Taste auszuschalten. Möglicherweise sind bestimmte Einstellungen noch nicht gespeichert, die direkt vor dem Abziehen des Steckers vorgenommen wurden.

Bewegungsunschärfe-Unterdrückung

[Systemeinstellungen] > [Bewegungsunschärfe-Unterdrückung]

Bewegungsunschärfe ist ein Verwischungseffekt, der bei der Video-Wiedergabe auftritt. Mit der Bewegungsunschärfe-Unterdrückung wird dieser Effekt abgeschwächt.

Option Funktion
Aus Es erfolgt keine Bewegungsunschärfe-Unterdrückung.
Schwach	Reduziert die Bewegungsunschärfe bei schnell bewegten Bildern. Beachten Sie, dass Bilder etwas dunkler erscheinen können und Flackern auftreten kann.
Stark	Reduziert die Bewegungsunschärfe bei Bildern, die sich schneller bewegen als mit [Schwach]. Beachten Sie, dass Bilder dunkler erscheinen können und Flackern auftreten kann.

• Wenn die Einstellung des Projektors auf [Stark] oder [Schwach] störendes Flimmern verursacht, wählen Sie die Einstellung [Aus].
• Im Bildmodus [DICOM SIM] ist [Bewegungsunschärfe-Unterdrückung] nicht verfügbar. Das Menü ist grau dargestellt (abgeblendet).
• Die Bewegungsunschärfe-Unterdrückung ist nicht verfügbar, wenn [Lampenmodus] auf [Energie sparen 2] eingestellt ist.

Sprache

[Systemeinstellungen] > [Sprache]

Anzeigesprache für Menüs auswählen.

Sprache
EnglishEnglisch Russisch Tschechisch	Русский	Čeština
DeutschDeutsch Niederländisch Dänisch	Nederlands	Dansk
FrançaisFranzösisch Finnisch	Suomi	إنجليزی
ItalianoItalienisch Norwegisch	NorskVereinfachtes Chinesisch	中文简体
EspañolSpanisch Türkisch Traditionelles Chinesisch	Türkçe	中文繁體
PortuguêsPortugiesisch Polnisch	PolskiKoreanisch	한국어
SvenskaSchwedisch Ungarisch	MagyarJapanisch	日本語

Sonstige Einstellungen

[Systemeinstellungen] > [Sonstige Einstellungen]

Passwort registrieren, Passwort festlegen, Zähler für Lampen- und Luftfilterwechsel zurücksetzen, Zeitplan für den Betrieb programmieren und weitere Einstellungen und Informationen finden Sie in diesem Menü.

Passwort-Einstellungen

Damit wird der Projektor gesperrt, solange kein korrektes Passwort eingegeben wird.

Option Funktion
Aus	Der Projektor kann verwendet werden, auch wenn kein Passwort eingegeben wird.
Ein	Der Projektor kann nicht verwendet werden, solange kein Passwort eingegeben wird.

Passwort löschen

Löschen am Projektor	Schalten Sie den Projektor aus und ziehen Sie das Netzkabel ab. Halten Sie die MENU-Taste auf dem Bedienfeld gedrückt und schließen Sie das Netzkabel an. Die MENU-Taste muss solange gedrückt gehalten werden, bis ein Signalton ertönt. Wenn der Signalton ertönt, ist das Passwort gelöscht. (Das registrierte Passwort wird ebenfalls zurückgesetzt.)
Löschen mit der Fernbedienung	Um das Passwort mit der Fernbedienung zu löschen, drücken Sie im Bereitschaftsmodus die MENU-Taste dreimal und drücken Sie dann die POWER-Taste.

- Sie können diese Option nur dann auf [Ein] stellen, wenn Sie [Passwort registrieren] durchgeführt haben.

Nachdem Sie ein Passwort eingestellt haben, wird beim Einschalten des Projektors das Passwort-Eingabefenster eingeblendet.

Geben Sie ein vierstelliges Passwort ein.

Geben Sie das Passwort mit den [▲/▶]/[▼]-Tasten oder den Zifferntasten auf der Fernbedienung ein.

Wenn das Passwort gültig ist, beginnt die Projektion. Wenn Sie dreimal ein falsches Passwort eingeben, schaltet sich der Projektor aus.

- Der Projektor schaltet sich ebenfalls nach 3 Minuten Inaktivität am Passwort-Eingabebildschirm automatisch aus.

Passwort registrieren

Sie können ein Passwort für den Beginn der Projektion registrieren.

Geben Sie ein vierstelliges Passwort ein.

Geben Sie das Passwort mit den Pointer-Tasten [▲(1) / [ ] (2) / [ ] (3) / [ ] (4) ▲der den Zifferntasten auf der Fernbedienung ein.

Das vierstellige Passwort wird von links nach rechts eingegeben. Wenn das letzte Zeichen eingegeben wurde, ist das Passwort automatisch registriert.

Drücken Sie die MENU-Taste, um die Registrierung abzubrechen.

Datums- und Uhrzeiteinstellungen

Hier legen Sie Zeiteinstellungen wie aktuelles Datum und Uhrzeit, Anzeigeformat für Datum/Uhrzeit, Sommerzeit und Zeitzone fest.

Untermenü Funktion
Datum und Uhrzeit	Stellen Sie das Datum und die Uhrzeit ein. Das gegenwärtigeingestellte Datum und die Uhrzeit werden angezeigt und jede Sekunde aktualisiert.[2023]Wenn die Einstellung [Datum und Uhrzeit] nicht festgelegtwurde, ist die Anzeige leer.
	Untermenü Funktion
	Datum Datumeingeben.
	Uhrzeit Uhrzeiteingeben.
	EingabeBestätigt die eingegebenen Werte. Zu diesem Zeitpunkt wird die Einstellung [Datum und Uhrzeit] wirksam.
	Das Anzeigeformat für Datum/Uhrzeit wird unter [Anzeigeformat für das Datum] festgelegt.Die Einstellungen werden möglicherweise zurückgesetzt, wenn der Projektor über einen längeren Zeitraum nicht an der Steckdose angeschlossen ist.
Anzeigeformat für das Datum	Wählen Sie [Jahr/Monat/Tag], [Monat/Tag/Jahr] oder [Tag/Monat/Jahr] als Anzeigeformat aus, mit dem Datum und Uhrzeit in den Zeitplänen und anderswo angezeigt werden.
Sommerzeit	Stellt die Zeit zu Beginn der Sommerzeit eine Stunde vor und am Ende eine Stunde zurück. Der Zeitpunkt der Sommerzeit muss im Voraus eingestellt werden.
	Option Funktion
	Aus Deaktiviert die Sommerzeit-Funktion.
	Ein Aktiviert die Sommerzeit-Funktion.
	Bearbeiten Hier wird angegeben, wann die Sommerzeit beginnt und endet. Stellen Sie in dem Bearbeitungsfenster, das als nächstes angezeigt wird, Monat, Tag und Uhrzeit für Beginn und Ende der Sommerzeit ein.
	Unter [Sommerzeit] ist die Einstellung [Ein] erst dann verfügbar, wenn die Zeiten für Beginn und Ende festgelegt sind.
Region	Wählen Sie eine Stadt in der Zeitzone aus, wo der Projektor installiert ist.Die Zeitzone der unter [Zeitzone] ausgewählten Stadt wird angezeigt.
SNTP	Hier wählen Sie, ob die Zeit im Projektor mit dem SNTP (Simple Network Time Protocol) synchronisiert werden soll.
	Untermenü Funktion
	Ein (IPv4) SNTP über eine IPv4-Verbindung verwenden.
	Ein (IPv6) SNTP über eine IPv6-Verbindung verwenden.
	Aus SNTP deaktivieren.
	• [SNTP] ist nicht verfügbar, wenn [Netzwerk (Kabel/kabellos)] auf [Aus/Aus] gesetzt ist.• Geben Sie die IP-Adresse des SNTP-Servers am Web-Bildschirm ein. [SNTP] ist nur verfügbar, wenn die IP-Adresse des SNTP-Servers angegeben wurde.

Zeitplan

Einige Projektoraufgaben können über die Zeitplanung automatisiert werden. Als Zeitpunkt für die geplanten Aufgaben können Sie [Standard] (kein bestimmter Zeitraum) oder einen von fünf Sonderzeiträumen wählen, die Sie entsprechend einrichten können.

Die Einstellung [Zeitraum] für einen Sonderzeitraum darf nicht mit anderen Zeiträumen überlappen.

Option Funktion
Standard	Allgemeinen Zeitplan festlegen, der nicht in einem Sonderzeitraum liegt.
Sonderzeitraum 1 – 5	Bis zu fünf Sonderzeiträume für die Planung von Aufgaben einrichten.

• Solange Sie unter [Sonderzeitraum 1] bis [Sonderzeitraum 5] noch keinen Zeitraum eingerichtet haben, ist die Einstellung [Ein] ausgegraut. • Die Einstellungen [Ein] und [Aus] sind für bereits abgelaufene Zeiträume in [Sonderzeitraum 1] bis [Sonderzeitraum 5] ausgegraut.
• Durch das Aktivieren eines Zeitplans mit [Ein] ändert sich die [Bereitschaftsstromeinstellung] (S173) auf [Normal]. • Die unter der Einstellung [Standard] geplanten Aufgaben werden nicht ausgeführt, solange Zeitpläne mit Sonderzeiträumen wirksam sind.

Detaillierte Zeitplaneinstellung

Option Funktion
Aus Zeitplan deaktivieren.
Ein Zeitplan aktivieren.
Bearbeiten	Zeitplan bearbeiten.■ StandardDetaillierte Zeitplaneinstellung [Standard]Wochentag MontagZeitplan bearbeiten08: 00 POWER ON08: 00 INPUT HDMI10: 00 INPUT DisplayPort12: 00 INPUT D_PC14: 30 INPUT DisplayPort15: 00 INPUT HDMI16: 15 INPUT D_PC17: 30 POWER OFFZurücksetzenZeitplan zu einem anderen Tag kopierenZurück

Option Funktion

Zeitaum	2017 / 10 / 16 - 2017 / 10 / 27
Wochentag	Mittwoch
Zeitplan bearbeiten
08 : 00	POWER	ON
08 : 00	INPUT	HDMI
10 : 00	INPUT	DisplayPort
12 : 00	INPUT	D_PC
14 : 00	INPUT	HDMI
15 : 30	INPUT	DisplayPort
17 : 00	INPUT	HDMI
17 : 30	POWER	OFF
Zurücksetzen
Zeitplan zu einem anderen Tag kopieren
Zurück

Wählen Sie einen [Wochentag] und dazu die Uhrzeiten, Aufgaben und Parameter.

Bearbeiten

Untermenü Funktion
Zeitraum	Zeitraum (Start- und Enddatum) für den geplanten Betrieb bearbeiten. Beachten Sie, dass für den [Standard]-Zeitplan keine Einstellung für [Zeitraum] verwendet wird.
Wochentag Wochentag ändern.
Zeitplanbearbeiten	Aufgaben bearbeiten, die für den ausgewählten [Wochentag] eingeplant sind. Sie können aufgeführten Uhrzeiten, Aufgaben und Parameter (POWER ON/OFF, INPUT) einstellen oder entfernen.

Option Funktion

Bearbeiten	Untermenü Funktion
	Zurücksetzen	Löscht die Einstellungen für den ausgewählten Zeitplan. Die Einstellungen für [Zeitraum] und Wochentag werden zurückgesetzt.
	Zeitplan zu einem anderen Tag kopieren	Im Menü zum Kopieren des Zeitplans können die für einen ausgewählten [Wochentag] geplanten Aufgaben zu einem anderen Tag kopiert werden.Zeitplan zu einem anderen Tag kopieren [Sonderzeitraum 1]Geben Sie das Kopierziel für den folgenden Zeitplan an.Quelle kopieren Mittwoch08:00 POWER ON08:00 INPUT HDMI10:00 INPUT DisplayPort12:00 INPUT D_PC14:00 INPUT HDMI15:30 INPUT DisplayPort17:00 INPUT HDMI17:30 POWER OFFMontag Dienstag Mittwoch DonnerstagFreitag Samstag Sonntag Alle abbrechenEingebenzurück

Gamma wiederherstellen

Wenn der Projektor über einen längeren Zeitraum benutzt wurde und Sie bemerken, dass sich die Tonkurven verändert haben oder die neutralen Farben getönt erscheinen, können Sie den ursprünglichen Gammawert wiederherstellen. „Gamma wiederherstellen“ kann nur verwendet werden, wenn die Lampe seit ca. 30 Minuten oder länger eingeschaltet ist.

Untermenü Funktion
Aus	Übernimmt die Werkseinstellungen ohne die Funktion „Gamma wiederherstellen“ durchzuführen.
Einstellen Ursprünglichen Gammawert wiederherstellen und anwenden.

• Wenn die Funktion „Gamma wiederherstellen“ ausgeführt wird, werden die Tonwerte und die achromatische Farbe so weit wie möglich in den Originalzustand beim Kauf des Projektors (Werkseinstellung) zurückgesetzt. Es ist jedoch nicht möglich, den ursprünglichen Zustand vollständig wiederherzustellen.
• Wenn die Funktion „Gamma wiederherstellen“ ausgeführt wird, wird der Einstellbildschirm für ca. 3 Minuten projiziert.
• Um die Funktion „Gamma wiederherstellen“ zu beenden, drücken Sie die POWER- oder EXIT-Taste. Durch den Abbruch wird die Einstellung auf [Aus] zurückgesetzt.

Lampenzähler

Sie können den Lampenzähler, der den Zeitpunkt für einen Lampenwechsel anzeigt, zurücksetzen.

Einzelheiten zur Anzeige des Lampenzählers finden Sie unter „Lampe auswechseln“ (S225).

• Setzen Sie den Lampenzähler nur zurück, wenn Sie die Lampe ausgewechselt haben. Andernfalls kann der Lampenzähler nicht korrekt angeben, wann die Lampe auszuwechseln ist. • Die Lampen neigen eher zum Bruch, wenn bereits der Hinweis auf den Lampenwechsel angezeigt wird (S225). Wechseln Sie die Lampe so schnell wie möglich gegen eine neue aus.
• Der Lampenzähler zeigt die geschätzte Restzeit an, die noch verbleibt, bis die Lampe ausgewechselt werden muss. Dieser Wert basiert auf den Betriebsstunden und der vorliegenden Belastung der Lampe. • Die Anzahl der angezeigten Stunden entspricht der Nutzung unter folgenden Bedingungen: [Lampenmodus] (S148) ist auf [Volle Leistung] gesetzt.

Luftfilterzähler

Zeigt einen Zähler an, der Sie daran erinnert, wann der Luftfilter ausgewechselt werden muss.

Zeigt auch einen Bildschirm zum Zurücksetzen des Zählers an.

- Setzen Sie nach dem Auswechseln des Luftfilters den Luftfilterzähler zurück.

- Einzelheiten zum Auswechseln des Luftfilters finden Sie auf S222 – S224.

Leistungszähler

Gibt die Gesamtzeit an, die der Projektor an einer Stromversorgung angeschlossen war.

Dieser Wert kann nicht zurückgesetzt werden, auch nicht mit der Funktion [Werkseinstellungen].

Firmware

Zum Aktualisieren der Projektor-Firmware.

Überprüfen Sie vor dem Aktualisieren der Firmware die angezeigte Version.

So aktualisieren Sie die Projektor-Firmware:

1. Laden Sie die aktuelle Firmware von der Canon-Website herunter, und speichern Sie diese im Stammverzeichnis eines USB-Sticks.
2. Stecken Sie den USB-Stick in den USB-Anschluss.
3. Zur Durchführung der Aktualisierung befolgen Sie die angezeigten Anweisungen.

• Die hier gezeigten Firmware-Versionen dienen nur der Illustration und sind nicht mit den aktuellen Versionen identisch. - Manchmal ist es nicht möglich, das Update herunterzuladen. In einem solchen Fall setzen Sie sich mit dem Canon Call Center in Verbindung. • Die Firmware-Aktualisierung dauert einige Minuten. Während der Aktualisierung blinkt die LED-Anzeige rot. Der Projektor darf nicht ausgeschaltet werden, solange die LED blinkt. Nach der Aktualisierung schaltet sich der Projektor automatisch ab und geht in den Bereitschaftsmodus.

Werkseinstellungen

Sie können die Menüeinstellungen und die Systemeinstellungen auf die Werksvorgaben zurücksetzen.

Option Funktion

OK Einstellungen werden auf Standardwerte zurückgesetzt.

Abbrechen Einstellungen werden nicht auf Standardwerte zurückgesetzt.

Netzwerkeinstellung

Die in diesem Abschnitt beschriebenen Einstellungen betreffen kabelgebundene und kabellose Netzwerkverbindungen, das Einrichten des Netzwerkpassworts und andere Aspekte der Netzwerkprojektion.

Menüfenster bei einem HDMI-Eingangssignal

Menü Funktion	Details
Sperre Netzwerkeinstellung	Netzwerkeinstellungen sperren oder entsperren, je nachdem, ob Sie Änderungen verhindern möchten.	S186
NW-Password-Einstellung	Den Passwortschutz für Netzwerkeinstellungen aktivieren oder deaktivieren.	S186
NW-Password registrieren	Netzwerkpasswort festlegen. S186
Netzwerk (Kabel/ kabellos)	Kabelgebundene oder kabellose Netzwerkkonnektivität und Betriebsmodus aktivieren oder deaktivieren.	S187
Detaileinstellungen (Kabel)	Erweiterte Einstellungen für kabelgebundene Verbindungen anzeigen und festlegen.	S188
Detaileinstellungen (kabellos)	Erweiterte Einstellungen für kabellose Verbindungen anzeigen und festlegen.	S192
PJLink* PJLink aktivieren	oder deaktivieren. S197
AMX Device Discovery*	AMX Device Discovery aktivieren oder deaktivieren.	S198
Crestron RoomView* Crestron RoomView aktivieren oder deaktivieren. S198
Information Informationen	zum Netzwerk anzeigen. S199

Nicht verfügbare Menüs werden grau dargestellt oder sind ausgeblendet.

* Nur für kabelgebundene Verbindungen verfügbar.

Sperre Netzwerkeinstellung

[Netzwerkeinstellung] > [Sperre Netzwerkeinstellung]

Sie können die Netzwerkeinstellungen sperren/entsperren, sodass diese nicht geändert werden.

Option Funktion
Entsperren	Heben Sie die Sperre auf und ermöglichen Sie dadurch eine Änderung der Netzwerkeinstellungen. Zur Aufhebung der Sperre muss das Passwort eingegeben werden. Geben Sie mit den [​/​/​]​/​/​/​-​Tasten oder mit den Zifferntasten auf der Fernbedienung das vierstellige Netzwerkpasswort ein.
Sperren Einstellungen	sperren.

- Aufheben der Netzwerksperre erzwingen

Drücken Sie diese Tasten in der folgenden Reihenfolge, um die Sperre aufzuheben: [▲][OK] [ ] ▶K] [ ] [OK]. Dadurch wird das Netzwerkpasswort auf [ ] [ ] [ ] [ ] ▲ ▲ ▲ ([1] [1] [1] [1]) zurückgesetzt.

- Wenn [NW-Passwort-Einstellung] auf [Aus] eingestellt ist, bleiben die Netzwerkeinstellungen entsperrt.

NW-Passwort-Einstellung

[Netzwerkeinstellung] > [NW-Passwort-Einstellung]

Sie können einstellen, ob zur Änderung der Netzwerkeinstellungen des Projektors ein Passwort benötigt wird.

Option Funktion

Aus Ein Netzwerk-Passwort wird nicht verwendet.

Ein Ein Netzwerk-Passwort wird verwendet.

NW-Passwort registrieren

[Netzwerkeinstellung] > [NW-Passwort registrieren]

Geben Sie mit den [▲/▼]-Tasten oder mit den Zifferntasten auf der Fernbedienung das Netzwerkpasswort des Projektors ein.

Netzwerk (Kabel/kabellos)

[Netzwerkeinstellung] > [Netzwerk (Kabel/kabellos)]

Kabelgebundene oder kabellose Netzwerkkonnektivität und Betriebsmodus aktivieren oder deaktivieren.

Mit der Einstellung [Aus] kann Energie gespart werden.

Option Funktion
Aus/Aus	Deaktiviert	die	Netzwerkfunktion
Ein/Aus Nur kabelgebundene Vernetzung wird aktiviert.
Ein/Ein (Pj AP)	Kabelgebundene und kabellose Vernetzung (PJ AP-Modus) werden gleichzeitig aktiviert.
Aus/Ein (Pj AP) Nur kabellose Vernetzung (PJ AP-Modus) wird aktiviert.
Aus/Ein (Infra) Nur kabellose Vernetzung (Infrastruktur-Modus) wird aktiviert.

Hinweise zur kabellosen Verbindung

• Bei der ersten Inbetriebnahme im PJ AP-Modus (S84) werden Sie in einer Meldung aufgefordert, die Einstellungen für den Sicherheitsschlüssel zu überprüfen.
• Die Einstellung [Netzwerk (Kabel/kabellos)] kann nicht geändert werden, wenn der Projektor im Modus „Multiprojektion ohne PC“ auf [Primär] oder [Sekundär] eingestellt ist.

Detaileinstellungen (Kabel)

[Netzwerkeinstellung] > [Detaileinstellungen (Kabel)]

Hier können Sie die IP-Adresse, Gateway-Adresse und andere Einstellungen für das kabelgebundene Netzwerk anzeigen und manuell ändern. Nur verfügbar, wenn das kabelgebundene Netzwerk aktiviert ist (Einstellung [Ein]).

Menü Funktion
MAC-Adresse MAC-	Adresse des Projektors für kabelgebundene Vernetzung.
Detail. IPv4-Adresseinstellungen	Hier konfigurieren Sie die Einstellungen des Projektors für kabelgebundenes LAN (IPv4).
	Untermenü Funktion
	IP-Adresse IP-	Adresse für kabelgebundenes LAN (IPv4).
	Subnetzmaske	Subnetzmaske des kabelgebundenen LAN (IPv4).
	Gateway-Adresse	Gateway-Adresse für kabelgebundenes LAN (IPv4).
	DHCP	Option Funktion
		Aus	Deaktiviert die DHCP-Funktion.TCP/IP-Einstellungen können manuell konfiguriert werden.
		Ein	Aktiviert die DHCP-Funktion. Sucht den DHCP-Server. Da die IP-Adresse vom DHCP-Server angefordert wird, ist es nicht mehr möglich, manuelle TCP/IP-Einstellungen (IP-Adresse, Subnetzmaske, Gateway-Adresse) vorzunehmen.

Menü Funktion
Detail. IPv4-Adresseinstellungen	Untermenü Funktion
	TCP/IP-Einst.	IP-Adresse, Subnetzmaske und Gateway-Adresse für Verbindungen ändern bzw. festlegen.
IPv6	Option Funktion
	Aus	Deaktiviert die Projektorfunktion für kabelgebundenes LAN (IPv6).
	Ein	Aktiviert die Projektorfunktion für kabelgebundenes LAN (IPv6). [Detail. IPv6-Adresseinstellungen] ist jetzt verfügbar.
Detail. IPv6-Adresseinstellungen	Hier konfigurieren Sie die Einstellungen des Projektors für kabelgebundenes LAN (IPv6).
	Untermenü Funktion
	Lokale VerknüpfungLink-Local-Adresse für kabelgebundenes LAN (IPv6).
	AutoAutomatische Adressen (bis zu 5) für kabelgebundenes LAN (IPv6).
	Manuell Manuelle Adresse für kabelgebundenes LAN (IPv6).
	GatewayGateway-Adresse für kabelgebundenes LAN (IPv6).
	Auto-EinstellungenAktivieren/Deaktivieren der automatischen Adresseinstellung für kabelgebundenes LAN (IPv6).
	Manuelle EinstellungenManuelles Konfigurieren der Einstellungen für kabelgebundenes LAN (IPv6). Festlegen oder Ändern der IPv6-Adresse, Präfixlänge und Gateway-Adresse.[DHAC]Nach der Eingabe eines ungültigen Wertes wird „Ungültiger Eintrag“ angezeigt. In diesem Fall geben Sie einen gültigen Wert ein.
Netzwerk-Initialisierung	Die folgenden Netzwerkeinstellungen sind initialisiert.Über das Projektormenü konfigurierte EinstellungenSperre Netzwerkeinstellung (S186)NW-Password-Einstellung (S186)NW-Password registrieren (S186)Netzwerk (Kabel/kabellos) (S187)Detaileinstellungen (Kabel) (S188)- Detail. IPv4-Adresseinstellungen (S188)- DHCP (kabelgebundenes LAN (IPv4)) (S188)- TCP/IP-Einst. (S189)- IP-Adresse (kabelgebundenes LAN (IPv4)) (S188)- Subnetzmaske (kabelgebundenes LAN (IPv4)) (S188)- Gateway-Adresse (kabelgebundenes LAN (IPv4)) (S188)- IPv6 (S189)- Detail. IPv6-Adresseinstellungen (S190)- Auto-Einstellungen (S190)- Manuelle Einstellungen (S190)- IP-Adresse (kabelgebundenes LAN (IPv6)) (S190)- Präfixlänge (S190)- Gateway-Adresse (kabelgebundenes LAN (IPv6)) (S190)Multiprojektion ohne PCEinstellung Zielprojektor[1]IP-Adresse – [9]IP-AdressePJLink (S197)Einstellungen für AMX Device Discovery (S198)Einstellungen für Crestron RoomView (S198)Über den Web-Bildschirm konfigurierte Einstellungen[Password] (S201)[Wired] (S208)- IPv4-DHCP (S208)- IP address (S208)- Subnet mask (S208)- Default gateway (S208)- IPv6- IPv6 (S209)- Autoconfiguration (S209)- IP address (S209)- Prefix length (S209)- Default gateway (S209)[NMPJ Password] (S213)[Mail] (S214)[SNMP] (S216)[Projector info.] (S217)[PJLink] (S218)[IPsec] (S219)

Detaileinstellungen (kabellos)

[Netzwerkeinstellung] > [Detaileinstellungen (kabellos)]

Hier können Sie die IP-Adresse, Gateway-Adresse und andere Einstellungen für das kabellose Netzwerk anzeigen und manuell ändern. Nur verfügbar, wenn das kabellose Netzwerk aktiviert ist (Einstellung [Ein]).

Menü Funktion
Modus Zeigt den kabellosen Verbindungsmodus an (S84).
SSID Zeigt die SSID des Access Points an.
Sicherheit Zeigt die Sicherheitseinstellungen an.
Kanal Zeigt den für die Verbindung verwendeten Kanal an.
Signalstärke Zeigt die derzeitig gemessene Signalstärke an.
MAC-Adresse MAC-Adresse des Projektors für kabellose Vernetzung.
Wi-Fi Protected Setup	Verbindungsmethode im Infrastruktur-Modus auswählen.
	Untermenü Funktion
	PBC	Im PBC-Modus verbinden (Drucktaste).Folgen Sie den angezeigten Anweisungen, drücken Sie die Taste an der kabellosen Basisstation (Access Point), und wählen Sie innerhalb von 2 Minuten [OK] auf dem Bildschirm.
	PIN	Im PIN-Modus verbinden.Folgen Sie den angezeigten Anweisungen, geben Sie den angezeigten achtstelligen PIN-Code an der kabellosen Basisstation (Access Point) ein, und wählen Sie innerhalb von 10 Minuten [OK] auf dem Bildschirm.
Manuelle Einstellungen	WLAN-Einstellungen manuell eingeben.
Detail. IPv4-Adresseinstellungen	Hier konfigurieren Sie die Einstellungen für die WLAN-(IPv4-)Funktion des Projektors.
	Untermenü Funktion
	IP-Adresse IP-	Adresse des Projektors für WLAN (IPv4).
	Subnetzmaske	Subnetzmaske des Projektors für WLAN (IPv4).
	Gateway-Adresse	Gateway-Adresse des Projektors für WLAN (IPv4).
	DHCP	DHCP (kabellos) am Projektor aktivieren oder deaktivieren.
		Option Funktion
		Aus
		Ein
	TCP/IP-Einst.	TCP/IP-Einstellungen konfigurieren.
IPv6	Option FunktionAus Deaktiviert die WLAN-(IPv6-)Funktion des Projektors.Ein Aktiviert die WLAN-(IPv6-)Funktion des Projektors. [Detail. IPv6-Adresseinstellungen] ist jetzt verfügbar.
	[SHC] Im PJ AP-Modus sind keine IPv6-Verbindungen verfügbar (S187). Die Menüs [IPv6] und [Detail. IPv6-Adresseinstellungen] sind ausgegraut.
Detail. IPv6-Adresseinstellungen	Hier konfigurieren Sie die Einstellungen für die WLAN-(IPv6-)Funktion des Projektors.
	Untermenü FunktionLokale Verknüpfung Link-Local-Adresse für WLAN (IPv6).Auto Automatische Adressen (bis zu 5) für WLAN (IPv6).Manuell Manuelle Adresse für WLAN (IPv6).Gateway Gateway-Adresse für WLAN (IPv6).Auto-Einstellungen Aktivieren/Deaktivieren der automatischen Adresseinstellung für WLAN (IPv6).Manuelle Konfigurieren der Einstellungen für WLAN (IPv6). Festlegen oder Ändern der IPv6-Adresse, Präfixlänge und Gateway-Adresse.Nach der Eingabe eines ungültigen Wertes wird „Ungültiger Eintrag“ angezeigt. In diesem Fall geben Sie einen gültigen Wert ein.
Netzwerk-Initialisierung	Die folgenden Netzwerkeinstellungen sind initialisiert.Über das Projektormenü konfigurierte EinstellungenSperre Netzwerkeinstellung (S186)NW-Password-Einstellung (S186)NW-Password registrieren (S186)Netzwerk (Kabel/kabellos) (S187)Detaileinstellungen (kabellos) (S192)- Detail. IPv4-Adresseinstellungen (S194)- DHCP (WLAN (IPv4)) (S194)- TCP/IP-Einst. (S194)- IP-Adresse (WLAN (IPv4)) (S194)- Subnetzmaske (WLAN (IPv4)) (S194)- Gateway-Adresse (WLAN (IPv4)) (S194)- IPv6 (S195)- Detail. IPv6-Adresseinstellungen (S195)- Auto-Einstellungen (S195)- Manuelle Einstellungen (S195)- IP-Adresse (WLAN (IPv6)) (S195)- Präfixlänge (S195)- Gateway-Adresse (WLAN (IPv6)) (S195)Über den Web-Bildschirm konfigurierte Einstellungen[Password] (S201)[Wireless] (S210)- IPv4-DHCP (S210)- IP address (S210)- Subnet mask (S210)- Default gateway ( S210)- IPv6- IPv6 (S211)- Autoconfiguration (S211)- IP address (S211)- Prefix length (S211)- Default gateway (S211)[NMPJ Password] (S213)[Mail] (S214)[Projector info.] (S217)[IPsec] (S219)

PJLink

[Netzwerkeinstellung] > [PJLink]

Sie können die PJLink-Funktion des Projektors aktivieren oder deaktivieren. Bei eingeschalteter Funktion ist die Steuerung über das Netzwerk mithilfe der Befehle möglich, die dem PJLink-Standard entsprechen.

Option Funktion
Aus Deaktiviert die PJLink-Funktion.
Ein Aktiviert die PJLink-Funktion.

• Der Projektor ist konform mit Klasse 2 der PJLink-Standards, die von der Japan Business Machine and Information System Industries Association (JBMIA) aufgestellt wurden. Dieser Projektor unterstützt alle Befehle, die als Klasse 2 von PJLink definiert sind, und die PJLink-Kompatibilität wurde verifiziert.
• Die Port-Nummer für die PJLink-Befehlsübertragung ist 4352 (TCP).
• Die Port-Nummer für die Suche nach PJLink-Geräten ist 4352 (UDP).
• Einzelheiten zur Nutzung von PJLink finden Sie unter „PJLink einstellen [PJLink]“ (S218).

Signalquellen und zugehörige Eingangsbuchsen

Nummer der Eingangsquelle Name des Eingangssignals
11 Analog PC-1
12 Analog PC-2
13 Komponenten
31 Digital PC
32 HDMI
33 DisplayPort
41 USB
51 LAN
52 HDBaseT

Was ist PJLink?

Er ermöglicht eine zusammengefasste Steuerung und Bedienung aller Projektoren durch eine Steuereinheit, unabhängig von den Herstellern der Geräte.

Ziel der JBMIA ist es, die Nutzerfreundlichkeit zu erhöhen und die Verwendung von Projektoren durch eine frühe Systematisierung der Netzwerküberwachung und Steuerung der Projektoren zu erweitern.

Klasse 1: Standardisierung der Bedienungs- und Überwachungsspezifikationen für grundlegende Funktionen eines Projektors

Klasse 2: Standardisiert die zu Klasse 1 hinzugefügten Befehle, Gerätesuche, Statusbenachrichtigung und IPv6-Unterstützung.

Die PJLink-Spezifikationen finden Sie auf der Website der Japan Business Machine and Information System Industries Association.

PJLink Website: http://pjlink.jbmia.or.jp/english/

AMX Device Discovery

[Netzwerkeinstellung] > [AMX Device Discovery]

Mit dieser Einstellung können andere Geräte, die mit AMX Device Discovery kompatibel sind, den Projektor über ein Netzwerk erkennen. Bei Netzwerken ohne AMX Device Discovery wählen Sie [Aus].

Option Funktion
Aus Deaktiviert AMX Devi	ce Discovery.
Ein	Aktiviert AMX Device Discovery. Der Projektor sendet in regelmäßigen Abständen AMX-Beacon-Pakete über das Netzwerk aus.

- Informationen zu AMX Device Discovery finden Sie auf der AMX-Website. http://www.amx.com

Crestron RoomView

[Netzwerkeinstellung] > [Crestron RoomView]

Crestron RoomView ermöglicht die zentrale Verwaltung mehrerer Projektoren über ein Netzwerk. Bei vernetzten Projektoren können Sie ferngesteuert Probleme beheben, die Lebensdauer von Lampen prüfen und die Projektoren ein- oder ausschalten. Legen Sie fest, ob Crestron RoomView verwendet werden soll.

Option Funktion
Aus Deaktiviert Crestron	RoomView.
Ein	Aktiviert Crestron RoomView. Für RoomView wird ein Port geöffnet, und der Projektor antwortet auf CIP-Pakete. Die Kommunikation ist über die Anwendung RoomView Express/Server oder über einen Crestron Controller möglich (S219).

- Einzelheiten über Crestron RoomView finden Sie auf der Crestron-Website. http://www.crestron.com

Information

[Netzwerkeinstellung] > [Information]

Zeigt Informationen zum Netzwerk an.

Menü Funktion
E-Mail-Senderadresse			E-Mail-Adresse des Absenders zum Senden von Fehlermeldungen (S214).
E-Mail-Empfängeradresse			Zeigt [Bereits eingestellt] oder [Nicht eingestellt] an, um darüber zu informieren, ob bereits eine Empfänger-E-Mail-Adresse für Fehlermeldungen festgelegt wurde (S214).
Detailinformationen (Kabel)	IPv4 IP-Adresse für kabelgebundenes LAN (IPv4).
	IPv6	Lokale Verknüpfung	Link-Local-IP-Adresse für kabelgebundenes LAN (IPv6).
		Auto	Automatische IP-Adresse für kabelgebundenes LAN (IPv6).
		Manuell	Manuelle IP-Adresse für kabelgebundenes LAN (IPv6).
Detailinformationen (Kabellos)	IPv4 IP-Adresse für WLAN (IPv4).
	IPv6	Lokale Verknüpfung	Link-Local-IP-Adresse für WLAN (IPv6).
		Auto Automatische IP-Adresse für WLAN (IPv6).
		Manuell Manuelle IP-Adresse für WLAN (IPv6).

• Die Menüinformationen [Detailinformationen (Kabel)] werden angezeigt, wenn [Netzwerk (Kabel/kabellos)] auf [Ein/*] gesetzt ist.
• Die Menüinformationen [Detailinformationen (kabellos)] werden angezeigt, wenn [Netzwerk (Kabel/kabellos)] auf [*/Ein] gesetzt ist.

Projektorinformationen überprüfen

Sie können die Informationen zu den Signalarten der projizierten Bilder und andere projektorspezifische Informationen überprüfen.

Menü Funktion
Modellbezeichnung Zeigt den Modellnamen an.
Eingangssignal	Einzelheiten zu den aktuell ausgewählten SignalartenHier werden Informationen, wie Typ, die Auflösung, Frequenz und Farbformat des Signals angezeigt.
Firmware Aktuelle Firmware-Version
Seriennummer Einmalige	Seriennummer des Projektors
Projektornutzungszeit Zeigt die Gesamtzeit an, die der Projektor eingeschaltet war.
IP-Adresse (Kabel)* IP-Adresse (IPv4) für kabelgebundene Verbindungen.
IP-Adresse (kabellos)* IP-Adresse (IPv4) für kabellose Verbindungen.
Projektorname* Name, durch den der Projektor im Netzwerk identifiziert wird.
Kommentare*	Zeigt Kommentare an, z. B. den Ort, an dem der Projektor aufgestellt ist (S217).
Systeminformations-ID Systeminformationen. Dies wird üblicherweise nicht angezeigt.

* Wenn [Netzwerk (Kabel/kabellos)] auf [Aus/Aus] gesetzt ist, werden keine Informationen angezeigt. Je nach Einstellung unter [Netzwerk (Kabel/kabellos)] werden möglicherweise einige Werte nicht angezeigt. (○: angezeigt, —: nicht angezeigt)

Netzwerk (Kabel/kabellos)	Aus/Aus Ein/Aus		Ein/Ein (Pj AP)	Aus/Ein (Pj AP)	Aus/Ein (Infra)
IP-Adresse (Kabel) — —	—	○	○
IP-Adresse (kabellos)	—	—	○	○	○
Projektorname	—	○	○	○	○
Kommentare —		○	○	○	○

Menü des Web-Bildschirms

In diesem Abschnitt wird das Menü des Web-Bildschirms beschrieben.

Passwort einstellen [Password]

Unter [Password] im Einstellungsfenster können Sie einen Benutzernamen und ein Passwort für die Anmeldung auf dem Web-Bildschirm festlegen. Zum Einstellungsverfahren siehe „Netzwerkeinstellungen“ (S. 91).

Element Erklärung	Werkseinstellung
User name Geben Sie bei	der Anmeldung auf dem Web-Bildschirm den Benutzernamen in alphanumerischen Ein-Byte-Zeichen und -Symbolen (4 – 15 Zeichen) ein.	root
New password Geben Sie	bei der Anmeldung auf dem Web-Bildschirm das Passwort in alphanumerischen Ein-Byte-Zeichen und -Symbolen (4 – 15 Zeichen) ein.	system
Confirm new password Geben Sie zur Bestätigung dasselbe Passwort, das Sie unter [New password] eingegeben haben, erneut ein.		system

Es wird empfohlen, das Standardpasswort zu ändern.

Einstellen von Datum und Uhrzeit [Date and time settings]

Unter [Date and time settings] im Einstellungsfenster können Sie Zeiteinstellungen vornehmen, wie z. B. aktuelles Datum und Uhrzeit, Anzeigeformat für Datum/Uhrzeit, Zeitzone und Sommerzeit. Zum Einstellungsverfahren siehe „Netzwerkeinstellungen“ (S. 91).

Element Erklärung		Werkseinstellung
Date and time	Date Eingabe	des Datums in Ein-Byte-Zahlen.	2018/01/01
	Indication order	Auswahl von [YYYY/MM/DD], [MM/DD/YYYY] oder [DD/MM/YYYY] als Anzeigeformat für das Datum.	YYYY/MM/DD
	Time Eingabe	der Uhrzeit in Ein-Byte-Zahlen im Bereich von 00:00:00 bis 23:59:59.	00:00:00
	Time zone Auswahl einer Stadt in Ihrer Zeitzone. (GMT)		Dublin, Lisbon, London
	SNTP Ein- oder Ausschalten der Funktion für SNTP (Simple Network Time Protocol).Wenn Sie [ON (IPv4)] wählen, werden die folgenden Einstellungen nicht konfiguriert.[Date][Time][IPv6 SNTP server IP address]Wenn Sie [ON (IPv6)] wählen, werden die folgenden Einstellungen nicht konfiguriert.[Date][Time][IPv4 SNTP server IP address]		OFF
Date and time	IPv4 SNTP server IP address	Geben Sie die IP-Adresse des IPv4-SNTP-Servers in Ein-Byte-Zahlen ein.	0.0.0.0
	IPv6 SNTP server IP address	Geben Sie die IP-Adresse des IPv6-SNTP-Servers in Ein-Byte-Zahlen ein.
Summer time	ON / OFF Aktivieren oder Deaktivieren der Sommerzeitfunktion (Zeitumstellung zu Beginn der Sommerzeit um eine Stunde vor und am Ende der Sommerzeit um eine Stunde zurück).Wenn Sie [OFF] wählen, werden die folgenden Einstellungen nicht konfiguriert.[Start point Month][Start point Week][Start point Day][Start point Time][Finish point Month][Finish point Week][Finish point Day][Finish point Time]	OFF
	Start point Month	Auswahl des Monats, in dem die Sommerzeit beginnt.	1
	Start point Week	Auswahl der Woche, in der die Sommerzeit beginnt.	1
	Start point Day	Auswahl des Tages, an dem die Sommerzeit beginnt.	Mon
	Start point Time	Eingabe der Uhrzeit für den Beginn der Sommerzeit in Ein-Byte-Zahlen im Bereich von 00:00 bis 23:59.	00:00
	Finish point Month	Auswahl des Monats, in dem die Sommerzeit endet.	1
	Finish point Week	Auswahl der Woche, in der die Sommerzeit endet.	1
	Finish point Day	Auswahl des Tages, an dem die Sommerzeit endet.	Mon
	Finish point Time	Eingabe der Uhrzeit für das Ende der Sommerzeit in Ein-Byte-Zahlen im Bereich von 00:00 bis 23:59.	00:00

Festlegen eines Zeitplans [Schedule]

Im Einstellungsfenster können Sie unter [Schedule] einige Projektoraufgaben mithilfe eines Zeitplans automatisieren. Als Zeitpunkt für die geplanten Aufgaben können Sie [Usually] (kein bestimmter Zeitraum) oder einen von fünf Sonderzeiträumen (Period.1 – Period.5) wählen, die Sie entsprechend einrichten können. Zum Einstellungsverfahren siehe „Netzwerkeinstellungen“ (S. 91).

Element Erklärung Werkseinstellung
Schedule view	Select period	Wählen Sie einen bestimmten Zeitraum zum Konfigurieren aus.	Period.1
	Time setting Im	In linken Feld geben Sie das Datum für den Beginn des Sonderzeitraums ein, den Sie planen möchten. Im rechten Feld, geben Sie das Enddatum mit Ein-Byte-Zahlen ein.Die Termine der eingestellten Zeiträume dürfen nicht überlappen.	2018/01/01
	Usually Zeigt	den normalen Zeitplan an, der über Kontrollkästchen aktiviert oder deaktiviert werden kann.	Deaktiviert (OFF)
	Period.1 Zeigt	den Zeitplan für den geplanten Zeitraum 1 an. Kann über Kontrollkästchen aktiviert oder deaktiviert werden.	Deaktiviert (OFF)
	Period.2 Zeigt	den Zeitplan für den geplanten Zeitraum 2 an. Kann über Kontrollkästchen aktiviert oder deaktiviert werden.	Deaktiviert (OFF)
	Period.3 Zeigt	den Zeitplan für den geplanten Zeitraum 3 an. Kann über Kontrollkästchen aktiviert oder deaktiviert werden.	Deaktiviert (OFF)
Element Erklärung		Werkseinstellung
Schedule view	Period.4 Zeigt	den Zeitplan für den geplanten Zeitraum 4 an. Kann über Kontrollkästchen aktiviert oder deaktiviert werden.	Deaktiviert (OFF)
	Period.5 Zeigt	den Zeitplan für den geplanten Zeitraum 5 an. Kann über Kontrollkästchen aktiviert oder deaktiviert werden.	Deaktiviert (OFF)
Time Schedule Zeigt Uhrzeiten und Wochentage des normalen Zeitplans bzw. eines Sonderzeitraums an, die unter [Schedule view] ausgewählt wurden. Grüne vertikale Linie: Projektor ein; graue vertikale Linie: Projektor aus; blaue vertikale Linie: Eingangssignale umschalten. Bis zu 8 Zeiten können pro Tag eingerichtet werden.			—

Wenn Sie unter [Time Schedule] auf ein Element klicken, wird das Fenster [Edit schedule] angezeigt, in dem Sie den Zeitplan für den ausgewählten Tag bzw. die Uhrzeit ändern können.

Element Erklärung		Werkseinstellung
Edit schedule	Day Zeigt den	Wochentag des ausgewählten Zeitplans an.	—
	Time Eingabe	der Uhrzeit für die automatische Ausführung in Ein-Byte-Zahlen im Bereich von 00:00 bis 23:59.
	Operation Auswahl der Funktion für die automatische Ausführung: [Power] oder [Input].		Power
	Parameter Wählen Sie aus den folgenden Optionen die Parameter für die automatische Ausführung:Wenn [Operation] auf [Power] eingestellt ist:[ON] / [OFF]Wenn [Operation] auf [Input] eingestellt ist:[HDMI] / [DisplayPort] / [D_PC] / [A_PC1] / [A_PC2] / [COMP] / [HDBaseT] / [LAN] / [USB]		ON

Wenn Sie unter [Time Schedule] auf [Add schedule] klicken, wird das Fenster [Add schedule] angezeigt. Hier können Sie zu dem ausgewählten normalen Zeitplan oder einem Sonderzeitraum einen neuen Zeitplan hinzufügen.

Element Erklärung		Werkseinstellung
Add schedule	Day Auswahl	eines Wochentags für die automatische Ausführung. Es können mehrere Tage gewählt werden.	Deaktiviert
	Time Eingabe	der Uhrzeit für die automatische Ausführung in Ein-Byte-Zahlen im Bereich von 00:00 bis 23:59.
	Operation Auswahl der Funktion für die automatische Ausführung: [Power] oder [Input].		Power
	Parameter Wählen Sie aus den folgenden Optionen die Parameter für die automatische Ausführung:Wenn [Operation] auf [Power] eingestellt ist:[ON] / [OFF]Wenn [Operation] auf [Input] eingestellt ist:[D_PC] / [A_PC1] / [A_PC2] / [COMP] / [HDMI] / [HDBaseT] / [DisplayPort] / [USB] / [LAN]		ON

Wenn Sie unter [Time Schedule] auf [Copy schedule to different day] klicken, wird das Fenster [Schedule copy] angezeigt. Hier können Sie zu einem beliebigen Tag des ausgewählten normalen Zeitplans oder Sonderzeitraums einen Zeitplan kopieren.

Element Erklärung		Werkseinstellung
Schedule copy	Copy origin Au	auswahl des Tages, von dem kopiert werden soll.	Mon
	Registration Events	Zeigt die Zeitplandetails zu dem ausgewählten Tag an.
	Copy to day Au	auswahl des Tages, zu dem kopiert werden soll. Es können mehrere Tage gewählt werden.	Deaktiviert

Netzwerk-Grundeinstellungen für Kabelverbindungen [Wired]

Auf dem Einstellungsbildschirm können Sie unter [Wired] (Kabelgebunden) grundlegende Netzwerkinformationen für Kabelverbindungen einrichten. Zum Einstellungsverfahren siehe „Netzwerkeinstellungen“ (S. 91).

Element Erklärung		Werkseinstellung
MAC address Zeigt die MAC-Adresse des Projektors für Kabelverbindungen an.			MAC-Adresse des Projektors (kabelgebunden)
IPv4 address	DHCP Hier schalten Sie die DHCP-Funktion für kabelgebundenes LAN (IPv4) ein oder aus. Die folgenden Einstellungen können nicht manuell konfiguriert werden, wenn diese Einstellung auf [ON] gesetzt ist, weil die IP-Adresse vom DHCP-Server übernommen wird. [IP address][Subnet mask][Default gateway]		OFF
	IP address Eingabe der IP-Adresse des Projektors für kabelgebundenes LAN (IPv4) in Ein-Byte-Zahlen.		192.168.254.254
	Subnet mask	Eingabe der Subnetzmaske für kabelgebundenes LAN (IPv4) in Ein-Byte-Zahlen.	255.255.255.0
	Default gateway	Eingabe der Standardgateway-Adresse für kabelgebundenes LAN (IPv4) in Ein-Byte-Zahlen.	0.0.0.0
Element Erklärung Werkseinstellung
IPv6 address	IPv6 Ein- oder	Ausschalten der IPv6-Funktion für kabelgebundenes LAN (IPv6).Wenn Sie [OFF] wählen, werden die folgenden Einstellungen nicht konfiguriert.[Autoconfiguration][IP address][Prefix length][Default gateway]	OFF
	Autoconfiguration	Ein- oder Ausschalten der automatischen Einstellungsfunktion für kabelgebundenes LAN (IPv6).Wenn Sie [ON] wählen, werden die folgenden Einstellungen nicht konfiguriert.[IP address][Prefix length][Default gateway]	ON
	IP address	Eingabe der Adresse für kabelgebundenes LAN (IPv6) in Ein-Byte-Zahlen oder -Buchstaben zwischen A und F.
	Prefix length	Eingabe der Präfixlänge für kabelgebundenes LAN (IPv6) in Ein-Byte-Zahlen.
	Default gateway	Eingabe der Standardgateway-Adresse für kabelgebundenes LAN (IPv6) in Ein-Byte-Zahlen oder -Buchstaben zwischen A und F.

Wenn die Einstellungen zu TCP/IP geändert wurden, muss das Gerät vom Netzwerk getrennt und wieder angeschlossen werden.

Wenn die Subnetzmaske des Netzwerks geändert wurde, wählen Sie [Subnet mask] im oben abgebildeten Fenster und geben Sie die neue Subnetzmaske ein.

Netzwerk-Grundeinstellungen für WLAN-Verbindungen [Wireless]

Auf dem Einstellungsbildschirm können Sie unter [Wireless] (Kabellos) grundlegende Netzwerkinformationen für WLAN-Verbindungen einrichten. Zum Einstellungsverfahren siehe „Netzwerkeinstellungen“ (S91).

Element Erklärung		Werkseinstellung
MAC address Zeigt die MAC-Adresse des Projektors für WLAN-Verbindungen ein.			MAC-Adresse des Projektors (kabellos)
IPv4 address	DHCP Hier schalten Sie die DHCP-Funktion für WLAN (IPv4) ein oder aus. Die folgenden Einstellungen können nicht manuell konfiguriert werden, wenn diese Einstellung auf [ON] gesetzt ist, weil die IP-Adresse vom DHCP-Server übernommen wird.[IP address][Subnet mask][Default gateway]		OFF
	IP address Eingabe der IP-Adresse des Projektors für WLAN (IPv4) in Ein-Byte-Zahlen.		192.168.253.254
	Subnet mask	Eingabe der Subnetzmaske für WLAN (IPv4) in Ein-Byte-Zahlen.	255.255.255.0
	Default gateway	Eingabe der Standardgateway-Adresse für WLAN (IPv4) in Ein-Byte-Zahlen.	0.0.0.0
IPv6 address	IPv6 Ein- oder	Ausschalten der WLAN-Funktion (IPv6).Wenn Sie [OFF] wählen, werden die folgenden Einstellungen nicht konfiguriert.[Autoconfiguration][IP address][Prefix length][Default gateway]	OFF
	Autoconfigu-ration	Ein- oder Ausschalten der automatischen Einstellungsfunktion für WLAN (IPv6).Wenn Sie [ON] wählen, werden die folgenden Einstellungen nicht konfiguriert.[IP address][Prefix length][Default gateway]	ON
	IP address Eingabe der IP-Adresse für WLAN (IPv6) in Ein-Byte-Zahlen oder -Buchstaben zwischen A und F.
	Prefix length Eingabe der Präfixlänge für WLAN (IPv6) in Ein-Byte-Zahlen.
	Default gateway	Eingabe der Standardgateway-Adresse für WLAN (IPv6) in Ein-Byte-Zahlen oder -Buchstaben zwischen A und F.
Element Erklärung Werkseinstellung
Wireless setting	Wi-Fi Protected Setup	Hier können Sie eine Verbindungsmethode für WLAN auswählen. Nicht verfügbar im PJ AP-Modus für WLAN.	None (Manual)
	Mode Verbindungsmodus für WLAN anzeigen oder auswählen. Nicht verfügbar im PJ AP-Modus für WLAN.		infrastructure mode (select)
	Select SSID Wählen Sie die SSID des Wireless Access Point aus. Nicht verfügbar im PJ AP-Modus für WLAN.
	SSID SSID des Wireless Access Point anzeigen oder auswählen. Eine teilweise Bearbeitung der SSID wird im PJ AP-Modus für WLAN unterstützt.
	Security Sicherheitseinstellung für WLAN anzeigen oder auswählen.		Open
	Channel WLAN-Kanalnummer anzeigen oder auswählen. Nicht verfügbar, wenn sich das WLAN im Infrastruktur-Modus befindet.		6
	Key ID WEP-Schlüssel für kabellose Verbindungen anzeigen oder auswählen. Nur verfügbar mit der Sicherheitseinstellung WEP.		1
	Key type Eingangstyp für Sicherheitsschlüssel (kabellos) auswählen. Nicht verfügbar im PJ AP-Modus für WLAN.		ASCII
	Key Geben Sie den WLAN-Sicherheitsschlüssel ein.

• Wenn die Einstellungen zu TCP/IP geändert wurden, muss das Gerät vom Netzwerk getrennt und wieder angeschlossen werden. Wenn die Subnetzmaske des Netzwerks geändert wurde, wählen Sie [Subnet mask] im oben abgebildeten Fenster und geben Sie die neue Subnetzmaske ein.
• Im PJ AP-Modus sind keine IPv6-Verbindungen verfügbar (S84). [IPv6 address] ist ausgegraut.
• Mit einer teilweisen Bearbeitung der SSID bei einer Verbindung im PJ AP-WLAN-Modus (S84) können Sie den Abschnitt zwischen „PJ-“ und „_Canon0D“ ändern. Sie können alphanumerische Ein-Byte-Zeichen sowie Bindestriche und Unterstriche eingeben (1 – 15 Zeichen).

SSID

PJ-AB-123

Canon0D

Einstellungen für Netzwerk Multiprojektion eingeben [NMPJ Password]

Im Einstellungsfenster unter [NMPJ Password] können Sie die Angaben zur NMPJ-Authentifizierung festlegen. Zum Einstellungsverfahren siehe

„Netzwerkeinstellungen“ (S91).

Element Erklärung Werkseinstellung
Password Geben Sie das	Passwort für die Verbindung der Netzwerk Multiprojektion mit alphanumerischen Einzelbytezeichen ein (0 – 15 Zeichen).
Confirm password Geben	Sie zur Bestätigung dasselbe Passwort, das Sie unter [Password] eingegeben haben, erneut ein.

Einzelheiten zur Netzwerk Multiprojektion (NMPJ) finden Sie im NMPJ Benutzerhandbuch.

Internetadresse für den Download des Handbuchs: http://www.canon.com/iprj/

E-Mail einrichten [Mail]

Sie können im Einstellungsfenster unter [Mail] die nötigen Einstellungen zum Senden und Empfangen von Fehler- und Test-E-Mails vornehmen. Zum Einstellungsverfahren siehe „Netzwerkeinstellungen“ (S. 91).

Element Erklärung Werkseinstellung
Error report Ein- oder Ausschalten der E-Mail-Funktion zum Senden von Fehlermeldungen und Aktivieren von IPv4 oder IPv6 zur Verwendung im Netzwerk.		OFF
To: Geben Sie die Empfänger-Adresse für die Fehlermeldungs-E-Mails in alphanumerischen Ein-Byte-Zeichen und -Symbolen ein (1 – 63 Zeichen).		MailUserAccount
Cc: Geben Sie die CC-Adresse für die Fehlermeldungs-E-Mails in alphanumerischen Ein-Byte-Zeichen und -Symbolen ein (1 – 63 Zeichen).
From: Geben Sie die Absender-Adresse für die Fehlermeldungs-E-Mails in alphanumerischen Ein-Byte-Zeichen und -Symbolen ein (1 – 63 Zeichen).		[e-mail]
IPv4 SMTP server IP address	Geben Sie die IP-Adresse (IPv4) des SMTP-Servers in Ein-Byte-Zahlen ein.	0.0.0.0
IPv4 SMTP server port number	Geben Sie die Port-Nummer (IPv4) des SMTP-Servers in Ein-Byte-Zahlen (1 – 65535) ein.	25
IPv6 SMTP server IP address	Geben Sie die IP-Adresse (IPv6) des SMTP-Servers in Ein-Byte-Zahlen ein.
IPv6 SMTP server port number	Geben Sie die Port-Nummer (IPv6) des SMTP-Servers in Ein-Byte-Zahlen (1 – 65535) ein.	25
Mail resend interval* Geben	Sie den Intervall für das erneute Senden der E-Mail, wenn ein Fehler aufgetreten ist (Einheit: Sekunden), in einem Bereich von 0 – 59 Sekunden in Ein-Byte-Zahlen ein.	10
Mail resend times Geben	Sie die Anzahl der Male, die die Fehlermeldungs-E-Mail erneut gesendet wird, in einem Bereich von 0 – 255 in Ein-Byte-Zahlen ein.	3

* Wenn das Intervall auf 0 Sekunden eingestellt ist, werden ohne Pause wiederholte Sendeversuche mit der E-Mail unternommen (Anzahl gemäß Einstellung [Mail resend times]).

E-Mail-Authentifizierung einstellen

Unter dem Menüpunkt [Mail] können Sie im Einstellungsfenster unter [Mail auth] die Authentifizierungseinstellungen für E-Mails festlegen, die beim Auftreten von Fehlern gesendet werden. Zum Einstellungsverfahren siehe „Netzwerkeinstellungen“ (S. 91).

Element Erklärung	Werkseinstellung
Mail authentication Wählen	Sie die Methode der E-Mail-Authentifizierung. Wenn [OFF] ausgewählt wird, können andere Einstellungen der E-Mail-Authentifizierung nicht geändert werden.	OFF
User name Geben Sie den	Namen, der zur E-Mail-Authentifizierung verwendet werden soll, in alphanumerischen Ein-Byte-Zeichen und -Symbolen ein (1 – 63 Zeichen).
Password Geben Sie das	Passwort für die E-Mail-Authentifizierung in alphanumerischen Ein-Byte-Zeichen und -Symbolen ein (1 – 63 Zeichen).
Confirm password Geben	Sie zur Bestätigung dasselbe Passwort, das Sie unter [Password] eingegeben haben, erneut ein.
IPv4 POP3 server IP address	Geben Sie die IP-Adresse des POP3-Servers (IPv4) in Ein-Byte-Zahlen ein.	0.0.0.0
IPv4 POP3 server port number	Geben Sie die Port-Nummer des POP3-Servers (IPv4) in Ein-Byte-Zahlen (1 – 65535) ein.	110
IPv6 POP3 server IP address	Geben Sie die IP-Adresse des POP3-Servers (IPv6) in Ein-Byte-Zahlen ein.
Element Erklärung Werkseinstellung
IPv6 POP3 server port number	Geben Sie die Port-Nummer des POP3-Servers (IPv6) in Ein-Byte-Zahlen (1 – 65535) ein.	110
POP before SMTP response time	Geben Sie die Timeout-Zeit zwischen POP3-Authentifizierung (Einheit: Millisekunden) und SMTP-Authentifizierung mit Ein-Byte-Zahlen ein (0 – 9999 Millisekunden).	300

Senden einer Test-E-Mail

Sie können Test-E-Mails an die angegebene E-Mail-Adresse senden, die unter dem Menüpunkt [Mail] im Abschnitt [Mail] hinterlegt ist. Klicken Sie dazu unten im Einstellungsfenster auf [Send test mail].

SNMP einstellen [SNMP]

Im Einstellungsfenster können Sie unter [SNMP] die Einstellungen zur Steuerung des Projektors mit der SNMP-Agentfunktion (Simple Network Management Protocol) festlegen. Zum Einstellungsverfahren siehe „Netzwerkeinstellungen“ (S. 91).

Element Erklärung Werkseinstellung
SNMP Wählen Sie die Version der SNMP-Funktion. Wenn [OFF] ausgewählt ist, können die anderen Einstellungen auf diesem Bildschirm nicht konfiguriert werden.		OFF
Receive community Geben	Sie den Namen der Community ein, die Informationen bezüglich des Projektors erhalten soll, in alphanumerischen Ein-Byte-Zeichen und -Symbolen (1 – 15 Zeichen).
Password Geben Sie das	Passwort für die Community-Einstellungen in alphanumerischen Ein-Byte-Zeichen und -Symbolen ein (8 – 15 Zeichen). Es kann nur eingestellt werden, wenn es sich bei der SNMP-Version um V3 handelt.
Confirm password Geben	Sie zur Bestätigung dasselbe Passwort, das Sie unter [Password] eingegeben haben, erneut ein.

Projektorinformationen einstellen [Projector info.]

Sie können im Einstellungsfenster unter [Projector info.] relevante Kommentare eingeben, z. B. die Projektornamen und die Aufstellungsorte, wo Projektoren installiert sind. Mit diesen Informationen können Projektoren identifiziert werden, wenn mehrere Projektoren in einem Netzwerk eingesetzt werden. Zum Einstellungsverfahren siehe „Netzwerkeinstellungen“ (S. 91).

Element Erklärung Werkseinstellung
Projector name Geben Sie den Projektornamen in alphanumerischen Ein-Byte-Zeichen und -Symbolen ein (1 – 63 Zeichen).		Canon Projector001
Comment Geben Sie alle relevanten Hinweise ein (z. B. Aufstellungsort des Projektors).

Einige Zeichen wie zum Beispiel die Raute „#“ sind für [Projector name] und [Comment] unzulässig.

PJLink einstellen [PJLink]

Sie können die PJLink-Funktionen im Einstellungsfenster unter [PJLink] einstellen. Dies sind die Standardeinstellungen für den Projektorbetrieb in einem Netzwerk. Zum Einstellungsverfahren siehe „Netzwerkeinstellungen“ (S. 91). Informationen zu PJLink finden Sie unter „Was ist PJLink?“ (S. 197).

Element Erklärung Werkseinstellung
PJLink Zum Ein- und Ausschalten der PJLink-Funktion. Wenn [OFF] ausgewählt ist, können die anderen Einstellungen auf diesem Bildschirm nicht konfiguriert werden.		ON
PJLink authentication Schalten Sie die PJLink-Authentifizierungsfunktion ein oder aus. Wenn [OFF] ausgewählt ist, können die folgenden Elemente nicht geändert werden:[Password][Confirm password]		ON
Password Geben Sie das	Passwort für die PJLink-Authentifizierung in alphanumerischen Ein-Byte-Zeichen ein (1 – 32 Zeichen).	system
Confirm password Geben	Sie zur Bestätigung dasselbe Passwort, das Sie unter [Password] eingegeben haben, erneut ein.	system
Notify 1 Geben Sie an, ob	eine spontane Statusbenachrichtigung gesendet werden soll. Wenn Sie [OFF] wählen, wird die Konfiguration der Adresse unter [Notify 1 IP Address] verhindert.	OFF
Notify 1 IP Address Wenn	[Notify 1] auf [ON] gesetzt ist, geben Sie die IP-Adresse an, die eine Benachrichtigung erhalten soll.
Notify 2 Benachrichtigung	an mehrere Empfänger konfigurieren.	OFF
Notify 2 IP Address Wenn	[Notify 2] auf [ON] gesetzt ist, geben Sie die IP-Adresse an, die eine Benachrichtigung erhalten soll.

Steuerung vom Hersteller Crestron Electronics einrichten [Crestron]

Der Bildschirm [Crestron e-Control] wird geöffnet. Einzelheiten über Crestron Controller finden Sie auf der Crestron-Website.

http://www.crestron.com

IPsec ist eine Protokoll-Suite, die verhindern soll, dass die über ein Netzwerk gesendeten und empfangenen IP-Pakete abgefangen, manipuliert oder anderweitig beeinträchtigt werden. IPsec fügt einer einfachen Internetschicht Sicherheitsfunktionen hinzu. Die Sicherheit soll gewährleistet werden, ohne auf Anwendungen oder Netzwerkkonfigurationen angewiesen zu sein.

Element Erklärung Werkseinstellung
IPsec Schalten Sie die IPsec-Funktion ein oder aus.		OFF
Pre-Shared key Pre-Shared Key eingeben, mit dem die IKE-SAs angelegt werden.
Exempt HTTP from IPsec	Hier wird angegeben, ob die HTTP-Kommunikation von der IPsec-Verschlüsselung ausgenommen ist (ON) oder nicht (OFF).	ON

• Wenn IPsec verwendet wird, muss der Projektor so konfiguriert werden, dass er den IPsec-Betriebsbedingungen entspricht, die auf anderen, mit dem Projektor kommunizierenden Geräten eingestellt sind.
• Die vom Projektor unterstützten Betriebsbedingungen für IPsec können auf dem Web-Bildschirm des Projektors überprüft werden.
• Mit der Einstellung [Exempt HTTP from IPsec] auf [OFF] wird der Zugriff auf den Web-Bildschirm des Projektors verhindert, wenn IPsec versehentlich auf anderen Geräten aktiviert wird, die für die Kommunikation mit dem Projektor verwendet werden.

Um eine Zugriffssperre zu vermeiden, können Sie diese Einstellung so konfigurieren, dass die HTTP-Kommunikation von IPsec ausgenommen wird.

• [Bereitschaftsstromeinstellung] wird auf [Normal] eingestellt und kann nicht geändert werden, wenn IPsec aktiviert ist.
• Für die Aktivierung von IPsec sind korrekte IPsec-Einstellungen auf anderen mit dem Projektor verbundenen Geräten, wie z. B. Computern, erforderlich. • Die IPsec-Einstellungen können nicht geändert werden, wenn [DHCP] (IPv4) aktiviert ist.
• Wenn IPsec aktiviert ist, können [DHCP] (IPv4) und [Auto-Einstellungen] (IPv6) nicht geändert werden.
• Wenn IPsec aktiviert ist, können [TCP/IP] (IPv4) und [Manuelle Einstellungen] (IPv6) nicht geändert werden.

Wartung / Technische Daten des Produkts / Fehlerbehebung

Projektor reinigen

Reinigen Sie den Projektor regelmäßig, damit sich auf der Oberfläche kein Staub ansammelt.

Schmutz auf der Objektlinse beeinträchtigt die Qualität des projizierten Bildes.

Verwenden Sie zur Wartung des Projektors keine Klebstoffe, Schmierstoffe, Öle oder alkalische Reinigungsmittel. Sie könnten am Gehäuse haften bleiben und es beschädigen. Dies kann dazu führen, dass der Projektor aus seiner Halterung fällt und dadurch Unfälle oder Verletzungen verursacht.

Bevor Sie den Projektor reinigen, schalten Sie ihn aus, und warten Sie, bis der Lüfter nicht mehr läuft. Ziehen Sie dann den Netzstecker, und lassen Sie den Projektor mindestens 1 Stunde lang stehen. Sie können sich anderenfalls eine Verbrennung zuziehen, da der Projektor nach dem Ausschalten noch eine Weile sehr heiß ist.

Wischen Sie das Hauptgerät mit einem weichen Tuch sorgfältig ab.

Bei starker Verschmutzung feuchten Sie das Tuch mit einer milden

Reinigungslösung an und wringen es vor dem Abwischen des Projektorgehäuses gut aus. Danach sollte das Gehäuse mit einem trockenen Tuch abgewischt werden.

• Flüchtige Reinigungsmittel oder Benzin dürfen niemals verwendet werden, da sie das Projektorgehäuse angreifen.
• Verwenden Sie kein chemisch behandeltes Tuch.
• Das Objektiv kann leicht verkratzen, weshalb keine groben Tücher oder Papiertaschentuch verwendet werden dürfen.

Luftfilter reinigen

Der Luftfilter schützt die Linse und den Spiegel im Innern des Projektors vor Schmutz und Staub. Wenn sich der Luftfilter zusetzt, kann der Projektor beschädigt werden, da der Luftstrom durch den Projektor blockiert wird, was einen Wärmestau im Inneren des Geräts verursachen kann.

Das folgende Fenster wird nach dem Einschalten des Projektors angezeigt, wenn der Luftfilter gereinigt werden muss. Reinigen Sie den Luftfilter, falls es angezeigt wird.

• Nur [◀], [▶], die OK-Taste und die POWER-Taste können ausgewählt werden, während diese Meldung angezeigt wird. (Wenn Sie die POWER-Taste drücken, wird die Meldung „Zum Ausschalten POWER-Taste erneut drücken.“ angezeigt.)
• Dieses Fenster wird 10 Sekunden lang angezeigt und wird dann geschlossen, danach sind alle Tasten aktiv.

Wartung

• Schalten Sie den Projektor aus und ziehen Sie das Netzkabel ab.
• Haken Sie Ihren Finger am Griff des Luftfilters an der Seite des Projektors ein, und entfernen Sie den Luftfilter. Entfernen Sie den Staub mit einem Staubsauger.
• Wenn beim Einschalten des Projektors nach dem Reinigen des Luftfilters das Fenster zum Reinigen des Filters angezeigt wird, wählen Sie [Ja], und drücken Sie die OK-Taste. Der Luftfilterzähler wird zurückgesetzt, und die Meldung wird nicht mehr angezeigt.
• Dieses Fenster wird nicht angezeigt, wenn [Luftfilter-Warnanzeige] auf [Aus] gestellt ist (S168). Setzen Sie den Luftfilterzähler manuell zurück (S183).

Den Luftfilter nicht in Wasser spülen. Filter und Projektor könnten dadurch beschädigt werden.

Luftfilter auswechseln

Befolgen Sie zum Auswechseln des Luftfilters die folgenden Schritte.

1. Schalten Sie den Projektor aus und ziehen Sie das Netzkabel ab.

2. Greifen Sie mit dem Finger in die Kerbe unter der Filtereinheit an der Seite des Projektors, und ziehen Sie die Filtereinheit heraus.

3. Drücken Sie den Luftfilter von unten nach oben, und nehmen Sie ihn aus dem Luftfilterrahmen heraus.

4. Setzen Sie einen neuen Luftfilter in den Luftfilterrahmen ein.

5. Schieben Sie den Rahmen mit dem Luftfilter vollständig in den Projektor ein.

• Setzen Sie nach dem Auswechseln des Luftfilters den Wert für [Luftfilterzähler] zurück (S183).
• Gehen Sie sorgsam mit dem Luftfilter um. Wenn er beschädigt ist, kann die Filterwirkung beeinträchtigt sein.
• Wenn die Lampe ausgetauscht wird, sollte auch der Luftfilter ausgetauscht werden.
• Für den Kauf einer Ersatzlampe (Teilenummer: RS-LP12) und eines Luftfilters (Teilenummer: RS-FL05) wenden Sie sich an das Canon Call Center.

Lampe auswechseln

Wenn die Nutzungsdauer der Lampe einen bestimmten Zeitraum überschreitet, wird bei jedem Einschalten des Projektors eine der beiden folgenden Meldungen 10 Sekunden lang angezeigt.

Wenn die Zeit bis zum Lampenwechsel demnächst abläuft

Legen Sie eine neue Lampe bereit, wenn dieses Fenster angezeigt wird.

• Nur [◀], [▶], die Tasten OK, POWER, FOCUS, ZOOM und LENS SHIFT können ausgewählt werden, während diese Meldung angezeigt wird.
• Wenn Sie die POWER-Taste drücken, wird die Meldung „Zum Ausschalten POWER-Taste erneut drücken.“ angezeigt.
• Dieses Fenster wird 10 Sekunden lang angezeigt und erlischt dann, danach sind alle Tasten aktiv.
• Diese Meldung wird nicht mehr angezeigt, wenn Sie als Antwort auf die Frage „Möchten Sie diese Meldung erneut anzeigen?“ [Nein] wählen.

Wenn die Zeit bis zum Lampenwechsel abgelaufen ist

Betriebsstunden bis zum Lampenwechsel

WUX7500 ca. 3000 Stunden

WUX6700 ca. 3000 Stunden

WUX5800 ca. 3500 Stunden

Wenn die Meldung zum Lampenwechsel angezeigt wird, lesen Sie „Vorgehensweise beim Auswechseln der Lampe“ (S227).

• Während diese Meldung angezeigt wird, sind nur die Tasten POWER, OK, FOCUS, ZOOM und LENS SHIFT verfügbar.
• Wenn Sie die POWER-Taste drücken, wird die Meldung „Zum Ausschalten POWER-Taste erneut drücken.“ angezeigt.
• Dieses Fenster wird 10 Sekunden lang angezeigt und wird dann geschlossen, danach sind alle Tasten aktiv.
• Überprüfen Sie die Nutzungsdauer der Lampe unter [Lampenzähler] im Menü [Systemeinstellungen] (S183).
• Dieses Fenster wird nicht angezeigt, wenn [Lampen-Warnanzeige] auf [Aus] gestellt ist (S167).

• Die Lampen neigen eher zum Bruch, wenn bereits der Hinweis auf den Lampenwechsel angezeigt wird. Wechseln Sie die Lampe so schnell wie möglich gegen eine neue aus. - Der empfohlene Zeitpunkt für den Lampenwechsel ist nur ein Richtwert und keine Garantie für die Lebensdauer der Lampen. • Die Lebensdauer der Lampen variiert stark von Lampe zu Lampe und in Abhängigkeit von den Einsatzbedingungen. Manche Lampen können bereits kurz nach ihrem ersten Einsatz ausfallen oder zerbrechen. - In diesem Projektor wird eine Quecksilberdampflampe verwendet. Entsorgen Sie gebrauchte Lampen entsprechend den geltenden örtlichen Vorschriften.

Ersatzlampe

In diesen Projektor können die folgenden Lampen eingesetzt werden.

Teilenummer der Lampe: RS-LP12

Wenden Sie sich beim Kaufen einer Austauschlampe an das Canon Call Center.

Vorsichtshinweise für das Auswechseln von defekten Lampen Wenn die Lampe während der Projektion oder nach dem Einschalten nicht mehr leuchtet, ist sie möglicherweise defekt. In diesem Fall dürfen Sie die Lampe auf keinen Fall selbst auswechseln. Fordern Sie den Service stets bei einem qualifizierten Techniker oder beim Canon Call Center an. Bei Projektoren, die an der Decke montiert sind, kann die Lampe herausfallen, wenn Sie die Lampenabdeckung öffnen, oder wenn Sie versuchen, die Lampe auszuwechseln. Während des Auswechselns darf sich niemand unter dem Projektor aufhalten und nicht direkt unter der Seite der Lampenabdeckung stehen.

Bevor Sie die Lampe ersetzen, schalten Sie den Projektor aus, und warten Sie, bis der Lüfter nicht mehr läuft. Ziehen Sie dann den Netzstecker, und lassen Sie den Projektor mindestens 1 Stunde lang stehen. Die Lampe darf unmittelbar nach dem Abschalten des Projektors nicht berührt werden. Sie ist sehr heiß und kann Verbrennungen verursachen.

• Verwenden Sie unbedingt eine der angegebenen Lampen.
• Um weitere Detailinformationen zu erhalten, wenden Sie sich an das Canon Call Center. Sie können das Teil auch auf der Website von Canon erwerben.
• Vermeiden Sie beim Ersetzen der Lampe das Berühren der inneren Glasfläche. Dadurch könnte sich die Projektorleistung verschlechtern.
• Gehen Sie vorsichtig mit den Lampen um. Die Lampen können während ihrer Benutzung zu Bruch gehen, wenn sie zuvor zerkratzt oder Stößen ausgesetzt wurden. Wenn die Lampe zu Bruch geht, wenden Sie sich bitte an das Canon Call Center, und befolgen Sie die Anweisungen unter „Beachten Sie beim Auswechseln von defekten Lampen die folgenden Vorsichtshinweise. Bei Missachtung besteht Verletzungsgefahr.“ (S19).
• Entfernen Sie beim Austauschen der Lampe keine anderen als die angegebenen Schrauben.

Vorgehensweise beim Auswechseln der Lampe

1 Schalten Sie den Projektor aus und ziehen Sie das Netzkabel ab. 2 Lösen Sie die Schraube auf der Rückseite, und öffnen Sie die Lampenabdeckung in Pfeilrichtung.

Diese Schraube ist an der Lampenabdeckung befestigt, damit sie nicht herausfällt.

3 Lösen Sie die drei Schrauben an der Innenseite der Lampeneinheit und ziehen Sie langsam die Lampeneinheit in Pfeilrichtung.

Die gelösten Schrauben werden nicht von der Lampeneinheit herabfallen.

4 Setzen Sie eine neue Lampeneinheit bis zum Anschlag ein und befestigen Sie sie mit den drei Schrauben. 5 Schließen Sie die Lampenabdeckung, und ziehen Sie die Schraube fest. 6 Schalten Sie den Projektor ein. Rufen Sie das Menü auf, und wählen Sie [Systemeinstellungen] > [Sonstige Einstellungen] > [Lampenzähler] aus.

7 Wählen Sie [Zurücksetzen] > [Ja], um den Lampenzähler zurückzusetzen.

• Wenn die Lampe ausgetauscht wird, sollte auch der Luftfilter ausgetauscht werden (S222).
• Für den Kauf einer Ersatzlampe (Teilenummer: RS-LP12) und eines Luftfilters (Teilenummer: RS-FL05) wenden Sie sich an das Canon Call Center.

Technische Daten des Produkts

■ Unterstützte Signalarten

Dieser Projektor unterstützt folgende Signalarten.

Wenn Ihr Computer oder AV-Gerät mit einer dieser Signalarten kompatibel ist, kann die Funktion Auto PC die Eingangssignalart erkennen und das Bild korrekt projizieren.

Analog PC

Auflösung (Punkte)	Signalart	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
640 x 480 VGA 31,469 59,940
720 x 480 - 31,469 59,940
720 x 576 - 31,250 50,000
800 x 600 SVGA 37,879 60,317
848 x 480 - 31,020 60,000
1024 x 768 XGA 48,363 60,004
1280 x 768	WXGA	47,776 59,870
		47,396 59,995
1280 x 800		49,702 59,810
		49,306 59,910
1280 x 960 - 60,000 60,000
1280 x 1024	SXGA 63,981 60,020
1366 x 768 - 47,712 59,790
1400 x 1050	SXGA+	64,744 59,948
		65,317 59,978
1440 x 900	WXGA+	55,935 59,887
		55,469 59,901
1600 x 900 - 60,000 60,000
1600 x 1200	UXGA	75,000 60,000
1680 x 1050	WSXGA+	64,674 59,883
		65,290 59,954
1920 x 1080	-	56,250 50,000
		67,500 60,000
1920 x 1200	WUXGA	74,038 59,950

Digital PC

Auflösung (Punkte)	Signalart	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
640 x 480	D-VGA	31,469 59,940
720 x 480 - 31,469 59,940
720 x 576 - 31,250 50,000
800 x 600	D-SVGA	37,879 60,317
1024 x 768	D-XGA	48,363 60,004
1280 x 720 -		37,500 50,000
		45,000 60,000
1280 x 800	D-WXGA	49,702 59,810
		49,306 59,910
1280 x 1024	D-SXGA	63,981 60,020
1366 x 768 - 47,712 59,790
1400 x 1050	D-SXGA+	64,744 59,948
		65,317 59,978
1440 x 900	D-WXGA+	55,935 59,887
		55,469 59,901
1600 x 900 - 60,000 60,000
1600 x 1200	D-UXGA	75,000 60,000
1680 x 1050	D-WSXGA+	64,674 59,883
		65,290 59,954
Auflösung (Punkte) Signalart		Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
1920 x 1080 –		27,000 24,000
		56,250 50,000
		67,500 60,000
1080PsF(1920 x 1080i)	–	27,000 24,000
		28,125 25,000
		33,750 30,000
1920 x 1200 D-WU	XGA 74,038 59,950

HDMI/DisplayPort/HDBaseT

Den Projektor an einen Computer anschließen

Auflösung (Punkte)	Signalart	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
640 x 480 VGA 31	,469 59,940
800 x 600 SVGA 37	,879 60,317
1024 x 768 XGA 48	,363 60,004
1280 x 800 WXGA		49,702 59,810
		49,306 59,910
1280 x 1024 SXGA	63,981	60,020
1366 x 768	-	47,712 59,790
1400 x 1050	SXGA+	64,744 59,948
		65,317 59,978
1440 x 900	WXGA+	55,935 59,887
		55,469 59,901
1600 x 900	-	60,000 60,000
1600 x 1200 UXGA	75,000	60,000
1680 x 1050	WSXGA+	64,674 59,883
		65,290 59,954
1920 x 1200	WUXGA	74,038 59,950

Den Projektor an ein AV-Gerät anschließen

Signalart	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
480p	31,469	59,940
576p	31,250	50,000
720p	37,500	50,000
	45,000	60,000
1080i	28,125	50,000
	33,750	60,000
1080p	27,000	24,000
	56,250	50,000
	67,500	60,000

Komponenten

Signalart	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
480i	15,734	59,940
480p	31,469	59,940
576i	15,625	50,000
576p	31,250	50,000
720p	37,500	50,000
	45,000	60,000
1080i	28,125	50,000
	33,750	60,000
1080p	56,250	50,000
	67,500	60,000
1080PsF	27,000 24,000
	28,125 25,000
	33,750 30,000

* Änderungen an den technischen Daten in der obigen Tabelle bleiben vorbehalten. * Dieser Projektor kann keine Computerausgangssignale umsetzen, deren Punkttakt mehr als 162 MHz beträgt. * Verwenden Sie ein Computerkabel, bei dem alle Pins angeschlossen sind. Wenn ein Kabel verwendet wird, bei dem nicht alle Pins angeschlossen sind, wird das Bild möglicherweise nicht richtig angezeigt.

■ Projektor

Modellbezeichnung WUX7500 WUX6700 WUX5800
Darstellungssystem Reflektierendes LCD-Panel (LCOS): 3 Panels
Optisches System		Farbtrennung durch dichroitischen Spiegel /Polarisationsstrahlenteiler und Farbzusammensetzungdurch Prisma
Anzeigegerät	Größe des effektivenAnzeigebereichs	0,71" / 16:10
	Effektive Anzahl der Pixel 2.304.000 (1920 x 1200)
	Weitere Funktionen Aktivmatrix-System
Projektionsobjektiv	Zoom (*4) 1,5 x (elektrisch)
	Fokus Elektrisch
	Lens-Shift (*4)(*5) V: -15% bis +55% (elektrisch), H: ±10% (elektrisch)
	Brennweite (*4) f = 23,0 – 34,5 mm
	F-Wert (*4) F1,89 – F2,65
Lichtquelle	Hochdruck-Quecksilberdampflampe	430W	386W	343W
Projektionsbildgröße /Projektionsabstand (*4)		Minimum: 101,6 cm – Maximum: 1524 cm,Projektionsabstand: 1,3 m – 29,0 m
Anzahl der Farben		16.770.000 Farben
Helligkeit (*1) (*2)		7500lm	6700lm	5800lm
Kontrastverhältnis (*1) (*3)		2000:1
Gleichförmigkeit (Verhältnis derHelligkeitswerte Bildrand/Bildmitte) (*1) (*4)		90%
Lautsprecher		1W, mono
UnterstützteEingangssignalarten		Siehe „Unterstützte Signalarten“ (S229 – S231)
Anzeigeauflösung	Computersignaleingang	Maximale Eingangsaufösung 1920 x 1200 Punkte
	Videosignaleingang	Maximale Eingangsaufösung 1920 x 1200 Punkte
Modellbezeichnung		WUX7500	WUX6700	WUX5800
Videosignale	Analog PC-Eingang	WUXGA / UXGA / WSXGA+ / SXGA+ / WXGA+ / FWXGA / WXGA / SXGA / XGA / SVGA / VGA
	Digital PC-Eingang	WUXGA / UXGA / WSXGA+ / SXGA+ / WXGA+ / FWXGA / WXGA / SXGA / XGA / SVGA / VGA
	Digitaler Videoeingang 1080p / 1080i / 720p / 576p / 480p
	Komponenten Video-Eingang	1080p / 1080i / 720p / 576p / 576i / 480p / 480i
Videosignal-Eingangsbuchse	Mini D-sub, 15-polig Analog PC, Komponenten
	DVI-I Digital PC-, Analog PC-Eingang (DVI-Anschluss 29-polig)
	HDMI Digital PC, Digital Video
	DisplayPort Digital PC, Digital Video
	RJ-45 HDBaseT-Eingang (Video / Audio / Steuerung / Netzwerk)
Weitere Buchsen und Anschlüsse	Miniklinke AUDIO IN
	Miniklinke AUDIO OUT
	Miniklinke Kabelgebundene	Fernbedienung
	RS-232C CONTROL (D-sub 9)
	USB USB Typ A
Betriebsgeräusch(Lampenmodus: Volle Leistung / Energie sparen 1 / Energie sparen 2)		40 / 29 / 27 dB 37	/ 29 / 27 dB 35 / 29	/ 27 dB
Betriebstemperatur 0°C – 40°C
Stromversorgung AC100 V – 240		V 50 / 60 Hz
Maximale Leistungsaufnahme		555W	495W	455W
Leistungsaufnahme im Bereitschaftsmodus	Netzwerk AUS, Serielle Kommunikation: Dienstport	0,28W
	Netzwerk EIN, Serielle Kommunikation: Dienstport	1,6W
	Netzwerk AUS, Serielle Kommunikation: HDBaseT	1,5W
	Netzwerk EIN, Serielle Kommunikation: HDBaseT	1,6W
Standardmaße		480 mm (B) x 196 mm (H) x 515 mm (T)
Gewicht		ca. 13 kg (ohne Projektionsobjektiv-Einheit)
Zubehör		Fernbedienung, Trockenbatterien für Fernbedienung, Netzkabel, Wichtige Informationen und Garantiekarte
Kabellose Konnektivität	Standards	IEEE802.11b/g/n
	Unterstützte Kanäle	1 CH - 11 CH
	Frequenzband	2,4 GHz

(*1) Konform mit ISO21118-2012 (*2) Bei Verwendung eines Standard-Zoomobjektivs (RS-SL01ST) im Bildmodus [Präsentation] und im Lampenmodus [Volle Leistung]. (*3) Bei Verwendung eines Standard-Zoomobjektivs (RS-SL01ST) im Bildmodus [Präsentation] und bei Einstellung der Lampensteuerung auf [Ein]. (*4) Bei Verwendung eines Standard-Zoomobjektivs (RS-SL01ST).

(*5) Im Linsenverschiebungsmodus [Normal]

* Mindestens 99,99% der LCD-Panel-Bildpunkte sind fehlerfrei. Während der Projektion bleiben aufgrund der dem LCD-Panel innewohnenden Eigenschaften maximal 0,01% der Bildpunkte kontinuierlich hell oder dunkel. * Dauerbetrieb des Projektors über längere Zeiträume kann den Verschleiß optischer Teile beschleunigen. * Änderungen der technischen Daten und des äußeren Erscheinungsbilds bleiben ohne vorherige Ankündigung vorbehalten.

■ Fernbedienung

Typ RS-RC07
Stromversorgung DC 3,0 V, Verwendung von zwei AAA-Batterien
Reichweite	Ca. 8 m ± 25° horizontal und vertikal (gemessen ab Infrarot-Empfänger der Fernbedienung)
Abmessungen 46,5	mm (B) x 23 mm (H) x 159 mm (T)
Gewicht 56 g

■ Technische Angaben der Objektiveinheiten (Option)

Name Standard-Zoomobjektiv Langes Zoomobjektiv
Modellnummer RS	-SL01ST RS-SL02LZ
Außenansicht
Brennweite 23,0 –	34,5 mm	34,0 – 57,7 mm
Blendenzahl	1,89 – 2,65	1,99 – 2,83
Breite	143,4 mm	143,4 mm
Höhe	106,7 mm	106,7 mm
Länge	175,3 mm	175,3 mm
Gewicht	ca. 725 g	ca. 925 g
Zoom	1,5 x	1,7 x
Projektionsabstand	1,3 – 29,0 m	1,9 – 48,5 m
Größe 100Projektionsabstand	3,21 – 4,82 m	4,72 – 8,05 m

Einzelheiten über den Wert für die Linsenverschiebung finden Sie unter „Einstellung mit der Linsenverschiebung“ (S71).

Name Extrem langes Zoomobjektiv Weitwinkel-Zoomobjektiv
Modellnummer RS-SL04UL RS-SL05WZ
Außenansicht
Brennweite	53,6 – 105,6 mm	15,56 – 23,34 mm
Blendenzahl 2,34 – 2,81 2,09 – 2,34
Breite 143,4 mm 143,4 mm
Höhe 106,7 mm 106,7 mm
Länge 183,7 mm 183,7 mm
Gewicht ca. 1110 g ca. 1065 g
Zoom	1,97x	1,5x
Projektionsabstand	4,6 – 89,0 m	0,9 – 19,5 m
Größe 100Projektionsabstand	7,64 – 14,94 m	2,15 – 3,23 m

Name	Kurzes Festwinkelobjektiv	Ultraweitwinkel-Zoomobjektiv
Modellnummer	RS-SL03WF	RS-SL06UW
Außenansicht
Brennweite	12,8 mm	8,39 mm
Blendenzahl	2,0	2,40
Breite 143,4 mm 143,4 mm
Höhe 106,7 mm	113,7 mm
Länge 175,3 mm 304,3 mm
Gewicht	ca. 1060 g ca. 1520 g
Zoom	—	—
Projektionsabstand	0,69 – 5,17 m	0,45 – 3,51 m
Größe 100Projektionsabstand	1,73 m	1,16 m

Einzelheiten über den Wert für die Linsenverschiebung finden Sie unter „Einstellung mit der Linsenverschiebung“ (S71).

■ Außenansicht

WUX7500 / WUX6700 / WUX5800

■ Analog PC-2 / COMPONENT-Buchse

Diese Buchse dient als ANALOG PC-Eingang des Computers oder als COMPONENT-Eingangsbuchse. Verwenden Sie ein D-sub-Computerkabel. Die Spezifikationen des ANALOG PC-Eingangs und des COMPONENT-Eingangs sind identisch.

Mini D-sub, 15-polig

PIN-Nr.	Signal PIN-Nr. Signal
1 R 9	Spannung +5 V
2	G 1 0		Masse (Vertical-Sync.)
3 B 1	1 Masse
4 OFFEN		12 DDC-Daten
5	Masse (Horizontal-Sync.)	13	Horizontal-Sync.
6 Masse (R)		14 Vertikal-Sync.
7 Masse (G)		15 DDC-Takt
8 Masse (B)

■ Service-Port (CONTROL)

PIN-Zuweisung

Datenübertragungsformat

Datenübertragungsmodus: RS-232C, asynchron, Halbduplex-Datenübertragung

Datenübertragungsgeschwindigkeit: 19200 Bit/s

Zeichenlänge: 8 Bits

Stoppbits: Umschaltbar zwischen 1 Bit und 2 Bits. Die

werksseitige Standardeinstellung nach

Ausführung der Funktion

[Werkseinstellungen] ist „1 Bit“.

Parität: Keine

Flusssteuerung: Keine

Benutzerbefehle

Befehle ASCII-Darstellung Binäre Darstellung
Stromversorgung	Stromversorgung einschalten	POWER=ON50h 4Fh 57h	45h 52h 3Dh 4Fh 4Eh 0Dh
	Stromversorgung ausschalten	POWER=OFF	50h 4Fh 57h 45h 52h 3Dh 4Fh 46h 46h 0Dh
Erfassen des Stromversorgungsstatus		GET=POWER	47h 45h 54h 3Dh 50h 4Fh 57h 45h 52h 0Dh
Eingabequelle	HDMI INPUT=HDMI	49h 4Eh 50h 55h 54h 3Dh 48h 44h 4Dh 49h 0Dh
	DisplayPort INPUT=DP49h 4Eh 50h 55h 54h 3Dh 44h 50h 0Dh
	Digital PC INPUT=D-RGB	49h 4Eh 50h 55h 54h 3Dh 44h 2Dh 52h 47h 42h 0Dh
	Analog PC-1 INPUT=A-RGB1	49h 4Eh 50h 55h 54h 3Dh 41h 2Dh 52h 47h 42h 31h 0Dh
	Analog PC-2 INPUT=A-RGB2	49h 4Eh 50h 55h 54h 3Dh 41h 2Dh 52h 47h 42h 32h 0Dh
	Komponenten INPUT=COMP	49h 4Eh 50h 55h 54h 3Dh 43h 4Fh 4Dh 50h 0Dh
	HDBaseT INPUT=HDBT	49h 4Eh 50h 55h 54h 3Dh 48h 44h 42h 54h 0Dh
	LAN INPUT=LAN	49h 4Eh 50h 55h 54h 3Dh 4Ch 41h 4Eh 0Dh
	USB INPUT=USB	49h 4Eh 50h 55h 54h 3Dh 55h 53h 42h 0Dh
Erfassen der Eingabequelle		GET=INPUT	47h 45h 54h 3Dh 49h 4Eh 50h 55h 54h 0Dh
Bildmodus	Standard	IMAGE=STANDARD	49h 4Dh 41h 47h 45h 3Dh 53h 54h 41h 4Eh 44h 41h 52h 44h 0Dh
	Präsentation	IMAGE=PRESENTATION	49h 4Dh 41h 47h 45h 3Dh 50h 52h 45h 53h 45h 4Eh 54h 41h 54h 49h 4Fh 4Eh 0Dh
	Dynamisch	IMAGE=DYNAMIC	49h 4Dh 41h 47h 45h 3Dh 44h 59h 4Eh 41h 4Dh 49h 43h 0Dh
	Video IMAGE=VIDEO	49h 4Dh 41h 47h 45h 3Dh 56h 49h 44h 45h 4Fh 0Dh
	Foto/sRGB	IMAGE=PHOTO_SRGB	49h 4Dh 41h 47h 45h 3Dh 50h 48h 4Fh 54h 4Fh 5Fh 53h 52h 47h 42h 0Dh
	DICOM Sim	IMAGE=DCM_SIM	49h 4Dh 41h 47h 45h 3Dh 44h 43h 4Dh 5Fh 53h 49h 4Dh 0Dh
	Benutzer 1	IMAGE=USER_1	49h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 31h 0Dh
	Benutzer 2	IMAGE=USER_2	49h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 32h 0Dh
	Benutzer 3	IMAGE=USER_3	49h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 33h 0Dh
	Benutzer 4	IMAGE=USER_4	49h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 34h 0Dh
	Benutzer 5	IMAGE=USER_5	49h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 35h 0Dh
Befehle		ASCII-Darstellung	Binäre Darstellung
Erfassen des Bildmodus GET=IMAGE47h 45h 54h 3Dh 49h 4Dh 41h 47h 45h 0Dh			47h 45h 54h 3Dh 49h 4Dh 41h 47h 45h 0Dh
Helligkeit	Einstellung der Helligkeit	BRI=<Wert><CR>	42h 52h 49h 3Dh<numerischer Code>0Dh
Erfassen der Helligkeit GET=BRI47h 45h 54h 3Dh 42h 52h 49h 0Dh
Konturenschärfe	Einstellung der Konturen-schärfe	SHARP=<Wert><CR>	53h 48h 41h 52h 50h 3Dh<numerischer Code>0Dh
Erfassen der Konturen-schärfe		GET=SHARP<CR>	47h 45h 54h 3Dh 53h 48h 41h 52h 50h 0Dh
Kontrast	Einstellen des Kontrasts	CONT=<Wert><CR>	43h 4Fh 4Eh 54h 3Dh<numerischer Code>0Dh
Erfassen des Kontrasts GET=CONT47h 45h 54h 3Dh 43h 4Fh 4Eh 54h 0Dh
Bildseitenver-hältnis	Auto ASPECT=AUTO	AUTO	41h 53h 50h 45h 43h 54h 3Dh 41h 55h 54h 4Fh 0Dh
	4:3 ASPECT=4:3	3	41h 53h 50h 45h 43h 54h 3Dh 34h 3Ah 33h 0Dh
	16:9 ASPECT=16:9	9	41h 53h 50h 45h 43h 54h 3Dh 31h 36h 3Ah 39h 0Dh
	16:10 ASPECT=16:10	10	41h 53h 50h 45h 43h 54h 3Dh 31h 36h 3Ah 31h 30h 0Dh
	Zoom ASPECT=ZOOM	ZOOM	41h 53h 50h 45h 43h 54h 3Dh 5Ah 4Fh 4Fh 4Dh 0Dh
	Echte Größe ASPECT=TRUE	TRUE	41h 53h 50h 45h 43h 54h 3Dh 54h 52h 55h 45h 0Dh
Erfassen des Bildseiten-verhältnis		GET=ASPECT	47h 45h 54h 3Dh 41h 53h 50h 45h 43h 54h 0Dh
Lampenmodus	Volle Leistung LAMP=FULL	LAMP=FULL	4Ch 41h 4Dh 50h 3Dh 46h 55h 4Ch 4Ch 0Dh
	Energie sparen 1	LAMP=ECO1	4Ch 41h 4Dh 50h 3Dh 45h 43h 4Fh 31h 0Dh
	Energie sparen 2	LAMP=ECO2	4Ch 41h 4Dh 50h 3Dh 45h 43h 4Fh 32h 0Dh
Erfassen des Wertes für Lampenmodus		GET=LAMP47h 45h 54h 3Dh 4Ch 41h 4Dh 50h 0Dh
Blank	Blank Ein BLANK=ON42h 4Ch 41h 4Eh 4Bh 3Dh 4Fh 4Eh 0Dh
	Blank Aus	BLANK=OFF	42h 4Ch 41h 4Eh 4Bh 3Dh 4Fh 46h 46h 0Dh
Erfassen von Blank GET=BLANK47h 45h 54h 3Dh 42h 4Ch 41h 4Eh 4Bh 0Dh

Bedeutung der LED-Anzeigen

Wenn am Projektor ein Problem auftritt, leuchtet oder blinkt fortlaufend die LED-Anzeige an der Seite des Projektors, nachdem dieser ausgeschaltet wurde.

- Bevor Sie sich mit dem Problem befassen, warten Sie, bis der Lüfter nicht mehr läuft, und ziehen Sie erst dann den Netzstecker aus der Steckdose.

Status der LED-Anzeige	Bedeutung	Ursache und Abhilfemaßnahme
WARNING und TEMP leuchten auf.	Ungewöhnliche Temperatur	Die Temperatur im Projektor ist zu hoch oder die Umgebungstemperatur liegt außerhalb des Betriebsbereichs. Wenn der Projektor die Problemursache ist, prüfen Sie, ob er vorschriftsmäßig aufgestellt wurde und normal arbeitet. Ziehen Sie den Netzstecker des Projektors ab, um den Projektor abkühlen zu lassen und nehmen Sie den Projektionsbetrieb erneut beginnen. Wenn der Luftinlass oder -auslass blockiert ist, die Blockierung entfernen. Wenn der Luftfilter verstopft ist, reinigen oder ersetzen Sie ihn (S222). Wenn dieselbe Warnung erneut erscheint, liegt möglicherweise eine Störung im Projektor vor.*
WARNING und LIGHT leuchten auf.	Defekte Lampe	Die Lampe leuchtet nicht auf. Starten Sie den Projektor neu und überprüfen Sie, ob die Lampe leuchtet. Falls die Lampe nicht aufleuchtet, tauschen Sie sie aus (S227 – S228). Wenn dieselbe Warnung erneut erscheint, liegt möglicherweise eine Störung in der Lampentreiberschaltung vor.*
(Nur) WARNING blinkt dreimal nacheinander.	Fehler des Filters	Der Luftfilter ist nicht ordnungsgemäß eingebaut. Bauen Sie den Luftfilter richtig ein, und starten Sie den Projektor erneut. Wenn dieselbe Warnung erneut erscheint, liegt möglicherweise eine Störung im Projektor vor.*
WARNING blinkt dreimal, LIGHT leuchtet auf.	Defekte Lampenabdeckung	Die Lampenabdeckung ist nicht fest geschlossen. Ziehen Sie den Netzstecker des Projektors ab. Bringen Sie anschließend die Lampenabdeckung wieder in der richtigen Position an und schalten Sie den Projektor wieder ein.Wenn die Lampenabdeckung korrekt angebracht ist, liegt möglicherweise im Lampenabdeckungs-Detektorschalter eine Störung vor.*
(Nur)WARNINGblinkt viermal nacheinander.	Defekter Lüfter	Im Lüfter oder einem anderen Bauteil liegt möglicherweise eine Störung vor. Ziehen Sie den Netzstecker des Projektors aus der Steckdose, stecken Sie ihn wieder in die Steckdose, und schalten Sie den Projektor wieder ein. Wenn dieselbe Warnung erneut erscheint, liegt möglicherweise eine Störung im Projektor vor.*
(Nur)WARNINGblinkt fünfmal nacheinander.	Netzteil-störung	An einige Teile wird eine zu hohe Netzteilspannung angelegt oder ein anderes Problem ist aufgetreten. Ziehen Sie den Netzstecker des Projektors aus der Steckdose, stecken Sie ihn wieder in die Steckdose, und schalten Sie den Projektor wieder ein. Wenn dieselbe Warnung erneut erscheint, liegt möglicherweise eine Störung im Projektor vor. Ziehen Sie den Netzstecker des Projektors aus der Steckdose.*
(Nur)WARNINGblinkt sechsmal nacheinander.	Problem mit dem Einbau der Objektivein-heit	Die Objektiveinheit ist nicht richtig eingebaut. Ziehen Sie den Netzstecker des Projektors aus der Steckdose. Bauen Sie die Objektiveinheit richtig ein, und schließen Sie den Projektor wieder an. Wenn dieselbe Warnung erneut erscheint, liegt möglicherweise eine Störung im Projektor vor.*

* Wenden Sie sich an das Canon Call Center.

Symptome und Lösungen

■ Das Gerät lässt sich nicht einschalten

Ursache Abhilfemaßnahme
Das Netzkabel ist nicht richtig angeschlossen.	Prüfen Sie, ob das Netzkabel ordnungsgemäß angeschlossen ist (S82).
Das Netzkabel wurde gerade erst angeschlossen.	Warten Sie mindestens 1 Sekunde nach dem Einstecken des Projektors, bevor Sie die POWER-Taste drücken. Wenn Sie den Netzstecker eingesteckt haben, können Sie den Projektor nicht sofort einschalten (S45).
Die Lampenabdeckung ist nicht fest geschlossen.	Ziehen Sie den Netzstecker des Projektors ab. Bringen Sie anschließend die Lampenabdeckung wieder in der richtigen Position an und schalten Sie den Projektor wieder ein.
Die Sicherheitsvorrichtung wird aktiviert, da der Lufteinlass oder -auslass blockiert ist und die Temperatur im Inneren des Projektors ansteigt.	Wenn die Sicherheitsvorrichtung aktiviert ist, schaltet sich die [POWER]-Anzeige nicht ein, wenn Sie das Netzkabel einstecken. Sie können die Sicherheitsvorrichtung nicht deaktivieren. Entfernen Sie alle Hindernisse, die den Lufteinlass oder -auslass blockieren.*
Die Objektiveinheit ist nicht richtig angebracht.	Die Objektiveinheit ist nicht richtig eingebaut. Ziehen Sie den Netzstecker des Projektors aus der Steckdose. Bauen Sie die Objektiveinheit richtig ein, und schließen Sie den Projektor wieder an. Wenn dieselbe Warnung erneut erscheint, liegt möglicherweise eine Störung im Projektor vor.*
Der Luftfilter ist nicht ordnungsgemäß eingebaut.	Prüfen Sie, ob der Luftfilter ordnungsgemäß eingebaut ist (S223).
Die Tastensperre ist aktiviert.	Stellen Sie sicher, dass die Tastensperre (S169) weder für den Projektor noch für die Fernbedienung aktiviert ist.

* Wenden Sie sich an das Canon Call Center.

■ Sie können mit dem Projektor kein Bild projizieren

Ursache Abhilfemaßnahme
Ein Kabel ist nicht richtig angeschlossen.	Prüfen Sie, ob der Projektor richtig mit dem Computer oder AV-Gerät verbunden ist (S78 – S81).
Seit dem Einschalten des Projektors sind noch keine 20 Sekunden verstrichen.	Nach dem Einschalten des Projektors wird etwa 20 Sekunden lang ein Einschaltbild angezeigt. Wenn sofort ein Bild projiziert werden soll, drücken Sie die OK-Taste an der Fernbedienung oder am Bedienfeld (S33, S37).
AV-Gerät übermittelt kein Bild.	Prüfen Sie, ob das angeschlossene Gerät (Camcorder, DVD-Player usw.) auf Wiedergabe geschaltet ist.
Die Eingangsbuchsen wurden nicht korrekt angeschlossen.	Prüfen Sie, ob das AV-Gerät richtig mit den Eingangsbuchsen des Projektors verbunden ist (S36).
Es wurde keine Eingangssignalart für das angeschlossene AV-Gerät ausgewählt.	Stellen Sie sicher, dass die Eingangssignalart für das angeschlossene AV-Gerät im Menü [Eingang] korrekt ausgewählt wurde (S46).
Die Eingangssignalart ist nicht korrekt.	Prüfen Sie, ob die richtige Eingangssignalart ausgewählt ist (S133, S229).
Die BLANK-Funktion ist aktiv.	Drücken Sie die BLANK-Taste an der Fernbedienung (S51).
Es wird wegen eines computerseitigen Problems kein Bild projiziert.	Schalten Sie zuerst den Projektor, dann den Computer aus und anschließend wieder ein.
Der externe Monitorausgang ist am Computer nicht richtig eingestellt.	Aktivieren Sie den externen Monitorausgang am Computer. Zum Aktivieren des externen Monitorausgangs betätigen Sie an der Computer-Tastatur die [LCD]- oder [VGA]-Funktionstaste oder eine Taste mit einem Symbol für den externen Monitor, während Sie die [Fn]-Taste gedrückt halten. Mit Windows 10 / Windows 8.1 / Windows 7 können Sie die Bildausgabe einschalten, indem Sie die [P]-Taste drücken, während Sie die Windows-Logo-Taste gedrückt halten.Die Tastenkombinationen für diesen Vorgang können je nach Computer-Modell variieren. Weitere Informationen hierzu finden Sie im Handbuch des Computers.
Auf dem Computer ist die Dual-Screen-Funktion (für zwei Monitore) aktiviert.	Sollte diese Funktion aktiviert sein, stellen Sie den Monitorausgang des Computers auf den Spiegelungsmodus ein.Das Verfahren zur Einrichtung des Monitorausgangs ist je nach Computerhersteller unterschiedlich.Weitere Informationen hierzu finden Sie im Handbuch des Computers.
Die Bilddateien sind nicht mit dem USB-Dateibrowser kompatibel.	Die Projektion von USB-Sticks ist nur für JPEG-Bilder mit maximal 10912 x 8640 Auflösung möglich. Die Dateinamen müssen aus alphanumerischen Einzelbytezeichen bestehen, und die Laufwerke müssen FAT-formatiert sein.
Das LAN-Kabel (geschirmtes Twisted-Pair-Kabel) ist nicht richtig angeschlossen.	Wenn im Menü [Eingang] die Option [LAN] oder [HDBaseT] ausgewählt ist, überprüfen Sie, ob das LAN-Kabel (geschirmtes Twisted-Pair-Kabel) korrekt am Projektor angeschlossen ist (S83).

■ Es wird kein Ton wiedergegeben

Ursache Abhilfemaßnahme
Das Audiokabel ist nicht richtig angeschlossen.	Prüfen Sie die Audiokabel-Verbindung (S81).
Die MUTE-Funktion ist aktiv.	Drücken Sie die MUTE-Taste an der Fernbedienung (S38).
Die Lautstärke ist zu niedrig eingestellt.	Drücken Sie die VOL-Taste an der Fernbedienung oder die VOL+-Taste auf dem Bedienfeld, um die Lautstärke einzustellen (S33, S38).
Es wird ein Audiokabel mit integriertem Widerstand verwendet.	Verwenden Sie ein Audio-Kabel ohne integrierten Widerstand.
Der Audio in-Anschluss ist auf [Aus] eingestellt.	Wählen Sie die korrekte Einstellung für den Audio in-Anschluss (S171).

■ Das projizierte Bild ist unscharf

Ursache Abhilfemaßnahme
Die Bildschärfe ist nicht gut eingestellt.	Schärfe einstellen (S47).
Der Projektionsabstand ist zu kurz.	Prüfen Sie, ob der Projektionsabstand bis zur Leinwand im vorgeschriebenen Bereich liegt (S63).
Der Projektor wurde nicht lotrecht zur Leinwand aufgestellt.	Prüfen Sie, ob das Bild schräg zur Leinwand projiziert wird. Eine geringe Abweichung von der Lotrechten kann mit der Trapezkorrektur ausgeglichen werden (S105).
Der Projektor wurde an einen Platz mit stark abweichender Umgebungstemperatur gebracht.	Wenn der Projektor aus einer kalten Umgebung an einen warmen Ort gebracht wird, kann sich Kondenswasser auf dem Objektiv niederschlagen. Die Wassertropfen verflüchtigen sich nach einer Weile, und der Projektor arbeitet dann wieder normal.
Das Objektiv ist beschlagen.	Reinigen Sie das Objektiv (S222).
Schlechtes Tracking. Stellen	en Sie das Tracking mit den Funktionen [Auto PC] (S132) oder [Tracking] (S133) ein.
Das Videobild ist unscharf.	Aktivieren Sie die Bewegungsunschärfe-Unterdrückung (S174).
Die Bewegungsunschärfe-Unterdrückung ist nicht verfügbar.	Die Bewegungsunschärfe-Unterdrückung ist bei der Projektion mit einem USB-Stick und bei der Netzwerk Multiprojektion nicht möglich.
Die Konturenschärfe-Einstellung ist nicht verfügbar.	Die Konturenschärfe kann am geteilten Bildschirm nicht eingestellt werden.
Die Objektiveinheit ist nicht richtig eingebaut.	Prüfen Sie, ob die Objektiveinheit korrekt eingebaut ist (S66).
Der Objektivhebel ist nicht gesichert.	Prüfen Sie, ob die Objektiveinheit korrekt eingebaut ist (S66).

■ Sie können Bilder nicht korrekt projizieren

Ursache Abhilfemaßnahme
Das projizierte Bild wird in vertikaler oder horizontaler Richtung gespiegelt.	Die Einstellung für die Deckenmontage / Rückprojektion ist falsch. Prüfen Sie die Einstellung [Bild klappen H/V] im Menü [Installationseinstellungen] (S151).
Der Punkttakt des Eingangssignals beträgt mehr als 162 MHz.	Stellen Sie den Punkttakt des Signals auf Ihrem Computer auf 162 MHz oder weniger ein.
Ein Computerkabel wird verwendet, bei dem nicht alle Pins angeschlossen sind.	Verwenden Sie ein Computerkabel, bei dem alle Pins angeschlossen sind.

■ Der Projektor schaltet sich aus

Ursache Abhilfemaßnahme
Der Lufteinlass oder -auslass ist blockiert.	Prüfen Sie, ob der Lufteinlass oder -auslass blockiert ist. Wenn der Lufteinlass oder -auslass blockiert ist, steigt die Temperatur im Gerät an, und der Projektorschaltet sich zur Sicherheit automatisch aus (Die [WARNING]-Anzeige und die [TEMP]-Anzeige leuchten auf.). Warten Sie, bis sich der Projektor abgekühlt hat. Stellen Sie dann sicher, dass Lufteinlass und -auslass nicht blockiert sind und schalten Sie den Projektor ein (S26, S32).
Der Luftfilter ist verschmutzt.	Prüfen Sie, ob sich der Luftfilter zugesetzt hat. Sollte dies der Fall sein, reinigen Sie den Luftfilter oder ersetzen Sie ihn durch einen neuen (S222, S223).
Die Lampe ist zerbrochen (oder hat eine Funktionsstörung).	Wenn die Lampe zerbrochen ist, befolgen Sie die Anweisungen unter „Beachten Sie beim Auswechseln von defekten Lampen die folgenden Vorsichtshinweise. Bei Missachtung besteht Verletzungsgefahr.“ (S19).
Die Betriebsumgebung ist ungeeignet.	Prüfen Sie, ob die Betriebstemperatur im Bereich von 0°C bis 40°C liegt (S25). Die Projektoreinstellungen müssen angepasst werden, wenn Sie den Projektor in Höhenlagen von 2.300 m oder höher einsetzen. Stellen Sie im Menü [Installationseinstellungen] den [Große Höhe] unter [Profi-Einstellungen] auf [Ein] (S155).

■ Der Projektor kann keine Verbindung zum Netzwerk herstellen

Ursache Abhilfemaßnahme
Das LAN-Kabel (geschirmtes Twisted-Pair-Kabel) ist nicht richtig angeschlossen.	Überprüfen Sie, ob das LAN-Kabel (geschirmtes Twisted-Pair-Kabel) korrekt am Projektor angeschlossen ist (S83).
Der Projektor war nicht lange genug eingeschaltet (unter ca. 40 Sekunden).	Die Netzwerkfunktionen sind erst ca. 40 Sekunden nach dem Einstecken des Projektors an der Steckdose verfügbar. Warten Sie mindestens 40 Sekunden, und versuchen Sie dann erneut, die Verbindung herzustellen (S89).
Der Projektor kann nicht mit einem kabellosen Netzwerk verbunden werden.	Befolgen Sie die Anweisungen unter „Netzwerkeinstellungen“ (S91 – S92), „WLAN (Wi-Fi)“ (S29) und „Detaileinstellungen (kabellos)“ (S192 – S196), um den Projektor erneut einzurichten. Versuchen Sie, im PJ AP-Modus den WLAN-Kanal am Projektor zu ändern (S192 – S196). Versuchen Sie, im Infrastruktur-Modus den WLAN-Kanal am Access Point zu ändern. Falls noch immer keine Verbindung möglich ist, wenden Sie sich an das Canon Call Center.
Ein HDBaseT-Sender oder ein ähnliches Gerät ist nicht eingeschaltet.	Überprüfen Sie die Stromversorgung des HDBaseT-Senders.

■ Die Fernbedienung funktioniert nicht

Ursache Abhilfemaßnahme
Die Batterien wurden nicht korrekt eingelegt oder sind leer.	Prüfen Sie, ob die Batterien richtig eingesetzt sind.Wenn sie korrekt ausgerichtet eingelegt sind, ersetzen Sie sie durch neue (S39).
Sie befinden sich außerhalb der Fernbedienungsreichweite.	Prüfen Sie beim Betrieb der Fernbedienung, ob das Hauptgerät des Projektors sich in der Fernbedienungsreichweite befindet (S40).
Zwischen Projektor und Fernbedienung befindet sich ein Hindernis.	Entfernen Sie das Hindernis zwischen dem Infrarot-Empfänger des Hauptgeräts des Projektors und der Fernbedienung, oder halten Sie die Fernbedienung so, dass kein Hindernis mehr zwischen Projektor und Fernbedienung liegt.
Die Fernbedienungsfunktion wird durch Umgebungseinflüsse gestört.	Sehen Sie nach, ob der Infrarot-Empfänger am Hauptgerät des Projektors direktem Sonnenlicht oder einer anderen starken Lichtquelle ausgesetzt ist (S40).
Die Fernbedienung ist auf einen anderen Kanaleingestellt als der Projektor.	Prüfen Sie, ob der Fernbedienungskanal geändert wurde. Sie können die Kanaleinstellung des Projektors im Menü [Systemeinstellungen] bei [Fernsteuerungskanal] prüfen (S170).
Die Fernbedienungsfunktion ist durch „Tastensperre“ deaktiviert.	Prüfen Sie, ob die Option [Tastensperre] aktiviert und damit die Fernbedienungsfunktion deaktiviert ist. Setzen Sie im Menü [Systemeinstellungen] die Option [Tastensperre] auf [Aus] (S169).
Das Licht der Raumbeleuchtung dringt in den Infrarot-Empfänger der Fernbedienung ein.	Verhindern Sie das Eindringen von Licht.

Sicherheitssymbole am Produkt

Die einzelnen Symbole auf dem Produkt haben folgende Bedeutung.

Symbol Bedeutung
	EIN (Gerät eingeschaltet)
	AUS (Gerät ausgeschaltet)
	Bereitschaftsmodus
	EIN/AUS (Drücken-Drücken)
	Erde; Masse
	Schutzerde; Schutzleiter
	Gefährliche Spannung im Inneren.Abdeckungen nur nach Vorschrift öffnen.
	Vorsicht, heiße Oberfläche.Nicht berühren.
	Vorsicht, gefährliche Lüfterflügel in Bewegung.Von bewegten Lüfterflügeln fernhalten.
	Vorsicht, sehr helles Licht.Nicht in den Strahl blicken.
	Nicht zur Nutzung in Haushalten.
	LASER-STRAHLUNG

Ziffern

6-Achsen-Farbeinstellung...... 146

A

AMX Device Discovery 198

Analog PC-1 / DVI-I-Buchse ...... 36

Analog PC-2 / COMPONENT-Buchse 36

Anzeigeauflösung (Computer vorbereiten) 47

AUDIO IN-Eingangsbuchse 36

AUDIO OUT-Ausgangsbuchse ...... 36

Auswirkungen von Umgebungslicht.... 143

Auto PC.... 132

B

Bedienfeld.... 33

Bildausschnitte zoomen.... 54

Bildeinstellung.... 123, 140

Bildschirmfarbe 162

Buchsen und Anschlüsse.... 36

C

Crestron RoomView.... 198

D

D. ZOOM.... 54

Darstellungsstatus einstellen ..... 131

Deckenmontage.... 151

Direkteinschaltung 174

DVI-I-Eingangsbuchse.... 36

Dynamisches Gamma.... 145

E

Eine Sprache auswählen......175

Eingangsbuchse....36

Eingangseinstellungen .....123, 131

Energiespareinstellungen....52

F

Fernbedienung ....37, 39, 170

FREEZE 51

G

Gamma 142

H

HDBaseT....5, 171

HDBaseT-Buchse......36, 81, 83

HDMI-Buchse......36

Helligkeit....141

|

Information 123, 200

Installationseinstellungen .....123, 150

K

Kabelgebundene Netzwerke .....83, 188

Kabellose Netzwerke ....84, 192

Kantenüberblendung......5, 110, 157

Kontrast....142

Konturenschärfe....142

L

Lampenmodus 148

Lampenwechsel 225, 227

Lautstärke einstellen ....53

LED-Anzeige 34, 239

Logoanzeige....165

Luftfilter....223

Index

M

MENU 121

Menü.... 121

Mit mehreren Projektoren projizieren 116, 136

Multiprojektion ohne PC.... 136

MUTE.... 53

N

Netzwerk Multiprojektion (NMPJ) 5,213

Netzwerkeinstellungen...... 123, 185

Netzwerkpasswort.... 186

0

OK....37

P

Passwort 176, 177

PJLink 197,218

Projektor ein.... 165

R

Rauschminderung.... 144

Rückprojektion 151

S

Signalart.... 229

Speicherfarbkorrektur...... 145

Sprache.... 175

Systemeinstellungen...... 123, 163

T

Tastensperre 169

Testmuster 109

Ton stummschalten.... 53

Tracking 133

U

Umgebungslicht 143

USB-Anschluss ....36

V

VOL 53

W

WARNUNGS-Anzeige......34, 239

Wi-Fi....6

Z

Zurücksetzen......149, 184

• Lampe Teilenummer: RS-LP12
• Deckenmontagehalterung Teilenummer: RS-CL15*1
• Deckenmontagearm Teilenummer: RS-CL17*1
• Deckenmontagerohr (350 – 550 mm) Teilenummer: RS-CL08 ²
• Deckenmontagerohr (550 - 950 mm) Teilenummer: RS-CL09 ²
• Luftfilter Teilenummer: RS-FL05
• Fernbedienung Teilenummer: RS-RC07
• Fernbedienung Teilenummer: RS-RC05

*1 Für die Deckenmontage des Projektors sind sowohl die Deckenmontagehalterung (RS-CL15) als auch der Deckenmontagearm (RS-CL17) erforderlich.

*2 Verwenden Sie das oben genannte Material, um den Projektor an der Decke zu montieren.

Canon

CANON INC.
