Produkttyp	DLP-Projektor
Modell	2200MP
Marke	Dell
Stromversorgung	100–240 VAC, 50–60 Hz, 2,7 A
Projektionstechnologie	DLP
Auflösung	Native: 1024 x 768 (XGA) (typisch für 2200MP)
Helligkeit	2200 ANSI-Lumen (geschätzt basierend auf Modell)
Kontrastverhältnis	2000:1 (typisch)
Zoom	Manueller Zoom mit Zoomring
Fokus	Manueller Fokus mit Fokusring
Eingangsanschlüsse	Composite-Video, S-Video, D-sub (RGB/YPrPb), USB, Audio (RCA und Mini-Klinke)
Projektionsabstand	1,2 m bis 12,0 m
Bildschirmgröße (Diagonale)	27,9" bis 337,5" (70,8 cm bis 857,1 cm)
Lampenlebensdauer	Typisch 2000 Stunden (geschätzt)
Abmessungen (ungefähr)	325 x 260 x 120 mm (geschätzt)
Gewicht (ungefähr)	3,5 kg (geschätzt)
Mitgeliefertes Zubehör	Tragetasche, Batterien, Kabel, Bedienungsanleitung
Sicherheitszertifizierungen	FCC Part 15 Class B, CE, UL, cUL, NOM, VCCI Class 2
Betriebsumgebung	Nur für den Innenbereich, Temperatur 5-35°C
Lampentyp	Austauschbare UHP-Lampe (typisch)

Häufig gestellte Fragen - 2200MP DELL

Wie reinige ich die Projektorlinse?

Verwenden Sie ein weiches, trockenes Tuch oder eine Linsenreinigungsbürste. Verwenden Sie keine flüssigen Reinigungsmittel oder Scheuermittel. Wischen Sie die Linse vorsichtig mit kreisenden Bewegungen ab.

Was soll ich tun, wenn der Projektor nicht einschaltet?

Überprüfen Sie den Anschluss des Netzkabels und stellen Sie sicher, dass die Steckdose funktioniert. Vergewissern Sie sich, dass sich der Projektor im Standby-Modus befindet (die Betriebs-LED kann gelb sein). Wenn die Lampe das Ende ihrer Lebensdauer erreicht hat, muss sie möglicherweise ausgetauscht werden.

Wie stelle ich den Bildfokus ein?

Drehen Sie den Fokusring am Linsengehäuse, bis das Bild scharf erscheint. Wenn das Bild verzerrt ist, stellen Sie den Zoomring für die richtige Größe ein.

Was ist der maximale Projektionsabstand?

Der maximale Abstand vom Projektor zur Leinwand beträgt 39,4 Fuß (12,0 m) und ergibt eine diagonale Bildgröße von bis zu 337,5 Zoll.

Kann ich mehrere Videoquellen anschließen?

Ja, der Projektor unterstützt Composite-Video, S-Video und RGB/YPrPb über D-sub. Verwenden Sie die entsprechenden Kabel und wählen Sie die richtige Eingangsquelle über die Fernbedienung oder das Bildschirmmenü aus.

Wie wechsle ich die Lampe?

Schlagen Sie im Benutzerhandbuch nach, um detaillierte Schritte zu erfahren. Normalerweise ziehen Sie den Projektor aus der Steckdose, lassen ihn abkühlen, entfernen die Lampenabdeckung, ersetzen sie durch ein kompatibles Lampenmodul und setzen den Lampenbetriebsstundenzähler zurück.

Das Bild erscheint auf dem Kopf. Was soll ich tun?

Gehen Sie zum Bildschirmmenü und navigieren Sie zu Einstellungen > Projektion. Wählen Sie je nach Installationsausrichtung Deckenmontage hinten oder Deckenmontage vorne.

Was ist der empfohlene Wartungsplan?

Überprüfen und reinigen Sie den Luftfilter alle 100 Betriebsstunden. Ersetzen Sie die Lampe nach etwa 2000 Stunden. Halten Sie die Projektor-Firmware über den Dell-Support auf dem neuesten Stand.

Warum überhitzt der Projektor?

Stellen Sie sicher, dass die Lüftungseinlässe und -auslässe nicht blockiert sind. Reinigen Sie den Luftfilter regelmäßig. Wenn der Projektor immer noch überhitzt, senken Sie die Umgebungstemperatur oder verwenden Sie ihn in einem gut belüfteten Bereich.

Wo kann ich das vollständige Handbuch herunterladen?

Sie können das PDF-Handbuch kostenlos von notice-facile.com oder der Dell-Support-Website herunterladen. Suchen Sie nach 'Dell 2200MP Handbuch'.

BEDIENUNGSANLEITUNG 2200MP DELL

Projektor Dell™ 2200MP - Benutzerhandbuch

Der Inhalt dieses Dokuments wurde Ihnen vom Lieferanten des beschriebenen Geräts zur Verfügung gestellt. Er wurde nicht von Dell unabhängig getestet oder überprüft und unterliegt den unten angegebenen Beschränkungen und Haftungsausschlusserklärungen.

Sicherheitshinweise (bitte vor der Installation des Projektors durchlesen)

Über den Projektor

Installation

Wissenswertes über den Projektor

Störungen beheben

Technische Daten

Regulatory Notices (Hinweise zu gesetzlichen Vorschriften)

Dell kontaktieren

Anmerkungen, Hinweise und Vorsichtshinweise

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie den Projektor besser einsetzen können.

HINWEIS: Ein HINWEIS weist auf mögliche Schäden an der Hardware oder auf möglichen Datenverlust hin und beschreibt Ihnen, wie Sie dieses Problem vermeiden können.

VORSICHT: Ein VORSICHTshinweis weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

Die in diesem Dokument enthaltenen Informationen können sich ohne vorherige Ankündigung ändern. © 2003 Coretronic Corporation.

© 2003 Dell Inc.. Alle Rechte vorbehalten.

Die Vervielfältigung jeder Art ist ohne ausdrückliche schriftliche Genehmigung der Dell Inc. strengstens untersagt.

In diesem Text verwendete Warenzeichen: Dell und das DELL sind Warenzeichen der Dell Inc.. DLP und Texas Instruments sind eingetragene Warenzeichen der Texas Instruments Corporation. Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.

Macintosh ist ein eingetragenes Warenzeichen der Apple Computer, Inc.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Die Dell Inc. erhebt keinerlei Eigentumsansprüche auf Warenzeichen und Markennamen außer der eigenen Warenzeichen und Dienstleistungsmarken

Beschränkungen und Haftungsausschlusserklärungen

Die in diesem Dokument enthaltenen Informationen, einschließlich aller Anweisungen, Vorsichtshinweise und regulatorischen Genehmigungen und Zertifizierungen werden vom Lieferanten zur Verfügung gestellt und wurden von Dell nicht unabhängig überprüft oder getestet. Dell kann nicht haftbar gemacht werden für Schäden, die durch fehlerhafte Angaben der Vorlagen verursacht werden.

Alle Angaben oder Aussagen bezüglich der Eigenschaften, Leistungen, Geschwindigkeit oder Eignung des in diesem Dokument beschriebenen Teils wurden vom Hersteller und nicht von Dell gemacht. Dell weist ausdrücklich darauf hin, das Dell über keinerlei Kenntnis bezüglich der Genauigkeit, Vollständigkeit oder Begründung für diese Aussagen verfügt.

Sicherheitshinweise: Projektor Dell™ 2200MP

! Vorsicht

Beachten und befolgen Sie die nachstehenden Richtlinien, um Ihren Projektor vor potentiellen Schäden zu bewahren und um sich selber vor einem Verletzungsrisiko zu schützen.

- Die Unterseite des Projektors wird während des Betriebs sehr heiß. Seien Sie sehr vorsichtig, wenn Sie ihn anfassen müssen.

- Während dem Betrieb läuft die Lampe sehr heiß an. Versuchen Sie niemals, die Lampe unmittelbar nach dem Betrieb des Projektors zu wechseln. Warten Sie nach dem Ausschalten mindestens 30 Minuten, bis der Projektor gut abgekühlt ist und befolgen Sie sämtliche Anleitungen, die mit der Ersatzlampe geliefert wurden "Auswechseln der Lampe."

- Fassen Sie die Glühlampe oder das Lampenglas niemals an. Ein unsachgemäßer Umgang sowie das Berühren der Glühlampe oder des Lampenglases können zu einer Explosion der Glühlampe führen.

- Entfernen Sie vor dem Einschalten des Projektors den Objektivschutz. Anderenfalls kann der Objektivschutz extrem heiß werden.

- Um Schäden des Projektors zu vermeiden, lassen Sie den Kühlventilator 2 Minuten vor dem Ausschalten des Projektors laufen.

- Achten Sie darauf, daß die Belüftungsschlitze im Projektorgehäuse nicht abgedeckt und blockiert werden.

- Trennen Sie das Netzkabel von der Netzsteckdose ab, falls Sie den Projektor über eine längere Zeitdauer nicht benutzen.

- Nehmen Sie den Projektor nicht bei extrem niedrigen oder hohen Temperaturen und nicht an feuchten Orten in Betrieb.

- Nehmen Sie den Projektor nicht an sehr staubigen und schmutzigen Orten in Betrieb.

- Nehmen Sie den Projektor nicht in unmittelbarer Nähe von Geräten in Betrieb, die ein starkes elektrisches Magnetfeld erzeugen.

- Stellen Sie den Projektor nicht an einem Ort mit direkter Sonneneinstrahlung auf.

- Schauen Sie während dem Betrieb des Projektors niemals direkt in das Objektiv, da die grellen Lichtstrahlen ernsthafte Augeschäden verursachen können.

- Schützen Sie den Projektor stets vor Regen oder Feuchtigkeit, um ein Risiko eines Brandes oder elektrischen Schlages zu vermeiden.

- Um elektrische Schläge zu vermeiden, versuchen Sie niemals, das Gehäuse zu öffnen oder den Projektor auseinanderzunehmen. Nehmen Sie zum Auswechseln der Lampe nur den entsprechenden Gehäuseteil ab.

- Um den Projektor vor Schäden zu schützen, stellen Sie sicher, daß das Zoomobjektiv und der höhenverstellbare Fuß vollständig eingezogen sind, bevor Sie den Projektor an einen anderen Ort tragen oder in seine Tragetasche einpacken.

- Um den Projektor vor Schäden zu schützen, schalten Sie ihn aus und trennen Sie dessen Netzkabel vom Stromnetz ab, bevor Sie ihn reinigen. Zum Reinigen des Gehäuses verwenden Sie einen weichen Lappen, den Sie zuvor mit einem milden Reinigungsmittel benetzt haben. Verwenden Sie niemals scheuernde und scharfe Reinigungsmittel, Wachs oder Lösungsmittel.

Wissenswertes über den Projektor: Projektor Dell™ 2200MP

Produktmerkmale
Packungsinhalt
Projektor
Bedienfeld
Anschlussleiste
Fernbedienung

Produktmerkmale

☐ 0,55" DLP™-Einzelchip-Technologie von Texas Instruments
□ Starker Kontrast, DDR-DMD
☐ Echtes SVGA, adressierbare Bildpunkte (Pixel) 800 x 600
☐ Kompakte Ausführung bei nur 2,14 kgs (4,7 lbs)
Helligkeit von max. 1200 ANSI-Lumen*
1700:1 voll ein / voll aus Kontrastverhältnis
□ 1.2x manuelles Zoomobjektiv
☐ Eingebauter 2W Lautsprecher
Automatische Bildeinstellung (Auto-Sync) bis 800 x 600 Vollbilddarstellung mit
Kompressionskompatibilität für SXGA+, SXGA, XGA, SVGA, VGA, MAC
□ Vor- bzw. benutzerdefinierte Videomodi für optimale Video- und Grafikeinstellungen
☐ Selbstdiagnosetest für die Fehlerbehebung bei der Videoanzeige
Das neueste automatisch anpassende Hardware-Deinterlacing mit 3:2- und 2:2-Pull-Down
☐ Durch den Benutzer auswechselbare Lampe, 200 W
Kompatibel mit Macintosh®-Computern
Kompatibel mit NTSC, NTSC4.43, PAL, PAL-M, PAL-N, SECAM und HDTV (1080i, 720P, 576i/P, 480i/P)
□ Multifunktions-Fernbedienung
☐ D-Sub-Kabel (15-Pin) für den Anschluss von Analog-Video
HDTV-Kompatibilität
Benutzerfreundliche, mehrsprachige Menüführung (OSD)
Erweiterte elektronische Keystone-Korrektur
Benutzerfreundliche Fernbedienung mit Hintergrundbeleuchtung
□ Tragetasche

*Gemäß den ANSI/NAPM IT7.228-1997 Tests von 100 Einheiten, Oktober 2003, mit durchschnittlichem ANSI Lumen 1152. Die Lampenhelligkeit lässt nach mit der Verwendung. Dell empfiehlt, dass die Lampe nach 2000 Stunden Betrieb ausgewechselt wird.

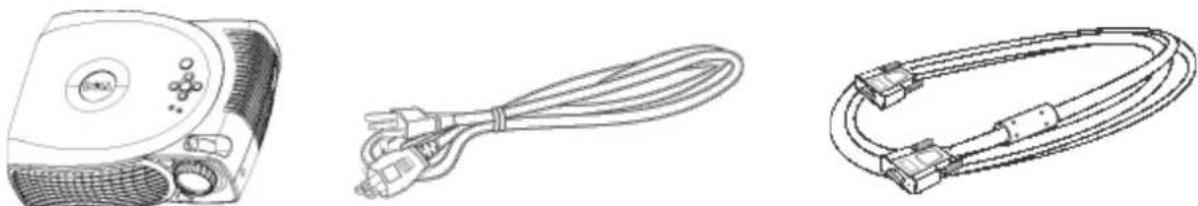

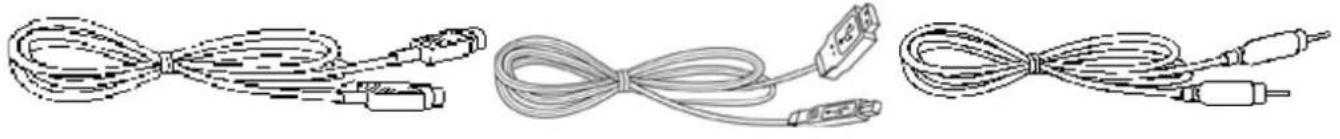

Packungsinhalt

Zum Lieferumfang gehören alle unten abgebildeten Teile. Überprüfen Sie die Teile und wenden Sie sich an Dell, wenn etwas fehlen sollte.

Projektor 3,0m-Netzkabel 1,8m-VGA-Kabel (D-Sub auf D-Sub)

Fernbedienung Projektor Dell 2200MP

Projektor Dell 2200MP Installations-Kurzanleitung

Projektor Dell 2200MP Sicherheits- und Garantiehinweise

Handbuch

1 Bedienfeld

2 Zoom-Regler

3 Fokusring

4 Objektiv

5 Höhenregulierungstaste

6 Fernbedienungssensor

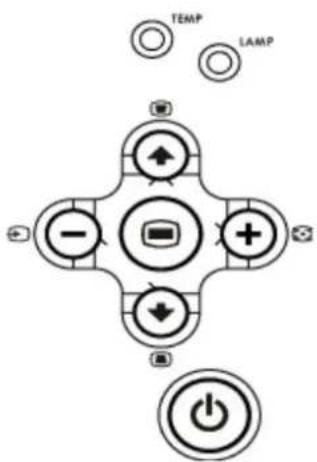

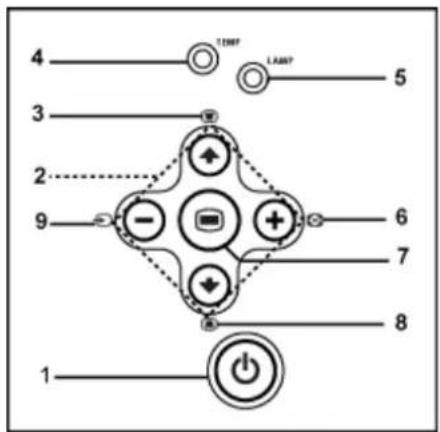

Bedienfeld

1 Netztaste

2 Vier Richtungstasten

3 Trapezkorrektur

4 Temperatur-LED

5 Lampen-LED

6 Resync

7 Menü

8 Trapezkorrektur

9 Signalquelle

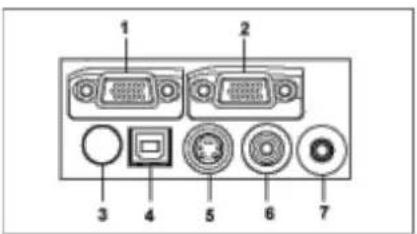

Anschlussleiste

1 VGA-Eingang (D-Sub)

2 VGA-Ausgang (Monitor-Loop-Through)

3 IR-Empfänger

4 USB-Anschluss

5 Anschluss für S-Video

6 Composite-Videoanschluss

7 Anschluss des Audioeingangs

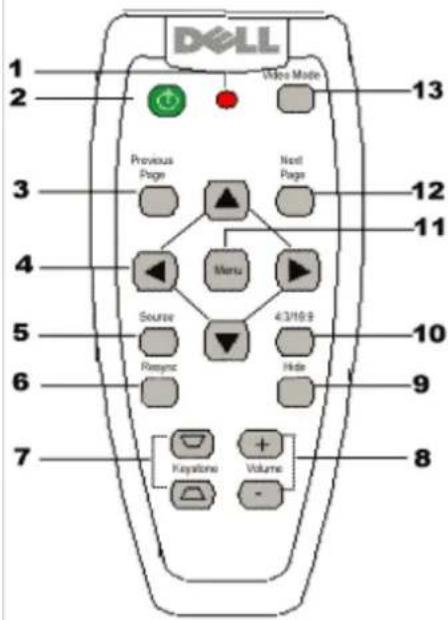

Fernbedienung

1 Lampe

2 Power (Netztaste)

3 Previuos Page (Seite Auf)

4 Vier Richtungstasten

5 Source (Signalquelle)

6 Resync

7 Trapezkorrektur

8 Volume (Lautstärkeregler)

9 Hide (Ausblenden)

10 4:3/16:9 (Bildformat) Taste

11 Menu (Menü)

12 Next Page (Seite Ab)

13 Video Mode (Grafikmodus)

Entsorgung der Batterien: Für die Fernbedienung des Projektors werden Zink-Mangan-Batterien verwendet. Eine Anleitung zum Austauschen der Batterien finden Sie in der Kurzanleitung für den Projektor Dell 2200MP.

Entsorgen Sie die verbrauchten Batterien nicht zusammen mit dem normalen Hausmüll. Informationen über Entsorgungsmöglichkeiten erhalten Sie von einer für Abfallentsorgung zuständige Stelle in Ihrer Nähe.

Zurück zum Inhaltsverzeichnis

Installation: Projektor Dell™ 2200MP

Anschließen des Projektors
Ein-/Ausschalten des Projektors
Einstellen des Projektionsbildes
Auswechseln der Lampe

Anschließen des Projektors

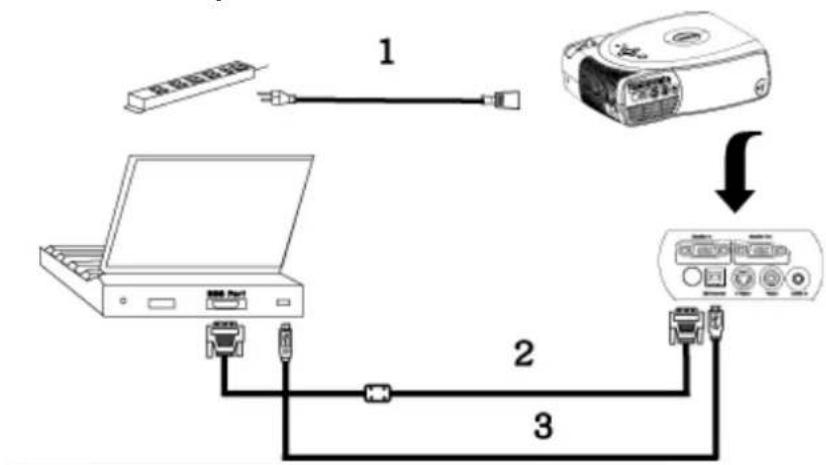

A. An einen Computer

1 Netzkabel

2 Kabel D-Sub auf D-Sub

3 Kabel USB auf USB

B. An einen DVD-Player: Es gibt drei verschiedene Möglichkeiten, einen DVD-Player anzuschließen.

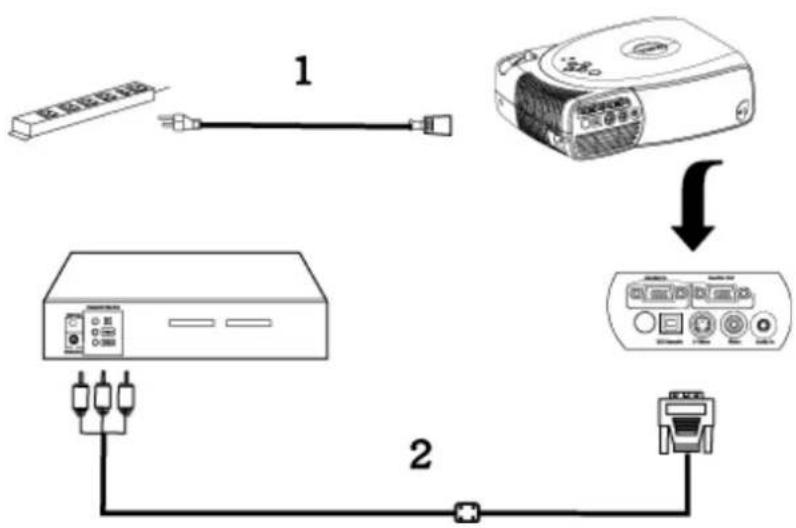

1. Mit einem Component-Kabel:

1 Netzkabel

2 Kabel D-Sub auf HDTV/Component

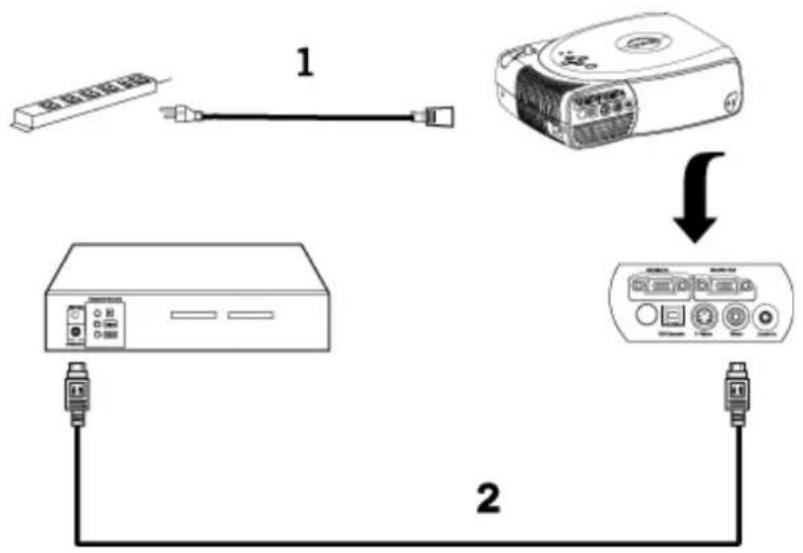

1. Mit einem S-Video-Kabel:

1 Netzkabel

2 S-Video-Kabel

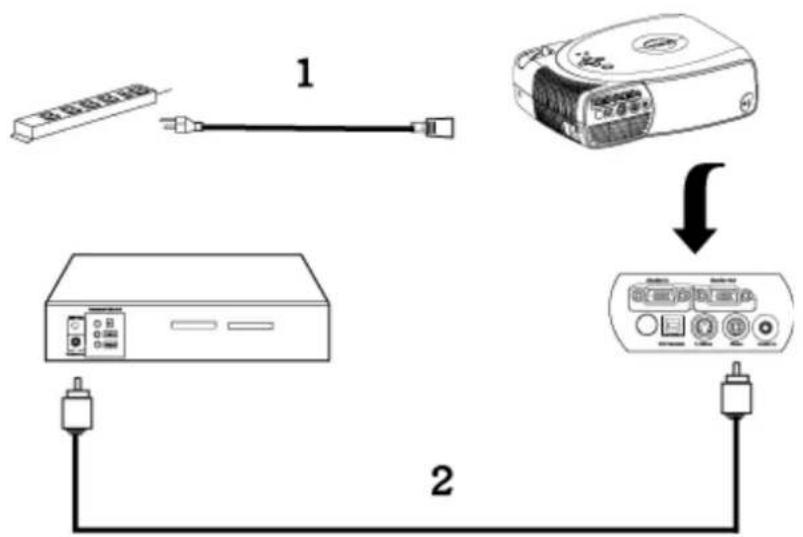

1. Mit einem Composite-Kabel:

1 Netzkabel

2 Composite-Videoabel

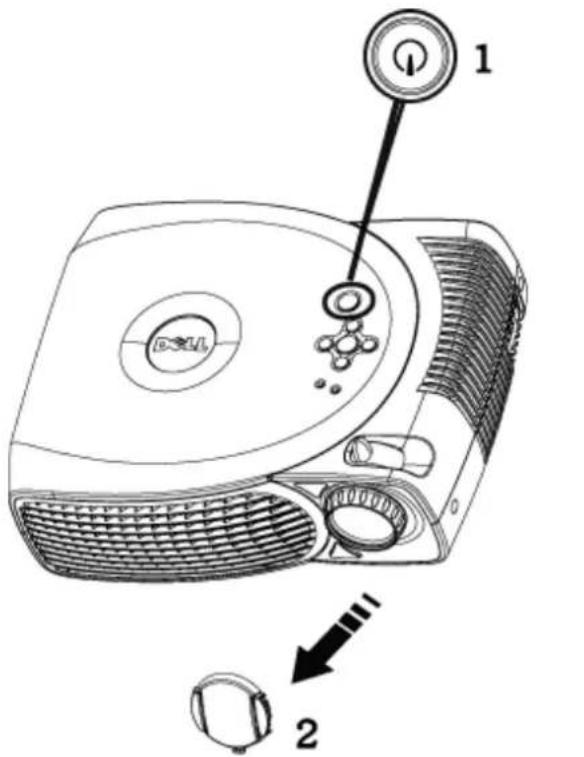

Ein-/Ausschalten des Projektors

Den Projektor einschalten

HINWEIS: Schalten Sie zuerst den Projektor und dann die Signalquelle ein.

1. Entfernen Sie die Objektivabdeckung.
2. Netzkabel und Signalkabel müssen fest angeschlossen sein. Die Stromanzeige-LED blinkt grün.
3. Drücken Sie auf die Netztaste, um den Projektor einzuschalten. 30 Sekunden lang wird das Dell-Logo angezeigt.

4. Schalten Sie dann die Signalquelle (Computer, Notebook, Videorekorder usw.) ein. Das Gerät wird durch den Projektor automatisch erkannt.

5. Wenn auf dem Bildschirm "Searching for signal..." (Suche Signal) angezeigt wird, überprüfen Sie nochmals, ob das Signalkabel fest angeschlossen ist.

6. Wenn mehrere Signalquellen gleichzeitig angeschlossen werden, können Sie zwischen diesen mit Hilfe der Taste Source (Signalquelle) auf der Fernbedienung oder dem Bedienfeld wechseln.

1 Ein/Aus-Taste

2 Objektivschutz

Den Projektor ausschalten

ZIEHEN SIE DEN STECKER DES PROJEKTORS ERST AUS DER STECKDOSE, WENN SIE IHN GEMÄB DER FOLGENDEN ANLEITUNG KOMPLETT AUSGESCHALTET HABEN.

1. Drücken Sie auf die Netztaste, um den Projektor auszuschalten. Auf dem Bildschirm erscheint die Meldung "Power off the lamp?" (Soll die Lampe ausgeschaltet werden?).
2. Drücken Sie auf die Netztaste, und die Lüfter laufen weitere 2 Minuten lang.
3. Wenn die Lampen-LED ohne zu blinken orange leuchtet, muß die Lampe ausgewechselt werden.
4. Wenn die Temperatur-LED ohne zu blinken orange leuchtet, ist der Projektor überhitzt. Der Projektor schaltet sich dann automatisch ab. Schalten Sie ihn wieder ein, wenn er etwas abgekühlt ist. Wenn das Problem bestehen bleibt, wenden Sie sich an Dell.
5. Wenn die Temperatur-LED orange blinkt, ist ein Lüfter des Projektors ausgefallen. Der Projektor schaltet sich automatisch ab. Wenn das Problem bestehen bleibt, wenden Sie sich an Dell.
6. Trennen Sie das Stromkabel vom Projektor und der Netzsteckdose.
7. Drücken Sie auf die Netztaste, während der Projektor läuft, erscheint die Meldung "Power off the lamp?" (Soll die Lampe ausgeschaltet werden?) auf dem Bildschirm. Drücken Sie auf eine beliebige Taste des Bedienfeldes, um die Meldung auszublenden. Wenn die Meldung ignoriert wird, wird sie automatisch nach 5 Sekunden wieder ausgeblendet.

Einstellen des Projektionsbildes

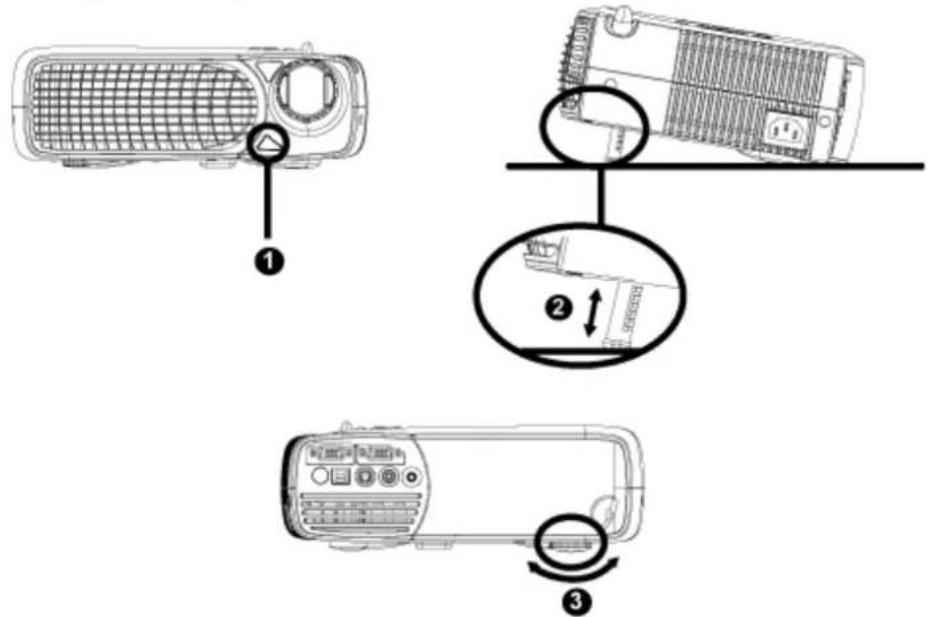

Einstellen des Projektionswinkels

Projektor anheben:

1. Die Höhenverstelltaste drücken und gedrückt halten.
2. Den Projektor in den gewünschten Projektionswinkel anheben und dann die Höhenverstelltaste loslassen. Die Stütze rastet dabei ein.
3. Mit Hilfe des Drehknopfes können Sie eine Feineinstellung des Anzeigewinkels vornehmen.

Projektor senken:

1. Die Höhenverstelltaste drücken und gedrückt halten.
2. Den Projektor senken und dann die Höhenverstelltaste loslassen. Die Stütze rastet dabei ein.

Hinweis: Um den Projektor vor Schäden zu schützen, stellen Sie sicher, daß das Zoomobjektiv und der höhenverstellbare Fuß vollständig eingezogen sind, bevor Sie den Projektor an einen anderen Ort tragen oder in seine Tragetasche einpacken.

1 Höhenverstelltaste
2 Stütze
3	Drehknopf für die Feineinstellung des Anzeigewinkels

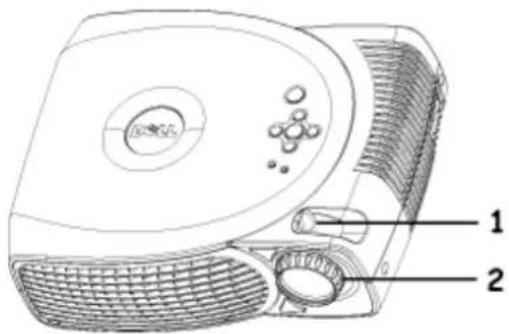

Die Schärfe des Projektionsbilds einstellen

1. Drehen Sie den Zoom-Regler, um ein- bzw. auszuzoomen.
2. Drehen Sie zum Einstellen der Bildschärfe am Fokusring. Ein Scharfstellen des Projektionsbildes ist bei einem Abstand des Projektors zur Leinwand zwischen 1,2 m und 12 m möglich.

Auswechseln der Lampe

Wenn die Meldung "Die Nutzungsdauer der Lampe bei voller Leistung ist fast abgelaufen.

Auswechseln empfohlen." erscheint, sollte die Lampe so bald wie möglich ausgewechselt werden.

Wenn dieses Problem weiterhin bestehen bleibt, wenden Sie sich an Dell.

VORSICHT: Die Lampe wird beim Betrieb sehr heiß. Warten Sie nach dem Abschalten des Projektors mindestens 30 Minuten mit dem Ersetzen der Lampe, um sie abkühlen zu lassen.

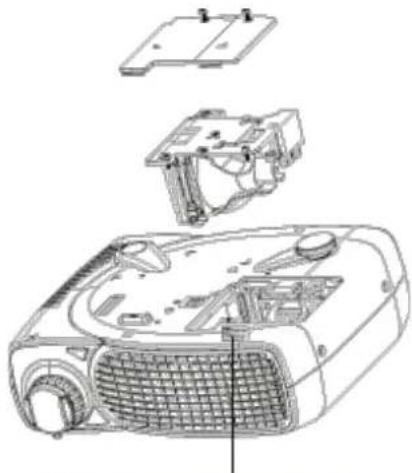

Auswechseln der Lampe:

1. Schalten Sie den Projektor aus und trennen das Netzkabel ab.
2. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen.
3. Lösen Sie die 2 Schrauben, mit denen der Lampenfachdeckel befestigt ist. Nehmen Sie den Deckel ab.
4. Lösen Sie die 3 Schrauben, mit denen die Lampe befestigt ist.

5. Ziehen Sie die Lampe an ihrem Metallgriff nach oben.

6. Führen Sie Schritte 1 bis 5 in umgekehrter Reihenfolge aus, um die neue Lampe zu installieren.

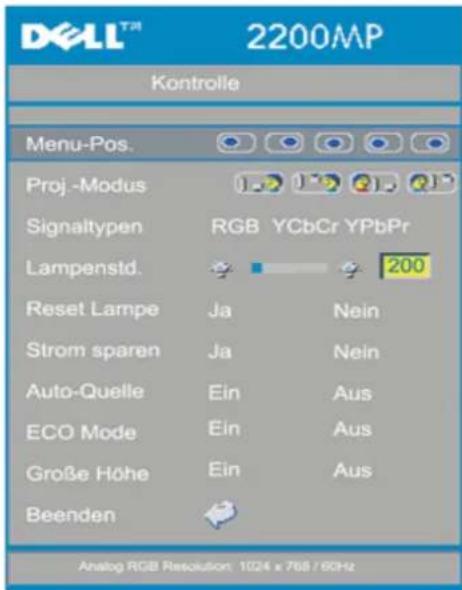

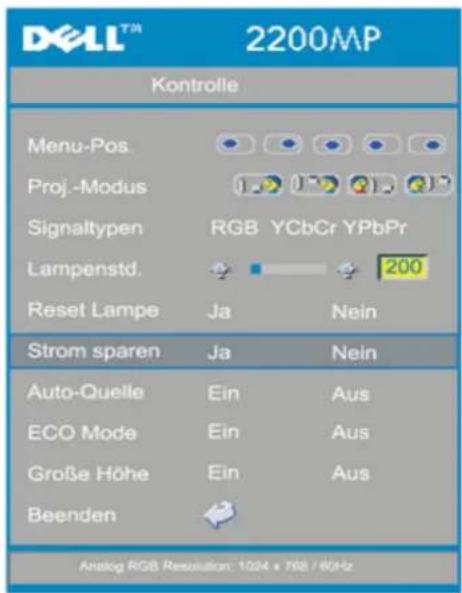

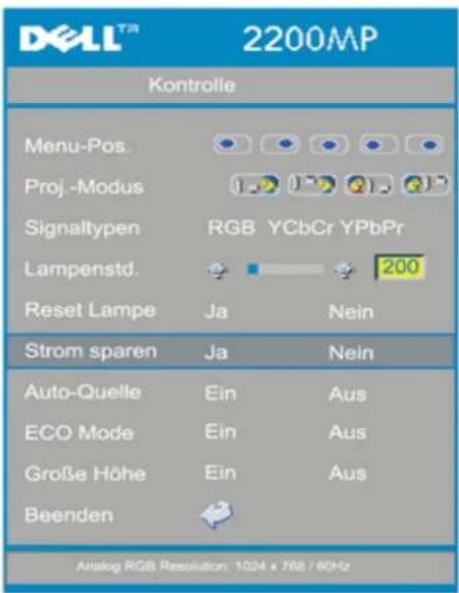

7. Stellen Sie die Lampenlebensdauer im OSD-Menü Kontrolle bei Reset Lamp neu ein.

8. Dell könnte verlangen, dass während der Garantiezeit ersetzte Lampen an Dell zurückgeschickt werden. Ansonsten wenden Sie sich bitte an Ihre örtliche Müllbeseitigungsbehörde für die Adresse der nächsten Entsorgungsstätte.

9. Die Lampe enthält Quecksilber. Die Entsorgung dieser Substanz könnte umweltfreundlichen Vorschriften unterliegen. Weitere Informationen über die Entsorgung oder das Recycling erhalten Sie von den örtlichen Behörden oder von Electronic Industries Alliance: www.eiae.org.

VORSICHT: Berühren Sie die Birne bzw. das Glas nicht. Die Birne kann durch unsachgemäßen Umgang explodieren, einschließlich Berühren der Birne bzw. des Lampenglases.

Zurück zum Inhaltsverzeichnis

Verwenden des Projektors: Projektor Dell™ 2200MP

Bedienfeld

Fernbedienung

Menüsteuerung (OSD-Menüs)

Bedienfeld

Power

Siehe "Ein-/Ausschalten des Projektors".

Source

Drücken Sie zum Einstellen der Signalquelle RGB (analog), Composite, Component-I, S-Video und YPbPr (analog) auf ➤.

Resync

Drücken Sie auf 📊, um das den Projektor mit der Eingangsquelle zu synchronisieren. Resync funktioniert nicht, wenn das OSD (Menüsteuerung)-Menü aktiviert ist.

Menu

Drücken Sie auf ☎, um das OSD-Menü zu aktivieren. Sie können sich mit den Richtungstasten und mit der Taste Menu durch das OSD-Menü bewegen.

Vier Richtungstasten

Mit den vier Richtungstasten ⬆⊕⊕—⊕ können Sie sich innerhalb der Register im OSD-Menü bewegen.

Keystone

Mit den Tasten 📋 und 📃 können Sie die Bildverzerrung ausgleichen, die durch ein Neigen des Projektors entsteht (± 16°).

Fernbedienung

Siehe "Ein-/Ausschalten des Projektors".

Source

Drücken Sie auf die Taste Source, um das Eingangssignal (Analog-RGB, Composite, Component-I, S-video oder Analog-YpbPr) einzustellen.

Resync

Drücken Sie auf 📄, um den Projektor und die Signalquelle zu synchronisieren.

Resync funktioniert nicht, wenn das OSD (Menüsteuerung)-Menü aktiviert ist.

Richtungstasten

Mit den Tasten ◆ und können Sie die OSD-Einträge auswählen. Die Einstellungen werden mit den Tasten "Links" und "Rechts" vorgenommen.

Hide (Ausblenden)

Drücken Sie auf die Taste Hide (Ausblenden), um das Bild auszublenden. Wenn Sie ein zweites Mal auf die Taste drücken, erscheint das Bild wieder.

Grafik-Modus

Der Mikroprojektor Dell 2200MP verfügt über voreingestellte Konfigurationen für eine optimierte Ausgabe von Daten (PC-Grafiken) oder Videos (Filme, Spiele usw.). Drücken Sie auf die Taste Video-Modus, um zwischen den Funktionen PC-Modus, Film-Modus, sRGB und Nutzer-Modus (hier können Sie selbst die Einstellungen vornehmen und speichern) zu wechseln. Wenn Sie einmal auf die Taste Grafik-Modus drücken, wird der aktuelle Grafik-Modus angezeigt. Drücken Sie ein zweites Mal darauf, wechselt der Grafik-Modus.

Previous Page (Vorhergehende Seite)

Wenn Sie auf die Taste Previous Page (Vorhergehende Seite) drücken, blättern Sie eine Seite zurück.

Next Page (Nächste Seite)

Wenn Sie auf die Taste Next Page (Nächste Seite) drücken, blättern Sie eine Seite vor.

Menu

Drücken Sie auf die Taste Menu, um das OSD-Menü zu aktivieren. Mit den Richtungstasten und der Menu-Taste können Sie sich durch das OSD bewegen.

Lautstärke auf/ab

Drücken Sie die auf-Taste, um die Lautstärke zu erhöhen, bzw. die ab-Taste, um die Lautstärke zu senken.

4:3/16:9

Drücken Sie 4:3/16:9, um das Bildformat von 4:3 auf 16:9 umzuschalten.

Keystone

Korrektur der Bildverzerrung die durch eine Neigung des Projektors entsteht (± 16°).

Menüsteuerung (OSD-Menüs)

• Der Projektor verfügt über ein mehrsprachiges OSD-Menü (On-Screen Display), das nur angezeigt wird, wenn eine Signalquelle akzeptiert wird.
• Im OSD-Menü können Sie Bildeinstellungen vornehmen und eine Reihe von Parametern ändern. Wenn es sich bei der Signalquelle um einen Computer handelt, können Sie Änderungen im OSD-Register Computeranzeige vornehmen. Bei einer Video-Signalquelle nehmen Sie die Änderungen im OSD-Register Videoanzeige vor. Der Projektor erkennt automatisch die Signalquelle.
• Im OSD-Menü wählen Sie die Hauptelemente mit den Tasten und aus. Beispiel: Alle Anzeigen--> Computeranzeige--> Audio-->Kontrolle--> Sprache-->Werkseinstellung. Um in einem Register einen Eintrag auszuwählen, drücken Sie auf dem Bedienfeld oder auf der Fernbedienung auf "Menu" (Menü).
• Drücken Sie auf und, um ein Element auszuwählen, um die Parameter zu ändern drücken Sie auf die Tasten – und der Tastatur oder auf die Tasten "Links" und "Rechts" auf der Fernbedienung. Wenn ein Eintrag ausgewählt ist, wechselt er seine Farbe in Dunkelgrau.
• Um das OSD-Menü zu beenden, gehen Sie zum Register "Beenden" und drücken auf dem Bedienfeld oder auf der Fernbedienung auf "Menu" (Menü).

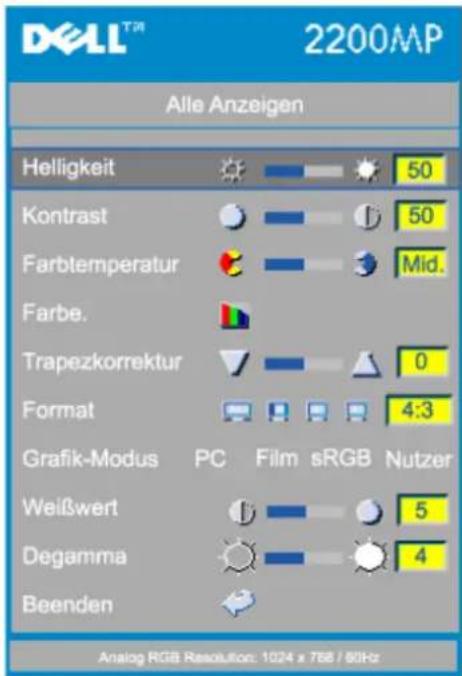

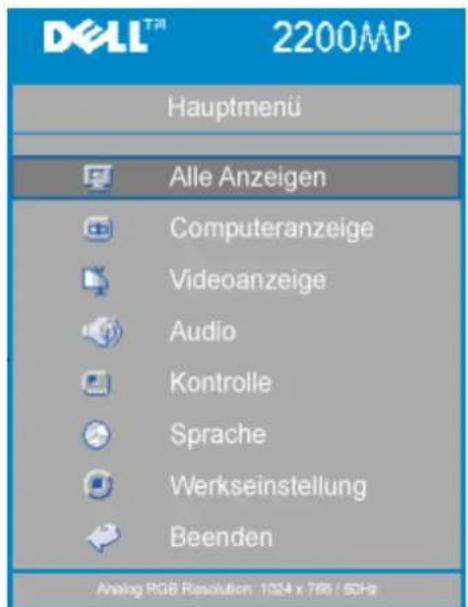

Menü "Alle Anzeigen"

Helligkeit

Zum Einstellen der Helligkeit des Projektionsbildes.

- Klicken Sie auf die Taste , um die Helligkeit zu verringern.

- Klicken Sie auf die Taste ,um die Helligkeit zu erhöhen.

Kontrast

Mit dem Kontrast wird der Unterschied zwischen den hellsten und dunkelsten Stellen des Bildes geregelt. Durch Einstellen des Kontrasts werden die Anteile von Schwarz und Weiß auf dem Projektionsbild verändert.

- Klicken Sie auf die Taste, um den Kontrast zu verstärken.

- Klicken Sie auf die Taste, um den Kontrast abzuschwächen.

Farbtemperatur

Zum Einstellen der Farbtemperatur. Je höher die Temperatur, desto "kälter" erscheint das Projektionsbild. Je niedriger die Temperatur, desto wärmer scheint es. Mit dem Benutzermodus werden die Einstellungen im Menü "Farbeinstellung" aktiviert.

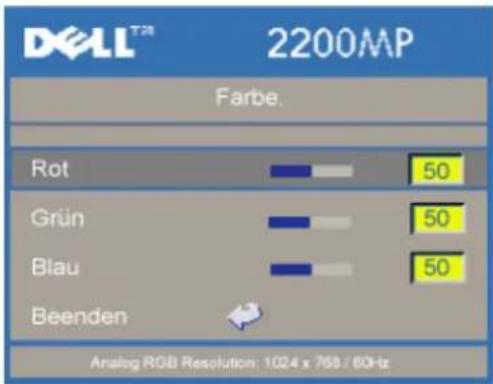

Farbeinstellung

In diesem Modus können die Rot-, Grün- und Blauanteile manuell eingestellt werden. Jede Veränderung dieser Werte hat eine "benutzerdefinierte" Veränderung der Farbtemperatur zur Folge.

Trapezkorrektur

Zum Korrigieren der Bildverzerrung, die durch Verändern des Projektionswinkels entsteht (± 16°).

Format

Hier wird das Seitenverhältnis eingesetzt (16:9U, 1:1, 16:9, 4:3). Wenn Sie das Seitenverhältnis 1:1 einstellen möchten, benötigen Sie als Eingangssignal ein Computersignal (über VGA-Kabel) mit einer Auflösung geringer als SVGA (800 x 600), ein Component-Signal 576p/ 480i / 480p, ein S-Video-Signal oder ein Videosignal (Composite). Wenn das Computer-Signal über SVGA, oder das Component-Signal bei 1080i / 720p liegt, sind nur die Seitenverhältnisse 16:9 (16:9U) und 4:3 verfügbar. Eine Auswahl wird dunkelblau markiert dargestellt.

16:9U:Die Signalquelle wird im Breitbildformat (16:9) ohne Skalierung angezeigt. Einige Pixel werden entsprechend geschnitten.

1:1: Die Eingangsquelle wird ohne Skalierung angezeigt.

16:9: Die Eingangsquelle wird im Breitbildformat (16:9) ohne Skalierung dargestellt. Die Quelle wird entsprechend skaliert, um sie der Bildschirmbreite anzupassen.

4:3: Die Eingangsquelle wird entsprechend skaliert, damit sie an den Bildschirm angepasst wird.

Grafik-Modus

Wählen Sie diese Funktion, um die Bildwiedergabe für die Verwendung als Heimkino (Film-Modus), für Konferenzen (PC-Modus), Standardfarben-Anwendung (sRGB) oder für einen anderen Zweck (Nutzer-Modus) zu optimieren. Ein ausgewähltes Symbol ist dunkelblau markiert. Standardmäßig ist die Funktion PC-Modus eingestellt. Für die Einstellungen für Weißwert und Degamma springt der Projektor automatisch in den Nutzer-Modus.

Weißwert

Der Weißwert kann zwischen 0 und 10 eingestellt werden.

• Bei 10 wird der Weißwert maximiert.
• Bei 0 wird der Farbwert maximiert.

Degamma

Für die Funktion Degamma kann ein Wert zwischen 1 und 7eingegeben werden. Die Standardeinstellung ist 3 (empfohlen). Eine Änderung des Werts bewirkt eine Änderung der Farbdarstellung des Monitors.

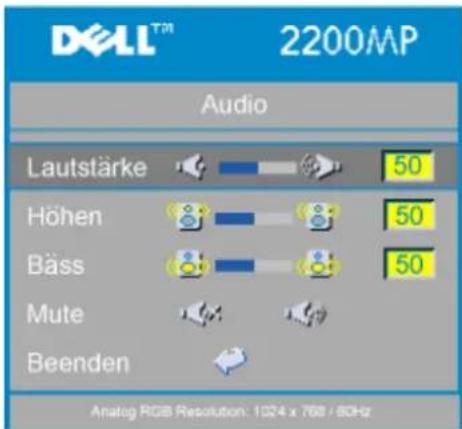

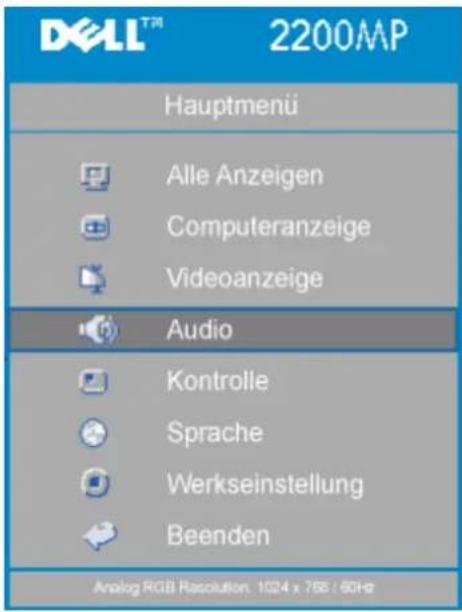

Menü Audio

Audio

Lautstärke

• Drücken Sie auf die Taste , um die Lautstärke zu verringern.
• Drücken Sie auf die Taste , um die Lautstärke zu erhöhen.

Höhen

Mit dem Höhenregler können die hohen Frequenzen Ihres Audiogerätes eingestellt werden.

• Drücken Sie auf die Taste, um den Anteil der hohen Frequenzen zu verringern.
• Drücken Sie auf die Taste , um den Anteil der hohen Frequenzen zu erhöhen.

Bäss

Mit dem Bassregler können die niedrigen Frequenzen Ihres Audiogerätes eingestellt werden.

• Drücken Sie auf die Taste , um die niedrigen Frequenzen zu verringern.
• Drücken Sie auf die Taste , um die niedrigen Frequenzen zu verstärken.

Mute

• Wählen Sie zum Stummschalten das linke Symbol.
• Wählen Sie zum Zurückstellen der Lautstärke das rechte Symbol.

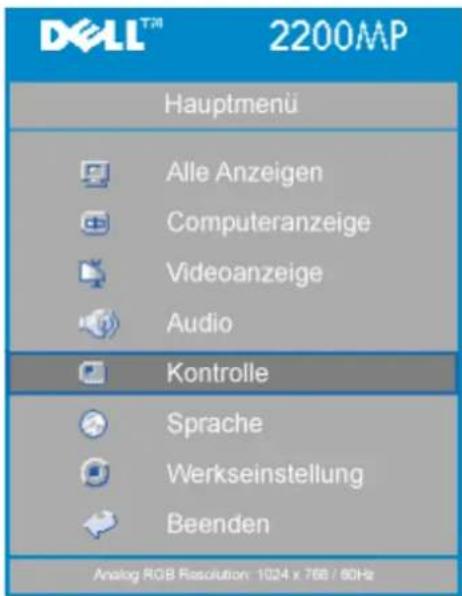

Menü Kontrolle

Kontrolle

Menü-Pos.

Zur Einstellung der Position des OSD-Menüs auf dem Bildschirm.

Proj.-Modus

Proj.-Modus

• Bodeninstallation "Aufprojektion" Die Standardeinstellung.
- Bodeninstallation "Rückprojektion" Der Projektor spiegelt das Bild, so da der Projektor hinter einer durchscheinenden Leinwand aufgestellt werden kann.
- Deckeninstallation "Aufprojektion" Der Projektor stellt das Bild "auf den Kopf", wenn der Projektor z.B. an einer Decke montiert werden soll.
- Deckeninstallation "Rückprojektion" Bei der Auswahl dieser Funktion wird das Bild für dessen Projektion durch den Projektor gleichzeitig umgekehrt und auf den Kopf gestellt. Das Bild kann hinter einem durchscheinenden Schirm projiziert werden, falls der Projektor an der Decke montiert ist

Signaltypen

Signaltypen

RGB

YCbCr

YPbPr

Zur manuellen Einstellung der Signaltypen RGB, YCbCr und YPbPr.

Lampenstd.

Lampenstd.

Zeigt die bisherige Betriebsdauer der Lampe an.

Reset Lampe

Reset Lampe

Ja

Nein

Verwenden Sie diese Funktion nur, wenn eine neue Lampe eingesetzt wurde. Wählen Sie das linke Symbol für Reset Lampe (Glühbirne mit Pfeil darunter) und drücken auf die Taste Enter, um den Timer zurückzusetzen.

Menü Strom sparen

Strom sparen

Bei dieser Option können Sie den Zeitraum bis zum Einsetzen der Stromsparfunktion einstellen.

Klicken Sie auf "Ja", um in das Untermenü "Zeit" zu gelangen.

Zeit (Min.)

Zeit (Min.)

5

15 30 45 60

Hier können Sie den Zeitraum bis zum Einsetzen der Stromsparfunktion festlegen. Wenn der Projektor während dieses Zeitraums kein Signal empfängt, verfällt er automatisch in einen Stromsparmodus, und die Lampe wird abgeschaltet. Sobald der Projektor wieder ein Signal empfängt, oder wenn Sie auf die Taste "Power" drücken, kehrt der Projektor in den normalen Betriebsstatus zurück, frühestens jedoch nach einer Minute, die das Gerät zum Abkühlen benötigt. Nach zwei Stunden schaltet der Projektor automatisch ab. Drücken Sie den Ein-/Ausschalter im Bedienfeld oder auf der Fernbedienung, um ihn wieder einzuschalten.

Auto-Quelle

Auto-Quelle

Ein

Aus

Wenn die Funktion Auto-Quelle eingeschaltet ist (Standardeinstellung), sucht der Projektor automatisch nach einer verfügbaren Signalquelle. Drücken Sie auf die "Quelle"-Taste und schalten Sie die Funktion Auto-Quelle ein, um das nächste verfügbare Eingangssignal zu suchen. Wenn Sie die Funktion ausschalten, wird die aktuelle Signalquelle festgelegt. Setzen Sie die Option Auto- Quelle auf Aus, um die verschiedenen Signalquellen manuell zu durchsuchen.

ECO Mode (Sparmodus)

ECO Mode

Ein

Aus

Mit dieser Funktion können Sie das Licht der Projektorlampe dimmen und dadurch den Energieverbrauch senken, sowie die Lebensdauer der Lampe erhöhen. Mit "On" (Ein) wird das Licht gedimmt; mit "Off"(Aus) schaltet die Lampe wieder auf hohe Helligkeit.

Große Höhe

Große Höhe

Ein

Aus

In diesem Modus (Große Höhe) arbeiten die Ventilatoren kontinuierlich bei voller Geschwindigkeit, um eine ordnungsgemäße Kühlung des Projektors in einer großen Höhe sicherzustellen.

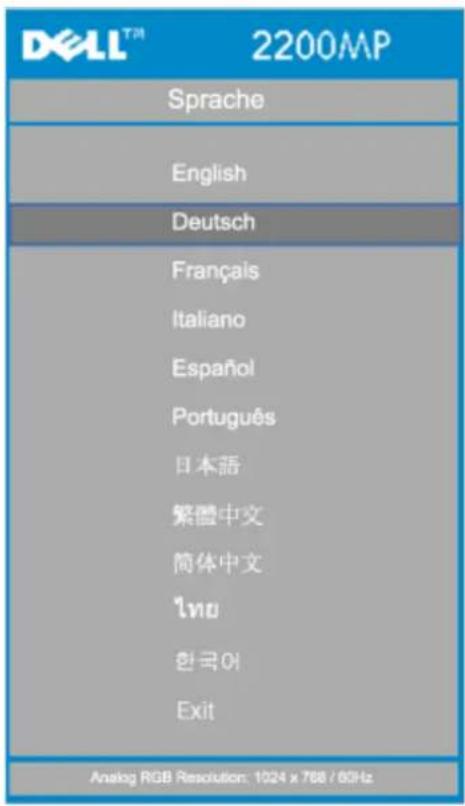

Menü "Sprache"

Sprache

Sprache

Wählen Sie die Sprache mit den Tasten

und aus.

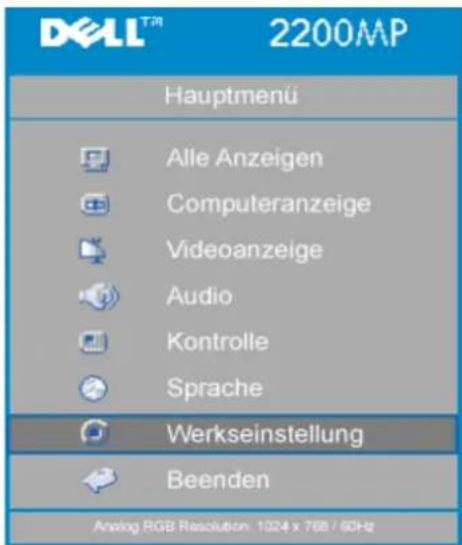

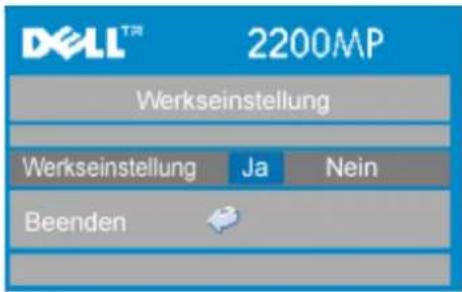

Menü "Werkseinstellung"

Werkseinstellung

Wenn Sie Ja wählen, werden die werkseitigen Standardeinstellungen des Geräts wieder geladen. Dazu gehören sowohl die Bildeinstellungen im Menü "Computeranzeige" als auch die im Menü "Videoanzeige".

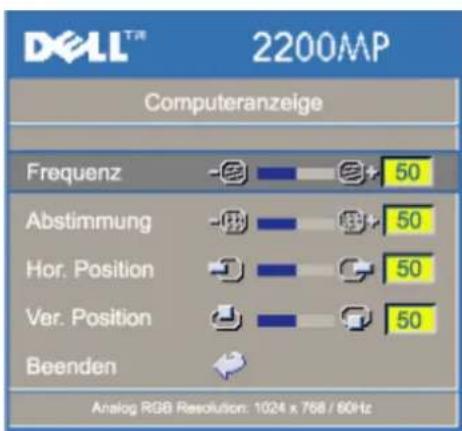

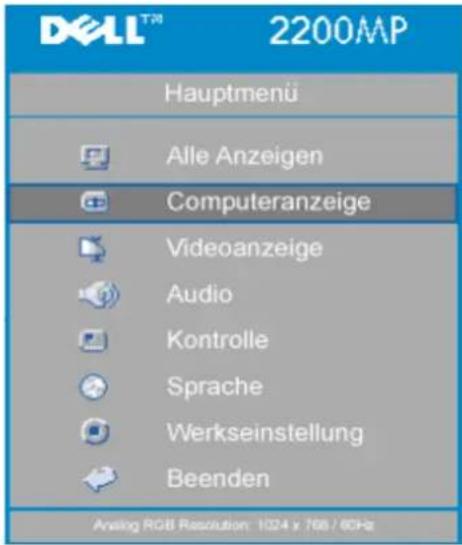

Menü "Computeranzeige"

Hinweis zum Menü "Computeranzeige": Dieses Menü ist nur beim Eingang eines Computersignals verfügbar.

Frequenz

Hier wird die Frequenz der Bildschirmdaten an die Frequenz der Grafikkarte Ihres Computers angepasst. Mit dieser Funktion kann ein flimmernder vertikaler Balken auf dem Bildschirm korrigiert werden.

Abstimmung

Hier wird das Signal-Timing des Bildschirms dem der Grafikkarte angepasst. Mit dieser Funktion kann ein instabiles oder flimmerndes Bild korrigiert werden.

Hor. Position (Horizontale Bildlage)

• Zum Bewegen des Bildes nach links die Taste drücken.
• Zum Bewegen des Bildes nach rechts die Taste drücken.

Ver. Position (Vertikale Bildlage)

• Zum Bewegen des Bildes nach unten die Taste drücken.
- Zum Bewegen des Bildes nach oben die Taste drücken.

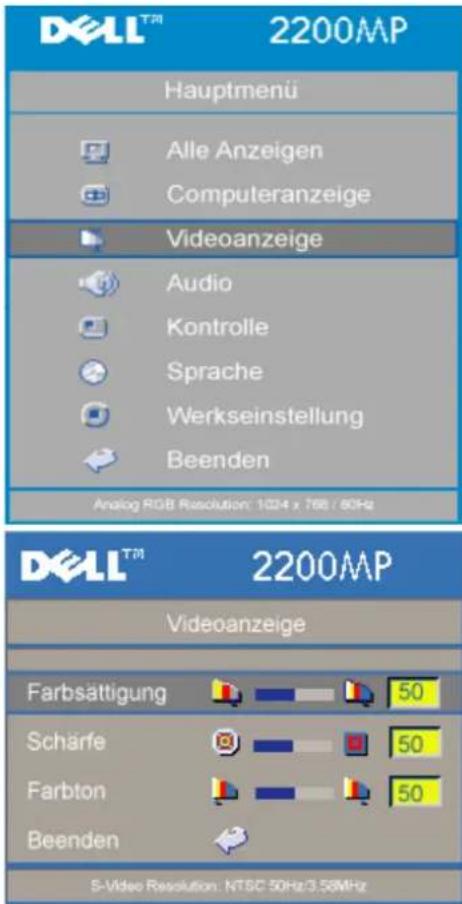

Menü "Videoanzeige"

Hinweis zum Menü "Videoanzeige": Dieses Menü ist nur beim Eingang eines S-Video- oder Composite-Video-Signals verfügbar.

Farbsättigung

Das Videobild kann mit Abstufungen zwischen einer schwarzweißen Darstellung und

einem Bild mit satten Farben wechseln.

• Klicken Sie auf, um den Farbwert im Bild zu verringern.
• Klicken Sie auf , um den Farbwert im Bild zu erhöhen.

Schärfe

Zur Einstellung der Bildschärfe.

• Klicken Sie auf die Taste , um die Schärfe zu verringern.
• Klicken Sie auf die Taste , um die Schärfe zu erhöhen.

Farbton

Zur Einstellung des Verhältnisses von Rot und Grün.

• Klicken Sie auf die Taste , um den Grünanteil zu erhöhen.
• Klicken Sie auf die Taste , um den Rotanteil zu erhöhen.

Zurück zum Inhaltsverzeichnis

Störungen beheben: Projektor Dell™ 2200MP

Leeres Projektionsbild
Unvollständiges, rollendes oder falsch angezeigtes Bild
Der Bildschirm zeigt die Präsentation nicht an
Instabiles oder flackerndes Bild
Flackernder vertikaler Balken auf dem Bild
Es werden falsche Farben dargestellt
Unscharfes Bild
- Beim Abspielen einer 16:9-DVD ist das Projektionsbild ausgestreckt
Das Bild ist umgedreht
Die Lampe brennt aus oder gibt ein Knallgeräusch von sich
Selbstdiagnosetest für die Videoanzeige
- Sie hören ein Geräusch, wenn das Gerät auf den Kopf gestellt wird.

Wenn Probleme mit dem Projektor auftreten sollten, lesen Sie die folgenden Tips zur Fehlerbehebung. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell.

Leeres Projektionsbild

• Überprüfen Sie, ob der Objektivschutz abgenommen ist.
• Überprüfen Sie, ob der externe Grafikanschluss aktiviert wurde. Wenn Sie einen Computer von Dell benutzen, drücken Sie auf F_n . Bei anderen Computern lesen Sie im Benutzerhandbuch nach, wie Sie den Anschluss aktivieren.
• Die Kabel müssen wie unter "Den Projektor anschließen" beschrieben fest angeschlossen sein.
• Überprüfen Sie, ob die Pins der Anschlussstecker vielleicht verbogen oder abgebrochen sind.
• Überprüfen Sie, ob die Lampe fest eingesetzt wurde (siehe "Auswechseln der Lampe").
• Führen Sie für eine Vorabdiagnose bei Problemen mit der Videoanzeige den "Selbstdiagnosetest" durch (siehe "Selbstdiagnosetest für die Videoanzeige"). Vergewissern Sie sich, dass die Farben der Testvorlage korrekt sind.

Unvollständiges, rollendes oder falsch angezeigtes Bild

• Drücken Sie auf die Resync-Taste der Fernbedienung oder des Bedienfeldes.

• Bei einem tragbaren Computer von Dell müssen Sie folgendermaßen vorgehen (bei anderen Computern lesen Sie im dazugehörigen Handbuch nach):

• Stellen Sie die Auflösung des Computers auf SVGA (800 x 600):

1a) Klicken Sie mit der rechten Maustaste auf eine freie Stelle des Windows-Desktops und dann auf "Eigenschaften".

1b) Ändern Sie bei "Einstellungen" den "Bildschirmbereich" auf 800 x 600 Pixel.

1. Drücken Sie auf Fn FB ONTALCD.

- Treten beim Ändern der Auflösungen Schwierigkeiten auf, oder bleibt das Monitorbild hängen, starten Sie alle Geräte und den Projektor erneut.

Der Bildschirm zeigt die Präsentation nicht an

- Wenn Sie ein Notebook verwenden, drücken Sie auf

Instabiles oder flackerndes Bild

- Ändern Sie die Abstimmung im OSD-Menü Computer Image (Computer-Anzeige).

Flackernder vertikaler Balken auf dem Bild

- Ändern Sie die Frequenz im OSD-Menü Computer Image (Computer-Anzeige).

Es werden falsche Farben dargestellt

• Wenn das Ausgangssignal der Grafikkarte "Sync. auf Grün" ist, und das Ausgabesignal VGA bei 60 Hz sein soll, gehen Sie in das OSD-Menü und wählen dort "Management"- > "Signal type" (Signalart) die Option "RGB".
• Führen Sie für eine Vorabdiagnose bei Problemen mit der Videoanzeige den "Selbstdiagnosetest" durch (siehe "Selbstdiagnosetest für die Videoanzeige"). Vergewissern Sie sich, dass die Farben der Testvorlage korrekt sind.

Unscharfes Bild

• Stellen Sie die Schärfe des Bildes mit dem Einstellring des Objektivs ein.
• Der Projektionsschirm muss zwischen 1.2 m und 12 m vom Projektor entfernt sein.

Beim Abspielen einer 16:9-DVD ist das Projektionsbild ausgestreckt

Der Projektor selbst wird das Verhältnis der 16:9-DVD automatisch erkennen und das Längen und Seitenverhältnis digital auf das Vollbild mit der Standardeinstellung 4:3 einstellen.

Falls das Projektionsbild noch immer ausgestreckt ist, muss das Längen- und Seitenverhältnis durch die folgenden Maßnahmen eingestellt werden:

• Wählen Sie zum Abspielen einer 16:9-DVD das Längen- und Seitenverhältnis 4:3 in Ihrem DVD-Spieler aus.
• Wenn sich auf dem DVD-Player das Bildformat 4:3 nicht einstellen läßt, wählen Sie innerhalb der OSD-Funktion im Menü "Alle Anzeigen" die Einstellung 4:3 für die Anzeige.

Das Bild ist umgedreht

- Wählen Sie aus dem OSD-Menü die Option Kontrolle.

Die Lampe brennt aus oder gibt ein Knallgeräusch von sich

- Wenn die Lampe das Ende ihrer Lebensdauer erreicht, kann sie beim Ausbrennen einen lauten Knall verursachen. Falls dies passiert, läßt sich der Projektor nicht wieder einschalten bis das Lampenmodul ausgetauscht wurde. Gehen Sie beim Austausch der Lampe entsprechend der Anleitung im Abschnitt "Auswechseln der Lampe" vor.

Selbstdiagnosetest für die Videoanzeige

• Der Projektor Dell 2200MP verfügt über einen Selbstdiagnosetest für die Videoanzeige (für Video, S-Video, Component-I). Mit dieser erweiterten Funktion können Sie bei Problemen mit der Wiedergabe von Videos vorab einen Diagnosetest durchführen.
• Sobald Sie den Projektor eingeschaltet haben, drücken Sie auf dem Bedienfeld gleichzeitig auf die Tasten "+" und "-". Lassen Sie die Tasten wieder los, wenn nichts mehr auf dem Bildschirm erscheint.
• Wenn der Projektor nicht in den Diagnosemodus wechselt, oder wenn die Farben nicht richtig angezeigt werden, wenden Sie sich an Dell.
• Drücken Sie ein zweites Mal auf "+" und "-", um den Diagnosemodus zu beenden.
• Während des Selbstdiagnose-Modus wird auf dem Bildschirm ein 7-Farben-Zyklus-Test durchgeführt, und zwar: "Rot--> Grün--> Blau--> Weiß--> Marineblau--> Dunkelgrün--> Gelb." Vergewissern Sie sich, dass die Farben der Testvorlage korrekt sind.

Sie hören ein Geräusch, wenn das Gerät auf den Kopf gestellt wird.

- Das ist normal. Dank dieser Funktion im Inneren des Projektors wird bei der Installation auf der Decke das Gerät ordnungsgemäß abgekühlt.

Zurück zum Inhaltsverzeichnis

Bildwiedergabe DLP™ Einzelchip-Technologie

Kontrastverhältnis 1700:1 (Voll Ein/Voll Aus) (typisch)

Lampe Durch den Benutzer auswechselbare Lampe, 200 W

Anzahl Bildpunkte (Pixel) 800 x 600

Verfügbare Farben 16,7 Millionen

Farbradgeschwindigkeit 120Hz (2X)

Projektionsobjektiv F/2.4\~2.7, f=19,7\~23,6mm mit 1.2x manuelles Zoomobjektiv

Bildgröße 27,9 - 337.5 (diagonal)

Projektionsabstand 1,2 - 12 m (3,9\~39,4 ft)

Videokompatibilität NTSC, NTSC 4.43, PAL, PAL-M, PAL-N, SECAM, HDTV

(1080i, 720P, 576i/P, 480i/P), Kompatibilität mit Composite-

Video und S-Video

Horizontalfrequenz 15 - 70 kHz

Vertikalfrequenz 43 - 85 kHz

Stromversorgung WS-Eingangsspannung 100 - 240 V AC 50–60 Hz

Stromaufnahme 250 Watt bei vollem Betrieb

E/A-Anschlüsse Strom: WS-Anschlussbuchse

Computereingang: D-Sub 15-Pin für Analog-/Component-, HDTV-Eingangssignale

Computerausgang: Ein 15-Pin D-Sub

Videoeingang: Ein Composite-Video RCA- und ein S-Videoanschluss

USB-Eingang: Ein USB-Anschluss

Gewicht

Abmessungen (B x H x T)

Umgebungsbedingungen

Audioeingang: Eine Eingangsbuchse

2,14 kg (4,7 lb)

266 x 216 x 85 ± 1 mm (10,47" x 8,5" x 3,35" ± 0,04")

Betriebstemperatur: 5°C - 35°C (41°F - 95°F)

Luftfeuchtigkeit: max. 80%

Aufbewahrungstemperatur: -20^ - 60^ ( -4^ - 140^ )

Luftfeuchtigkeit: max. 80%

Gesetzliche Vorschriften

FCC, CE, VCCI, UL, cUL, TÜV GS, ICES-003, MIC, C-Tick, GOST, PCBC, CCC, PSB, EZU, TÜV-S, NOM

Compatibilitätsmodi

Modus	Auflösung	(ANALOG)
		V. Frequez (Hz)	H. Frequenz (KHz)
VGA	640X350	70	31.5
VGA	640X350	85	37.9
VGA	640X400	85	37.9
VGA	640X480	60	31.5
VGA	640X480	72	37.9
VGA	640X480	75	37.5
VGA	640X480	85	43.3
VGA	720X400	70	31.5
VGA 720X400		85 37.9
SVGA	800X600 56 35.2
SVGA	800X600 60 37.9
SVGA	800X600 72 48.1
SVGA	800X600 75 46.9
SVGA	800X600 85 53.7
*XGA 1024X768		43.4 35.5
*XGA	1024X768 60 48.4
*XGA	1024X768 70 56.5
*XGA	1024X768 75 60.0
*XGA	1024X768 85 68.7
*SXGA	1280X1024 60 63 98
*SXGA+	1400X1050 60 63 98
MAC II 13	640X480 66.68 35
*MAC 16 832X6	24 74.55 49.725
*MAC 19 1024X	768 75 60.24
*MAC 1152X8	70 75.06 68.68
MAC G4	640X480 60 31.35
*IMAC DV	1024X768 75	60
* komprimiertes Computerbild.

Zurück zum Inhaltsverzeichnis

Regulatory Notices: Dell™ 2200MP Projector

Über das Internet können Sie sich über die folgenden Adressen an Dell wenden:

• www.dell.com
  • support.dell.com (technische Unterstützung)
• permiersupport.dell.com (technische Unterstützung für die Bereiche Ausbildung, Regierung, Gesundheitswesen, mittlere/große Unternehmen, auch Premier/Platinum/Gold)

Die Ihrem Land entsprechende Webadresse finden Sie in der nachfolgenden Tabelle.

HINWEIS: Gebührenfreie Nummern gelten nur innerhalb des Landes, in dem sie aufgeführt werden.

Wenn Sie sich an Dell wenden möchten, entnehmen Sie die angegebenen E-Mail- und Web-Adressen, Telefonnummern und Vorwahlen aus der nachfolgenden Tabelle. Wenn Sie sich bei den Vorwahlen unsicher sind, fragen Sie bei der örtlichen oder internationalen Telefonauskunft nach.

Verwenden des Projektors: Projektor Dell™ 2200MP

Bedienfeld

Fernbedienung

Menüsteuerung (OSD-Menüs)

Bedienfeld

Siehe "Ein-/Ausschalten des Projektors".

Source

Drücken Sie zum Einstellen der Signalquelle RGB (analog), Composite, Component-I, S-Video und YPbPr (analog) auf ➤.

Resync

Drücken Sie auf 📊, um das den Projektor mit der Eingangsquelle zu synchronisieren. Resync funktioniert nicht, wenn das OSD (Menüsteuerung)-Menü aktiviert ist.

Menu

Drücken Sie auf ☐, um das OSD-Menü zu aktivieren. Sie können sich mit den Richtungstasten und mit der Taste Menu durch das OSD-Menü bewegen.

Vier Richtungstasten

Mit den vier Richtungstasten ⬆⊕⊕—⊕ können Sie sich innerhalb der Register im OSD-Menü bewegen.

Keystone

Mit den Tasten 📋 und 📃 können Sie die Bildverzerrung ausgleichen, die durch ein Neigen des Projektors entsteht (± 16°).

Fernbedienung

Siehe "Ein-/Ausschalten des Projektors".

Source

Drücken Sie auf die Taste Source, um das Eingangssignal (Analog-RGB, Composite, Component-I, S-video oder Analog-YpbPr) einzustellen.

Resync

Drücken Sie auf 📄, um den Projektor und die Signalquelle zu synchronisieren.

Resync funktioniert nicht, wenn das OSD (Menüsteuerung)-Menü aktiviert ist.

Richtungstasten

Mit den Tasten ◆ und können Sie die OSD-Einträge auswählen. Die Einstellungen werden mit den Tasten "Links" und "Rechts" vorgenommen.

Hide (Ausblenden)

Drücken Sie auf die Taste Hide (Ausblenden), um das Bild auszublenden. Wenn Sie ein zweites Mal auf die Taste drücken, erscheint das Bild wieder.

Grafik-Modus

Der Mikroprojektor Dell 2200MP verfügt über voreingestellte Konfigurationen für eine optimierte Ausgabe von Daten (PC-Grafiken) oder Videos (Filme, Spiele usw.). Drücken Sie auf die Taste Video-Modus, um zwischen den Funktionen PC-Modus, Film-Modus, sRGB und Nutzer-Modus (hier können Sie selbst die Einstellungen vornehmen und speichern) zu wechseln. Wenn Sie einmal auf die Taste Grafik-Modus drücken, wird der aktuelle Grafik-Modus angezeigt. Drücken Sie ein zweites Mal darauf, wechselt der Grafik-Modus.

Previous Page (Vorhergehende Seite)

Wenn Sie auf die Taste Previous Page (Vorhergehende Seite) drücken, blättern Sie eine Seite zurück.

Next Page (Nächste Seite)

Wenn Sie auf die Taste Next Page (Nächste Seite) drücken, blättern Sie eine Seite vor.

Menu

Drücken Sie auf die Taste Menu, um das OSD-Menü zu aktivieren. Mit den Richtungstasten und der Menu-Taste können Sie sich durch das OSD bewegen.

Lautstärke auf/ab

Drücken Sie die auf-Taste, um die Lautstärke zu erhöhen, bzw. die ab-Taste, um die Lautstärke zu senken.

4:3/16:9

Drücken Sie 4:3/16:9, um das Bildformat von 4:3 auf 16:9 umzuschalten.

Keystone

Korrektur der Bildverzerrung die durch eine Neigung des Projektors entsteht (± 16°).

Menüsteuerung (OSD-Menüs)

• Der Projektor verfügt über ein mehrsprachiges OSD-Menü (On-Screen Display), das nur angezeigt wird, wenn eine Signalquelle akzeptiert wird.
• Im OSD-Menü können Sie Bildeinstellungen vornehmen und eine Reihe von Parametern ändern. Wenn es sich bei der Signalquelle um einen Computer handelt, können Sie Änderungen im OSD-Register Computeranzeige vornehmen. Bei einer Video-Signalquelle nehmen Sie die Änderungen im OSD-Register Videoanzeige vor. Der Projektor erkennt automatisch die Signalquelle.
• Im OSD-Menü wählen Sie die Hauptelemente mit den Tasten und aus. Beispiel: Alle Anzeigen--> Computeranzeige--> Audio-->Kontrolle--> Sprache-->Werkseinstellung. Um in einem Register einen Eintrag auszuwählen, drücken Sie auf dem Bedienfeld oder auf der Fernbedienung auf "Menu" (Menü).
• Drücken Sie auf und, um ein Element auszuwählen, um die Parameter zu ändern drücken Sie auf die Tasten – und der Tastatur oder auf die Tasten "Links" und "Rechts" auf der Fernbedienung. Wenn ein Eintrag ausgewählt ist, wechselt er seine Farbe in Dunkelgrau.
• Um das OSD-Menü zu beenden, gehen Sie zum Register "Beenden" und drücken auf dem Bedienfeld oder auf der Fernbedienung auf "Menu" (Menü).

Menü "Alle Anzeigen"

Helligkeit

Zum Einstellen der Helligkeit des Projektionsbildes.

• Klicken Sie auf die Taste , um die Helligkeit zu verringern.
• Klicken Sie auf die Taste ,um die Helligkeit zu erhöhen.

Kontrast

Mit dem Kontrast wird der Unterschied zwischen den hellsten und dunkelsten Stellen des Bildes geregelt. Durch Einstellen des Kontrasts werden die Anteile von Schwarz und Weiß auf dem Projektionsbild verändert.

• Klicken Sie auf die Taste, um den Kontrast zu verstärken.
• Klicken Sie auf die Taste, um den Kontrast abzuschwächen.

Farbtemperatur

Zum Einstellen der Farbtemperatur. Je höher die Temperatur, desto "kälter" erscheint das Projektionsbild. Je niedriger die Temperatur, desto wärmer scheint es. Mit dem Benutzermodus werden die Einstellungen im Menü "Farbeinstellung" aktiviert.

Farbeinstellung

In diesem Modus können die Rot-, Grün- und Blauanteile manuell eingestellt werden. Jede Veränderung dieser Werte hat eine "benutzerdefinierte" Veränderung der Farbtemperatur zur Folge.

Trapezkorrektur

Zum Korrigieren der Bildverzerrung, die durch Verändern des Projektionswinkels entsteht (± 16°).

Format

Hier wird das Seitenverhältnis eingesetzt (16:9U, 1:1, 16:9, 4:3). Wenn Sie das Seitenverhältnis 1:1 einstellen möchten, benötigen Sie als Eingangssignal ein Computersignal (über VGA-Kabel) mit einer Auflösung geringer als SVGA (800 x 600), ein Component-Signal 576p/ 480i / 480p, ein S-Video-Signal oder ein Videosignal (Composite). Wenn das Computer-Signal über SVGA, oder das Component-Signal bei 1080i / 720p liegt, sind nur die Seitenverhältnisse 16:9 (16:9U) und 4:3 verfügbar. Eine Auswahl wird dunkelblau markiert dargestellt.

16:9U:Die Signalquelle wird im Breitbildformat (16:9) ohne Skalierung angezeigt. Einige Pixel werden entsprechend geschnitten.

1:1: Die Eingangsquelle wird ohne Skalierung angezeigt.

16:9: Die Eingangsquelle wird im Breitbildformat (16:9) ohne Skalierung dargestellt. Die Quelle wird entsprechend skaliert, um sie der Bildschirmbreite anzupassen.

4:3: Die Eingangsquelle wird entsprechend skaliert, damit sie an den Bildschirm angepasst wird.

Grafik-Modus

Wählen Sie diese Funktion, um die Bildwiedergabe für die Verwendung als Heimkino (Film-Modus), für Konferenzen (PC-Modus), Standardfarben-Anwendung (sRGB) oder für einen anderen Zweck (Nutzer-Modus) zu optimieren. Ein ausgewähltes Symbol ist dunkelblau markiert. Standardmäßig ist die Funktion PC-Modus eingestellt. Für die Einstellungen für Weißwert und Degamma springt der Projektor automatisch in den Nutzer-Modus.

Weißwert

Der Weißwert kann zwischen 0 und 10 eingestellt werden.

• Bei 10 wird der Weißwert maximiert.
• Bei 0 wird der Farbwert maximiert.

Degamma

Für die Funktion Degamma kann ein Wert zwischen 1 und 7eingegeben werden. Die Standardeinstellung ist 3 (empfohlen). Eine Änderung des Werts bewirkt eine Änderung der Farbdarstellung des Monitors.

Menü Audio

Audio

Lautstärke

• Drücken Sie auf die Taste , um die Lautstärke zu verringern.
• Drücken Sie auf die Taste , um die Lautstärke zu erhöhen.

Höhen

Mit dem Höhenregler können die hohen Frequenzen Ihres Audiogerätes eingestellt werden.

• Drücken Sie auf die Taste, um den Anteil der hohen Frequenzen zu verringern.
• Drücken Sie auf die Taste , um den Anteil der hohen Frequenzen zu erhöhen.

Bäss

Mit dem Bassregler können die niedrigen Frequenzen Ihres Audiogerätes eingestellt werden.

• Drücken Sie auf die Taste , um die niedrigen Frequenzen zu verringern.
• Drücken Sie auf die Taste , um die niedrigen Frequenzen zu verstärken.

Mute

• Wählen Sie zum Stummschalten das linke Symbol.
• Wählen Sie zum Zurückstellen der Lautstärke das rechte Symbol.

Menü Kontrolle

Kontrolle

Menü-Pos.

Zur Einstellung der Position des OSD-Menüs auf dem Bildschirm.

Proj.-Modus

Proj.-Modus

• Bodeninstallation "Aufprojektion" Die Standardeinstellung.
- Bodeninstallation "Rückprojektion" Der Projektor spiegelt das Bild, so da der Projektor hinter einer durchscheinenden Leinwand aufgestellt werden kann.
- Deckeninstallation "Aufprojektion" Der Projektor stellt das Bild "auf den Kopf", wenn der Projektor z.B. an einer Decke montiert werden soll.
- Deckeninstallation "Rückprojektion" Bei der Auswahl dieser Funktion wird das Bild für dessen Projektion durch den Projektor gleichzeitig umgekehrt und auf den Kopf gestellt. Das Bild kann hinter einem durchscheinenden Schirm projiziert werden, falls der Projektor an der Decke montiert ist

Signaltypen

Signaltypen

RGB

YCbCr

YPbPr

Zur manuellen Einstellung der Signaltypen RGB, YCbCr und YPbPr.

Lampenstd.

Lampenstd.

Zeigt die bisherige Betriebsdauer der Lampe an.

Reset Lampe

Reset Lampe

Ja

Nein

Verwenden Sie diese Funktion nur, wenn eine neue Lampe eingesetzt wurde. Wählen Sie das linke Symbol für Reset Lampe (Glühbirne mit Pfeil darunter) und drücken auf die Taste Enter, um den Timer zurückzusetzen.

Menü Strom sparen

Strom sparen

Bei dieser Option können Sie den Zeitraum bis zum Einsetzen der Stromsparfunktion einstellen.

Klicken Sie auf "Ja", um in das Untermenü "Zeit" zu gelangen.

Zeit (Min.)

Zeit (Min.)

5

15 30 45 60

Hier können Sie den Zeitraum bis zum Einsetzen der Stromsparfunktion festlegen. Wenn der Projektor während dieses Zeitraums kein Signal empfängt, verfällt er automatisch in einen Stromsparmodus, und die Lampe wird abgeschaltet. Sobald der Projektor wieder ein Signal empfängt, oder wenn Sie auf die Taste "Power" drücken, kehrt der Projektor in den normalen Betriebsstatus zurück, frühestens jedoch nach einer Minute, die das Gerät zum Abkühlen benötigt. Nach zwei Stunden schaltet der Projektor automatisch ab. Drücken Sie den Ein-/Ausschalter im Bedienfeld oder auf der Fernbedienung, um ihn wieder einzuschalten.

Auto-Quelle

Auto-Quelle

Ein

Aus

Wenn die Funktion Auto-Quelle eingeschaltet ist (Standardeinstellung), sucht der Projektor automatisch nach einer verfügbaren Signalquelle. Drücken Sie auf die "Quelle"-Taste und schalten Sie die Funktion Auto-Quelle ein, um das nächste verfügbare Eingangssignal zu suchen. Wenn Sie die Funktion ausschalten, wird die aktuelle Signalquelle festgelegt. Setzen Sie die Option Auto- Quelle auf Aus, um die verschiedenen Signalquellen manuell zu durchsuchen.

ECO Mode (Sparmodus)

ECO Mode

Ein

Aus

Mit dieser Funktion können Sie das Licht der Projektorlampe dimmen und dadurch den Energieverbrauch senken, sowie die Lebensdauer der Lampe erhöhen. Mit "On" (Ein) wird das Licht gedimmt; mit "Off"(Aus) schaltet die Lampe wieder auf hohe Helligkeit.

Große Höhe

Große Höhe

Ein

Aus

In diesem Modus (Große Höhe) arbeiten die Ventilatoren kontinuierlich bei voller Geschwindigkeit, um eine ordnungsgemäße Kühlung des Projektors in einer großen Höhe sicherzustellen.

Menü "Sprache"

Sprache

Sprache

Wählen Sie die Sprache mit den Tasten

und aus.

Menü "Werkseinstellung"

Werkseinstellung

Wenn Sie Ja wählen, werden die werkseitigen Standardeinstellungen des Geräts wieder geladen. Dazu gehören sowohl die Bildeinstellungen im Menü "Computeranzeige" als auch die im Menü "Videoanzeige".

Menü "Computeranzeige"

Hinweis zum Menü "Computeranzeige": Dieses Menü ist nur beim Eingang eines Computersignals verfügbar.

Frequenz

Hier wird die Frequenz der Bildschirmdaten an die Frequenz der Grafikkarte Ihres Computers angepasst. Mit dieser Funktion kann ein flimmernder vertikaler Balken auf dem Bildschirm korrigiert werden.

Abstimmung

Hier wird das Signal-Timing des Bildschirms dem der Grafikkarte angepasst. Mit dieser Funktion kann ein instabiles oder flimmerndes Bild korrigiert werden.

Hor. Position (Horizontale Bildlage)

• Zum Bewegen des Bildes nach links die Taste drücken.
• Zum Bewegen des Bildes nach rechts die Taste drücken.

Ver. Position (Vertikale Bildlage)

• Zum Bewegen des Bildes nach unten die Taste drücken.
- Zum Bewegen des Bildes nach oben die Taste drücken.

Menü "Videoanzeige"

Hinweis zum Menü "Videoanzeige": Dieses Menü ist nur beim Eingang eines S-Video- oder Composite-Video-Signals verfügbar.

Farbsättigung

Das Videobild kann mit Abstufungen zwischen einer schwarzweißen Darstellung und

einem Bild mit satten Farben wechseln.

• Klicken Sie auf , um den Farbwert im Bild zu verringern.
• Klicken Sie auf , um den Farbwert im Bild zu erhöhen.

Schärfe

Zur Einstellung der Bildschärfe.

• Klicken Sie auf die Taste , um die Schärfe zu verringern.
• Klicken Sie auf die Taste , um die Schärfe zu erhöhen.

Farbton

Zur Einstellung des Verhältnisses von Rot und Grün.

• Klicken Sie auf die Taste , um den Grünanteil zu erhöhen.
• Klicken Sie auf die Taste , um den Rotanteil zu erhöhen.

Zurück zum Inhaltsverzeichnis
