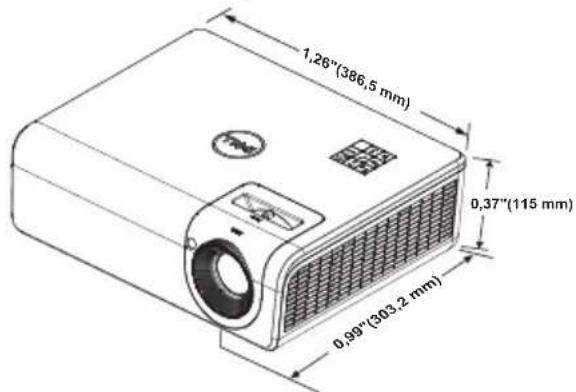

Abmessungen (B x T x H)	386,5 x 303,2 x 115 mm
Gewicht	< 6,0 kg
Helligkeit	4000 ANSI-Lumen (max.)
Kontrastverhältnis	1800:1 typisch (Voll Ein/Aus), dynamisch bis 100.000:1
Auflösung	1920 x 1080 (1080p)
Bildseitenformat	16:9
Lichtquelle	Laser, bis zu 20.000 Stunden (Normalmodus)
Zoom	1,6-fach (manuell)
Trapezkorrektur	+/- 30 Grad (vertikal/horizontal, 4 Ecken)
Stromverbrauch	Normal: 394 W, Eco: 326 W, Bereitschaft: < 0,5 W
Audio	2 Lautsprecher à 10 W
Anschlüsse	VGA, 2x HDMI 1.4, 2x USB-A (1x 5V/1,8A), RJ45, RS232, Audio In/Out, Mini-USB (Firmware)
Netzwerk	LAN (RJ45), WLAN optional (über USB-Dongle)
Fernbedienung	Ja, Batterie CR2032
Betriebstemperatur	5 °C bis 40 °C
Lagertemperatur	0 °C bis 60 °C
Luftfeuchtigkeit (Betrieb)	max. 80 %
Lieferumfang	Netzkabel, VGA-Kabel, Fernbedienung, USB-Kabel, Bedienungsanleitung

Häufig gestellte Fragen - P519HL DELL

Wie reinige ich das Objektiv des Dell P519HL?

Verwenden Sie ein weiches, fusselfreies Tuch. Niemals Alkohol oder aggressive Reinigungsmittel verwenden. Bei hartnäckigen Verschmutzungen leicht anfeuchten.

Wie stelle ich die Bildgröße ein?

Passen Sie den Zoomring am Objektiv an (1,6-fach). Der Projektionsabstand sollte zwischen 0,78 m und 1,12 m für optimale Größe liegen. Details finden Sie in der Tabelle auf Seite 16.

Kann ich den Projektor an der Decke montieren?

Ja, montieren Sie die optionale Deckenhalterung mit M3-Schrauben (8 mm Tiefe). Lassen Sie die Installation von einem qualifizierten Techniker durchführen.

Welche Auflösungen werden unterstützt?

Native Auflösung: 1920x1080 (1080p). Kompatibel mit 4K-Signalen (2160p) bis 60 Hz. Eine Liste aller unterstützten Modi finden Sie auf Seite 63.

Wie verbinde ich meinen Laptop kabellos?

Schließen Sie den optionalen WLAN-Dongle am USB-A-Port an. Wählen Sie die Netzwerk-Quelle und folgen Sie der Anleitung auf dem Bildschirm. Installieren Sie die App Dell Network Projection auf Ihrem Computer.

Was tun, wenn kein Bild angezeigt wird?

Prüfen Sie die Quellenauswahl (Menü -> QU.WAHL). Aktivieren Sie die externe Grafikausgabe am Laptop (z.B. Fn+F8 bei Dell). Überprüfen Sie die Kabelverbindungen.

Wie ersetze ich die Batterien der Fernbedienung?

Drehen Sie die Abdeckung auf der Rückseite gegen den Uhrzeigersinn. Legen Sie eine CR2032-Knopfzelle ein (Polarität beachten). Drehen Sie die Abdeckung wieder zu.

Kann ich Präsentationen ohne Computer abspielen?

Ja, stecken Sie einen USB-Stick ein und wählen Sie die Quelle USB-Betrachter. Unterstützt werden PDF, Word, Excel, PowerPoint, JPEG, MP4, MP3 u.a.

Welche Sicherheitshinweise muss ich beachten?

Nicht direkt in den Laserstrahl blicken (RG2). Für ausreichende Belüftung sorgen, keine Gegenstände vor das Objektiv legen. Das Gerät nur in Innenräumen betreiben.

Wie setze ich den Projektor auf Werkseinstellungen zurück?

Navigieren Sie zu Menü -> Erweitert -> Menüeinstellungen -> Auf Werkseinstellungen zurücksetzen. Bestätigen Sie mit der Eingabetaste.

BEDIENUNGSANLEITUNG P519HL DELL

Dell Advanced Projector P519HL Bedienungsanleitung

Hinweis, Vorsicht und Warnung

Hinweis: Ein HINWEIS macht auf wichtige Informationen aufmerksam, mit denen Sie den Projektor besser einsetzen können.

Vorsicht: Eine VORSICHT-Mitteilung zeigt potentielle Hardware-Schäden oder möglichen Datenverlust an, falls die Anweisungen nicht korrekt befolgt werden.

Warnung: Eine WARNUNG weist auf Gefahrenquellen hin, die Sachschäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

Die Informationen in diesem Dokument können ohne Ankündigung geändert werden.

© 2018 Dell Inc. Alle Rechte vorbehalten.

Reproduktionen dieser Materialien sind ohne vorherige schriftliche Genehmigung der Dell Inc. strengstens untersagt.

Marken in diesem Text: Dell und das DELL-Logo sind Marken der Dell Inc.; DLP, das DLP-Logo sind Marken von TEXAS INSTRUMENTS INCORPORATED; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. verzichtet auf sämtliche Besitzrechte an Marken und Handelsbezeichnungen, die nicht ihr Eigentum sind.

Modell: Dell Advanced Projector P519HL

Juli 2018 Rev. A01

Inhalt

1 Informationen über den Dell-Projektor ..... 4

Inhalt der Projektorverpackung 4

Projektoransicht von oben und unten . . . . . . . . . . 5

Projektoranschlüsse 6

Fernbedienung 9

2 Projektorbild anpassen.... 12

Zoom des Projektionsbildes anpassen ..... 12

Projektorposition anpassen 13

Bildecken anpassen 15

Einstellen der Bildgröße. 16

3 Bedienen des Projektors 18

Netzwerkanzeige verwenden 18

Per WLAN-Dongle Verbindung mit einem Computer herstellen 22

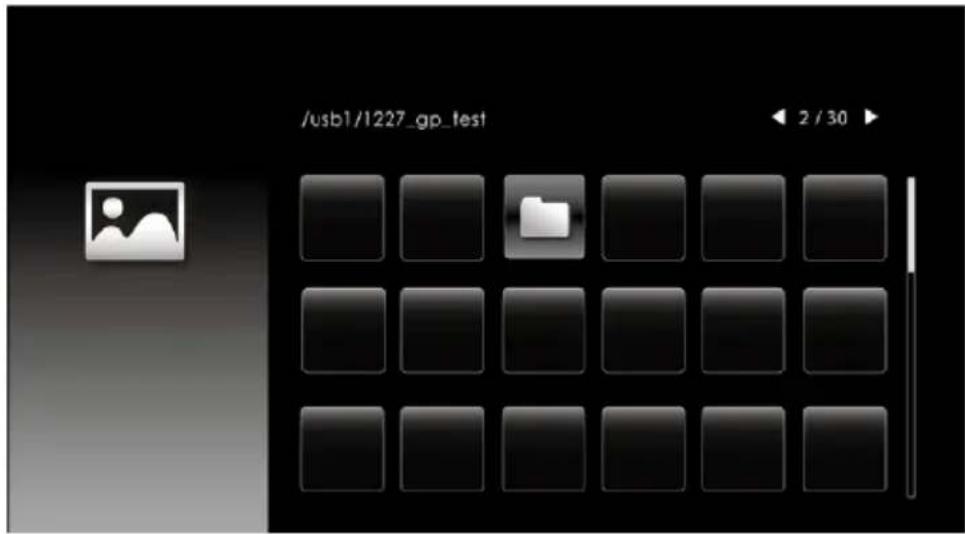

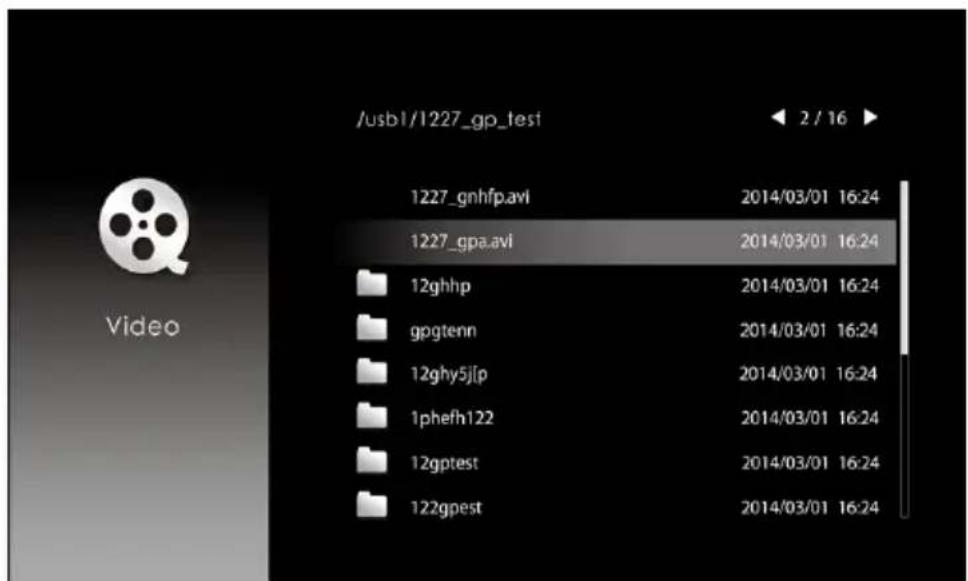

Verwendung der Präsentation ohne PC ..... 40

4 Problemlösung.... 55

Tipps zur Problemlösung 55

Führungssignale 58

5 Wartung 59

Batterien in die Fernbedienung ersetzen. . . . . . . . 59

6 Technische Daten 60

Kompatibilitätsmodi (digital / analog) 63

7 Zusätzliche Informationen 65

8 Kontakt zu Dell.... 66

1

Informationen über den Dell-Projektor

Im Lieferumfang des Projektors sind die unten abgebildeten Artikel enthalten. Prüfen Sie den Lieferumfang auf Vollständigkeit und wenden Sie sich an Dell, falls etwas fehlen sollte.

Inhalt der Projektorverpackung

Lieferumfang

Netzkabel VGA-Kabel (VGA zu VGA)

Fernbedienung (CR2032 x 2)

Pure electrical connector diagram without any text, numbers, or symbols

USB-Kabel, 1,2 m (USB-A-zu-USB-A)

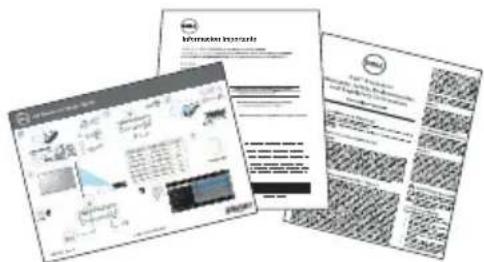

Bedienungsanleitung und Dokumentation

Projektoransicht von oben und unten

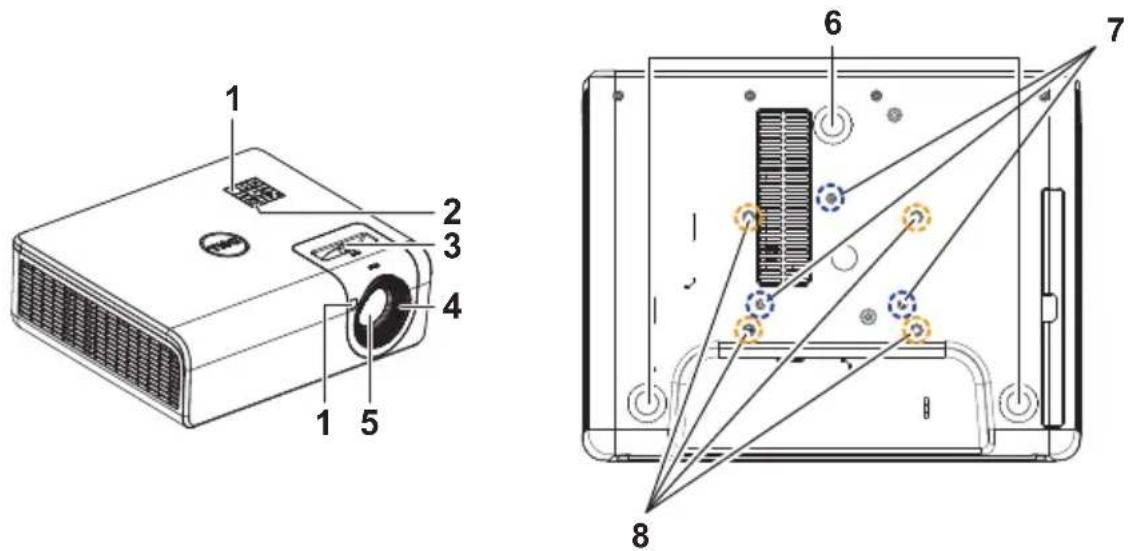

Ansicht von oben Ansicht von unten

6 Neigungsverstellungsrad

7 Montagelöcher zur Wandmontage

8 Montagebohrungen für Deckenhalterung

Hinweis: Wandmontage-Schraubgewinde mit M4 x 8 mm Tiefe. Abmessungen Wandhalterung: 130 mm X 88 mm M4 Deckenmontage-Schraubgewinde mit M3 x 8 mm Tiefe. Abmessungen Deckenhalterung: 110 mm X 82,3 mm M3

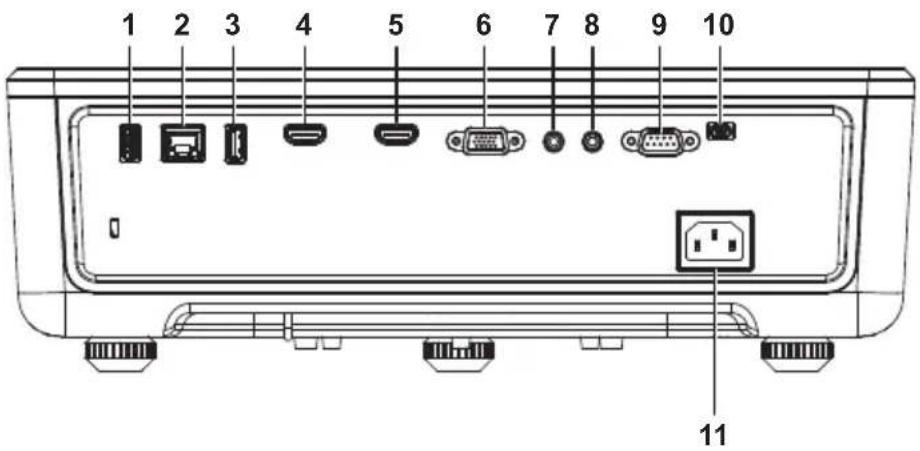

Projektoranschlüsse

1 USB Type A 7 Audioeingangsanschluss
2 RJ45-Anschluss 8 Audioausgang
3 USB-Type-A-Stromanschluss (+5 V/1,8 A) und auch für Medien / WLAN	9 RS232-Anschluss
4 HDMI-1-Anschluss (1.4) 10 Mini-USB-Anschluss (Mini, Typ B) zur Firmware-Aktualisierung
5 HDMI-2-Anschluss (1.4) 11 Netzanschluss
6 VGA-Eingang

Vorsicht: Bevor Sie mit den in diesem Kapitel gezeigten Schritten beginnen, beachten Sie die auf Seite 7 beschriebenen Sicherheitshinweise.

Vorsicht: Sicherheitshinweise

1 Nehmen Sie den Projektor nicht in der Nähe von Geräten in Betrieb, die starke Hitze produzieren.
2 Nehmen Sie den Projektor nicht an sehr staubigen Orten in Betrieb. Der Staub kann zu einer Fehlfunktion des Projektors und zum automatischen Abschalten des Gerätes führen.
3 Vergewissern Sie sich, dass der Projektor an einem gut belüfteten Ort aufgestellt ist.
4 Blockieren Sie keinefalls die Belüftungsschlitze und Öffnungen des Projektorgehäuses.
5 Sorgen Sie dafür, dass der Projektor bei für ihn geeigneten Umgebungstemperaturen (5 °C bis 40 °C) arbeitet.
6 Berühren Sie nicht die Entlüftungsöffnung: Diese kann sich im Betrieb stark erhitzen und bleibt auch nach dem Abschalten des Projektors noch eine Weile heiß.
7 Blicken Sie nicht in das Objektiv, während der Projektor im Betrieb ist; andernfalls kann es zu Augenschädigungen kommen.
8 Legen Sie keinerlei Gegenstände in der Nähe oder vor dem Projektor ab, verdecken Sie das Objektiv im Betrieb nicht: Die dadurch entstehende Hitze kann den jeweiligen Gegenstand stark beschädigen oder gar zerstören.
9 Wischen Sie die Linse nicht mit Alkohol ab.

Hinweis:

• Versuchen Sie nicht, den Projektor selbst an der Decke zu installieren. Überlassen Sie solche Arbeiten einem qualifizierten Techniker.
• Empfohlenes Projektor-Wandmontagekit. Weitere Informationen finden Sie auf der Dell-Kundendienstwebseite unter dell.com/support.
• Weitere Informationen finden Sie in den mit dem Projektor gelieferten Sicherheitshinweisen.
• Der Projektor P519HL ist nur zum Einsatz in Innenräumen geeignet.

Warnung: Lasersicherheitshinweis

Dieses Produkt ist LASERPRODUKT DER KLASSE 1 – RISIKOGRUPPE 1 gemäß IEC 60825-1: 2014. Stimmt mit den FDA-Richtlinien 21 CFR 1040.10 und 1040.11 als LIP (Projektor mit Laserlichtquelle) der Risikogruppe 2 gemäß IEC 62471:2006 überein, ausgenommen der Abweichungen gemäß Laserhinweis Nr. 50 vom 24. Juni 2007.

Blicken Sie nicht in den Strahl, RG2

- Wie bei allen hellen Lichtquellen dürfen Sie nicht direkt in den Strahl blicken, RG2 IEC 62471-5:2015

- Bei Nichteinhaltung drohen ernsthaft oder sogar tödliche Verletzungen.

- Dieser Projektor hat ein integriertes Lasermodul der Klasse 4. Versuchen Sie niemals, den Projektor zu demontieren oder zu modifizieren.

- Jeglicher Betrieb und jegliche Anpassung, zu der nicht speziell in der Bedienungsanleitung angewiesen wird, führt zu Gefahr einer Aussetzung gefährlicher Laserstrahlung.

- Öffnen oder demontieren Sie den Projektor nicht, da dies Schäden und eine Aussetzung von Laserstrahlung zur Folge haben könnte.

- Blicken Sie bei eingeschaltetem Projektor nicht in den Strahl. Das helle Licht kann dauerhafte Augenschäden verursachen.

- Achten Sie beim Einschalten des Projektors darauf, dass niemand im Projektionsbereich in das Objektiv schaut.

- Befolgen Sie zur Vermeidung von Schäden oder Verletzungen aufgrund der Aussetzung von Laserstrahlung die Anweisungen zu Bedienung, Anpassung und Regelung.

• Die Anweisungen zu Montage, Bedienung und Wartung enthalten klare Warnhinweise zur Vermeidung einer möglichen Aussetzung gefährlicher Laserstrahlung.

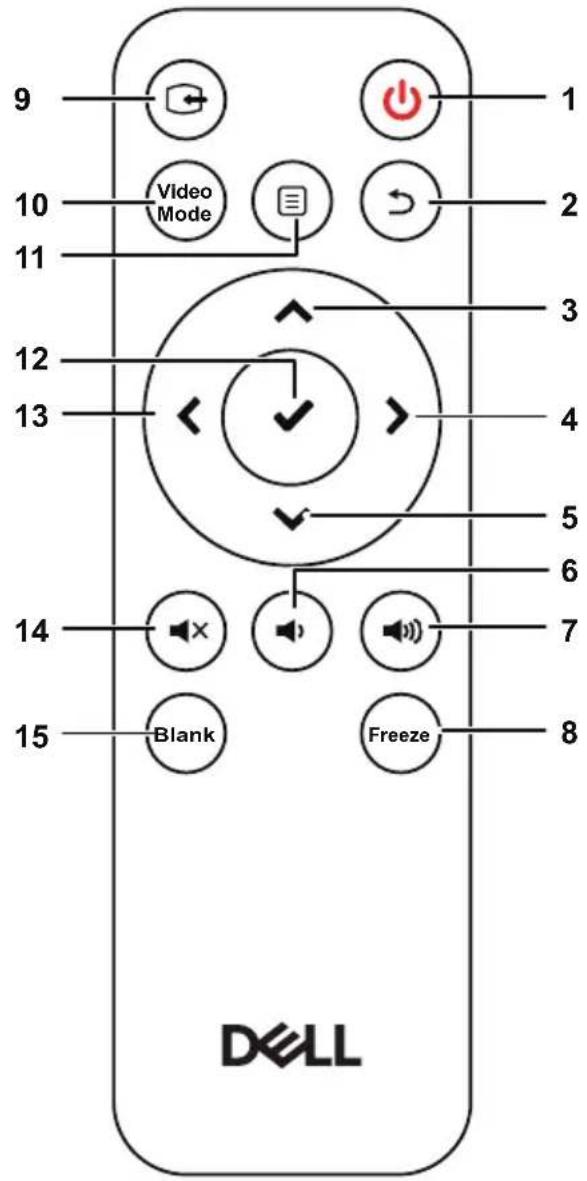

Fernbedienung

1 Ein/Austaste Hiermit schalten Sie den Projektor ein und aus.
2 Zurück Rückkehr zum vorherigen Bildschirm.
3 Aufwärts Mit diesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus.
4 Rechts Mit diesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus.
5 Abwärts Mit diesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus.
6 Lautstärke - Drücken Sie die Taste, um die Lautstärke zu erhöhen.
7 Lautstärke + Mit dieser Taste erhöhen Sie die Lautstärke.
8 Standbild Zum Unterbrechen des Leinwandbildes drücken; drücken Sie zum Fortsetzen der normalen Projektion erneut die „Standbild“-Taste.
9 Videoeingang Zum Wechseln zwischen folgenden Quellen drücken: HDMI 1, HDMI 2, WLAN/LAN-Display und USB-Betrachter.
10 Videomodus Der Projektor wurde so vorkonfiguriert, dass eine optimale Wiedergabe von Daten (PC-Grafiken) und Videos (Filme, Spiele usw.) möglich ist.Drücken Sie die Videomodus-Taste zum Umschalten zwischen Präsentationsmodus, Brilliant-Modus, Film-Modus, sRGB und Benutzermodus.Drücken Sie einmal auf Videomodus, wird der aktuelle Anzeigemodus angezeigt. Drücken Sie erneut auf Videomodus, werden die einzelnen Modi durchgeschaltet.
11 Menü Mit dieser Taste rufen Sie das OSD auf.
12 Eingabe Drücken Sie diese Taste, um eine Auswahl zu bestätigen.
13 Links Miediesen Tasten wählen Sie die Elemente des OSD-Menüs (Bildschirmmenüs) aus.
14 Stumm	Drücken Sie auf diese Taste, um den Ton des Projektorlautsprechers aus- oder einzuschalten.
15 Leerer Bildschirm	Zum Umschalten zwischen weißer Anzeige, schwarzer Anzeige und Rückkehr zum Bild.

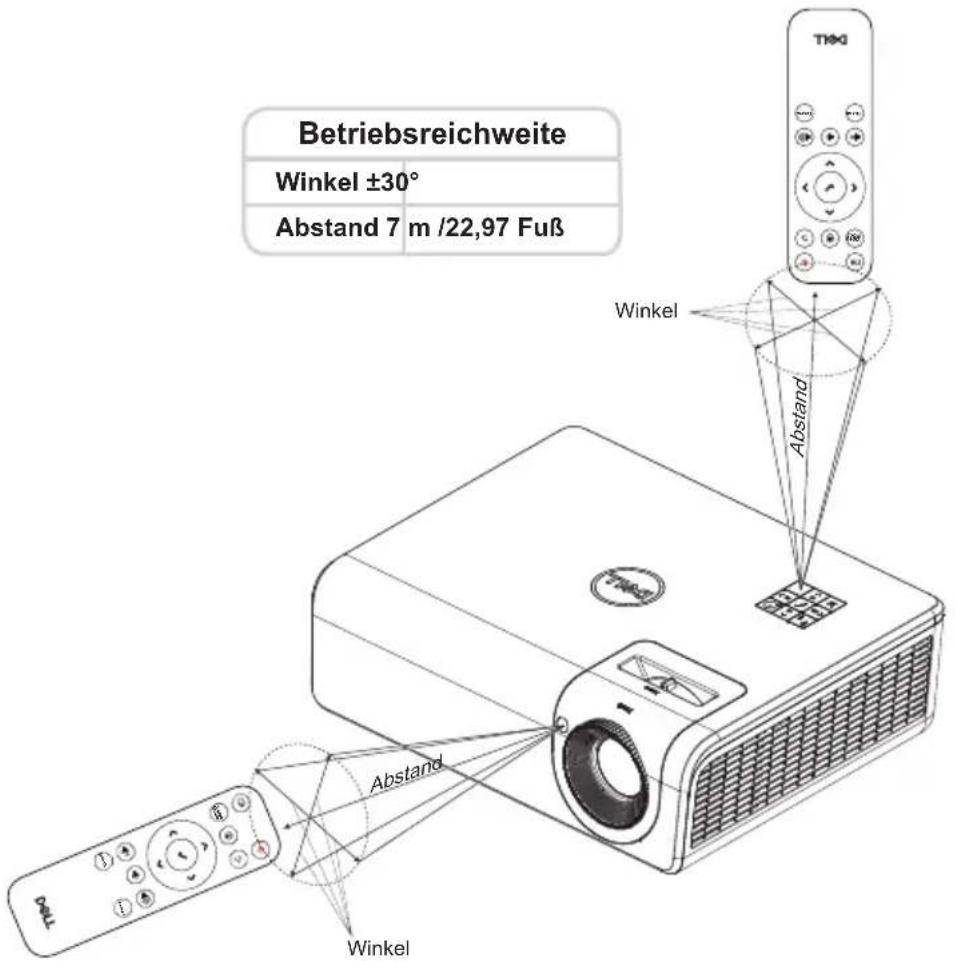

Reichweite der Fernbedienung

Hinweis: Die tatsächliche Reichweite kann etwas von den Angaben in der Abbildung abweichen. Bei schwachen Batterien können Störungen bei der Fernbedienung des Projektors auftreten.

2

Projektorbild anpassen

Zoom des Projektionsbildes anpassen

Anheben des Projektors

1 Heben Sie den Projektor auf den gewünschten Anzeigewinkel an, nutzen Sie zur Feineinstellung des Winkels das hintere Einstellrad.

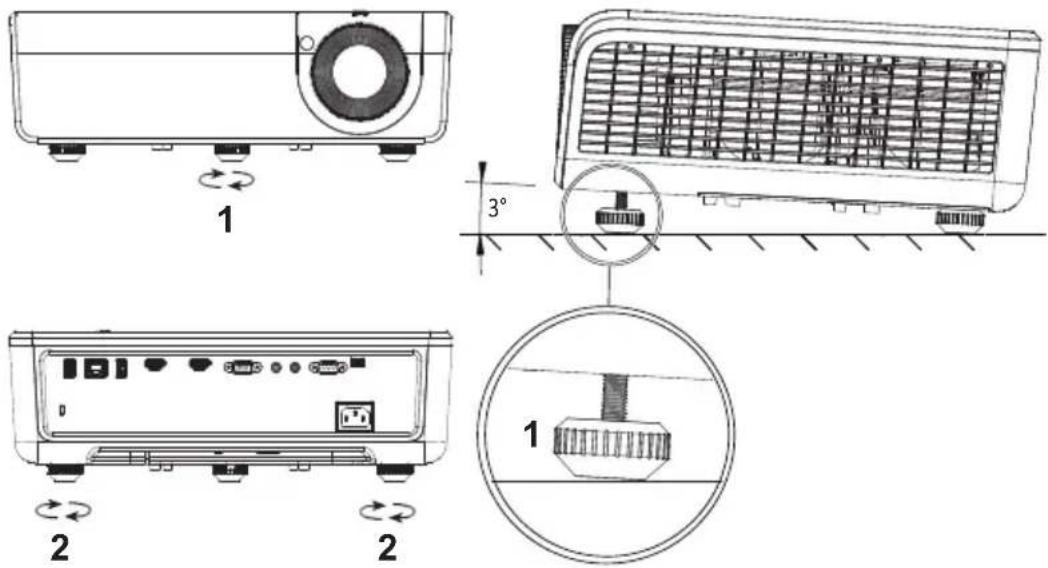

Absenken des Projektors

1 Senken Sie das projizierte Bild ab, indem Sie zum Feineinstellen des Anzeigewinkels das vordere Einstellrad verwenden.

1 Vorderes Neigungseinstellrad (Neigungswinkel: 0 bis 3 Grad)

2 Hinteres Neigungseinstellrad

Projektorposition anpassen

Beachten Sie bei Auswahl eines Aufstellungsortes für den Projektor Größe und Form Ihrer Leinwand, die Position Ihrer Steckdosen und den Abstand zwischen Projektor und dem Rest Ihrer Ausrüstung. Befolgen Sie diese allgemeinen Richtlinien:

• Bei Ausrichtung des Projektors auf die Leinwand muss er mindestens 31 Zoll (78,4 cm) von der Projektionsfläche entfernt aufgestellt werden.
• Stellen Sie den Projektor in der erforderlichen Entfernung zur Leinwand auf. Der Abstand zwischen Projektorobjektiv und Leinwand, die Zoomeinstellung und das Videoformat bestimmen die Größe des projizierten Bildes.
• Objektivprojektionsverhältnis: 0.52

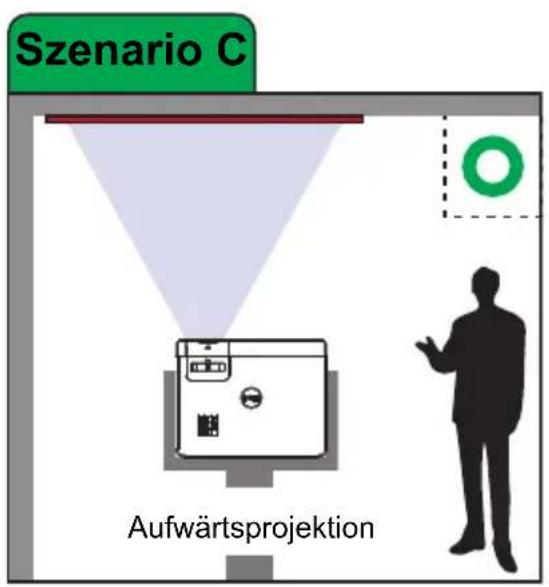

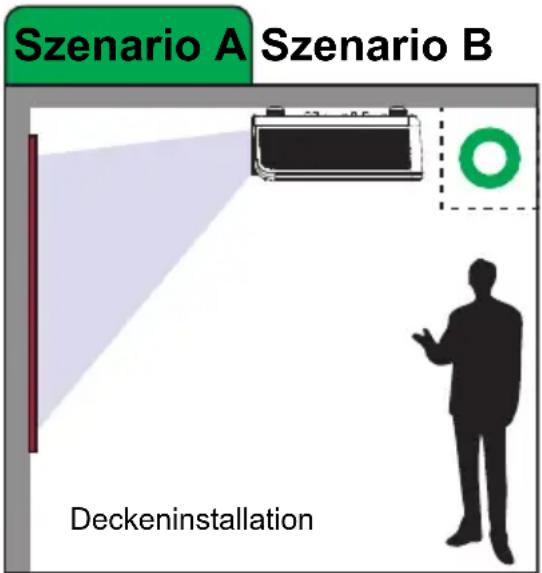

Sie können den P519HL wie folgt aufstellen oder installieren:

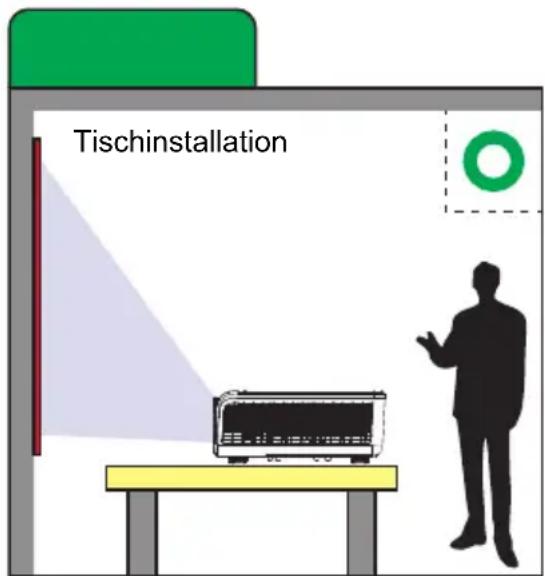

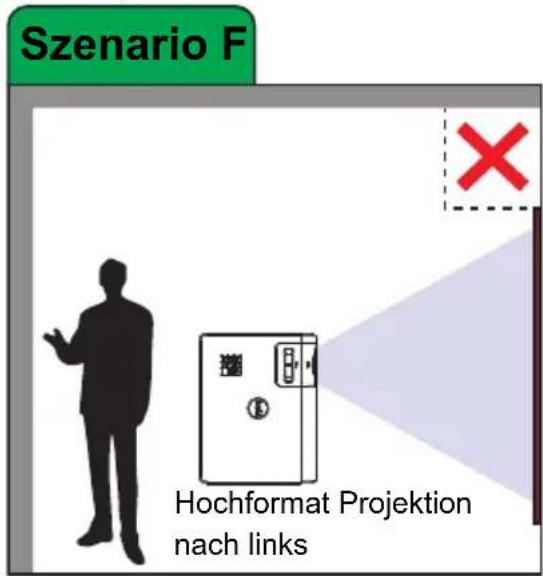

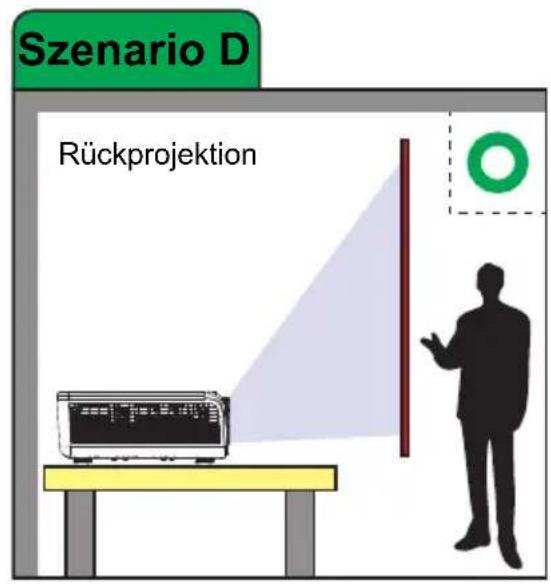

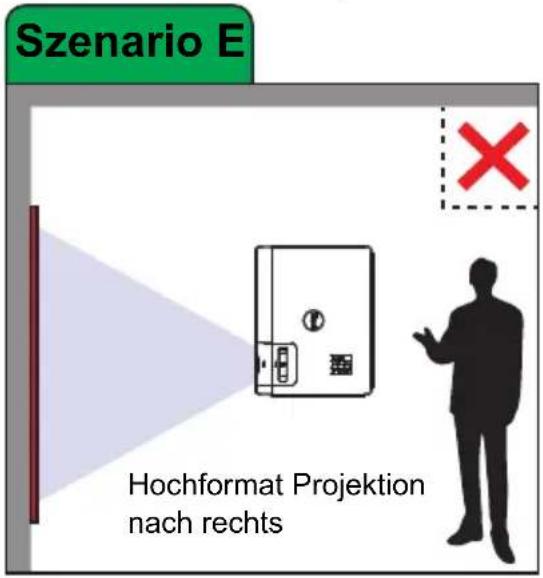

Installieren Sie den Projektor P519HL nicht wie folgt:

Bildecken anpassen

Über die Einstellung der vier Ecken können Sie Form und Größe eines nicht an allen Seiten gleichmäßig rechteckigen Bildes anpassen.

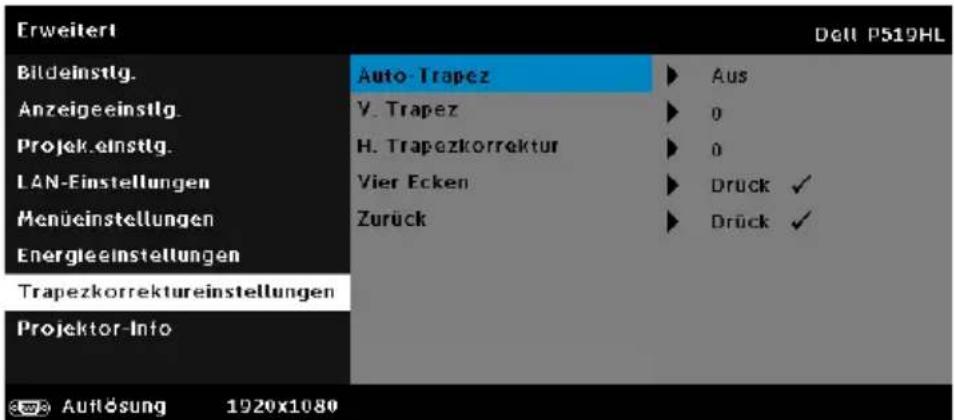

1 Wählen Sie Erweitert -> Trapezkorrektureinstellungen -> Vier Ecken.
2 Wählen Sie am Vier-Ecken-Bildschirm mit ∧, √, < und >ine Ecke, drücken Sie zum Bestätigen √

3 Passen Sie mit ∧, √, < und > die Bildform wie erforderlich an.

4 Drücken Sie abschließend zum Beenden die Menü-Taste.

Hinweis: Die Funktion ist bei Anpassung der horizontalen/vertikalen Trapezkorrektur nicht verfügbar.

Einstellen der Bildgröße

Einstellen der Bildform

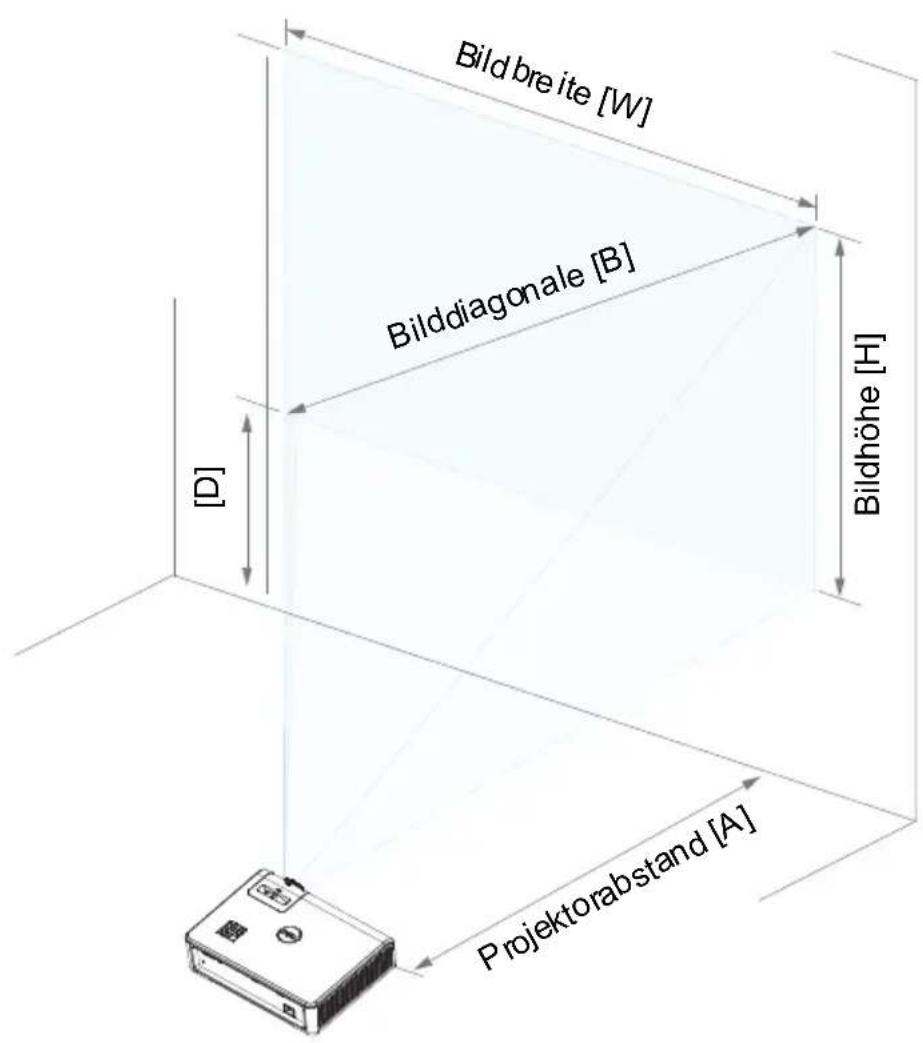

Projektionsabstand (m) [A]	Min. Zoom
	Bildgröße Von der oberen			Abdeckung bis zur Unterkante des Bildes (cm) [D]
	Diagonal (cm) [B]	Breite (cm) [W]	Höhe (cm) [H]
1,55 31 Zoll/78,74 cm 69 39 2
3,1 63 Zoll/160,02 cm 138 78 9
4,65 94 Zoll/238,76 cm 208 117 16
6,2 125 Zoll/317,5 cm 277 156 24
7,75	156 Zoll/396,24 cm	346	195	31
9,3	188 Zoll/477,52 cm	415	234	38
Projektionsabstand (m) [A]	Max. Zoom
	Bildgröße			Von der oberen Abdeckung bis zur Unterkante des Bildes (cm) [D]
	Diagonal (cm) [B]	Breite (cm) [W]	Höhe (cm) [H]
1,55 50 Zoll/127 cm	111	62		6
3,1	100 Zoll/254 cm	221 125		18
4,65	150 Zoll/381 cm	332 187		29
6,2	200 Zoll/508 cm 443	249 41
7,75 250 Zoll/635 cm	554 311		53
9,3 300 Zoll/762 cm	664	374 64
* Die angegebenen Werte sind Richtwerte.* Versatzverhältnis: 118.6%

Netzwerkanzeige verwenden

Ihren Projektor zur Netzwerkanzeige konfigurieren

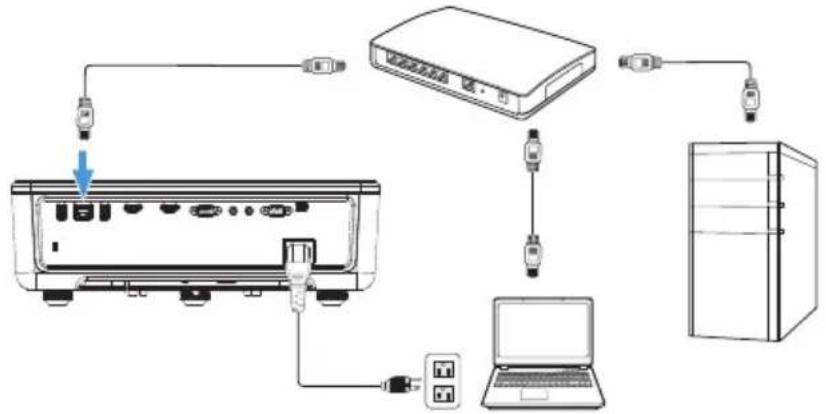

Projektor mit Netzwerk verbinden

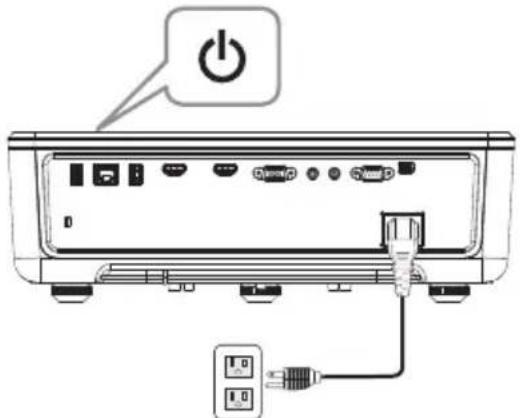

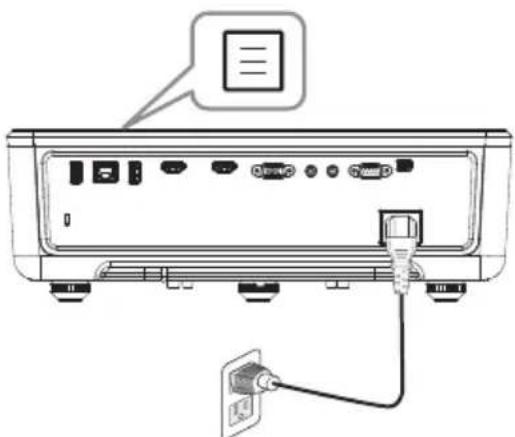

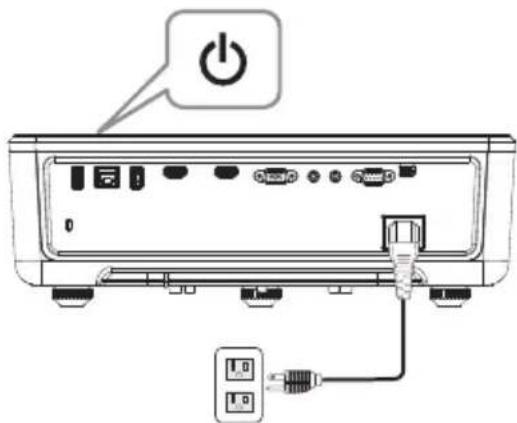

1 Stecken Sie das Netzkabel ein und schalten Sie den Projektor mit der Ein-/Austaste ein.

2 Drücken Sie die Menü-Taste am Projektorbedienfeld oder auf der Fernbedienung.

Hinweis: Mit den Tasten ∧, √, ⟨ und > navigieren Sie, mit √ treffen Sie Ihre Auswahl.

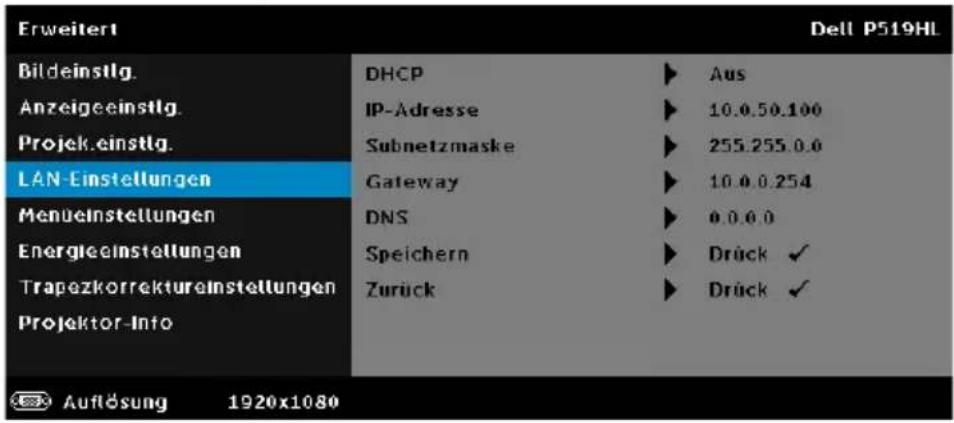

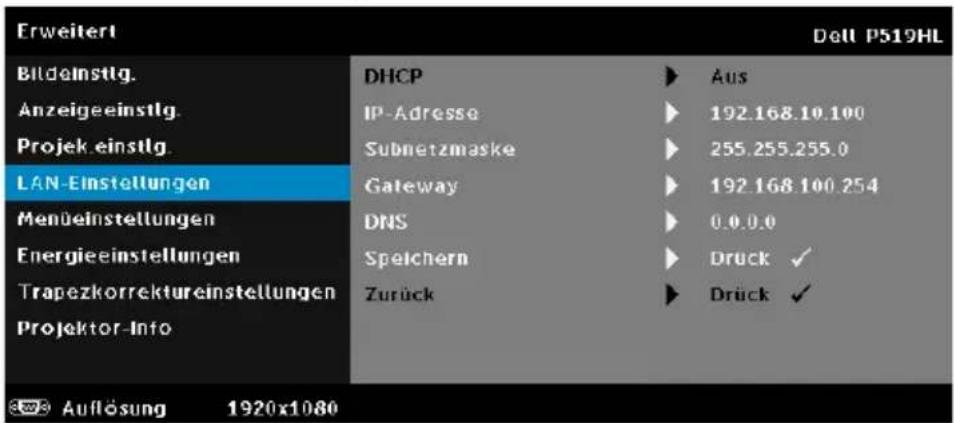

3 Stellen Sie sicher, dass die DHCP-Option unter LAN-Einstellungen im Menü Erweitert auf Aus eingestellt ist.

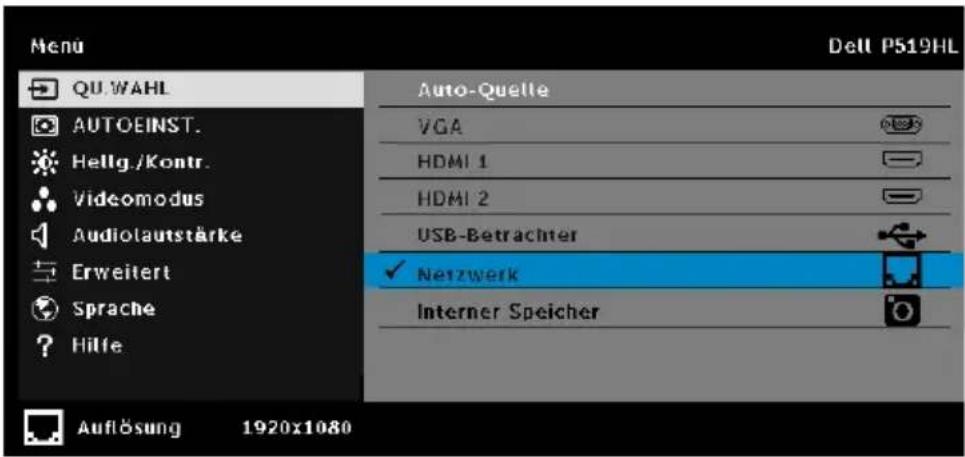

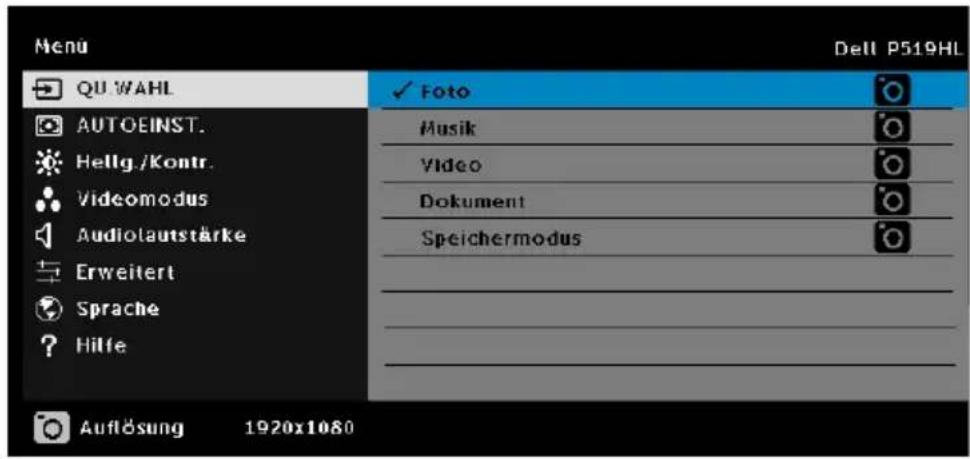

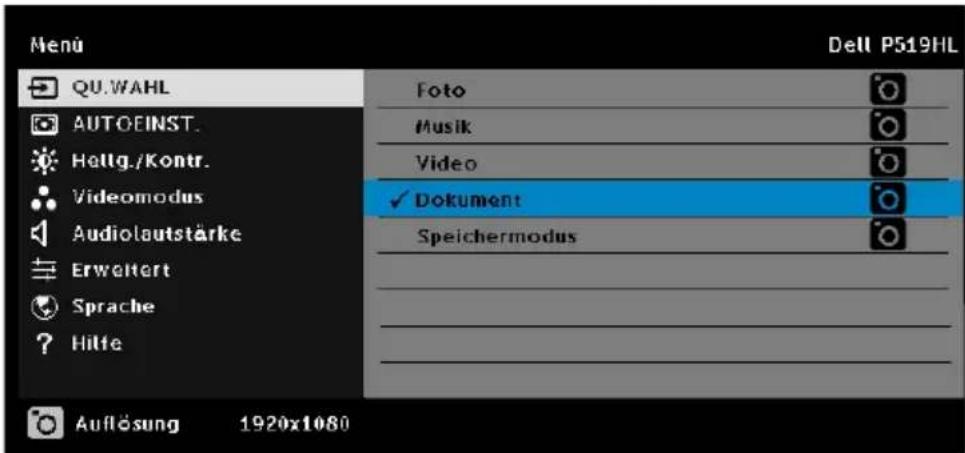

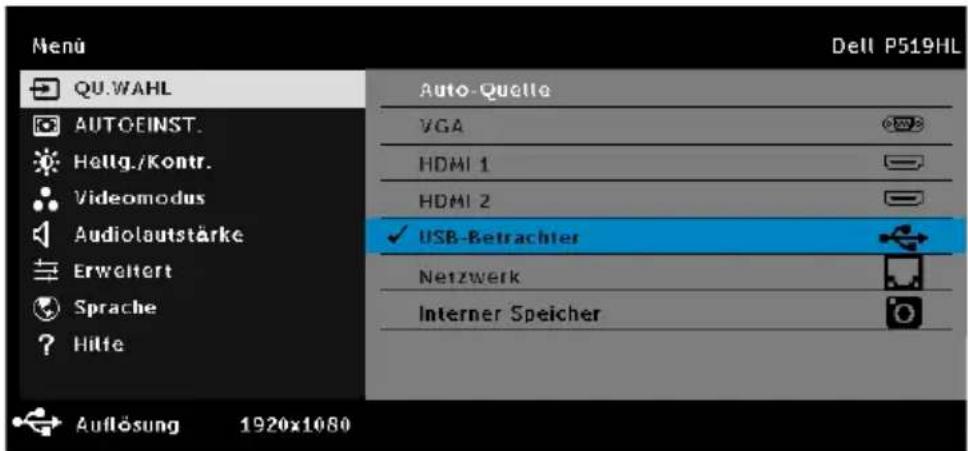

4 Rufen Sie das QU.WAHL-Menü auf, wählen Sie die Netzwerk-Quelle.

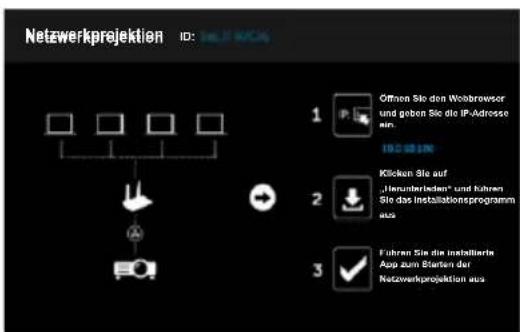

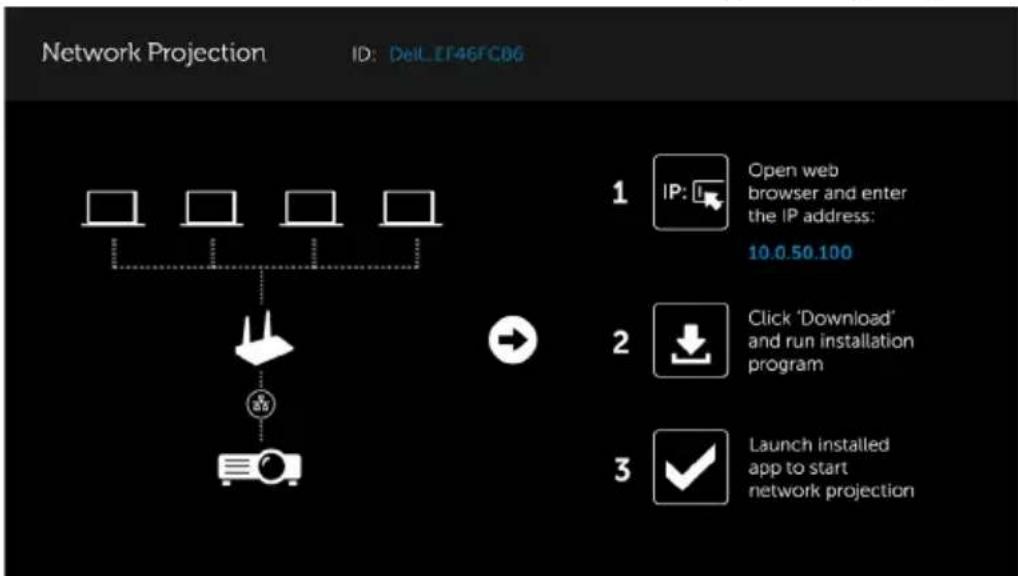

Der nachstehende Bildschirm mit Netzwerkanleitung wird angezeigt:

5 Befolgen Sie eine der Maßnahmen:

a Wenn Sie den Projektor erstmalig über die WLAN-Methode verbinden, öffnen Sie zunächst den Webbrowser an Ihrem Computer, geben Sie dann die IP-Adresse 10.0.50.100 ein. Fahren Sie mit Schritt 6 fort.

b Wenn Sie Ihren Computer zuvor kabellos mit dem Projektor verbunden haben, fahren Sie bitte mit Schritt 6 fort.

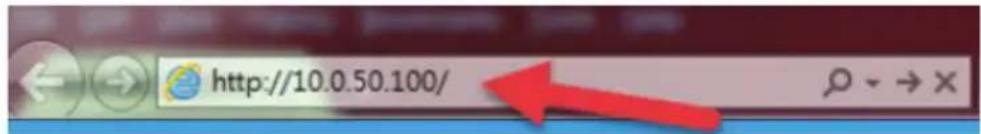

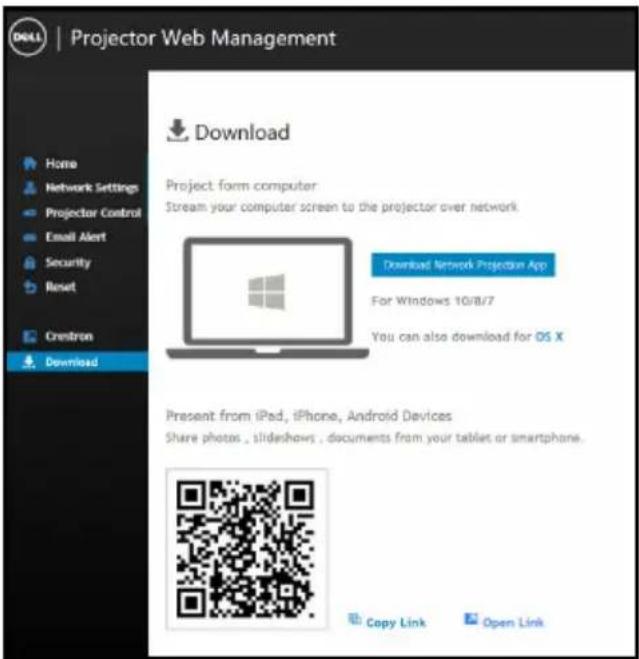

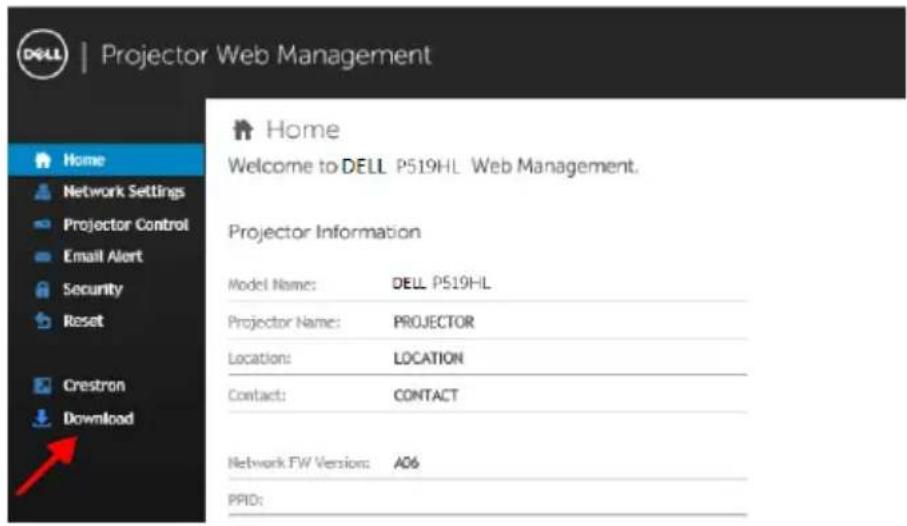

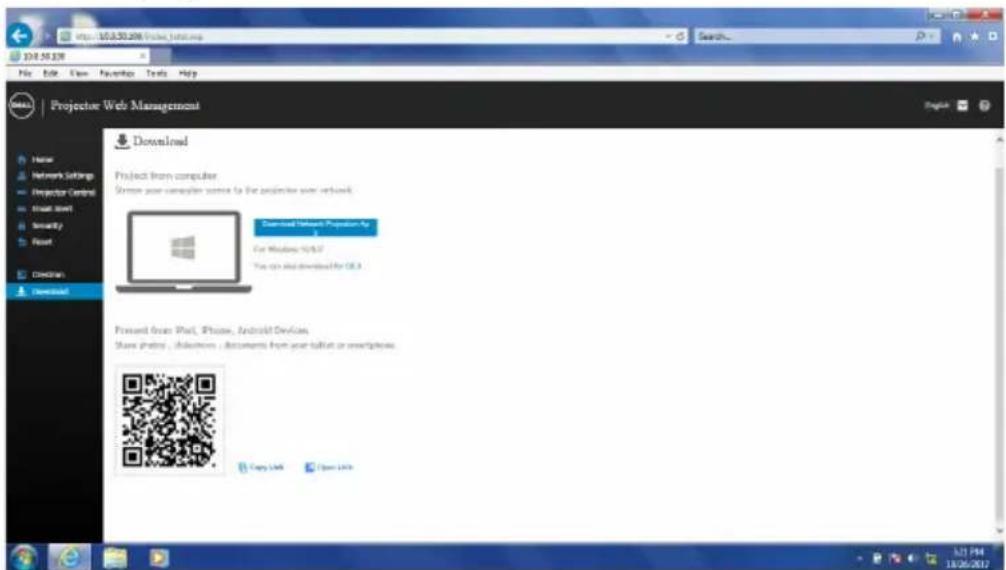

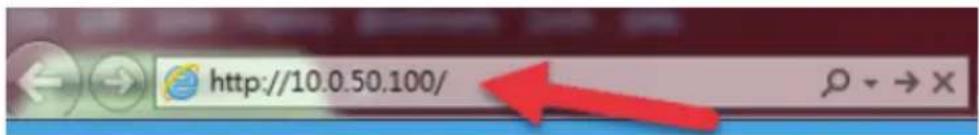

6 Befolgen Sie die Bildschirmanweisungen zum Starten der Web-Verwaltung-Seite und laden Sie die App zum Starten der Netzwerkprojektion herunter.

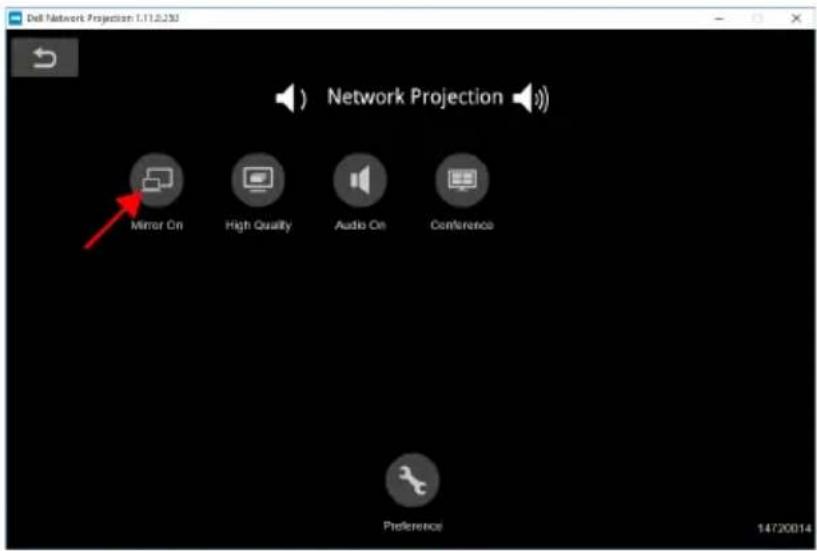

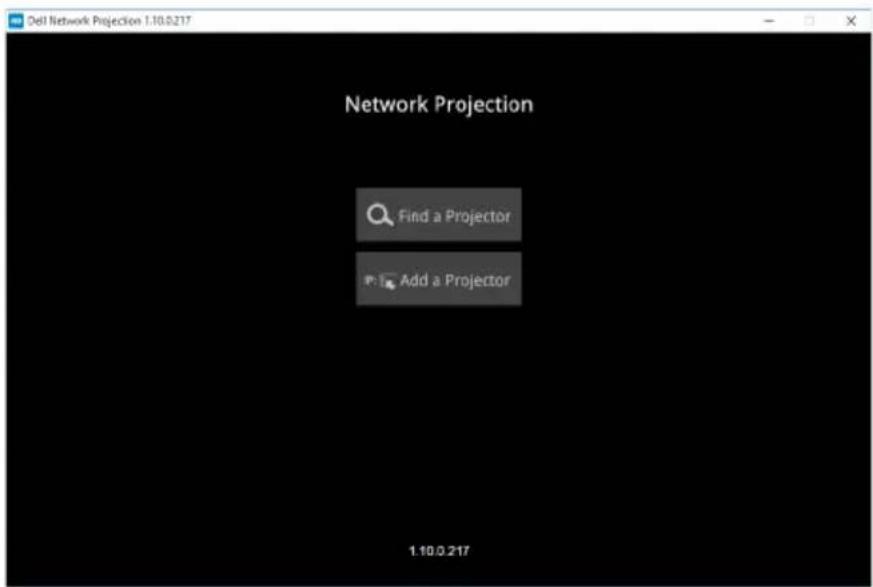

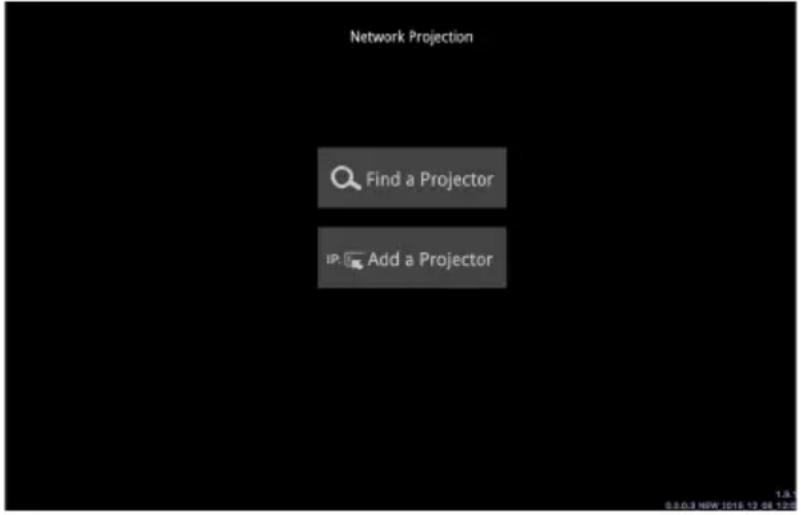

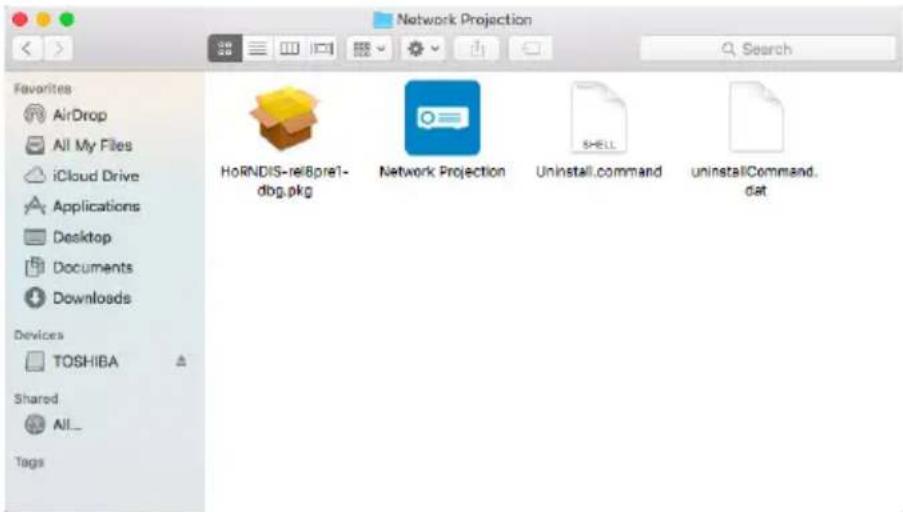

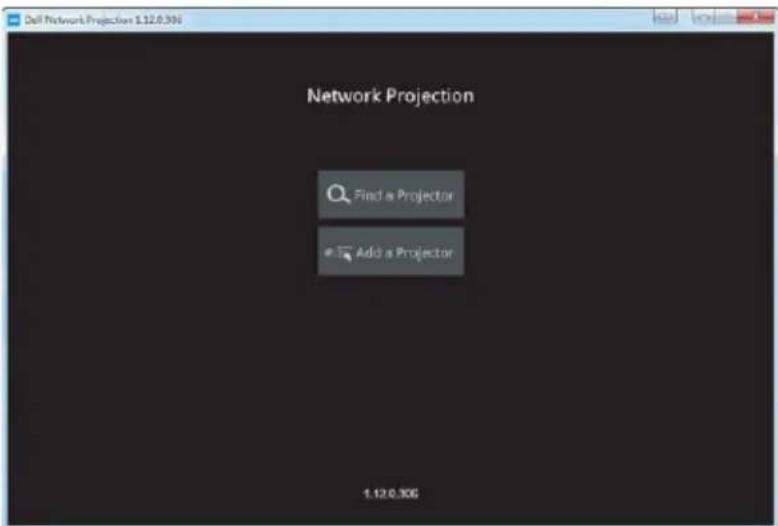

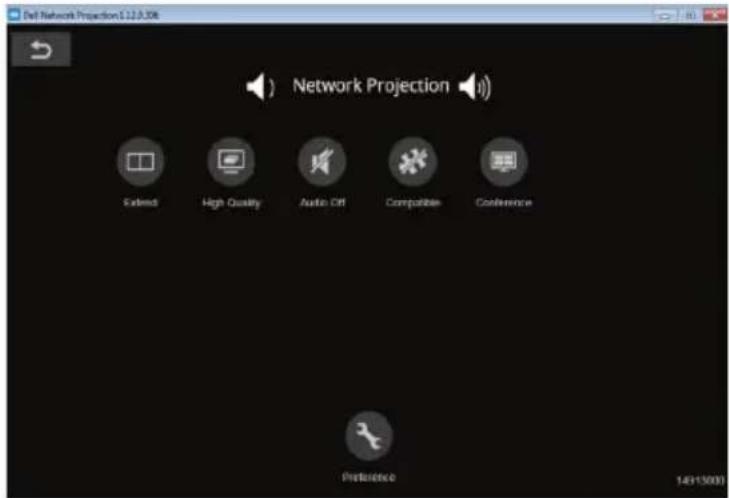

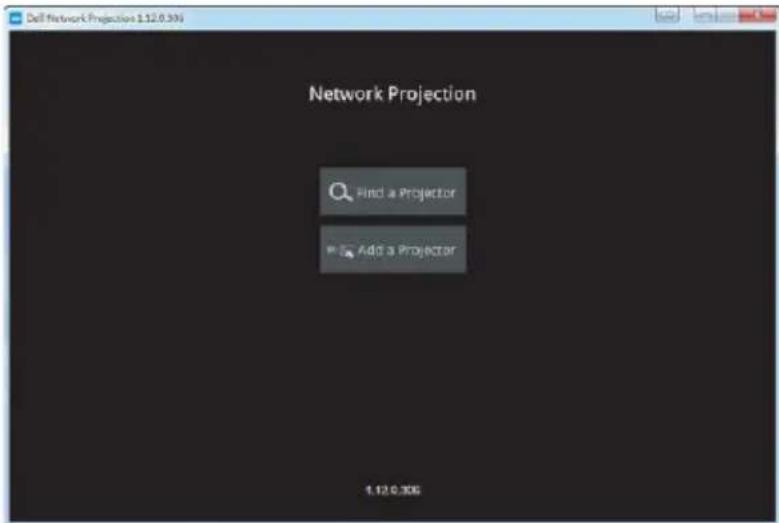

7 Öffnen Sie die Anwendung Dell Network Projection an Ihrem Computer.

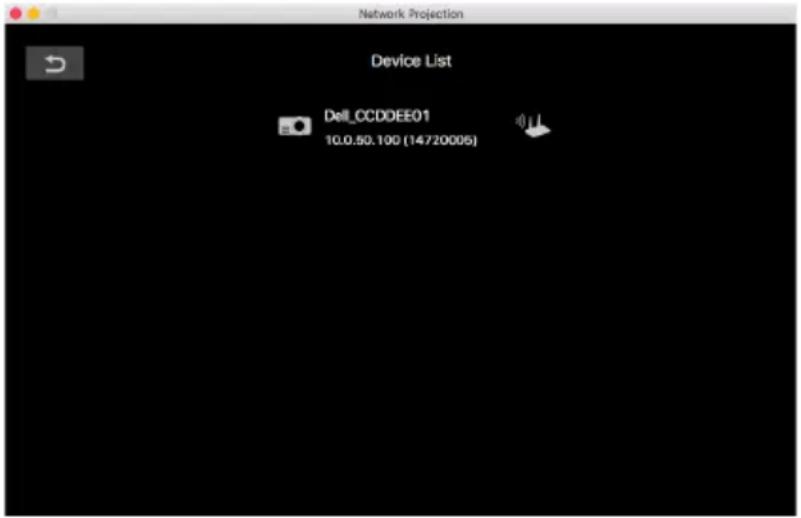

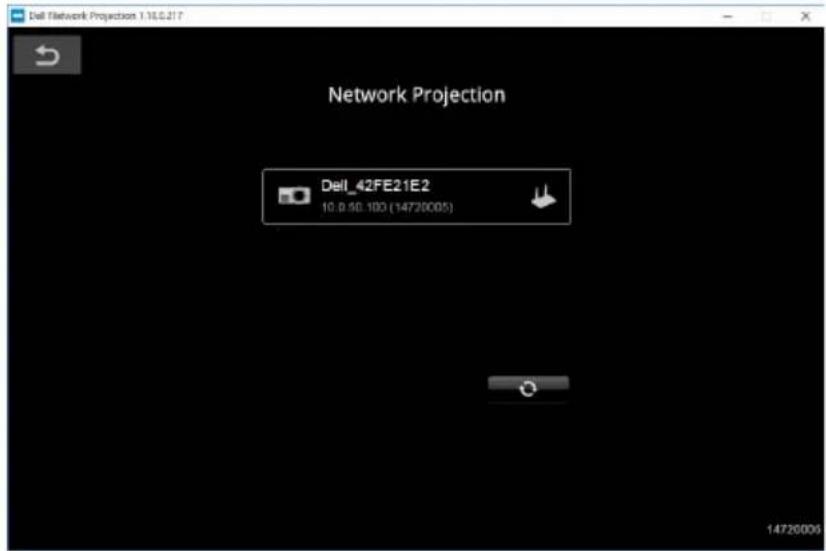

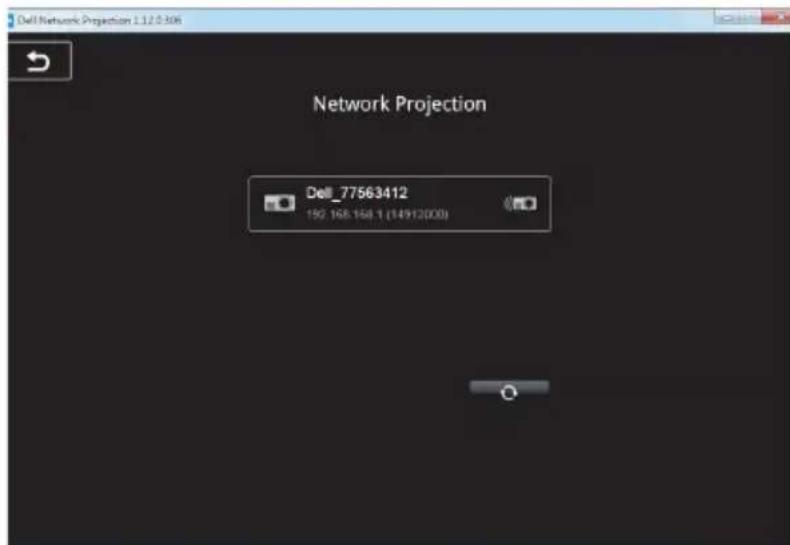

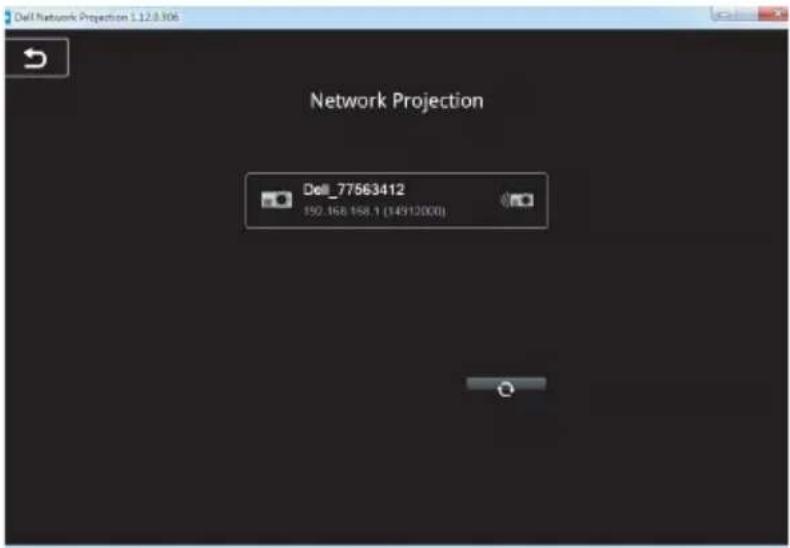

8 Suchen Sie einen Projektor, zu dem Sie ein Verbindung hergestellt haben.

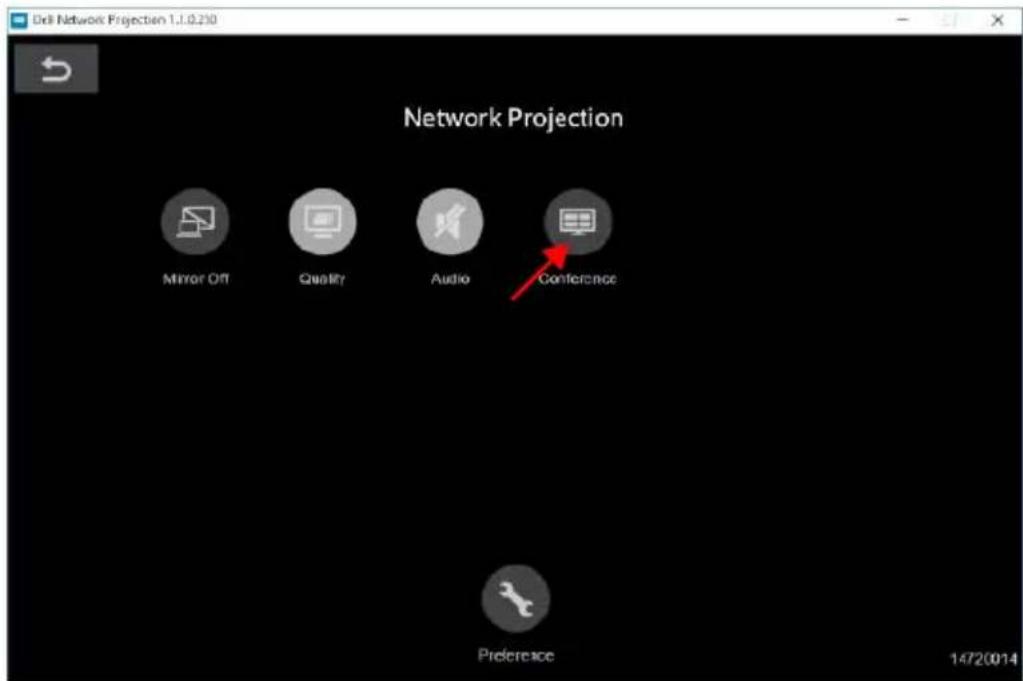

9 Wählen Sie zur Freigabe Ihrer Inhalte Erweitern.

Hinweis: Ihr Computer sollte über eine WLAN-Funktion verfügen und so konfiguriert sein, dass er weitere Drahtlosverbindungen erkennt. Halten Sie sich bezüglich der Konfiguration einer drahtlosen Verbindung an die Dokumentation Ihre Computers.

Hinweis: An Ihrem Projektor muss ein WLAN-Display installiert werden, wenn Sie die Drahtlosnetzwerkoption nutzen möchten. Der Drahtlos-Dongle ist nicht im Lieferumfang des Projektors enthalten. Sie können ihn über die Dell-Webseite www.dell.com erwerben.

Per WLAN-Dongle Verbindung mit einem Computer herstellen

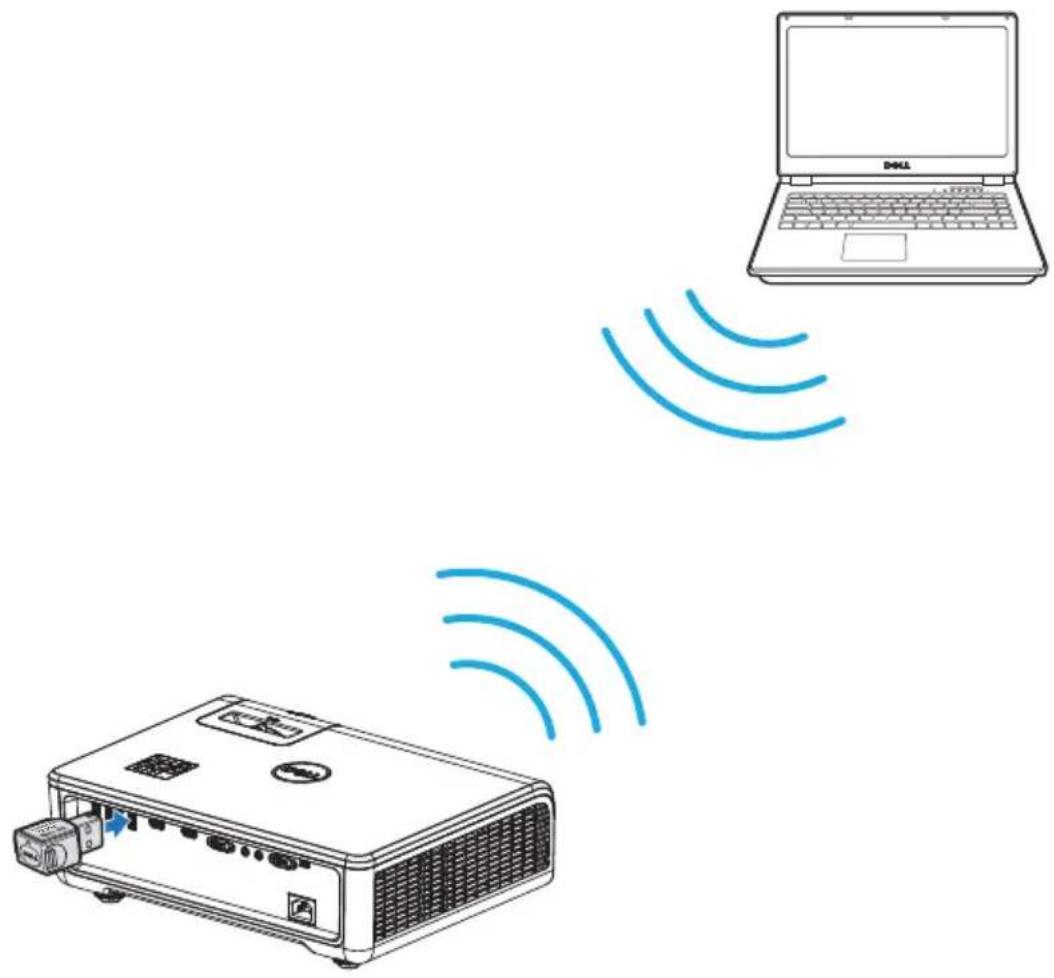

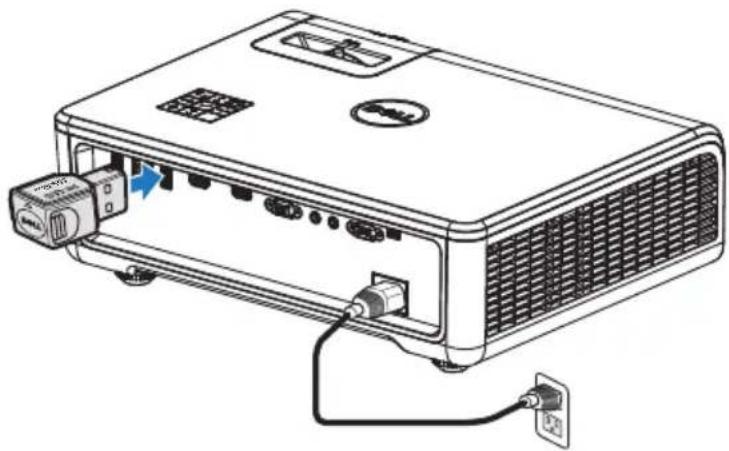

1 Verbinden Sie den WLAN-Dongle mit dem USB-A-Port am Projektor.

2 Rufen Sie das QU.WAHL-Menü auf, wählen Sie Netzwerk-Quelle.

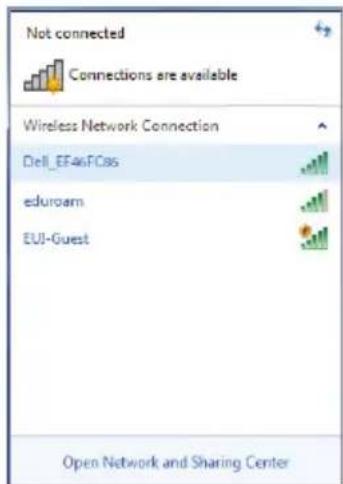

3 Suchen Sie den Projektor im WLAN-Menü des Gerätes über seine Kennung. Geben Sie dann den PSK aus der zu Beginn der Freigabe des Netzwerks mit Ihrem Projektor angezeigten Meldung ein.

4 Befolgen Sie eine der Maßnahmen:

a Wenn Sie den Projektor erstmalig über die WLAN-Methode verbinden, öffnen Sie zunächst den Webbrowser an Ihrem Computer, geben Sie dann die IP-Adresse 10.0.50.100 ein. Fahren Sie mit Schritt 5 fort.

b Wenn Sie Ihren Computer zuvor kabellos mit dem Projektor verbunden haben, fahren Sie bitte mit Schritt 6 fort.

5 Befolgen Sie die Bildschirmanweisungen zum Starten der Web-Verwaltung-Seite und laden Sie die App zum Starten der Netzwerkprojektion herunter.

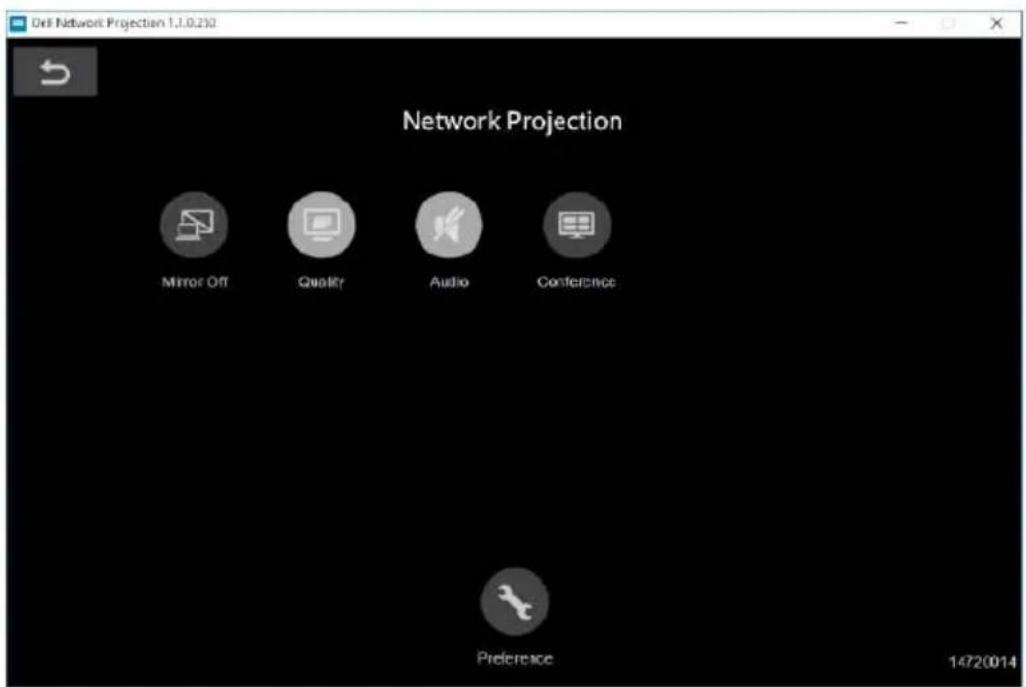

6 Öffnen Sie die Anwendung Dell Network Projection an Ihrem Computer.

7 Suchen Sie einen Projektor, zu dem Sie ein Verbindung hergestellt haben.

8 Wählen Sie zur Freigabe Ihrer Inhalte Erweitern.

Hinweis: Ihr Computer sollte über eine WLAN-Funktion verfügen und so konfiguriert sein, dass er weitere Drahtlosverbindungen erkennt. Halten Sie sich bezüglich der Konfiguration einer drahtlosen Verbindung an die Dokumentation Ihre Computers.

Hinweis: An Ihrem Projektor muss ein WLAN-Display installiert werden, wenn Sie die Drahtlosnetzwerkoption nutzen möchten. Der Drahtlos-Dongle ist nicht im Lieferumfang des Projektors enthalten. Sie können ihn über die Dell-Webseite www.dell.com erwerben.

Per optionalem WLAN-Dongle mit einem Smartphone oder Tablet verbinden

1 Installieren Sie die Anwendung EZCast Pro auf Ihrem Android- oder iOS-Gerät. Suchen Sie den Projektor im WLAN-Menü des Gerätes über seine Kennung. Geben Sie dann den PSK aus der zu Beginn der Freigabe des Netzwerks mit Ihrem Projektor angezeigten Meldung ein.

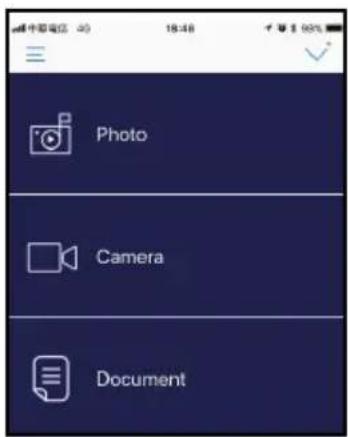

2 Starten Sie die Anwendung EZCast Pro, klicken Sie dann zur Auswahl des Gerätes, zu dem Sie eine Verbindung herstellen möchten, auf die Schaltfläche oben rechts.

Hinweis: Dell P519HL unterstützt die EZView-Funktion. Dies ist eine Anwendung, die unterstützte Inhalte kabellos von Ihrem Android- oder iOS-Gerät überträgt. Weitere Informationen finden Sie auf der Dell-Kundendienstwebseite unter dell.com/support.

Unterstützte Dateiformate sind auf Seite 40 im Abschnitt Unterstützte Multimedia-Dateitypen aufgelistet.

Projektor direkt mit dem Computer verbinden

A. Direkte Kabelverbindung

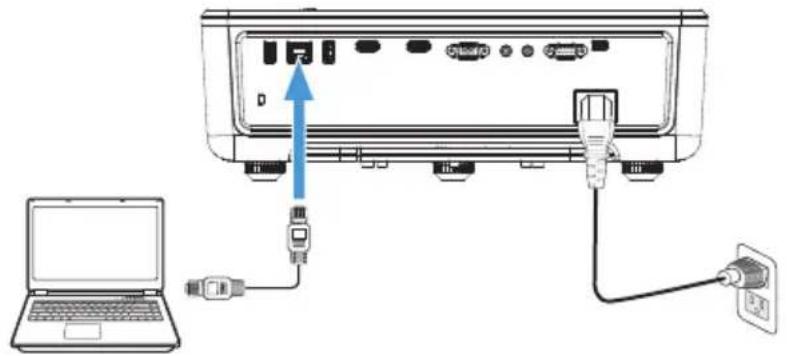

3 Schließen Sie das LAN-Kabel an Ihrem Projektor und dem Computer an.

4 Schließen Sie das LAN-Kabel über den Quellenwechsel an Ihrem Projektor und über den Netzwerk-Switch/Hub an dem Computer an.

5 DHCP unter LAN-Einstellungen wechselt zu Ein.

Hinweis: Wenn die DHCP-Einstellung eingeschaltet ist, weist das IP-Freigabegerät automatisch ein Set von IP-Adresse, Subnetzmaske und Gateway zu.

Software auf Ihrem PC / Windows-Gerät installieren

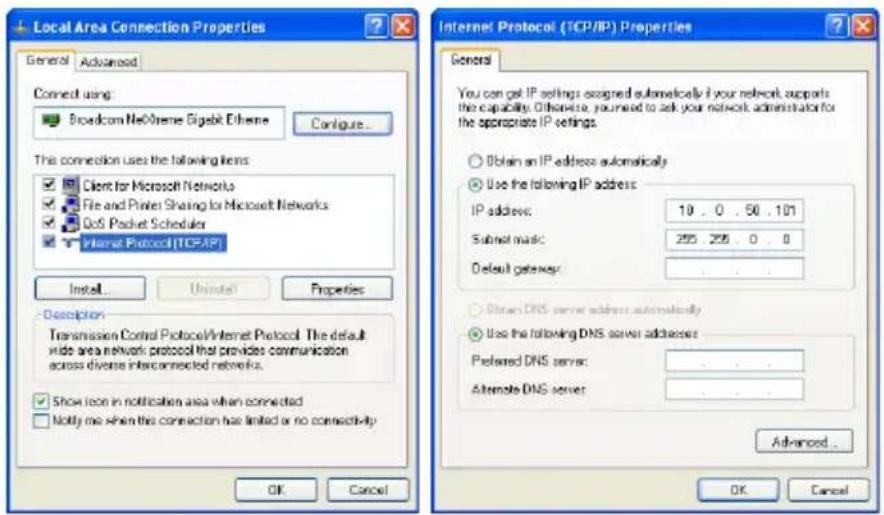

1 Öffnen Sie die Eigenschaften des LAN, geben Sie dann IP-Adresse und Subnetzmaske ein und klicken Sie auf OK.

Schritte: Start > Systemsteuerung > Netzwerk und Internet > Netzwerk- und Freigabecenter > Adaptereinstellungen ändern > LAN-Verbindung

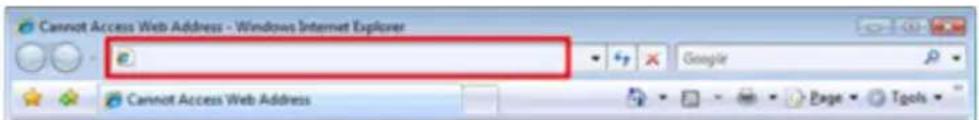

2 Öffnen Sie den Webbrowser an Ihrem Computer und geben Sie 10.0.50.100 (Standard) in die Adresszeile des Browsers ein. Sie gelangen auf die Dell P519HL Web-Management-Seite.

3 Die Seite P519HL Web-Management öffnet sich (beachten Sie das nachstehende Beispiel). Klicken Sie beim ersten Mal auf Download.

4 Klicken Sie auf der Download-Seite auf Download Network Projection App For Windows 10/8/7/Vista/XP und installieren Sie das Programm auf Ihrem Computer.

Hinweis: Falls Sie die Anwendung aufgrund unzureichender Nutzungsrechte am Computer nicht installieren können, wenden Sie sich bitte an Ihren Netzwerkadministrator.

5 Klicken Sie zum Fortfahren mit der einmaligen Installation der Software auf Ausführen.

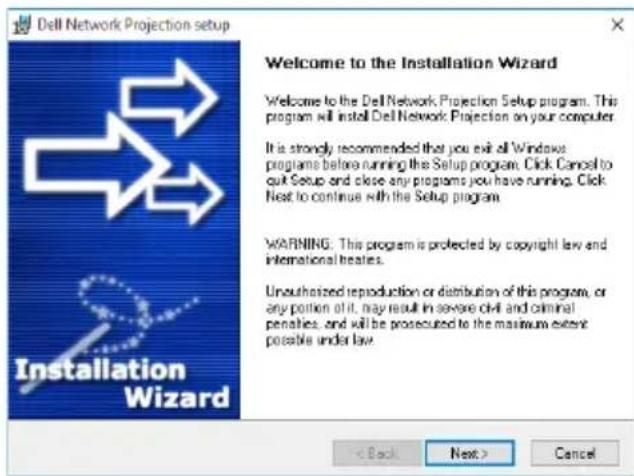

6 Die Softwareinstallation startet. Befolgen Sie zum Abschließen der Einrichtung die Anweisungen auf dem Bildschirm.

Hinweis: Alternativ können Sie die aktuellste Version der Anwendung Dell Network Projection unter dell.com/support herunterladen.

Installationsanweisungen für Mac

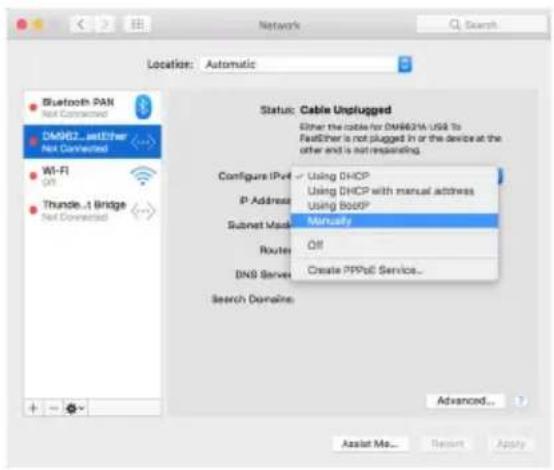

1 Öffnen Sie die Eigenschaften des LAN, geben Sie dann IP-Adresse und Subnetzmaske ein und klicken Sie auf OK.

Schritte: Los > Programme > Systemeinstellungen > Netzwerk

2 Öffnen Sie Safari an Ihrem Mac und geben Sie 10.0.50.100 (Standard) in die Adresszeile des Browsers ein. Sie gelangen auf die Dell P519HL Web-Management-Seite.

3 Die Seite P519HL Web-Management öffnet sich (beachten Sie das nachstehende Beispiel). Klicken Sie beim ersten Mal auf Download.

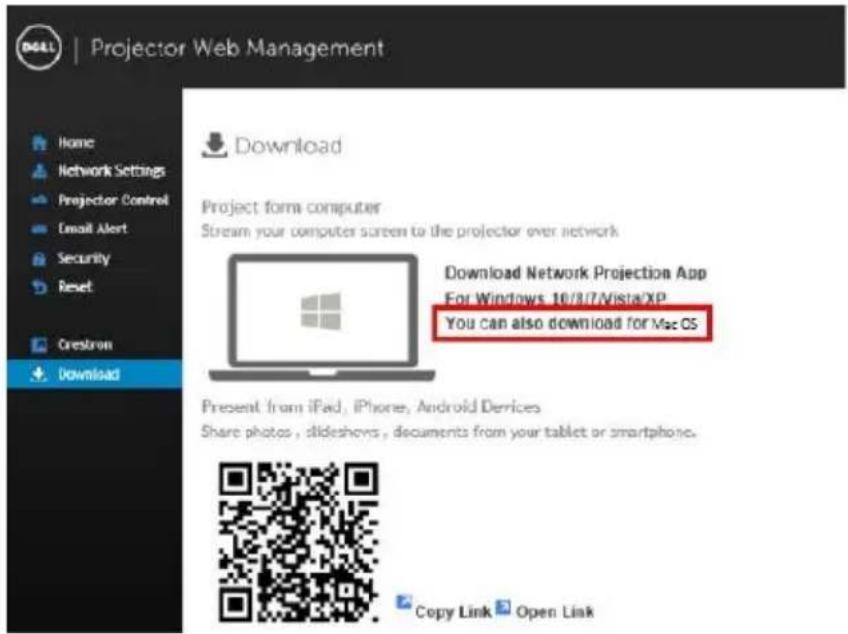

4 Klicken Sie auf der Download-Seite auf Auch als Download für OS Mac verfügbar und installieren Sie das Programm auf Ihrem Mac.

Hinweis: Falls Sie die Anwendung aufgrund unzureichender Nutzungsrechte am Computer nicht installieren können, wenden Sie sich bitte an Ihren Netzwerkadministrator.

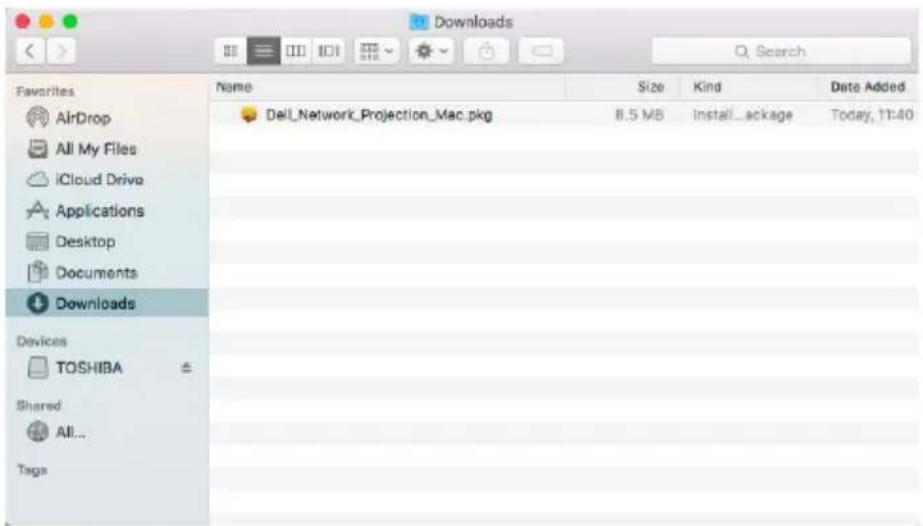

5 Führen Sie Dell_Network_Projection_Mac.pkg aus dem Downloads-Ordner aus.

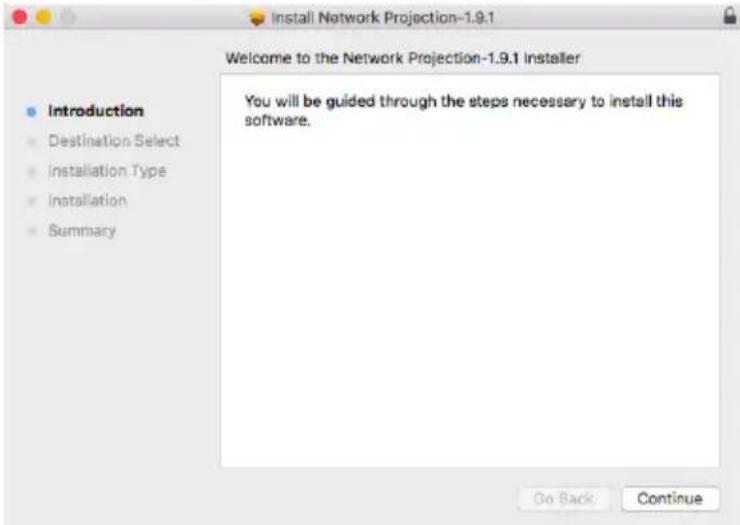

6 Die Softwareinstallation startet. Befolgen Sie zum Abschließen der Einrichtung die Anweisungen auf dem Bildschirm.

Sobald die Installation abgeschlossen ist, können Sie zum Starten der

Anwendung das Symbol am Desktop doppelt anklicken.

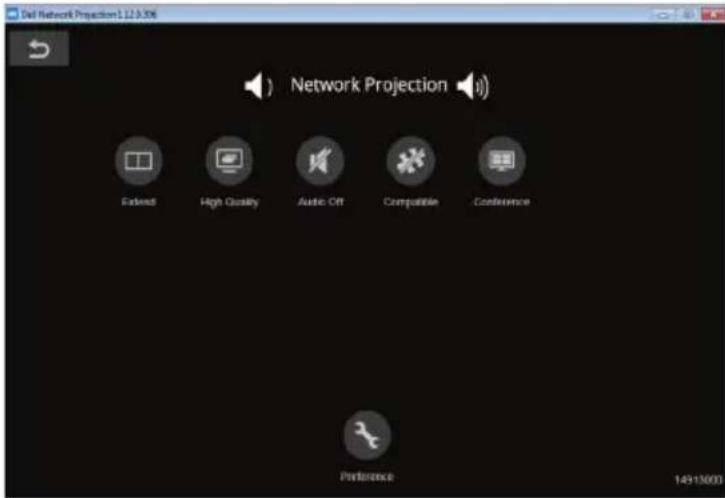

Der nachstehend dargestellte Dell Network Projection-Bildschirm wird angezeigt:

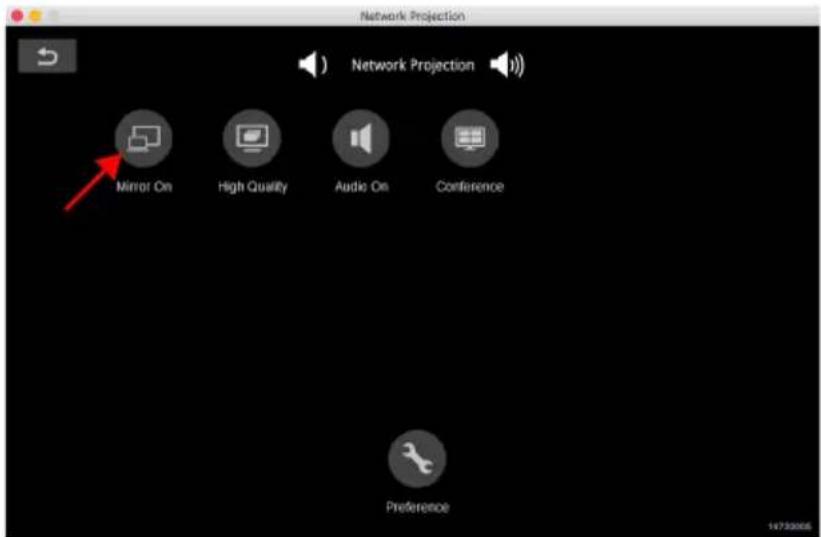

1 Klicken Sie am Dell Network Projection-Bildschirm auf Einen Projektor finden, wählen Sie dann Dell_42FE21E1 (dies ist ein Beispiel: Der tatsächliche Netzerkname Ihres Projektors unterscheidet sich von diesem Beispiel). Dies sind Name und Code, die projiziert werden, wenn Ihr Projektor auf die Netzwerk-Quelle eingestellt ist.

2 Klicken Sie zum Starten der Präsentation auf das erste Symbol, bis „Spiegeln ein“ angezeigt wird.

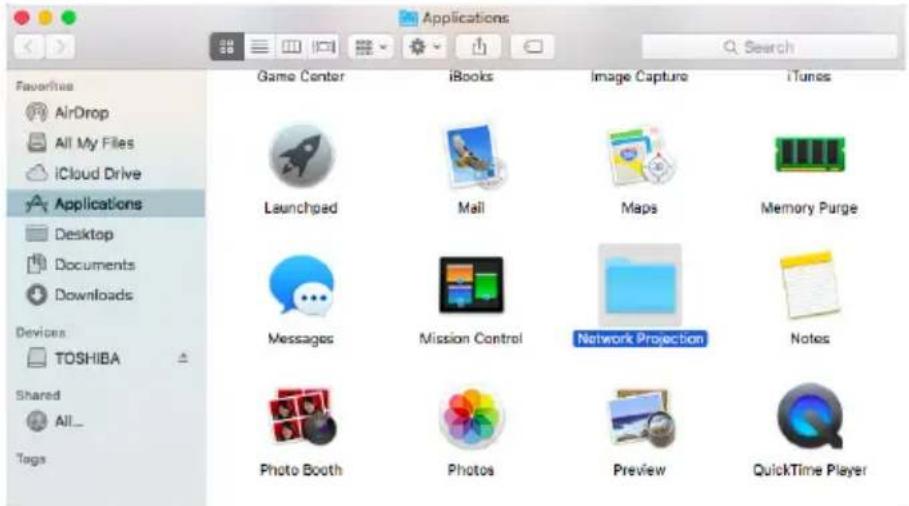

1 Rufen Sie den Programme-Ordner auf, öffnen Sie dann den Ordner Network Projection.

2 Führen Sie die Anwendung Network Projection aus dem Ordner Network Projection aus.

Der nachstehend dargestellte Dell Network Projection-Bildschirm wird angezeigt:

3 Klicken Sie am Dell Network Projection-Bildschirm auf Einen Projektor finden, wählen Sie dann Dell_CCDDEE01 (dies ist ein Beispiel: Der tatsächliche Netzerkname Ihres Projektors unterscheidet sich von diesem Beispiel). Dies sind Name und Code, die projiziert werden, wenn Ihr Projektor auf die Netzwerk-Quelle eingestellt ist.

4 Klicken Sie zum Starten der Präsentation auf das erste Symbol, bis „Spiegeln ein“ angezeigt wird.

Geteilter Bildschirm

Klicken Sie nach Verbindung zur Netzwerkprojektion zum Aktivieren der Bildschirmaufteilung auf Konferenz.

Einführung in die Schaltflächen

Element Beschreibung
Steuerungswerkzeugleiste
	Spiegeln aus/ein	Zum Ein-/Ausschalten der Netzwerkspiegelung und zur Anzeigeerweiterung anklicken.
	Qualität	Zum Umschalten zwischen hoher/niedriger Qualität anklicken.
	Audio Zum Ein-/Ausschalten des Tons anklicken.
	Konferenz	Zum Einblenden der Konferenzsteuerung anklicken.
	Präferenz	Zum Einblenden des Schnellverbindungseinstellungen anklicken.

Verwendung der Präsentation ohne PC

Unterstützte Multimedia-Dateitypen

Foto

Bildtyp Profil Farbraum Größenbeschränkung
JPEG	Baseline	YUV400 8000 x 6000
		YUV420 8000 x 6000
		YUV422 8000 x 6000
		YUV440 8000 x 6000
		YUV444 8000 x 6000
	Progressiv	YUV400	Breite <= 10240 und Höhe <=6400
		YUV420
		YUV422
		YUV440
		YUV444
BMP	Keine Beschränkung	Keine Beschränkung	Keine Beschränkung

Audio

Dateiendung Audio / Video	Codec Profil-/Level-Unterstützung
.avi	Video H.264 Bis High Profile, Stufe 1 bis 4,1 (1080p, 30 Bilder/s, 25 Mb/s)
.mkv
	Audio MPEG-1Layer I, II
	MPEG-1Layer III(mp3)
	PCM
	ADPCM
.mov	Video H.264 Bis High Profile, Stufe 1 bis 4,1 (1080p, 30 Bilder/s, 25 Mb/s)
.mp4
	MPEG4 Advanced Simple Profile (Einzelbild), Stufe 0 bis 5 (1080p, 30 Bilder/s, 30 Mb/s)
	Audio PCM
	ADPCM
.wmv Video WMV3 Bis Main Profile; geringe, mittlere Stufe(1080p, 30 Bilder/s, 25 Mb/s)
	Audio WMV2

Unterstützte Office Viewer-Dateitypen

Die Funktion Office Viewer ermöglicht Ihnen die Wiedergabe von MS-Excel-, MS-Word-, MS-PowerPoint- und PDF-Dateien.

Dateiformat Unterstützung Version		Beschränkung der Seiten/Zeilen Größen-beschränkung
Adobe PDF Bis zu 1000 Seiten (eine Datei) Bis zu			75 MB
MS Word Word 97, 2000, 2002, 2003			Bis zu 100 MB
Word 2007, 2010 (.docx)
MS Excel Excel 97, 2000, 2002, 2003		Zeilenlimit: bis zu 595 / Spaltenlimit: bis zu 256	Bis zu 15 MB
Excel 2007, 2010 (.xlsx)		Blatt: bis zu 100
Office XP Excel Hinweis: Eine der drei obigen Beschränkungen kann nicht gleichzeitig bei einer Excel-Datei auftreten
MS PowerPoint	PowerPoint 97 Bis zu 1000 Seiten (eine Datei) Bis zu		19 MB
	PowerPoint 2000, 2002, 2003
	PowerPoint 2007, 2010 (.pptx)
	Office XP PowerPoint

Einstellung zur Präsentation mit externem USB-Speicher

Hinweis: Für die Nutzung der USB-Medienwiedergabefunktion muss ein USB-Datenträger am Projektor eingesteckt sein.

Gehen Sie zum Anzeigen von Video-, Audio-, Foto oder PDF-Dateien am Projektor wie folgt vor:

1 Stecken Sie das Netzkabel ein und schalten Sie den Projektor mit der Ein-/Austaste ein.

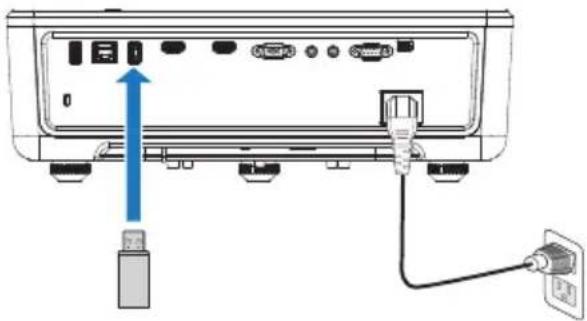

2 Stecken Sie einen USB-Datenträger am Projektor ein.

3 Drücken Sie die Menü-Taste am Bedienfeld oder an der Fernbedienung.
4 Rufen Sie das QU.WAHL-Menü auf, wählen Sie die USB-Betrachter-Quelle.

5 Rufen Sie das Menü USB-Betrachter auf:

a Sie können Video-, Musik- oder Foto-dateien wiedergeben oder durch Auswahl von Einstellungen Multimediaeinstellungen ändern.

Der nachstehende Videoquelle-Bildschirm wird angezeigt:

Drücken Sie am Videowiedergabebildschirm zum Zugreifen auf die Videowiedergabesteuerung die 🚫aste am Bedienfeld oder an der Fernbedienung. Anschließend können Sie die Videowiedergabe mit Hilfe folgender Tasten am Bildschirm steuern.

Der nachstehende Musikquelle-Bildschirm wird angezeigt:

Drücken Sie am Musikwiedergabebildschirm zum Zugreifen auf die Musikwiedergabesteuerung die Taste am Bedienfeld oder an der Fernbedienung. Anschließend können Sie die Musikwiedergabe mit Hilfe folgender Tasten am Bildschirm steuern.

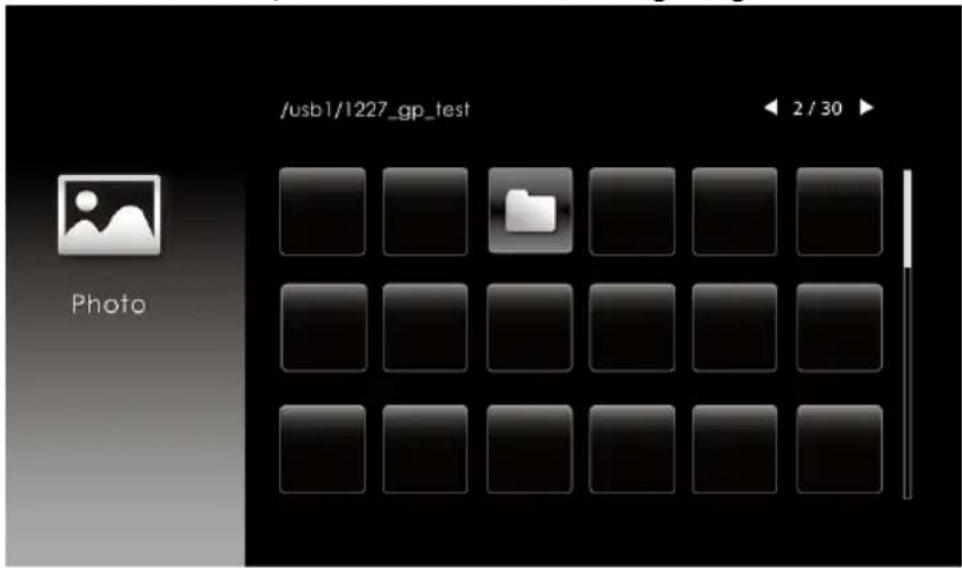

Der nachstehende Fotoquelle-Bildschirm wird angezeigt:

Drücken Sie am Fotowiedergabebildschirm zum Zugreifen auf die Fotowiedergabesteuerung die Taste am Bedienfeld oder an der Fernbedienung. Anschließend können Sie die Fotowiedergabe mit Hilfe folgender Tasten am Bildschirm steuern.

Drehen - / + Vergrößern / Verkleinern				Aufwärts / Abwärts / Links / Rechts (im Zoom-Modus)				Zurück

Diaschau Projektor-Info		Diaschau-einstellungen

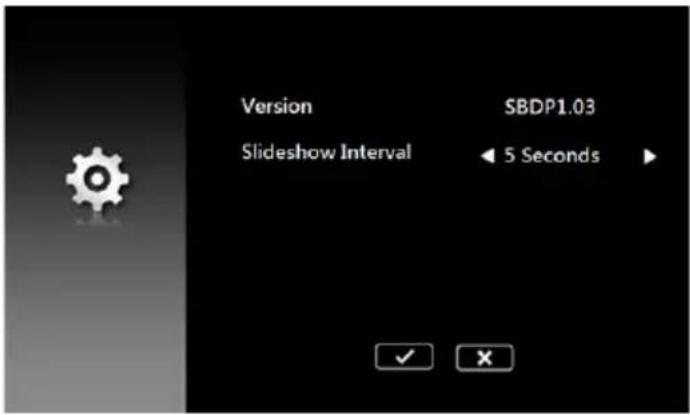

Der nachstehende Einstellungsquelle-Bildschirm wird angezeigt:

b Sie können auch MS-Excel-, MS-Word-, MS-PowerPoint- oder PDF-Dateien über die Dokument-Option wiedergeben.

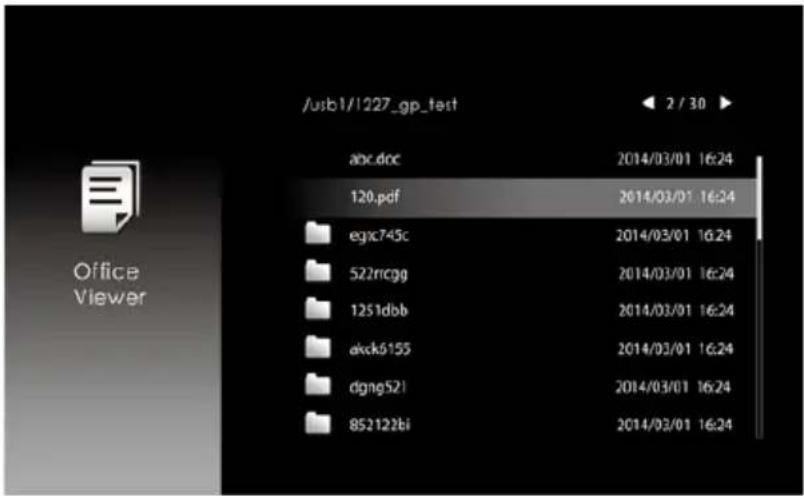

Der nachstehende Dokument-Bildschirm wird angezeigt:

Tasten (im USB-Betrachter)

Taste Aufwärts Abwärts Links Rechts Eingabe Menü Return
Bedienfeld	Aufwärts Abwärts Links undEingangs-menü(2 Sekundenhalten)	Eingabe Return Nichtverfügbar
Fern-bedienung	Aufwärts Abwärts Links Rechts Eingabe Return Return

Unterstützte Office Viewer-Dateitypen

Die Funktion Office Viewer ermöglicht Ihnen die Wiedergabe von MS-Excel-, MS-Word-, MS-PowerPoint- und PDF-Dateien.

Dateityp Unterstützung Version Beschränkung der Seiten/Zeilen Größenbeschränkung
Adobe PDF Bis zu 1000 Seiten (eine Datei) Bis zu		75 MB
MS Word Word 97, 2000,2002, 2003	Da Office Viewer nicht alle Seiten einer MS-Word-Datei gleichzeitig lädt, gibt es keine offensichtlichen Beschränkungen von Seiten und Zeilen.	Bis zu100 MB
Word 2007, 2010(.docx)
MS Excel Excel 97, 2000,2002, 2003		Zeilenlimit: bis zu 595 / Spaltenlimit: bis zu 256	Bis zu15 MB
Office XP Excel Hinweis: Eine der drei obigenBeschränkungen kann nichtgleichzeitig bei einer Excel-Dateiauftreten
MSPowerPoint	PowerPoint 97 Bis zu 1000 Seiten (eine Datei) Bis zu		19 MB
	PowerPoint 2000,2002, 2003
	PowerPoint 2007,2010 (.pptx)
	Office XPPowerPoint
	PowerPoint-Präsentation-2003und älter*.pps)
	PowerPoint-Präsentation-2007und 2010(.ppsx)

Präsentation über internen Speicher einrichten

Gehen Sie zum Wiedergeben von Foto-, Video- oder Musikdateien auf dem Projektor wie folgt vor:

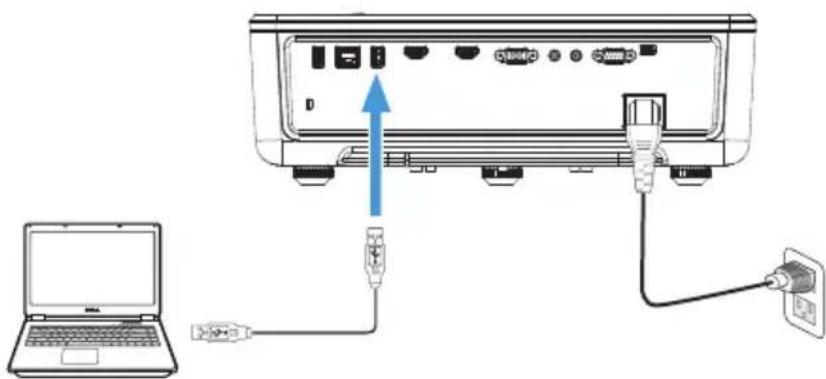

1 Schließen Sie das Netzkabel an das Netzteil an, verbinden Sie dann über ein USB-A-zu-USB-A-Kabel Computer und Projektor. Schalten Sie den Projektor ein, indem Sie die Ein-/Austaste drücken.

2 Rufen Sie das QU.WAHL-Menü auf, wählen Sie Interner Speicher und drücken Sie die Taste √.

Der Interner Speicher-Bildschirm wird angezeigt (siehe unten):

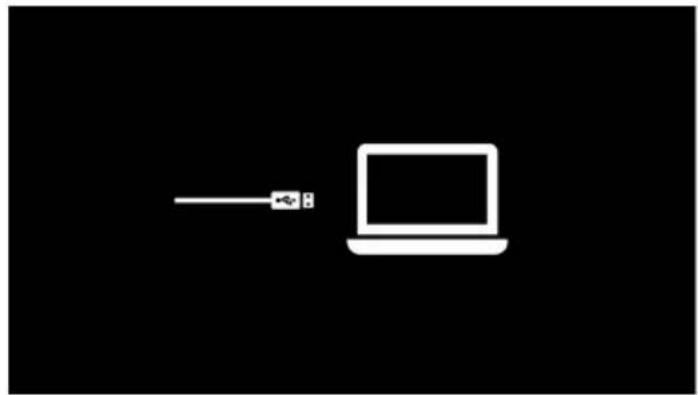

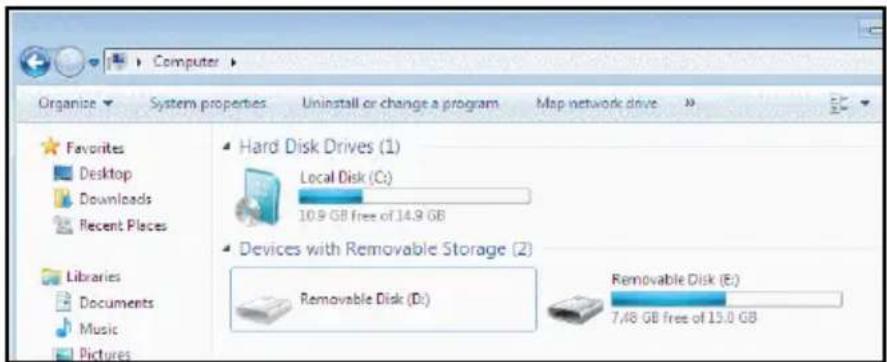

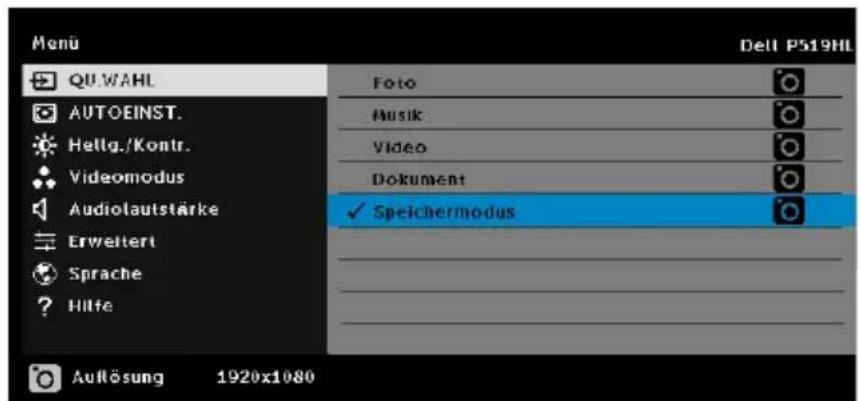

3 Rufen Sie mit Speichermodus den internen Speicher als Wechseldatenträger auf.

4 Öffnen Sie zum Kopieren von Dateien in den internen Speicher des Projektors ein Dateiexplorer-Fenster. Rufen Sie Computer auf und lokalisieren Sie einen Wechseldatenträger. Dies bezeichnet den internen Speicher des Projektors. Sie können Dateien in den internen Speicher kopiert werden. Dadurch können Sie Dateien künftig direkt vom Projektor projizieren, ohne einen Computer zu benötigen. Unterstützte Dateitypen finden Sie auf Seite 22.

5 Wählen Sie die gewünschten Multimediadateien aus: Foto, Musik, Video oder Dokument danach drücken Sie zum Abspielen √Oder wählen Sie zum Ändern der Multimedia-Einstellungen die Option Auto-Trapez.

Der nachstehende Fotoquelle-Bildschirm wird angezeigt:

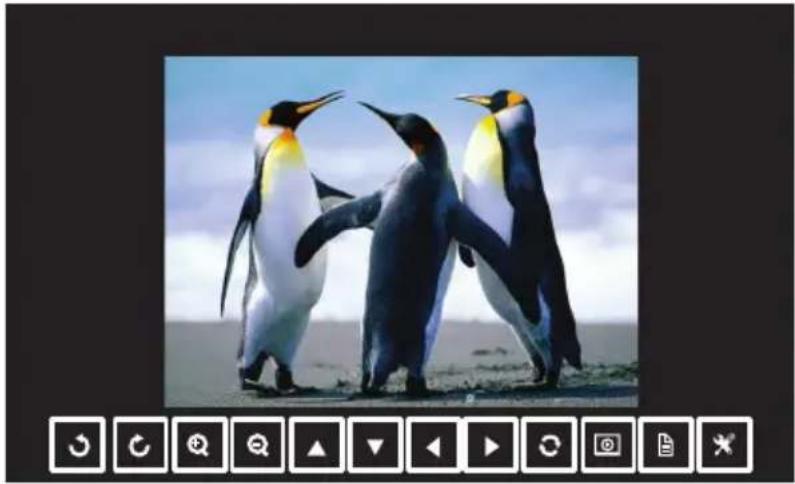

Diaschaubildschirm:

Drücken Sie zum Aufrufen der Fotoanzeigesteuerung die 🚫Taste an der Fernbedienung oder am Bedienfeld. Anschließend können Sie die Fotoanzeige mit Hilfe folgender Tasten am Bildschirm steuern.

Drehen - / + Vergrößern / Verkleinern				Aufwärts / Abwärts / Links / Rechts (im Zoom-Modus)

Diaschau Projektor-Info		Diaschau-einstellungen

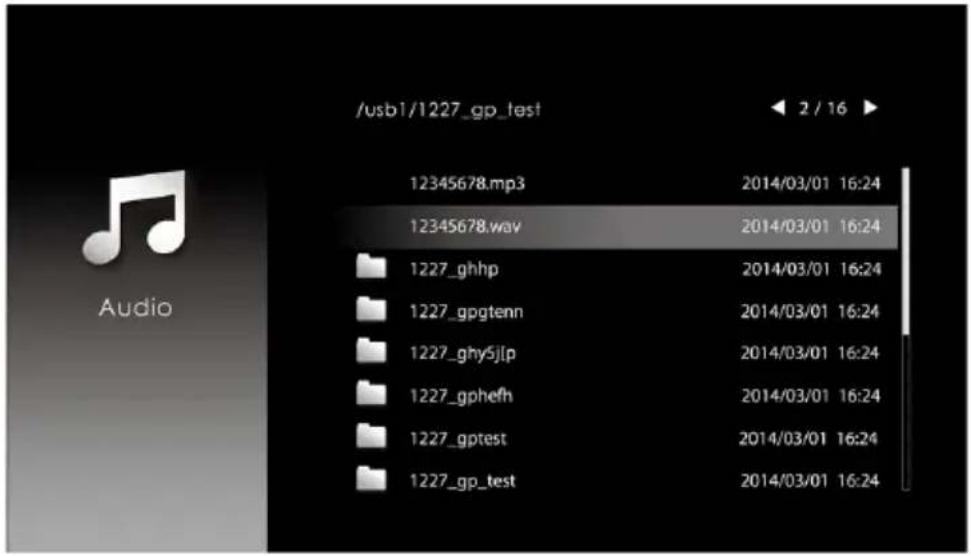

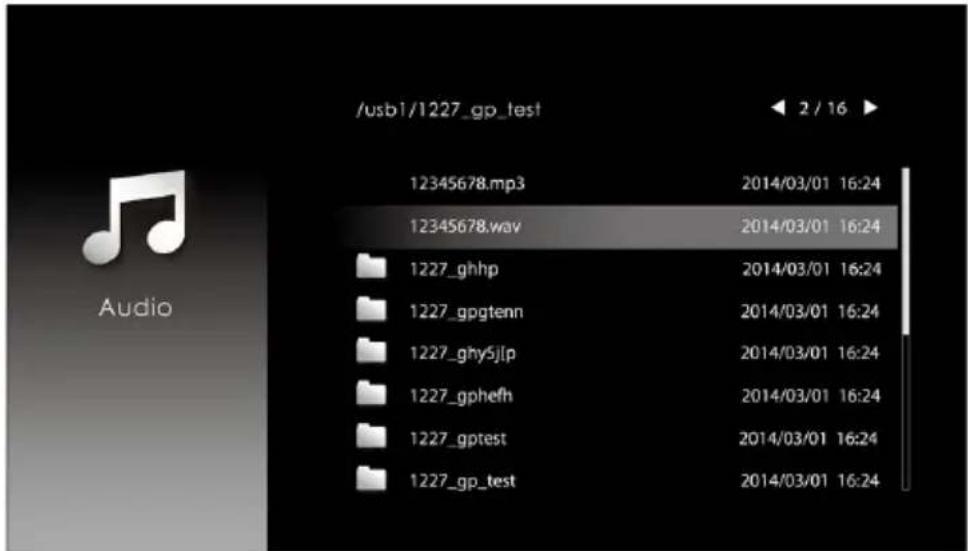

Der nachstehende Musikquelle-Bildschirm wird angezeigt:

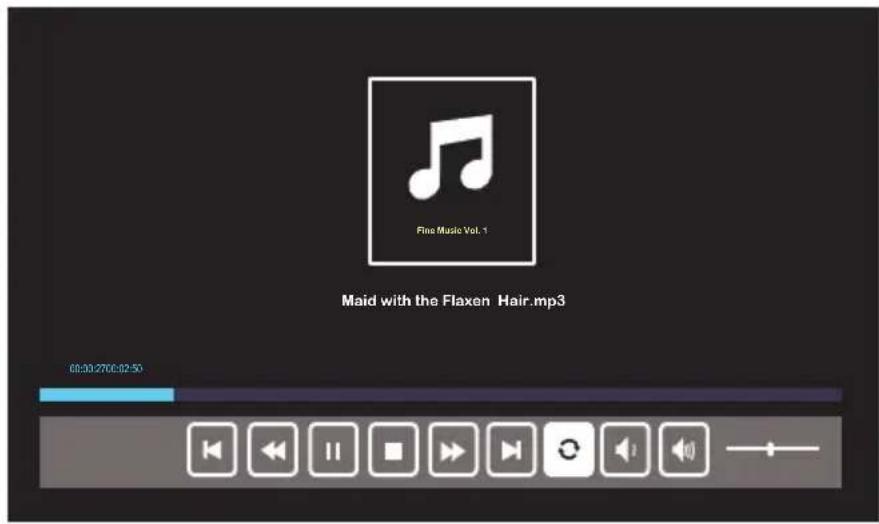

Musikwiedergabebildschirm:

Drücken Sie zum Aufrufen der Musikwiedergabesteuerung die Taste an der Fernbedienung oder am Bedienfeld. Anschließend können Sie die Musikwiedergabe mit Hilfe folgender Tasten am Bildschirm steuern.

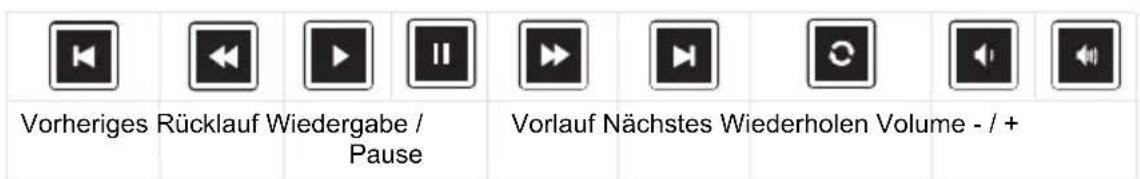

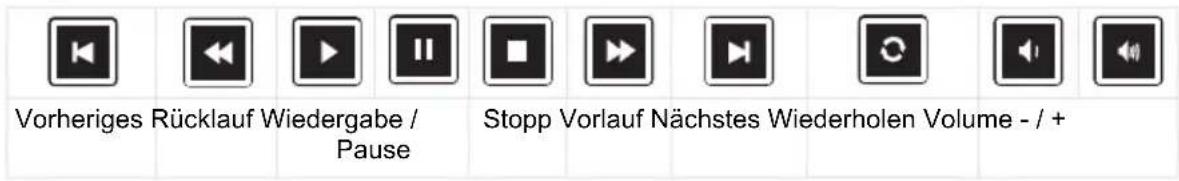

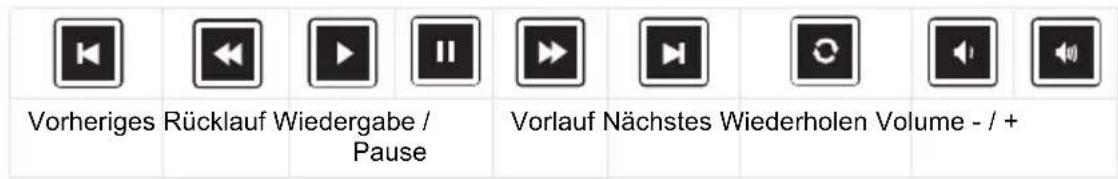

Vorheriges	Rücklauf	Wiedergabe / Pause	Stopp	Vorlauf	Nächstes	Wiederholen	Volume - / +

Der nachstehende Videoquelle-Bildschirm wird angezeigt:

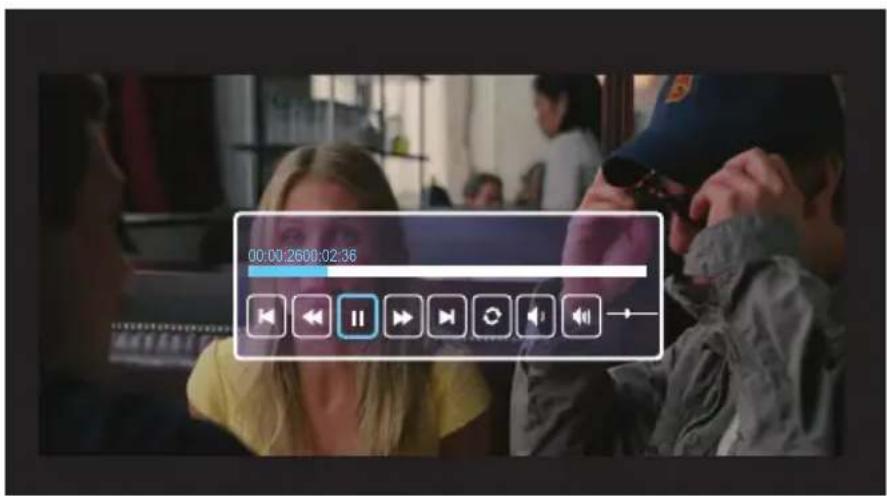

Videowiedergabebildschirm:

Drücken Sie zum Aufrufen der Videowiedergabesteuerung die Taste an der Fernbedienung oder am Bedienfeld. Anschließend können Sie die Videowiedergabe mit Hilfe folgender Tasten am Bildschirm steuern.

Tipps zur Problemlösung

Sollten Probleme mit dem Projektor auftreten, lesen Sie bitte die folgenden Tipps zur Problemlösung. Falls das Problem weiterhin bestehen bleibt, Kontakt zu Dell.

Problem Mögliche Lösung

Auf dem Bildschirm wird kein Bild angezeigt

• Stellen Sie sicher, dass Sie die korrekte Eingangsquelle im QU.WAHL-Menü ausgewählt haben.
• Vergewissern Sie sich, dass die externe Grafikschnittstelle aktiviert wurde. Wenn Sie ein Dell-Notebook benutzen, drücken Sie (Fn + F8). Bei anderen Computern sehen Sie in der entsprechenden Dokumentation nach. Falls die Bilder nicht korrekt angezeigt werden, aktualisieren Sie bitte die Grafikkartentreiber Ihres Computers. Bei Dell-Computern siehe www.dell.com/support.
• Vergewissern Sie sich, dass die Kabel richtig angeschlossen sind. Siehe „Projektorbild anpassen“ auf Seite 12.
• Vergewissern Sie sich, dass die Anschlussstifte weder verbogen noch abgebrochen sind.
• Nutzen Sie Testbild unter Projek.einstlg. im Menü Erweitert. Vergewissern Sie sich, dass die Farben des Testmusters korrekt sind.

Problem (Fortsetzung)Nur teilweise, durchlaufend oder fehlerhaft angezeigtes Bild	Mögliche Lösung (Fortsetzung)Wenn Sie mit einem Dell-Notebook arbeiten, stellen Sie die Auflösung des Computers auf WXGA (1280 x 800) ein:a Klicken Sie mit der rechten Maustaste auf eine freie Stelle des Microsoft® Windows®-Desktops, klicken Sie auf Eigenschaften, wählen Sie dann das Register Einstellungen.b Prüfen Sie, ob beim externen Monitoranschluss 1280 x 800 Bildpunkte eingestellt ist.c Drücken Sie (FnF8).Falls Sie Schwierigkeiten dabei haben, die Auflösung zu ändern, oder das Monitorbild hängen bleibt, starten Sie alle Geräte und den Projektor neu.Wenn Sie nicht mit einem Dell-Notebook arbeiten, lesen Sie in Ihrer Dokumentation nach. Falls die Bilder nicht korrekt angezeigt werden, aktualisieren Sie bitte die Grafikkartentreiber Ihres Computers. Bei einem Dell-Computer siehe www.dell.com/support.
Die Präsentation wird nicht auf dem Bildschirm angezeigt	Wenn Sie mit einem tragbaren Dell-Computer arbeiten, drücken Sie (FnF8).
Die Bildfarbe stimmt nicht	Erhält das Anzeigegerät ein falsches Signal vom Ausgang der Grafikkarte, wählen Sie RGB als Signaltyp im OSD Bildeinstlg. des Erweitert-Registers.Nutzen Sie Testbild unter Projek.einstlg. im Menü Erweitert. Vergewissern Sie sich, dass die Farben des Testmusters korrekt sind.
Das Bild ist nicht fokussiert 1	Passen Sie den Fokus an, bis das Bild klar angezeigt wird. Nutzen Sie Fokusanpassung unter Projek.einstlg. im Menü Erweitert.2 Sorgen Sie dafür, dass sich der Projektions-bildschirm in einer geeigneten Entfernung zum Projektor befindet (0,78 bis 1,12 m).
Problem (Fortsetzung)Das Bild wird bei Wiedergabe einer 16:9-DVD gestreckt	Mögliche Lösung (Fortsetzung)Der Projektor erkennt automatisch das Format des Eingangssignals. Bei der Original-Standardeinstellung behält das Gerät das Format des projizierten Bildes entsprechend des Formats der Eingangsquelle bei.Falls das Bild nach wie vor gestreckterscheint, stellen Sie das Bildformat unter Anzeigeeinstlg. im OSD-Menü Erweitert richtig ein.
Bild ist invertiert Wählen Sie im Bildschirmmenü die OptionProjek.einstlg. unterErweitertund ändern Sie den Projektormodus.
TEMP-Anzeige leuchtet orange	Der Projektor ist überhitzt. Die Anzeige wird automatisch ausgeschaltet. Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist. Falls das Problem weiterhin bestehen bleibt, Kontakt zu Dell.
TEMP-Anzeige blinkt orange	Wenn der Projektorkühler ausfällt, schaltet sich der Projektor automatisch aus.Versuchen Sie ein Rücksetzen; dazu halten Sie dieEin/Austaste10 Sekunden lang gedrückt. Bitte warten Sie etwa 5 Minuten; schalten Sie das Gerät erst dann wieder ein. Falls das Problem weiterhin bestehen bleibt, Kontakt zu Dell.
Die Fernbedienung funktioniert nicht richtig oder nur in einem sehr begrenzten Bereich	Batteriestrom schwach. Falls ja, ersetzen Sie die CR2032-Batterie.
Unterstützte LAN-Steuerung	Websteuerungsfunktionen wurden bei IE9, IE10 und IE11 verifiziert. Bei anderen Versionen können Kompatibilitätsprobleme auftreten.Die Einstellung Kompatibilitätsansicht sollte deaktiviert sein. Andernfalls werden Symbole oder Inhalte auf der Websteuerungsseite möglicherweise nicht richtig angezeigt.

Führungssignale

Projektorstatus Beschreibung		Befehlstasten Indikator
		Ein/Austaste	TEMP (orange)	LAMPE (orange)
Standby-Modus Projektor im Standby-Modus. Zum Einschalten bereit.		Blinkt weiß AUS AUS
Aufwärm-Modus Der Projektor braucht eine Weile zum Warmwerden und Hochfahren.		Weiß AUS AUS
Laserdiode eingeschaltet	Projektor im Normal-Modus, bereit zur Bildanzeige. Hinweis: Kein Zugriff auf das Bildschirmmenü.	Weiß AUS AUS
Kühl-Modus Der Projektor kühlt sich zum Ausschalten ab.		Weiß AUS AUS
Projektor überhitzt Eventuell sind die Luftschlitze blockiert, oder die Umgebungstemperatur liegt höher als 40°C. Der Projektor schaltet sich automatisch aus. Vergewissern Sie sich, dass die Luftschlitze nicht blockiert sind und die Umgebungstemperatur im Arbeitsbereich liegt. Falls das Problem weiterhin bestehen bleibt, Kontakt zu Dell.		AUS ORANGE AUS
Lüfterstörung Einer der Lüfter ist ausgefallen. Der Projektor schaltet sich automatisch aus. Falls das Problem weiterhin bestehen bleibt, Kontakt zu Dell.		AUS	ORANGES Blinken	AUS
Laserdiodentreiber überhitzt	Belüftungsöffnungen möglicherweise blockiert oder Laserdiodentreiber überhitzt. Der Projektor schaltet sich automatisch ab. Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist. Falls das Problem weiterhin bestehen bleibt, Kontakt zu Dell.	ORANGE ORANGE AUS
Störung des Farbrades	Farbrad nicht startklar. Der Projektor ist ausgefallen und schaltet sich automatisch aus. Netzkabel ziehen/anschließen, dann den Projektor einschalten. Falls dieses Problem weiterhin bestehen bleibt, Kontakt zu Dell.	Weiß	ORANGES Blinken	ORANGES Blinken
Laserdiode ausgefallen	Laserdiode ist defekt.	AUS	AUS ORANGE
Fehler bei der - Stromversorgung (+12 V)	Die Stromversorgung ist unterbrochen. Der Projektor schaltet sich automatisch aus. Netzkabel ziehen/anschließen, dann den Projektor einschalten. Falls dieses Problem weiterhin bestehen bleibt, Kontakt zu Dell.	ORANGES Blinken	ORANGE	ORANGE

Batterien in die Fernbedienung ersetzen

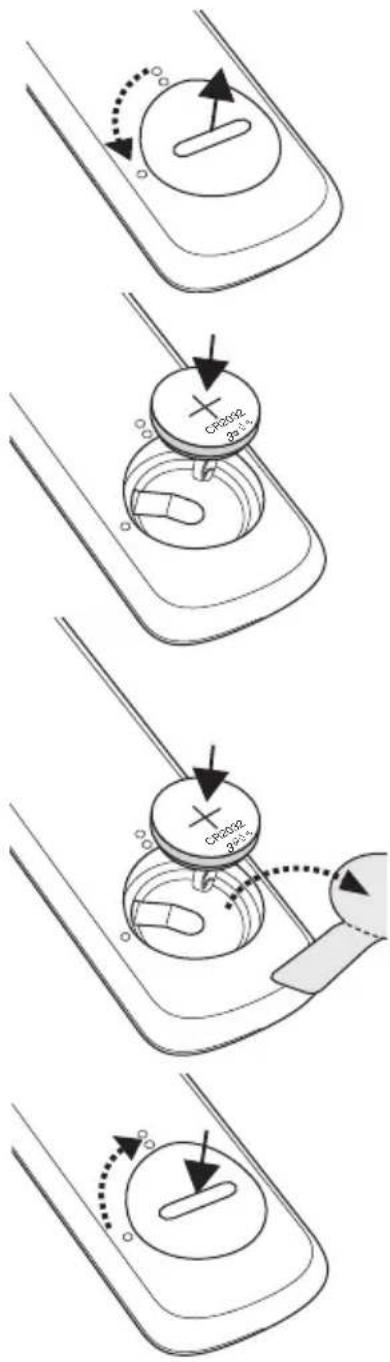

1 Drehen Sie die Batteriefachabdeckung zum Entfernen gegen den Uhrzeigersinn.

2 Legen Sie eine CR2032-Knopfzelle richtig herum ein; beachten Sie die Polaritätsmarkierungen am Batteriehalter.

Hinweis: Bei der Auslieferung befindet sich eine isolierende Kunststofffolie zwischen der Batterie und dem Batteriekontakt. Ziehen Sie die Folie vor dem Einsatz heraus.

3 Drehen Sie die Batteriefachabdeckung zum Verriegeln im Uhrzeigersinn.

Lichtröhre 0,65 Zoll 1080p S600 DMD + DDP4422HV, Dark Chip 3 ^TM

Helligkeit 4000 ANSI-Lumen (max.)

Kontrastverhältnis 1800:1 typisch (Voll Ein/Voll Aus)

Hohes Kontrastverhältnis von 100.000:1

Gleichmäßigkeit 85% Typisch (Japan Standard – JBMA)

Anzahl an Bildpunkten 1920 x 1080 (1080p)

Bildseitenformat 16:9

Darstellbare Farben 1,07 Billionen Farben

Farbradgeschwindigkeit 2-fach normal

Projektionsobjektiv F/# 2,5 (Weitwinkel); 3,26 (Tele)

Brennweite, f = 20,9109 - 32,6240 mm

Zoom: 1,6-fach

Projektionsverhältnis =1,4 - 2,24

Versatzverhältnis: 118,6+/-5%

Größe der 20,2 – 322,6 Zoll (optimiert bei 60 Zoll

Projektionsfläche Weitwinkel)

Trapezkorrektur +/- 30 Grad

Videokompatibilität Component-Videoeingang über HDMI:

2160p (24/25/60 Hz), 1080i (24/25/60 Hz),

720p (50/60 Hz), 576i/p, 480i/p

Stromversorgung Universell, 100 – 240 V Wechselspannung,

50 – 60 Hz, mit PFC-Eingang

Stromverbrauch Normalbetrieb: 394 W ± 10 % bei 110 VAC

Eco-Modus: 326 W ± 10 % bei 110 VAC

Bereitschaftsmodus: < 0,5 W

Netzwerk-Bereitschaftsmodus: < 2 W

Hinweis: Per Vorgabe wechselt der Projektor in den Energiesparmodus, wenn innerhalb von 20 Minuten keine Aktivität erkannt wird.

Audio 2 Lautsprecher x 10 Watt eff.

Geräuschpegel Normalbetrieb: 36 dB(A)

Eco-Modus: 32 dB(A)

Projektorgewicht < 13 lb (6,0 Kg)

Abmessungen (B x T x H) 1,26 x 0,99 x 0,37 Zoll (386,5 x 303,2 x 115 mm)

Umgebungsbedingungen Betriebstemperatur: 5 °C bis 40 °C

(41 °F bis 104 °F)

Luftfeuchtigkeit: max. 80 %

Lagerungstemperatur: 0 °C bis 60 °C

(32 °F bis 140 °F)

Luftfeuchtigkeit: max. 90%

Temperatur beim Transport: -20 °C bis 60 °C

(-4 °F bis 140 °F)

Luftfeuchtigkeit: max. 90%

E/A-Anschlüsse Stromversorgung: Ein AC-Netzanschluss

(3-polig, C14-Eingang)

VGA-Eingang: Ein 15-poliger D-Sub-Anschluss

(blau), VGA-Eingang, zur Eingabe analoger

RGB-/Component-Signale.

HDMI-1.4-Eingang: Zwei HDMI-1.4-Anschlüsse

für HDMI-1.4-Spezifikationen, HDCP-2.2-

konform.

Analoger Audioeingang: Eine 3,5 mm-

Stereoklinkenbuchse (blau)

Variabler Audioausgang: Eine 3,5 mm-

Stereoklinkenbuchse (grün).

USB-Port (Mini, Typ B): Ein Anschluss (Mini,

Typ B) zur Firmware-Aktualisierung.

USB Type A: Eine USB-Stromversorgung

(5 V/1,8 A) für Medien / WLAN, eine USB-

Stromversorgung (5 V/1,0 A)

RS232-Port: Ein 9-poliger D-Sub-Anschluss zur

RS232-Kommunikation.

RJ-45-Port: Ein RJ-45-Anschluss für integrierte

Netzwerksteuerung und LAN-Anzeige.

Lichtquelle Bis zu 20.000 Stunden im Normalmodus

Kompatibilitätsmodi (digital / analog)

Auflösung	Bildwiederholfrequenz (Hz)	H-Sync-Frequenz (kHz)	Pixeltakt (MHz)
640 x 350 70,087 31,469 25,175
720 x 400 70,087 31,469 28,322
720 x 480, p60 59,940 31,469 27,000
720 x 576, p50 50,000 31,250 27,000
720 x 400 70,087 31,469 28,322
640 x 480 75,000 37,500 31,500
640 x 480 85,008 43,269 36,000
800 x 600 60,317 37,879 40,000
800 x 600 75,000 46,875 49,500
800 x 600 85,061 53,674 56,250
1280 x 720, p50 50,000 37,500 74,250
1280 x 270, p60 60,000 45,000 74,250
1920 x 1080, i50 50,000 28,125 74,250
1920 x 1080, i60 60,000 33,750 74,250
1280 x 720 59,855 44,772 74,500
1024 x 768 75,029 60,023 78,750
1280 x 800 59,810 49,702 83,500
1366 x 768 59,790 47,712 85,500
1152 x 864 75,000 67,500 108,000
1280 x 1024 60,020 63,981 108,000
1280 x 1024 75,025 79,976 135,000
1280 x 1024 85,024 91,146 157,000
1600 x 1200 60,000 75,000 162,000
1400 x 1050 59,978 65,317 121,750
1280 x 768 59,870 47,776 79,500
1360 x 768 60,015 47,712 85,500
1680 x 1050 - R 59,883 64,674 119,000

1680 x 1050 59,954 65,290 146,250

1920 x 1200 - R 60,000 74,038 154,000

1440 x 900 59,887 55,935 106,500

848 x 480 60,000 31,020 33,750

1920 x 1080 60,000 67,500 148,500

1366 x 768 59,790 47,712 85,500

1280 x 800 59,810 49,702x 83,500

7

Zusätzliche Informationen

Zusätzliche Informationen zur Benutzung Ihres Produktes entnehmen Sie bitte der Bedienungsanleitung des Dell-Projektors unter www.dell.com/support/manuals.

Kunden in den USA können die Rufnummer 800-WWW-DELL (800-456-3355) verwenden.

Hinweis: Wenn Sie nicht über eine aktive Internetverbindung verfügen, finden Sie die Kontaktinformationen auf Ihrer Kaufbestätigung, Ihrem Versandzettel, Ihrer Rechnung oder im Produktkatalog von Dell.

Dell bietet eine Reihe verschiedener Support- und Serviceoptionen online oder per Telefon an. Die Verfügbarkeit dieser Optionen ist abhängig vom jeweiligen Land und Produkt; einige Optionen sind für Sie möglicherweise nicht verfügbar. So kontaktieren Sie Dell, wenn Sie Fragen zum Verkauf haben, technische Unterstützung benötigen oder den Kundendienst in Anspruch nehmen möchten:

1 Besuchen Sie www.dell.com/contactDell.
2 Wählen Sie Ihr Land aus der angezeigten Liste.
3 Wählen Sie ein Segment für den Kontakt.
4 Wählen Sie den Link des von Ihnen benötigten Kundendienstes oder Services.

Index

A

Anschlüsse

Audioausgang 6

Audioeingangsanschluss 6

HDMI-1-Anschluss (1.4) 6

HDMI-2-Anschluss (1.4) 6

Mini-USB-Anschluss (Mini,

Typ B) zur Firmware-

Aktualisierung 6

Netzanschluss 6

RJ45-Anschluss 6

RS232-Anschluss 6

USB Type A 6

USB-Type-A-Stromanschluss

(+5 V/1,8 A) und auch für

Medien / WLAN 6

VGA-Eingang 6

B

Batterien 59

D

Dell

Kontakt 65, 66

E

Einstellen des Projektionsbildes

Einstellen der

Projektorhöhe 12

Projektor absenken

Hinteres

Neigungseinstellrad 12

Vorderes

Neigungseinstellrad 12

F

Fernbedienung 9

K

Kontakt zu Dell 4

Kundendienst

Kontakt zu Dell 65, 66

P

Projektor 5

Fokusregler 5

IR-Empfänger 5

Montagebohrungen für

Deckenhalterung 5

Montagelöcher zur

Wandmontage 5

Neigungsverstellungsrad 5

Objektiv 5

Stromschalter 5

Zoom-Regler 5

T

Technische Daten

Abmessungen 61

Anzahl an Bildpunkten 60

Audio 61

Bildseitenformat 60

Darstellbare Farben 60

E/A-Anschlüsse 61

Farbradgeschwindigkeit 60

Geräuschpegel 61

Gleichmäßigkeit 60

Größe der Projektionsfläche 60

Helligkeit 60

Kontrastverhältnis 60

Lichtröhre 60

Projektionsobjektiv 60

Projektorgewicht 61

Stromverbrauch 60

Stromversorgung 60

Umgebungsbedingungen 61

Videokompatibilität 60

Telefonnummern 66
