BEDIENUNGSANLEITUNG EL-99T SHARP

OPERATION MANUAL BEDIENUNGSANLEITUNG

DEUTSCH < EINFÜHRUNG > Vielen Dank für den Kauf dieses Gerätes. Das OHP-System ist ein System zur Wiedergabe eines Bildes auf einer Bildwand durch den Anschluss an einen Overhead-Projektor. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und befolgen Sie die Hinweise. Darüberhinaus lesen Sie bitte die Bedienungsanleitung des Overhead-Projektors. < Hinweise zum Sichern der Speicherinhalte >

• Die Speicherinhalte können wegen falscher Verwendung dieses Gerätes durch Sie selbst oder dritte Personen, durch den Einfluss von starker statischer Elektrizität und elektrischer Interferenz, durch Fehlfunktionen, Wartung oder Auswechseln der Batterien geändert oder gelöscht werden.
• Bitte notieren Sie sich alle wichtigen gespeicherten Informationen.
• Wechseln Sie die Speichersicherungs-Batterie mindestens alle fünf Jahre aus.
• Entfernen Sie nicht gleichzeitig die Betriebsbatterien und die Speichersicherungs-Batterie. < VORSICHT >
• Der Hersteller ist nicht verantwortlich und leistet keine Garantie für Fehlfunktionen, Probleme oder andere Beschädigungen, die aufgrund der falschen Verwendung dieses Gerätes und dessen Zubehör durch Sie oder dritte Personen auftreten.

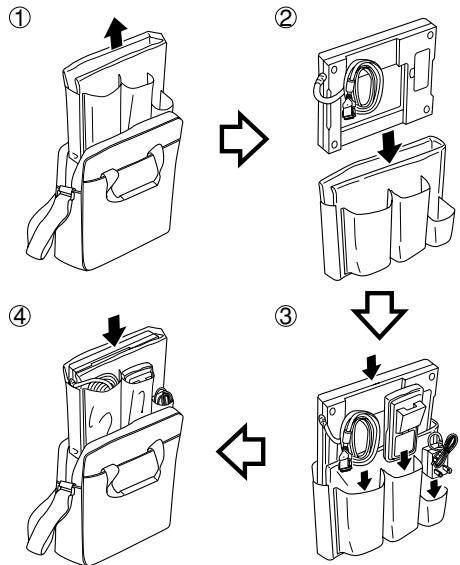

• Änderungen dieses Gerät einschliesslich dessen Zubehörs für Verbesserungen vorbehalten. Wenn das Overhead-Projektions-System nicht verwendet oder transportiert wird, sollte es wie in der Abbildung gezeigt in der Tragetasche untergebracht werden. Bitte beachten Sie, dass der Netzadapter anders aussehen kann als in der Abbildung gezeigt.
• Bringen Sie das Gerät nicht zusammen mit harten oder scharfen Gegenständen in einer Tragetasche unter. Dadurch kann das Gerät beschädigt werden. Darüberhinaus sollten Sie sicherstellen, dass die Schutzabdeckung auf dem Projektions-Panel-Kontroller des OHPSystems angebracht ist.
• Die Tragetasche nicht fallen lassen, anstossen oder übermässigen Stössen aussetzen. Dadurch wird übermässige Gewalt auf die in der Tasche befindlichen Geräte ausgeübt und dies kann zur Beschädigung der Geräte führen.

• Der in den Abbildungen gezeigte Netzadapter wird für Geräte in den USA und Kanada mitgeliefert und ist ein Sonderzubehör für andere Gebiete. INHALT Seite ♦Vor der Verwendung .................................................................................................................. 14 1. Vorsicht ................................................................................................................................. 14 2. Hinweise zur Stromversorgung ............................................................................................ 16 3. Überprüfen des Zubehörs .................................................................................................... 17 ♦Verwendung des OHP-Systems ................................................................................................ 18 1. Steuerung des OHP-Projektions-Panels .............................................................................. 18

2. Entfernen des OHP-Projektions-Panels und des OHP-Projektions-Panel-Kontrollers ......... 19

3. Eigenständige Verwendung des OHP-Projektions-Panel-Kontrollers ................................... 19

♦Anhang ...................................................................................................................................... 20 1. Hinweise zum Netzadapter .................................................................................................. 20 2. Technische Daten ................................................................................................................. 21

3. Vorgehen beim Auftreten von Fehlfunktionen ....................................................................... 22

Hinweis: Abbildungen in dieser Anleitung können sich von den tatsächlichen Anzeigen unterscheiden.

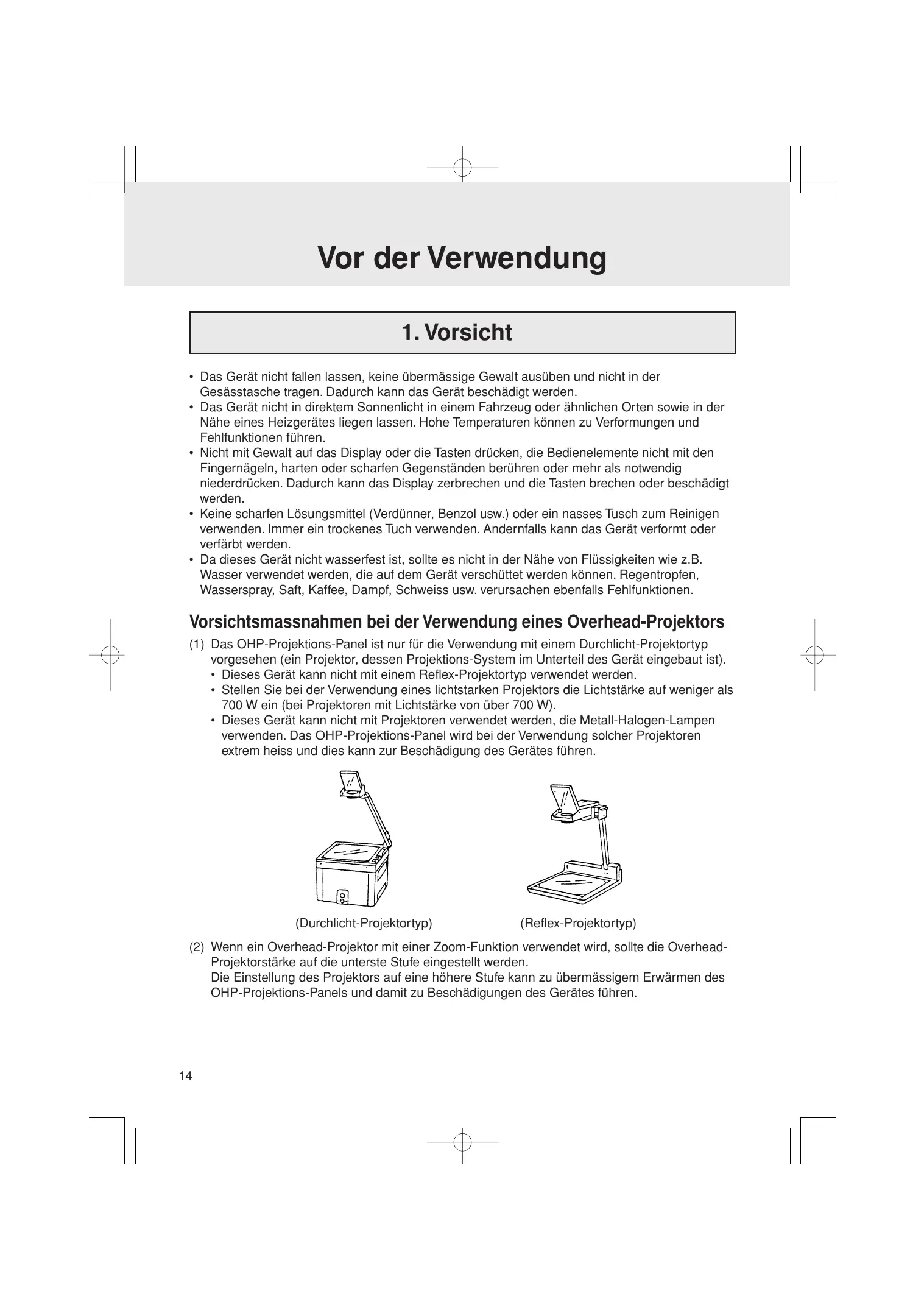

• Das Gerät nicht fallen lassen, keine übermässige Gewalt ausüben und nicht in der Gesässtasche tragen. Dadurch kann das Gerät beschädigt werden.
• Das Gerät nicht in direktem Sonnenlicht in einem Fahrzeug oder ähnlichen Orten sowie in der Nähe eines Heizgerätes liegen lassen. Hohe Temperaturen können zu Verformungen und Fehlfunktionen führen.
• Nicht mit Gewalt auf das Display oder die Tasten drücken, die Bedienelemente nicht mit den Fingernägeln, harten oder scharfen Gegenständen berühren oder mehr als notwendig niederdrücken. Dadurch kann das Display zerbrechen und die Tasten brechen oder beschädigt werden.
• Keine scharfen Lösungsmittel (Verdünner, Benzol usw.) oder ein nasses Tusch zum Reinigen verwenden. Immer ein trockenes Tuch verwenden. Andernfalls kann das Gerät verformt oder verfärbt werden.
• Da dieses Gerät nicht wasserfest ist, sollte es nicht in der Nähe von Flüssigkeiten wie z.B. Wasser verwendet werden, die auf dem Gerät verschüttet werden können. Regentropfen, Wasserspray, Saft, Kaffee, Dampf, Schweiss usw. verursachen ebenfalls Fehlfunktionen. Vorsichtsmassnahmen bei der Verwendung eines Overhead-Projektors (1) Das OHP-Projektions-Panel ist nur für die Verwendung mit einem Durchlicht-Projektortyp vorgesehen (ein Projektor, dessen Projektions-System im Unterteil des Gerät eingebaut ist).
• Dieses Gerät kann nicht mit einem Reflex-Projektortyp verwendet werden.
• Stellen Sie bei der Verwendung eines lichtstarken Projektors die Lichtstärke auf weniger als 700 W ein (bei Projektoren mit Lichtstärke von über 700 W).
• Dieses Gerät kann nicht mit Projektoren verwendet werden, die Metall-Halogen-Lampen verwenden. Das OHP-Projektions-Panel wird bei der Verwendung solcher Projektoren extrem heiss und dies kann zur Beschädigung des Gerätes führen. (Durchlicht-Projektortyp) (Reflex-Projektortyp) (2) Wenn ein Overhead-Projektor mit einer Zoom-Funktion verwendet wird, sollte die OverheadProjektorstärke auf die unterste Stufe eingestellt werden. Die Einstellung des Projektors auf eine höhere Stufe kann zu übermässigem Erwärmen des OHP-Projektions-Panels und damit zu Beschädigungen des Gerätes führen.

Vorsichtsmassnahmen bei hohen Temperaturen (1) Lassen Sie das OHP-Projektions-Panel niemals längere Zeit auf dem Projektor liegen. Dadurch kann sich das Display dunkel verfärben oder das Gerät selbst aufgrund der hohen Temperaturen verformen. Schalten Sie den Projektor immer aus, wenn kein Bild projiziert wird. (Das dunkel verfärbte Display geht wieder auf seinen Normalzustand zurück, wenn das OHPProjektions-Panel vom Projektor abgenommen wird und nach dem Entfernen abkühlt.) (2) Wenn das OHP-Projektions-Panel längere Zeit verwendet wird, kann sich das Display aufgrund der hohen Temperaturen dunkel verfärben. Schieben Sie in diesem Fall den Kontrastregler nach links, damit die Anzeige heller wird. (3) Seien Sie vorsichtig bei der Handhabung des OHP-Projektions-Panels. Die Oberfläche wird bei der Verwendung des Gerätes heiss. (4) Verwenden Sie dieses Gerät bei Raumtemperaturen zwischen 0°C und 30°C. Verwendung der Schutzabdeckung Die Schutzabdeckung schützt den OHP-Projektions-Panel-Kontroller vor Stössen. Wenn der Kontroller nicht verwendet oder in der Tragetasche transportiert wird, bringen Sie die Schutzabdeckung auf dem Kontroller an. (1) Bei Verwendung des OHP-Projektions-Panel-Kontrollers (2) Wenn der OHP-Projektions-Panel-Kontroller nicht verwendet wird

2. Hinweise zur Stromversorgung

Das OHP-Projektions-Panel benötigt Betriebsbatterien. Setzen Sie vor dem ersten Gebrauch alle vier mitgelieferten Batterien ein. Der OHP-Projektions-Panel-Kontroller benötigt ebenfalls zwei verschiedene Batterien, eine für den Betrieb und eine weitere zur Speichersicherung. Setzen Sie vor dem ersten Gebrauch alle vier mitgelieferten Batterien ein. Siehe die Bedienungsanleitung des EL-9900 zum Einsetzen der Betriebsbatterien für den OHP-Projektions-Panel-Kontroller. Bitte beachten Sie, dass die Speichersicherungs-Batterie im Werk bei Auslieferung eingesetzt wurde. Einsetzen der Batterien für das OHP-Projektions-Panel (1) Öffnen Sie die Batteriefachabdeckung auf der Rückseite des OHPProjektions-Panels. Die Ratsche nach unten ziehen, dann nach oben anheben und die Batteriefachabdeckung entfernen. (2) Setzen Sie die Batterien wie gezeigt ein. Stellen Sie sicher, dass die Batterien richtig ausgerichtet eingesetzt werden. (3) Bringen Sie die Batteriefachabdeckung wieder an und stellen Sie sicher, dass die Ratsche einrastet. Zeit zum Auswechseln der Batterien OHP-Projektions-Panel

• Die folgenden Fälle zeigen an, dass die Batterien verbraucht sind.
• Wenn die Batteriewarn-Anzeige aufleuchtet.
• Wenn während der Verwendung nichts auf dem OHPProjektions-Panel angezeigt wird. BATTERY CAUTION SCREEN RESET CONTRAST Wechseln Sie die Batterien sofort aus, wenn einer der obigen Fälle auftritt. (1) Öffnen Sie die Batteriefachabdeckung auf der Rückseite des OHP-Projektions-Panels. Die Ratsche nach unten ziehen, dann nach oben anheben und die Batteriefachabdeckung entfernen. (2) Wechseln Sie alle vier Batterien vom Typ AA wie in der Abbildung des obigen Abschnitts “Einsetzen der Batterien für das OHP-Projektions-Panel” gezeigt aus. (3) Bringen Sie die Batteriefachabdeckung wieder an und stellen Sie sicher, dass die Ratsche einrastet. OHP-Projektions-Panel-Kontroller
• Die folgenden Fälle zeigen an, dass die Betriebsbatterien verbraucht sind.
• Selbst beim Drücken der Taste O wird nicht angezeigt.
• Das Gerät schaltet sich plötzlich während der Verwendung aus.
• Die Meldung zum Auswechseln der Batterien wird angezeigt. Wechseln Sie die Batterien sofort aus, wenn einer der beschriebenen Fälle auftritt.

• Wechseln Sie die Speichersicherungs-Batterie mindestens alle fünf Jahre aus. Notieren Sie das Datum, an dem die Speichersicherungs-Batterie ausgewechselt wurde, um für das nächste Datum zum Auswechseln der Batterie einen Hinweis zu haben. Wenn selbst beim Drücken der Taste O nichts angezeigt wird oder wenn die Meldung zum Auswechseln der Betriebsbatterien angezeigt wird, sind die Betriebsbatterien verbraucht. Wechseln Sie in diesem Fall zuerst die Betriebsbatterien aus. Wenn die Speichersicherungs-Batterie bei verbrauchten Betriebsbatterien ausgewechselt wird, können die Speicherinhalte des OHP-Projektions-Panel-Kontrollers gelöscht werden.
• Siehe die Bedienungsanleitung des EL-9900 zum Vorgehen beim Auswechseln der Betriebsbatterien und der Speichersicherungs-Batterie. Vorsichtsmassnahmen bei der Verwendung von Batterien Hinweise zur Handhabung von Batterien Batterien können bei falscher Handhabung explodieren oder auslaufen. Beachten Sie besonders die folgenden Punkte: (1) Stellen Sie sicher, dass alle vier Trockenzellenbatterien gleichzeitig ausgewechselt werden. (2) Verwenden Sie keine neue Batterien zusammen mit gebrauchten Batterien im gleichen Gerät. (3) Die ausgewechselten Batterien sollten vom gleichen Typ sein wie die auszuwechselnden Batterien. Einige Batterietypen können aufgeladen werden und andere nicht. Bitte lesen Sie die Typenbeschreibung auf der Batterie vollständig durch und verwenden Sie keine aufladbaren Batterien. (4) Stellen Sie sicher, dass die Batterien richtig ausgerichtet in das Batteriefach eingesetzt werden, wie in der Abbildung gezeigt. Vorsicht:
• Wenn die aus einer beschädigten Batterie austretende Flüssigkeit in die Augen gelangt, kann dies zu schweren Verletzungen führen. In diesem Fall die Augen mit klarem Wasser auswasschen und sofort einen Arzt aufsuchen.
• Wenn die aus einer beschädigten Batterie austretende Flüssigkeit mit der Haut oder Bekleidung in Berührung kommt, sollte sie sofort mit sauberem Wasser ausgewasschen werden.
• Wenn das Gerät längere Zeit nicht benutzt wird, sollten die Batterien entfernt und an einem sicheren Ort aufbewahrt werden, um einer Beschädigung des Gerätes vor auslaufenden Batterien vorzubeugen.
• Niemals verbrauchte Batterien Gerät lassen.
• Keine benutzten einsetzen und sicherstellen, dass keine verschiedenen Batterietypen benutzt werden.
• Bewahren Sie Batterien nicht in der Reichweite von Kindern auf.
• Verbrauchen Sie Batterien niemals vollständig, weil die Batterien dadurch auslaufen und die Hardware des Rechners beschädigen können.
• Werfen Sie Batterien niemals in Feuer oder Wasser, weil dies zu Explosionen führen kann.
• Die Batterien wurden im Werk bei Auslieferung eingesetzt und können vor dem Ablaufen der im Abschnitt “Technische Daten” angegebenen Verwendungsdauer verbraucht sein.

3. Überprüfen des Zubehörs

Bitte überprüfen Sie beim Kauf des Gerätes das folgende Zubehör auf Vollständigkeit.

• Hauptgerät OHP-Projektions-Panel
• Hauptgerät OHP-Projektions-Panel-Kontroller
• Trockenzellenbatterie AA × 4 für das Hauptgerät OHP-Projektions-Panel
• Trockenzellenbatterie AAA × 4 für das Hauptgerät OHP-Projektions-Panel-Kontroller
• Lithium-Batterie (im OHP-Projektions-Panel-Kontroller installiert)
• Netzadapter EA-63A (mitgeliefert für Geräte in den U.S.A. und Kanada)

Verwendung des OHP-Systems Vorsicht: Der Kabelstecker des OHP-Projektions-Panels sollte nur nach dem Ausschalten des Gerätes vom OHP-Projektions-Panel-Kontroller angeschlossen oder abgetrennt werden. Anschliessen bzw. Abtrennen bei eingeschaltetem Gerät kann zu Fehlfunktionen aller Tasten des Kontrollers führen. Stellen Sie in einem solchen Fall den Kontroller zurück. Siehe Seite 22 für Hinweise zum Zurückstellen des Gerätes.

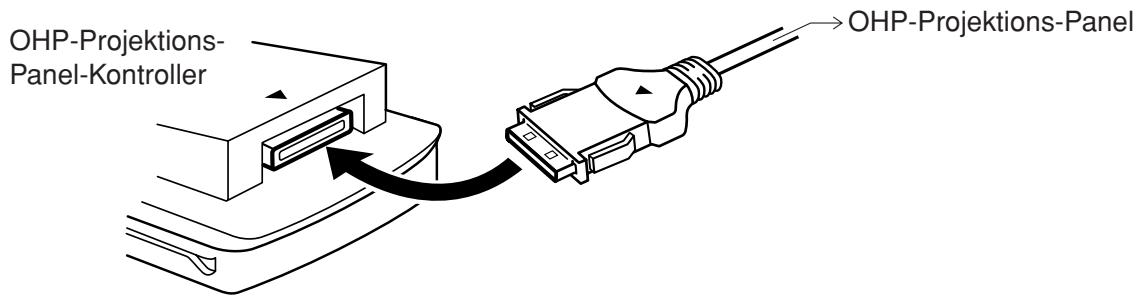

1. Steuerung des OHP-Projektions-Panels

(1) Legen Sie das OHP-Projektions-Panel auf die Bühne des Overhead-Projektors. (2) Damit das OHP-Projektions-Panel nicht herunterfällt, befestigen Sie das Kabel am OverheadProjektor mit dem Halteband. (3) Drücken Sie @ o auf dem OHP-Projektions-Panel-Kontroller zum Einschalten des Gerätes. (4) Schliessen Sie den Kabelstecker des OHP-Projektions-Panels am Steckanschluss des OHPProjektions-Panel-Kontrollers an. richtig ausgerichtet ist. Überprüfen Sie, dass die Seite des Kabelsteckers mit dem Symbol

• Stellen Sie sicher, dass das Kabel durch leichtes Ziehen am Stecker nicht abgetrennt werden kann. OHP-ProjektionsPanel-Kontroller OHP-Projektions-Panel Vorsicht: Den Stecker nicht umgekehrt einstecken. Durch Anwendung von Gewalt beim Einstecken kann der Stecker und der OHP-Projektions-Panel-Kontroller beschädigt werden. (5) Drücken Sie O auf dem Kontroller zum Einschalten des Gerätes. Dann drücken Sie die Taste SCREEN RESET auf dem OHP-Projektions-Panel. (6) Schalten Sie den Overhead-Projektor ein. (7) Bei Bedarf den Kontrast des OHP-Projektions-Panels unter Verwendung des Kontrastreglers einstellen. Schieben Sie den Kontrastregler zur Verringerung des Kontrastes nach links und zur Erhöhung des Kontrastes nach rechts. Richten Sie die Position des OHP-Projektions-Panels aus, damit das gesamte Bild auf der Bildwand wiedergegeben wird. CONTRAST

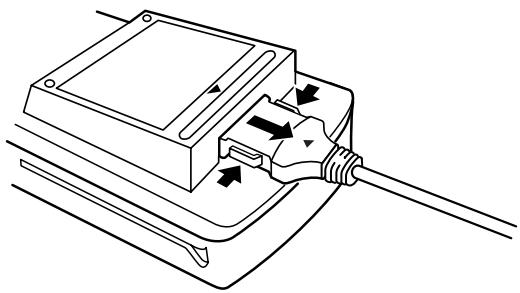

2. Entfernen des OHP-Projektions-Panels und des

OHP-Projektions-Panel-Kontrollers (1) Drücken Sie @ o auf dem OHP-Projektions-Panel-Kontroller zum Ausschalten des Gerätes. (2) Trennen Sie den Kabelstecker vom Kontroller ab. Den Stecker gerade abziehen, während die Tasten auf beiden Seiten zum Abtrennen des Steckers vom Kontroller gedrückt werden. Das OHP-Projektions-Panel wird automatisch ausgeschaltet. (3) Entfernen Sie das Kabelband vom Ständer des Overhead-Projektors.

3. Eigenständige Verwendung des OHPProjektions-Panel-Kontrollers

Der OHP-Projektions-Panel-Kontroller kann eigenständig als normaler wissenschaftlicher GrafikRechner verwendet werden. Siehe die Bedienungsanleitung des EL-9900 zur Verwendung des Gerätes als wissenschaftlicher Grafik-Rechner.

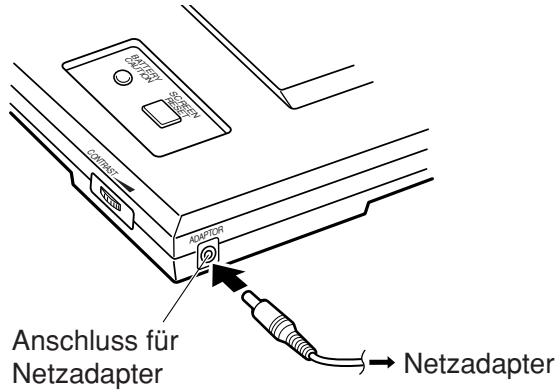

1. Hinweise zum Netzadapter

Der Netzadapter EA-63A (mitgeliefert für Geräte in die USA und Kanada) oder EA-28A (Sonderzubehör für andere Länder) kann zusammen mit dem OHP-Projektions-Panel verwendet werden.

• Schliessen Sie den Netzadapter nach dem Ausschalten des Kontrollers an. (Schliessen Sie den Stecker am Steckanschluss auf der rechten Seite des OHP-ProjektionsPanels an.) ER N TT TIO BAAU

PTO ADA Anschluss für Netzadapter Netzadapter Vorsichtsmassnahmen bei der Verwendung des Netzadapters Wenn die folgenden Vorsichtsmassnahmen nicht beachtet werden, kann Feuer oder elektrischer Schlag die Folge sein.

• Verwenden Sie nur den Netzadapter EA-63A/28A. Die Verwendung eines anderen Adapters kann Beschädigungen des Gerätes zur Folge haben.
• Verwenden Sie den Netzadapter EA-63A/28A nicht für andere Geräte. Das andere Gerät kann dadurch beschädigt und unbrauchbar werden.
• Verwenden Sie keine Stromspannung, die über den angezeigten Stromspannungsbereich hinaus geht.
• Schalten Sie den OHP-Projektions-Panel-Kontroller vor dem Abtrennen des Netzadapters vom Steckanschluss des Adapters aus.
• Wenn der Adapter nicht verwendet wird, sollte er aus Sicherheitsgründen von der Steckdose und vom Steckanschluss des Adapters abgetrennt werden.
• Das Gerät nicht modifizieren, zerlegen oder reparieren.
• Den Netzadapter nicht mit nassen Händen anschliessen oder abtrennen.
• Verwenden Sie den Netzadapter nicht unter den folgenden Bedingungen. Wenn eine der folgenden Situationen auftritt, trennen Sie den Netzadapter sofort von der Steckdose und vom Steckanschluss des Adapters ab. – Wenn der Adapter beschädigt ist. – Wenn aus dem Adapter Rauch austritt oder das Gerät einen unnatürlichen Geruch abgibt. – Wenn das Gerät unnatürliche Geräusche abgibt.
• Der Stecker des Netzadapters muss in die vorhandene Steckdose passen.
• Verwenden Sie den Netzadapter nur in Gebäuden.
• Lagern Sie den Netzadapter nicht an sehr staubigen Orten.
• Stellen Sie keine schweren Gegenstände auf den Netzadapter (oder das Kabel des Adapters) und lagern Sie den Adapter nicht an Orten, von denen er herunterfallen kann.

OVERHEAD-PROJEKTOR-SYSTEM OHP-Projektions-Panel-Kontroller: EL-99T OHP-Projektions-Panel-Kontroller Stromversorgung Hauptbetrieb: Speichersicherung: 6V … (DC): (AAA) Trockenzellenbatterie × 4 3V … (DC): Lithium-Batterie (CR2032) × 1 Betriebszeit Betriebsbatterien: ca. 150 Stunden (bei 20°C), wenn jede Stunde 5 Minuten fortlaufender Betrieb und 55 Minuten Anzeige berechnet werden)

• Speichersicherungs-Batterie: ca. 5 Jahre (wenn die Betriebsbatterien sofort nach Verbrauch ausgewechselt werden)
• Wegen der Batterietypen und der Verwendungsart können Unterschiede auftreten. Nennaufnahme 0,23 W Automatische Ausschaltung ca. 10 Minuten Betriebstemperatur 0°C bis 30°C Äussere Abmessungen 86 mm (B) × 183 mm (T) × 39 mm (H) (ohne Schutzabdeckung) Gewicht ca. 265 g (einschliesslich Batterien und ohne Schutzabdeckung) OHP-Projektions-Panel: Display 132 × 64 Punktmatrix-LCD-Anzeige Stromversorgung 6 V … (DC): (AA) Trockenzellenbatterie × 4 Örtliche Stromspannung: mit Netzadapter EA-63A/28A Betriebszeit ca. 80 Stunden (bei 20°C, wenn jede Stunde 5 Minuten fortlaufender Betrieb und 55 Minuten Anzeige berechnet werden)Wegen der Batterietypen und Verwendungsart können Unterschiede auftreten. Nennaufnahme 0,2 W Betriebstemperatur 0°C bis 30°C Äussere Abmessungen 297 mm (B) × 210 mm (T) × 28 mm (H) (ohne Kabel) Kabellänge ca. 2,8 m Gewicht ca. 860 g (einschliesslich Kabel und Batterien) Zubehör: Vier AA- und vier AAA-Trockenzellenbatterien, eine Lithium-Batterie (im OHPProjektions-Panel-Kontroller eingesetzt), Kommunikationskabel, Tragetasche, Bedienungsanleitung, Netzadapter EA-63A (mitgeliefert für Geräte in den U.S.A. und Kanada, Sonderzubehör Netzadapter EA-28A für andere Gebiete)

3. Vorgehen beim Auftreten von Fehlfunktionen

Wenn dieses Gerät starken elektrischen Feldern oder Stössen ausgesetzt ist, können in seltenen Fällen Fehlfunktionen auftreten, bei denen alle Tasten einschliesslich der Taste O nicht mehr funktionieren. Stellen Sie in einem derartigen Fall das Gerät wie im folgenden beschrieben zurück. Zurückstellen des Gerätes Der OHP-Projektions-Panel-Kontroller sollte nur in den folgenden Fällen zurückgestellt werden.

• Wenn Fehlfunktionen auftreten und keine Taste mehr anspricht.

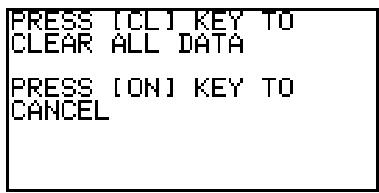

• Zum Löschen aller Speicherinhalte. (1) Die Ratsche zum Öffnen der Batteriefachabdeckung auf der Rückseite des OHP-ProjektionsPanels herunterziehen. (2) Die Batteriefachabdeckung wieder anbringen, bis die Ratsche wieder einrastet. (3) Drücken Sie O. Das Fenster zur Bestätigung wird angezeigt. (4) Zum Zurückstellen bei Erhaltung der Speicherinhalte: Drücken Sie O. Die Anzeige geht auf die erste Anzeige zurück. Zurückstellen mit Löscher aller Speicherinhalte: Drücken Sie C. Alle Speicherinhalte werden gelöscht und folgende Meldung wird angezeigt. Drücken Sie eine beliebige Taste zum Zurückgehen auf das Fenster für Berechnungen. Hinweis:
• Wenn das obige Fenster zur Bestätigung nicht angezeigt wird, entfernen Sie die Batteriefachabdeckung und drücken Sie den RESET (Rückstellschalter) mit der Spitze eines Kugelschreibers oder eines ähnlichen Gegenstandes ein. Verwenden Sie NICHT die Spitze eines Bleistiftes oder eines mechanischen Bleistiftes. Eine gebrochene Mine kann Beschädigungen des Schaltmechanismus verursachen.
• Wenn das OHP-Projektions-Panel nicht wiedergegeben wird, drücken Sie die SCREEN RESET-Taste auf dem Panel.
