TV-IP301W - Sicherheitskamera TRENDNET - Kostenlose Bedienungsanleitung

Produkttyp	Überwachungskamera
Marke	TRENDnet
Modell	TV-IP301W
Konnektivität	Kabellos (IEEE 802.11b/g) und Ethernet (RJ-45)
Bildsensor	CMOS
Maximale Auflösung	640 x 480 Pixel
Objektiv	Manueller Fokus (drehbares Objektiv)
Drahtlossicherheit	WEP, WPA
Unterstützte Protokolle	TCP/IP, DHCP, HTTP
Verwaltung	Webbrowser mit ActiveX
Stromversorgung	5 V Gleichstrom, 2 A (Adapter enthalten)
Stromverbrauch	10 W (max.)
Maße (ca.)	120 x 60 x 60 mm
Gewicht (ca.)	200 g
Betriebstemperatur	0 °C bis 40 °C
Zertifizierungen	FCC, CE
LED-Anzeigen	Betrieb, Link (blinkt grün, wenn verbunden)
Lieferumfang	Kamera, Netzadapter, Ethernet-Kabel, Kurzanleitung
Technischer Support (USA/Kanada)	1-866-845-3673 (gebührenfrei, 24/7)
Technischer Support (Europa)	+00800 60 76 76 6 (gebührenfrei)

Häufig gestellte Fragen - TV-IP301W TRENDNET

Wie konfiguriere ich die TCP/IP-Einstellungen auf meinem Computer?

Gehen Sie zur Systemsteuerung und doppelklicken Sie auf das Netzwerkverbindungen-Symbol, klicken Sie dann mit der rechten Maustaste auf das LAN-Verbindung-Symbol und klicken Sie auf Eigenschaften. Klicken Sie auf Internetprotokoll (TCP/IP) und dann auf Eigenschaften. Klicken Sie dann auf 'Folgende IP-Adresse verwenden' und weisen Sie eine IP-Adresse im Subnetz 192.168.1.x zu.

Das Bild ist unscharf. Wie kann ich das beheben?

Sie können den Fokus der Internetkamera durch Drehen des Objektivs anpassen.

Wenn ich auf Live Show Active X klicke, wird das Bild nicht geladen?

Stellen Sie zunächst sicher, dass Sie einen Browser verwenden, der Active X unterstützt. Stellen Sie zweitens sicher, dass Active X installiert ist.

Wie verbinde ich die TV-IP301W mit meinem drahtlosen Router oder Access Point?

Stellen Sie sicher, dass Sie die Kamera mit derselben SSID, demselben Verschlüsselungsmodus und demselben Schlüssel (falls aktiviert) konfigurieren. Befolgen Sie die Anweisungen im Handbuch, um die Kamera mit der SSID und dem Verschlüsselungsschlüssel zu konfigurieren.

Nachdem ich die TV-IP301W erfolgreich an meine drahtlosen Netzwerkeinstellungen angepasst habe, kann ich keine Verbindung zur Kamera herstellen.

Überprüfen Sie zunächst, ob die drahtlosen Einstellungen mit Ihrem drahtlosen Netzwerk übereinstimmen. Überprüfen Sie zweitens im drahtlosen Abschnitt der Browserkonfiguration, ob die Option Drahtlose Kommunikation deaktivieren nicht aktiviert ist. Stellen Sie drittens sicher, dass Sie das Ethernet-Kabel von der Kamera trennen und dass die LINK-LED grün blinkt.

Wie kann ich den technischen Support von TRENDnet kontaktieren?

In den USA und Kanada rufen Sie gebührenfrei 1-866-845-3673 (24/7) an. In Europa (Deutschland, Frankreich, Italien, Spanien, Schweiz, Großbritannien) rufen Sie gebührenfrei +00800 60 76 76 6 an. Weltweit rufen Sie +(31) (0) 20 504 05 35 an.

Wie registriere ich meine Produktgarantie?

Bitte nehmen Sie sich einen Moment Zeit, um Ihr Produkt online zu registrieren, indem Sie die Website von TRENDnet unter http://www.trendnet.com besuchen.

Welche Zertifizierungen erfüllt die TV-IP301W?

Das Gerät wurde getestet und entspricht den FCC- und CE-Bestimmungen. Der Betrieb unterliegt den Bedingungen, dass das Gerät keine schädlichen Störungen verursacht und jede Störung akzeptiert.

Wie sollte ich die Kamera am Ende ihrer Lebensdauer entsorgen?

Elektro- und Elektronik-Altgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie, wo entsprechende Einrichtungen vorhanden sind. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Händler nach Recyclingmöglichkeiten.

Was sollte ich überprüfen, wenn die Kamera nicht im Netzwerk gefunden wird?

Überprüfen Sie, ob das Ethernet-Kabel ordnungsgemäß angeschlossen ist und die LINK-LED grün blinkt. Wenn Sie drahtlos verwenden, stellen Sie sicher, dass die SSID und die Verschlüsselungseinstellungen mit Ihrem Netzwerk übereinstimmen. Überprüfen Sie auch, ob die IP-Adresse der Kamera im selben Subnetz wie Ihr Computer liegt.

BEDIENUNGSANLEITUNG TV-IP301W TRENDNET

1. Bevor Sie anfangen 1
2. Installation der Hardware 2
3. Konfiguration der Internetkamera 3

Troubleshooting 5

1. Bevor Sie anfangen

• TV-IP301/TV-IP301W
  • Anleitung zur Schnellinstallation
• Metallständer
• Programm-CD
• Stromadapter
  • 1 abnehmbare 2dBi-Antenne (TV-IP301W)

Systemanforderungen

• 10/100 Mbit/s Ethernet
• Prozessor: Intel Pentium 1GHz oder schneller
• Speicher: 256 MB oder mehr
• VGA-Auflösung: 800 x 600 oder höher
• Web Browser: Internet Explorer 5.0 oder höher

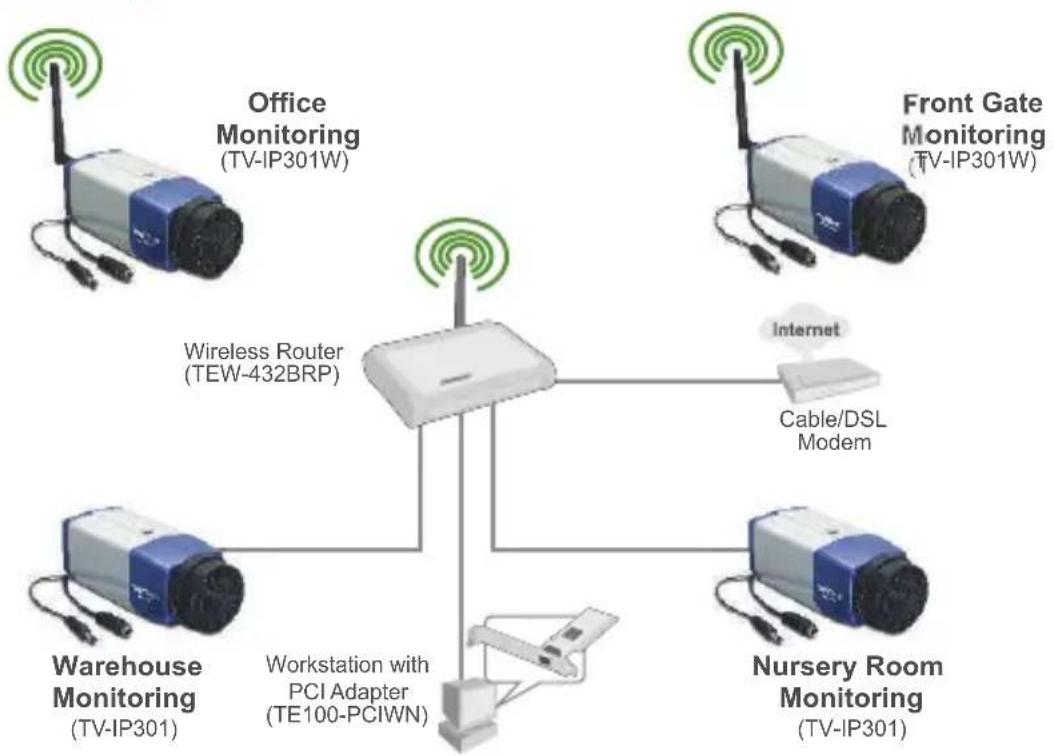

Anwendung

2. Installation der Hardware

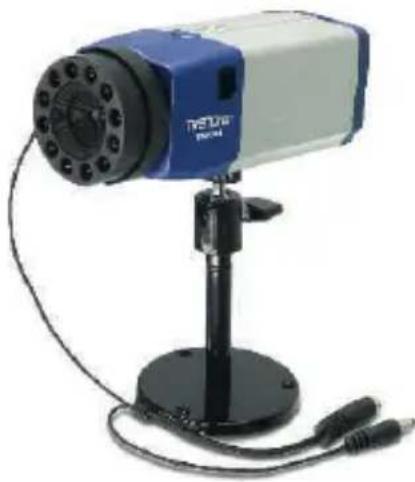

1. Befestigen Sie die Internetkamera am Metallständer.

1. Bringen Sie die Antenne an (TV-IP301W).

1. Verbinden Sie den Ethernet-Port der Internetkamera über ein RJ-45 Netzwerkkabel mit einem Switch/Router.

1. Verbinden Sie das Netzteil mit der Internetkamera und stecken Sie es in eine Steckdose.

3. Konfiguration der Internetkamera

Hinweis: Es ist zu empfehlen, die Internet-Kamera von einem verdrahteten Computer aus zu konfigurieren. Bevor Sie die Internet-Kamera konfigurieren können, müssen Sie dem Netzwerkadapter Ihres Computers eine statische IP-Adresse im Subnetz 192.168.1.x zuweisen. Die standardmäßige IP-Adresse der Internet-Kamera lautet 192.168.1.30. Achten Sie also darauf, dass keine anderen Netzwerkgeräte mit dieser IP-Adresse versehen sind. (Im Abschnitt Problembehandlung finden Sie weitere Angaben zur Konfiguration der TCP/IP-Einstellungen Ihres PCs.)

1. Öffnen Sie Ihren Webbrowser, geben Sie in die Adressleiste http://192.168.1.30 ein und drücken Sie auf die Eingabetaste (Enter).

1. Geben Sie User name (Benutzername) und Password (Kennwort) ein und klicken Sie auf OK. User name: admin Password: admin

1. Klicken Sie auf System und dann auf Network (Netzwerk). Konfigurieren Sie die Netzwerkeinstellungen so, dass die Subnetze übereinstimmen. Klicken Sie anschließend auf Save (Speichern).

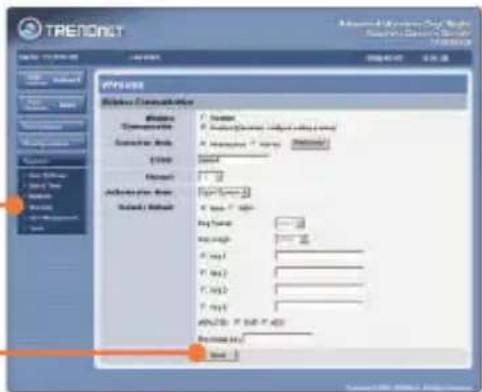

1. Klicken Sie auf System und dann auf Wireless (Drahtlos). Konfigurieren Sie die Einstellungen der drahtlosen Verbindung entsprechend Ihren Netzwerkeinstellungen und klicken Sie dann auf Save (Speichern). (nur TV-IP301W)

Hinweis: Die TV-IP301W funktioniert nur dann drahtlos, wenn Sie das Ethernet-Kabel von der Kamera trennen.

1. Klicken Sie auf Live Show Active X.

Ihre Installation ist beendet!

Hinweis: Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen der TV-IP301/TV-IP301W finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden Dienstprogramm-CD oder auf der Website von Trendnet unter www.trendnet.com.

Troubleshooting
