Produkttyp	IP-Sicherheitskamera
Modell	TV-IP512P
Marke	TRENDnet
Auflösung	1,3 Megapixel (1280 x 1024)
Bildsensor	1/4 Zoll CMOS
Nachtsicht	Ja, bis zu 10 Meter Reichweite
Objektiv	Festbrennweite, 4 mm
Netzwerk	10/100 Ethernet, PoE (Power over Ethernet)
Videoformate	MJPEG, MPEG-4
Audio	Einwegaudio (Mikrofon integriert)
Bewegungserkennung	Ja, konfigurierbar
Event-Aufzeichnung	Auf SD-Karte, FTP, E-Mail
Fernzugriff	Über Webbrowser oder TRENDnetView App
Schutzart	IP30 (Innenbereich)
Stromversorgung	PoE IEEE 802.3af oder 5V DC 2A (Netzteil optional)
Leistungsaufnahme	max. 6 Watt
Abmessungen (B x H x T)	ca. 60 x 110 x 45 mm
Gewicht	ca. 150 g
Betriebstemperatur	0°C bis 40°C
Luftfeuchtigkeit	10% bis 90% (nicht kondensierend)
Zertifizierungen	CE, FCC
Lieferumfang	Kamera, Kurzanleitung, Montageset
Garantie	3 Jahre

Häufig gestellte Fragen - TV-IP512P TRENDNET

Wie kann ich die Kamera TV-IP512P mit dem Netzwerk verbinden?

Kann ich die Kamera über WLAN betreiben?

Welche Auflösung bietet die Kamera?

Wie kann ich auf die Kamera von unterwegs zugreifen?

Wie richte ich die Bewegungserkennung ein?

Kann ich eine SD-Karte in die Kamera einsetzen?

Die Kamera hat kein Bild – was tun?

Wie setze ich die Kamera auf Werkseinstellungen zurück?

Welches Netzteil benötige ich, wenn ich kein PoE nutze?

Wie reinige ich die Kamera?

BEDIENUNGSANLEITUNG TV-IP512P TRENDNET

Anleitung zur Schnellinstallation

Table of Contents

Deutsch 1

1. Bevor Sie anfangen 1
2. Installation der Hardware und Konfiguration
3. PoE-Installation (Stromversorgung über Ethernet)

Troubleshooting 9

• TV-IP512P
- Programm-CD
• Mehrsprachige Installationsanleitung
• RJ-45-Kabel
• Montagesatz
- Netzteil (12V, 1.5A)

Systemanforderungen

• 10/100Mbps Ethernet-Adapter
• CD-ROM-Laufwerk
• Prozessor: 2GHz oder schneller
- Speicher: 256MB RAM oder mehr / 512MB RAM oder mehr (Windows Vista)
- Windows 7 (20064-bits) / Vista(32/64-bits) / XP(32/64-bits) /
• VGA-Auflösung: 800 x 600 oder höhe
• Web Brower: Internet Explorer (oder höher)
- Router
• An available DHCP Server – routers usually have a built-in DHCP server.
• PoE-Switch (Stromversorgung über Ethernet) (z.B. TPE-S88) (optional)
- Injector (z.B. TPE-101I) (Optional)

Hinweis: Der TV-IP512P unterstützt nur PoE-Geräte (Stromversorgung über Ethernet), die dem Standard IEEE 802.3af entsprechen.

2. Installation der Hardware und Konfiguration

Hinweis:

1. Es ist zu empfehlen, die IP-Kamera von einem verdrahteten Computer aus zu konfigurieren.

2. Wenn Sie IPViewPro 2.0 verwenden möchten, installieren Sie die Software bitte, indem Sie im Autorun-Fenster auf IPView Pro 2.0 installieren klicken. Weitere Informationen finden Sie in der Bedienungsanleitung auf der CD.

3. Legen Sie die Dienstprogramm-CD in das CD-ROM-Laufwerk Ihres Computers ein

4. Klicken Sie auf Run autorun.exe (nur Windows 7/Vista)

5. Klicken Sie auf Setup Winzard (Installationsassistent).

6. Folgen Sie den Anweisungen des Installationsassistenten und klicken Sie dann auf Next.

1. Klicken Sie auf Close.

1. Doppelklicken Sie auf Ihrem Desktop auf das Symbol Setup Wizard (Installationsassistent).

SetupWizard

1. Verbinden Sie den Ethernet-Port der IP-Kamera über ein RJ-45-Netzwerkkabel mit einem Switch/Router.

2. Verbinden Sie das Netzteil mit dem Internet-Kameraserver und stecken Sie es in eine Steckdose.

3. Klicken Sie auf Next (Weiter).

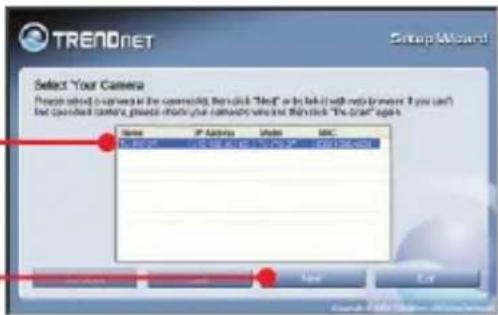

1. Wählen Sie die gewünschte IP-Kamera aus und klicken Sie auf Next (Weiter).

1. Geben Sie Ihren Benutzernamen und Ihr Kennwort ein. Klicken Sie dann auf Next (Weiter). Standardeinstellung:
   Admin-ID: admin
   Kennwort: admin

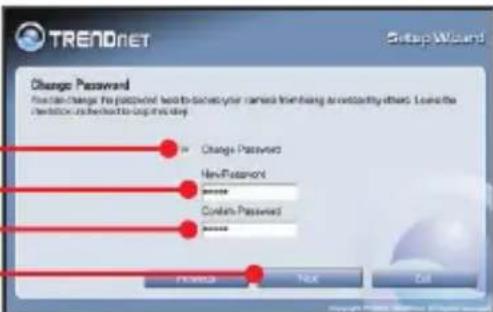

1. Wenn Sie das Administrator-Kennwort ändern möchten, klicken Sie auf Change Password (Kennwort ändern). Geben Sie zweimal das neue Kennwort ein und klicken Sie dann auf Next (Weiter).

1. Markieren Sie DHCP und klicken Sie dann auf Next (Weiter).

1. Legen Sie Camera Name (Kameraname), Camera Time (Kamerazeit) und Camera Date (Kameradatum) fest und klicken Sie dann auf Next (Weiter).

1. Klicken Sie dann auf Next (Weiter).

1. Warten Sie bitte, bis die neuen Kameraeinstellungen gespeichert sind.

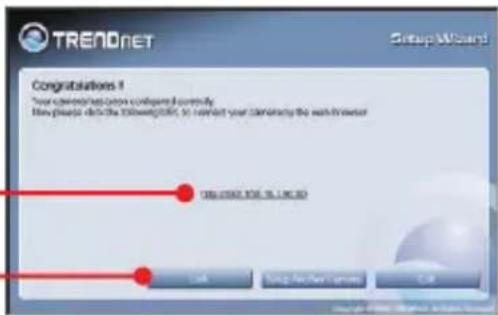

1. Klicken Sie auf die folgende URL oder auf Link (Verknüpfen), um die Browserkonfiguration zu öffnen.

1. Klicken Sie mit der rechten Maustaste auf den gelben Balken und markieren Sie Install ActiveX Control (ActiveX-Steuerelement installieren).

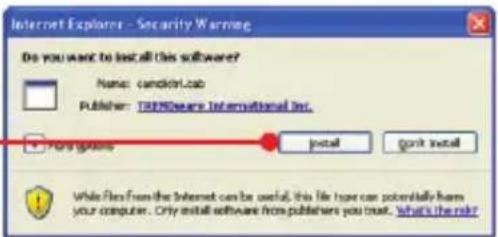

1. Klicken Sie auf Install (Installieren).

1. Klicken Sie mit der rechten Maustaste auf den gelben Balken und markieren Sie Install ActiveX Control (ActiveX Steuerelement installieren).

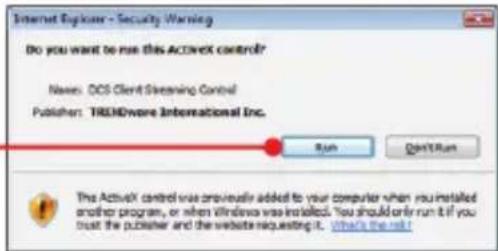

1. Klicken Sie auf Run.
2. Jetzt werden die Live-Videobilder angezeigt.
3. Steuern Sie die Kamera mit Hilfe der Befehlssymbole.

Ihre Installation ist beendet!

Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen der TV-IP512P finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden Dienstprogramm-CD oder auf der Website von TRENDnet unter www.trendnet.com.

Registrieren Sie Ihr Produkt

Nehmen Sie sich bitte einen Moment Zeit und registrieren Sie Ihr Produkt online, so dass Sie unsere umfassenden Support- und Kundendienstleistungen in Anspruch nehmen können: www.trendnet.com/register Vielen Dank für den Kauf eines TRENDnet-Produkts.

3. PoE-Installation (Stromversorgung über Ethernet)

Nutzung des TV-IP512P mit einem PoE-Switch

1. Verbinden Sie den PoE-Switch (z.B. TPE-80WS) über ein RJ-45-Kabel mit dem LAN-Anschluss des Internet-Kameraservers.

1. Kontrollieren Sie, dass die LEDs leuchten. Lesen Sie bitte auch Schritt 4 unter „Installation der Hardware“.

Nutzung des TV-IP512P mit einem Injector (TPE-111GI)

1. Verbinden Sie das Stromkabel mit dem Injector und stecken Sie es in eine Steckdose.

1. Verbinden Sie den DATA IN-Port des TPE-111GI über ein Kat.5e/6-Kabel mit einem Umschalter.

1. Verbinden Sie den DATA OUT-Port des TPE-111GI über ein Kat.5e/6-Kabel mit dem TV-IP512P.
