Produkttyp	Netzwerk-IP-Kamera (drahtlos)
Marke	TRENDnet
Modell	TV-IP201W
Abmessungen (ca.)	100 x 75 x 75 mm
Gewicht (ca.)	200 g
Stromversorgung	Netzteil 5V DC (im Lieferumfang)
Netzwerkschnittstelle	10/100 Mbit/s Ethernet (RJ-45), WLAN 802.11b/g
Kameraauflösung	VGA (640x480)
Objektiv	Festbrennweite, nicht spezifiziert
Bildrate	Bis zu 30 fps (Schätzung)
Bewegungserkennung	Ja (nicht explizit genannt, aber üblich)
Fernzugriff	Über Webbrowser (Internet Explorer, Netscape Navigator)
Befestigung	Metallständer im Lieferumfang
Lieferumfang	Kamera, Antenne (nur TV-IP201W), Ständer, Netzteil, CD mit Anleitung, Schnellinstallationsanleitung
Systemanforderungen	Intel Celeron 1,1 GHz, 512 MB RAM, IE 5.0+ oder Netscape 6.0+, Bildschirmauflösung 800x600
Sicherheit	Passwortschutz, WEP-Verschlüsselung (WLAN)
Betriebstemperatur (ca.)	0°C bis 40°C
Lagerungstemperatur (ca.)	-20°C bis 60°C
Reinigung	Mit einem trockenen Tuch abwischen; keine aggressiven Reiniger verwenden
Reparatur/Ersatzteile	Keine vom Benutzer austauschbaren Teile; bei Defekt Gerät ersetzen

Häufig gestellte Fragen - TV-IP201W TRENDNET

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Kamera für etwa 10 Sekunden gedrückt, während die Kamera eingeschaltet ist. Die Kamera startet neu und die Werkseinstellungen werden wiederhergestellt (IP: 192.168.0.30, Benutzername/Passwort: admin/admin).

Wie ändere ich die IP-Adresse der Kamera?

Öffnen Sie Ihren Webbrowser und geben Sie die aktuelle IP-Adresse der Kamera ein (Standard: 192.168.0.30). Melden Sie sich mit admin/admin an. Klicken Sie auf 'Network' und ändern Sie die IP-Adresse entsprechend Ihrem Netzwerksegment (z.B. 192.168.1.207). Klicken Sie auf 'Save' und die Kamera startet neu.

Wie verbinde ich die Kamera mit meinem WLAN?

Stellen Sie zunächst eine Kabelverbindung zur Kamera her. Rufen Sie die Konfigurationsseite auf, gehen Sie zu 'Network' > 'Wireless Interface'. Geben Sie die ESSID Ihres WLANs ein und aktivieren Sie ggf. die WEP-Verschlüsselung mit dem richtigen Schlüssel. Klicken Sie auf 'Save' und entfernen Sie dann das Netzwerkkabel. Die Kamera verbindet sich nun drahtlos.

Wie greife ich von außerhalb meines Netzwerks auf die Kamera zu?

Sie müssen in Ihrem Router eine Portweiterleitung für die IP-Adresse der Kamera einrichten. Standardmäßig verwendet die Kamera den HTTP-Port 80. Leiten Sie diesen Port auf die interne IP der Kamera weiter. Von außen können Sie dann über die öffentliche IP-Adresse oder einen DynDNS-Namen auf die Kamera zugreifen.

Welche Browser werden für die Konfiguration unterstützt?

Die Kamera unterstützt Microsoft Internet Explorer ab Version 5.0 und Netscape Navigator ab Version 6.0. Für die beste Kompatibilität wird Internet Explorer empfohlen.

Was tun, wenn ich das Passwort vergessen habe?

Setzen Sie die Kamera auf die Werkseinstellungen zurück (siehe Frage 1). Das Standard-Passwort lautet 'admin'. Notieren Sie sich das neue Passwort nach der Änderung.

Warum kann ich keine Verbindung zur Kamera herstellen?

Überprüfen Sie, ob die Kamera im gleichen Netzwerksegment wie Ihr Computer ist. Stellen Sie sicher, dass die richtige IP-Adresse eingegeben wird. Bei WLAN prüfen Sie, ob die ESSID und der WEP-Schlüssel korrekt sind. Starten Sie die Kamera und den Router ggf. neu.

Wie aktualisiere ich die Firmware der Kamera?

Laden Sie die neueste Firmware von der TRENDnet-Website herunter. Rufen Sie die Konfigurationsseite der Kamera auf, gehen Sie zu 'System Administration' und wählen Sie 'Firmware Upgrade'. Wählen Sie die Datei aus und klicken Sie auf 'Upgrade'. Trennen Sie die Kamera während des Vorgangs nicht vom Strom.

Kann ich die Kamera auch ohne Kabel betreiben?

Ja, das Modell TV-IP201W unterstützt WLAN. Sie können die Kamera nach der drahtlosen Konfiguration ohne Netzwerkkabel betreiben. Für die Ersteinrichtung ist jedoch eine Kabelverbindung erforderlich.

Was bedeuten die LEDs an der Kamera?

Die grüne LED zeigt Stromversorgung an. Die gelbe LED blinkt bei Netzwerkaktivität. Bei WLAN-Verbindung leuchtet die WLAN-LED stetig. Ein detailliertes Schema finden Sie in der Bedienungsanleitung auf der CD.

BEDIENUNGSANLEITUNG TV-IP201W TRENDNET

1. Bevor Sie anfangen 1
2. Verbindung 2
3. Konfiguration der Internetkamera 3
4. Drahtlose Nutzung der Internetkamera (nur bei TV-IP201W) 4

Troubleshooting 5

1. Bevor Sie anfangen

• TV-IP201/TV-IP201W
• Antenne (TV-IP201W)
• Metallständer
• Programm-CD
• Stromadapter
  • Anleitung zur Schnellinstallation

Systemanforderungen

• 10/100 Mbit/s Ethernet
• Prozessor: Intel Celeron 1,1 GHz oder schneller
• Speicher: 512 MB oder mehr
- Web Browser: Microsoft Internet Explorer 5.0 oder höher, Netscape Navigator 6.0 oder höher
• VGA-Auflösung: 800 x 600 oder höher

Anwendung

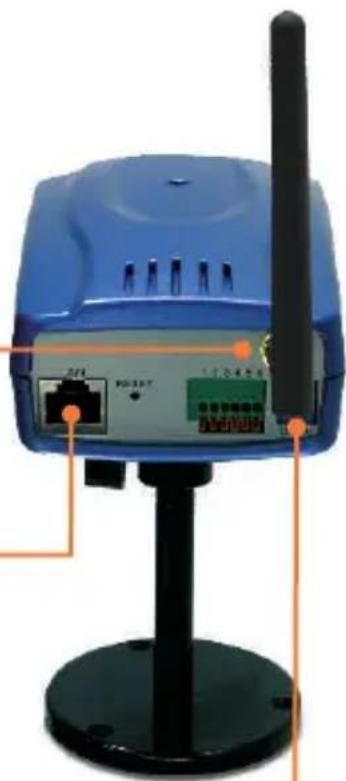

1. Befestigen Sie die Internetkamera am Metallständer.

1. Bringen Sie die Antenne an (TV-IP201W).

2. Verbinden Sie den LAN-Port der Internetkamera über ein RJ-45-Netzwerkkabel mit einem Switch/Router.

3. Verbinden Sie das Netzteil mit der Internetkamera und stecken Sie es in eine Steckdose.

3. Konfiguration der Internetkamera

Hinweis: Damit Sie die Internetkamera ansteuern und konfigurieren können, muss die Internetkamera zum gleichen Netzwerksegment gehören wie der Netzwerkadapter Ihres Computers.

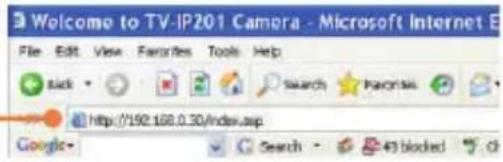

1. Öffnen Sie Ihren Webbrowser, geben Sie in die Adressleiste http://192.168.0.30 ein und drücken Sie auf die Eingabetaste (Enter).

1. Mit einem Klick auf System Administration gelangen Sie zur Konfigurationsseite.

1. Geben Sie User name (Benutzername) und Password (Kennwort) ein und klicken Sie auf OK. User name: admin Password: admin

1. Klicken Sie auf Network (Netzwerk) und verändern Sie die Netzwerkeinstellungen so, dass Sie Ihrem Netzwerksegment entsprechen (z.B. 192.168.1.207). Klicken Sie anschließend auf Save (Speichern).

Die TV-IP201 ist jetzt vollständig installiert.

4. Drahtlose Nutzung der Internetkamera (nur bei TV-IP201W)

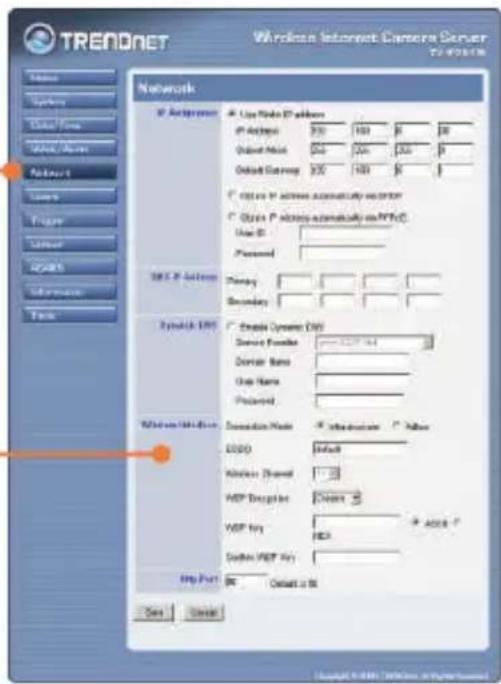

1. Klicken Sie auf Network (Netzwerk) und gehen Sie zum Abschnitt Wireless Interface (Drahtlose Schnittstelle).

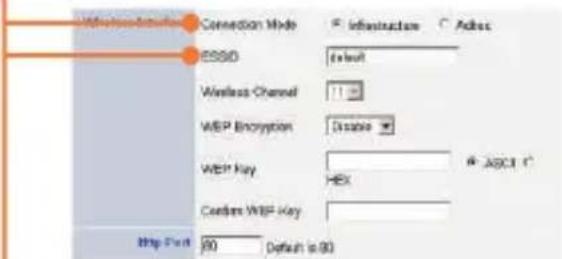

1. Geben Sie die zu Ihrem drahtlosen Access Point passende ESSID ein und klicken Sie auf Save (Speichern). (Geben Sie die WEP-Informationen ein bzw. aktivieren Sie sie, wenn Ihr drahtloses Netzwerk verschlüsselt ist.)

1. Entfernen Sie das RJ-45-Kabel von der Kamera.

Die TV-IP201W ist jetzt vollständig installiert.

Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen des TV-IP201/TV-IP201W finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden CD-ROM oder auf der Website von Trendnet unter http://www.trendnet.com.
