BEDIENUNGSANLEITUNG CMS-24 Camos

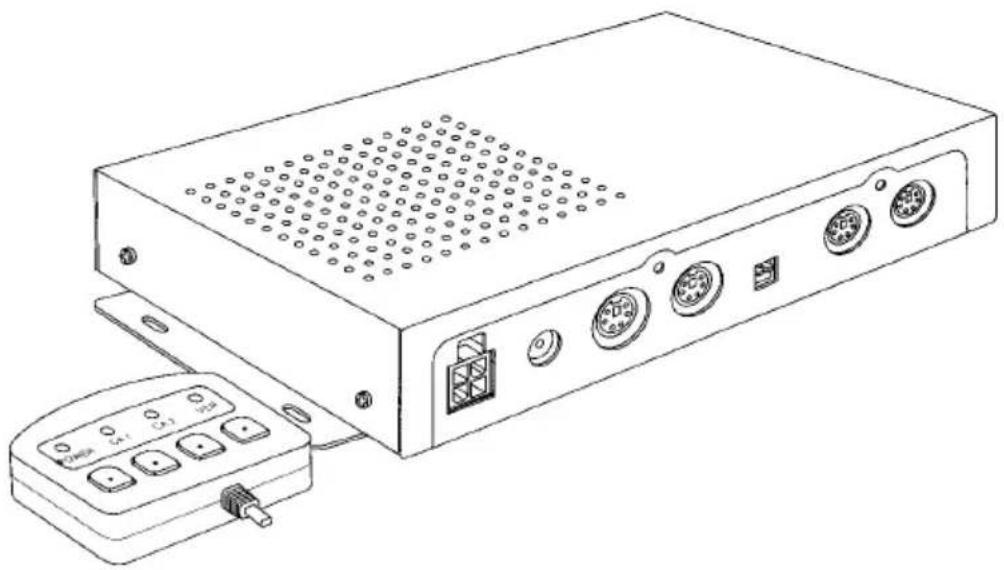

Anschluss/Schaltbox für den Einbau/Betrieb in Fahrzeugen

Vielen Dank dass Sie sich für dieses Produkt entschieden haben. Um die CMS-24 richtig anzuschließen und zu benutzen, lesen Sie bitte diese Anleitung sorgfältig durch.

1. Eigenschaften

• Spannungsversorgung 12-24 Volt Gleichspannung
  • Inclusive Kabelfernbedienung
  • 3 x A/V-Eingang (2x6pol-Mini-Din-Buchse, 1xChinch)
• 2 x A/V-Ausgang (1x6pol-Mini-Din-Buchse, 1xChinch)

2. Funktionen

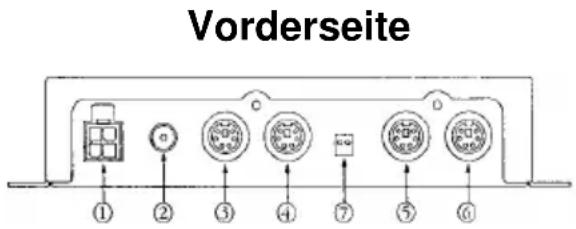

Vorderseite ① ② ③ ④ ⑦ ⑤ ⑥

1. Vorderseite

(1) Stromversorgungsbuchse

Stecken Sie hier den Stecker des Stromversorgungskabels ein, bis er einrastet. Um den Stecker zu lösen, drücken Sie die Verriegelung herunter und ziehen den Stecker heraus.

Verbinden Sie das weisse Kabel mit dem Pluspol (+), das schwarze mit dem Minuspol/Masse (-) der Stromversorgung.

Stand-By-Funktion

Verbinden Sie die grüne Stand-By-Leitung mit dem Pluspol (+12V bis +24V) des Rückfahrscheinwerfers. Bei Einlegen des Rückwärtsganges wird nun die ausgeschaltete CMS-24 automatisch eingeschaltet und, bei angeschlossener Kamera, ebenfalls automatisch die zuletzt angewählte Kamera 1 oder 2) aktiviert.

War zuletzt der Video-Eingang VCR angewählt, wird die Kamera aktiviert, die an Kameraeingang 1 angeschlossen ist.

Pin Nr.	Beschreibung
1 Weiß : + 12-24 Volt DC
2	Grün : + 12-24 Volt DC(Stand-By)
3 Schwarz : Masse

(2) DC-Buchse

Hier können Sie das Gerät auch über einen Kfz-Adapter mit Strom versorgen, wenn Sie das mitgelieferte DC-Kabel nicht benutzen möchten. (Zigarettenanzünderbuchse)

(3) CA 1 Schließen Sie hier Ihre Kamera an.
(4) CA 2 Schließen Sie hier eine zweite Kamera an.
(5) Monitorbuchse Zum Anschluss des Monitors
(6) Fernbedienungsbuchse Zum Anschluss der Fernbedienung

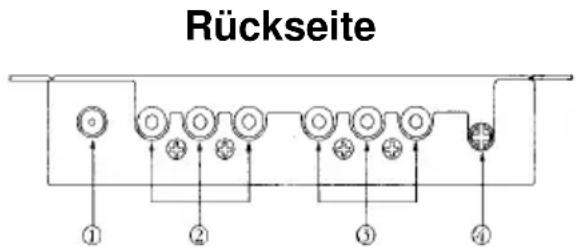

Kamera und Fernbedienungsbuchse

(7) Spiegelbild/Normalansicht C1 Kamera 1 (MIR=gespiegelt) C2 Kamera 2 (MIR=gespiegelt)

(1) Stromversorgungsausgang Zur Versorgung von externen Geräten (12 Volt / 1 Ampere)
(2) Audio/Video Eingang
(3) Audio/Video Ausgang
(4) Auto Time = Einstellung der Bildwechselgeschwindigkeit

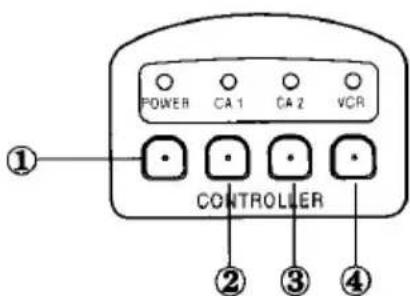

3. Fernbedienung

(1) Power / Ein/Aus Drücken Sie diesen Knopf um das Gerät ein- oder auszuschalten
(2) CA1 Anwahl von Kamera 1
(3) CA2 Anwahl von Kamera 2

Um die Bilder von Kamera 1 und Kamera 2 automatisch wechseln zu lassen, drücken Sie CA1 und CA2 gleichzeitig, bis die Leuchtdioden blinken. Die Umschaltzeit können Sie nun mit dem Auto-Time-Regler einstellen.

POWER CA 1 CA 2 VCR ① CONTROLLER ② ③ ④

(4) VCR

Zum Betrachten des Bildes von z.B. DVD, Satellitenreceiver usw. am Anschluss VCR IN.

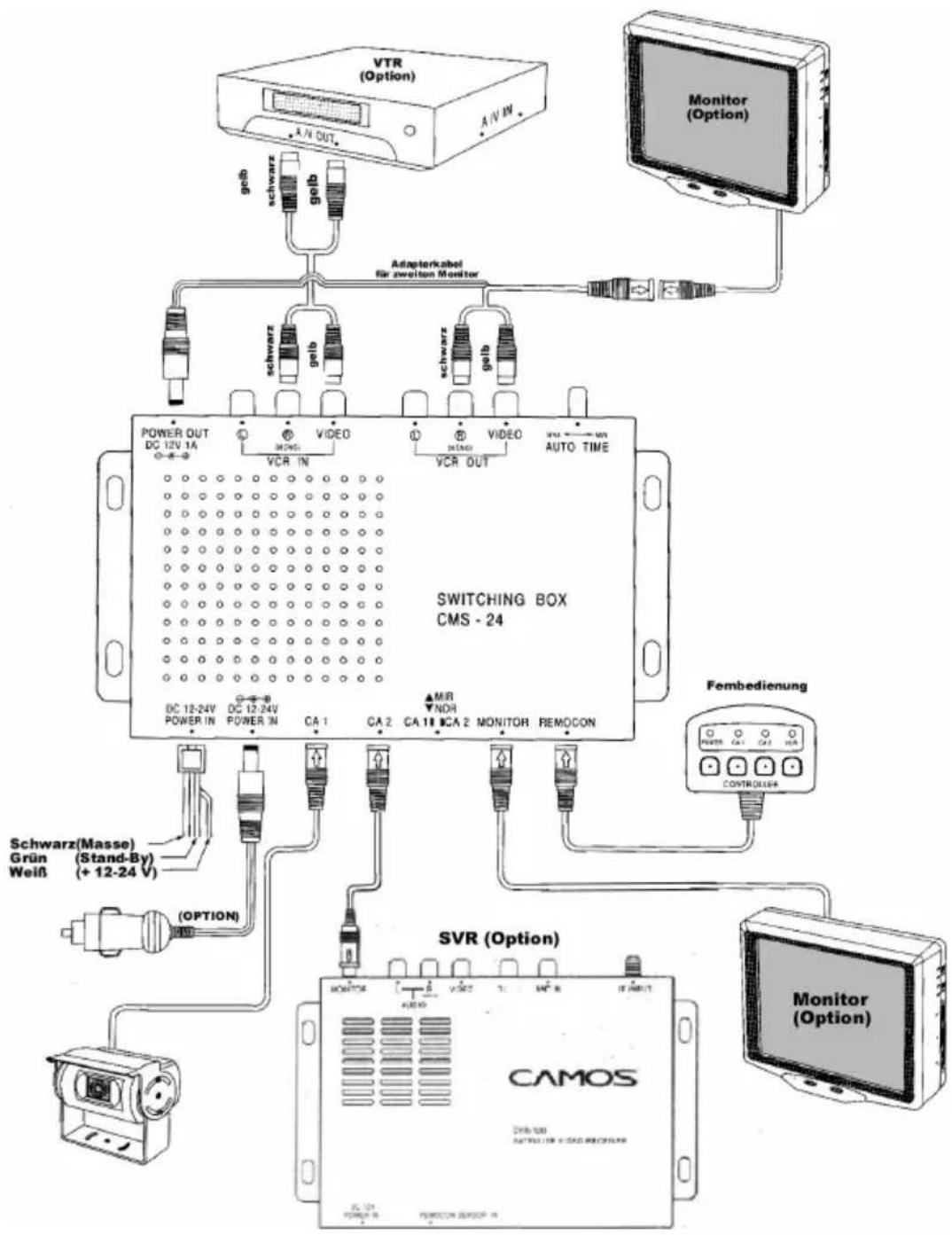

4. Anschlüsse

5. Einbau

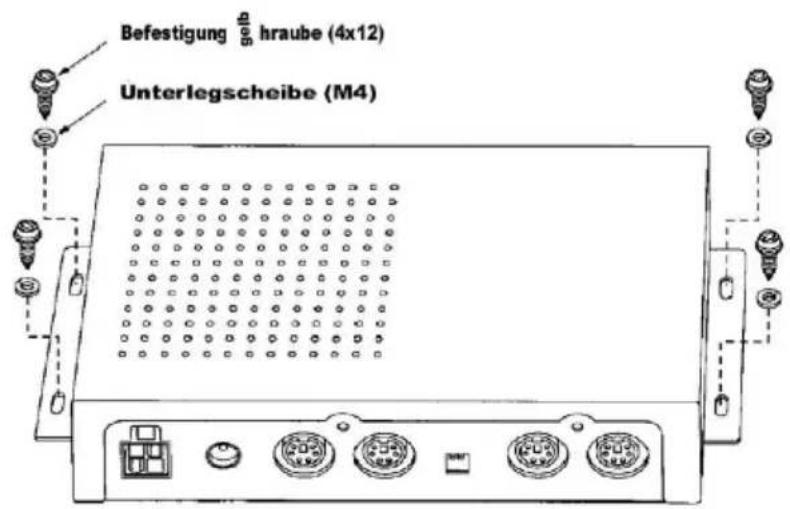

Befestigung 0/8 m hraube (4x12) Unterlegscheibe (M4)

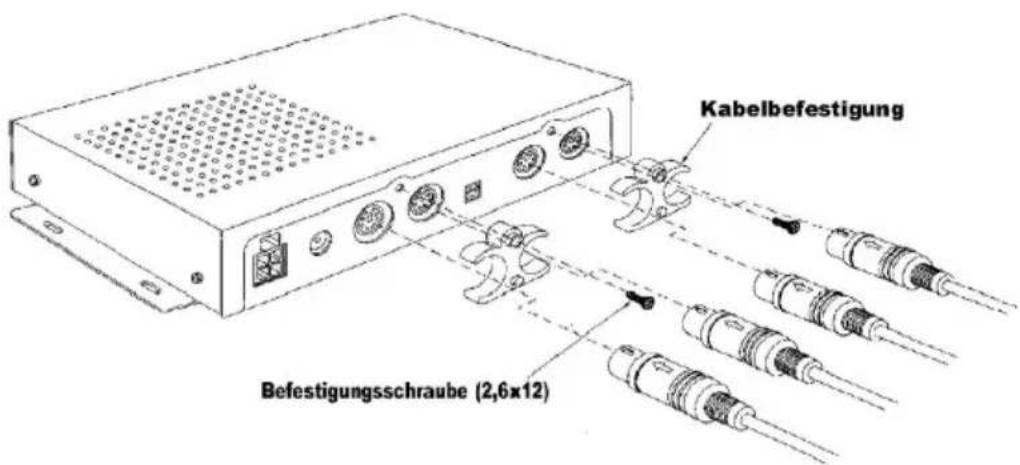

Kabelbefestigung Befestigungsschraube (2,6x12)

6. Sicherheitshinweise, Reinigung und Instandhaltung

Wichtig ! Unbedingt lesen !

Reinigung

• Trennen Sie das Gerät von der Stromversorgung oder schalten Sie das Gerät ab, bevor Sie das Gerät säubern.
• Reinigen Sie das Gerät mit einem trockenen Stofftuch. Benutzen Sie nur milde Haushaltsreiniger. Niemals mit starken Reinigungsmitteln (z.B. Benzin) säubern, da dieses das Gerät zerstören können.

Eindringen von Gegenständen oder Flüssigkeiten

- Führen Sie niemals Gegenstände in das Gerät ein. Sie könnten stromführende Teile treffen und einen Stromschlag bekommen. Das Gerät könnte einen Kurzschluss bekommen oder in Brand geraten. Gießen Sie niemals irgendwelche Flüssigkeiten über das Gerät.

Wartung/Service

• Versuchen Sie nicht, das Gerät selber zu warten. Öffnen Sie nicht die Abdeckung, entfernen Sie diese nicht. Sie könnten einen Stromschlag bekommen oder zu Schaden kommen. Überlassen Sie die Wartung qualifiziertem Personal.
• Bei Verwendung im gewerblichen Bereich sind die entsprechenden Norm- und Sicherheitsvorschriften zu beachten.
• Bei Störungen ist das Gerät sofort von der Stromversorgung zu trennen und erst nach erfolgter Reparatur bzw. Überprüfung wieder in Betrieb zu nehmen.
• Bei Nichtbeachtung dieser Hinweise können körperliche Schäden oder eine Zerstörung des Gerätes die Folge sein.

Die Nichtbeachtung dieser Hinweise kann den Verlust der Garantieanleistung nach sich ziehen.

7. Technische Daten / Lieferumfang

Stromversorgung 12-24 Volt Gleichspannung
Leistung 12 Watt max.
Videoeingang 1 Vpp	75 Ohm
Videoausgang 1 Vpp	75 Ohm
Spannungsausgang	12 Volt – 1 Ampere Gleichspannung
Betriebstemperatur	-15°C bis +60°C
Abmessungen 140(B)x30(H)x90(T) mm
Gewicht 380g
Lieferumfang	Anschluss/Schaltbox
	Fernbedienung
	Adapter für zweiten Monitor
	Monitorkabel (Mini-Din)
	DC-Anschlusskabel
	Befestigungsschrauben
	Kabelhalter
	Bedienungsanleitung

Änderungen der Spezifikationen und des Designs sind ohne Ankündigung möglich.

Das Gerät ist E-geprüft und vorgesehen für den Einbau/Betrieb in Fahrzeugen.
