BEDIENUNGSANLEITUNG BAC-20 Camos

BIOMETRISCHE FINGERABDRUCKERKENNUNG

BAC-20 / BAC-40

Sie haben ein hochwertiges elektronisches Produkt erworben. Gehen Sie bitte mit entsprechender Sorgfalt und Vorsicht vor.

Warnhinweise

Versuchen Sie niemals das Gerät zu öffnen. Schockgefahr!

Im Falle eines Defektes schalten Sie das System ab und kontaktieren Sie Ihren Fachhändler oder den Hersteller.

Dieses Gerät ist ausschließlich zum Betrieb an Niedervoltspannung 9 - 27 V vorgesehen!

Wenden Sie bei der Installation und im Betrieb keine Gewalt an. Wenn etwas nicht funktioniert, liegen die Ursachen meistens woanders.

Lassen Sie bei der Installation größtmögliche Vorsicht walten und beachten Sie die üblichen Sicherheitsbestimmungen.

Verwenden Sie zur Reinigung des Systems ausschließlich ein weiches Tuch. Flüssigkeiten jedweder Art sind zu vermeiden!

Benutzen Sie den Sensor ausschließlich mit den Fingern. Spitze Gegenstände und extremer Druck können die Oberfläche beschädigen.

Wenn der Sensor sehr nass geworden sein sollte, trocknen Sie ihn mit einem weichen Tuch.

Sicherheitshinweise

Auch wenn das System Ihre Haustür oder Ihr Fahrzeug verriegelt hat, tragen Sie die Verantwortung dafür.

Wenn Sie Ihr Haus oder Auto verlassen, vergewissern Sie sich stets, dass ordentlich abgeschlossen ist.

Beachten Sie die Bestimmungen Ihrer Versicherungspolice, bevor Sie sich für eine elektrische Türverriegelung entscheiden (Türöffner, Türmagnete, elektrische Schließzylinder)

Beachten Sie, dass Fingerabdrücke von Kindern im Laufe der Entwicklung mitwachsen. Es kann sein, daß ein erneutes Einlernen von Zeit zu Zeit (ca. halbjährlich) erforderlich ist.

Für alle Fälle sollten Sie stets mehrere Finger pro Person einlernen.

Herzlichen Glückwunsch zum Erwerb des BAC-20 Easy Home Basic / BAC-40 Easy Office.

Inhaltsverzeichnis

2 SICHERHEITSHINWEISE

4 GRUNDLAGE N

4 Technologie

5 Einsatzmöglichkeiten

6 ERSTE SCHRITT E

6 Lieferumfang

7 Bedienung

8 Installation

10 Anschlüsse

11 Lieferzustand BAC-20

12 Lieferzustand BAC-40

13 ANWENDUNG

13 Erfassen von Fingerabdrücken

14 Bedienung des Außensensors

15 Abrufen gespeicherter Fingerabdrücke

16 Löschen von Fingerabdrücken

17 Hardware-Reset

18 TECHNISCHE DATEN

18 Spezifikationen

19 Störungen

Produziert von CAMOS Europe GmbH

Copyright © 2008 CAMOS Europe GmbH

Printed in Korea

All rights reserved

Änderungen der Ausstattungsmerkmale und der technischen Daten ohne vorherige Ankündigung vorbehalten. Alle genannten Marken- und Produktnamen können Handelsmarken oder eingetragene Handelsmarken der jeweiligen Rechte-Inhaber sein. Alle hierin nicht ausdrücklich genannten Rechte vorbehalten. Der Nachdruck, auch auszugsweise, ist nur mit unserer schriftlichen Zustimmung gestattet.

Einführung in die Technologie.

Unter dem Begriff Biometrie versteht man ganz allgemein biometrische Erkennungsverfahren, die bestimmte Körpereigenschaften untersuchen. Je einzigartiger diese Eigenschaften sind, desto besser eignen sie sich zur eindeutigen Personenidentifizierung.

Das älteste aller biometrischen Verfahren ist das Fingerabdruckverfahren, die sog. Daktyloskopie (griech. daktylos „Finger“ und skopein „schau“).

Schon 1896 wurde die Daktyloskopie in Argentinien landesweit zur Verbrechensaufklärung eingeführt. Heutzutage erlangt die Fingerabdruckerkennung immer mehr Akzeptanz als Zugangskontrolle.

Ein biometrisches Erkennungssystem setzt sich im Wesentlichen aus einem Sensor, der Merkmalsextraktion (Einlesen) und dem Merkmalsvergleich zusammen.

Der Sensor liefert als Ergebnis ein biometrisches Template. Beim Einlesen werden alle Informationen, die nicht der erforderlichen Qualität entsprechen, entfernt.

Das in der Einlernphase angefertigte Template wird in digitaler Form verschlüsselt abgespeichert. Es ist nicht möglich, aus diesem Template wieder den vollen Fingerabdruck zu rekonstruieren.

Später wird dann das beim Einlernen gespeicherte Template mit dem aktuell eingele- senen verglichen. Wird dabei eine bestimmte Schwelle überschritten bzw. unterschritten, gilt der Vergleich als erfolgreich.

Die Risiken bei der eindeutigen Identifizierung werden durch zwei Kriterien klassifiziert:

Einerseits nach der Zulassungsrate Unberechtigter (Falschakzeptanzrate, FAR) sowie der Abweisungsrate Berechtigter (Falsch-rückweisungsrate, FRR).

Die FAR ist in der Regel für den Verbrauchermarkt der wichtigere Wert. Wenn unberechtigten Personen Zutritt gewährt wird, ist dies als gefährlicher einzustufen als die Abweisung Berechtigter.

Neben einem schnellen Algorithmus entscheidet maßgeblich der verwendete Sensor über Zuverlässigkeit, Geschwindigkeit und Sicherheit des biometrischen Systems.

Im Easy Home Basic/ Easy Office kommt ein teurer Hochleistungssensor zum Einsatz. Es handelt sich um einen aktiven kapazitiven Hybridsensor, der durch eine Versiegelung geschützt ist. Dieser Sensor macht kein „Bild“ von der Fingeroberfläche, sondern misst aktiv die Leitfähigkeit der Salzschicht unter der Hautoberfläche. Da dort die junge Haut heranwächst, weist diese Schicht bereits dieselben Muster auf, wie die äußere tote Schicht.

Dadurch wird das System toleranter gegenüber jungen, alten, weichen oder trockenen Fingern und ist auch gegen Fingerkopien geschützt. Auch Verletzungen oder bemalte Kinderhände stellen so kein Problem dar.

Im Gegensatz zu Zeilensensoren, bei denen der Finger stets in einer bestimmten Geschwindigkeit über die Sensorfläche gezogen werden muss, ist der Umgang mit einem Flachbettsensor so kinderleicht wie „Knöpfchendrücken“.

Einsatzmöglichkeiten der CAMOS Systeme.

BAC-20 / Easy Home Basic

Die Biolock Produkte wurden für den Einsatz im Haus- und Büro-Bereich, als auch den mobilen Bereich entwickelt. Für den mobilen Bereich sind die Zulassungsrichtlinien viel strenger als für häusliche Anwendungen, insbesondere aufgrund der intensiveren Umwelteinflüsse, wie z.B. Sonneneinstrahlung, Feuchtigkeit und Temperaturschwankungen. Aus diesem Grund können Sie das BAC-20 daher sowohl im Innenbereich, als auch im Außenbereich einsetzen.

Um das Easy Home Basic verwenden zu können, muss eine elektromechanische Türverriegelung vorhanden sein. Die gängigste Form ist ein elektrischer Türöffner, die wohl aufwändigste ein motorisiertes Türschloss. Beide Varianten unterscheiden sich nicht nur im Sicherheitsgrad, sondern auch in den Kosten für Anschaffung und Einbau. Einen E-Türöffner kann man in der Regel mit gutem handwerklichen Geschick selbst installieren. Ziehen Sie gegebenenfalls einen Fachmann zu Rate.

An das Easy Home Basic können handelsübliche 12 V Lastrelais angeschlossen werden, die dann die Schaltung starker Ströme übernehmen. Das können z.B. Garagentoröffner, Lichtschalter, Jalousien, Schiebetüren u.v.m. sein.

BAC-40 / Easy Office

Wie nebenstehend erwähnt, entspricht auch das Easy Office den Bedingungen mobiler Anwendungen. Das System ist weitgehend geschützt vor Umwelteinflüssen und verbraucht im Stand-by Modus nur geringste Ressourcen.

Neben den Grundfunktionen des Easy Home Basic, speichert das Easy Office außerdem ein sog. Ereignisprotokoll und kann dementsprechend für die Zutrittskontrolle verwendet werden. Dieses Logfile können Sie über ein Programmiergerät herunterladen (BMT-215U/40), welches Sie separat dazu bestellen können.

Das Easy Office können Sie für verschiedene Räumlichkeiten verwenden, ob für zuhause oder in kleineren Büroeinheiten. Mit dem Programmiergerät können Sie weiterhin die Basiseinstellungen des Easy Office verändern, z.B. 2 Ausgänge ansteuern oder die Relaiszeiten verändern.

Das BAC-40 wird in den häufigsten Fällen als weiteres Türmodul für das BAC-400 verwendet, welches das Kompletset aus BAC-40 & BMT-215U/40 enthält.

Übersicht über die gelieferten Komponenten.

Außenleser

Montageplatte Gerät

① Außenleser mit Montageplatte und Gummidichtung
② Kontrollbox (Steuereinheit) mit Montageplatte und Möbelschutz
③ Datenkabel RS-485 Leser-Kontrollbox, 1 m

④ Steckklemmen für Steuereinheit 2,4 und 6-polig
⑤ Anschlusskabel, 5 m
⑥ Schrauben und Kleinteile
⑦ Ohne Abb.: Handbuch, Bohrschablone

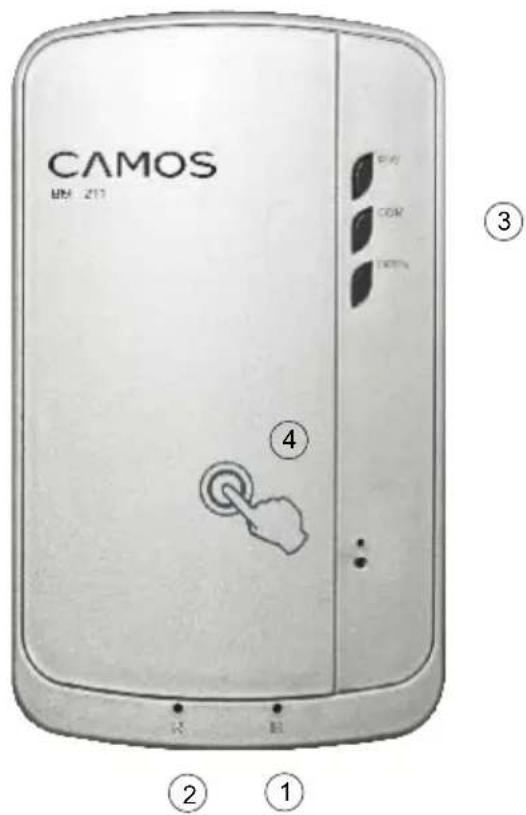

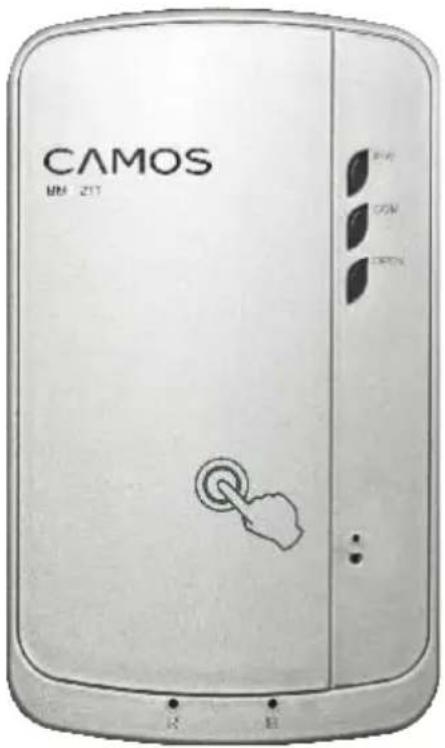

Verwendung der Bedienelemente.

Alle Komponenten sind werkseitig bereits so eingestellt, dass das System nach der Montage ohne großen Aufwand in Betrieb genommen werden kann. Es müssen nur noch die Finger der berechtigten Personen eingelernt werden.

Das BAC-20 verfügt über eine sehr leichte Bedienung, während das BAC-40 in Verbindung mit dem BAC-400 (BMT-215U/40) individuell eingestellt werden kann.

Auf den folgenden Seiten werden sämtliche Einstellungen Schritt für Schritt erklärt. Machen Sie sich zunächst mit der Symbolik vertraut.

CAMOS 21T R B

Beidieerekmäntag

CAMOS UN 213 ① ② ③ ④

① M (Menü): Eingabe und Löschen der Fingerabdrücke
② R (Reset): Reset-Taster
③ LED's blau und rot
④ Berührungssensor zum Öffnen / Schließen der Tür von innen (verbunden mit Out 1)

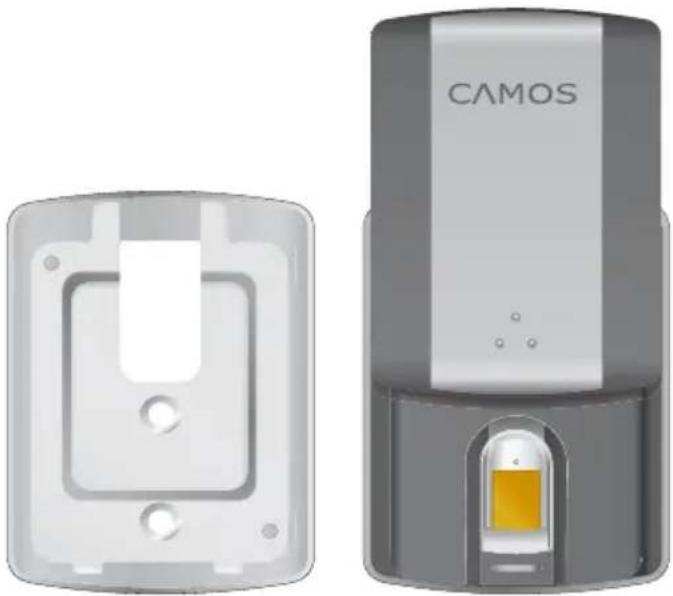

Außenleser BMR-207.

① Platzieren Sie den Außenleser so, dass alle Benutzer bequem Ihren Finger auf die Sensoroberfläche legen können und somit keine zu großen Abweichungen zum Einlesevorgang auftreten. Nehmen Sie zum Vorbohren die beigelegte Bohrschablone zur Hilfe.
② Befestigen Sie zunächst die Gummidichtung und die Montageplatte an der Wand und führen Sie dann die Kabel zum Inneren des Sensors durch.
③ Stecken Sie nun die Leseeinheit von oben nach unten auf die Montageplatte.
④ Fixieren Sie zum Schluss die kleinen Schrauben unterhalb der Einheit.

Schritt für Schritt Anleitung

① Sie können die Inneneinheit in der Nähe der Tür oder auch etwas davon entfernt installieren. Prüfen Sie jedoch zuvor, dass die Kabel zwischen dem Außenleser und der Inneneinheit wie beschrieben befestigt und verbunden werden können. Nehmen Sie für die Bohrungen die Borschablone zur Hilfe.
② Befestigen Sie zunächst die Gummidichtung und die Montageplatte an der Wand und führen Sie dann die Kabel zum Inneren des Sensors durch.
③ Stecken Sie nun die Kontrolleinheit auf die Montageplatte.
④ Fixieren Sie zum Schluss die kleinen Schrauben seitlich an der Einheit.

Schritt für Schritt Anleitung

Sicherheit (Manipulationsschutz).

Wenn Sie den Außenleser und die Kontrollbox zum ersten Mal zusammen anschließen, tauschen beide Einheiten einen 12-stelligen Code aus. Dieser Code wird von der Kontrollbox aus vergeben und dort gespeichert, solange beide Einheiten verbunden sind.

Sobald Sie einen anderen Außenleser (z.B. als Austausch) an die zuvor in Betrieb genommene Steuereinheit anschließen, sind alle ehemals gespeicherten Fingerabdrücke des Lesers gelöscht. Die Kontrollbox vergibt einen neuen Code, d.h. Sie müssen Ihre Finger neu einlesen und speichern.

STOP

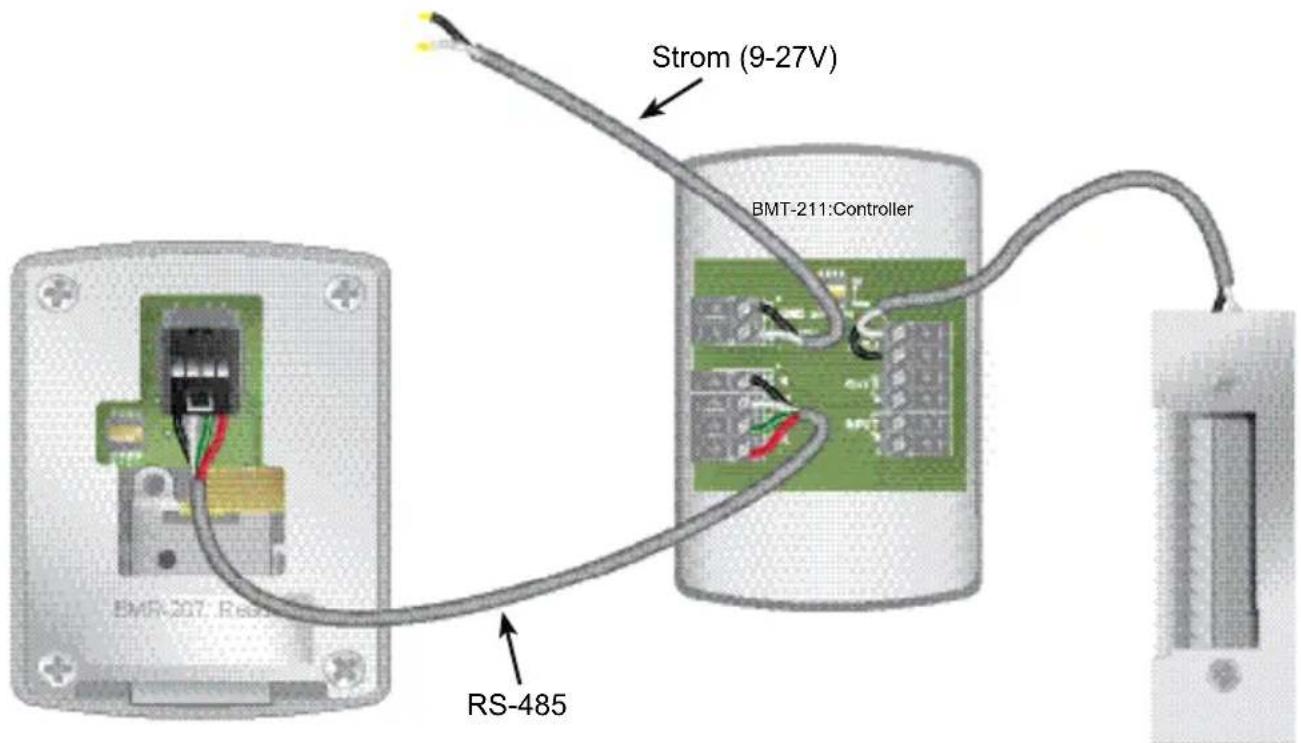

Anschlüsse und Ausgänge bei Außenleser & Kontrollbox.

Bitte beachten Sie hierzu auch das Installationsschema.

Strom (9-27V) BMT-211:Controller RS-485

(nicht im Lieferumfang enthalten)

Allgemein.

Die Kontrollbox des BAC-20 und BAC-40 verfügt grundsätzlich über zwei unabhängig voneinander einstellbare Ausgänge (Out 1 & Out 2) sowie 1 Eingang zum Anschluss von Alarm-/Türsensor.

Gleichzeitig können beim BAC-40 (in Verbindung mit dem BMT-215U/40) verschiedene Betriebsarten, sog. Outmodes eingestellt werden, wonach die Ausgänge unterschiedlich geschaltet werden.

Lieferzustand BAC-20.

Beim BAC-20 können grundsätzlich 2 Ausgänge verwendet werden. Die werkseitige Voreinstellung ist der DC-Modus. So können z.B. 2 E-Türöffner direkt betrieben werden. Sie haben aber die Möglichkeit, das System vom voreingestellten DC-Modus auf den Relais-Modus zu verändern.

Out 1 & Out 2: Relais Modus

Out 1 & Out 2: DC-Modus (Lieferzustand)

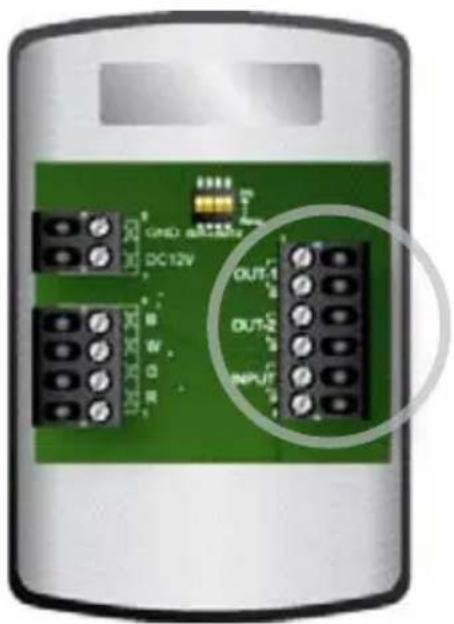

Innenansicht Kontrollbox

Out 1 DC-Out= Off
Out 2 DC-Out= Off
Outmode	Out 1 aktiviert durch kurzes (ca. 1 Sek.) Auflegen des Fingers; Out 2 aktiviert durch langes Auflegen (ca. 3 Sek) des Fingers (s. S. 15)
DC-Mode aktiviert
Relaiszeit 3 Sek.

Lieferzustand BAC-40.

Der Lieferzustand und die Konfiguation des BAC-40 ist identisch mit dem des BAC-20.

In Verbindung mit dem Programmiergerät BMT-215U/40 können die Grundeinstellungen verändert werden. Dies wird in der Anleitung des BMT-215U/40 detailliert beschrieben.

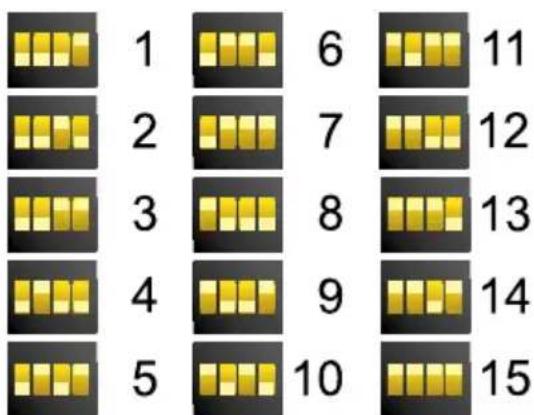

System ID einstellen (nur BAC-40).

Wenn Sie das BAC-40 zusammen mit einem BAC-400 installieren, müssen Sie vor der Installation die sog. System-ID am Außenleser verändern, damit das Programmiergerät die Logfiles der unterschiedlichen Einheiten unterscheiden kann. Dabei ist wichtig, dass jedes BAC-40 eine unterschiedliche System-ID hat.

Werkseitig sind die Geräte immer auf die System-ID 1 voreingestellt. Insgesamt haben Sie 15 verschiedene Einstell-Möglichkeiten, die System-ID zu verändern. (siehe unten) Weitere Hinweise dazu finden Sie außerdem in der Anleitung des BAC-400.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Vgl. auch Installationsanleitung

8 4 2 1 BMR-207: Reader

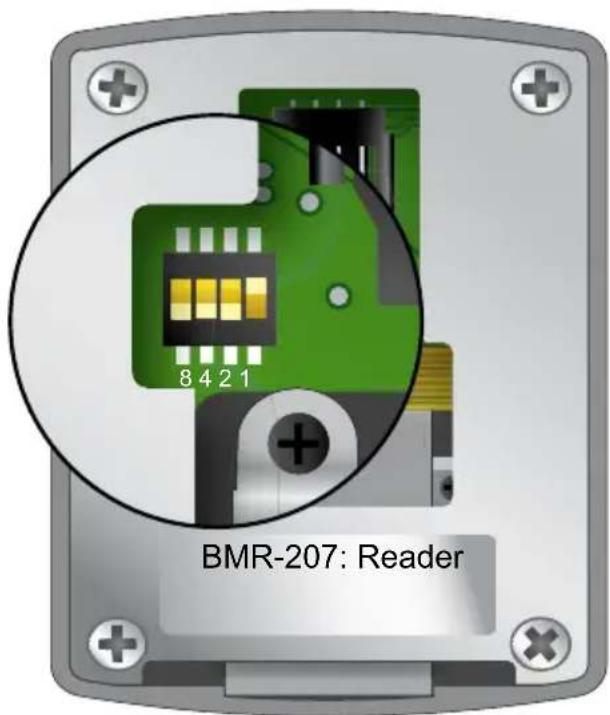

Detailansicht DIP-Schalter (Leser)

Fingerabdrücke einlesen und speichern.

Es ist wichtig zu wissen, wie das System arbeitet und wie Finger korrekt erfasst werden, dann wird die tägliche Nutzung zum Kinderspiel.

Die Fingerabdrücke werden als sogenannte „Templates“ im Speicher der Steuereinheit abgelegt. Es ist nicht möglich, aus den Templates komplette Fingerabdrücke zu rekonstruieren, wohl aber Templates untereinander zu vergleichen.

BAC-20

Das Easy Home Basic speichert die Finger-abdrücke der Reihenfolge nach, bis 100 Ab-drücke erreicht sind. Sie können die Finger-abdrücke nicht einzeln löschen, sondern nur alle Abdrücke auf einmal löschen.

BAC-40

Beim BAC-40 können Sie die Fingerabdrücke nur direkt über die Kontrollbox speichern, wenn sich diese im sog. Basic-Modus befindet. Im Auslieferungszustand befindet sich das BAC-40 im Basic-Modus, kann aber über das optionale Programmiergerät in den sog. Plus-Modus versetzt werden. Sobald es sich im Plus-Mode befindet, sind die Taster direkt an der Steuereinheit außer Funktion.

WICHTIG:

Das BAC-20 und BAC-40 haben eine Speicherkapazität von 100 Fingerabdrücken. Wenn diese erreicht ist, ertönt ein Warnsignal, wenn Sie einen weiteren Finger speichern möchten. Falls Sie diesen Finger trotzdem einlesen möchten, müssen Sie alle Fingerabdrücke löschen. (Ausnahme BAC-40 in Verbindung mit BAC-400)

Schritt für Schritt AnleitungSchritt für Sc

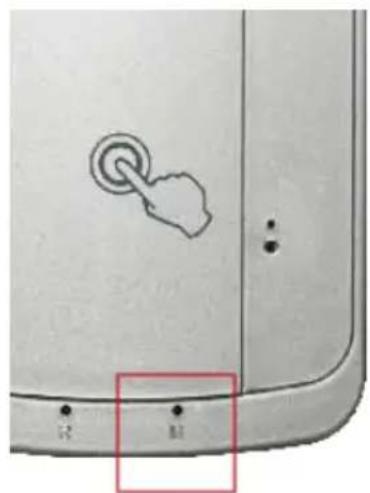

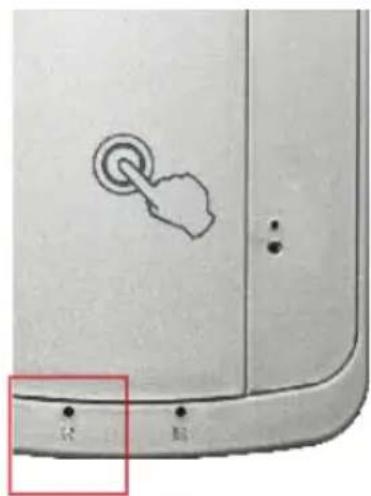

Um an den tiefer liegenden Taster (M) zu gelangen, benötigen Sie eine Nadel, Büroklammer oder einen ähnlichen dünnen und spitzen Gegenstand

① Drücken Sie mit dem Gegenstand einmal kurz auf den Taster M, bis ein Signal ertönt.
② Alle 3 LED's fangen jetzt kurz an blau zu blinken. Nach einem weiteren Ton fängt die rote LED (P/W) konstant an zu leuchten.
③ Öffnen Sie nun die Abdeckung vom Außensor und legen Sie Ihren Finger wie auf S.14 beschrieben auf die Sensoroberfläche. Kurz danach hören Sie an einem kurzen Signalton, dass Ihr Finger eingelesen wurde.
④ Nach einigen weiteren Signaltönen ist der Registrierungsvorgang abgeschlossen, sobald keine LED mehr leuchtet.

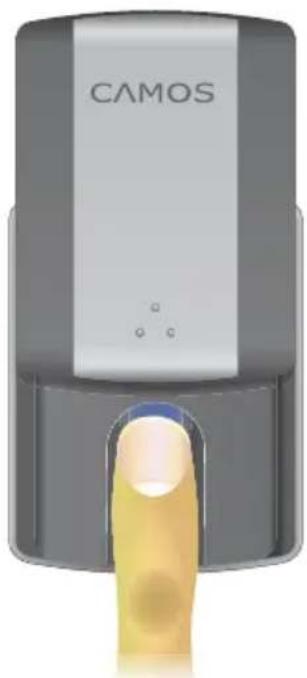

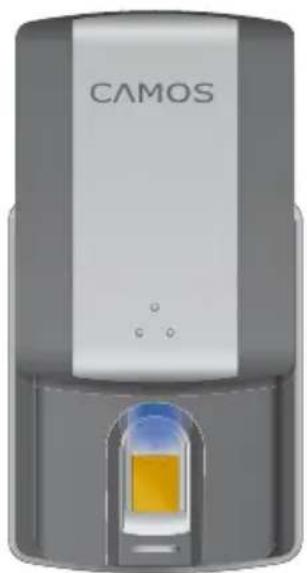

Vorgehensweise beim Einlesen.

CAMOS

1. 2. 3. 4.

Öffnen Sie die Abdeckung.

Die blaue LED zeigt die Bereitschaft an.

Platzieren Sie Ihren Finger.

CAMOS

Schließen Sie die Abdeckung wieder.

CAMOS

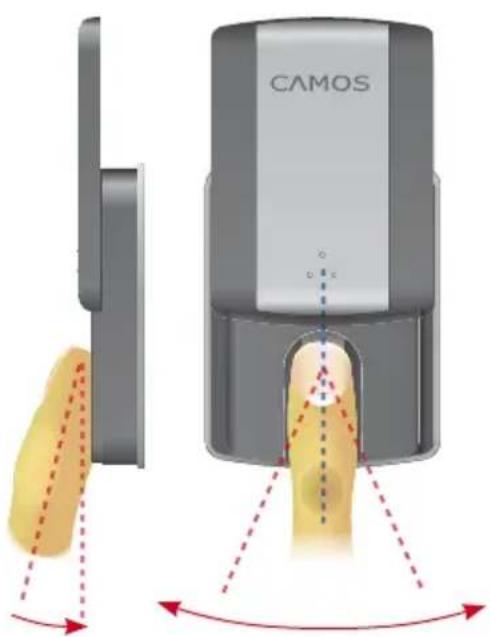

max. 30°So flach wie

möglich

Hinweise

Zur Sicherheit schaltet das System nach 3 Sekunden Inaktivität in den Schlafmodus.

Nach drei Fehlversuchen müssen Sie die Abdeckung schließen und erneut öffnen.

Bei unbequemer Installationshöhe versuchen Sie das System mit dem Daumen zu bedienen.

Finden Sie den bequemsten Weg, einen Finger mit größtmöglicher Auflagefläche zu platzieren. Orientieren Sie sich an den Führungspunkten.

Abrufen der Fingerabdrücke Ausgang 1 & Ausgang 2.

Das System kann unterscheiden, ob Sie Ihren Finger kurz (< 3 Sekunden) oder lang (> 3 Sekunden) auf den Sensor legen.

Zur Unterstützung erfolgt ein akustisches Taktsignal:

Ausgang 1 wird geschaltet, wenn der Finger kurz aufgelegt wird (1 akust. Signalton).

Ausgang 2 wird geschaltet, wenn der Finger lang aufgelegt wird (3 akust. Signaltöne).

Schritt für Schritt Anleitung

Finger kurz auf- legen, bis 1 aku- stischer Signal- ton ertönt.

Finger solange liegen lassen, bis Sie 3 akustische Signaltöne gehört haben.

Löschen aller Fingerabdrücke.

Beim BAC-20 und BAC-40 (Basic-Modus) haben Sie nur die Möglichkeit, alle gespeicherten Fingerabdrücke gleichzeitig zu löschen.

Nach dem Vorgang ist der Speicher komplett leer und Sie müssen alle Finger neu registrieren.

Schritt für Schritt Anleitung

① Drücken Sie mit einem dünnen Gegenstand vorsichtig ca. 5 Sekunbden auf den Taster M, bis mehrere Signale ertönen.
② Die LED's fangen kurz abwechselnd an blau und rot zu blinken. Nach einem weiteren Signal vom Sensor gehen die LED's der Steuereinheit aus.
③ Wenn Sie jetzt den Außenleser öffnen, signalisiert dieser Ihnen durch ein Warnsignal, dass der Speicher der Kontrollbox leer ist.

Hardware-Neustart (Reset).

Den Neustart können Sie durchführen wenn Sie das Gefühl haben, dass das System nicht mehr auf Ihre Befehle reagiert. Dazu betätigen Sie den RESET-Taster (R) auf der Kontrollbox.

Das Reset führt ausschließlich zu einem Neustart der Hardware, die vorhandenen Finger-abdrücke werden nicht gelöscht.

Schritt für Schritt Anleitung

① Drücken Sie mit einem dünnen Gegenstand vorsichtig einmal kurz auf den Taster R, bis mehrere Signale ertönen
② Die LED's fangen kurz abwechselnd an blau und rot zu blinken. Nach weiteren Signalen gehen die LED's der Steuereinheit aus.
③ Nachdem alle LED's erloschen sind, können Sie das System wieder ganz normal benutzen.

Eigenschaften und Anschlusswerte.

Außenleser BMR-207

Sensor Technologie Aktiv kapazitiver Hybridsensor
Sensor Typ Flachbett-Sensor
Falsch-Rückweisungsrate (FRR)	≤ 0.01 %
Falsch-Akzeptanzrate (FAR)	≤ 0.001 %
Lesegeschwindigkeit	0.5 s
ESD Schutz	30 kV
Abriebschutz	> 1.000.000
Schutz gegen Staub und Nässe IP 54
Interne Kommunikation RS-485 (Leser-	Kontrollbox), max. 300 m
Abmessungen Breite x Höhe x Tiefe 63	x 91 x 25 mm
Gewicht 160 g
Betriebstemperatur -20 / +70°C
Stromversorgung 5 V via Kontrollbox BMT-211

Kontrollbox BMT-211

Speicherkapazität 100 Fingerabdrücke
Schutz gegen Staub und Nässe IP 54
Interne Kommunikation RS-485 (Leser-Kontroller), max. 300 m
Ausgänge im DC-Modus 2 x 9 - 27 V out, max. 1200 mARuhestrom/Arbeitsstrom: 3s
Ausgänge im Relais-Modus 2 x NC (Öffner) oder NO (Schließer)Belastbarkeit max. 350 V / 130 mA
Eingang 1 x für Ruhestromkontakt (NC/Öffner)
Abmessungen Breite x Höhe x Tiefe 54 x 91 x 25 mm
Gewicht 120 g
Betriebstemperatur -20 / +70°C
Stromversorgung 9 - 27 V, optimal 12 V
Stromaufnahme 9 mA (Stand-by), max.	100 mA

Störungen und ihre möglichen Ursachen.

Beim Öffnen der Sensorklappe ertönt ein Signalton, die blaue LED leuchtet, geht aber wieder aus, ohne dass Sie Ihren Finger auflegen können.	Wenn Sie das System zum ersten Mal in Betrieb nehmen, ist die Kontrollbox leer, so dass das Signal ertönt.
Fingerabdrücke können nicht gelöscht werden.	BAC-20: Vergewissern Sie sich, dass die Fingerdaten nicht bereits gelöscht wurden.BAC-40: Wenn sich dieses im Plus-Mode befindet, können Sie die Daten nicht direkt an der Steuereinheit löschen.
Probleme mit dem Türöffner bzw. den ange-schlossenen Geräten und Anlagen.	Bitte überprüfen Sie, dass die Stromzufuhr weiterhin korrekt angeschlossen ist.
Der Außenleser reagiert nicht mehr. Prüfen Sie die	RS-485 Verbindung der beiden Ein-heiten.
Der Türöffner reagiert nicht auf Berührung des Innensensors.	Bitte überprüfen Sie, dass Out1 korrekt mit der Kon-trollbox verbunden ist.
Die blaue LED am Außenleser leuchtet nicht.Es ertönen keine Signaltöne beim Öffnen und Schließen des Außenlesers.	Die Verbindung zur Kontrollbox und damit zur Strom-versorgung scheint zunächst unterbrochen. Bitte prüfen.
Das System reagiert nicht mehr, Sie könnenkeine Fingerabdrücker einlesen oder löschen.	Führen Sie ein Hardware-Reset durch; siehe S. 17.Wenn das nicht hilft, überprüfen Sie die Stromzufuhr.
