Marke	SHARP
Modell	LL-173C
Produkttyp	LCD-Monitor 17 Zoll
Bildschirmdiagonale	17,0 Zoll (43,3 cm)
Maximale Auflösung	SXGA 1280 x 1024 Pixel
Anzeigbare Farben	Etwa 16,19 Millionen (6 Bit + FRC)
Helligkeit	260 cd/m²
Kontrastverhältnis	500:1
Betrachtungswinkel	160° horizontal / 160° vertikal (Kontrast >5)
Bildschirmfläche	337,9 mm x 270,3 mm
Videosignal	Analog RGB (0,7 Vp-p, 75 Ω)
Sync	Einzel-Sync TTL, Sync On Green, Composite
Anschlüsse	Mini D-Sub 15-polig (3-reihig)
Stromversorgung	AC 100-240 V, 50/60 Hz
Leistungsaufnahme	30 W max, 1,0 W im Standby
Gewicht	Etwa 4,4 kg (mit Standfuß)
Neigung	Nach oben 0°-20°, nach unten 0°-5°
Betriebstemperatur	5 °C bis 35 °C
Energiemanagement	VESA DPMS
Plug & Play	VESA DDC2B
VESA-Befestigung	Ja (VESA-konform)
Sicherheit	Kensington-Schloss

Häufig gestellte Fragen - LL-173C SHARP

Wie schließe ich den Monitor SHARP LL-173C an meinen Computer an?

Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Verbinden Sie das mitgelieferte analoge Signalkabel mit dem RGB-Anschluss des Monitors und dann mit dem entsprechenden Anschluss des Computers. Schließen Sie anschließend das Netzkabel an den Monitor und eine Steckdose an.

Was tun, wenn der Bildschirm schwarz bleibt und die Betriebsanzeige aus ist?

Überprüfen Sie, ob das Netzkabel ordnungsgemäß am Monitor und an der Steckdose angeschlossen ist. Testen Sie ggf. eine andere Steckdose. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Sharp-Kundendienst.

Wie reinige ich den LCD-Bildschirm, ohne ihn zu beschädigen?

Schalten Sie den Monitor aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch, das leicht angefeuchtet ist (keine Scheuermittel oder Lösungsmittel). Reinigen Sie die Oberfläche vorsichtig. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm.

Warum ist das Bild verzerrt oder unscharf?

Stellen Sie sicher, dass die Auflösung und Bildwiederholfrequenz des Computers den Spezifikationen des Monitors entsprechen (empfohlene Auflösung: 1280x1024 bei 60 Hz). Drücken Sie die AUTO-Taste des Monitors für eine automatische Einstellung. Falls nötig, passen Sie die Einstellungen manuell über das OSD-Menü an.

Wie greife ich auf das OSD-Menü (On Screen Display) zu?

Drücken Sie die MENU-Taste des Monitors, um das Menü anzuzeigen. Verwenden Sie die Tasten ▼/▲ und ◀/▶ zum Navigieren und Ändern der Einstellungen. Drücken Sie erneut MENU, um das Menü zu schließen.

Was bedeutet die orangefarbene Betriebsanzeige?

Eine orangefarbene LED zeigt an, dass sich der Monitor im Energiesparmodus (Standby) befindet. Dies tritt normalerweise auf, wenn der Computer in den Ruhemodus versetzt wird oder kein Videosignal anliegt. Um ihn zu reaktivieren, bewegen Sie die Maus oder drücken Sie eine Taste auf der Tastatur.

Kann ich den Monitor an einem Schwenkarm befestigen?

Ja, der Monitor verfügt über Befestigungslöcher gemäß der VESA-Norm. Verwenden Sie eine VESA-kompatible Halterung oder einen Arm (im Handel erhältlich) und befolgen Sie die Anweisungen des Herstellers der Halterung.

Wie lange hält die Leuchtstofflampe?

Die Leuchtstofflampe hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkler wird, flackert oder sich nicht mehr einschaltet, könnte die Lampe am Ende ihrer Lebensdauer sein. Wenden Sie sich an Ihren Händler oder einen autorisierten Sharp-Kundendienst für einen Austausch.

Der Monitor reagiert nicht mehr auf Tasten. Was tun?

Überprüfen Sie, ob die Einstellungssperre (OSD-Lock) aktiviert ist. Sehen Sie im Handbuch auf der mitgelieferten CD-ROM nach, um diese Funktion zu deaktivieren. Wenn das Problem weiterhin besteht, schalten Sie den Monitor aus und wieder ein.

Wie montiere ich den Standfuß des Monitors?

Stellen Sie den Standfuß auf eine ebene Fläche. Setzen Sie die Halterung vorsichtig in den Fuß ein, bis ein Klicken zu hören ist. Stellen Sie sicher, dass der Fuß fest sitzt, bevor Sie den Monitor aufstellen.

BEDIENUNGSANLEITUNG LL-173C SHARP

Lesen Sie dazu auch in der auf der mitgelieferten CD-ROM im Ordner [manual] enthaltenen Bedienungsanleitung nach.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Tipp und Sicherheitsvorkehrungen.... 17

Produktbeschreibung 18

Anschließen der Kabel 18

Einschalten des Monitors 19

Ausschalten des Monitors 19

Lagerung 19

Fehlersuche 19

Technische Daten 20

Tipp und Sicherheitsvorkehrungen

• Der Monitor darf niemals mit harten Gegenständen abgerieben oder berührt werden.
• Das in diesem Monitor verwendete LCD-Panel besteht aus Glas. Durch Druck mit der Hand auf das LCD-Panel können Schäden hervorgerufen werden.
• Nehmen Sie am Monitor selbst keine Veränderungen oder Reparaturen vor und nehmen Sie ihn auch nicht selbst auseinander. Dies kann zu Bränden, elektrischen Schlägen oder Verletzungen führen.
• Vorsichtig vorgehen und nicht die Finger zwischen das Display und den Fuß bringen.

Aufstellort

• Verwenden Sie den Monitor nicht an schlecht belüfteten Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommen könnte, da dies ein Brandrisiko birgt.
• Die Belüftungsöffnungen und sonstigen Öffnungen im Gehäuse dienen der Belüftung des Geräts. Achten Sie darauf, dass diese Öffnungen nicht blockiert werden, da eine unzureichende Belüftung eine Überhitzung und/oder Lebenszeitverkürzung des Monitors zur Folge haben kann. Stellen Sie den Monitor nicht auf ein Bett, ein Sofa, einen Teppich oder ähnliche Unterlagen, da diese die Lüftungsöffnungen blockieren können, und achten Sie darauf, dass rund um den Monitor genügend Platz für eine gute Belüftung ist.
• Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie darauf, dass keinerlei Gegenstände, beispielsweise Büroklammern oder sonstige spitze Gegenstände, in den Monitor gesteckt werden. Die Folge könnte ein Brand oder Stromschlag sein.
• Stellen Sie den Monitor nicht auf wacklige Unterlagen oder auf unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor herunterfällt oder umkippt, könnte er Schaden nehmen.
• Stellen Sie den Monitor nicht an Stellen auf, die direkter Sonneneinstrahlung ausgesetzt sind, und nicht in der Nähe von Heizungen oder an anderen Stellen, an denen hohe Temperaturen auftreten, da dies zu einer übermäßig starken Erhitzung mit der Folge eines Brandes führen könnte.

Das Netzkabel

- Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnen oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.

• Nur das mit dem Monitor mitgelieferte Netzkabel verwenden.
• Stecken Sie den Netzstecker direkt in die Netzsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.
• Den Netzstecker nicht mit nassen Händen abziehen oder einstecken. Dadurch können elektrische Schläge verursacht werden.

Checkliste für Monitor und Zubehör

• Prüfen Sie den Kartoninhalt auf Vollständigkeit.
• LCD-Monitor (1)
• Sockel (1)
• Netzkabel (1)
• Analogsignalkabel (1) (Modellbezeichnung: 0PD5301010011)
• CD-ROM (1)
• Erste Schritte (1)

Hinweis:

- Nur die mit dem Monitor mitgelieferten Kabel verwenden.

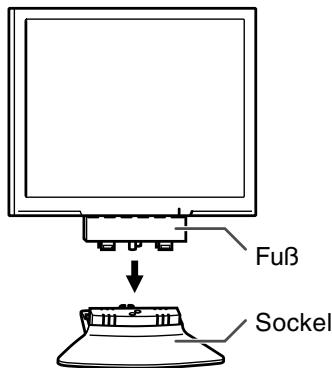

Befestigen des Sockels

1. Legen Sie den Sockel auf eine flache Unterlage, wie z.B. einen Schreibtisch. Führen Sie den Fuß vorsichtig in den Sockel ein, bis er hörbar einrastet.

ACHTUNG!

• Vorsichtig vorgehen und darauf achten, dass die Finger nicht eingeklemmt werden.
• Prüfen Sie vor Verwendung des Monitors, ob der Sockel gut befestigt wurde. Wenn dies nicht der Fall ist, könnte der Monitor herunterfallen oder der Sockel könnte abfallen.

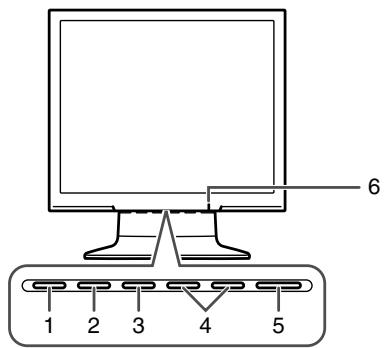

Produktbeschreibung

1. Taste AUTO ...... Diese Taste dient zum Ausführen automatischer Einstellung des Bildschirms (CLOCK, PHASE, H-POS und V-POS).
2. Taste MENU ....Mit dieser Taste öffnen, wählen und schließen Sie das OSD (On Screen Display) -Menü.
3. Taste ▼ / MODE ...... Wenn das OSD-Menü angezeigt wird: Diese Taste wird zum Wählen der Menüoptionen verwendet. Wenn kein OSD-Menü angezeigt wird: Diese Taste wird zur Einstellung von DISPLAY MODE verwendet.
4. Tasten ◀▶...... Wenn das OSD-Menü angezeigt wird: Mit diesen Tasten wählen Sie eine Option oder erhöhen oder verringern den Wert einer ausgewählten Option. Wenn kein OSD-Menü angezeigt wird: Mit diesen Tasten stellen Sie die Helligkeit der Hintergrundbeleuchtung ein.
5. Netzschalter (☐) ....... Mit dieser Taste schalten Sie den Monitor ein. Schalten Sie den Monitor über den Netzschalter wieder aus.
6. Betriebs-LED ....... Diese LED leuchtet im Betrieb grün und im Stromsparmodus orange.

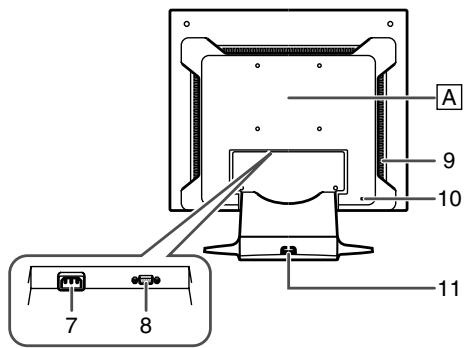

7. Netzanschluss
8. Analoger RGB-Eingangsanschluss ... Hier wird der Analogsignalkabel eingesteckt. Das mitgelieferte Analogsignalkabel sollte verwendet werden.
9. Lüftungsöffnungen ...... Decken Sie nie die Lüftungsöffnungen ab, da sich das Monitorinnere sonst zu stark erwärmen würde und dies Funktionsstörungen zur Folge hätte.
10. Sicherheitsverriegelung ....... Wenn Sie eine Sicherheitsverriegelung anbringen (im Handel erhältlich), wird der Monitor so befestigt, dass er nicht wegtransportiert werden kann. Die Diebstahlsicherung wird in Verbindung mit dem Kensington-Mikrosicherheitssystem eingesetzt.
11. Kabelklammer .... Damit können Sie die an den Anschlüssen befestigten Kabel sichern. A .... Ein Arm oder Fuß basierend auf dem VESA-Standard (im Handel erhältlich) kann am Monitor angebracht werden.

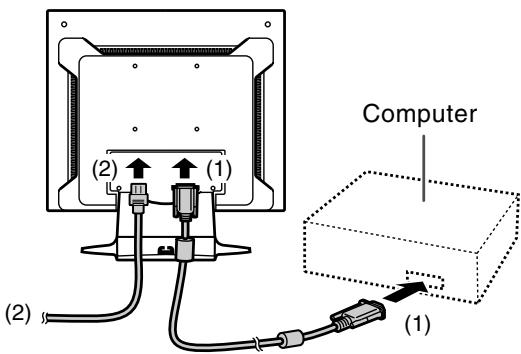

Anschließen der Kabel

ACHTUNG!

- Bevor Sie den Monitor anschließen, müssen Sie den Monitor und den Computer ausschalten.

1. Schließen Sie das mitgelieferte Analogsignalkabel an den analogen RGB-Anschluss an. (1)
2. Schließen Sie das mitgelieferte Netzkabel an den Netzanschluss an und stecken Sie den Netzstecker an einer Netzsteckdose an. (2)

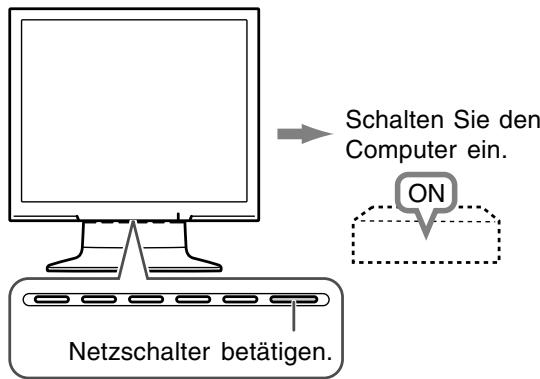

Einschalten des Monitors

1. Drücken Sie den Netzschalter am Monitor (⏻).
2. Schalten Sie den Computer ein.

Wenn ein Signal vom Computer eingegeben wird, leuchtet die Betriebs-LED grün auf und die Wiedergabe wird aktiviert.

Hinweis:

- Informationen zur Bildschirmeinstellung finden Sie in der auf der mitgelieferten CD-ROM enthaltenen Bedienungsanleitung.

Ausschalten des Monitors

1. Schalten Sie den Computer aus.
2. Drücken Sie den Netzschalter am Monitor (💡). Die Betriebs-LED erlischt.
   Wenn der Monitor längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker aus der Netzsteckdose.

Lagerung

Wenn der Monitor längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker aus der Netzsteckdose.

ACHTUNG!

- Lassen Sie den Monitor nicht über längere Zeit mit Gummi- oder Kunststoffgegenständen in Berührung kommen, da dies Farb- oder Formveränderungen verursachen kann.

Fehlersuche

Falls Störungen am Monitor auftreten, prüfen Sie erst folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Falls sich die Störung hiermit nicht beheben lässt, wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an die nächstgelegene autorisierte Sharp-Kundendienstzentrale.

Die Leuchtstoffröhren des Monitors weisen eine begrenzte Lebensdauer auf.

• Wenn sich der Bildschirm verdunkelt, dauernd flackert oder nicht aufleuchtet, hat die Leuchtstoffröhre das Ende ihrer Betriebslebensdauer erreicht. Wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an das nächste autorisierte Sharp-Kundendienstzentrum.
• Am Anfang kann aufgrund der Eigenschaften der Leuchtstoffröhre Flimmern auftreten. (Es handelt sich dabei nicht um eine Funktionsstörung.) Schalten Sie in diesem Fall probeweise den Monitor aus und wieder ein.

Auf dem Monitor wird nichts angezeigt

(Betriebs-LED leuchtet nicht).

- Ist das Netzkabel richtig angeschlossen? (S.18)

Auf dem Monitor wird nichts angezeigt (Betriebs-LED leuchtet).

• Ist der Computer richtig angeschlossen? (S.18)
• Ist der Computer eingeschaltet?
• Entspricht der Signaltakt des Computers den Monitorspezifikationen? (S.20)
• Wurde der Computer in den Stromsparmodus gesetzt?
  Drücken Sie eine Taste an der Tastatur oder bewegen Sie die Maus.

Die Steuertasten funktionieren nicht.

- Ist die Einstellungssperre aktiviert? (*)

Das Bild wird verzerrt angezeigt.

• Entspricht der Signaltakt des Computers den Monitorspezifikationen? (S.20)
• Führen Sie die automatische Bildschirmeinstellung durch. (*)
• Wenn die Auffrischungsrate im verwendeten Computer geändert werden kann, sollte der Wert auf eine tiefere Frequenz geändert werden. (S.20)
  * Lesen Sie bitte in der Bedienungsanleitung auf der mitgelieferten CD-ROM nach.

Technische Daten

Produktspezifikationen

Modellbezeichnung LL-173C-B

LCD-Display 17-Zoll TFT-LCD-Modul

Tatsächliche Displaygröße 17-Zoll (43,3 cm) Bildschirmdiagonale

Auflösung (max.) SXGA 1280 x 1024 Pixel

Anzeigbare Farben (max.) Ca. 16,19 Millionen Farben (6 bit + FRC)

Helligkeit (max.) 260 cd/m² (Die Bildschirmhelligke ab. Konstane Helligkei werden.)

Punktabstand (H x V) 0,264 mm x 0,264 mm

Kontrastverhältnis 500:1

Blickwinkel Links-rechts 160°, oben-unten 160° (Kontrastverhältnis > 5)

Bildschirmanzeigegröße (H x V) 337,9 mm x 270,3 mm

Videosignal Analog RGB (0,7 Vp-p) [75Ω]

Sync-Signal Separate Sync (TTL-Pegel: +/-), Sync on Green, Composite Sync (TTL-Pegel: +/-)

Erweiterungskompensation Digitaler Skalierungsgrad (Vergrößerung von VGA/SVGA/XGA usw. auf gesamte Bildschirmgröße.) Es ist nur eine Skalierung auf die volle Bildschirmgröße möglich. Das Bild kann nicht auf 1:1 skaliert oder bei festem Bildformat (horizontales oder vertikales Verhältnis) verändert werden.

Plug & Play VESA: DDC2B-kompatibel

Power Management VESA: basiert auf DPMS

Eingangssignalanschluss Mini-D-Sub 15-polig mit 3 Reihen

Bildschirmneigung nach oben ca. 0° - 20°, nach unten ca. 0° - 5°

Stromversorgung 100 VAC - 240 VAC, 50/60 Hz

Umgebungstemperatur 5°C - 35°C

Leistungsaufnahme 30 W max. 1,0 W im Stromsparmodus

Abmessungen (B x T x H) Ca. 377 mm x 209 mm x 392 mm

Gewicht (Ohne Kabel) Ca. 4,4 kg (Ca. 3,9 kg ohne Fuß und Sockel)

Hinweis:

- Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.

Relevante Signaltakte

Bildschirmauflösung		Hsync	Vsync	Punktfrequenz
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
	800x600	35,1kHz	56Hz	36,0MHz
		37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
US-Text	720x400	31,5kHz	70Hz	28,3MHz
Power Macintosh-Serie	640x480	35,0kHz	66,7Hz	30,2MHz
	832x624	49,7kHz	74,6Hz	57,3MHz
	1024x768	60,2kHz	75Hz	80,0MHz
	1152x870	68,7kHz	75Hz	100,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
Sun Ultra-Serie	1024x768	48,3kHz	60Hz	64,13MHz
		53,6kHz	66Hz	70,4MHz
		56,6kHz	70Hz	74,25MHz
	1152x900	61,8kHz	66Hz	94,88MHz
		71,8kHz	76,2Hz	108,23MHz
	1280x1024	71,7kHz	67,2Hz	117,01MHz
		81,1kHz	76Hz	134,99MHz

• Die empfohlene Auflösung ist 1280 x 1024.
• Alle nur mit Non-Interlace.
• Die Frequenzen für die Serien Power Macintosh und Sun Ultra sind lediglich Referenzwerte.
