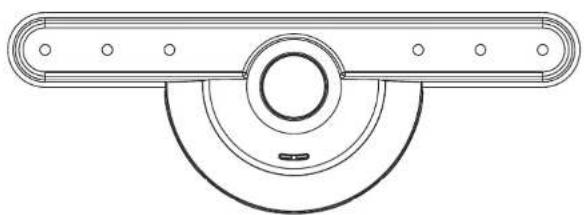

BEDIENUNGSANLEITUNG F0844 Ricoo

Wandhalterung für TV / Monitor

ACHTUNG: NIEMALS DAS MAXIMAL ZULÄSSIGE BELASTUNGSGEWICHT ÜBERSCHREITEN: MISSACHTUNG KANN ZU SACHSCHÄDEN ODER SCHWEREN VERLETZUNGEN FÜHREN!

F0844

F0864

200x200/300x300 400x200/400x400

200x200/300x300 400x200/400x400 600x400/600x600

40kg

(88lbs)

MAX

ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen.

WARNUNG

• Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
• Dieses Produkt darf NUR, wie in dieser Anleitung beschrieben, installiert und verwendet werden. Unsachgemäße Installation dieses Produkts kann Schäden verursachen oder zu schweren Verletzungen führen.
• Dieser Artikel darf nur vom Fachpersonal montiert / installiert werden.
• Stellen Sie sicher, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.
• Bei der Montage an die Holz-Wandbalken, stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen.
• Verwenden Sie immer eine technische Vorrichtung oder lassen Sie sich von einer zweiten Person unterstützen, wenn Sie die Konstruktion oder angeschlossene Komponente heben oder ausrichten möchten.
• Ziehen Sie die Schrauben fest an, jedoch nicht überziehen / überdrehen. Überziehung der Schrauben kann zu Schäden an der Konstruktion führen und reduziert die Haltbarkeit der gesamten Konstruktion.
• Dieses Produkt ist nur für den Innenbereich gedacht. Verwendung dieses Produkts im Freien kann zu Produkt- und Personenschäden führen.

Lieferumfang

WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie ihren Händler.

Abstandshalter klein (x2) C

Abstandshalter groß (x2) D

Paket M

M5×14 (×4) M-A

M6×14 (×4) M-B

M8x20 (x4) M-C

M6x30 (x4) M-D

M8×30 (×4) M-E

D5 Unterlegscheibe (x4) M-F

D8 Unterlegscheibe (x4) M-G

Abstandshalter (x8) M-H

Abstandshalter (x4) M-I

Paket W

ST6.3x55 (x3) W-A

Betonwand-Dübel (x3) W-B

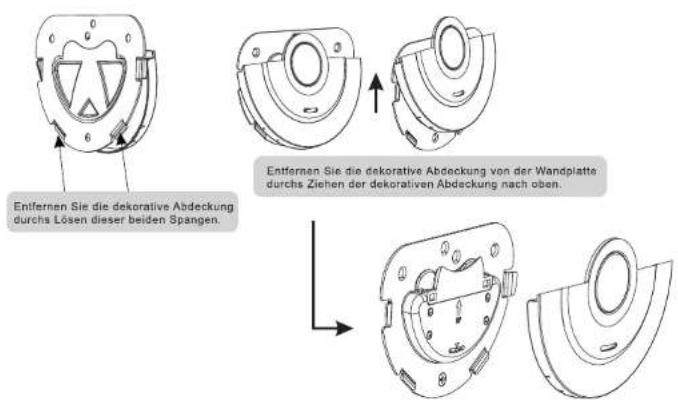

1. Demontage der dekorativen Abdeckung


Entfernen Sie die dekorative Abdeckung durchs Lösen dieser beiden Spangen. Entfernen Sie die dekorative Abdeckung von der Wandplatte durchs Ziehen der dekorativen Abdeckung nach oben.

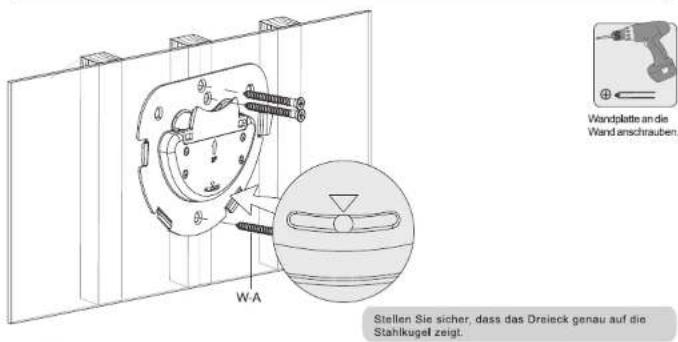

2a. Befestigung an der Holzbalkenwand

Mit ausgestanztem Pfeilt nach oben Holzbalken mit Balkenfinder finden und die Montagelöcher markieren. Stellen Sie sicher, dass das Dreieck genau auf die Stahlkugel zeigt.

W-A Wandplatte an die Wand erschrauben. Stellen Sie sicher, dass das Dreieck genau auf die Stahlkugel zeigt.

! WARNING

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen
• Installateure sind dafür verantwortlich, die nötigen Werkzeuge für andere Arten von Einbausituationen zur Verfügung zu stellen.
• Installateure müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.

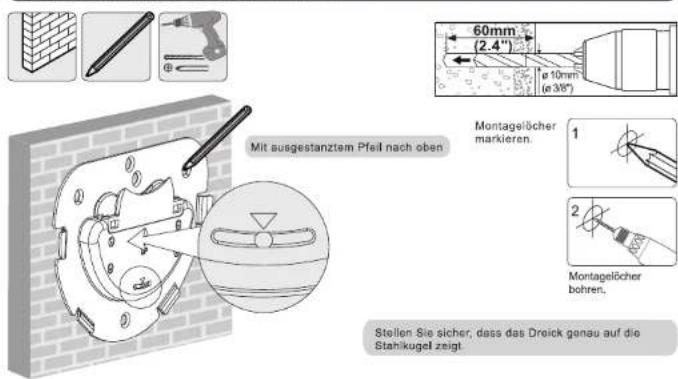

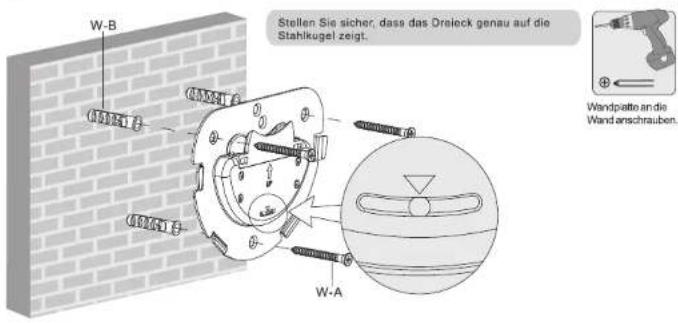

2b. Befestigung an der Massivbetonwand

Mit ausgestanziem Pfeil nach oben 60mm (2,4") Ø 10mm (Ø 3,8") Montagelöcher markieren. 1 Montagelöcher bohren. Stellen Sie sicher, dass das Dreick genau auf die Stahlkugel zeigt.

W-B Stellen Sie sicher, dass das Dreieck genau auf die Stahlkugel zeigt. W-A Wendpätte an die Wand anschrauben.

WARNUNG

Installateure müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.

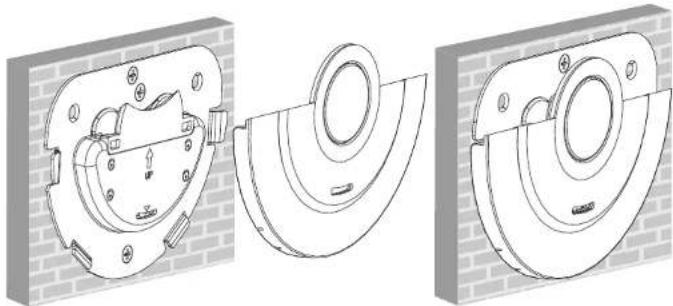

1. Montage der dekorativen Abdeckung

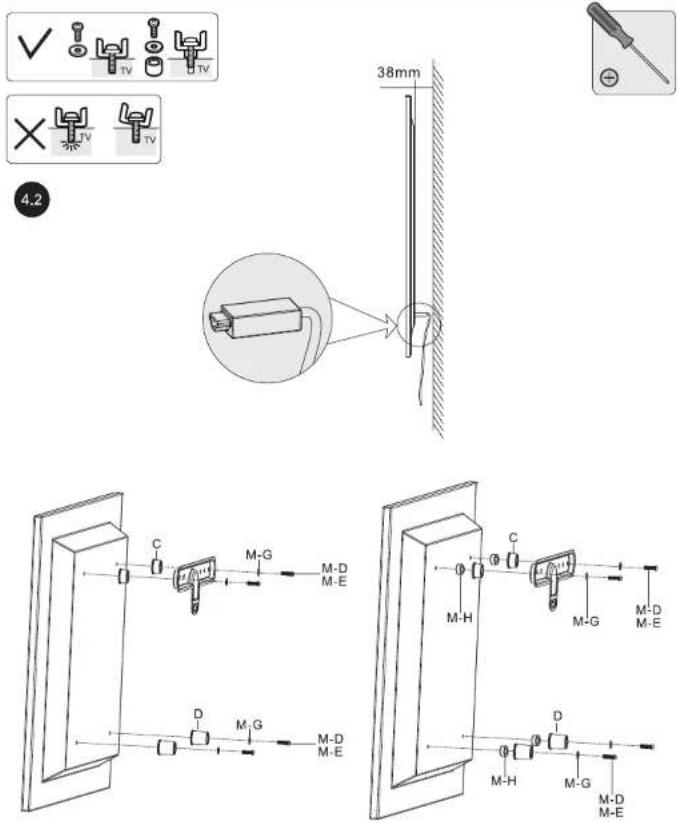

1. Anbringung des Grundgerüsts und der Abstandshalter an den Bildschirm


19mm M-F M-G M-A M-B M-C C M-F M-G M-A M-B M-C oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder oder Moderate M-H Moderate M-G Moderate M-C Moderate M-D Moderate M-E Moderate M-I Moderate M-G Moderate M-D Moderate M-E Moderate M-I Moderate M-G Moderate M-D Moderate M-E Moderate M-I Moderate M-G Moderate M-D Moderate M-E

Wählen Sie die zu Ihrem TV passenden Schrauben und Abstandshalter
Montieren Sie das Grundgerüst und die Abstandshalter am Display.
Fixieren Sie die Teile mit Hilfe von den dazugehörigen Schrauben.

Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen!

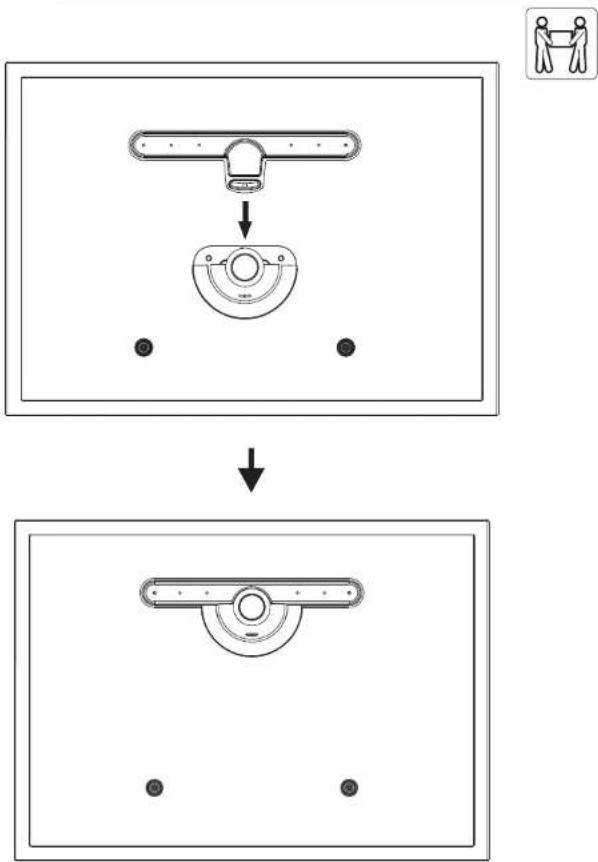

1. Aufhängung des TV-Geräts an die Wandplatte

   Nach dem Sie die Wandplatte an der Wand und das Grundgerüst inkl. Abstandshalter am Bildschirm sicher befestigt haben, heben Sie den Bildschirm an und hängen Sie das Grundgerüst am TV in die Aufnahmeschiene der Wandplatte von oben ein

6. Bildschirm entfernen (falls notwendig)

20mm

Heben Sie den Bildschirm bis zum Anschlag hoch (ca. 20mm)

Senken Sie den Bildschirm vorsichtig runter, um die Halterung zu entriegein

Jetzt können Sie den Bildschirm hoch heben und von der Halterung entfernen.

Wartung

- Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest

- Beit Fragen kontaktieren Sie Ihren Händler.
