BEDIENUNGSANLEITUNG S0244 Ricoo

Please note: The numbering on the plastic seg may differ. Bitte beachten: Die Durchnummerung auf dem Plasticbeckel kann abweichend

STEP 3*

SCHRITT 3*

' optional

Fitting plastic cover Montage der Plastikabdeckung

Bei Bedarf können Sie die Plaslik-abdeckungen abstecken, umdrehen und wieder an das Wandhaltergelenk montieren.

TV / monitor back TV / Monitor Rückseite

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchem an Ihrem TV / Monitor!

Diese Wandhalterung unterstützt folgende VESA / Lochabstände:

Horizontal / Waagerecht. Vertical / Senkrecht

Preparation of the wall panel Vorbereitung der Wandplatte

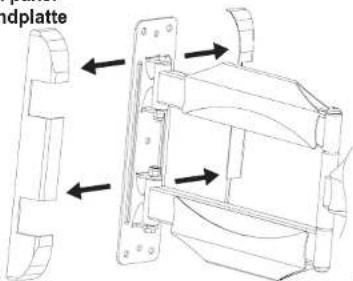

Ziehen Sie die zwei Plastikabdeckungen an der Wandplatte ab Spater, nach dem Schritt B. stecken Sie beide Plastikabdeckungen an die Wandplatte wieder auf.

endplatte

STEP 2

SCHRITT 2

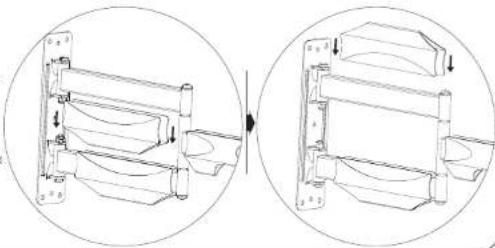

Removing the front panel Demontage der Frontplatte

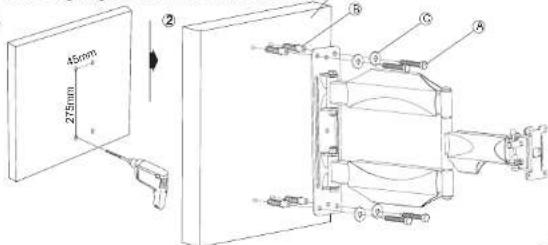

Solid concrete mounting Befestigung an der Massivbetonwand

STEP 5 B SCHRITT 5 B Wood stud mounting Befestigung an der Holzbalkenwand Drilling Bohrung Stud flücker Balkerflücker 50 mm Ø 3 mm Wood stud Holzbalken

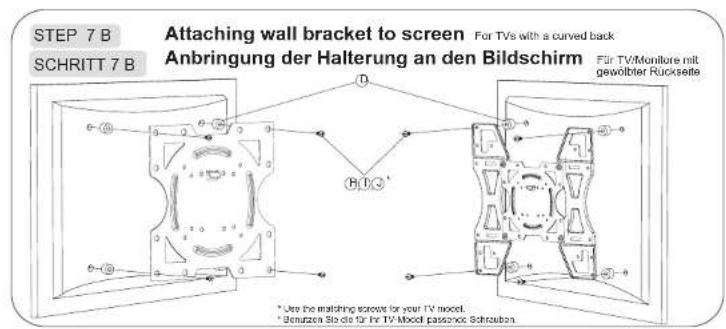

STEP 7 B SCHRITT 7 B Attaching wall bracket to screen For TVs with a curved back Anbringung der Halterung an den Bildschirm Für TV Monilore mit gewölter Rückseite * Use the matching screws for your TV mood. * Denutzen Sie die für TV Mood passence Schreben

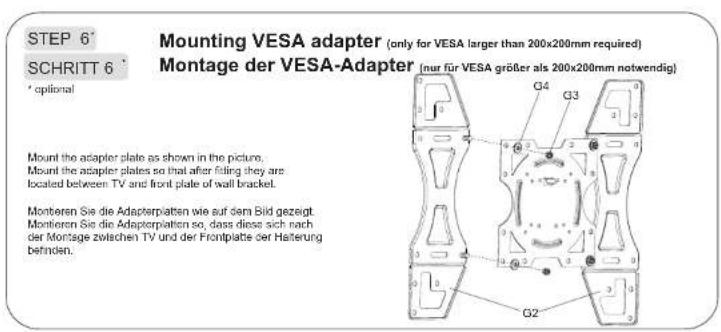

STEP 6' SCHRITT 6' * optional Mounting VESA adapter (only for VESA larger than 200x200mm required) Montage der VESA-Adapter (nur für VESA größer als 200x200mm notwendig) Mount the adapter plate as shown in the picture. Mount the adapter plates so that after filing they are located between TV and front plate of wall bracket. Monteren Sie die Adapterplatten wie auf dem Bild gezeigt. Monteren Sie die Adapterplatten so, dass diese sich nach der Montage zwischen TV und der Frontplatte der Haiterung bernden.

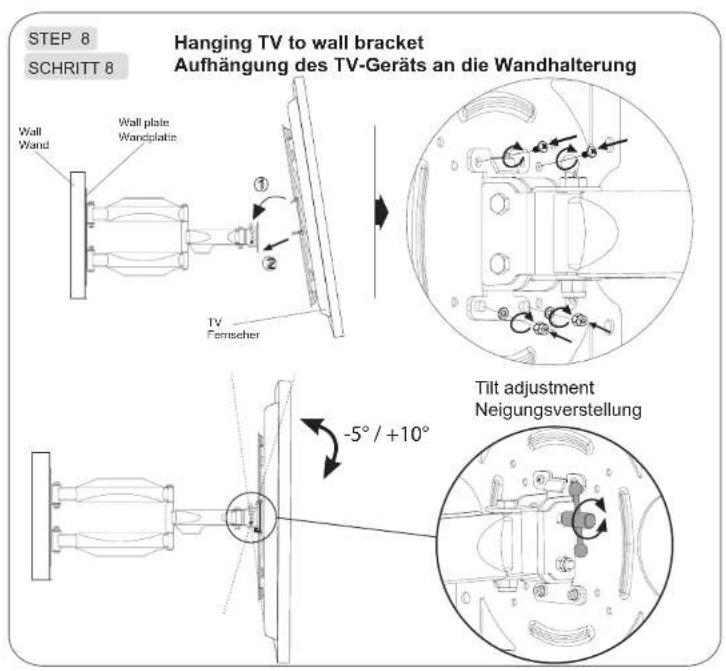

STEP 8 SCHRITT 8 Hanging TV to wall bracket Aufhängung des TV-Geräts an die Wandhalterung Wall Wand Wall plate Wandplatie TV Ferrischer Tilt adjustment Neigungsverstellung -5° / +10°

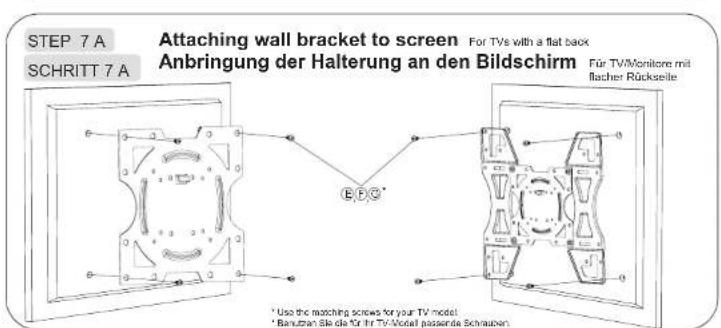

STEP 7 A SCHRITT 7 A Attaching wall bracket to screen For TVs with a flat back Anbringung der Halterung an den Bildschirm Für TV/Monitore mit flacher Rückseite * Use the matching screws for your TV model. * Baratzen Sie die für Its TV-Modell passende Schrauben

If screws "E,F,G" are too short, plastic cylinder "D" with longer screws "H,I,J" can be used. Wenn Schrauben "E,F,G" zu kurz sind, können Plastikzylinder "D" mit längeren Schrauben "H,I,J" verwendet werden.
