BEDIENUNGSANLEITUNG S2122 Ricoo

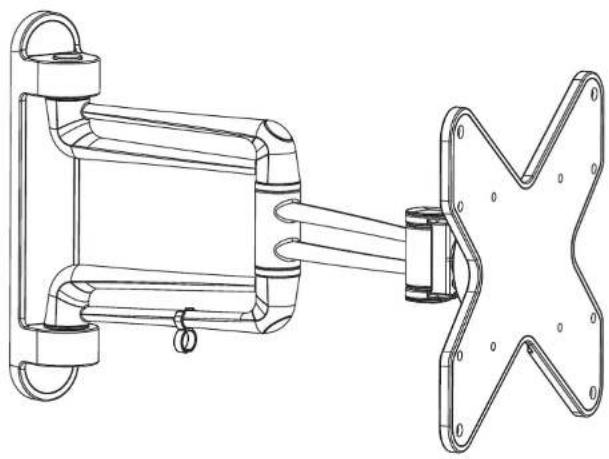

Wandhalterung für TV / Monitor

ACHTUNG: NIEMALS DAS MAXIMAL ZULÄSSIGE BELASTUNGSGEWICHT ÜBERSCHREITEN. MISSACHTUNG KANN ZU SACHSCHÄDEN ODER SCHWEREN VERLETZUNGEN FÜHREN!

S2122

ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen.

WARNUNG

• Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
• Dieses Produkt darf NUR, wie in dieser Anleitung beschrieben, installiert und verwendet werden. Unsachgemäße Installation dieses Produkts kann Schäden verursachen oder zu schweren Verletzungen führen.
• Dieser Artikel darf nur vom Fachpersonal montiert / installiert werden.
• Stellen Sie sicher, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.
• Bei der Montage an die Holz-Wandbalken, stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen.
• Verwenden Sie immer eine technische Vorrichtung oder lassen Sie sich von einer zweiten Person unterstützen, wenn Sie die Konstruktion oder angeschlossene Komponente heben oder ausrichten möchten.
• Ziehen Sie die Schrauben fest an, jedoch nicht überziehen / überdrehen. Überziehung der Schrauben kann zu Schäden an der Konstruktion führen und reduziert die Haltbarkeit der gesamten Konstruktion.
• Dieses Produkt ist nur für den Innenbereich gedacht. Verwendung dieses Produkts im Freien kann zu Produkt- und Personenschäden führen.

Lieferumfang

WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie ihren Händler.

Dekorative Abdeckung 1 (x1) B 3mm Inbusschlüssel (x1) D Grundgerüst (x1) A Dekorative Abdeckung 2 (x2) C 4mm Inbusschlüssel (x1) E

Paket M

M4×14 (×4) M-A

M5x14 (x4) M-B

M6x14 (x4) M-C

M8x20 (x4) M-D

D5 Unteriegscheibe (x4) M-E

D8 Unterlegscheibe (x4) M-F

Abstandshalter (x8) M-G

Paket W

ST5.5×50 (×3) W-A

Betonwand-Dübel (x3) W-B

D6 Unterlegscheibe (x3) W-C

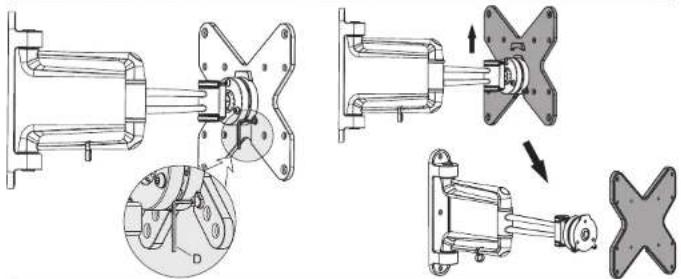

1. Trennung der Frontplatte vom Grundgerüst


2a. Befestigung an der Holzbalkenwand

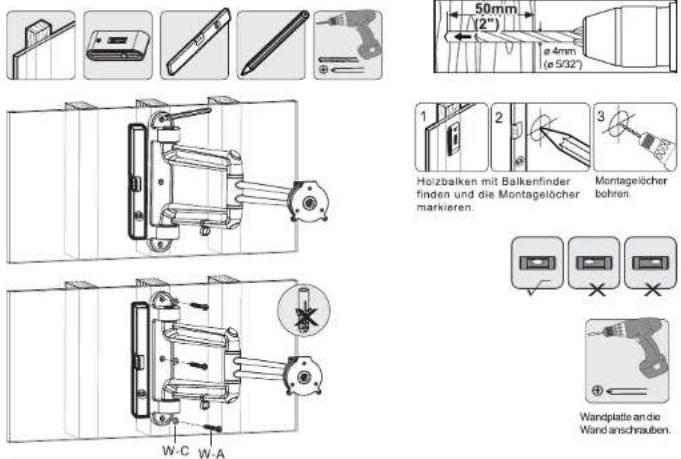

50mm (2") ø 4mm (ø 5/32') Holzbalken mit Balkenfinder finden und die Montagelöcher markieren. Montagelöcher bohren. Wandplatte an die Wand anschrauben. W-C W-A

WARNUNG

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen.
• Installateure sind dafür verantwortlich, die nötigen Werkzeuge für andere Arlen von Einbausituationen zur Verfügung zu stellen.
- Installateure müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.

2b. Befestigung an der Massivbetonwand

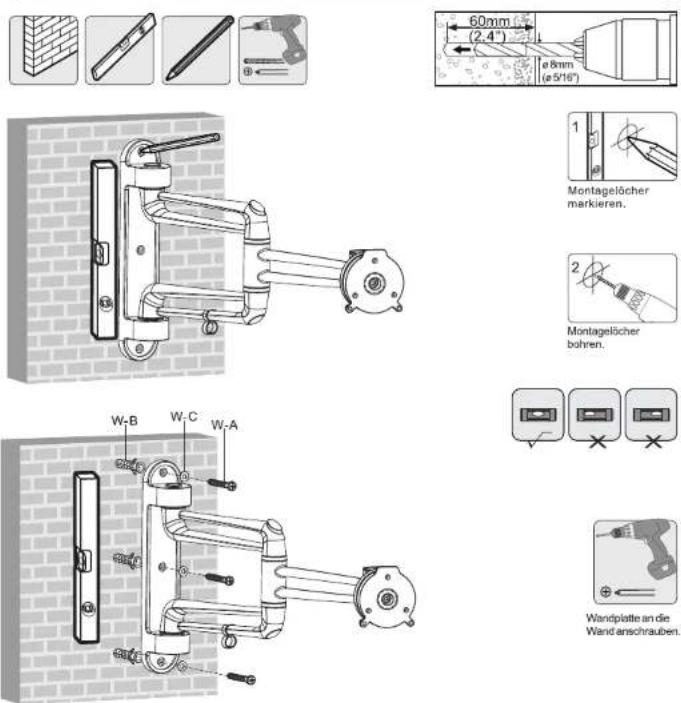

60mm (2,4") e8mm (e5'16') Montagelöcher markieren. Montagelöcher bohren. W-B W-C W-A Wandplatte an die Wand anschrauben.

WARNUNG

installauleure müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann

1. Aufhängung des TV-Geräts an die Wandhalterung / das Grundgerüst


Wand Wand

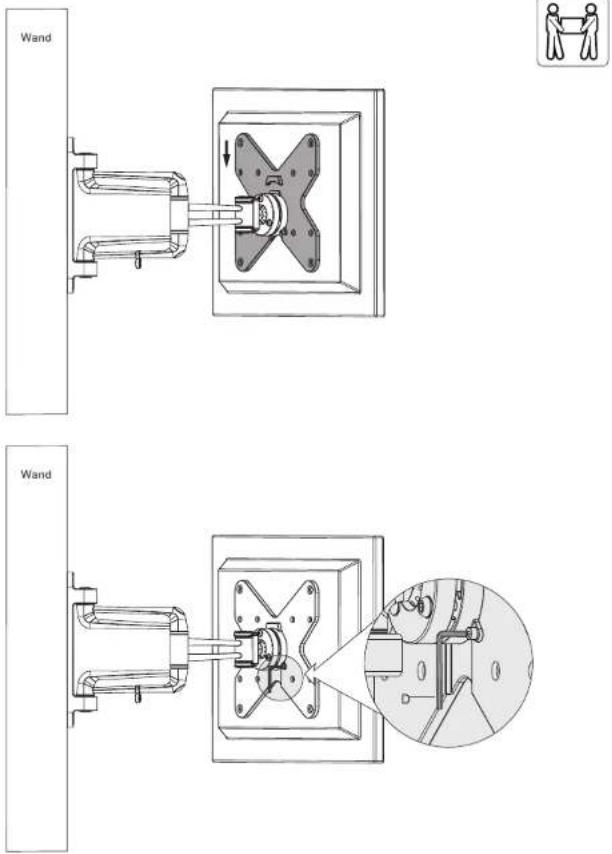

Haben Sie das Display inkl. montierter Frontplatte an und hängen diese in das Grundgerüst der Haiterung ein Ziehen Sie alle Schrauben (welche im Schritt 1 entfernt wurden) wieder zu.

1. Kabelführung

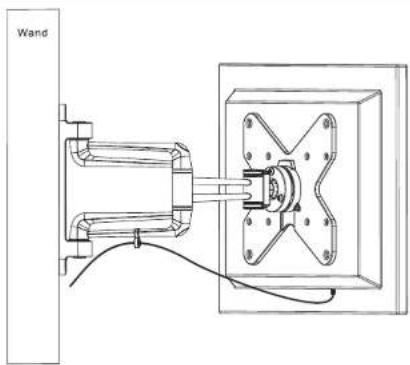

Schließen Sie die Kabel an Ihrem Fernseher an und führen Sie die Kabel durch den Führungsbügel. ACHTUNG: Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beinträchtigt wird.

1. Einstellungen / Ausrichtung

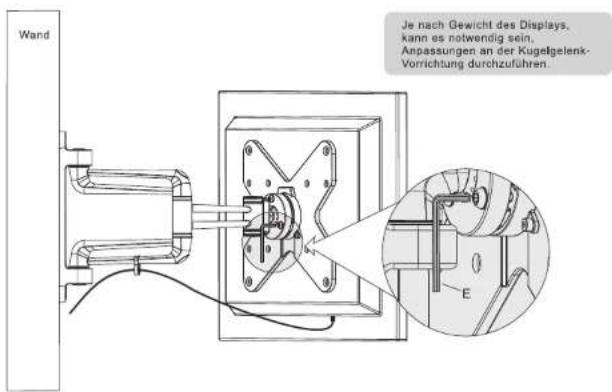

Wand Je nach Gewicht des Displays, kann es notwendig sein. Anpassungen an der Kugelgelenk- Vorrichtung durchzuführen.

180° 180° 360° +15° -15°

Die TV-Halterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden.

Warlung

- Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest

angezogen sind

- Bei Fragen kontaktieren Sie ihren Händler
