BEDIENUNGSANLEITUNG S1844 Ricoo

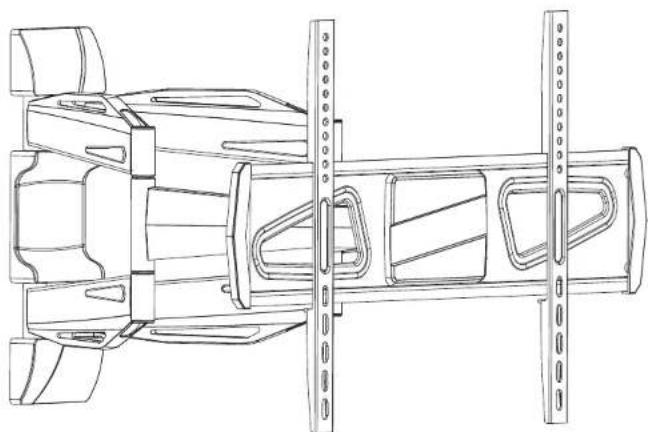

Wandhalterung für TV / Monitor

ACHTUNG: NIEMALS DAS MAXIMAL ZULÄSSIGE BELASTUNGSGEWICHT ÜBERSCHREITEN. MISSACHTUNG KANN ZU SACHSCHÄDEN ODER SCHWEREN VERLETZUNGEN FÜHREN!

S1844

200x200/300x300 400x200/400x400

40kg 88lbs MAX

ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen.

WARNUNG

• Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
• Dieses Produkt darf NUR, wie in dieser Anleitung beschrieben, installiert und verwendet werden. Unsachgemäße installation dieses Produkts kann Schäden verursachen oder zu schweren Verletzungen führen.
• Dieser Artikel darf nur vom Fachpersonal montiert / installiert werden.
• Stellen Sie sicher, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.
• Bei der Montage an die Holz-Wandbalken, stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen.
• Verwenden Sie immer eine technische Vorrichtung oder lassen Sie sich von einer zweiten Person unterstützen, wenn Sie die Konstruktion oder angeschlossene Komponente heben oder ausrichten möchten.
• Ziehen Sie die Schrauben fest an, jedoch nicht überziehen / überdrehen. Überziehung der Schrauben kann zu Schäden an der Konstruktion führen und reduziert die Haltbarkeit der gesamten Konstruktion.
• Dieses Produkt ist nur für den Innenbereich gedacht. Verwendung dieses Produkts im Freien kann zu Produkt- und Personenschäden führen.

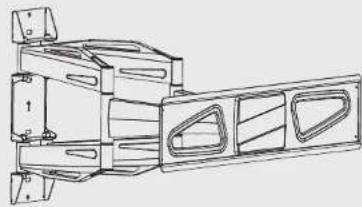

Lieferumfang

WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler.

Unterlegscheibe (x4) Abstandshalter (x8) M-F M-G

Abstandshalter (x4) M-H

Paket W

ST6.3x55 (x6) W-A

Betonwand-Dübel (x6) W-B

D6 Unterlegscheibe (x6) W-C

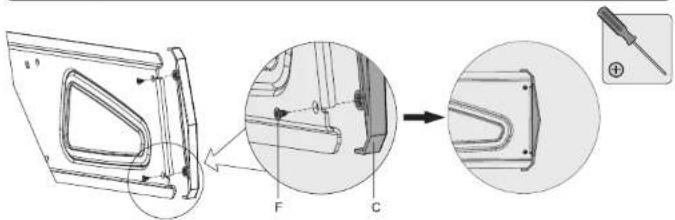

1. Demontage der dekorativen Abdeckungen

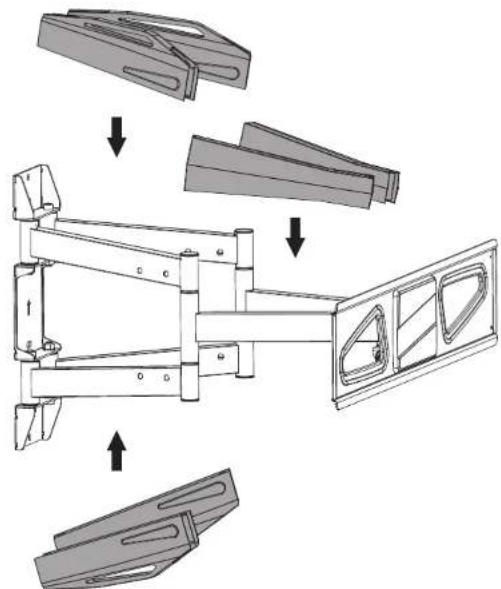

1. Montage der dekorativen Abdeckungen

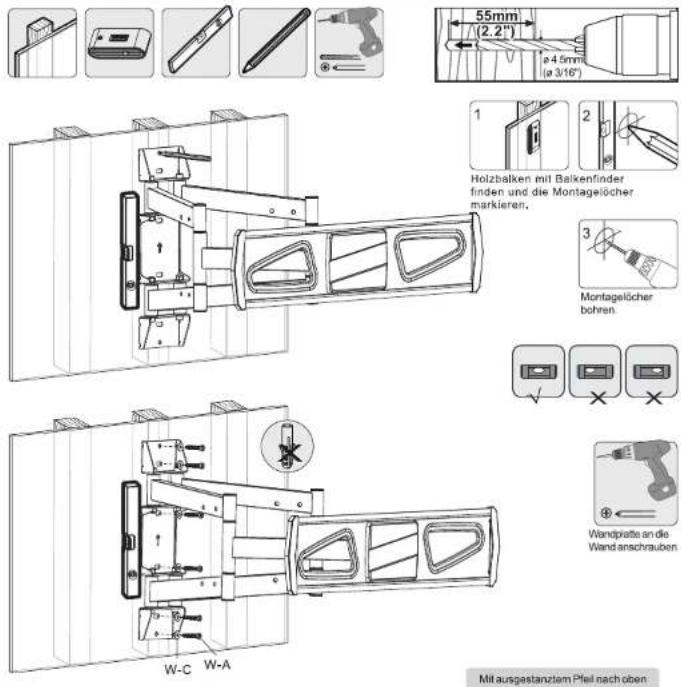

3a. Befestigung an der Holzbalkenwand

55mm (2,2") a 4.5mm (a 3/16") Holzbalken mit Balkenfinder finden und die Montagelöcher markieren. Montagelöcher bohren. Wandpratte an die Wand anschrauben Mit ausgestanztäm Pfeil nach oben W-C W-A

WARNUNG

- Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen.

- Installataure sind dafür verantwortlich, die nötigen Werkzeuge für andere Arten von Einbausituationen zur Verfügung zu stellen.

- Installature müssen sicher stellen, dass die Anbauflüche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann

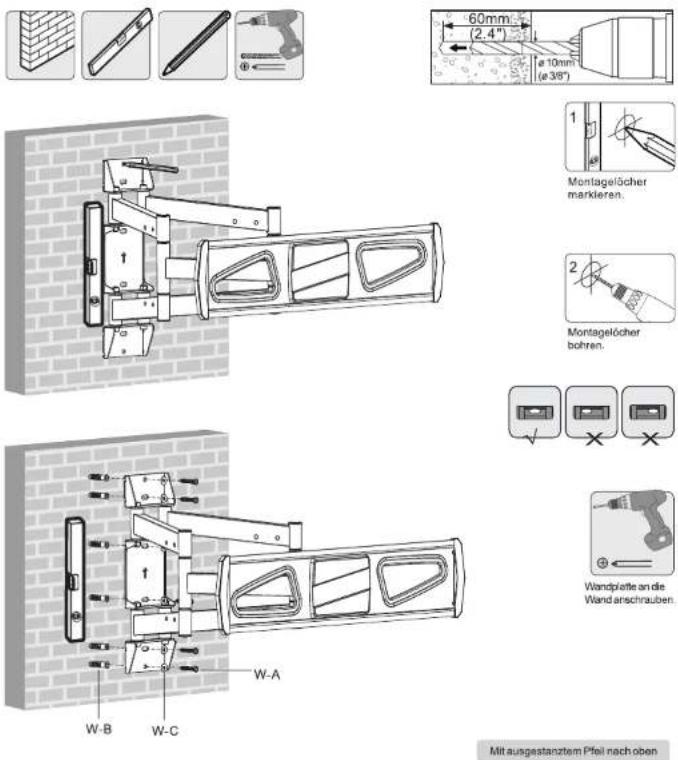

3b. Befestigung an der Massivbetonwand

WARNUNG

Installateure müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.

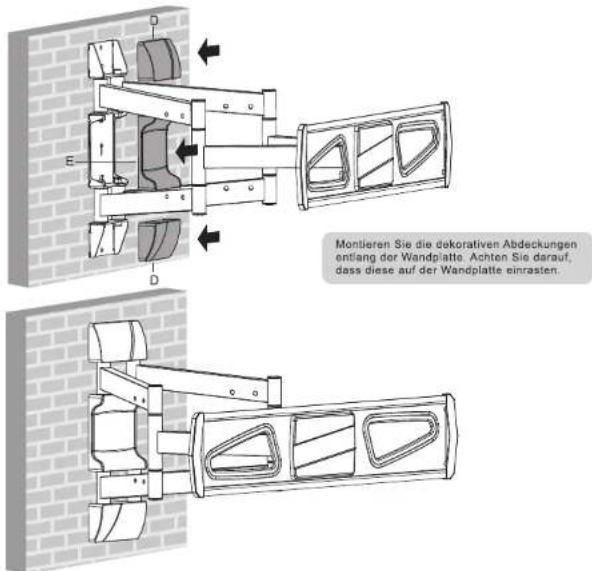

1. Montage der dekorativen Abdeckungen

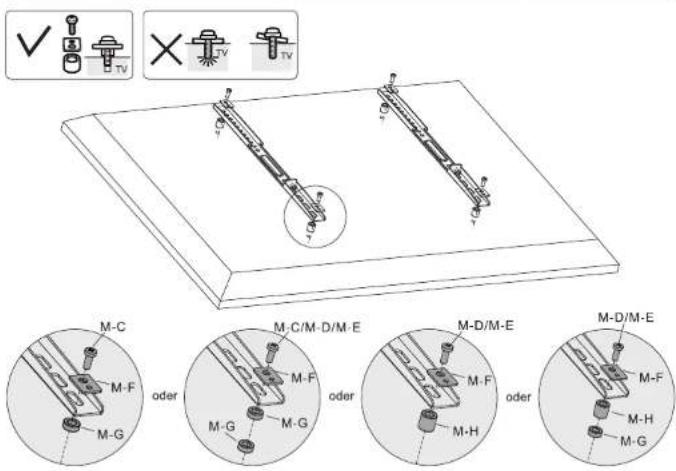

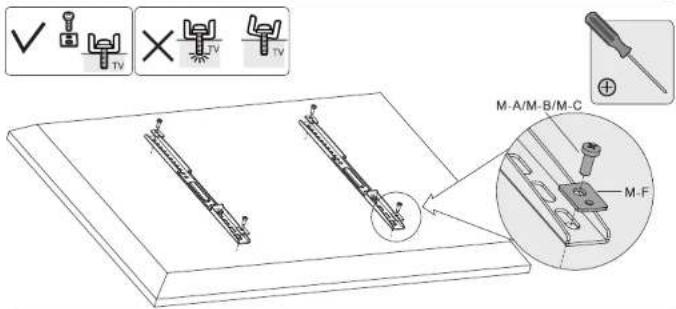

2. Anbringung der Montageschienen an den Bildschirm


Oberseite des TVs

5-1 Für Bildschirme mit flacher Rückseite

5-2 Für TV/Monitore mit gewölbter Rückseite oder für den freien Zugang zu den Anschlüssen

Beachten: Wählen Sie die zu Ihrem TV passenden Schrauben, Unterlegscheiben und falls erforderlich die
Abstandshalter
- Montieren Sie die Montageschienen so nah wie möglich zur Mitte des TV-Gerätes.
Fixieren Sie die Montageschienen mit Hilfe von den dazugehörigen Schrauben.

Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen!

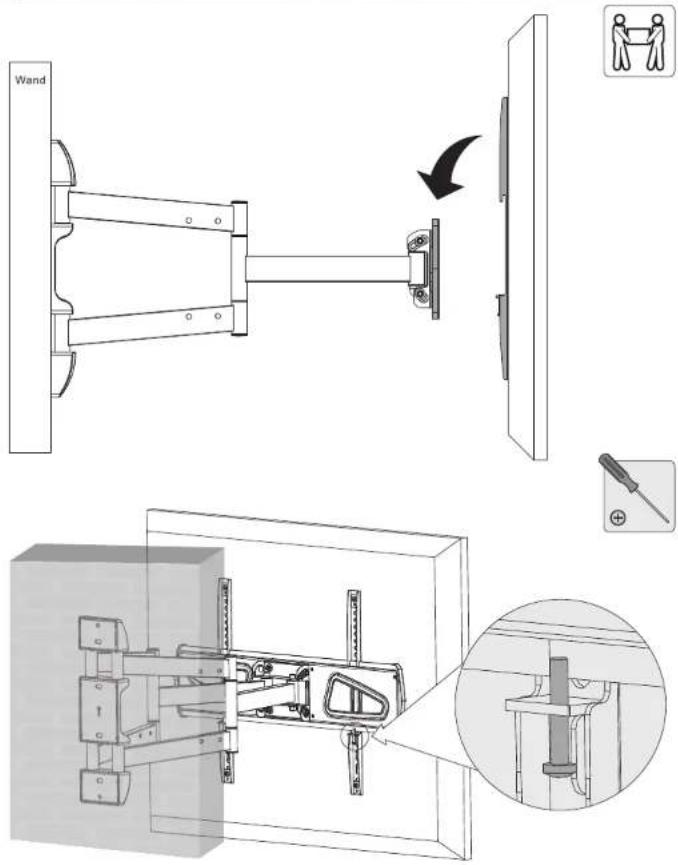

1. Aufhängung des TV-Geräts an die Wandhalterung / das Grundgerüst


Wand

Ziehen Sie zwei Schrauben mit einem passenden Schraubendreher nach, um die Halterung zu sichern.

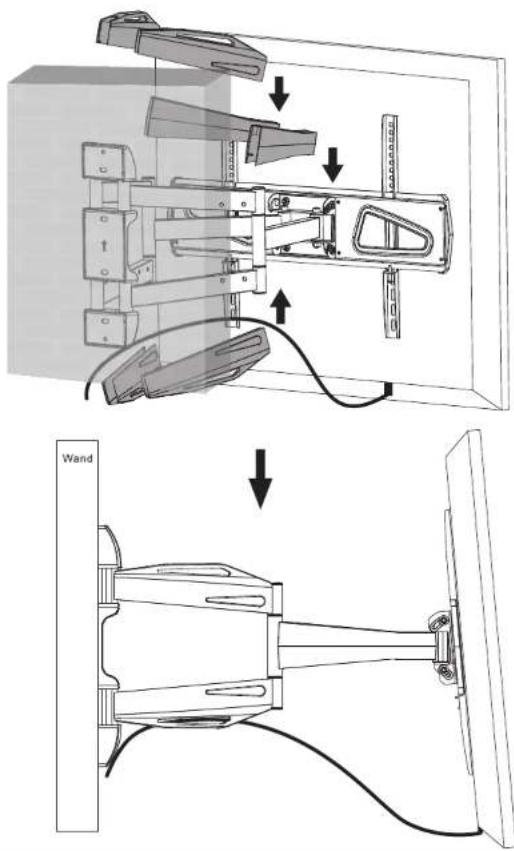

7. Kabelführung

Wand

• Schließen Sie die Kabel an Ihrem Fernseher an und führen Sie die Kabel durch die Führungsschiene.
• Montieren Sie die dekorativen Abdeckungen
  ACHTUNG: • Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beinträchtigt wird.
• Kabel möglichst getrennt durchführen (obere oder untere Abdeckung) um Signalstorung zu vermeiden

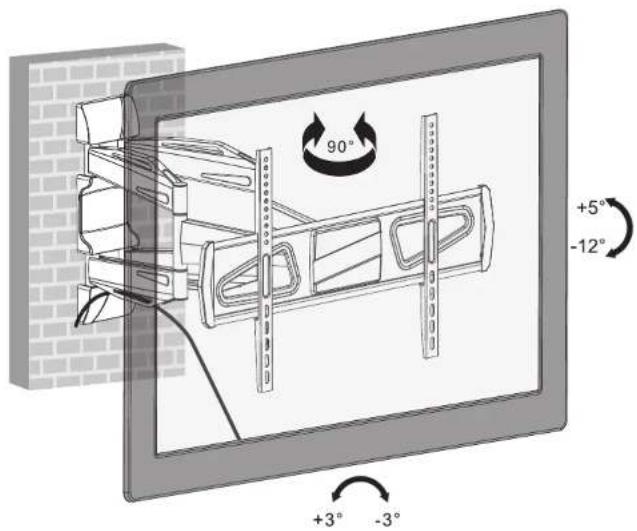

8. Einstellungen / Ausrichtung

90° +5° -12° +3° -3°

Die TV-Halterung kann um 90° geschwenkt, um +5° / -12° geneigt oder um +/-3° gedreht werden.

Wartung

• Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest
  angezogen sind.
• Bei Fragen kontaktieren Sie ihren Handler.
