BEDIENUNGSANLEITUNG S0344 Ricoo


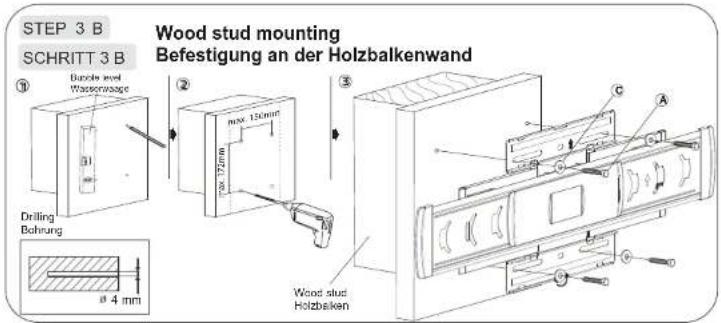

STEP 3 B SCHRITT 3 B ① Bundle level Wasserwage ② max 150mm drilling Bohrung 8-4 mm Wood stud mounting Befestigung an der Holzbalkenwand Wood stud Holzbalken


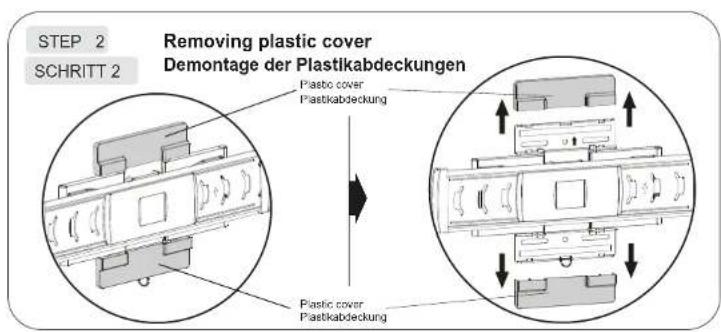

STEP 2 SCHRITT 2 Removing plastic cover Demontage der Plastikabdeckungen Plasto cover Plastikabdeckung Plastic cover Plastikabdeckung


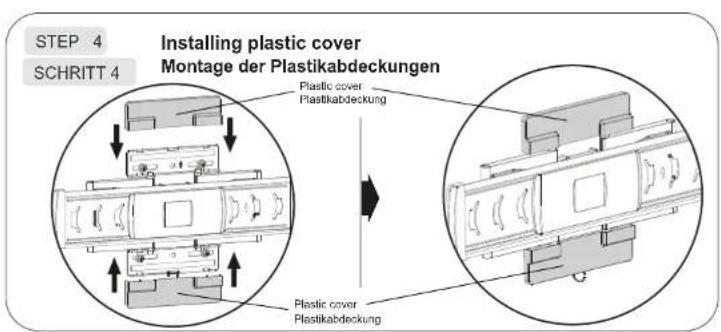

STEP 4 SCHRITT 4 Installing plastic cover Montage der Plastikabdeckungen Plastic cover Plastikabdeckung Plastic cover Plastikabdeckung


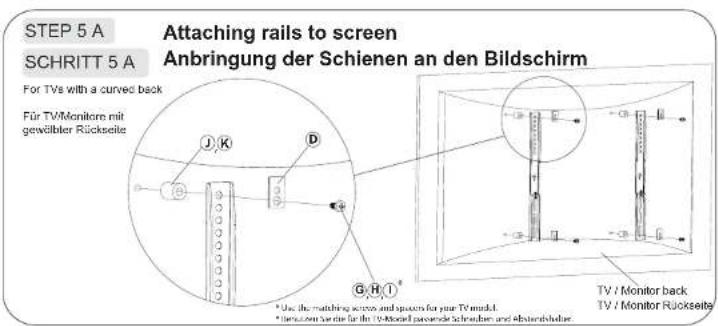

STEP 5 A SCHRITT 5 A For TVs with a curved back Für TV/Monitore mit gewählter Rückseite Attaching rails to screen Anbringung der Schienen an den Bildschirm TV / Monitor back TV / Monitor Rückseite


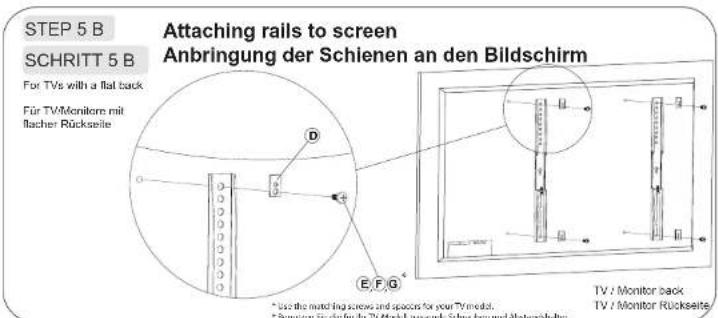

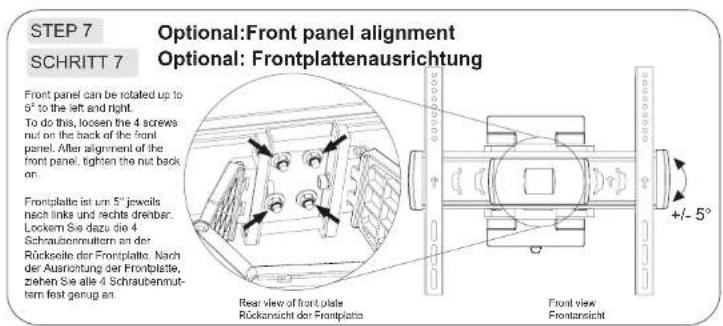

STEP 7 Optional:Front panel alignment SCHRITT 7 Optional: Frontplattenausrichtung Front panel can be rotated up to 5° to the left and right. To do this, loosen the 4 screws nut on the back of the front panel. After alignment of the front panel, tighten the nut back on. Frontplate ist um 5° jeweils nach links und rechts drenber. Lockem Sie dazu die 4 Schraubenmuttern an der Rückseite der Frontplatte. Nach der Ausrichtung der Frontplatte, zehen Sie alle 4 Schraubenmut- term fest genug an. +/- 5° Rear view of front plate Rückansicht der Frontplatte Front view Frontansicht
