BEDIENUNGSANLEITUNG S0422 Ricoo


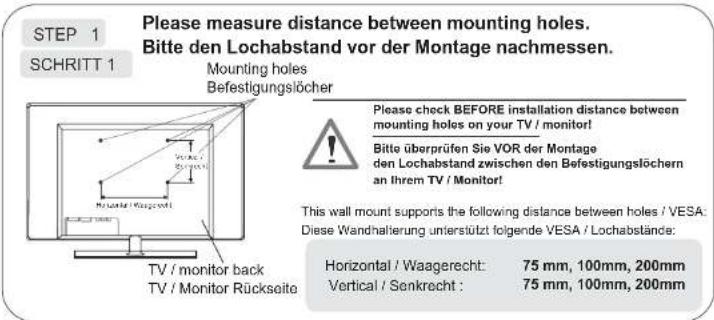

STEP 1 SCHRITT 1 Please measure distance between mounting holes. Bitte den Lochabstand vor der Montage nachmessen. Mounting holes Befestigungslöcher Please check BEFORE installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor! This wall mount supports the following distance between holes / VESA: Diese Wandhalierung unterstützt folgende VESA / Lochabstände: Horizontal / Waagerecht: 75 mm, 100mm, 200mm Vertical / Senkrecht : 75 mm, 100mm, 200mm


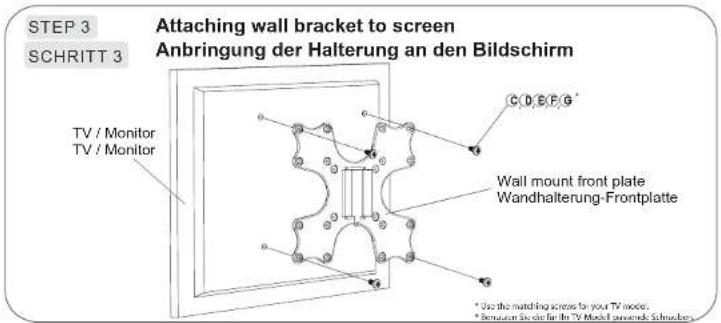

STEP 3 SCHRITT 3 Attaching wall bracket to screen Anbringung der Halterung an den Bildschirm TV / Monitor TV / Monitor G D E F G * Wall mount front plate Wandhalterung-Frontplatte * Use the matching screws for your TV mode. * Benaten Siefer für die TV Model sowie Schneubers


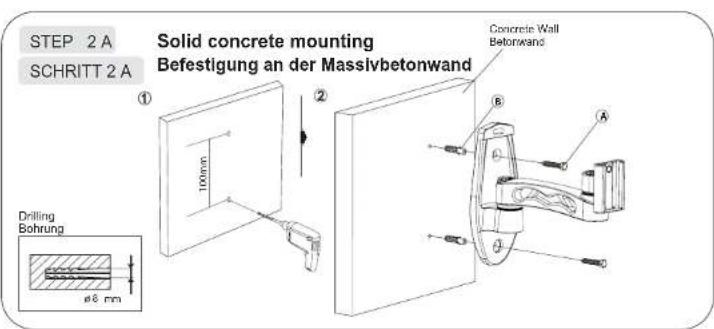

STEP 2 A SCHRITT 2 A Solid concrete mounting Befestigung an der Masslvbetonwand Drilling Bohrung ø8 mm Concrete Wall Betonwand


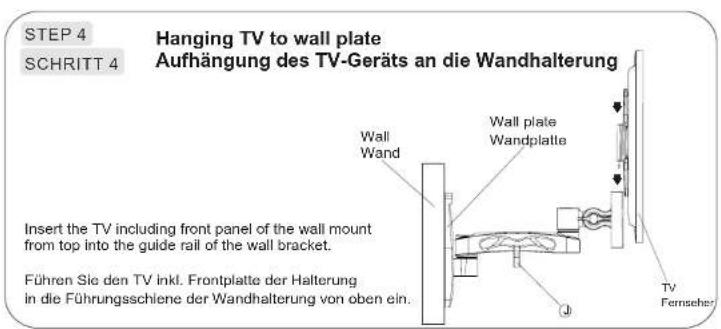

STEP 4 Hanging TV to wall plate SCHRITT 4 Aufhängung des TV-Geräts an die Wandhalterung Insert the TV including front panel of the wall mount from top into the guide rail of the wall bracket. Führen Sie den TV inkl. Frontplatte der Halterung in die Führungsschiene der Wandhalterung von oben ein.


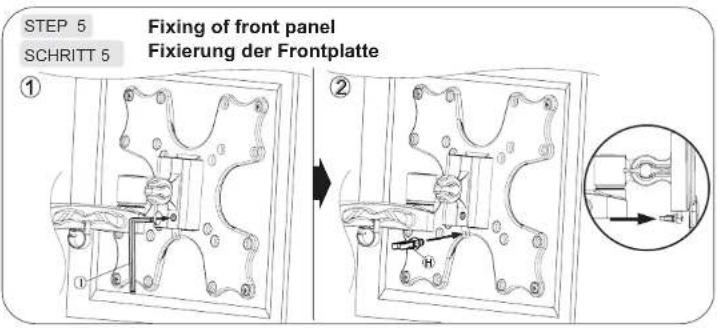

STEP 5 Fixing of front panel SCHRITT 5 Fixierung der Frontplatte ① ②
