BEDIENUNGSANLEITUNG S0511 Ricoo


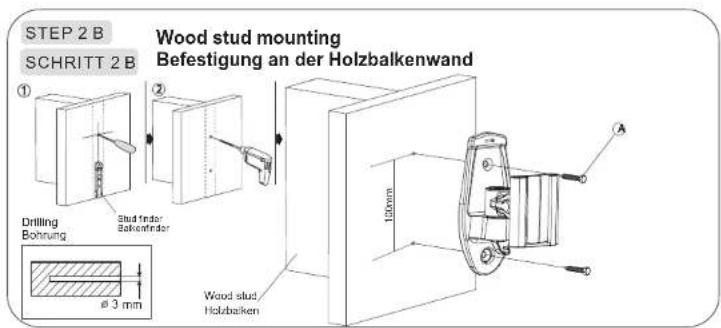

STEP 2 B SCHRITT 2 B Wood stud mounting Befestigung an der Holzbalkenwand Drilling Bohrung Stud finder Balkenfinder 100mm ø 3 mm Wood stud/ Holzbalken


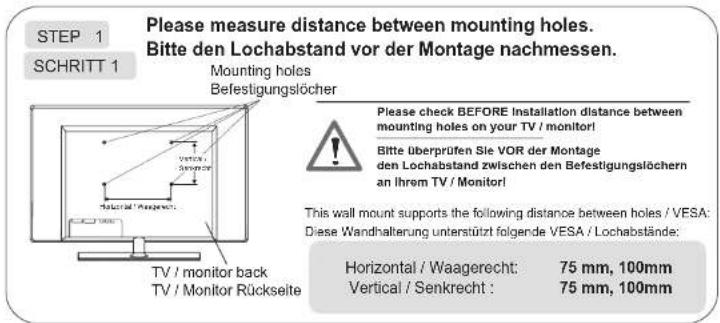

STEP 1 SCHRITT 1 Please measure distance between mounting holes. Bitte den Lochabstand vor der Montage nachmessen. Mounting holes Befestigungslöcher Please check BEFORE Installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor! This wall mount supports the following distance between holes / VESA: Diese Wandhalterung unterstützt folgende VESA / Lochabstände: Horizontal / Waagerecht: 75 mm, 100mm Vertical / Senkrecht : 75 mm, 100mm


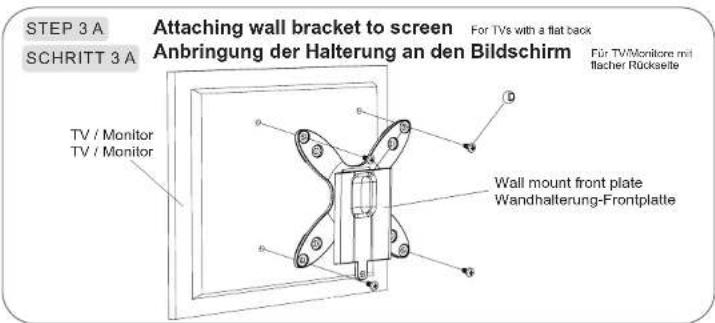

STEP 3 A SCHRITT 3 A Attaching wall bracket to screen Anbringung der Halterung an den Bildschirm For TVs with a flat back Für TV/Monitore mit flacher Rückseite TV / Monitor TV / Monitor Wall mount front plate Wandhalterung-Frontplatte


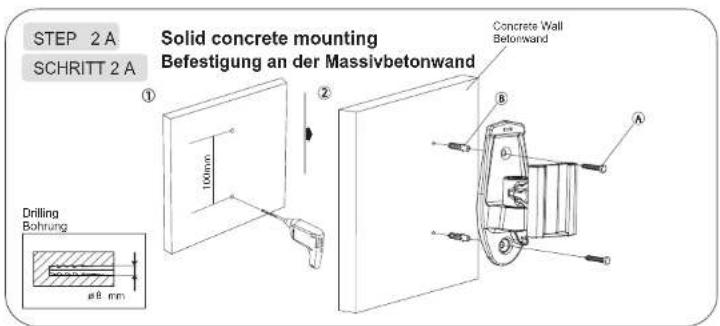

STEP 2A SCHRITT 2A Solid concrete mounting Befestigung an der Massivbetonwand Concrete Wall Befonward Drilling Bohrung 100mm ø8 mm ① ② ③ A


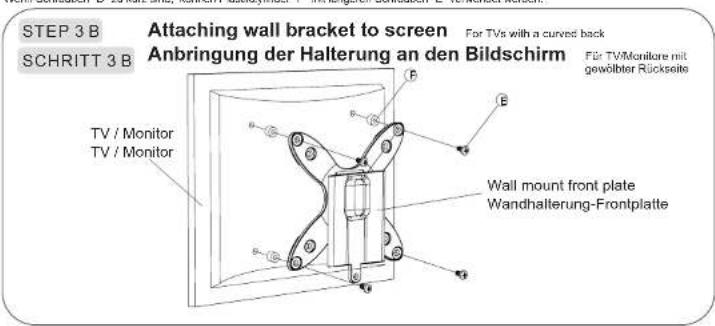

STEP 3 B SCHRITT 3 B Attaching wall bracket to screen For TVs with a curved back Anbringung der Halterung an den Bildschirm FÜR TV/Monilore mit gewölbter Rückseite TV / Monitor TV / Monitor Wall mount front plate Wandhalterung-FrontplatteSTEP 4
SCHRITT 4
Aufhängung des TV-Geräts an die Wandhalterung
Führen Sie den TV inkl. Frontplatte der Halterung in die Führungsschiene der Wandhalterung von oben ein.
SCHRITT 5
Fixierung der Frontplatte
①
Zusätzliche Optionen & Neigungsverstellung
Tilt adjustment Neigungsverst
