BEDIENUNGSANLEITUNG S0444 Ricoo


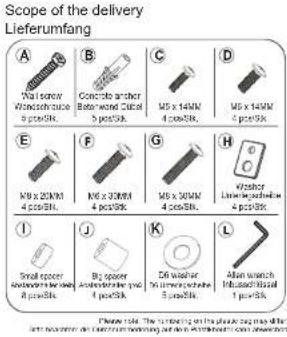

Typ: S0444 M Wall mount Wanchalter: 1 pcs/8k. N Front angle Frontbrance 1 pcs/8k. C Wall baffle Wane-Schublarze 1 pcs/8k.


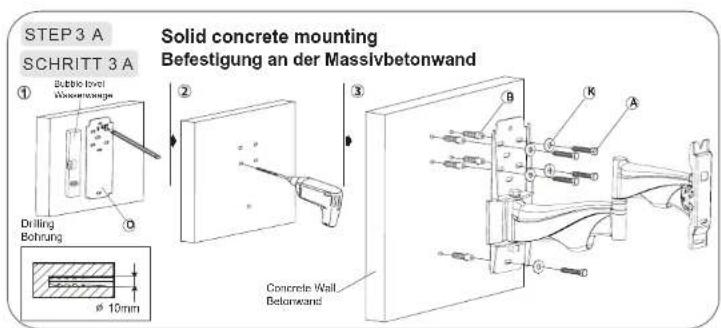

STEP 3 A SCHRITT 3 A ① Bubble level Konzernwange Drilling Bohrung ∅ 10mm Solid concrete mounting Befestigung an der Masslvbetonwand Concrete Wall Belonwand


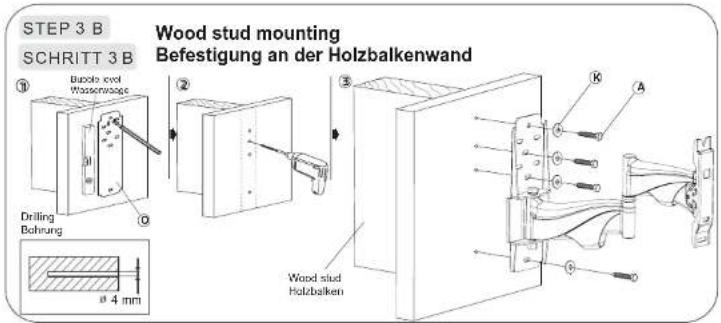

STEP 3 B SCHRITT 3 B Wood stud mounting Befestigung an der Holzbalkenwand ① ② ③ Drilling Bahrung 8 - 4 mm K A ④ ⑤ ⑥ ⑦ Wood stud Holzbalken


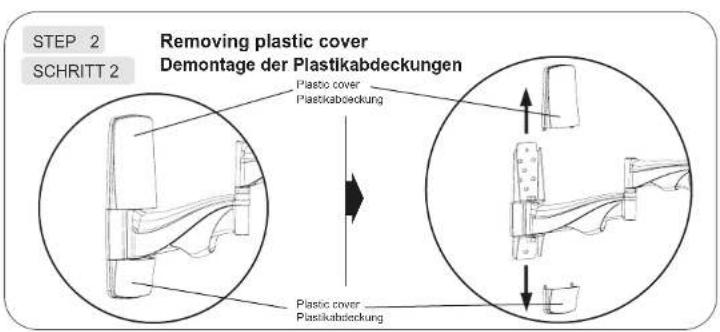

STEP 2 SCHRITT 2 Removing plastic cover Demontage der Plastikabdeckungen Plasto cover Plastikabdeckung Plastic cover Plastikabdeckung


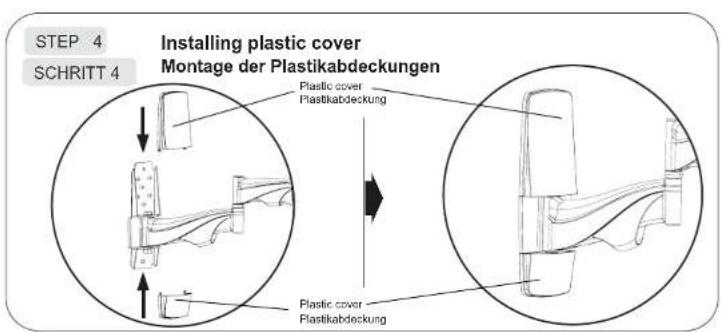

STEP 4 SCHRITT 4 Installing plastic cover Montage der Plastikabdeckungen Plastic cover Plastikabdeckung Plastic cover Plastikabdeckung


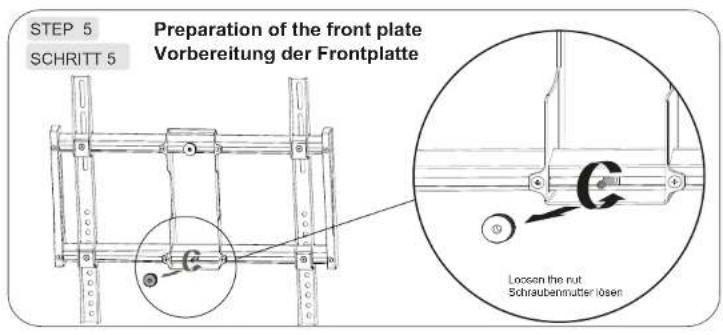

STEP 5 SCHRITT 5 Preparation of the front plate Vorbereitung der Frontplatte Locsen the nut Schraubenmutter lösen


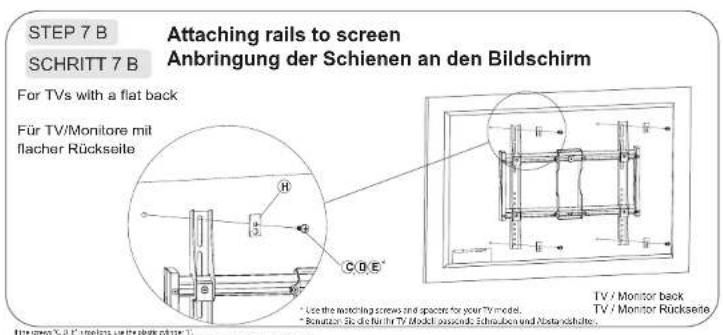

STEP 7 B SCHRITT 7 B Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a flat back Für TV/Monitore mit flacher Rückseite C O E TV / Monitor back TV / Monitor Rückseite * Use the matching screws and spacers for your TV model. * Bonanza St. die flather TV Model: swazende Schreibungen und Nostschulter.


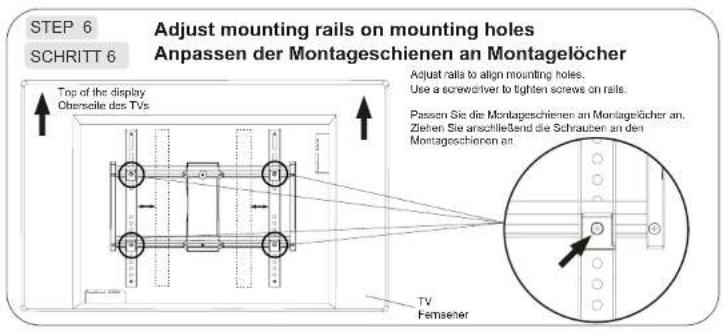

STEP 6 SCHRITT 6 Adjust mounting rails on mounting holes Anpassen der Montageschienen an Montagelöcher Top of the display Obersseite des TVs Adjust rails to align mounting holes. Use a screwdriver to tighten screws on rails. Passen Sie die Montageschienen an Montagelöcher an. Ziehen Sie anschließend die Schrauben an den Montageschienen an. TV Femseher


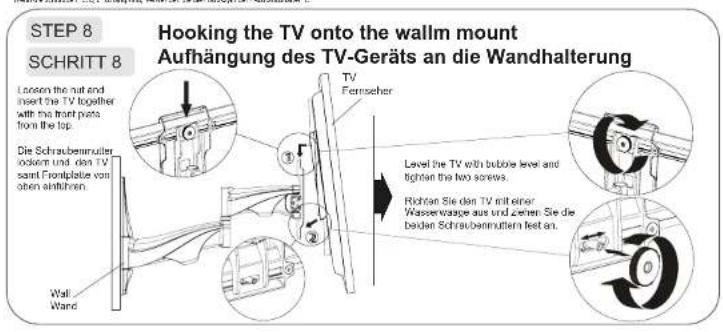

STEP 8 SCHRITT 8 Hooking the TV onto the wall mount Aufhängung des TV-Geräts an die Wandhalterung Lassen the nut and insert the TV together with the front parts from the top. Die Schraubenmutter lockers und den TV saint Frontplatie von oben einführen. Wall Wand TV Fernseher Level the TV with bubble level and tighten the two screws. Richan Sie den TV mit einer Wasserwassge aus und zellen Sie die beiden Schraubenmutter fest an.


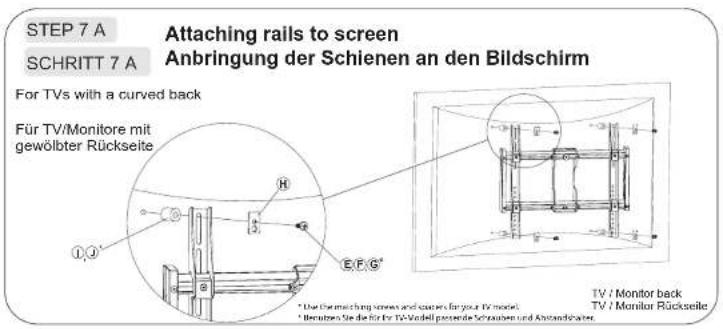

STEP 7 A SCHRITT 7 A Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back Für TV/Monitore mit gewölbter Rückseite TV / Monitor back TV / Monitor Rückseite
