S0544 - Wandhalterung Ricoo - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts S0544 Ricoo als PDF.
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
| Produkttyp | Wandhalterung für TV/Monitor |
| Marke | Ricoo |
| Modell | S0544 |
| VESA-Kompatibilität | Horizontal: 150–400 mm, Vertikal: 100–400 mm |
| Neigung (Tilt) | +15° / -0° (nach vorne neigbar) |
| Schwenkbereich (Swivel) | ±360° (maximal) |
| Rotation (Nivellierung) | ±180° (zur Nivellierung des Bildschirms) |
| Maximale Bildschirmgröße | Nicht angegeben, geeignet für die meisten 32–65 Zoll TVs |
| Maximale Tragfähigkeit | ca. 50 kg (Schätzung basierend auf Bauart) |
| Material | Stahl, pulverbeschichtet (schwarz) |
| Abstand zur Wand | ca. 50–80 mm (abhängig von der Einstellung) |
| Kabelmanagement | Ja (Kabelführung integriert) |
| Befestigungsart | An der Wand (Massivbeton) mit Dübeln und Schrauben |
| Bohrlochdurchmesser | 10 mm |
| Mitgeliefertes Zubehör | Schraubenset, Abstandshalter, Plastikabdeckungen, Wasserwaage |
| Gewicht der Halterung | ca. 2,5 kg |
| Reinigung | Mit einem trockenen Tuch abwischen; keine aggressiven Reinigungsmittel |
| Montagehinweis | Lochabstand vor der Montage messen; Wasserwaage verwenden |
Häufig gestellte Fragen - S0544 Ricoo
Welche VESA-Maße unterstützt die Ricoo S0544 Wandhalterung?
Wie schwer darf mein Fernseher maximal sein?
Welche Bohrer-Größe wird für die Montage benötigt?
Kann die Halterung auch auf einer Gipskartonwand montiert werden?
Wie wird der Fernseher an der Halterung befestigt?
Kann der Fernseher geneigt werden?
Die mitgelieferten Schrauben passen nicht in meinen Fernseher. Was tun?
Wie reinige ich die Wandhalterung?
Kann ich die Halterung nach der Montage noch justieren?
Ist eine professionelle Installation erforderlich?
Benutzerfragen zu S0544 Ricoo
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Wandhalterung kostenlos im PDF-Format! Finden Sie Ihr Handbuch S0544 - Ricoo und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. S0544 von der Marke Ricoo.
BEDIENUNGSANLEITUNG S0544 Ricoo


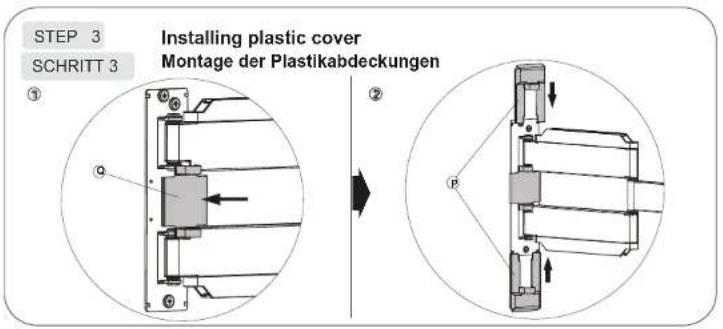

STEP 3 SCHRITT 3 Installing plastic cover Montage der Plastikabdeckungen


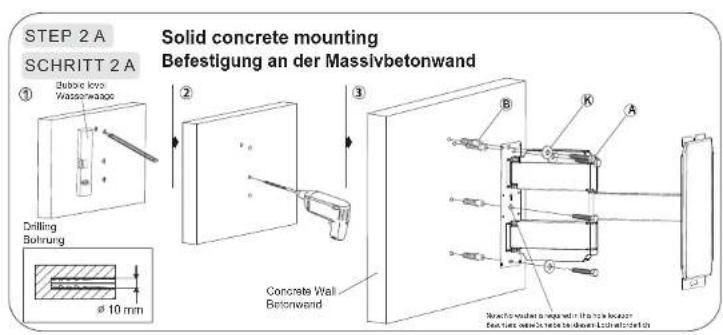

STEP 2 A SCHRITT 2 A Solid concrete mounting Befestigung an der Masslvbetonwand ① Before lovo Wasserwagge Drilling Bohrung Ø 10 mm Concrete Wall Befonvand ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺


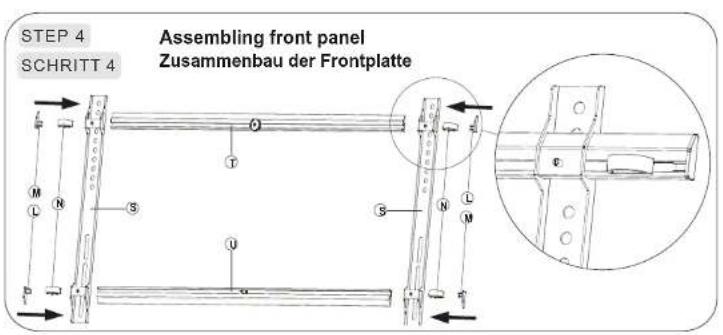

STEP 4 SCHRITT 4 Assembling front panel Zusammenbau der Frontplatte


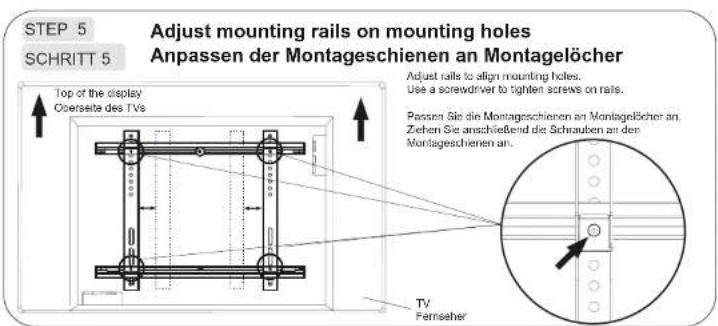

STEP 5 SCHRITT 5 Adjust mounting rails on mounting holes Anpassen der Montageschienen an Montagelöcher Top of the display Oversete des TVs Adjust rails to align mounting holes. Use a screwdriver to tighten screws on rails. Passen Sie die Montageschienen an Montagelöcher an, Ziehen Sie anschließend die Schrauben an den Montageschienen an. TV Fernseher


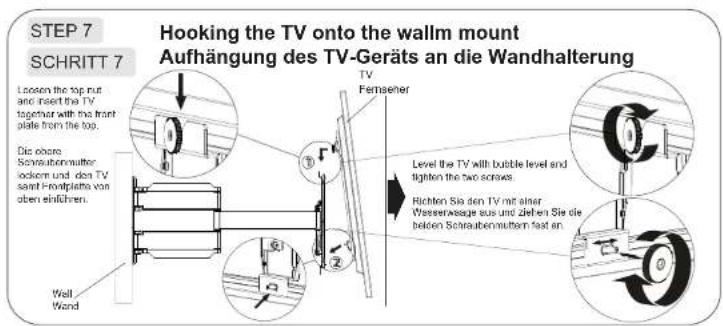

STEP 7 SCHRITT 7 Hooking the TV onto the wallm mount Aufhängung des TV-Geräts an die Wandhalterung Loozen the top nut and insert the TV tagener with the front plate from the top. Dis obso Sovraubenmutter lockem und den TV sant Frontplate von oben einführen. Wall Wand TV Fernseher Level the TV with bubble level and tighten the two screws. Richten Sie den TV mit einer Wasserwespe aus und ziehen Sie die belden Schraubenmuttern fast en.


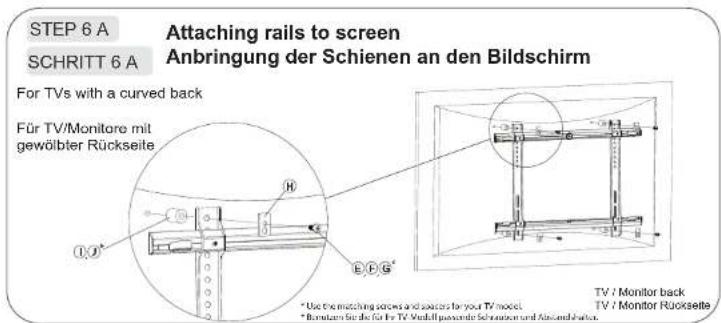

STEP 6 A SCHRITT 6 A Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back Für TV/Monitore mit gewölbter Rückseite H E.P.G. TV / Monitor back TV / Monitor Rückseite * Use the matching screws and switches for your TV model. * Bursatz für die für TV Modell passende Schunde und Abschuldern.


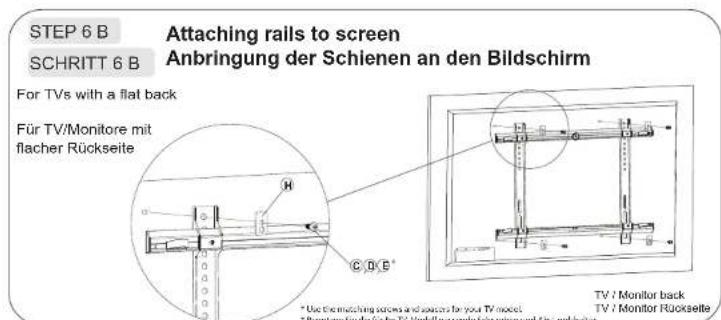

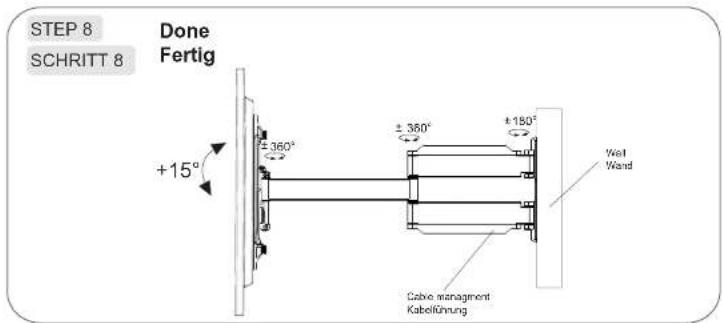

STEP 8 SCHRITT 8 Done Fertig +15° ±360° ±360° +180° Well Wand Cabe management Kabelführung
