BEDIENUNGSANLEITUNG S0564 Ricoo


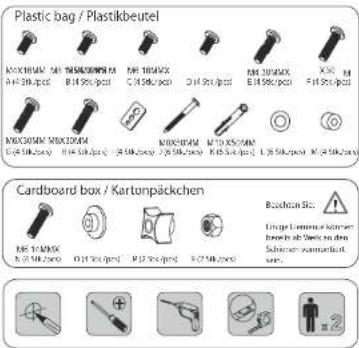

Plastic bag / Plastikbeutel MIX: 100MM A: 300 gm/pc MIX: 100MM A: 300 gm/pc MIX: 100MM A: 300 gm/pc MIX: 100MM A: 300 gm/pc MIX: 100MM A: 300 gm/pc Cardboard box / Kartonpäckchen MIX: 100MM A: 300 gm/pc MIX: 100MM A: 300 gm/pc MIX: 100MM MIX: 100MM MIX: 100MM MIX: 100MM MIX: 100MM MIX: 100MM MIX: 100MM MIX: 100MM MIX: 100MM MIX: 100MM MIX: 100MM MIX: 100MM


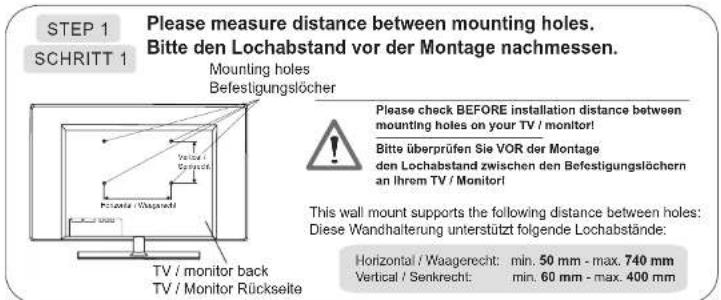

STEP 1 SCHRITT 1 Please measure distance between mounting holes. Bitte den Lochabstand vor der Montage nachmessen. Mounting holes Befestigungslöcher Please check BEFORE installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor! This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände: Horizontal / Waagerecht: min. 50 mm - max. 740 mm Vertical / Senkrecht: min. 60 mm - max. 400 mm


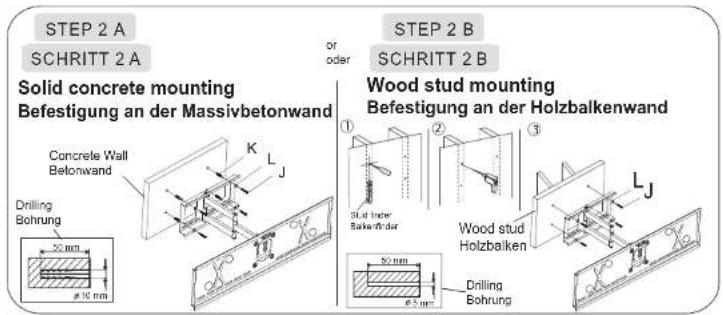

STEP 2 A SCHRITT 2 A Solid concrete mounting Befestigung an der Massivbetonwand Concrete Wall Betonwand Drilling Bohrung 50 mm ±10 mm K L J STEP 2 B SCHRITT 2 B Wood stud mounting Befestigung an der Holzbalkenwand ① Stud lader Bakkeränder ② Wood stud Holzbalken ③ L J Drilling Bohrung


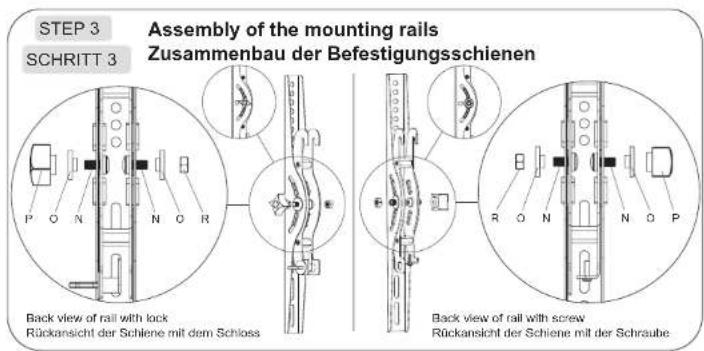

STEP 3 SCHRITT 3 Assembly of the mounting rails Zusammenbau der Befestigungsschienen Back view of rail with lock Rückansicht der Schiene mit dem Schloss Back view of rail with screw Rückansicht der Schiene mit der Schraube


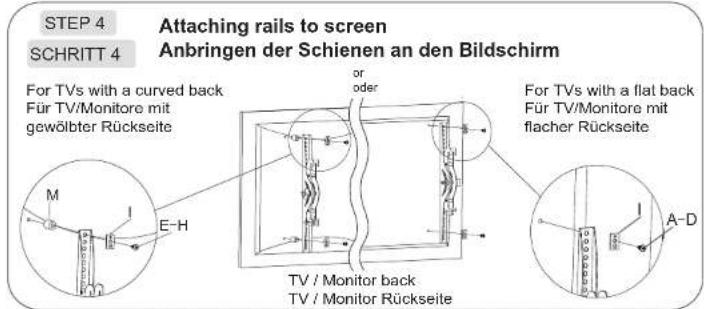

STEP 4 SCHRITT 4 Attaching rails to screen Anbringen der Schienen an den Bildschirm For TVs with a curved back Für TV/Monitore mit gewölbter Rückseite or oder For TVs with a flat back Für TV/Monitore mit flacher Rückseite M E-H TV / Monitor back TV / Monitor Rückseite A-D
