BEDIENUNGSANLEITUNG S0611 Ricoo


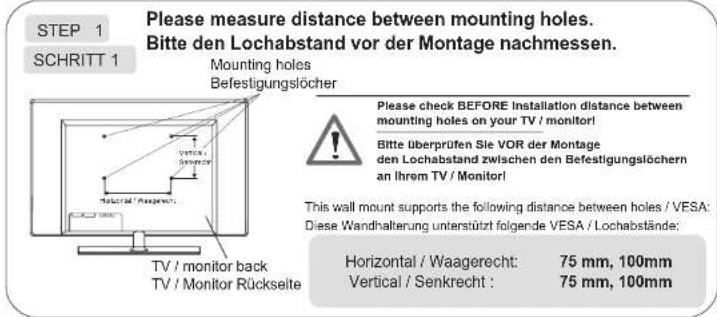

STEP 1 SCHRITT 1 Please measure distance between mounting holes. Bitte den Lochabstand vor der Montage nachmessen. Mounting holes Befestigungslöcher Please check BEFORE Installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslächern an Ihrem TV / Monitor! This wall mount supports the following distance between holes / VESA: Diese Wandhalterung unterstützt folgende VESA / Lochabstände: Horizontal / Waagerecht: 75 mm, 100mm Vertical / Senkrecht : 75 mm, 100mm


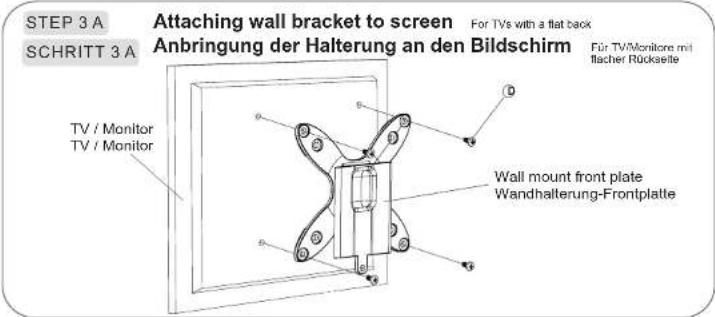

STEP 3 A SCHRITT 3 A Attaching wall bracket to screen For TVs with a flat back Anbringung der Halterung an den Bildschirm Für TV/Monitore mit flacher Rückseite TV / Monitor TV / Monitor Wall mount front plate Wandhalterung-Frontplatte


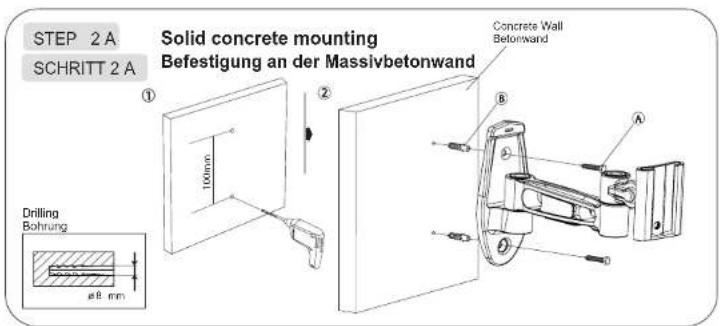

STEP 2A SCHRITT 2A Solid concrete mounting Befestigung an der Massivbetonwand Concrete Wall Befonward Drilling Bohrung 100mm ø8 mm


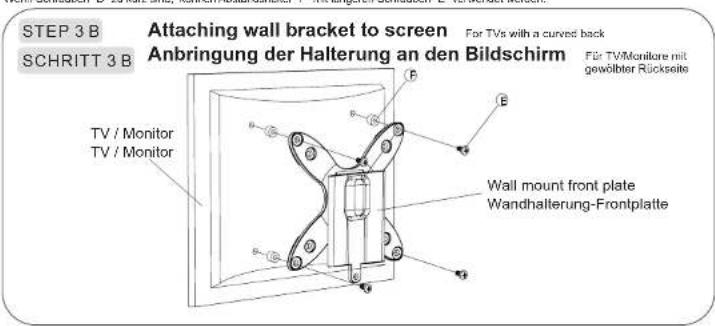

STEP 3 B SCHRITT 3 B Attaching wall bracket to screen For TVs with a curved back Anbringung der Halterung an den Bildschirm FÜR TV/Monilore mit gewölbter Rückseite TV / Monitor TV / Monitor Wall mount front plate Wandhalterung-Frontplatte


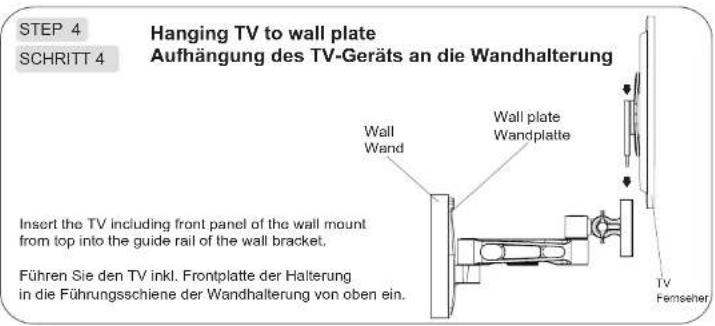

STEP 4 SCHRITT 4 Hanging TV to wall plate Aufhängung des TV-Geräts an die Wandhalterung Wall Wand Wall plate Wandplatte Insert the TV including front panel of the wall mount from top into the guide rail of the wall bracket. Führen Sie den TV inkl. Frontplatte der Halterung in die Führungsschiene der Wandhalterung von oben ein. Tv Femseher


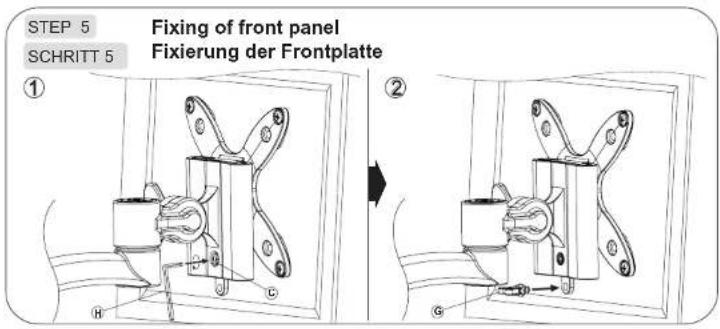

STEP 5 SCHRITT 5 Fixing of front panel Fixierung der Frontplatte ① ② H G
