BEDIENUNGSANLEITUNG S0664 Ricoo

Universal wall bracket Universelle Wandhalterung

809 806 50574

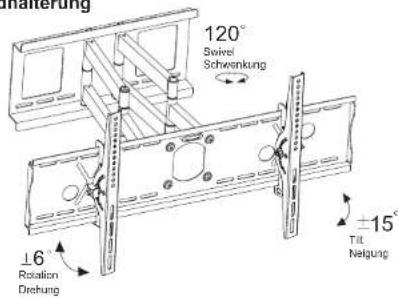

120° Swivel Schwenkung ±6° Rotation Drehung ±15° Tilt Neigung

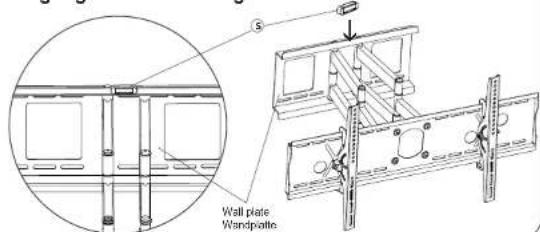

STEP 2 SCHRITT 2
Affixing the bubble level Anbringung der Wasserwaage
Place bubble level central on the top of the wall plate
Bringen Sie die Wasserwaage zentral oben auf der Wandplatte an.

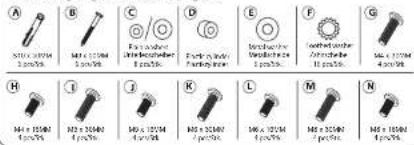

Plastic bag (big) / Plastikbeutel (groß)

Mounting hoes Reinstigunglicher Vermöhe / Sitzgeschäft Historical / Rückseite TV / monitor back TV / Monitor Rückseite

Please check BEFORE installation distance between mounting holes on your TV / monitor!
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor!
This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: Vertical / Senkrecht:
min. 50 mm - max. 690 mm min. 50 mm - max. 400 mm

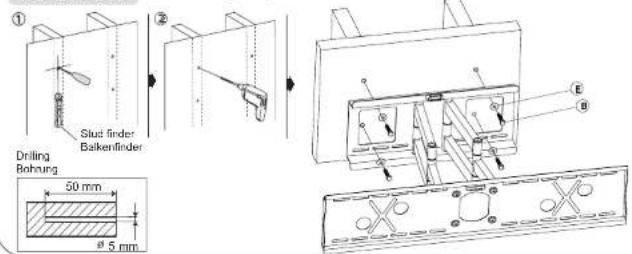

STEP 3 B SCHRITT 3 B

① Stud finder Balkenfinder Drilling Bohnung 50 mm ø 5 mm ② E B

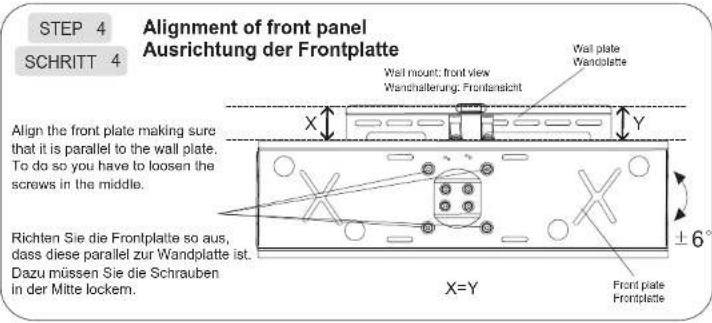

STEP 4 SCHRITT 4 Alignment of front panel Ausrichtung der Frontplatte Well mount: front view Wandhalterung. Frontansicht Well plate Wandplatte X Y Align the front plate making sure that it is parallel to the wall plate. To do so you have to loosen the screws in the middle. Richten Sie die Frontplatte so aus, dass diese parallel zur Wandplatte ist. Dazu müssen Sie die Schrauben in der Mitte lockem. ±6° X=Y Front plate Frontplatte

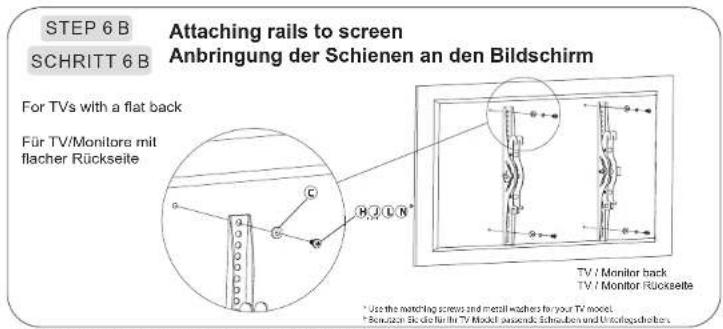

STEP 6 B SCHRITT 6 B Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a flat back Für TV/Monitore mit flacher Rückseite TV / Monitor back TV / Monitor Rückseite * Use the matching screws and metal washers for your TV model. * Bondazn B die fürin TV Model, passends, Schnecken und Unterflegeströbers.

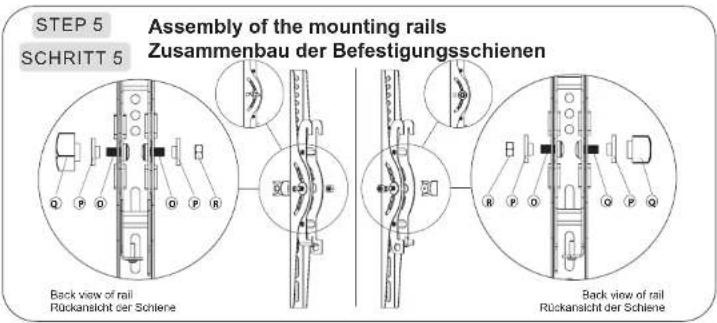

STEP 5 SCHRITT 5 Assembly of the mounting rails Zusammenbau der Befestigungsschienen Back view of rail Rückansicht der Schiene Back view of rail Rückansicht der Schiene

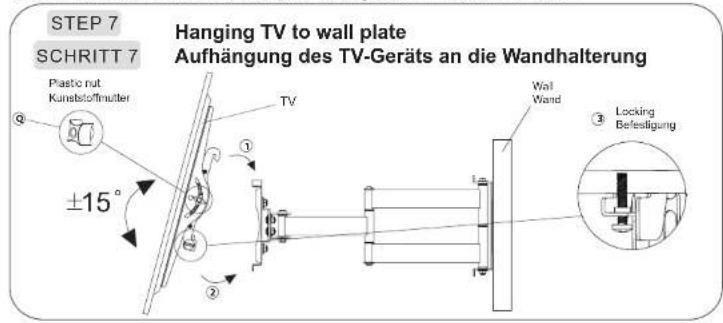

STEP 7 SCHRITT 7 Hanging TV to wall plate Aufhängung des TV-Geräts an die Wandhalterung Plastic nut Kunststoffmutter ±15° TV Wall Wand Locking Befestigung

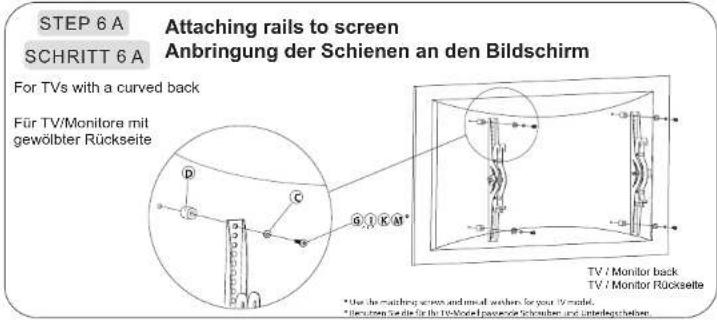

STEP 6 A SCHRITT 6 A Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back Für TV/Monitore mit gewölbter Rückseite G I K M* TV / Monitor back TV / Monitor Rückseite *Use the matching screw and metal wafers for your TV model. *Use the guide for the transformed paracase schienen und interdigitalian.

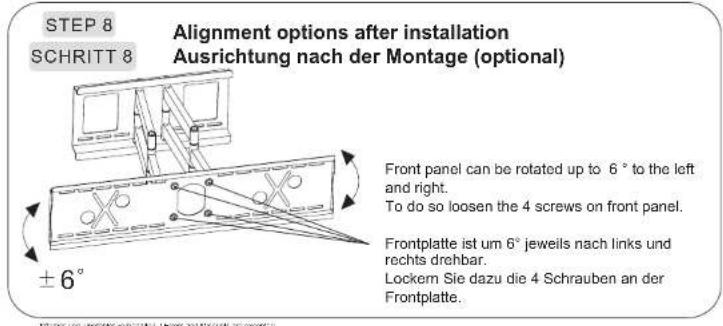

STEP 8 SCHRITT 8 Alignment options after installation Ausrichtung nach der Montage (optional) Front panel can be rotated up to 6° to the left and right. To do so loosen the 4 screws on front panel. Frontplatte ist um 6° jeweils nach links und rechts drehbar. Lockern Sie dazu die 4 Schrauben an der Frontplatte.
