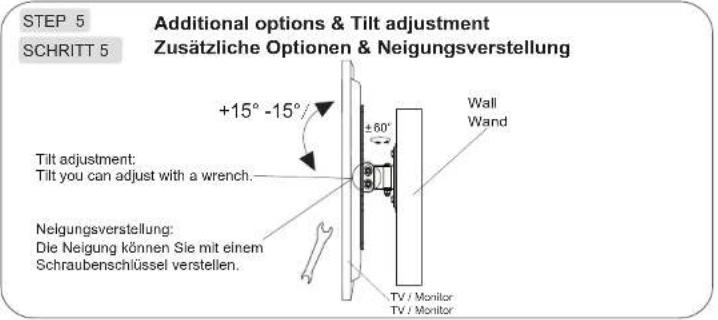

BEDIENUNGSANLEITUNG S0711 Ricoo
Pieschstoffe, die Klimbing von die Plastikbaut, kann abweichend. Bitte beachten: die Durchnummerkierung auf dem Plastikbaut kann abweichen!
STEP 2 B

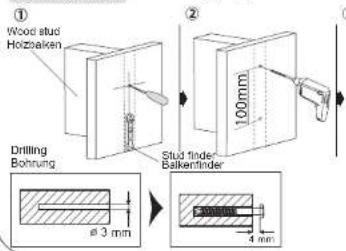

Wood stud mounting
SCHRITT 2 B
Befestigung an der Holzbalkenwand
STEP 1
SCHRITT 1
Please measure distance between mounting holes.
Bitte den Lochabstand vor der Montage nachmessen.
Mounting holes
Befestigungslöcher
TV / monitor back
TV / Monitor Rückseite
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes / VESA:
Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
Horizontal / Waagerecht:
Vertical / Senkrecht :
75 mm, 100mm
75 mm, 100mm
STEP 3 A

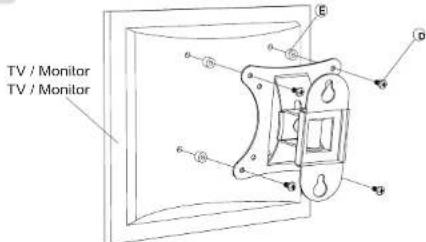

Attaching wall bracket to screen
For TVs with a flat back
SCHRITT 3 A
Anbringung der Halterung an den Bildschirm
Für TV/Monitore mil
flacher Rückseite
TV / Monitor
TV / Monitor
If screws "C" are too short, plastic cylinder "E" with longer screws "D" can be used.
Wenn Schrauben "C" zu kurz sind, können Pastikzylinder "E" mit längeren Schrauben "D" verwendet werden.
STEP 2A
SCHRITT 2 A
Solid concrete mounting
Befestigung an der Massivbetonwand
STEP 3 B
Attaching wall bracket to screen
For TVs with a curved back
SCHRITT 3 B
Anbringung der Halterung an den Bildschirm
Für TV/Manilare mit
gewölbter Rückseite
