BEDIENUNGSANLEITUNG S0722 Ricoo

STEP 1 SCHRITT 1 Please measure distance between mounting holes. Bitte den Lochabstand vor der Montage nachmessen. Mounting holes Befestigungslöcher Please check BEFORE installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor! This wall mount supports the following distance between holes / VESA: Diese Wanchalterung unterstützt folgende VESA / Lochabstände: Horizontal / Waagerecht: 75mm, 100mm, 200mm Vertical / Senkrecht: 75mm, 100mm, 200mm

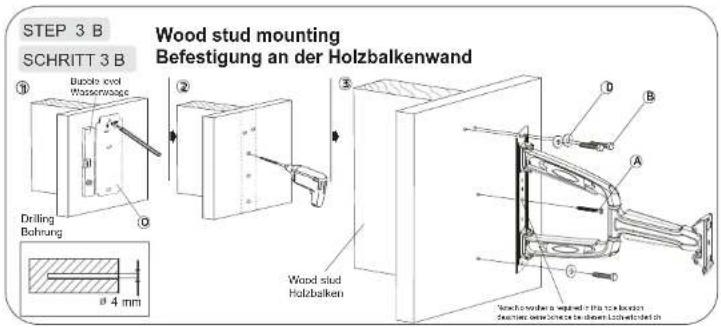

STEP 3 B SCHRITT 3 B Wood stud mounting Befestigung an der Holzbalkenwand ① ② ③ Drilling Bahrung 0 4 mm Wood stud Holzbalken ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯

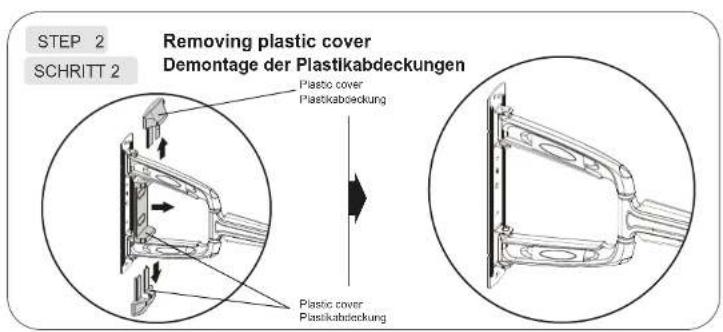

STEP 2 SCHRITT 2 Removing plastic cover Demontage der Plastikabdeckungen Plasto cover Plastikabdeckung Plasto cover Plastikabdeckung

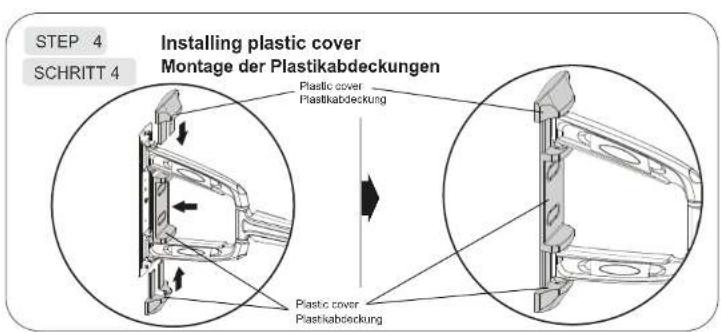

STEP 4 SCHRITT 4 Installing plastic cover Montage der Plastikabdeckungen Plastic cover Plastikabdeckung Plastic cover Plastikabdeckung

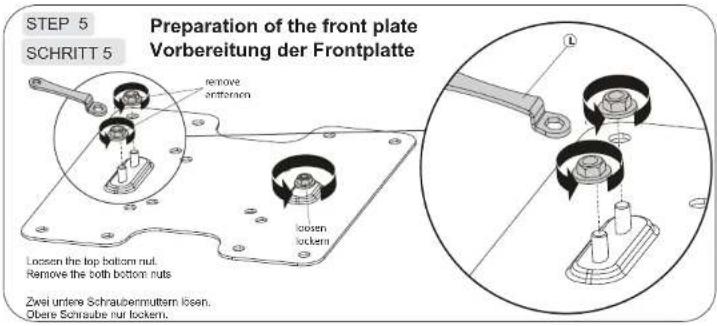

STEP 5 SCHRITT 5 Preparation of the front plate Vorbereitung der Frontplatte remove anternern loosen the top bottom nut. Remove the both bottom nuts Zwei untere Schraubermuttern lösen. Obere Schraube nur lockem.

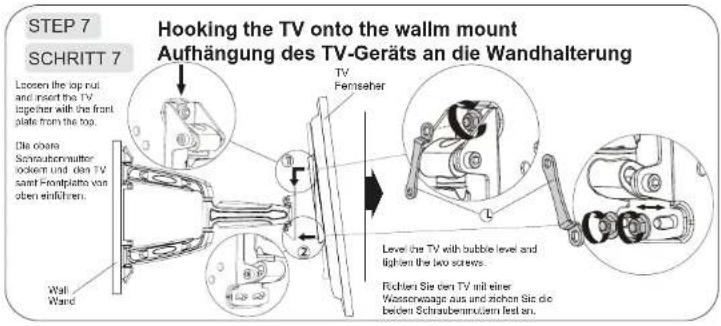

STEP 7 SCHRITT 7 Hooking the TV onto the wallm mount Aufhängung des TV-Geräts an die Wandhalterung Loosen the top nut and insert the TV together with the front plate from the top. Die oare Schnaubenmutter lookem und den TV sant Frontplate van oben einkühren. TV Fernseher Level the TV with bubble level and lighten the two screws. Richters Sie den TV mit einer Wasserwagen aus und ziehen Sie die bedden Schraubenstrutern fest an.

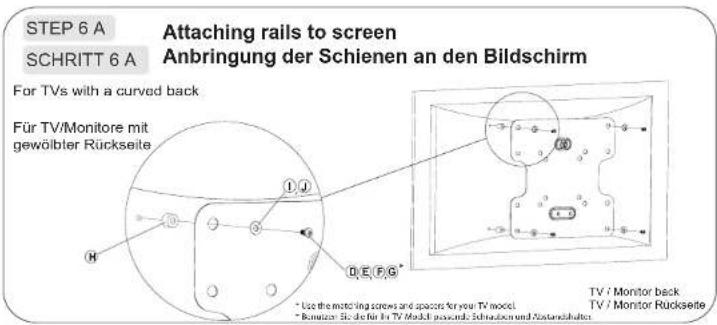

STEP 6 A SCHRITT 6 A Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back Für TV/Monitore mit gewöbler Rückseite H 1,2 3,4 D E F G * Use the matching screws and spacers for your TV model. Monitor: S in die für TV Model: Pwanda, Schreiber und Nostendshafen. TV / Monitor back TV / Monitor Rückseite

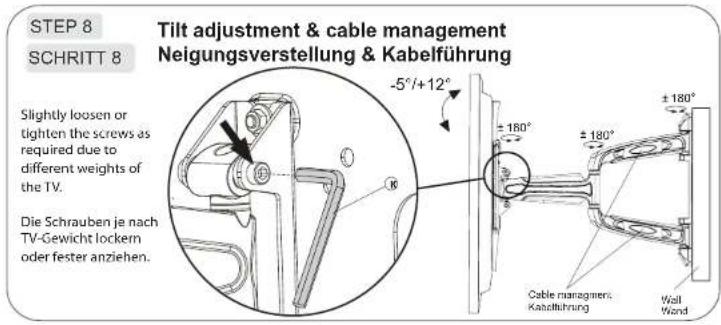

STEP 8 SCHRITT 8 Tilt adjustment & cable management Neigungsverstellung & Kabelführung Slightly loosen or tighten the screws as required due to different weights of the TV. Die Schrauben je nach TV-Gewicht lockern oder fester anziehen. -5°/+12° ±180° ±180° ±180° Cable managemers Kanlfrührung Wall Wond

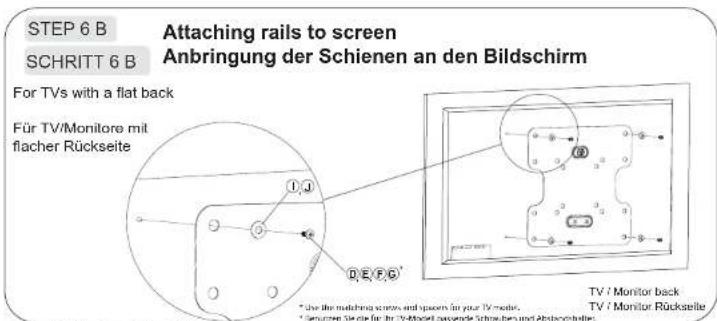

STEP 6 B SCHRITT 6 B For TVs with a flat back Für TV/Monitore mit flacher Rückseite Attaching rails to screen Anbringung der Schienen an den Bildschirm TV / Monitor back TV / Monitor Rückseite
