BEDIENUNGSANLEITUNG S0744 Ricoo


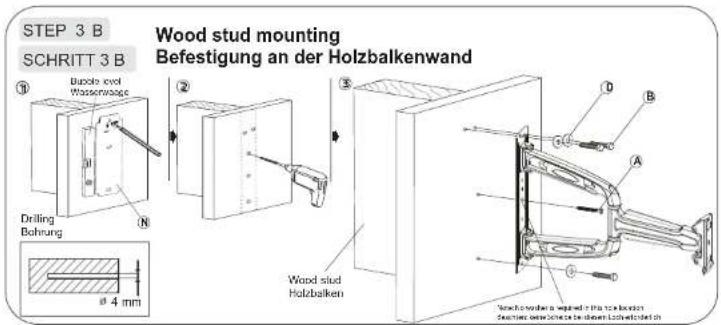

STEP 3 B SCHRITT 3 B Wood stud mounting Befestigung an der Holzbalkenwand ① ② ③ Drilling Bohrung Ø 4 mm Wood stud Holzbalken ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑸ ⑹ �10 ⑺ ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩


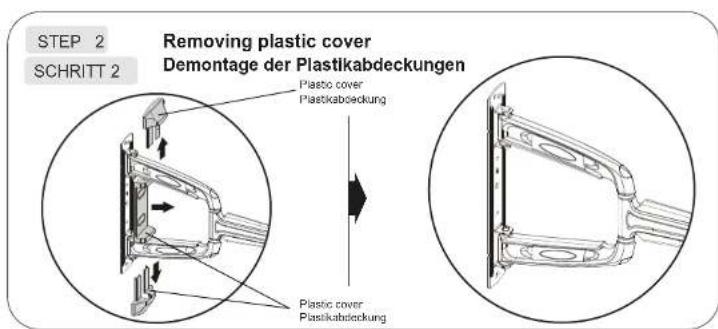

STEP 2 SCHRITT 2 Removing plastic cover Demontage der Plastikabdeckungen Plasto cover Plastikabdeckung Plastic cover Plastikabdeckung


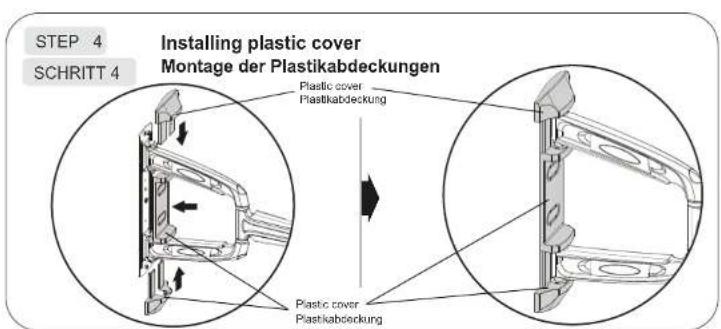

STEP 4 SCHRITT 4 Installing plastic cover Montage der Plastikabdeckungen Plastic cover Plastikabdeckung Plastic cover Plastikabdeckung


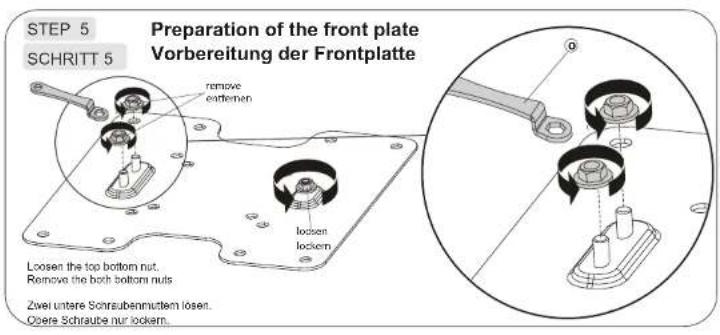

STEP 5 SCHRITT 5 Preparation of the front plate Vorbereitung der Frontplatte remove earthenen loosen lockern Loosen the top bottom nut. Remove the both bottom nuts Zwei untere Sonraubenmuttem lösen. Opere Schraube nur lockern.


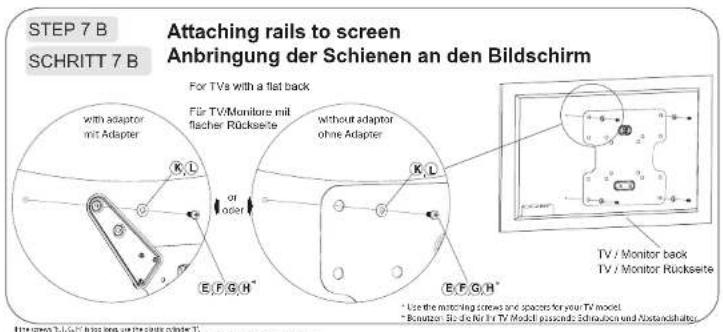

STEP 7 B SCHRITT 7 B Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a flat back with adaptor mit Adapter K,L for oder E,F,G,H* Für TV/Monistore mil flischer Rückseite without adaptor ohne Adapter K,L E,F,G,H* TV / Monitor back TV / Monitor Rückseite * Use the matching screws and spaces for your TV model. * Monistor: Blade No.1 in TV Model: passouts Schlossen und Nostandshaltes.


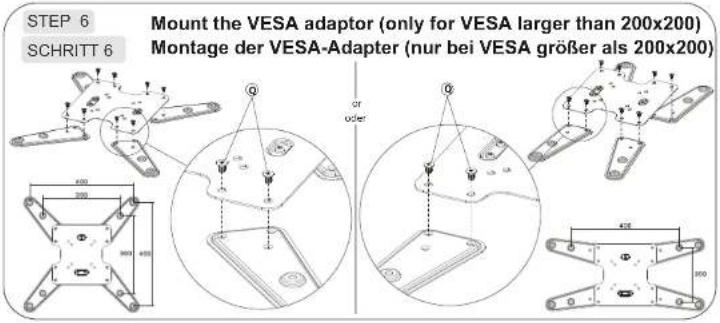

STEP 6 SCHRITT 6 Mount the VESA adaptor (only for VESA larger than 200x200) Montage der VESA-Adapter (nur bei VESA größer als 200x200)


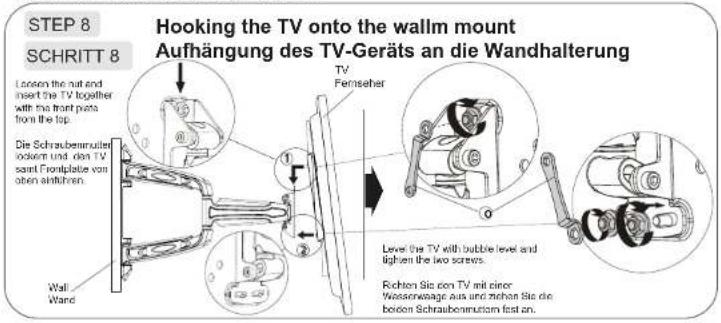

STEP 8 SCHRITT 8 Hooking the TV onto the wall mount Aufhängung des TV-Geräts an die Wandhalterung Learon the nut and insert the TV together with the front pots from the top. Die Schraubenmuller lockem und den TV samt Frontplate von oben einführen. Wall Wand TV Fernseher Lever the TV with bubble level and lighten the two screws. Richten Sie den TV mit einer Wessenslage aus und schon Sie die boien Schraubenmussam fast an.


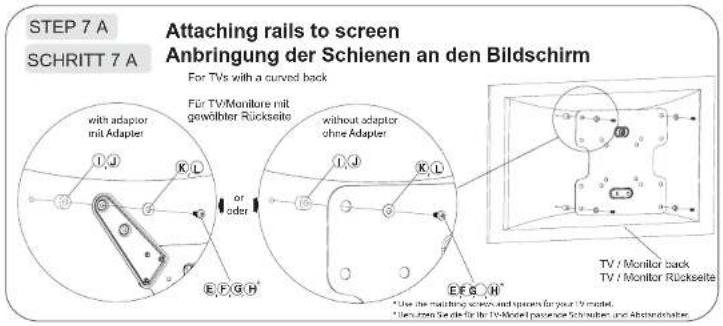

STEP 7 A SCHRITT 7 A Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back with adaptor mit Adapter K/L 1 J or oder without adaptor ohne Adapter TV/Monitor mit gewölbter Rückseite 1 J K/L E F G H E F G H TV / Monitor back TV / Monitor Rückseite * Use the matching screws and spacers for your TV model. * Use them Seide for the TV/Model passenger Schreiber und Abstandover
