BEDIENUNGSANLEITUNG S0811 Ricoo
Please note: The numbering on the plastic bag may differ! Bitte besonder: die Durchsammacking auf dem Plastikbaut, kann abwischen!


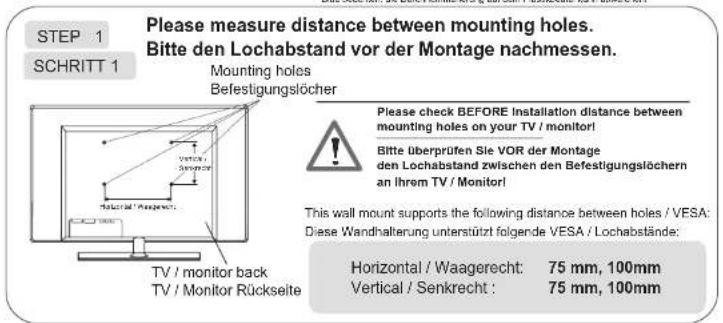

STEP 1 SCHRITT 1 Please measure distance between mounting holes. Bitte den Lochabstand vor der Montage nachmessen. Mounting holes Befestigungslöcher Please check BEFORE installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor! This wall mount supports the following distance between holes / VESA: Diese Wandhalterung unterstützt folgende VESA / Lochabstände: Horizontal / Waagerecht: 75 mm, 100mm Vertical / Senkrecht : 75 mm, 100mm


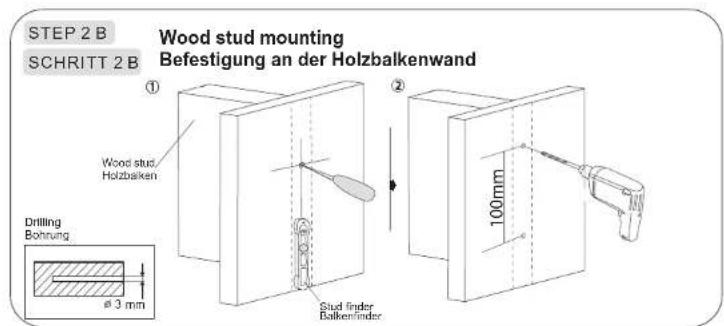

STEP 2 B SCHRITT 2 B Wood stud mounting Befestigung an der Holzbalkenwand ① Wood stud Holzbalken Drilling Bohrung ø 3 mm ② Stud finder Balkenfinder 100mm


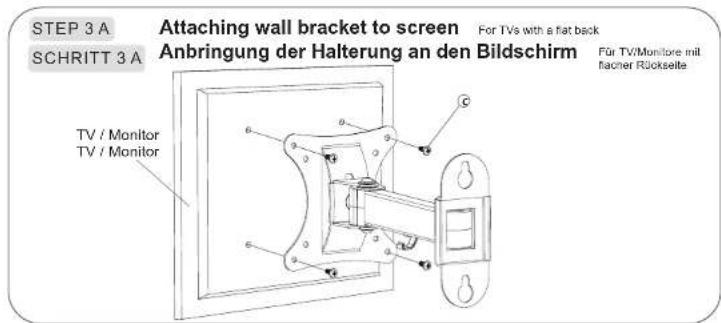

STEP 3 A SCHRITT 3 A Attaching wall bracket to screen Anbringung der Halterung an den Bildschirm For TVs with a flat back Für TV/Monitlore mil fischer Rückseite TV / Monitor TV / Monitor


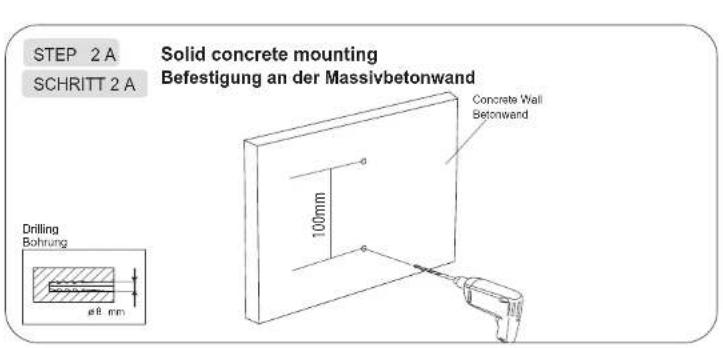

STEP 2 A SCHRITT 2 A Solid concrete mounting Befestigung an der Massivbetonwand Concrete Wall Betonwand 100mm Drilling Bohrung ø8 mm


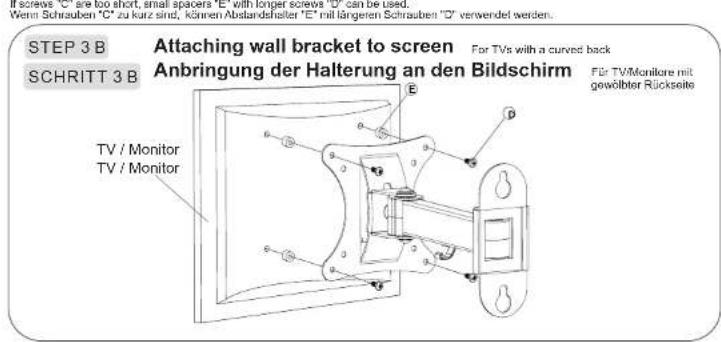

It schives "C" are too short, small spacers "E" with longer screw "D" can be used. Wenn Schrauben "C" zu kurz sind, können Abstandshaler "E" mit längeren Schrauben "D" verwendet werden. STEP 3 B ATTACHING WALL BRACKET TO SCREEN Anbringung der Halterung an den Bildschirm SCHRITT 3 B For TVs with a curved back Für TV/Monitore mit gewölbter Rückseite TV / Monitor TV / Monitor


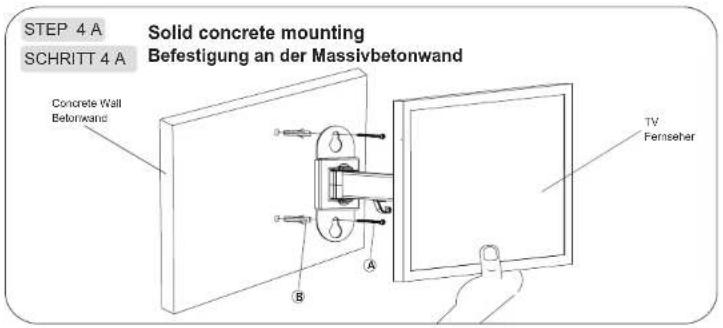

STEP 4 A SCHRITT 4 A Solid concrete mounting Befestigung an der Massivbetonwand Concrete Wall Befonwand TV Fernseher


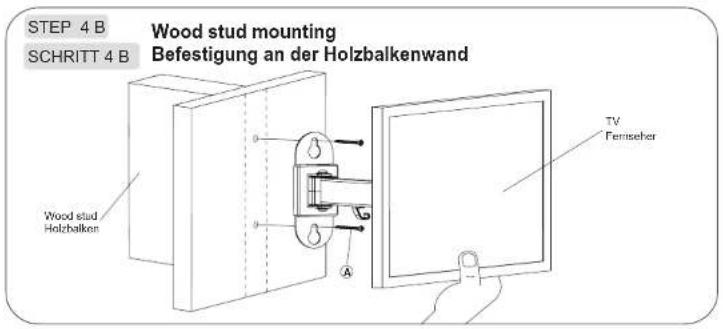

STEP 4 B SCHRITT 4 B Wood stud mounting Befestigung an der Holzbalkenwand Wood stud Holzhalken TV Fernseher
