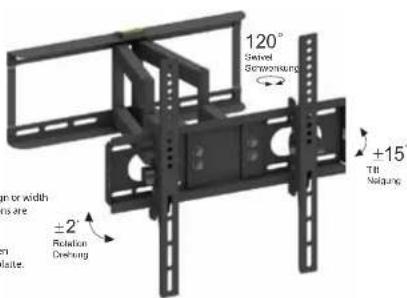

BEDIENUNGSANLEITUNG S0874 Ricoo

For model: Für Modell.

RW-R08

RW-R08 XL

RW-R28

RW-R28 XL

Bitte beachten! Diese Modelle unterscheiden sich am Design und an der Breite der Frontplatte. Die Montageanleitung ist für alle oben aufgeführte Modelle geeignet.

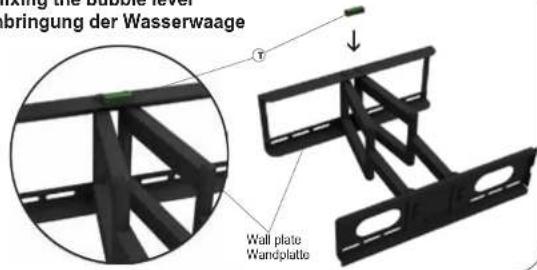

Anbringung der Wasserwaage

Bringen Sie die Wasserwaage zentral oben auf der Wandplatte an.

Fixing the Bubble level bringung der Wasserwaage Wall plate Wandplatte

Plastic bag (big) / Plastikbeutel (groß)

Plastic bag (small) / Plasticbeutel (klein)

Please note the numbering on the periodic may differ Title: beachron die Durchnummerung und dem Pachorditel vom ohne zurel Please note that has no compartment. Of is apply

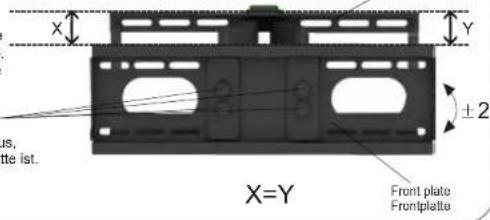

Ausrichtung der Frontplatte

Richten Sie die Frontplatte so aus, dass diese parallel zur Wandplatte ist. Dazu müssen Sie die Muttern in der Mitte lockern.

Mounting holes Befestigungslöcher

TV / monitor back TV / Monitor Rückseite

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor!

This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände:

RW-R08 / RW-R28

Vertical / Senkrecht: min. 50 mm - max. 400 mm Horizontal / Weagerecht: min. 55 mm - max. 400 mm

RW-R08 XL / RW-R28 XL

Vertical / Senkrecht: min. 50 mm - max. 700 mm Horizontal / Waagerecht: min. 55 mm - max. 700 mm

STEP 4 A

SCHRITT 4 A

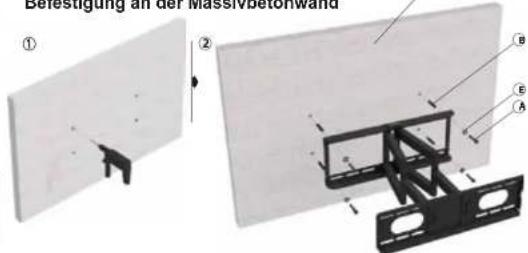

Befestigung an der Massivbetonwand

Concrete Wall Betonwand

Drilling (x6) Bohrung (x6)

Befestigung an der mass spectrometer ① ② A B E

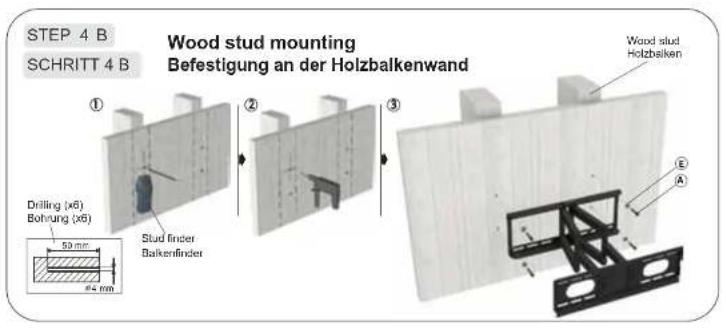

STEP 4 B SCHRITT 4 B Wood stud mounting Befestigung an der Holzbalkenwand ① Drilling (x6) Bohrung (x6) Stud finder Balkenfinder ② Wood stud Holzbalken E A 50 mm 8 x mm

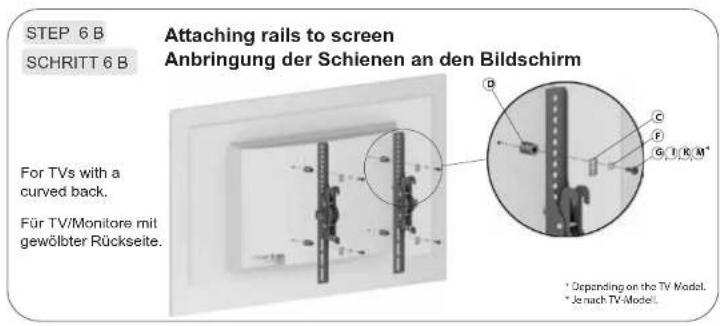

STEP 6 B SCHRITT 6 B Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back. Für TV/Monitore mit gewölbter Rückseite. * Depending on the TV Model. * Jenach TV Model.

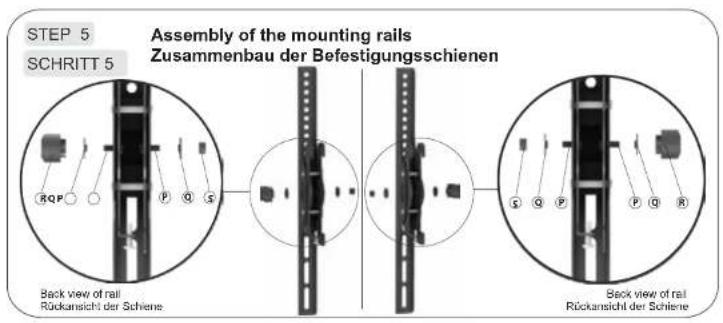

STEP 5 SCHRITT 5 Assembly of the mounting rails Zusammenbau der Befestigungsschienen Back view of rail Rückansicht der Schiene Back view of rail Rückansicht der Schiene

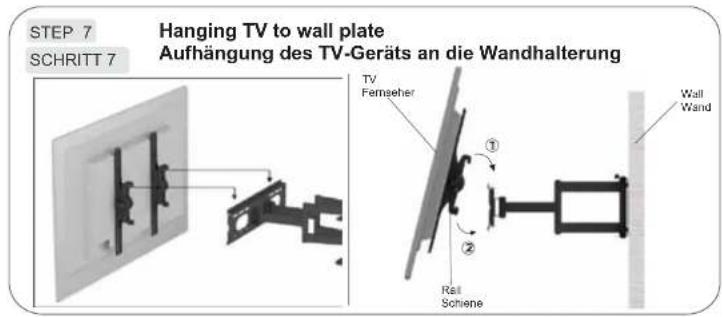

STEP 7 SCHRITT 7 Hanging TV to wall plate Aufhängung des TV-Geräts an die Wandhalterung TV Fernscher Wall Wand ① ② Roll Schiene

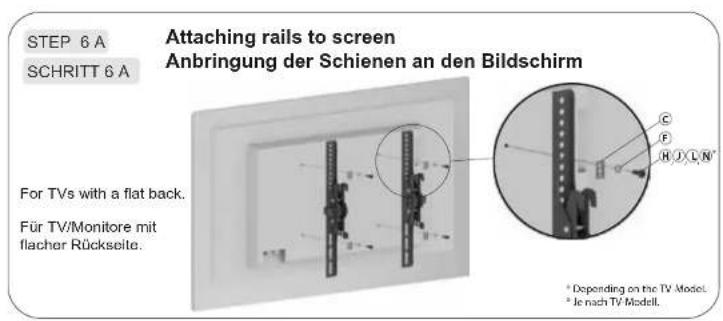

STEP 6 A SCHRITT 6 A Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a flat back. Für TV/Monitore mit flacher Rückseite. * Depending on the TV Model. * Je nach TV Modell.

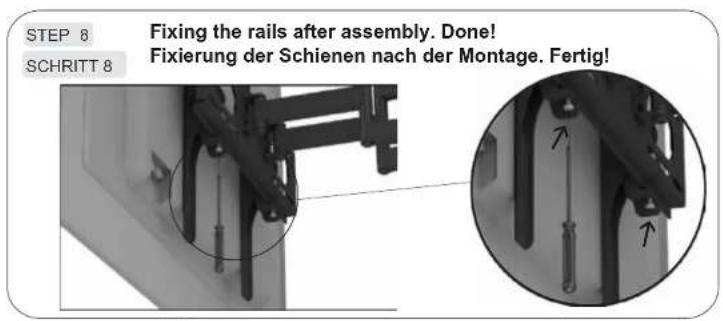

STEP 8 SCHRITT 8 Fixing the rails after assembly. Done! Fixierung der Schienen nach der Montage. Fertig!
