BEDIENUNGSANLEITUNG S0911 Ricoo


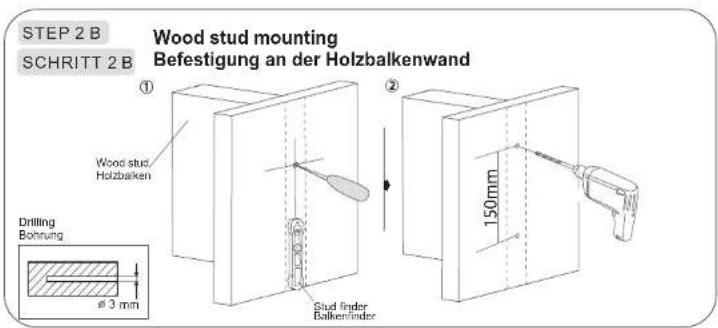

STEP 2 B SCHRITT 2 B Wood stud mounting Befestigung an der Holzbalkenwand ① Wood stud. Holzbalken Drilling Bohrung Ø 3 mm ② 150mm Stud finder Balkenfinder


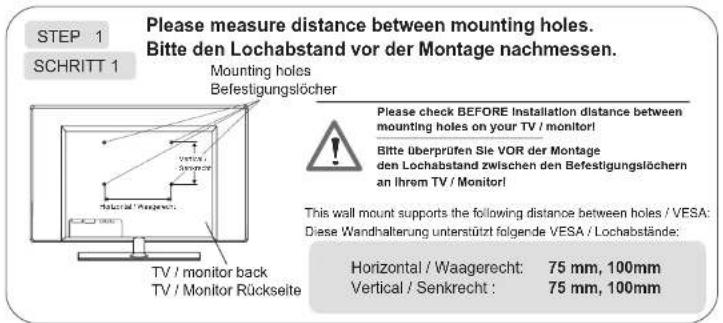

STEP 1 SCHRITT 1 Please measure distance between mounting holes. Bitte den Lochabstand vor der Montage nachmessen. Mounting holes Befestigungslöcher Please check BEFORE installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor! This wall mount supports the following distance between holes / VESA: Diese Wandhalterung unterstützt folgende VESA / Lochabstände: Horizontal / Waagerecht: 75 mm, 100mm Vertical / Senkrecht : 75 mm, 100mm


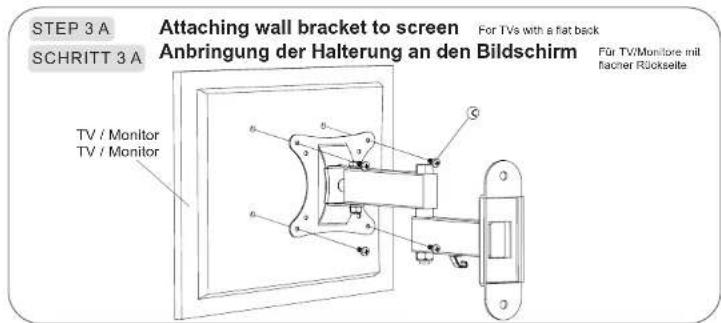

STEP 3 A SCHRITT 3 A Attaching wall bracket to screen Anbringung der Halterung an den Bildschirm For TVs with a flat back Für TV/Monitlore mil fischer Rückseite TV / Monitor TV / Monitor


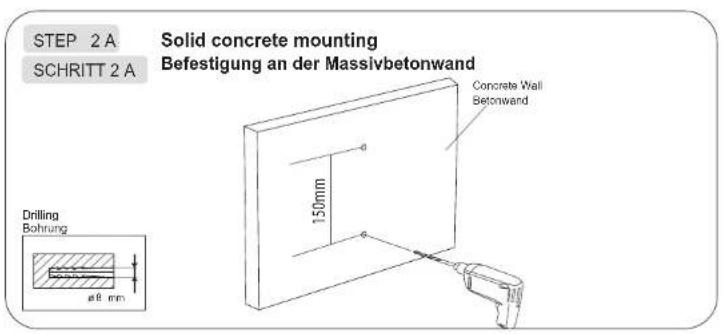

STEP 2 A SCHRITT 2 A Solid concrete mounting Befestigung an der Massivbetonwand Concrete Wall Betonwand Drilling Bohrung 150mm ±8 mm


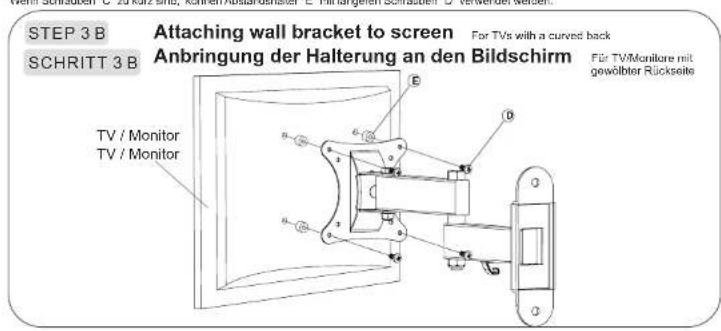

STEP 3 B SCHRITT 3 B Attaching wall bracket to screen For TVs with a curved back Anbringung der Halterung an den Bildschirm FÜR TV/Monitore mit gewölbter Rückseite TV / Monitor TV / MonitorSTEP 4 A Solid concrete mounting SCHRITT 4 A Befestigung an der Massivbetonwand
STEP 4 B Wood stud mounting SCHRITT 4 B Befestigung an der Holzbalkenwand
TV Γεπσεβει
wood stud Holzbeliken
A
STEP 5 Additional options & Tilt adjustment SCHRITT 5 Zusätzliche Optionen & Neigungsverstellung
$$ + 1 5 ^ {\circ} - 1 5 ^ {\circ} / $$
Wall Wand
Neigungsverstellung: Die Neigung können Sie mit einem Schraubenschlüssel verstellen.
